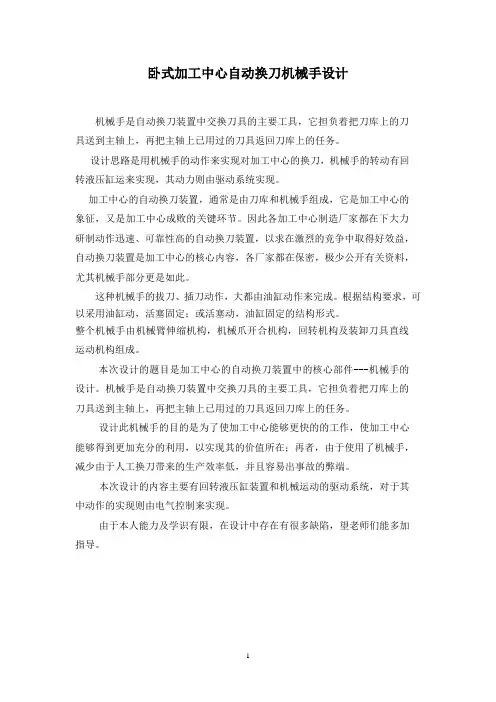

卧式加工中心自动换刀机械手设计
![卧式加工中心自动换刀机械手设计](https://img.taocdn.com/s3/m/daa4fb8f03d8ce2f006623bf.png)
卧式加工中心自动换刀机械手设计机械手是自动换刀装置中交换刀具的主要工具,它担负着把刀库上的刀具送到主轴上,再把主轴上已用过的刀具返回刀库上的任务。
设计思路是用机械手的动作来实现对加工中心的换刀,机械手的转动有回转液压缸运来实现,其动力则由驱动系统实现。
加工中心的自动换刀装置,通常是由刀库和机械手组成,它是加工中心的象征,又是加工中心成败的关键环节。
因此各加工中心制造厂家都在下大力研制动作迅速、可靠性高的自动换刀装置,以求在激烈的竞争中取得好效益,自动换刀装置是加工中心的核心内容,各厂家都在保密,极少公开有关资料,尤其机械手部分更是如此。
这种机械手的拔刀、插刀动作,大都由油缸动作来完成。
根据结构要求,可以采用油缸动,活塞固定;或活塞动,油缸固定的结构形式。
整个机械手由机械臂伸缩机构,机械爪开合机构,回转机构及装卸刀具直线运动机构组成。
本次设计的题目是加工中心的自动换刀装置中的核心部件---机械手的设计。
机械手是自动换刀装置中交换刀具的主要工具,它担负着把刀库上的刀具送到主轴上,再把主轴上已用过的刀具返回刀库上的任务。
设计此机械手的目的是为了使加工中心能够更快的的工作,使加工中心能够得到更加充分的利用,以实现其的价值所在;再者,由于使用了机械手,减少由于人工换刀带来的生产效率低,并且容易出事故的弊端。
本次设计的内容主要有回转液压缸装置和机械运动的驱动系统,对于其中动作的实现则由电气控制来实现。
由于本人能力及学识有限,在设计中存在有很多缺陷,望老师们能多加指导。
加工中心的总体布局盘式刀库的卧式加工中心卧式加工中心的主轴是水平设置的,卧式加工中心刀库容量一般较大,有的刀库可存放几百把刀具,卧式加工中心的结构较立式加工中心复杂,占地面积大,价格也较高,卧式加工中心较适用于加工箱体之类的零件,特别对箱体零件上的一些孔和孔系,以及孔和型腔与基准面有严格要求的箱体,容易得到保证,适合于批量加工。
卧式加工中心的功能较立式加工中心多,在立式加工中心上加工不了的工件,在卧式加工中心上一般都能加工。
卧式加工中心换刀机械手设计
![卧式加工中心换刀机械手设计](https://img.taocdn.com/s3/m/8c0b582c2f60ddccda38a06c.png)
1前言1.1 机械手发展历史与现状随着经济的不断发展,客户的需求日益多样化,人们对制造企业的生产模式提出了更高的要求,大批量的生产方式将逐渐被模块化、柔性化的生产方式所取代。
因此,企业对制造装备提出了更高的要求,柔性化的数控加工设备将成为装备制造业发展的主流。
因此,将卧式加工中心的机械手设计作为毕业设计题目,迎合了装备制造业发展趋势。
卧式加工中心的换刀机械手是自动换刀装置中交换刀具的主要工具,它用来把刀库上的刀具送到主轴上,同时把主轴上已用过的刀具返回刀库。
据不完全统计,全世界的工业机器人中大约有近一半的工业机器人用于各种形式的加工中心的自动换刀领域。
目前用得最广泛的是模仿人的手臂功能的多关节机器人,其手臂灵活性最大,可以使换刀卡爪的空间位置和姿势调至任意状态,满足换刀需求。
我国的机械手起步于20世纪70年代初期,经过30多年发展,大致经历了3个阶段:70年代萌芽期、80年代的开发期和90年代的应用化期。
在我国,机械手市场份额大部分被国外机械手企业占据着。
在国际强手面前,国内的机械手企业面临着相当大的竞争压力。
如今,我国正在从一个“制造大国”向“制造强国”迈进,中国制造业面临着与国际接轨、参与国际分工的巨大挑战,政府务必会加大对机器人的资金投入和政策支持,将会给机械手产业发展注入新的动力。
不仅如此,我国目前已基本掌握了机器人操作机的设计制造技术、控制系统硬件和软件设计技术、运动学和轨迹规划技术,生产了部分机器人关键元器件。
国际上,目前机器人界都在加大科研力度,进行机器人共性技术的研究。
例如,德国的CLOOS、REIS、KUKA 公司;瑞典的ABB公司;奥地利的IGM公司;意大利的CAMAU公司;日系有OTC、Panasonic、FANUC公司在机器人方面都做的比较好。
从机器人技术发展趋势看,自动换刀机器人和其它工业机器人一样,正在不断向智能化和多样化方向发展。
1.2设计目的及意义1.2.1 设计目的本次设计主要为卧式加工中心设计其用于换刀的机械手部分,目的是为了使加工中心能够更快的工作,使加工中心能够得到更加充分的利用,以实现其价值所在。
加工中心如何实现自动换刀
![加工中心如何实现自动换刀](https://img.taocdn.com/s3/m/6a297b56336c1eb91a375d6b.png)
要实现自动换刀功能主要就是做长度补偿值,因为半径补偿值在软件编程时已经自动加入了。
本文以云南机床厂的加工中心为例,系统为西门子802C。
一、装刀
例如要装入T01、T02两把刀
1. 刀库先回零:按下回零键,再按启动按钮即可,此步骤也可不执行。
手动输入:
T01
TL
G40 G17 G71 G90 G54
......
TO2
TL
G40 G17 G71 G90 G54
......
TO3 Βιβλιοθήκη TL G40 G17 G71 G90 G54
......
M9
M30
%
TL(有的机床不需换行也能执行)
TL为此机床自带的换刀宏程序,,不同的机床此宏程序可能名称不同,用法也不同。
在主轴上装入要使用的一号刀,此时即为T01。
2.以T01来做基准刀具,直接对刀到工件坐标系(以G54为例)Z=0,输入到G54的Z值中,此刀的长度补偿值要为0。
二、程序
刀具号后面应加入零点偏移,如G54,
UG软件中,设置刀具参数时补偿寄存器一项填入数字1就输出D1,输入2就输出D2;
刀补D0必须取消,因为要使用刀补,默认D1不必显示,若刀补为D2时,必须应在程序中加入D2。
格式大致如下:
%_N_101_MPF
TO1
3.手动输入“T02 回车 TL”,此时T01入库,主轴上装入二号刀,即为T02;
对刀到Z=0,注意偏移值(即对刀时不能到达工件坐标系G54的Z向零点而做的偏移,如有对刀仪或偏置块时)。
4.在参数设置中找到2号刀,选择对刀(默认是D1),在偏移处输入偏移值(为正值),零点G处输入54,按计算即可算出T02的长度补偿值D1了。
卧式加工中心主传动系统设计说明书
![卧式加工中心主传动系统设计说明书](https://img.taocdn.com/s3/m/2ac6ac3d647d27284b735164.png)
烟台南山学院毕业设计(论文)卧式加工中心主传动系统设计卧式加工中心主传动系统设计摘要加工中心它是一种既具备刀库还能够自动的去更换一些刀具用来多工序加工工件的数控机床。
它把电子技术、气动技术、现代控制的理论、机械技术、计算机软件技术、拖动技术、测量和传感技术、应用编程和通讯诊断等很多高技术集于一身。
加工中心更适合精度要求很高的、加工程序多的、形状复杂的、很多工艺装备和要用很多种类型普通的机床。
要多次调整多次装夹才能够加工完成的零件。
数控加工中心主传动系统是由主轴组件、主轴电动机、转动系统组成。
这篇文章简单的去论述了关于加工中心的发展趋势和功能,通过加工中心项目的开发,全面论述和总体方案的设计方法和拟定过程。
参考了国内外的加工中心的机床的布局、实施的课行性、市场的竞争力、经济因素、机床的参数等因素,然后在结合实际设计的方案。
主要内容有确定传感的方案、电动机选择、齿轮的校核和设计、拟定的转速图、主轴设计各种动轴刚度的校核和动轴的设计。
论文对卧式加工中心主转系统进行了计算与分析,包括有齿轮的齿轮弯曲应用的计算和接触应用的计算,轴的饶度计算和弯曲应用的计算,还有轴承寿命的计算。
本文的研究应用了很多先进的手段来更好的完成卧式加工中心的设计,以及机床外观初步的方案。
这样可以使得产品设计的过程可视,同样也大大的提高了设计的效率。
关键词:传动系统,加工中心Horizontal Machining Center TransmissionDesignAbstractThe machining center it is not only with a knife but also can automatically to replace t he CNC machine tool for machining some workpieces. The electronic technology, pneuma tic technology, modern control theory, mechanical technology, computer software technolo gy,drive technology, measurement and sensor technology, application programming and co mmunication diagnosis etc. many high technology in a body. Complex shape machining ce nter is more suitable for high precision processing, program, process equipment and manyt o many types of ordinary machine tool. To repeatedly adjust multiple clamping processin g tofinished parts. The main drive system of CNC machining center is composed of spindle, spindle motor, rotation system. This article simply to discuss the development trend of the processing center and function, through the development of the processing center project,di scusses the design method and the overall scheme and the process of drafting. With referen ce to the processing center at home and abroad, the layout of the machine classimplementat ion, market competitiveness, economic factors, machine parameters, and in combination wi th the actual design scheme. The main contents are to determine the sensingscheme, motor selection, design and verification, the proposed gear speed diagram, spindle design dynami c check shaft stiffness and dynamic shaft design. The horizontal machining center main tra nsfer system was calculated and analyzed, including the calculation of the gear bending ap plication of gear and contact applications, calculation calculation of shaft and bending curv ature of the application, and the bearing life calculation.Design of horizontal machining ce nter in the completion of this study on the application of many advanced techniques to bett er, and the appearance of the preliminary design of machine tool. This makes the process o f product design and visual, also greatly improve the efficiency of the design.Key words: horizontal machining center, transmission Systerm目录第1章绪论 (1)1.1 课题背景 (1)1.3 加工中心的定义 (3)1.4 加工中心的特点 (3)1.5卧式的主要加工对象 (5)1.6 加工中心的机构构成 (6)1.6.1 基础部件 (6)1.6.2 主轴部件 (6)1.6.3 数控系统 (7)1.6.4 自动换刀系统 (7)1.6.5 辅助装置 (7)1.7加工中心的工作原理 (7)第2章总体设计 (8)2.1概述 (8)2.2 主传动系统的设计要求 (8)3.1 加工中心主传动系统的要求 (8)3.1.1 调速功能 (9)3.1.2动态响应性能 (9)3.1.3 精度和刚度要求 (9)3.1.4 抗振性和热稳定性要求 (9)3.1.5 具有刀具自动夹紧的功能 (10)3.1.6 功率要求 (10)3.1.7 主轴定位功能要求 (10)3.2主传动系统主要技术参数 (10)3.2.1 主运动变速系统主要参数 (10)3.2.2 主传动功率 (11)3.2.3 选择电动机型号 (11)3.3主传动变速系统设计 (11)3.3.1主轴箱传动系统图 (12)3.3.2 转速图的拟定 (13)3.3.3各轴计算转速 (14)第 4章主传动系统设计 (14)4.1选定齿轮类型、精度等级、材料及齿数 (15)4.2齿轮齿数的确定 (15)4.3齿轮模数的估算 (15)4.4按齿面接触疲劳强度校核齿轮模数 (17)4.5估算各传动轴直径与各轴的材料选取 (19)4.6 传动轴的弯曲刚度验算 (20)4.7花键键侧挤压应力计算 (24)4.8联轴器的选择 (25)4.9 键的选择 (25)第5章主轴及其重要组件的设计 (26)5.1主轴的要求 (26)5.1.1回转精度 (26)5.1.2 静刚度 (26)5.1.3 抗振性 (26)5.1.4 升温和热变形 (26)5.1.5 耐磨性 (27)5.1.6 材料和热处理 (27)5.1.7 主轴的结构 (27)5.1.8主轴轴承的选择 (27)5.2主轴的结构尺寸设计 (27)5.2.1主轴直径的确定 (28)5.2.2主轴的结构尺寸设计 (28)5.2.3主轴内孔直径 (28)5.2.4主轴轴端结构 (29)第6章绘制总装配图及其重要零件图 (30)结论 (31)致谢 (32)参考文献 (33)第1章绪论1.1 课题背景装备制造业是为国防建设以及国民经济的发展提供一些技术装备基础性的产业,带动着相关产业发展也为国民各个部门提供了工作母机。
毕业设计任务书-数控加工中心的自动换刀装置
![毕业设计任务书-数控加工中心的自动换刀装置](https://img.taocdn.com/s3/m/88375f0f52ea551810a6872f.png)
陕西科技大学毕业设计(论文)任务书机电学院机械设计制造及其自动化专业机械056 班级学生:题目:数控加工中心的自动换刀装置毕业设计(论文)从2009年 2 月18 日起到2009年6 月15日课题的意义及培养目标:数控车削中心转塔动力刀架设计使学生将所学的知识系统化,并得到扩大和补充,将理论和实践结合,不仅使学生学会独立解决实际工程技术问题的初步技巧,培养学生的调研能力以及正确进行设计计算的能力,还使学生能够用图纸和说明书来表达设计思想和结果,此外还大大培养了学生的创新意识。
毕业设计是大学学习阶段最后也是最为重要的环节,这对学生走入社会提供了一次很好的锻炼机会。
设计(论文)所需收集的原始数据与资料:1、数控车削中心各部分组成及要求2、工位数:8工位(卧式)3、机械设计手册4、机械设计5、重复定位精度6、换刀时间7、加紧力课题的主要任务(需附有技术指标分析):1、五张左右的A0图纸工作量,包括:(1)数控车削中心结构简图(2)刀架总装配图(3)刀架传动系统总图(4)刀架行星轮系、多齿盘等部件、零件图(5)刀架电气控制原理图及接口电路图2、完成1.5万~2万字的毕业设计说明书。
设计(论文)进度安排及完成的相关任务(以教学周为单位):周次设计(论文)任务及要求第1周熟悉、理解毕业设计题目,查找、借阅各种参考资料第2、3周毕业实习收资,继续搜集与设计课题有关的素材,整理书写实习报告第4-10周总装图、部件装配图第11-15周部分零件图及电器控制图第16周整理书写毕业设计说明书第17周答辩准备及预答辩学生签名:日期:指导教师:日期:教研室主任:日期:。
加工中心自动换刀装置的设计
![加工中心自动换刀装置的设计](https://img.taocdn.com/s3/m/bee48050be23482fb4da4c43.png)
加 工 中心 自动换 刀装 置 的设 计
黄 泽正 ,刘 冲 , 陈 志辉
(中 国地 质 大 - 9 武 汉 研 究 生 院 ,湖 北 武 汉 430074)
摘 要 :介 绍 了 加 工 中 心 自动 换 刀装 置 结 构 的 部 分 设 计 ,并 利 用 单 片 机实 现 自动换 刀过 程 。
(1)利 用单头 蜗轮 蜗杆传 动实 现刀 库的旋转 ,此 传 动 机构 在使 用 中可随 时调 整 蜗轮 蜗 杆 的传 动 间隙 实 现准 确 的转位 分度 ,保证刀 库工作 的 可靠性 。蜗轮 蜗杆 的传动 比为 48:l,8把刀成 数量级 比例 ,方 便软 件 编程 控制 以达 到刀盘 旋转 的准确定 位 。
关 键 词 : 自动换 刀装 置 ;单 片机 ;设 计
中 图 分 类 号 :TG659
文献 标识 码 :A
0 引 言
2O世 纪 9O年 代 以来 ,数控 加 工技 术 得 到迅 速 的 普 及和 发展 ,数 控机床 在 制造业 得 到 了越 来越 广泛 的 应 用 。带有 自动换 刀 系统 的数控 加 工 中心 在 现代先 进 制造业 中起 着愈 来愈 重要 的作 用 ,它能缩 短 产 品的制 造周期 ,提高产 品的加工 精度 ,适 合柔性 加 工 。
当主轴 上 有刀 时 ,即第 二 次接 受 到 要求 换 刀及 需 要 几号 刀的信 号后 ,刀库快 进 到主轴位 置 。首 先判 断此
收稿 日期 ;2006—09—19 作 者 简 介 :黄 泽 正 (1977),男 ,湖北 大 冶人 ,硕 士 研 究 生 。
维普资讯
加 工 中心 的 自动换刀 装置 ,能 使加工 中心在工 件 一 次 装夹 中完 成多种 甚 至所有 加工 工 序 ,它 能缩 短辅 助 时间 ,减少 多次 安装工 件 所引起 的误 差 ,提高 产品 的加 工精 度 。 自动 换刀装 置将 满 足换 刀时 间短 、刀具 重复 定位 精 变高 、刀具储 存 量足够 、刀具 占地面 积小 以及安 全 可靠 等要 求 。
加工中心自动换刀控制系统毕业设计
![加工中心自动换刀控制系统毕业设计](https://img.taocdn.com/s3/m/acd85d007cd184254b3535d8.png)
摘要机床的发展与应用,大大降低了零件加工的辅助时间,极大的提高了生产率。
随着数控机床的普及应用,机械加工的自动化程度大大提高,数控机床发展成了当今普遍应用的一种更新、更先进的制造设备即加工中心。
加工中心带有刀库和自动换刀装置,能对工件按预定程序进行多工序加工的高度自动化的多功能的数字控制机床。
自动换刀装置应当满足换刀时间短、刀具存储量足够、刀具的安置空间小以及安全可靠等基本要求。
加工中心的关键在于CNC对刀库的自动选刀和刀库、机械手与主轴间的自动换刀,加工中心出现故障80%都在上述方面本课题就是针对现有的自动换刀装置进一步减少换刀时间,利用PLC对刀库的选刀控制和刀库、机械手与主轴间的自动换刀控制以及刀库精确定位。
利用PLC控制液压传动机构,使液压传动更加稳定和精确。
关键词:ATC,刀库,PLC,自动选刀,液压传动AbstractWith the development of NC, the automatic tool changer system is More and moreimportant in the modern advanced manufacture, because the ATC can shorten the cycle time of produ ct manufacturing, improve the precision of product machining. The latestrequirements of machine tool user comprise of diversification of control object,complexity of process, flexible of application and high reliability.The function of tool magazine is that stores the tool and moves the tool which will be used in the n ext manufacturing process to the right changeover position and robot willfinish the change over tool When the tool magazine's capacity is so big and the distance of tool position is more far away the principal axis, there need the tool exchanging unitto implement the changeover work between the principal axis and tool magazine. Theframework of this function include the robot, tools rotation station and changeov er robot. PLC control the use of hydraulic transmission, made hydraulic transmission to morestable and accur ate.Key words: ATC,tool magazine,PLC,tool exchange at random,Hydraulic transmissionII目录第一章绪论 (1)1.1 国内外数控机床的发展情况 (1)1.1.1 国内外数控机床的现状 (1)1.1.2 数控机床发展趋势 (2)1.2 可编程控制技术的现状及发展情况 (3)1.2.1 可编程控制器的特点 (3)1.2.2 可编程控制器的应用 (4)1.2.3 可编程控制器的发展趋势 (6)1.3 本文的主要研究意义与内容 (7)第二章机械手的自动换刀装置研究 (8)2.1 数控机床自动换刀装置的主要类型、特点及适用范围 (8)2.1.1 自动回转刀架 (8)2.1.2转塔头式换刀装 (9)2.1.3带刀库的自动换刀系统 (9)2.2ATC的作用及其组成 (10)2.2.1 ATC的作用 (10)2.2.2 ATC的主要组成 (10)2.3 加工中心机械手自动换刀过程 (13)第三章PLC控制系统设计 (16)3.1 PLC机型的选择 (16)3.1.1 CPU的能力 (16)3.1.2 I/O点数 (16)3.1.3 响应速度 (17)3.1.4 指令系统 (17)3.1.5 机型选择的其它考虑 (18)3.2 PLC控制系统设计 (18)3.2.1 本机I/O与扩展I/O的地址分配 (18)3.2.2 电器的选择 (20)3.3 PLC外部接线图设计 (21)3.4 应用S7-200编制梯形图 (25)第四章液压传动部分的设计 (28)4.1 液压传动系统的特点 (28)4.2 液压传动系统的选择 (28)4.3 液压传动回路设计 (29)第五章机械手三维模型设计 (33)5.1 PRO/E软件介绍 (33)5.2 应用PRO/E进行模型设计 (33)第六章毕业设计结论 (39)参考文献 (40)致谢信 (42)声明 (43)第一章绪论1.1 国内外数控机床的发展情况随着数控技术的发展,带有自动换刀系统的加工中心在现代制造业中起着愈来愈重要的作用,它能缩短产品的制造周期,提高产品的加工精度,适合柔性加工。
加工中心刀库自动换刀的控制
![加工中心刀库自动换刀的控制](https://img.taocdn.com/s3/m/e264b8eb551810a6f5248669.png)
#" 镗刀杆! $" 镗刀! (" 上下调整螺钉 ’" 两侧调整螺钉
图! #
此刀具的特点:可用于组合机床或其他机械加工机 床,结构紧凑,制造简单,使用灵活。效率高,且在刀 具磨损后可调整继续使用,有效延长刀具寿命,减小机 床夹具调整时间。
( 收稿日期:$&&5&$#5 )
############################################
冷加工
! " " # 年 第 $% 期 # !" ! ! !" " # $ % & ’ & ( )" $ * "" $ ’
刀! ! 具
!"##$%& ’(()*
( # ) 刀套垂直到位,发出到位信号,主轴定向给出 位置到达确认信号。 ( $ ) 机械手从原始位置起动,旋转 %&’ 到达机械手 夹刀位置。 ( ( ) 机械手抠刀到位发出停止信号,把刀具从主轴 和刀套中取出,机械手电动机停止。 ( ) ) 抠刀确认及刀具松开给出到位信号。 ( * ) 刀具夹放松完毕,起动机械手旋转 +*&’ ,到达 刀具更换位置。 ( % ) 机械手电动机停止信号使机械手电动机停止。 ( +& ) 装刀确认及刀具夹紧给出到位信号。 ( ++ ) 机械手电动机起动,使机械手回到原始位置。 ( +, ) 机械手电动机停止信号,使机械手电动机停 止。 ( +- ) 机械手原始位置开关发信号。 ( +# ) 控制刀套翻转 ( 水平) 的电磁气阀得电。 +$ ) 刀套翻 转 处 于 水 平 位 置 的 接 近 开 关 发 信 号 ( ( 刀库换刀动作完成) 。 刀库及机械手的动作可以由 ./ 来控制,也可以由 01/ 来控制,由于该刀库选用的普通的 三 相 异 步 电 动 机,故采用 01/ 来控制刀库及机械手的动作。由于该机 床数 控 系 统 为 *#&23 456789:;7, 它 内 部 集 成 了 <) — -+$ —,20 的 01/ 系统,为 01/ 编程控制刀库和机械手 的动作提供了方便。01/ 程序设计采用了模块化、参数 化和标准化的编程方法,按控制功能将程序块分成不同 的功能块,利用程序块形式的参数编程特点,将控制功 能程序标准化。程序结构如图 - 所示。
加工中心自动换刀系统设计说明书
![加工中心自动换刀系统设计说明书](https://img.taocdn.com/s3/m/008b3718b52acfc789ebc960.png)
摘要加工中心是现代机械加工中用得最多的设备之一,而自动换刀装置作为加工中心的核心部件,一直处在不断改进之中。
本课题要求设计一台小型加工中心的刀库及自动换刀装置。
本次设计分为两大部分。
首先,主要针对目前机床上常用的几种类型的刀库(鼓盘式刀库、链式刀库、格子盒式刀库等)进行了比较分析,最终选用链式刀库结构,选择伺服电机驱动,采用蜗杆蜗轮装置减速,并完成了链条的选择和链轮的设计计算。
另外,选择双臂单爪机械手结构,对其运动作了详细的分析,最终将换刀运动分解为手臂的伸缩,手架的伸缩和回转三个动作。
全部采用液压系统进行控制。
在合理选用液压缸之后,绘制出了液压系统控制图、机械手动作原理图,基本完成了自动换刀装置的设计工作。
关键词:伺服电动机驱动;链式刀库;机械手换刀;液压系统控制AbstractProcessing Center is a modern mechanical processing equipment used in one of the largest and automatic tool change device as the core parts processing center, has been in the continuous improvement of. The topics designed a small knife processing center for devices and automatic tool change. The design is divided into two parts. First of all, the main view of the current machine, commonly used for several types of knives (knives drum disc library, the chain knife, knife lattice cassette library, etc.) a comparative analysis, the final choice of the chain knife structure, choice of servo motor Driver, a worm worm deceleration devices, and completed the chain and sprocket of the choice of design and calculation. In addition, the choice of single-claw manipulator arms structure, its movement made a detailed analysis will eventually ATC campaign for the decomposition of the telescopic arm, hand-stretching and rotating the three movements. All the hydraulic system used to control. A reasonable choice of hydraulic cylinders, to map out plans of the hydraulic control systems, mechanical hand movements schematics, basically completed the installation of automatic tool change the design work.Keywords:The servo motor actuates; Chain knife storehouse; The manipulator trades the knife; The hydraulic system controls目录目录摘要 (I)Abstract (Ⅲ)1 绪论1.1 本课题的来源、目的及意义 (1)1.1.1 课题的来源 (1)1.1.2 本课题研究的目的 (1)1.1.3 本课题研究的意义 (1)1.2 课题背景及国内外研究现状 (2)1.3 本课题研究的主要内容 (3)2 刀库及换刀机构总体结构设计2.1 刀库的结构设计 (3)2.1.1 方案分析比较 (3)2.1.2 刀库容量的确定 (6)2.1.3 刀库选刀方式的确定 (6)2.1.4 刀库的设计及计算 (6)2.2 自动换刀装置设计 (13)2.2.1 方案分析比较 (13)2.2.2 机械手自动换刀工作流程设计 (13)2.2.3 换刀机械手结构设计 (22)2.2.4 换刀手手臂和手爪结构设计 (23)2.2.5 液压缸、活塞杆的选择 (24)2.2.6 液压系统工作原理 (26)设计总结 (27)致谢 (29)参考文献 (30)1 绪论1.1课题的来源及研究目的和意义1.1.1课题的来源刀库和机械手是加工中心稳定可靠运行的关键功能部件。
加工中心自动换刀后机械手设计及控制
![加工中心自动换刀后机械手设计及控制](https://img.taocdn.com/s3/m/2b7cf63924c52cc58bd63186bceb19e8b8f6ec03.png)
在未来,随着技术的进 步,这一领域仍有很大 的优化和拓展空间
-
展示完毕 感谢您的聆听
2. I/O配置
根据机械手的动作和控制需求,合理配置PLC的输入和输通过输出端口传给机械手的驱动系统
PLC控制方式
3. 程序设计
利用PLC编程软件编写控制程序 ,实现以下功能
自动换刀流程控制:根据预 设的流程控制机械手的动作
实时监控与报警:监控机械 手的运行状态,如有异常立 即报警并采取相应措施 参数设置与调整:允许用户 根据实际需要调整机械手的 运行参数
3. 材料选择
机械手的结构材料应满足耐磨、 耐腐蚀和高强度的要求,常用的 材料有碳钢、不锈钢和铝合金等
3
PLC控制方式
PLC控制方式
1. PLC选型
选择合适的PLC对于机械手的控 制至关重要。应考虑PLC的处理 速度、输入/输出端口数量、扩 展性以及是否支持所需的通信协 议等因素
PLC控制方式
2. 机械手结构
自动换刀机械手的设计
典型的自动换刀机械手结构包括 手臂:负责夹持刀具,通常设计有多段 伸缩结构,以适应不同长度的刀具 驱动系统:采用电动、气动或液压方式 驱动机械手进行动作 控制系统:用于接收换刀指令,并控制 机械手的动作 传感器:用于检测刀具的位置和状态, 为控制系统提供反馈
自动换刀机械手的设计
3
结构和PLC控制方式
2
自动换刀机械手的设计
自动换刀机械手的设计
1. 设计原则
自动换刀机械手的设计应遵循以下原则 高可靠性:机械手应能在各种工作环境下稳定运行 ,保证换刀过程的准确性和安全性 易于维护:机械手的部件应便于拆装和维修,降低 维护成本 高效性:机械手应能在最短时间内完成换刀动作, 提高加工中心的工作效率 模块化设计:方便根据不同的加工需求进行定制或 改造
加工中心自动换刀程序的设计与调试
![加工中心自动换刀程序的设计与调试](https://img.taocdn.com/s3/m/64328cd4ad51f01dc281f167.png)
s c r e e n o f t h e t o u c h s c r e e n .F a c t h a s p r o v e d t h a t t h e A T C ma k e s t h e p r o d u c t i o n p r o c e s s i n a g o o d r u n n i n g s t a t e , a n d i t p u t s u p t h e p r o —
L I U L u.C HANG Xi a o l i n g
( G u a n g d o n g I n d u s t r y C o l l e g e ,G u a n g z h o u G u a n g d o n g 5 1 0 3 0 0 ,C h i n a )
t o o l pr o c e s s ,a p p l y i ng t he i n n e r PL C o f NC ,t h e p r o g r a m o f ATC wa s d es i g n e d.The d e bu g g i ng wa s c o mp l e t e d b y t he c o o r d i na t i o n o f t h e
关键词 :加工 中心 ;自动换 刀;P L C ;触摸屏
中 图分 类 号 :T P 2 7 文献 标 识 码 :A 文 章 编 号 :1 0 0 1— 3 8 8 1( 2 0 1 3 )2 0—0 6 4— 4
Pr o g r a m De s i g n a n d De bu g g i ng o f t h e ATC o f t h e Ma c h i n e Ce nt e r
卧式加工中心换刀臂原点设定步骤
![卧式加工中心换刀臂原点设定步骤](https://img.taocdn.com/s3/m/7ad0b403a76e58fafab00340.png)
卧式加工中心换刀臂原点设定步骤
做原点设定前以下条件请首先确认:
1)换刀区域门已经打开
2)等待刀杯是否已经在位置(90度确认)
3)取刀器已经在换刀侧
4)主轴已经定位
5)X轴和Y轴已经在第二原点(换刀点)
6)操作门已经关闭(YME标准的机床,操作门打开后马达断电)
第一步:设定PLC参数R2107 BIT F为1(断电2次,原点设定菜单显示)
第二步:按下MACHINE键,然后选择ATC MAINT 按键
打开ATC门
然后按住MF1键以及ATC READY键,并使A TC READY键点亮
(允许单步执行换刀动作)
第三步一起按住ORIGIN MODE键和MF1,并使ORIGIN MODE点亮(进入设定模式)。
此时需要确认ATC 手臂处在什么位置。
第四步按住ATC ARM JOG CW或者A TC ARM JOG CC把换刀臂移动到正确的位置(原始位置)。
如果此时换刀臂不动作出现互锁的话把PLC 中间继电器M6800改为1。
第五步一起按住ORIGIN SET和MF1 ,此时ORIGIN出现闪烁(如果已经点亮则不需要执行本步余下之内容)。
此时再次按住ATC ARM JOG CW或者A TC ARM JOG CCW让换刀臂自动移动并停止,此时ORIGIN SET应该已经点亮。
第六步机床重关电并于10秒后重新启动,把换刀臂退回原点。
把R2107BIT F改回原始数据。
第七步结束。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
卧式加工中心自动换刀机械手设计
机械手是自动换刀装置中交换刀具的主要工具,它担负着把刀库上的刀
具送到主轴上,再把主轴上已用过的刀具返回刀库上的任务。
设计思路是用机械手的动作来实现对加工中心的换刀,机械手的转动有回
转液压缸运来实现,其动力则由驱动系统实现。
加工中心的自动换刀装置,通常是由刀库和机械手组成,它是加工中心的
象征,又是加工中心成败的关键环节。
因此各加工中心制造厂家都在下大力
研制动作迅速、可靠性高的自动换刀装置,以求在激烈的竞争中取得好效益,自动换刀装置是加工中心的核心内容,各厂家都在保密,极少公开有关资料,尤其机械手部分更是如此。
这种机械手的拔刀、插刀动作,大都由油缸动作来完成。
根据结构要求,可以采用油缸动,活塞固定;或活塞动,油缸固定的结构形式。
整个机械手由机械臂伸缩机构,机械爪开合机构,回转机构及装卸刀具直线
运动机构组成。
本次设计的题目是加工中心的自动换刀装置中的核心部件---机械手的
设计。
机械手是自动换刀装置中交换刀具的主要工具,它担负着把刀库上的
刀具送到主轴上,再把主轴上已用过的刀具返回刀库上的任务。
设计此机械手的目的是为了使加工中心能够更快的的工作,使加工中心
能够得到更加充分的利用,以实现其的价值所在;再者,由于使用了机械手,减少由于人工换刀带来的生产效率低,并且容易出事故的弊端。
本次设计的内容主要有回转液压缸装置和机械运动的驱动系统,对于其
中动作的实现则由电气控制来实现。
由于本人能力及学识有限,在设计中存在有很多缺陷,望老师们能多加
指导。
加工中心的总体布局
盘式刀库的卧式加工中心
卧式加工中心的主轴是水平设置的,卧式加工中心刀库容量一般较大,有的刀库可存放几百把刀具,卧式加工中心的结构较立式加工中心复杂,占地面积大,价格也较高,卧式加工中心较适用于加工箱体之类的零件,特别对箱体零件上的一些孔和孔系,以及孔和型腔与基准面有严格要求的箱体,容易得到保证,适合于批量加工。
卧式加工中心的功能较立式加工中心多,在立式加工中心上加工不了的工件,在卧式加工中心上一般都能加工。
2.1 技术条件
我们所设计的加工中心的主要的技术参数有:
⑴刀库容量:24把刀
⑵刀柄型号:40号刀柄
⑶刀具最大直径:120㎜
⑷刀具重量:11㎏
⑸换刀时间:5s
⑹选刀方式:任选
2.2 总体布局
我们设计的加工中心的总体布局如图1.1所示:
图1.1 卧式加工中心的总体布局
2.3 卧式加工中心的机械结构:
⑴主轴组件对加工中心主轴组件的基本要求是具有足够的刚度,精
度,传递足够的功率和转矩,以及高速运转和适应自动换刀的条件。
主轴轴承多采用高精度,高刚度,高速滚动轴承。
卧式加工中心的主轴组件按进给功能分有镗轴进给,滑枕进给及非进给主轴等类型,大多数采用非进给型主轴。
⑵立柱立柱有侧面导轨型与正面导轨型。
侧面导轨型立柱便于机床的
总体设计,制造成本也较低,并抑易于与非数控卧式镗铣床建立模块化系列关系,但这类立柱在机床工作时受力状况较差,且热变形的对称性差,因而对机床加工精度影响较大。
正面导轨型立柱多采用门式结构,有较好的热对称结构和受力条件,多数加工中心采用这种立柱形式。
⑶工作台卧式加工中心可采用自动分度工作台,数控回转工作台。
换刀机械手的设计
3.1 刀具的交换装置
3.1.1 自动换刀装置
加工中心区别于NC镗铣床的主要特点就在于它具有根据工艺要求自动更换所需刀具的功能,即自动换刀(ATC)机能。
机械手是自动换刀装置中交换刀具的主要工具,它担负着把刀库上的刀具送到主轴上,再把主轴上已用过的刀具返回刀库上的任务。
加工中心的自动换刀形式,可分为有机械手换刀方式和无机械手换刀方式两类。
无机械手换刀方式,适用于采用40号以下刀柄的小型加工中心或换刀次数少的用量型刀具的重型机床,这种换刀方式没有机械手,因而结构简单。
另外,刀库回转是在工步与工步之间,即非切削时进行的。
因此,虽然刀库设置在立柱顶面,却免去了刀库回转时的震动对加工精度的影响。
无机械手换刀方式中,刀库可以是圆盘型、直线排列式,也可以是格子箱式等。
无机械手换刀方式中特别需要注意的是刀库转位定位的准确度,为保证转位准确,就要尽力消除刀库驱动传动链的间隙,为此可采用双导程蜗杆蜗轮副,或采用可以相互错位的两片齿轮结构形式,或采用插销定位、反靠定位等方法来准确定位。
圆盘型刀库可设在立柱顶上、立柱主轴箱的侧面,也可设在横梁一端,或设在主轴箱上,由主轴箱和刀库配合运动完成自动换刀动作。
直线排列式刀库可设在工作台上方,也可设在工作台的一端或两端,由主轴箱或工作台配合运动完成自动换刀动作。
格子箱式刀库可设在双工作台的中间,换刀时,小直径刀具可轴向取刀,大直径刀具可径向取刀。
加工中心的自动换刀装置,通常是由刀库和机械手组成,它是加工中
心的象征,又是加工中心成败的关键环节。
因此各加工中心制造厂家都在下大力研制动作迅速、可靠性高的自动换刀装置,以求在激烈的竞争中取得好效益,自动换刀装置是加工中心的核心内容,各厂家都在保密,极少公开有关资料,尤其机械手部分更是如此。
无机械手换刀方式中特别需要注意的是刀库转位定位的准确度。
为保证转位准确,就要尽力消除刀库驱动传动链的间隙,为此可采用双导程蜗杆蜗轮副,或采用可以相互错位的两片齿轮结构形式;或采用插销定位、反靠定位等方法来准确定位。
采用机械手进行刀具交换的方式应用的最为广泛,这是因为机械手换刀有很大的灵活性,而且可以减少换刀时间。
图见零号图自动换刀机械手。
换刀动作如表3.1所示:
表3.1 机械手的换刀动作
3.1.2机械手的种类
加工中心换刀机械手的种类繁多,可以说每个厂家都推出自己的独特的换刀机械手,在加工中心的自动换刀系统中,是机械手具体执行刀具的自动更换,对其要求是迅速可靠、准确协调。
由于加工中心机床的刀库和主轴,其相对位置距离不同,相应的换刀机械手的运动过程也不尽相同,它们由各种形式的机械手来完成。
常见的机械手有:
⑴单臂单爪回转式机械手
机械手摆动的轴线与刀具主轴平行,机械手的手臂可以回转不同的角度来进行自动换刀,换刀具的所花费的时间长,用于刀库换刀位置的刀座的轴线相平行的场合。
如图所示:
图3.1 单臂单爪回转式机械手
⑵单臂双爪回转式机械手
图3.2 单臂双爪回转式机械手
这种机械手的手臂上有两个卡爪,两个卡爪有所分工,一个卡爪只执行从主轴上取下“旧刀”送回刀库的任务,另一个卡爪则执行由刀库取出“新刀”送到主轴的任务,其换刀时间较上述单爪回转式机械手要短,如图3.2 所示。
⑶双臂回转式机械手(俗称扁担式)
这种机械手的两臂各有一个卡爪,可同时抓取刀库及主轴上的刀具,在回转180°之后有同时将刀具归回刀库及装入主轴,是目前加工中心机床上最为常用的一种形式,换刀时间要比前两种都短,如图3.3-a)所示。
图3.3-a) 双臂回转式机械手
这种机械手在有的设计中还采用了可伸缩的臂,如图3.3-b)所示:
图3.3-b) 双臂回转式机械手
⑷双机械手
这种机械手相当与两个单臂单爪机械手,相互配合起来进行自动换刀。
其中一个机械手执行拔“旧刀”归回刀库,另一个机械手执行从刀库取“新刀”插入机床主轴上,如图3.4所示:
图3.4 双机械手
⑸双臂往复交叉式机械手
图3.5 双臂往复交叉式机械手
这种机械手两臂可往复运动,并交叉成一定角度。
两个手臂分别称作装刀手和卸刀手。
卸刀手完成往主轴上取下“旧刀”归回刀库,装刀机械手执行从刀库取出“新刀”装入主轴。
整个机械手可沿导轨或丝杠作直线移动或绕某个转轴回转,以实现刀库与主轴之间的运送刀具工作,如图3.5所示。
⑹双臂端面夹紧式机械手
这种机械手只是在夹紧部位上和前几种不同,上述几种机械手均靠夹紧刀柄的外圆表面来抓住刀具,而此种机械手则是夹紧刀柄的两个端面,如图3.6所示:
图3.6 双臂端面夹紧式机械手。
