电气图基本知识和电气制图常见规范
电气图形符号、 电气制图的一般规则、基本知识
池、测功计、晶体换能器、
送话器、拾音器、扬声器、
自整角机、旋转变压器、模 非电量到电 拟和多级数字、变换器或传
量变换器或 感器（用作指示和测量）
电量到非电 压力变换器
B BP
量变换器 位置变换器
BQ
旋转变换器（测速发电机）
BR
温度变换器
BT
速度变换器
BV
电容器
电容器
C
数字集成电路和器件：延迟 二进制元件 线
幅面尺寸共分五类：A0～A4，幅面尺寸及代号
见表2-1。
表 2-1 幅面尺寸及代号
(单位：mm)
幅面尺寸代号
A0
A1
A2
A3
A4
宽×长 B×L 841×1189 594×841 420×594 297×420 210×297
留装订边边宽 c
10
5
不留装订边边宽 e
20
10
装订侧边宽 a
25
注：尺寸代号含义见图 2-l。
第一节 图纸的幅面和分区
图幅分区后，相当于建立了一个坐标，分区代 号用该区域的字母和数字表示，字母在前，数 字在后，如B3、C4，也可用行(如A、B)或列(如 1、2)表示。这样，在说明设备工作元件时，就 可让读者很方便地找出所指元件。图幅分区式 样见图2-3。
图2-3 图幅分区示例
第一节 图纸的幅面和分区
第一节 电路图常用文字符号
文字符号适用于电气技术领域中技术文件的编制，用以标明电子设备、装置和元器件 的名称及电路的功能、状态和特征。
根据我国公布的电气图用文字符号的国家 标准（新标准编号GB7159–87）规定，文字符 号采用大写正体的拉丁字母，分为基本文字符 号和辅助文字符号两类。基本文字符号分为单 字母和双字母两种。单字母符号是按拉丁字母 顺序将各种电子设备、装置和元器件分为23大 类，每大类用一个专用单字母符号表示，如 “R”表示电阻器类、“C”表示电容器类等， 单字母符号应优先采用。

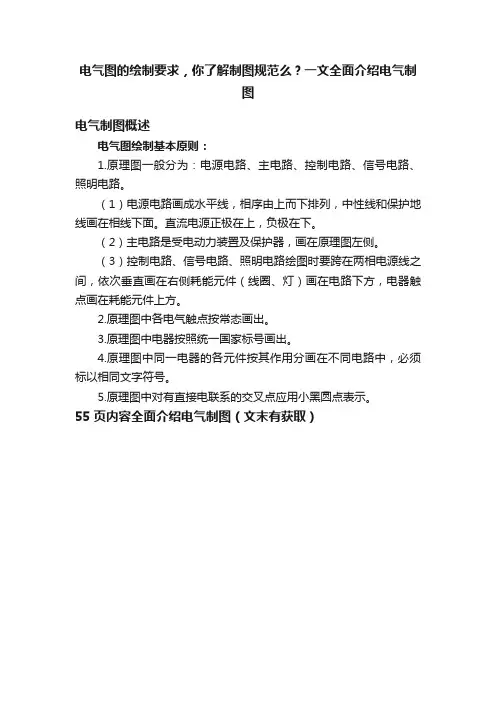

电气图的绘制要求，你了解制图规范么？一文全面介绍电气制图
电气图的绘制要求，你了解制图规范么？一文全面介绍电气制
图
电气制图概述
电气图绘制基本原则：
1.原理图一般分为：电源电路、主电路、控制电路、信号电路、照明电路。
（1）电源电路画成水平线，相序由上而下排列，中性线和保护地线画在相线下面。
直流电源正极在上，负极在下。
（2）主电路是受电动力装置及保护器，画在原理图左侧。
（3）控制电路、信号电路、照明电路绘图时要跨在两相电源线之间，依次垂直画在右侧耗能元件（线圈、灯）画在电路下方，电器触点画在耗能元件上方。
2.原理图中各电气触点按常态画出。
3.原理图中电器按照统一国家标号画出。
4.原理图中同一电器的各元件按其作用分画在不同电路中，必须标以相同文字符号。
5.原理图中对有直接电联系的交叉点应用小黑圆点表示。
55页内容全面介绍电气制图（文末有获取）。

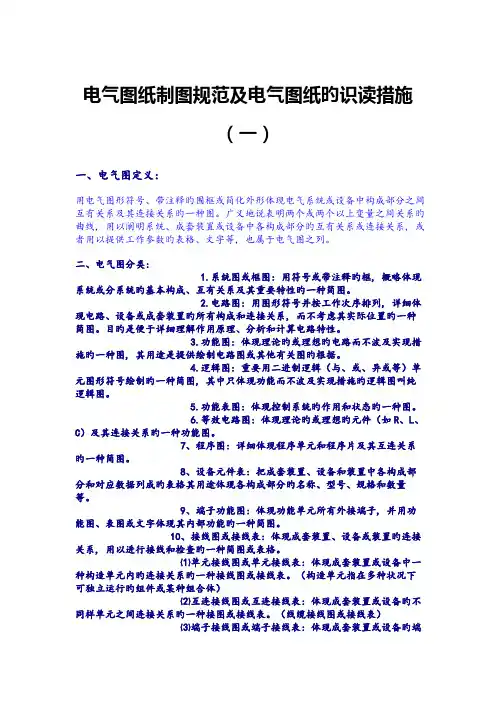

电气图纸制图规范及电气图
电气图纸制图规范及电气图纸旳识读措施（一）一、电气图定义:用电气图形符号、带注释旳围框或简化外形体现电气系统或设备中构成部分之间互有关系及其连接关系旳一种图。
广义地说表明两个或两个以上变量之间关系旳曲线, 用以阐明系统、成套装置或设备中各构成部分旳互有关系或连接关系, 或者用以提供工作参数旳表格、文字等, 也属于电气图之列。
二、电气图分类:1.系统图或框图: 用符号或带注释旳框, 概略体现系统或分系统旳基本构成、互有关系及其重要特性旳一种简图。
2.电路图: 用图形符号并按工作次序排列, 详细体现电路、设备或成套装置旳所有构成和连接关系, 而不考虑其实际位置旳一种简图。
目旳是便于详细理解作用原理、分析和计算电路特性。
3.功能图: 体现理论旳或理想旳电路而不波及实现措施旳一种图, 其用途是提供绘制电路图或其他有关图旳根据。
4.逻辑图: 重要用二进制逻辑（与、或、异或等）单元图形符号绘制旳一种简图, 其中只体现功能而不波及实现措施旳逻辑图叫纯逻辑图。
5.功能表图: 体现控制系统旳作用和状态旳一种图。
6.等效电路图: 体现理论旳或理想旳元件（如R、L、C）及其连接关系旳一种功能图。
7、程序图: 详细体现程序单元和程序片及其互连关系旳一种简图。
8、设备元件表: 把成套装置、设备和装置中各构成部分和对应数据列成旳表格其用途体现各构成部分旳名称、型号、规格和数量等。
9、端子功能图: 体现功能单元所有外接端子, 并用功能图、表图或文字体现其内部功能旳一种简图。
10、接线图或接线表: 体现成套装置、设备或装置旳连接关系, 用以进行接线和检查旳一种简图或表格。
⑴单元接线图或单元接线表: 体现成套装置或设备中一种构造单元内旳连接关系旳一种接线图或接线表。
（构造单元指在多种状况下可独立运行旳组件或某种组合体）⑵互连接线图或互连接线表: 体现成套装置或设备旳不同样单元之间连接关系旳一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表: 体现成套装置或设备旳端子, 以及接在端子上旳外部接线（必要时包括内部接线）旳一种接线图或接线表。
电气制图基础知识
电⽓制图基础知识第三章电⽓制图基础知识主要内容电⽓图是对电⽓技术领域中各种图的总称，主要⽤来表达电⽓系统、装置或设备的功能、⽤途、原理、装接和使⽤等信息。
本章将重点介绍电⽓制图基础知识。
1、图形符号、⽂字符号、项⽬代号的基本知识。
2、电⽓制图的⼀般规则、电⽓图的基本表⽰⽅法和连接线的基本表⽰⽅法。
学习提⽰本章所介绍的电⽓制图基础知识适⽤于所有电⽓图的绘制和识读。
由于这部分内容具有规则性强、涉及国家标准多、知识点琐碎、与专业课程联系密切等特点，所以在学习时应注意以下⼏点：1、电⽓制图的⼀般规则和基本表⽰⽅法是绘制各种电⽓图都应遵守的规范。
2、弄清各知识点之间的联系：简图（即⽤图形符号绘制的图）是电⽓图的主要表达形式，元件和连接是电⽓图的主要表达内容，功能布局法和位置布局法是电⽓图的两种基本布置⽅式，图形符号、⽂字符号和项⽬代号是构成电⽓图的基本要素。
3、正确理解各种表⽰⽅法的概念，善于⽐较其异同点，掌握其规定画法。
4、项⽬代号的层次较多，初期掌握也较困难，在实际应⽤中⼀般涉及不到项⽬代号的全部层次，常⽤其简化形式。
因此，在学习时只掌握本专业常⽤项⽬代号即可。
5、加强与专业课之间的联系，做到“活学活⽤”。
注意掌握常⽤知识，如常⽤图形符号、常⽤⽂字符号、常⽤项⽬代号和常⽤表⽰⽅法等。
§3-1 电⽓符号电⽓符号是对构成电⽓图的图形符号、⽂字符号、项⽬代号等基本要素的总称。
电⽓符号为电⽓图的识读提供了完整的资料，是信息的载体和传递⼯具。
因此，正确地理解、使⽤、绘制和识别各种电⽓符号是电⽓识图和画图的基础，是电⽓⼯程技术⼈员必备的专业技能。
⼀、图形符号在初中物理课中，我们经常⽤“表⽰电灯、⽤“”表⽰电阻器、⽤“”表⽰控制控制开头。
在电⽓图中，表⽰电⽓件或设备的简单图形、标记或字符，称为图形符号，如图3-1所⽰。
为了规范各类电⽓产品的图形符号，我国在国际电⼯委员会（IEC）标准的基础上，制定了《电⽓简图⽤图形符号》国家标准（GB/T4728）。
电气图纸识图方法和制图规范
电气图纸识图方法和制图规范
设施管理部 2012.07.16
目录
一、概述 二、电气图的基本知识 三、电气图的识图方法 四、电气图制作规范
电气图纸识图方法和制图规范
一、 概述
本课程主要讲解电气图基本知识，电气图形符号含义，读图一般 方法和步骤以及具体电气原理图的分析；重点介绍电气器件符号含义 及如何识读电气图，使各位能系统地掌握识读电气图方法，达到熟练 使用图纸的目的。
电气图纸识图方法和制图规范
图3.4 常见电气图形
3.回路标号
回路种类、特征的文字和数字标号称为回路标号，也称为回路线号， 其作用是为便于实际接线和有故障时便于线路的检查。 1>. 回路标号的基本原则是：
凡是各设备间要用控制电缆经端子排进行联系的，都要按回路原则进 行标号。此外，某些装在屏顶上的设备与屏内设备的连接，也需要经过 端子排，此时屏顶设备就可看作是屏外设备，而在其连接线上同样按回 路编号原则给以相应的标号。为了明确起见，对直流回路和交流回路采 用不同的标号方法，而在交、直流回路中，对各种不同的回路又赋于不 同的数字符号，因此在二，次回路接线图中，我们看到标号后，就能知 道这一回路的性质而便于维护和检修。 2>.二次回路标号的基本方法是什么? • 用三位或三位以下的数字组成，需要标明回路的相别或某些主要特征 时，可在数字标号的前面(或后面)增注文字符号。 • 按“等电位”的原则标注，即在电气回路中，连于一点上的所有导线(包 括接触连接的可折线段)须标以相同的回路标号。 • 电气设备的触点、线圈、电阻、电容等元件所间隔的线段，即看为不 同的线段，一般给予不同的标号；对于在接线图中不经过端子而在屏内直 接连接的回路，可不标号。
WR T
第2章 电气工程图基本知识
3.项目代号、文字符号和其他标准
1)《工业系统、装置与设备以及工业产品结构原 则与参照代号 第3部分:应用指南》(GB/T 5094.3—2005)。 2)《人机界面标志标识的基本和安全规则 设备 端子和导体终端的标识》(GB/T 4026—2010)。 3)《绝缘导线的标记》(GB 4884—1985)。 4)《颜色标志的代码》(GB/T 13534—2009)。
6）端子功能图：是表示功能单元的各端子 接口连接和内部功能的一种简图。图2-10a所示 为电磁式继电器线圈和触点端子功能图,图2-10b 为保护继电器组件端子功能图。
7）程序图(表或清单)、顺序表图、时序表图： 时序表图是按比例绘出时间轴的顺序表图，如图 2-11所示。
图2-9 变压器等效电路图 图2-10 端子功能图
2）单元接线图（表）是表示或列出一个结构 单元内连接关系的接线图（表），图2-16为控制装 置中分组件的单元接线图。
3）互联接线图（表）是表示或列出不同结构 单元之间物理连接信息的接线图（表）。图2-17为 不同结构单元两个端子的局部装置的互联接线图。
图2-16 控制装置中分组件的单元接线图
图2-17 不同结构单元两个端子的局部装置的互联接线图
23
24
2
21
4
23
24
21
2. 连接线表示方法
连接线是传输能量流、信息流的导线，也是 表示逻辑流、功能流的某种特定的图线。 （1）导线的一般表示方法；图2-40~42 （2）连接线表示方法；图2-43~45 （3）简图的布局方法；图2-46
2.2 电气图用图形符号
2.2.1 图形符号的含义和构成 2.2.2 图形符号的分类 2.2.3 图形符号应用说明 2.2.4 常用的图形符号
电气图纸制图规范及电气图纸的识读方法(一)(二)(三)
电气图纸制图规范及电气图纸的识读方法电气图纸制图规范及电气图纸的识读方法（一）前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。
第一篇共计九个章节介绍。
一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
电气工程及其自动化-工程制图1(制图的基础知识)
（10）弦长及弧长
1）标注弧长时，应在尺寸数字左面加注符号“⌒ ”。 2）弦长及弧长的尺寸界线应平行于该弦的垂直平分线，
当弧较大时，尺寸界线可沿径向引出。
（11）球面
标注球面直径或半径时，应在“¢”或“R”前面加 注符号“S”。对标准件，轴或手柄的前端，在不引起误 解的情况下，可以省略符号“S” 。
《工程制图》
第一章 制图的基础知识
§1.1 国家标准有关制图的基本规定 §1.2 几何作图 §1.3 平面图形的分析和尺寸注法
1.1 国家标准有关制图的基本规定
国家标准机构依据国际标准化组织(ISO) 制定的国际标准，结合我国具体情况，制订并 颁布出相应的一系列国家标准，简称“国标” ，代号“GB”。“GB/T”表示该国家标准为推 荐性国标。
中间线段中间弧：
R50, R32, 6, 45º直线。
连接线段连接弧：
R18, R12, R8, R10, R20。
三、平面图形的画图步骤
1）根据图形大小定比例、图纸幅面； 2）用胶纸固定图纸； 3）用细实线画底稿(先画已知线段(弧)、再画中间；
线段(弧)、最后画连接线段(弧)）； 4）标注尺寸； 5）检查、描深； 6）填写标题栏。
机械工程图样上采用两类线宽，称为粗线和 细线，其宽度比例关系为21。
3. 图线的画法
虚线、点画线、 双点画线的线段 长度和间隔应各 自大致相等，在 图样中要显得匀 称协调。如图
绘制圆的对称 中心线时，圆心应 为“画”的交点。
正确画法
点画线和双点画线的首末两端应为“画”而不 应为“点”、首末两端超出图形外2~5mm。
作圆弧Ra和Rb（其大小由内切或外切确定），其交点即为
连接弧R2的圆心O，作直线OOa、OOb分别与已知圆弧的交点即
常用电气图纸制图规范(1)
常用电气图纸制图规范(1)常用电气图纸制图规范是指制定电气图纸的一些基本规定，主要涉及到电气图纸的排列、标注、尺寸及图形等方面的规范。
这些规定可以确保电气工程的顺利进行，并且更好地实施安全管理。
本文将对常用电气图纸制图规范进行详细介绍。
一、图纸标准尺寸电气图纸标准尺寸有4种，分别为A4，A3，A2和A1。
其中，A4和A3两种尺寸的电气图纸采用竖排排版的方式。
A2和A1采用横排排版的方式。
在图纸中应该注明尺寸和比例等信息。
每张图纸应放置标题栏，标题栏包括项目名称、图纸编号、图纸名称以及制图日期等，这些信息必须清晰明确，方便使用。
二、图形尺寸及标注根据电气工程的实际需求，不同的电气图形大小可以有所差别。
在绘制时，必须按照比例放大或缩小，使用合适的比例尺，按照实际物理尺寸绘制。
对于图形标注时应该准确明确，如阀门、泵、伺服表等，需要清晰地标识其名称、型号和规格等。
三、线路图标注要求线路图中，要标注所连接设备的电缆型号、规格、节数等信息。
另外，应该准确明确线路名称、线缆路径、接线板位置，确保线路连接的准确性。
保证线路的连接正确，以避免因电路短路、开路等问题而发生危险。
四、图形、文字及符号在制作电气图纸时，必须务必保证图形、文字和符号的正确，文字要注明清晰，符号要标准，以防因不规范的使用导致误解。
在的绘制中，应使用颜色分类，规范色号，以确保图纸整洁、美观。
五、板块标识电气图纸通常都有板块标识，板块标识应该清晰明确，方便阅读，并且可以不增加过多的图形。
板块标识应该按照标准的大小和比例，标识规范的名称、位号等。
通过以上常用电气图纸制图规范的介绍，我们可以看到，电气工程方面的制图要求是非常严谨的，主要是针对电气安全进行制作的。
因此，在制作电气图纸时，必须确保编辑的准确性，以减少电气工程的危险系数。
需要注意的是，电气图纸制作时，还需要对各项规范进行合理搭配，以达到最佳制图效果。
六、总结电气图纸制图规范的要求，从标准尺寸、图形尺寸及标注、线路图标注、图形、文字及符号和板块标识等方面提出了严格的规定，只有在实际的制图过程中，充分的遵循上述规范要求，才能保证整个电气工程的质量和安全。
常用电气图的制图规范(1)
常用电气图的制图规范(1)
电气图是工业现场使用最为广泛的图形化展示电气控制系统的方式之一。
为了确保电气图在工业应用中能够更好地发挥作用，制图规范也
成为了制图过程中的重要一环。
下面介绍常用电气图的制图规范。
1、图形布局规范
电气图必须做到图形布局合理，各元件、线路之间须遵循一定的间隔、相邻各元件之间的距离需保持较为合适的比例。
2、图案标识规范
各元件要按照图册所给出的图案，严格进行标识，以确保电气图的一
致性和标准化。
3、画图线条规范
在画线时，必须保持笔画的清晰明确，需要按照约定的线条类型，如
实线、虚线等进行绘制。
同时，应区别颜色、粗细等，以表示不同的
含义或功用。
4、符号规范
图文符号将电气图与文字相结合，能够更直观、简洁地表达电气原理
和电路结构，必须使用规定图文符号，以保证电气图符号的一致性。
5、比例尺规范
根据图面实际尺寸与系统尺寸多少之比的大小关系，制定相应的比例尺，并严格执行，防止尺寸交错，相互干扰等情况的发生。
通常，比
例尺的范围为1:1到1:100之间。
6、图册编制规范
电气图册应编制详实、完备、可读性强，按系统、设备、图数等顺序
进行顺序编制，同时应该配备丰富、详尽的图例和注释，方便使用者
理解。
综上，制图规范是确保电气图能够在实践中发挥应有作用的前提和基础。
制图人员应严格按照规定标准制图，并在实践中不断总结、完善，提高电气图品质和制图效率，从而更好地服务于工业现场的生产运营。
电气自动化制图、识图知识讲解-PPT
熔断器符号
熔断器是一种广泛应用于低压 电路或者电动机控制电路中的 最简单有效的保护电器。
熔断器的主体是用低熔点的金属丝或者金属薄片制成的熔体，熔 体与绝缘底座或者融管组合而成熔断器总成。
熔断器的熔体材料通常有两种： 一种是由铅锡合金和锌等低熔点、导电性能较差的金属材料制成； 另一种是由银、铜等高熔点、导电性能好的金属制成。
1.定义:图形与其实物相应要素的线性尺寸之比 2.比例有3种:原值、放大、缩小，优选1:1 3.优选比例系列
种类 原值比例 放大比例 缩小比例
优先比例 1:1 2:1 5:1 1:2 1:5
1×10 n :1 1: 2×10 n
2×10 n :1 1:5×10 n
5×10 n :1 1:10 n
注：①n 为正整数； ②有其他允许比例。 4.图纸上各视图比例相同时，在标题栏中注明比例 比例不同时，在比例特殊视图名称的下方注明比例
(a)国家标准规定的标题栏格式
一、制图基本规范
制图作业中标题栏的格式，常采用简化格式
40 888
8
(零件名称)
设计 （姓名） （日期）
制图 （姓名） （日期）
审核 （姓名） （日期）
15
25
18
(单位名称)
140
(b)简化标题栏——零件图用
材料 数量 重量 比例 图号 15
38
一、制图基本规范
4.比例
控制线路图， 它由主电路、 控制电路和照明电路三部分组成。
C620—1型卧式车床电气原理图
四、识读电气图
（1） 阅读主电路。
从主电路看， C620—1型卧式
车床有两台笼型异步电动机， 即主
轴电动机M1和冷却泵电动机M2， 它 们都由接触器KM直接控制起停， 如
常用电气图纸制图规范通用课件
比例与布局
比例用于表示图纸上的实物大小与实际尺寸的比例关系，布 局应合理、美观。
电气图纸的比例应根据实际情况选择，常用的比例有1:100、 1:200等。布局应遵循“均匀、对称、美观”的原则，将图纸 内容合理地分布在图纸上，使阅读者能够清晰地理解图纸内 容。
02
电气元件符号与标注
元件符号标准
01
元件之间的连接应使用标准化的连接 符号和标记，如线段、箭头、接口等 。
电路图的注释与标注
电路图中应使用简洁明了的注释和标注，以帮助 理解电路的工作原理和元件的作用。
标注应包括元件的型号、规格、参数等必要信息 ，以及连线、接口等的标识。
注释应使用标准的文字符号和缩写，避免使用过 于口语化的表述。
电路图的简化表示
过于复杂的词汇和语句。
数字标注
02
对于有数字参数的元件，应按照规定的格式进行标注，如电压
、电流、电阻值等。
符号标注
03
应遵循相关标准，正确使用电气元件符号进行标注，注意符号
的正确性和规范性。
接线端子标记
端子标记原则
应清晰、简洁地标记接线端子的 名称、功能和连接顺序等信息。
标记方法
可以采用字母、数字、符号等不 同方式进行标记，具体方法应根 据相关标准和实际情况选择。
电缆标记与敷设
电缆标记
应清晰、简洁地标记电缆的名称、规 格、长度等信息，可以采用适的敷设方式 ，如明敷、暗敷等，同时应遵循相关 标准和规范，确保安全、可靠。
03
电气原理图绘制规范
电路图的布局
电路图布局应遵循简洁明了的原 则，尽量减少不必要的元件和连
图纸存档管理
分类归档
将图纸按照项目或类型 进行分类，便于查找和
电气制图与识图必备十大基础知识
电气制图与识图必备十大基础知识、电气图的定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图的分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
控制功能{ECU)2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
1oo DOR2 0AND?insi A oo o （i 粧5、功能表图：表示控制系统的作用和状态的一种图 O3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途 是提供绘制电路图或其他有关图的依据 6、等效电路图：表示理论的或理想的元件（如R 、L 、C ）及其连接关系的4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一 种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图 一种功能图 她工业B P L C S 育机构C nm_________ display DFFCLKC'LRN7、程序图：详细表示程序单元和程序片及其互连关系的一种简图02 〒■GND8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连 接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件 或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关 系的一种接图或接线表。
电气图基本知识和电气制图常见规范
11
范
电气工程图的组成
• 电气平面图
– 线路平面图 – 变电所平面图 – 弱电系统平面图 – 照明平面图 – 防雷和接地平面图
电气图基本知识和电气制图常见规
12
范
WP1
电气图基本知识和电气制图常见规
13
范
电气图基本知识和电气制图常见规
14
范
电气工程图的组成
• 设备布置图：设备布置图主要表示各种电气 设备的布置形式，安装方式及相互间的尺寸 关系。通常由平面图，立体图，断面图及剖 面图组成
38
范
电气图基本知识和电气制图常见规
39
范
常用图形符号应用的说明
⑴、所有的图形符号，均由按无电压、无外力作用的正常状态 示出。
⑵、在图形符号中，某些设备元件有多个图形符号，有优选形、 其他形，形式1、形式2等。选用符号的遵循原则：尽可能 采用优选形；在满足需要的前提下，尽量采用最简单的形
式；在同一图号的图中使用同一种形式。 ⑶、符号的大小和图线的宽度一般不影响符号的含义，在有些情
电气图基本知识和电气制图常见规
45
范
项目代号的构成
• 一个完整的项目符号由四个代号组成：
种类代号段 “－”
高层代号段 “＝”
位置代号段 “＋”
端子代号段 “：”
种类代号——用以识别项目种类的代号，称为种类代号。
种类代号段是项目代号的核心部分。种类代号一般由字母代码和数字组 成。其中的字母代码必须是规定的文字符号，
种类代号段 “－”
高层代号段 “＝”
位置代号段 “＋、系统或建筑物中的实际位置的代号，称为位 置代号。
33
范
常见电子元器件的外形图及其图形符号
常用电气图纸制图规范
常用电气图纸制图规范1. 引言常用电气图纸是指在电气工程中常见的各种图纸，包括电线路图、平面布置图、接线图等。
这些图纸在设计、施工和维护电气系统时起着重要的作用。
为了确保图纸的准确性和可读性，制定一套规范的制图准则是非常重要的。
本文将介绍常用电气图纸的制图规范，包括图纸格式、符号规范、尺寸要求等方面。
2. 图纸格式2.1 页面设置•页面尺寸：常用的图纸尺寸有A0、A1、A2、A3和A4，根据图纸的复杂程度和需要展示的内容来选择合适的页面尺寸。
•边距：页边距应保留足够的空间用于标题、注释和图纸边界。
•图框：图框应包含图纸的标题、编码、图纸版本、日期等信息。
2.2 标题和编号•标题应简明扼要地描述图纸的内容。
•编号应根据工程项目和图纸的级别进行编制，例如：P-001表示电力系统图纸，WL-001表示照明系统图纸等。
2.3 比例尺•图纸中应标注比例尺，确保绘图的准确性和可读性。
3. 符号规范电气图纸中使用的符号是标示电气元件、设备和系统的重要方式。
符号的一致性和准确性对于图纸的理解和解释至关重要。
以下是符号规范的一些基本原则：•符号应简洁明了，易于理解和辨认。
•符号应按照国际、国家或行业的标准进行绘制，以确保与其他图纸的兼容性。
•符号应放置在合适的位置，以便清楚地描述元件、设备的位置和功能。
在电气图纸中，常用的符号包括断路器、开关、插座、电动机等。
符号的具体绘制方式可以参考相关的标准和规范。
4. 尺寸要求图纸的尺寸要求是为了保证图纸的可读性和一致性。
4.1 线的粗细和类型•线的粗细应在合适范围内，以保证线条的清晰度和可读性。
•建议使用不同的线型来表示不同的电气元件和系统，例如实线表示电源线，虚线表示控制线等。
4.2 字体和文字大小•图纸上的文字应清晰可读，建议使用常用的字体和合适的字号。
•文字的标注应与图纸的比例一致，且应放置在合适的位置。
4.3 元件和设备的尺寸•元件和设备的尺寸应符合实际工程要求，以确保后续的设计和安装工作。
电气图纸的识图方法和制图规范
三、电气图的识图方法
<一>. 熟悉电气图例符号，弄清图例、符号所代表的内容。
电气符号主要包括: • 文字符号 • 图形符号 • 回路标号
1.文字符号 电气技术文字符号在电气图中一般标注在电气设备、装置和
元器件图形符号上或者其近旁，以表明设备、装置和元器件的名 称、功能、状态和特征。 • 表示电气设备、装置和电气元件的种类名称 如：“R”——表示电阻器类，“S”表示开关选择器类等 • 表示电气设备、装置和电气元件的功能、状态和特征 如：“启动（START）”—ST，“停止（STOP）—STP,”
暗敷设在墙内
WC
沿天棚或顶板面敷设 CE
暗敷设在屋面或顶板内 CC
吊顶内敷设
SCE
地板或地面下敷设
F
图3.3 常见标注符号
配电线路标注
例： DL2-YJV22-0.6/1kV-2（3×120+2×70）SC80-WS3.5
该配电线路编号为DL2（动力配电线路），线路型号为交联聚乙烯绝缘、聚氯 乙烯内护层、双钢带铠装、聚氯乙烯外护套铜芯电力电缆，额定电压0.6/1kV， 回路包含两条并联电缆，每条电缆包含3条截面面积为120mm2 的相线，1条 截面面积为70mm2 的N线和1条截面面积为70mm2 的PE线，采用穿焊接钢管 沿墙面敷设方式，焊接钢管直径为80mm，线路安装高度距地面3.5m。
“2TV’’的 回路标号用621～629等。
(4)某些特定的交流回路(如母线电流差动保护公共回路、绝缘监察电压表的公 共回路等)给予专用的标号组。
<二>. 针对一套电气施工图，一般应先按以下顺序阅读，然后再对某 部分内容进行重点识读
1.看系统图 了解系统基本组成，主要电气设备、元件之间的连接关系以及它们的 规格、型号、参数等，掌握该系统的组成概况。
常用电气图纸制图规范
层次分明
电气系统图应按照层次进行组织， 主电路和控制电路应分开，主电 路应放在图的上方或左侧，控制
电路应放在图的下方或右侧。
标注清晰
电气系统图上的标注应清晰、准 确，标注的字体大小应适中，标 注的位置应合适，标注的内容应 包括元件的名称、型号、规格、
参数等。
系统图元件表示方法
元件符号
电气系统图中的元件应使用规定 的图形符号表示，符号的形状和 线条粗细应符合国家标准。
元件连线
连线清晰简洁
元件之间的连线应清晰、简洁，避免 交叉和不必要的分支。
标注完整
连线的起始和终止点应有明确的标注 ，包括元件的标识和端口号等。
03 电气电路绘制规范
电路图分类
原理图
接线图
功能图
表示电路的工作原理， 用于分析和理解电路的
工作过程。
表示电路的实际连接方 式，用于指导实际接线。
表示电路的功能模块及 其相互关系，用于系统
电气元件之间的连线应使用规定的线型和线 宽表示，连线应准确、清晰，易于理解。
连线路径
连线路径应按照实际连接情况表示，路径应 准确、简洁，避免交叉和不必要的连线。
06 电气图纸注释规范
注释内容
简洁明了
注释内容应准确、简洁地描述电气元件或电路的功能、连接关系 等，避免冗余和歧义。
统一术语
使用统一的电气工程术语，确保图纸的可读性和专业性。
元件接线端子表示
电气系统图中的元件接线端子应 按照规定表示，如使用字母和数 字进行标注，标注的位置应准确、 明显。
元件连接方式表示
电气系统图中的元件连接方式应 按照规定表示，如使用实线和虚 线表示电源和信号的流向，使用 箭头表示可变电阻、电位器等元 件的方向性。
常用电气图纸制图规范
常用电气图纸制图规范一、图纸格式电气图纸应采用A4幅面，竖向构图，设计区域外框线用细实线绘制，标题栏位于长边方向左侧，可根据实际情况调整。
图纸分原理图、接线图、大样图等，分别采用不同的图纸格式。
二、图纸内容1.电气原理图应清晰明了，易于理解，能够反映电路的工作原理和控制流程。
2.接线图应详细标明接线端子、导线型号、线号等信息，以便生产和施工。
3.大样图应提供具体设备的安装位置、尺寸等信息，为生产和施工提供指导。
三、符号标准电气图纸中的符号应符合国家相关标准，包括文字符号和图形符号。
符号应清晰、准确，符合通用习惯。
对于特定行业的特殊符号，应注明符号含义，并确保在相关行业内的通用性。
四、图纸标注电气图纸中的标注应准确、完整、清晰，包括文字说明、尺寸标注、参数标注等。
标注应采用标准的单位和格式，如电流采用A、电压采用V等。
对于关键的标注，应特别注意其准确性和清晰度。
五、图纸审查电气图纸在输出前应进行严格的审查，包括内容审查、格式审查、符号审查、标注审查等。
审查人员应具备一定的电气知识和经验，以确保图纸的质量和正确性。
对于存在问题的图纸，应进行修改和完善。
六、图层管理在制作电气图纸时，应采用图层管理的方式对图纸进行分层编辑。
图层应按功能、区域等划分，便于编辑和管理。
对于重要的图层，应进行特别标注和管理。
七、图纸版本管理电气图纸应进行版本管理，以确保图纸的准确性和一致性。
每次修改都应在图纸上注明修改内容、修改原因和修改日期等信息。
在打印输出时，应选择正确的版本，确保输出的图纸符合实际需求。
同时，应对不同版本的图纸进行归档保存，以便日后查阅和追溯。
八、打印输出电气图纸打印输出时，应选择合适的打印机和纸张，确保打印质量和效果。
打印时应注意颜色、线宽等细节问题，确保图纸清晰易读。
打印后应对图纸进行校对和审核，确保无误后才能交付使用。
同时，应注意节约纸张和墨水等资源，避免浪费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、图的布局
L S Q K3 K1 N L S K2 K1 K2 K1 K2 Q
(a) 水平布局
R1 R2
K3
K1
R3 R4
K2
N
(c) 交叉布局
(b) 垂直布局
50
（a）功能相关的元件表示 （b）同等重要的并联支路表示
1 2 n
（c）为常用的基本桥式电路
51
二、图形符号的表达
• 图形符号的位置
电气符号
• 电气符号包括图形符号、文字符号、项目 代号和回路标号等，这些符号构成了电气 图的基本信息，只有正确识别各种电气符 号的含义、构成和表示方法，才能正确识 绘电气工程图。
20
一、图形符号
• 图形符号是表示电气设备或概念的图形、标 记或字符等的总称。
符号要素
是一种具 有确切含 义的简单 图形，表 示电气元 件的轮廓 或外形， 与其他的 图形符号 一起构成 完整的意 义。
基本符号
用来说明 电路的某 些特征， 而不代表 单独的电 器或元件
一般符号
表示一类 产品或此 类产品特 征的简单 图形
限定符号
用来提供 附加信息 的一种加 在其他图 形符号上 的符号， 通常用来 表示电量 的种类、 可变性、 力和运动 的方向等。
21
图形符号的分类
• GB/T4728-2005《电气简图用图形符号》将其分为：
32
图形符号的分类
模拟元件： 包括函数器、 坐标转换器、 电子开关等
33
常见电子元器件的外形图及其图形符号
34
常见电子元器件的外形图及其图形符号
35
常见电子元器件的外形图及其图形符号
36
常见电子元器件的外形图及其图形符号
37
38
39
常用图形符号应用的说明
⑴、所有的图形符号，均由按无电压、无外力作用的正常状态 示出。 ⑵、在图形符号中，某些设备元件有多个图形符号，有优选形、 其他形，形式1、形式2等。选用符号的遵循原则：尽可能 采用优选形；在满足需要的前提下，尽量采用最简单的形 式；在同一图号的图中使用同一种形式。
5 6
• 互连接线图（表） • 电缆配置图（表）
9
PE
1
2
3
4
-X1
1
9 10
2
8 10
1
2 3
3 4
4
7
8
7
13
电气工程图的组成
• 目录和前言
– – – – 设计说明 图例 设备材料明细表 工程经费概算
• 电气系统图和框图
– 电气一次主接线图 – 建筑供配电系统图 – 控制原理框图
10
电气工程图的组成
⑶、符号的大小和图线的宽度一般不影响符号的含义，在有些情
况下，为了强调某些方面或者为了便于补充信息，或者为了 区别不同的用途，允许采用不同大小的符号和不同宽度的图 线。
40
常用图形符号应用的说明
⑷、为了保持图面的清晰，避免导线弯折或交叉，在不致引起误
解的情况下，可以将符号旋转或成镜象放置，但此时图
+4 +2
+3
+1
+5 +1
+4
(a)设有数列开关柜列和控制柜列的开 关室安装平面示意图
(b)位于+A的开关柜列和控制柜列布置图
48
电气工程图的表达方法
• • • • • • • 一、图的布局 二、图形符号的表达 三、箭头和指引线 四、连接线 五、端子的表示 六、注释和技术数据的表示方法 七、电路的表示法
VD4
100μ 16V
C
R2 1k
自动延时熄灯开关电路
7
电气工程图的类型
• • • • • • • 等效电路图 端子功能图 程序图 设备元件表 接线图或接线表 数据单 位置图
8
电气工程图的类型
• 单元接线图（表）
-K1 -U1 -K2
1 2 3 2 1 3 4 4 A1 A2 11 9
-C1 2 1
3
电气工程图的类型
• 系统图或框图 • 电气系统图是一种简图，由符号或带注释的 框绘制而成，用来表示系统，分系统，成套 装置或设备的基本组成，相互关系及其主要 特征。 • 流向应是自左至右，或自上而下。 • 例：数控机床电气控制系统图 SINUMERIK820
4
系统程序子模块 EPROM 128KB EPROM 128KB EPROM 128KB
15
16
电气工程图的组成
• 设备元件和材料表 • 大样图 • 产品使用说明书用电气图
17
电气工程图的特点
• 简图是电气工程图的主要表现
– 标准的图形符号和带注释的框
• 元件和连接线是电气工程图描述的主要内容 • 图形、文字和项目代号是电气工程图的基本 要素
– – – – 项目 图形符号 文字符号 设备编号
– – – – – – – – – – 导体和连接器件： 无源元件： 半导体管和电子管： 电能的发生和转换： 开关、控制和保护装置： 测量仪表、灯和信号器件： 电信交换和外围设备： 电信传输：电力、照明和电信布置： 二进制逻辑单元： 模拟单元：
22
图形符号的分类
导线和连接器件： 各种导线、接线端子 和导线的连接、连接 器件、电缆附件等。
电气图基本知识和电气制图常见规范
1
目录
• 电气图的基本知识和相关概念
–电气图的概念 –电气图的类型、组成和特点 –电气符号和电气图的表达方法 –电气图的识图要求和步骤
• 电气工程制图规范
2
电气图的概念
• 电气图是示意性的工程图，它主要由图形符 号、线框和简化外形组成，表示电气系统或 电气设备中各组成部分之间的相互关系和连 接关系。 • 《电气制图国家标准GB/T 6988》明确规定了 电气图符、比例、字体、图线等方面的基本 要求。
46
项目代号的构成
• 一个完整的项目符号由四个代号组成：
种类代号段 “－” 高层代号段 “＝” 位置代号段 “＋” 端子代号段 “：”
位置代号——项目在组件、设备、系统或建筑物中的实际位置的代号，称为位 置代号。 例如：105室B列机柜第3号机柜的位置代号可表示为：“+105+B+3‖； 端子代号——用以同外电路进行电气连接的电器的导电件的代号，称为端子代 号。端子代号通常采用数字或大写字母表示。 例如：端子板X 的5号端子，可标记为“－X：5‖； 继电器K4的B号端子，可标记为“－K4：B‖
RS232 RS232至操作面板
风扇
NC-ON
供电电压24V
X02853
适配器
CRT
图号 比例 设计 审核 班级 日期
5
电气工程图的类型
• • • • 功能图 逻辑图 功能表图 电路图（电气原理图 ）
6
电气工程图的类型
• 电路图的例子：
A 220V AC SB VD1 VT VD2
R1 2k VD3
• 电路图
– 机床电气原理图 – 电动机控制回路图 – 继电保护原理图
• 安装接线图
11
电气工程图的组成
• 电气平面图
– 线路平面图 – 变电所平面图 – 弱电系统平面图 – 照明平面图 – 防雷和接地平面图
12
WP1
13
14
电气工程图的组成
• 设备布置图：设备布置图主要表示各种电气 设备的布置形式，安装方式及相互间的尺寸 关系。通常由平面图，立体图，断面图及剖 面图组成 • 例：某垃圾焚烧发电厂工艺流程图及设备剖 面视图
形符号的文字标注和指示方向不得倒置。 ⑸、图形符号一般都画有引线，但在绝大多数情况下引线位置仅 用作示例，在不改变符号含义的原则下，引线可取不同的方 向。如引线符号的位置影响到符号的含义，则不能随意改变，
否则引起岐义。
41
常用图形符号应用的说明
⑹、在GB4728中比较完整地列出了符号要素、限定符号和一般符 号，但组合符号是有限的。若某些特定装置或概念的图形符 号在标准中未列出，允许通过已规定的一般符号，限定符号 和符号要素适当组合，派生出新的符号。
18
电气工程图的特点
• 电气工程图在绘制过程中主要采用功能布局 法和位置布局法
– 功能布局法的例子：系统图、电路图 – 位置布局法的例子：接线图、设备布置图
• 电气工程图具有多样性
– 描述能量流和信息流：系统图、电路图、框图、 接线图 – 描述逻辑流：逻辑图 – 描述功能流：功能表图，程序框图
19
43
文字符号的组合
• 新的文字符号的组合形式一般为： 基本符号 ＋ 辅助符号 ＋ 数字序号 – 例如：第一个时间继电器的符号为：KT1；第二组熔断 器的符号为：FU2。
44
三、项目代号
• 项目代号的含义
– 在图上通常用一个图形符号表示基本件、部件、组件、功能 单元、设备、系统等，称为项目。项目的大小可能相差很大 ，电容器、端子板、发电机、电源装置、电力系统都可以称 为项目. – 项目代号是由拉丁字母、阿拉伯数字、特定的前缀符号，按 照一定规则组合而成的代码。 – 例如，图上某开关的代码为“＝F＝B4－S7‖，则可以根据规 定的方法在高层代号为“F‖的系统内含有“B4‖的子系统中， 找到开关“S7‖。又如某照明灯的代号为“＋11＋401－H3‖， 则可在“11‖号楼、“401‖号房间找到照明灯“H3‖。
23
图形符号的分类
无源元件： 包括电阻器、电容器、 电感器等
24
图形符号的分类
半导体管和电子管： 包括二极管、三极管 、晶闸管、电子管、辐 射探测器等。
25
图形符号的分类
电能的发生和转换：
包括绕组、发电机、
电动机、变压器、变流
