安装工程常用图形符号

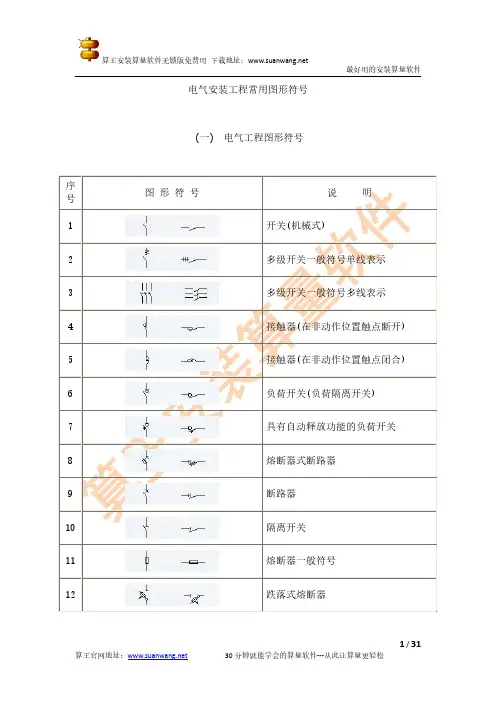

(一)电气工程图形符号

图形符号 图 集 使 用 的 范 例 和 说 明 国 标

名 称

型号、规格、做法说明

电源引入线 除注明外,架空引入时,高度与一层顶板同

一般电杆 除有设计图或说明外,均按本图集

带照明灯具的电杆

带照明灯具的电杆及投照方向

拉线的一般符号 带撑杆的电杆 带高桩拉线的电杆

交流配电线路 铝芯导线时为2根 铜芯导线时为2根 导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及

线槽

交流配电线路 铝芯导线时为3根 铜芯导线时为3根 交流配电线路 铝芯导线时为4根 铜芯导线时为4根 交流配电线路 铝芯导线时为5根 铜芯导线时为5根

交流配电线路 铝芯导线时为6根 铜芯导线时为6根

支路编号

电缆穿管(钢管、非金属管)保护 管径规格见具体工程图注

中途穿线盒或分线盒

做法见 伸缩缝穿线盒

做法见

电缆人孔

除注明外,见电缆手孔

管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上

电缆桥架

封闭式母线引向符号

线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上

避雷线

除注明外,见

避雷针

双极带熔断器开

关

除注明外,均为HK1型单相胶壳闸

三极带熔断器开

关

除注明外,均为HK1型三相胶壳闸

双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关

三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关

双极三相转换开

关

除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注

跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器

除注明外,均为RW4-10型户外跌落式熔断器

熔断器式隔离开

关

除注明外,均为HR3型熔断器式隔离开关

图形符

号

图集使用的范例和说明

国标名称型号、规格、做法说明

熔断器除注明外,均为RC1A瓷插式熔断器

指示式电流表、电压除注明外,为1T1-A型交流电流表

表除注明外,为1T1-V型交流电压表

有功电能表除注明外,均由供电部门备料安装(虚线时为表位)

无功电能表除注明外,均由供电部门备料安装(虚线时为表位)

安培表的换相开关

伏特表的换相开关

壁龛电话交接箱除注明外,暗装距地0.3米

室内电话分线盒除注明外,只做出线口,暗装距地0.3米

扬声器除注明外,距顶板0.5米广播分线箱(盘)除注明外,暗装距地0.3米

电话线路

末端线路,简化标注时,只注明电话对数

RVB(2×0.2)暗装时穿管

1对1(2×0.2)

SC15、PC15、

TC20、

FEC15、

(KRG)20

2对2(2×0.2)

3对3(2×0.2)

4对4(2×0.2)

5对5(2×0.2)

广播线路除注明外,同电话线路注法,导线穿管见JD50-608

电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定

设计照度表示100勒克司

安装或敷设高度

(米)

自室内该处地面算起

安装或敷设高度

(米)

自室外该处地面算起

消防专用按钮SFAN-1型

实验室用暗装塑料插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米

实验室用暗装插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米

实验室插销组板、箱编号圈内数字:A为分盘号;B为设计选定插销组板或箱的排列方案

实验室明装接地端

子板右下角数字表示安装接地端子的节

数,由设计选定.安装高度:除注明外,

距地3米

实验室暗装接地端

子箱

接地接线柱板采用633型100安接线柱组合

在工程平面图中标注的各种符号与代表名称在用电设备或

电动机出线口处标写格式在电力或照明设备一般的标注方法

在配电线

路上的标

写格式

a-----设备编号; b-----额定功率

(千瓦);

c-----路线首端熔断片或自动开关释放的电流(安);

d-----标高(米);a-----设备编号;

b-----设备型号;

c-----设备功率(千瓦);

d-----导线型号;

e-----导线根数;

f-----导线截面(毫米2);

g-----导线敷设方式及部位

末端支路

只注编号

时为:

a-----回路

编号;

b-----导线

型号;

c-----导线

根数;

d-----导线

截面;

e-----敷设
