吉博力同层排水介绍
吉博力同层排水系统p
吉博力同层排水系统的特点●吉博力使用的管道系统为吉博力HDPE高密度聚乙烯管材，这种管材是按吉博力的标准由吉博力集团工厂特别制造生产的。
该管道具有很强的防腐性能，不易堵塞。
安装上采用热熔连接，完全防漏。
另外它还具有抗热胀冷缩，抗高压，耐无损等诸多卓越品质。
●在八层以上的高层建筑中，用于连接排水支管与立管的不是三通，而是“苏维脱”，它是吉博力独家研发的管道配件，－可同时连接6根支管，从而减少立管的数量；－其内部设有水流阻隔器，能保证每根支管的水流都你能沿一定的方向畅行无阻，同时还能减缓水流速度，保证气压在管道中始终处于平衡状态，从而能取代通气管的作用；－同一楼层内可同时连接50个坐便器。
●同层排水对洁具的安装有特殊的要求，而吉博力已经有相当完善的隐蔽式安装系统与之相配套。
●吉博力的管道系统一般采用墙前安装，这样可避免对建筑墙体造成破坏，而且二次装修时也能很方便地改变管道布局。
●吉博力有专用于同层排水的横排水地漏。
和其它各种洁具的特殊存水弯，这些存水弯不仅能隔离臭气，同时还能作为同层排水系统的检修口。
●对于任何排水系统而言，杜绝渗漏都是至关重要的。
因为污水渗漏不仅会引起维修上的麻烦，而且还可能导致病菌的滋生和交叉感染。
吉博力同层排水系统从产品质量和安装工艺上来说是全密封性的，因此绝对不会发生污水渗漏的现象。
2.与降板式同层排水的比较降板式同层排水的做法是：将卫生间的地板下降一定的高度，排水支管沿地面排放，也是在同一楼层内与立管相连，然后再在管道上铺设装饰层。
降板的优点在于：●不需要砌假墙，管道被隐藏在地板下●洁具仍可使用地排水式，选择范围较广●地漏也可采用传统式降板的缺点在于：●降板在建筑结构上难度非常高●降低了卫生间的高度●装饰层的承重要求也相当高●如果管道在楼板下发生漏水，就必须将卫生间的地板全部撬开，难度较拆假墙要高得多，而且当装饰层与真实地板间充满水的时候，有相当的重量，此时再加上降板结构本身的不安全因素，就可能导致“灭顶之灾”3.与PVC同层排水的比较目前国内市场的排水管道多采用PVC管道，PVC管道同样可用于同层排水系统中与吉博力HDPE管材相比其优点在于：●价格便宜●不需要特殊的安装工具，其施工方法已为所有施工人员所熟悉但其缺点也是显而易见的：●其连接方式采用胶水连接，这对于隐蔽式安装系统来说，有漏水的隐患，不可靠●管道寿命短●噪音大●不环保，燃烧时会释放有毒气体4. 与其它同层排水供应商的比较目前国内市场上的其它同层排水供应商只是将管道提升到上一个楼层内，但作为一个完整系统，如果只改变管道，而不对其它周边产品作相应的调整，就会使该系统成为累赘。

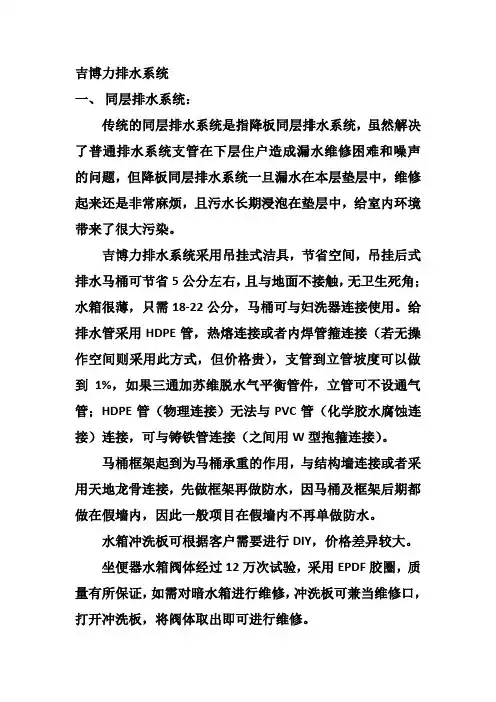

吉博力排水系统
吉博力排水系统一、同层排水系统：传统的同层排水系统是指降板同层排水系统，虽然解决了普通排水系统支管在下层住户造成漏水维修困难和噪声的问题，但降板同层排水系统一旦漏水在本层垫层中，维修起来还是非常麻烦，且污水长期浸泡在垫层中，给室内环境带来了很大污染。
吉博力排水系统采用吊挂式洁具，节省空间，吊挂后式排水马桶可节省5公分左右，且与地面不接触，无卫生死角；水箱很薄，只需18-22公分，马桶可与妇洗器连接使用。
给排水管采用HDPE管，热熔连接或者内焊管箍连接（若无操作空间则采用此方式，但价格贵），支管到立管坡度可以做到1%，如果三通加苏维脱水气平衡管件，立管可不设通气管；HDPE管（物理连接）无法与PVC管（化学胶水腐蚀连接）连接，可与铸铁管连接（之间用W型抱箍连接）。
马桶框架起到为马桶承重的作用，与结构墙连接或者采用天地龙骨连接，先做框架再做防水，因马桶及框架后期都做在假墙内，因此一般项目在假墙内不再单做防水。
水箱冲洗板可根据客户需要进行DIY，价格差异较大。
坐便器水箱阀体经过12万次试验，采用EPDF胶圈，质量有所保证，如需对暗水箱进行维修，冲洗板可兼当维修口，打开冲洗板，将阀体取出即可进行维修。
地漏高度为10公分，其中水封5公分，预留5公分坑位，一般为DN50的排水管，走在结构层之上，若坡度跨度过长，需要局部降板5-7-8公分，有用于薄地面的特殊地漏，但地漏距立管有固定距离，为50-60公分，不能改变。
在与设计院的配合中，吉博力公司负责从初设到节点大样图的设计，但要和设计院针对结构垫层、立管位置提前进行沟通。
在与精装配合中，吉博力公司有固定的施工队伍，但主要做现场监督，现场施工多由总包单位来做。
现场常驻2名专人，一名工程师一名协调人员。
费用：除去二次精装配合，一个卫生间（包括：1个立管、一个排气管、2个地漏、支管、水箱）约3000元。
二、雨水虹吸排水：满流管排水为虹吸排水，排水速度可达0.7m/s，可迅速排水，水占管路面积70-80%即可达到虹吸排水的要求，干管不需坡度，以积累雨水达到瞬间满管流状态。

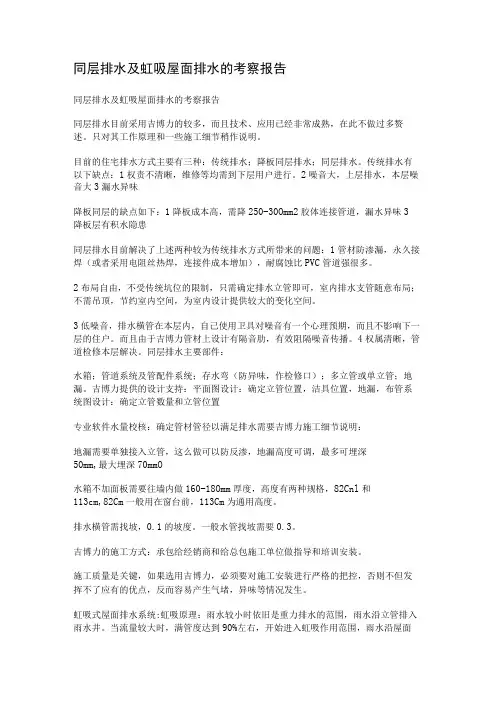

同层排水及虹吸屋面排水的考察报告
同层排水及虹吸屋面排水的考察报告同层排水及虹吸屋面排水的考察报告同层排水目前采用吉博力的较多，而且技术、应用已经非常成熟，在此不做过多赘述。
只对其工作原理和一些施工细节稍作说明。
目前的住宅排水方式主要有三种：传统排水；降板同层排水；同层排水。
传统排水有以下缺点：1权责不清晰，维修等均需到下层用户进行。
2噪音大，上层排水，本层噪音大3漏水异味降板同层的缺点如下：1降板成本高，需降250-30Omm2胶体连接管道，漏水异味3降板层有积水隐患同层排水目前解决了上述两种较为传统排水方式所带来的问题：1管材防渗漏，永久接焊（或者采用电阻丝热焊，连接件成本增加），耐腐蚀比PVC管道强很多。
2布局自由，不受传统坑位的限制，只需确定排水立管即可，室内排水支管随意布局；不需吊顶，节约室内空间，为室内设计提供较大的变化空间。
3低噪音，排水横管在本层内，自己使用卫具对噪音有一个心理预期，而且不影响下一层的住户。
而且由于吉博力管材上设计有隔音肋，有效阻隔噪音传播。
4权属清晰，管道检修本层解决。
同层排水主要部件：水箱；管道系统及管配件系统；存水弯（防异味，作检修口）；多立管或单立管；地漏。
吉博力提供的设计支持：平面图设计：确定立管位置，洁具位置，地漏，布管系统图设计：确定立管数量和立管位置专业软件水量校核：确定管材管径以满足排水需要吉博力施工细节说明：地漏需要单独接入立管，这么做可以防反渗，地漏高度可调，最多可埋深50mm,最大埋深70mmO水箱不加面板需要往墙内做160-18Omm厚度，高度有两种规格，82Cnl和113cm,82Cm一般用在窗台前，113Cm为通用高度。
排水横管需找坡，0.1的坡度。
一般水管找坡需要0.3。
吉博力的施工方式：承包给经销商和给总包施工单位做指导和培训安装。
施工质量是关键，如果选用吉博力，必须要对施工安装进行严格的把控，否则不但发挥不了应有的优点，反而容易产生气堵，异味等情况发生。
虹吸式屋面排水系统:虹吸原理：雨水较小时依旧是重力排水的范围，雨水沿立管排入雨水井。

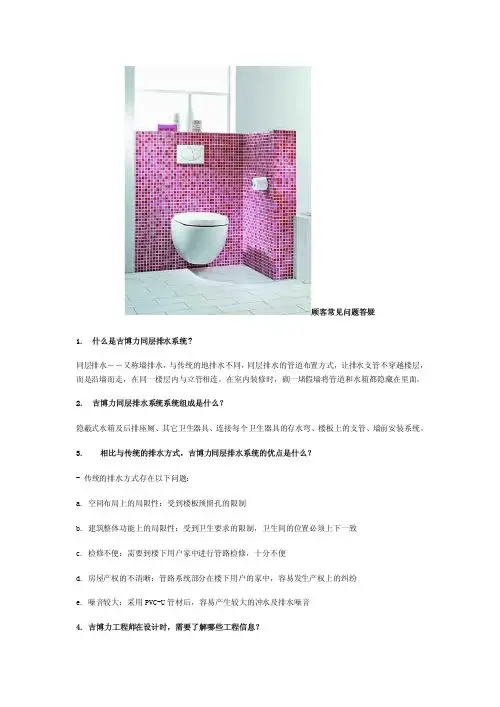

吉博力客户疑难问答
顾客常见问题答疑1. 什么是吉博力同层排水系统?同层排水――又称墙排水，与传统的地排水不同，同层排水的管道布置方式，让排水支管不穿越楼层，而是沿墙而走，在同一楼层内与立管相连。
在室内装修时，砌一堵假墙将管道和水箱都隐藏在里面。
2. 吉博力同层排水系统系统组成是什么？隐蔽式水箱及后排座厕、其它卫生器具、连接每个卫生器具的存水弯、楼板上的支管、墙前安装系统。
3. 相比与传统的排水方式，吉博力同层排水系统的优点是什么？- 传统的排水方式存在以下问题：a. 空间布局上的局限性：受到楼板预留孔的限制b. 建筑整体功能上的局限性：受到卫生要求的限制，卫生间的位置必须上下一致c. 检修不便：需要到楼下用户家中进行管路检修，十分不便d. 房屋产权的不清晰：管路系统部分在楼下用户的家中，容易发生产权上的纠纷e. 噪音较大：采用PVC-U管材后，容易产生较大的冲水及排水噪音4. 吉博力工程师在设计时，需要了解哪些工程信息？- 关于卫生间的信息Ø讨论不同卫生间的布局以及采用同层排水的可能性。
座便器到立管的距离必须在2m以内，同时地漏尽可能靠近立管。
Ø得到不同类型卫生间的图纸Ø讨论使用地漏的可能性Ø卫生间内的其他产品Ø厨房间布置Ø洗脸盆- 关于立管的信息Ø讨论系统的类型，是单立管还是多立管系统，考虑到价格我们偏向于采用单立管。
Ø立管是否直上直下Ø讨论底层管道的连接Ø楼的高度及层Ø阻火圈- 地下室或者地面管道的信息Ø讨论雨水井的方位以及地下室或地下管道的布局5. 隐蔽式有几种，各有什么用途？顶按式和侧按式两种，顶按式优点是假墙离地面低（80cm），故可用窗台边安装。
侧按式优点是适用面广，墙前墙内都可安装。
6. 请说明隐藏式水箱的材质、容积、尺寸，是否具有大小水两档的冲水量，会否冲洗排水声音过大、用户难以接受。
同层排水简介
管道
直角弯头
Y型三通 型三通
电焊管箍
厕具弯头
同层排水, 10/12/2002, Joseph wall drainage Slide 14
阻火圈
吉博力同层排水技术 吉博力建筑同层排水技术的解决措施： 吉博力建筑同层排水技术的解决措施：
名词解释：同层排水，又称墙排水， 名词解释：同层排水，又称墙排水，是指同 楼层的排水支管均不穿越楼板，都在同楼层 楼层的排水支管均不穿越楼板， 内连接到排水立管的管道布置方式，如图： 内连接到排水立管的管道布置方式，如图：
同层排水, 10/12/2002, Joseph wall drainage
Slide 5
名词解释：隔层排水，又称地排水，是指同楼层的排水支管穿越楼板，在楼下一层内连接至 名词解释：隔层排水，又称地排水，是指同楼层的排水支管穿越楼板， 排水立管的管道布置方式，如图： 排水立10/12/2002, Joseph wall drainage
Slide 3
吉博力同层排水技术 中国当前建筑排水系统的现状： 中国当前建筑排水系统的现状：
吉博力同层排水技术 中国当前关于建筑同层排水技术的尝试： 中国当前关于建筑同层排水技术的尝试：
2.国内已有一些项目采用了降板的建筑同层排水技术，如图： 国内已有一些项目采用了降板的建筑同层排水技术，如图： 国内已有一些项目采用了降板的建筑同层排水技术
同层排水, 10/12/2002, Joseph wall drainage
同层排水, 10/12/2002, Joseph wall drainage
吉博力同层排水技术
吉博力同层排水技术同层排水技术在我国应用日益广泛，预计同层排水技术将成为排水管道敷设方式的主流。
本文就同层排水三种类型最具代表性的隐蔽式安装系统作一扼要介绍。
一、同层排水技术在我国的应用同层排水技术在我国应用广泛，记得1964年我们在首都机场候机楼扩建工程的配套工程中就曾采用过同层排水技术。
当时的初衷是：排水横管在楼板下敷设，每当春季空气湿度大时，存水弯处的管外壁会结露，凝结水下滴在大便器位置，给人以污水管道漏水的错觉，十分讨厌。
当时沿用的解决办法是在存水弯下方悬挂排水槽，将凝结水引向别处，但这种简易办法影响观瞻，有识之士有鉴于此，开始研制中国方式的同层排水技术。
当时在工程中采用的同层排水技术系从改进卫生器具着手，蹲式大便器采用无前置档板，两侧带翼状踏板的超薄型蹲式大便器，由建工部北京工业建筑设计院和唐山陶瓷厂共同研制开发；坐式大便器采用后排出口坐式大便器，用提高卫生间地面标高来解决排水横管地上敷设问题，也采用在排水横管外砌筑砌体用以隐蔽管道。
为使首都机场工程取得预期效果，当年曾先期在北京工业建筑设计院的单身宿舍（现为广建宾馆）二楼进行试点工作，并取得良好效果，但不无遗撼的是，在机场工程竣工验收之后，同层排水技术由于文革和北京工业建筑设计院的解体等多种原因而未能继续深化和发展。
改革开放以后，由于商品房的出现，住宅私密性的强调和发达国家先进技术的引进，以及以人为本理念的体现，同层排水技术在新的环境、新的起点和新的高度重新被提出并得以实施，重新引起建筑给水排水专业人员的极大关注。
可以认为在不久的将来，同层排水技术将成会住宅和公共建筑排水管道敷设方式的主流。
同层排水技术或称为上排水敷设方式，其特点是排水横管在楼板下敷设，卫生器具排水管不穿越楼板，只有排水立管穿越楼板，管道的维护和检修在设置卫生器具的同层进行，不需要到下一层去清通排堵，不干扰下层住户。
二、同层排水技术的三种型式同层排水技术目前主要有三种型式：1．以吉博力房屋卫生设备工程技术有限公司隐蔽式安装系统为主要特点的同层排水技术；2．以日本排水集水器为主要特点的同层排水技术；3．以我国不降板或局部降板形式为主要特点的同层排水技术。
GEBERIT-同层排水1
Topic, Date, Name of Speaker File Name
Slide 5
System advantage – no damage to building structure 同层排水系统优点-不破坏建筑结构 同层排水系统优点 不破坏建筑结构
不破坏建筑结构 不破坏建筑结构
No damage to building structure
Topic, Date, Name of Speaker File Name
Slide 3
System Components 同层排水系统组成
The walldrainage system consists of:
-back to wall toilet with DUOFIX consealed cistern 隐藏式水箱及后排座厕 -other sanitary facilities 其它卫生器具 -Traps for every facility 连接每个卫生器具的存水弯 -branchpipes on the floor 楼板上的支管 -prewall system -墙前安装系统 墙前安装系统
浴缸落水 脸盆落水
洗衣机或洗碗机存水弯
淋浴房落水
Topic, Date, Name of Speaker File Name Slide 19
地漏
Back to main page
System Reliability & Stability 同层排水系统的可靠性
Topic, Date, Name of Speaker File Name
Topic, Date, Name of Speaker File Name
Slide 9
System advantage – Industrialized installation 同层排水系统优点-工业化安装 同层排水系统优点 工业化安装
吉博力同层排水--企业、产品介绍
吉博力同层排水系统概念
欧洲同层排水概念--卫生间排水系统除排水主立管穿越楼板外，其它连接卫生器具与主立管的管道不 穿楼板，部分管道沿墙铺设或埋在地面垫层内，用石膏板做出一面假墙将冲水水箱，给排水管道甚至 电缆隐藏起来。
13
吉博力同层排水系统简介
传统隔层排水卫生间吊顶安装前效果图
14
吉博力同层排水系统简介
21
如何避免卫生间无臭味？
水封－必要条件
h/d 0.5 – 0.8 气
水
h
d
h/d 低于 0.5
气 水
d
h/d 高于 0.8
无气 水
h d
h 合理的水力计算和管径，
管件的应用－充分条件
高效流
低效流，阻塞
无空气流通，自虹吸
22
如何避免卫生间无臭味?
苏维脱
可同时连接6根支管。 可用于污废合流或者污废分流。 在不接通气管的情况下可同时连接50个坐便器。 内部设有水流阻隔器，能保证每根支管的水流都能沿一定方
5
吉博力公司介绍
亚太新总部，上海
New HQ Shanghai 新上海总部
New Training Room 新培训室
6
吉博力公司介绍
全球规模最大的实体水力学演示塔
7
吉博力公司介绍
8
公司介绍
Know How Installed---知其然，知其所以然!
9
目录
吉博力公司介绍 同层排水概念 同层排水系统组成及优点 效果展示 工程案例
品质生活空间新趋势 —
瑞士吉博力同层排水系统
目录 吉博力公司介绍 同层排水概念 同层排水系统组成及优点 效果展示 工程案例
2
吉博力公司介绍
关于吉博力排水优点
1. 同层排水系统的优点a) 产权明晰住房建筑的发展从最早的大杂院，到几户人家煤卫合用，到独门独户，再到单体别墅，表明了人们对“产权独立”的不断追求。
谁都向往一个完全属于自己的空间，不仅是地域上的，还应当杜绝一切可能发生邻里纠纷的因素。
传统地排水方式的问题在于：1. 侵占空间。
楼上住户的排水支管侵占了楼下住户的空间，让卫生间变“矮”了。
2. 噪音干扰。
因为大家生活习惯不可能完全同步，所以当你享受安静的时候，却往往遭到楼上住户用水的噪音干扰。
3. 漏水问题。
更为糟糕的是，如果管道漏水，那么到底应该由谁出资维修？造成的装潢损失又应该由谁承担？但无论如何，被迫承受不属于自己的错误，总是不合理的。
吉博力的同层排水方式彻底解决了这一问题，排水支管位于本楼层内，再也不会给楼下住户带来诸多不便，产权关系可以得到明确的确认。
b) 个性化装修现在人们在装修卫生间时，考虑的不仅是功能化，而且越来越关注人性化的问题。
例如卫生间最好离卧室近些，水箱最好不要安装在靠近床头的墙上，浴缸最好能晒在太阳里，或许还可以在卫生间里弄个书柜？卧榻？酒吧？然而，传统的排水方式根本无法满足这些要求，因为所有管道的安装都在土建中完成，卫生间地板上的预留孔早已决定了洁具的摆放位置，而你也绝不可能到楼下人家去拆装管道，室内装璜只能局限在洁具的款式上。
同层排水系统，土建中只安装立管，室内设计师可对卫生间进行自由的布局，排水支管则在装修时按室内设计图纸进行安装。
吉博力的同层排水系统是喜欢个性化装修人群的最佳选择：1. 改变洁具的位置，布局更自由。
在吉博力的卫生间通过改变排水支管的走向或长短就可改变洁具的位置，甚至可以将卫生间设在另一个离立管较近的房间。
2. 避免了上下楼层卫生间必须对齐的尴尬。
在别墅或商业办公楼的装修设计中，上下对齐的卫生间显得非常呆板，业主往往会要求改变它们的位置，或是在办公区另设一个卫生间。
因为不需要在地上从新打孔，或在墙上另外开槽，吉博力同层排水系统能轻松满足这一要求。
吉博力同层排水系统
34
吉博力的假墙会说话
涉及户型： 2#A户型18层主卫卫生间； 卫生间面积： 11.5平米； 卫生器具： 马桶、淋浴、脸盆、干区地 漏、浴缸；
35
吉博பைடு நூலகம்的假墙会说话
涉及户型： 1#D户型标准层卫生间； 卫生间面积： 5平米； 卫生器具： 马桶、淋浴、脸盆、干区地漏；
36
吉博力的假墙会说话
涉及户型： 2#A户型标准层卫 生间； 卫生间面积： 4.5平米； 卫生器具： 马桶、淋浴、脸盆、 干区地漏；
19
如何避免卫生间无臭味？
水封－必要条件
h/d 0.5 – 0.8
气 水
h/d 低于 0.5
h/d 高于 0.8 无气 水
气
h
水
d
d
h
h
合理的水力计算和管径， 管件的应用－充分条件。
d
高效流
低效流，阻塞
无空气流通，自虹吸
水封破坏 Video 小管径浴缸 Video
20
如何避免卫生间无死角?
采用挂式洁具,无卫生死角.
完整的系统认证
作为欧洲管道协会，世界 管道协会的会员，吉博力 不断以全面系统的解决方 案，引导新的行业潮流。
26
为您提供无限的创意可能
吉博力隐蔽式卫浴安装系统提供您无限的创意 可能，完全按照您的想法规划属于自己的个性
化卫生间。
27
吉博力同层排水系统能为您带来……
a. 增强高档住宅的私密性，提高生活品质
如何做到杜绝漏水的隐患？
VS
水箱上无焊缝 可见水箱上明显接缝
18
如何实现低噪音？
采用HDPE静音管材及带有消音棱 处理的管件能大辐降低通过物体传 播的噪音。 通过物体传播的噪音
吉博力同层排水系统专业施工方案及技术措施
吉博力同层排水系统专业施工方案及技术措施1、管道系统管道采用HDPE，管材寿命理论上计算100年，目前欧洲早期使用年限已经有50年，未发生任何问题，管道内壁采用特殊镀膜技术，有效防止污垢沉积堵塞，保证排水性能。
目前国内常见的HEPE管道基本都是带蓝色或黄色条纹给水管道，其主要性能是给水耐压，伸缩系数大，材质过软，用在排水时经常发生变形或污垢堵塞等问题。
GEBERIT高密度聚乙烯（HDPE）管道采用北欧化工PE80混配料（黑料）为原料，是专用的排水管道，统一的压力等级，采用热熔连接。
管道承压不小于0.4MPA,抗负压-0.08MPA。
HDPE管道是软性材料，E弹性模量很低，它能限制以固体为载体的声音传播，能隔离以空气为载体的声音传播。
其无与伦比的防噪音性能是其他管材望尘莫及的。
HDPE管材在制造完后，经过热水回火处理，使其伸缩率≤1.0%。
该回火工艺减小了管道连接点所承受的机械强度，保证电焊管箍连接所需要的高精度要求。
因管材伸缩率小，故采用变形矫正的方式来调节热涨冷缩，而不采用伸缩节，减小了系统的漏点，保证了系统的气密性。
HDPE管道公称直径从40mm至315mm，单位长度为5m，管子密度为955kg/m3,比水还轻。
具有抗冲击、耐腐蚀、灵活的连接方式、耐磨损耐酸碱、化学性好、耐热水、柔韧性佳、耐寒性好、质量轻以及安装方便的特点。
在环保性能上有ISO14001认证。
从生态角度说，聚乙烯（PE）是由简单的碳、氢元素组合而成的，对人体、动物、植物无害；在处理焚烧过程中不会产生毒气；在生产、制造和运输过程中，消耗较少的能源。
HDPE管道配件有：束接、检查口、电焊管箍连接件、弯头、三通、防火套管、防水套管、管卡等，保证系统的气密性。
弯头部位皆采用两个45。
弯头组成一个90。
弯头；三通部位，采用Y型45。
三通，保证水力工况状况良好。
另外，HDPE管道和配件皆为欧洲原装进口。
管材及配件符合GB/T3682、GB/T1033、GB/T1040、GB/T6111标准，且进行过专业测试。
同层排水技术的利与弊
,’
! 建筑知识 " 马绍水技术 同层排水，即卫生间等 用水房间的排水横管不穿越 楼板至下层，而在同一楼层 内敷设并与排水立管相连， 管道的维护、检修和改造在 同层进行， 不致干扰下层。 目前国际上较为成熟的 同层排水技术有两种模式： 一 是 以 瑞 士 吉 博 力 ’,-.-/0 12( 公司为代 表 的 隐 蔽 式 安 装 系统；二是日本的排水集水 器式安装系统。其中吉博力 公司的技术及产品在欧洲被 广泛采用，其同层排水技术 的特点是：排水横管沿墙敷 设，连同给水管及水箱等均 整合在夹墙内，卫生器具全 部贴墙安装。除浴缸落地外， 其余均为壁挂式。这里值得 一提的是，欧洲地区的卫生 间是不使用地漏的，这意味 着卫生间楼板除墙体位置以 外的区域无任何水系统管
#%
道。与该技术配套使用的坐 便器必须选用后排水式。水 箱、 各 种 配 件 甚 至 管 道!高 密 度 聚 乙 烯 "#$%&， 需 使 用 其 公司的专用产品。 国外的同层排水技术固 然先进，并且又推出了楼板 在一般情况下即可进行同层 排水的新型地漏，以及可适 合安装不同类型附件的转换 配件， 但由于管材、 配!组&件 主要依赖进口，价格自然也 昂贵， 又因为市场需求、 使用 习惯等原因，在我国的普通 民用建筑中，很少真正采用 上述同层排水技术。目前在 国内模仿该技术仍很困难， 然而，为达到同层排水的目 的，国内一些项目也曾做过 很多尝试。如采取将排水横 管布置在结构层或墙体的管 槽中，或直接加高地面垫层 等办法，但都因为影响结构 安全、无法满足地漏安装要 求、水力条件差和使用不方 便等原因， 而被终止。现在普 遍被业内人士看好的一种作 法是：将卫生间的楼板整体 在 或 局 部 下 降 ’(()*(( ++ ， 此空间内敷设水系统横管， 卫生器具仍可使用下排式， 因而选择范围较广，地漏也 能安装并可采用传统式。 二、 优点 （ , ）可以对卫生间布局， 乃至整个建筑楼层布局进行 自由分割，还可对卫生间因 设备增减等功能变化进行修 改，以便满足使用者个性化 偏好。一改传统的排水横管 需穿越楼板，也就注定了卫 生器具的摆放位置，从而形
