防火卷帘系统安装工艺
防火卷帘系统安装工艺1.1 施工前检查(1 )施工前首先熟悉图纸、技术交底,检查外购进场的卷帘门三证(生产许可证、合格证、产品检测报告)是否齐全,数量、规格型号是否符合设计要求。
(2 )外观质量检查a.帘板表面不允许有裂缝、裂纹、穿透性孔洞及明显的压坑。
b.碳钢帘板、导轨、底板及其附件的材质都是不燃烧材料,并进行了防腐处理。
c.检查安装卷帘门的洞口上部不得设有通风管、水管等。
1.2 防火卷帘的安装工艺流程:施工前检查防火卷帘安装系统调试(1)安装前必须先确定安装位置和要求,有预埋件的用电焊固定,无预埋件的用膨胀螺栓固定牢固。
( 2)安装导轨a.导轨水平垂直度:导轨安装要牢固,预埋钢件间距不应大于 600mm ,垂直度每米不应大于5mm ,全长垂直度不应大于 20mm 。
b.卷帘嵌入导轨的深度:D <3000 ≤D <5000 ≤D <内幅宽 D ( mm )300050009000嵌入深度( mm )≥45≥50≥60c.安装卷帘卷帘水平直度不大于洞口高度的1/300 。
运行时不允许有倾斜,应当平行升降。
d.卷轴的安装卷轴平行度不大于轴间距的0.3% ,保证卷帘平行升降到地面时座板与地面间隙不大于20mm 。
e.卷帘传动机构的安装◆ 卷帘应急操作装置启动力手动牵引力不应大于150N ,手摇力应不大于50N 。
◆ 带水幕的防火卷帘传动机构应加防护罩,并进行防火处理,代替防火墙起隔火作用的防护罩应加喷水保护。
用于疏散走道、出口的钢质防火卷帘下降到 1.5m 时应有延时装置。
◆ 卷帘升降自如,传动机构运转应平稳,启闭运行的平均噪音应符合下表的规定:卷门机功率 W0.4 <W≤W ≤1.5W >1.5(KW ) 1.5DB≤50≤60≤70f.电控箱安装及电源线、控制回路布线用金属管保护并作防火处理或使用防火电缆。
交流电路与直流电路的导线不得穿于同一金属管中。
g.控制器回路对地绝缘电阻回路用途使用电压 (V)绝缘电阻(Ω)电机<300> 0.2主回路>300> 0.4控制及信号回路<150>0.1150 ~ 300>0.21.3 防火卷帘的调试(1)接通电源,检查卷轴转动是否灵活,卷门机运转是否正常。

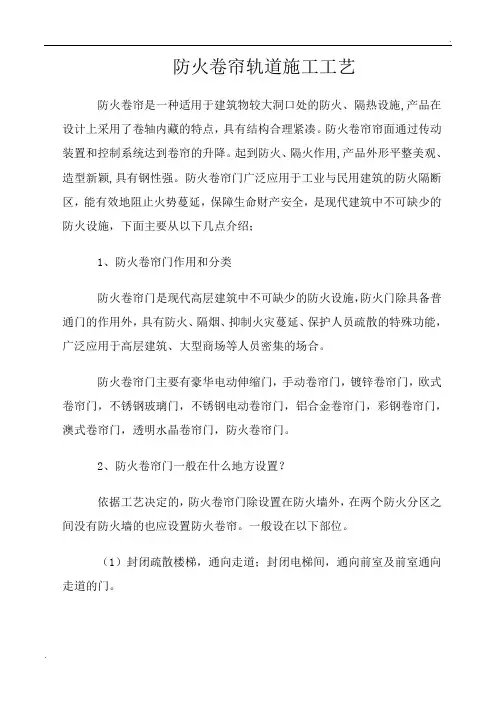

防火卷帘轨道施工工艺(完善后)
防火卷帘轨道施工工艺防火卷帘是一种适用于建筑物较大洞口处的防火、隔热设施,产品在设计上采用了卷轴内藏的特点,具有结构合理紧凑。
防火卷帘帘面通过传动装置和控制系统达到卷帘的升降。
起到防火、隔火作用,产品外形平整美观、造型新颖,具有钢性强。
防火卷帘门广泛应用于工业与民用建筑的防火隔断区,能有效地阻止火势蔓延,保障生命财产安全,是现代建筑中不可缺少的防火设施,下面主要从以下几点介绍;1、防火卷帘门作用和分类防火卷帘门是现代高层建筑中不可缺少的防火设施,防火门除具备普通门的作用外,具有防火、隔烟、抑制火灾蔓延、保护人员疏散的特殊功能,广泛应用于高层建筑、大型商场等人员密集的场合。
防火卷帘门主要有豪华电动伸缩门,手动卷帘门,镀锌卷帘门,欧式卷帘门,不锈钢玻璃门,不锈钢电动卷帘门,铝合金卷帘门,彩钢卷帘门,澳式卷帘门,透明水晶卷帘门,防火卷帘门。
2、防火卷帘门一般在什么地方设置?依据工艺决定的,防火卷帘门除设置在防火墙外,在两个防火分区之间没有防火墙的也应设置防火卷帘。
一般设在以下部位。
(1)封闭疏散楼梯,通向走道;封闭电梯间,通向前室及前室通向走道的门。
(2)划分防火分区,控制分区建筑面积所设防火墙和防火隔墙上的门。
当建筑物设置防火墙或防火门有困难时,要用防火卷帘门代替,同时须用水幕保护。
(3)规范(如GB50045-95《高层民用建筑设计防火规范》)或设计特别要求防火、防烟的隔墙分户门。
例如:附设在高层民用建筑内的固定灭火装置的设备室(钢瓶室、泡沫站等),通风、空气调节机房等的隔墙门应采用甲级防火门;经常有人停留或可燃物较多的地下室房间隔墙上的门,应采用甲级防火门;因受条件限制,必须在高层建筑内布置燃油、燃气的锅炉,可燃油油浸电力变压器,充有可燃油的高压电容器和开关等,专用房间隔墙上的门,都应采用甲级防火门。
还有设计有特殊要求的须防火的分户门,如消防监控指挥中心、档案资料室、贵重物品仓库等的分户门,通常选用甲级或乙级防火门。
防火卷帘施工中的施工工艺与验收标准
防火卷帘施工中的施工工艺与验收标准防火卷帘是建筑中重要的被动防火设施之一,其施工质量直接关系到建筑的防火性能。
为了确保防火卷帘在施工过程中能达到预期效果,本文将介绍防火卷帘施工的工艺流程以及验收标准。
一、施工工艺流程1. 材料准备在施工前,首先需要准备好防火卷帘所需的材料,包括防火卷帘布、导轨、卷帘箱等。
这些材料应符合相关的国家标准,且要有质量合格证明。
2. 安装导轨首先,需要根据设计图纸确定导轨的位置,并且确保导轨的安装位置符合规范要求。
然后,在确定的位置上进行导轨的固定和安装。
导轨的安装应牢固可靠,且与建筑结构连接良好。
3. 安装卷帘布卷帘布是防火卷帘的主要组成部分,它需要根据设计要求进行正确的安装。
首先,要确保卷帘布的长度和宽度与卷帘箱大小相匹配,并且要检查卷帘布的表面是否平整,无破损或其他质量问题。
然后,将卷帘布装入导轨中,并确保卷帘布能够顺畅地卷动和展开。
4. 安装卷帘箱卷帘箱是安装防火卷帘的关键部分,其固定和安装要符合相关的规范要求。
首先,要根据设计要求将卷帘箱固定在导轨的上部,并确保箱体的安装与建筑结构之间有足够的空间。
其次,要检查卷帘箱的封闭性能,确保卷帘箱的外观漏风和漏光的问题。
5. 系统调试在完成防火卷帘的安装后,需要进行系统的调试工作。
主要包括电气系统的连接、控制器的设置以及相关传感器的校准等。
确保防火卷帘能够正常工作,实现自动卷动和展开,以及联动控制等功能。
二、验收标准1. 施工质量在防火卷帘的施工过程中,必须严格按照相关的施工规范进行操作,确保施工质量。
例如,卷帘布的安装应平整牢固,导轨的固定要牢固可靠,卷帘箱的封闭性能要好等。
2. 功能性能防火卷帘的主要功能是在火灾发生时起到阻挡火势蔓延的作用。
因此,在验收过程中,需要对防火卷帘的功能性能进行测试,确保其能够在火灾发生时正常自动展开,并且能够与其他消防设施实现联动控制。
3. 电气系统防火卷帘的电气系统是保证其正常运行的重要组成部分。

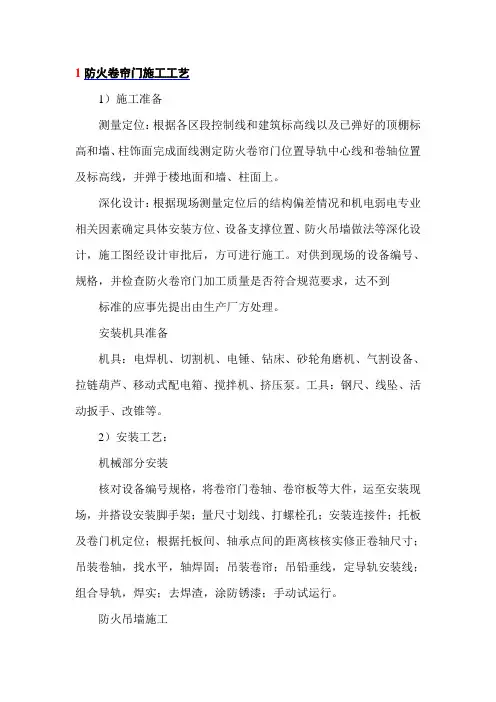

防火卷帘门施工工艺
1防火卷帘门施工工艺1)施工准备测量定位:根据各区段控制线和建筑标高线以及已弹好的顶棚标高和墙、柱饰面完成面线测定防火卷帘门位置导轨中心线和卷轴位置及标高线,并弹于楼地面和墙、柱面上。
深化设计:根据现场测量定位后的结构偏差情况和机电弱电专业相关因素确定具体安装方位、设备支撑位置、防火吊墙做法等深化设计,施工图经设计审批后,方可进行施工。
对供到现场的设备编号、规格,并检查防火卷帘门加工质量是否符合规范要求,达不到标准的应事先提出由生产厂方处理。
安装机具准备机具:电焊机、切割机、电锤、钻床、砂轮角磨机、气割设备、拉链葫芦、移动式配电箱、搅拌机、挤压泵。
工具:钢尺、线坠、活动扳手、改锥等。
2)安装工艺:机械部分安装核对设备编号规格,将卷帘门卷轴、卷帘板等大件,运至安装现场,并搭设安装脚手架;量尺寸划线、打螺栓孔;安装连接件;托板及卷门机定位;根据托板间、轴承点间的距离核核实修正卷轴尺寸;吊装卷轴,找水平,轴焊固;吊装卷帘;吊铅垂线,定导轨安装线;组合导轨,焊实;去焊渣,涂防锈漆;手动试运行。
防火吊墙施工按深化设计图位置在楼板底面弹出防火吊墙位置线。
钢支架安装:利用原楼板底面已预埋的钢板,依据深化设计节点做法按弹线位置安装角钢支架与埋板焊接。
如利用不上预埋钢板,可采用钻孔预埋M10膨胀螺栓办法解决。
经检查无误后刷防锈漆两道。
钢板网安装:在钢支架上满铺钢板网用扁铁4×40将网片与钢支架两者焊成一体,注意钢板网要拉紧,要求平整不起鼓。
喷涂工艺要点:防火涂料配合比:拌料为TN-LS双组份防火涂料(甲、乙两组份),其配合比:甲组份:乙组份:水=50:50:20(重量比)。
搅拌:先将甲组份倒入搅拌机内加水揽拌2-3分钟,然后加入乙组份,在搅拌过程中逐渐加自来水,总搅拌时间不小于5分钟,用手抓起涂料掌心向下以涂料不下落为宜。
搅拌与喷涂要紧密配合,随拌随喷,一盘拌好的料应在25分钟内喷完。
喷涂:应在钢吊架和钢板网安装隐蔽工程验收合格后,并将已安装好的防火卷帘及机电专业各专业管线成品保护好后,方可进行喷涂。
防火卷帘施工流程及验收要点

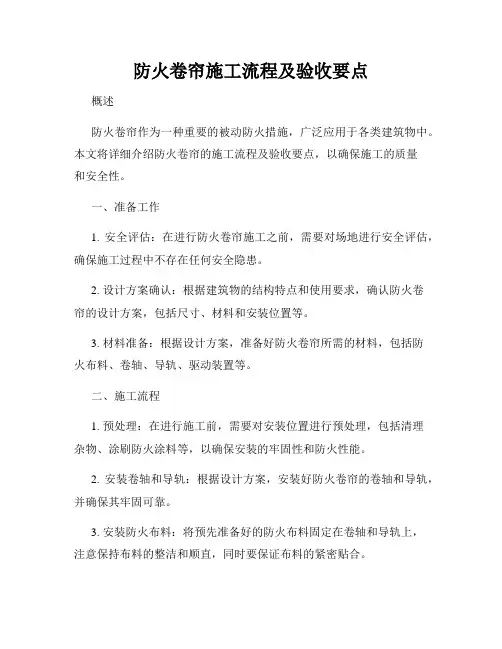

防火卷帘施工流程及验收要点概述防火卷帘作为一种重要的被动防火措施,广泛应用于各类建筑物中。
本文将详细介绍防火卷帘的施工流程及验收要点,以确保施工的质量和安全性。
一、准备工作1. 安全评估:在进行防火卷帘施工之前,需要对场地进行安全评估,确保施工过程中不存在任何安全隐患。
2. 设计方案确认:根据建筑物的结构特点和使用要求,确认防火卷帘的设计方案,包括尺寸、材料和安装位置等。
3. 材料准备:根据设计方案,准备好防火卷帘所需的材料,包括防火布料、卷轴、导轨、驱动装置等。
二、施工流程1. 预处理:在进行施工前,需要对安装位置进行预处理,包括清理杂物、涂刷防火涂料等,以确保安装的牢固性和防火性能。
2. 安装卷轴和导轨:根据设计方案,安装好防火卷帘的卷轴和导轨,并确保其牢固可靠。
3. 安装防火布料:将预先准备好的防火布料固定在卷轴和导轨上,注意保持布料的整洁和顺直,同时要保证布料的紧密贴合。
4. 配置驱动装置:连接驱动装置和防火卷帘,确保其正常运行,并进行必要的调试和测试,以确保其开合灵活、稳定。
三、验收要点1. 尺寸要求:根据设计方案,核对防火卷帘的尺寸是否符合要求,包括宽度、高度和厚度等。
2. 材料检查:对防火布料、卷轴、导轨等材料进行检查,确保其质量合格,无明显缺陷。
3. 功能测试:进行防火卷帘的开合测试,确保其运行正常,开合灵活,无卡阻、断裂等情况。
4. 防火性能测试:根据相关标准,进行防火性能测试,包括耐火时间、封闭性能等,确保防火卷帘的防火性能符合要求。
5. 安全标识和使用说明:对防火卷帘进行安全标识的布置,并提供详细的使用说明,以便用户正确操作和维护。
总结防火卷帘施工流程及验收要点对于保证防火卷帘的质量和安全性至关重要。
施工方在进行施工前要进行充分的准备工作,确保安全和质量,同时在验收过程中严格按照要求进行检查和测试,以确保防火卷帘的防火性能和使用效果能够满足相关要求,为建筑物的安全提供可靠的保障。
工艺- 防火卷帘门安装工艺流程、工艺规程
卷帘门安装工艺流程、工艺规程1.技术交底1.1 安装工艺流程固定支架→装卷筒→装挂帘片→固定导轨→电器安装→调试→安装包厢→接电源→综合调试→清理。
1.2 安装班长接受任务后,照单(材料明细表)清点材料,做到不漏、不混。
1.3在安装工地找好材料堆放场地,防潮防腐蚀,在安装中注意材料规范,不乱摆乱放,严防损坏、丢失。
1.4 依据卷帘安装结构示意图,确定安装形式(中装、侧装、中侧装),焊好所有的支架板,启闭机链轮盘支架与支架板应周边满焊,不允许有焊接缺陷,确保安全可靠。
1.5 依据卷轴长度、帘板长度、导轨长度、安装高度(甲方有特殊要求的需保证包厢底边至地平净空)找好安装基准点。
1.6 用水平管找准卷轴水平点,确定安装高度,同时保证两端在一个对称面内,不允许出现一前一后。
确定好支架基准点,依据基点,根据支架板划好膨胀螺栓孔线,打好膨胀螺栓,固定好支撑板。
1.7 支承板采用焊接形式,另加斜撑加固,确保支架牢固可靠。
1.8 吊装根据受力点位置,采用三角桁架型式,以牢固安全为准则。
2.吊装卷筒2.1 将卷筒和卷筒联轴节联接好,然后再将轴承(调心轴承)固定好。
2.2 调整卷筒水平度,允许在洞口的1/300内,并与支架板平面垂直,保证卷筒、联轴节、轴承同轴度一致,使之运转自如。
2.3 特别注意锁紧调心轴承紧固螺钉,防止卷筒轴向窜动。
3.安装启闭机3.1 在不接通电源的情况下,装上启闭机,各个旋转轴的链轮中心应同轴一至,无破损。
3.2 启闭机小链轮、大链轮的安装既要保证对称平面位移度,又要保证两链轮轴线间的不平行度。
3.3 安装链条,调节中心距。
调节螺栓,使链条胀紧合理,再锁紧螺母,避免运行时损坏齿轮箱的脚柱,同时也保证了卷帘门重定位精度,允许精度≤20mm。
3.4 特别注意活节边接处的弹性止片安装,一定要安全可靠,以免在运行中脱落。
3.5 手拉环形链条进行机械传动方面的调试,检查传动系统的灵活性,不得有传动阻滞、异声。
特级防火卷帘门制作方法
作为现代高层建筑中不可短少的防火设备,特级防火卷帘门具有防火、隔烟、抑止火灾蔓延、维护人员分散的特殊功用,普遍应用于高层建筑、大型商场等人员密集的场所。
而之所以能起到这样的作用,很大程度上还是取决于特级防火卷帘门的制作方法,才能使得能造成这样的结果。
那么,其具体的制作方法到底是怎么样的呢?第一步:安装支架板:1、装主动支承板,用螺母,弹簧挚圈,平垫圈把穿过支承扳孔的膨胀栓旋紧,要求支承板面垂直于卷轴。
2、装从动承板方向同上,但在紧螺栓前,要求水平管校核从动支承板的中心高度是否与主动支承板一致,水平度控制在洞口高度的1/300内,如有偏差及时调整。
3、支承板随整扇门的重量,有些支承板虽有膨胀栓固定,但还不够稳固,则应补以支撑或加强筋,现场固定、配焊、砖墙上固定支承板用对穿栓。
第二步:安装卷轴1、卷轴安装前,先将挂板定好方向装到卷轴上,再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。
依据大样图中卷轴的设计中心高度,在立柱或墙上定出主动支承板的中心位置,放出膨胀螺栓的中心十字线。
2、以主支承板中心为基准,用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。
3、打孔:用冲击钻打膨胀孔要求钻头垂直于柱面,若个别螺孔碰钢筋,钻不进则可适当移动,但不能影响牢固和外观。
第三步:帘板安装1、先松开卷帘上的几块帘板,用水平管,直尺校核卷帘的不平度不大于洞口高度的1/300,若倾斜超差,找出原因并进行调整。
2、利用卷轴转动,将帘板穿上,最后装上帘板底梁。
上帘板时要注意封头3、另外若事先将其余帘板穿帘在一起要特别注意在移动,捆扎时不要让帘板产生变形。
4、检查一下导轨上口圆弧弯口是否合适,然后将卷帘放下,走动遍观察是否有卡主的现象。
第四步:安装导轨1、在特级防火卷帘门的两侧确定导轨安装位置,用锤线放出导轨基准线,放出导轨连接件固定螺栓十字线,导轨超过吊顶不小于75cm。
2、将其余连接件装上,连接件与导轨之问采用点焊,每件连接件与一导轨间点焊点不少于5点,点焊的宽度不小于5 mm,焊接处绝不应穿现象发生。
防火卷帘做法
火,是人类文明的象征,但火也对人类的生存构成威胁,那就是火灾。
人类的历史,续写着与火灾作斗争的历史。
在当今科学技术日新月异的时代,消防科技也不断推陈出新,向前发展,但总的来说,消防科技正向着两个方向迅速发展,一是将火灾消灭,即灭火;二是将火灾迅速控制在一定范围内,在一定时间内不让火灾蔓延,即耐火。
在一些容易发生火灾的场所,如配电房、液化气站等地,人们采取安装防火门、防火卷帘等耐火构件以达到有效阻止火灾蔓延的目的。
但在一些特殊场所,如飞机库、大型车库、油库、超市等地,为了满足其使用功能的要求,门洞的跨度很大,防火门和普通钢质防火卷帘很难做到这样大的规格,而侧向钢质防火卷帘就具有跨度大、耐火隔热性能好等优点,因而在这些场所得到广泛应用。
侧向钢质防火卷帘之所以跨度大,主要是由它特殊的结构决定的。
普通钢质防火卷帘的运行方式为垂直启闭,卷轴和帘板都是水平的,当门洞跨度过大时,帘板自重很重,卷帘开启时需要的启动力矩很大,卷轴容易弯曲变形甚至破裂;在卷帘关闭时,自重过重会使下降速度过快甚至电机剎车失灵而造成意外事故。
而侧向钢质防火卷帘运行方式为横向水平启闭,当门洞跨度增大时,只增加帘板的数量即可,帘板和卷轴的长度是不变的,侧向钢质防火卷帘有两根卷轴,一根为驱动轴,另一根为辅助轴,驱动轴上装有拨轮,而辅助轴上装有托盘,卷帘的启闭都是通过驱动轴上的拨轮转动时拨动帘板两端的链轴实现的。
帘板上端装有滚动轴承,卷帘的运行就是通过与帘板相连的滚动轴承在水平布置的上导轨内滚动来实现的。
上导轨一般用槽钢和角钢拼焊而成,在卷帘安装时,先在建筑物横梁或天花板上适当位置打好膨胀螺栓,再将多段一定长度的角钢固定在膨胀螺栓上,将上导轨调好水平后与预先紧固的角钢焊接,每段固定角钢的膨胀螺栓数量不少于3只,每段的间距不大于600mm,以保证上导轨具有足够的强度承受帘板的自重。
由于侧向钢质防火卷帘往往安装在装修豪华的场所,如果设置下导轨就必须在地板上挖沟槽,但客户一般不愿意破坏地板,而且地板上有沟槽容易发生拌摔等意外伤害事故以及一旦在平时人们不注意的情况下槽口内掉进杂物等使卷帘关闭时发生阻碍甚至无法关闭,所以侧向钢质防火卷帘一般不设置下导轨。
防火卷帘门制作工艺流程
防火卷帘门制作工艺流程英文回答:The production process of fireproof rolling shutter doors involves several key steps to ensure the quality and functionality of the final product. Here is an overview of the manufacturing process:1. Design and Planning: The first step in the production process is the design and planning phase. This involves creating detailed blueprints and specificationsfor the fireproof rolling shutter doors, taking into account the specific requirements and dimensions of the installation location.2. Material Selection: Once the design is finalized, the next step is to select the appropriate materials for the door components. This typically includes fire-resistant metals such as steel or aluminum for the door slats, and durable hardware for the tracks and operating mechanisms.3. Cutting and Shaping: The selected materials are then cut and shaped according to the specifications outlined in the design phase. Advanced cutting machinery is used to ensure precision and consistency in the dimensions of the door components.4. Assembly: The individual components of the fireproof rolling shutter doors are then assembled by skilled technicians. This involves fitting the slats together, attaching the hardware, and integrating the operating mechanisms to ensure smooth and reliable functionality.5. Fireproofing Treatment: Once the door is assembled, it undergoes a fireproofing treatment to enhance its resistance to high temperatures and flames. This may involve the application of fire-retardant coatings or the integration of fireproof materials into the door structure.6. Quality Control: Before the doors are packaged and shipped, they undergo rigorous quality control checks to ensure that they meet industry standards for fireresistance, durability, and operational performance.7. Packaging and Shipping: The final step in the production process is the careful packaging of thefireproof rolling shutter doors to protect them during transit. Once packaged, the doors are shipped to their respective installation locations for final assembly and installation.中文回答:防火卷帘门的制作工艺流程涉及几个关键步骤,以确保最终产品的质量和功能性。
防火卷帘门安装施工方案及工艺方法
防火卷帘门安装施工方案及工艺方法一、施工工艺流程确认洞口及产品规格→左右支架安装→卷筒轴→开闭机→空载试车→帘面安装→负荷安装→负荷试车→侧导轨→导轮横梁→控制箱和按钮盒→行程限位调试→箱体护罩→验收交付。
二、施工方法1、确认洞口及产品规格安装前,依据安装任务单和报批确认的防火卷帘安装图检查测量建筑物洞口尺寸、标高以及防火卷帘产品规格、尺寸、型号、确认正确的安装位置。
2、划线确认建筑洞口及防火卷帘产品和开闭机左或右安装要求无误后,安装施工人员应首先以建筑物标高线施实划线:(1)划出建筑洞口宽度方向中心线;(2)左右支架中心卷筒轴中心的标高位置线;(3)左右支架宽度万向固定位置线划线后依据防火卷帘门安装图,对所划线位置进行检验验证其精度允差不大于3mm。
3、安装左右支架左右支架的安装按以下步骤:(1)根据安装图纸确认安装型式首先确认墙侧安装、墙中安装等安装型式。
(2)清理并找平大小支架与建筑物(墙体、柱、梁)的安装基准面。
①当安装形式为墙侧安装时:建筑有预埋件(钢板)时应在清理安装基准面后,检查校对预埋件尺寸及形状位置是否与安装图设计相符合,符合设计要求时,则以此为大小支架安装的基准面。
建筑没有预埋件或有预埋件但不符合安装技术要求时,应增设厚度等于或大于大小支架钢板厚度的钢板垫板。
依据划线位置用安全适用的膨胀螺栓固定于安装基准位置,膨胀螺栓不少于4个,且其安全系数不小于防火卷帘总重量的5倍。
安装基准面应垂直于大小支架。
②当安装形式为墙中安装肘:建筑没有预埋件时,应在清理安装基准面后,检查校对预埋件尺寸及形状位置是否与安装图纸设计相符,符合设计要求时,则以次为大小支架安装的基准面。
建筑有预埋件,且安装基准面表面平整,尺寸能达到安装要求时可直接作为艾架的安装基准面。
当支架安装基准面在建筑结构侧面和柱申表面时,结构侧表面应设预埋件;并用安全适用的膨胀螺栓固定,柱中表面及位置达到安装要求,则以此二表面作为大小支架的安装基准面。
防火卷帘门安装施工工艺方法
防火卷帘门安装施工工艺方法1、施工准备1.1技术准备熟悉卷帘门的安装图纸,检查卷帘门的预埋线路是否到位,依据施工技术和安全交底作好施工准备。
1.2材料要求(1)符合设计要求的卷帘门产品,由帘板、卷筒体、导轨、电动机传动部分组成。
(2)卷帘门按其驱动方式的不同可分为手动启闭卷帘门和电动启闭卷帘门两类。
(3)按其安装方式不同又可分为内口卷帘门和口外卷帘门两种。
(4)按其导轨的规格不同,又可分为8型、14型、16型卷帘门等类型。
(5)不论何种卷帘门均系由工厂制作成成品,运到现场安装。
2、作业条件(1)必须检查产品的基本尺寸与门窗口的尺寸是否相符,导轨,支架的数量是否正确。
(2)结构表面的找平层必须完成,达到强度、平整度符合要(3)门口预埋件、支架埋件位置正确。
3、施工工艺3.1工艺流程洞口处理→弹线→固定卷筒传动装置→空载试车→桩梁板→安装导轨→试车→清理3.2操作工艺普通卷帘门的安装方式与防火卷帘门相同,但防火卷帘门的安装要求高于普通卷帘门。
因为防火卷帘门一般采用冷扎带钢制成,必须配备温感、烟感报警系统、配备加密水喷淋系统保护后共同作用,一旦发生火情,通过自动报警系统将信号反馈给消防中心,由消防中心发出指令将卷帘门自控下降,定点延时关闭,(距地1.5~1.8m)水喷淋动作,喷水降温保护卷帘,使人员能及时疏散。
(1)洞口处理:复核洞口与产品尺寸是否相符。
防火卷帘门的洞口尺寸,可根据3模制选定。
一般洞口宽度不宜大于5m,洞口高度也不宜大于5m。
并复核预埋件位置及数量。
(2)弹线:测量洞口标高,弹出两导轨垂线及卷筒中心线。
(3)固定卷筒、传动装置:将垫板电焊在预埋铁板上,用螺丝固定卷筒的左右支架,安装卷筒。
卷筒安装后应转动灵活。
安装减速器和传动系统。
安装电气控制系统。
(4)空载试车:通电后检验电机、减速器工作情况是否正常,卷筒转动方向是否正确。
(5)装帘板:将帘板拼装起来,然后安装在卷筒上。
