奔腾电磁炉常见故障维修技巧

电磁炉故障处置方案及流程

电磁炉故障处置方案及流程
概述
电磁炉作为一种新型的烹饪设备，因为其高效、快速和安全等特点受到越来越多人的青睐。

但有时候，电磁炉也会出现各种故障，例如开机无反应、无法加热等等。

这里针对常见的电磁炉故障，提供相应的解决方案及流程。

故障处理流程
首先，当电磁炉出现故障时，我们需要根据问题所在，分别采取以下故障处理方法。

1. 开机无反应
如果按下电磁炉的开关，无反应，大概率是电源线断开或者开关故障引起的。

首先可以检查电源线是否接触良好，如果接触不良，可以重新插拔电源线。

如果电源线接触良好，可以进一步检查开关是否失效，如果是，需要更换新的开关。

2. 加热不足
当电磁炉加热不足时，需要先检查锅底是否平整，以及锅底与电磁炉面是否贴合紧密。

如果这些都没问题，可以考虑检查电磁炉面和锅底之间是否堆积了灰尘，如果堆积了，需要进行清理。

如果清理后仍然不能加热，可能是电磁炉内部损坏，需送修或更换。

3. 打火不顺
有时候，电磁炉打火不顺可以尝试以下方法进行解决。

首先，可以检查电磁炉内部是否存留水分，如果有水分应该进行清理。

其次，可以检查点火器是否正常，如果点火器失效需更换新的点火器。

4. 突然断电
如果电磁炉突然断电，一般来说是过电流保护触发，需要检查电源是否有短路或是接触不良，及时排除故障。

小结
以上便是针对电磁炉常见故障的处置方案及流程。

当出现故障时，需要先确定问题所在，采用相应的处理方法，以确保电磁炉的正常使用。

同时，需要注意日常保养，避免轻易地碰撞电磁炉表面或锅底，避免使用尖锐物品清洗锅底，以保证电磁炉的使用寿命。

奔腾电磁炉E0故障维修一例

奔腾电磁炉E0故障维修一例
河北科技大学电气工程学院张刚
今有奔腾电磁炉BT09，上电后，“嘀”的一声后，显示E0，电源指示灯闪烁，无法启动，按各按键无任何反应。
查相应资料，E0故障应为按键短路或内部电路故障；
1)目测控制板和驱动板各元件，无异常现象；
2)用万用表查各按键，均正常；
3)查辅助电源+5V，+18V正常；
4)测IGBT温度传感器，电阻冷态温度约为100K，加热该电阻，阻值下降，说明该传感器正常；
5)同理测炉盘温度传感器，正常。
由于无法确定是驱动电路还是控制电路发生故障，查驱动电路和控制电路的连接件，该电磁炉的连接接口如图1所示：
图1奔腾BT09电磁炉控制板与驱动板的连接接口
将接口的1，2脚断开，仅剩电源连接，给电磁炉加电。上电后先显示E0，然后变为Ed。这说明E0故障是存在于控制板上，驱动电路应该是正常的，故还
图3SH69P24的键盘和指示灯接口电路
图4SH69P24的数码管接口电路
从图中可以看出键盘电路与数码管的接口电路是共用的，既然键盘电路没有问题，那么是不是数码管接口电路影响了SH69P24的检测，从而显示E0。
为了验证这个猜测，将数码管焊下，加电，系统工作正常，这说明了就是由于数码管电路的漏电导致报出E旧。是重点检查控制板。
仔细分板控制板，该控制板的核心控制芯片为深圳中颖电子公司生产的4K一次性编程LCD＆LED驱动型4位单片机SH69P24，其管脚如图2所示：
图2SH69P24管脚及外围通信电路
SH69P24通过POART口控制数码管、键盘和指示灯电路，电路图如图3、图4所示：

电磁炉常见故障检修归总

电磁炉常见故障检修归总第一、加电无反应一、加电无反应的故障原因分析对于该故障现象，首先要确认所使用的电源插座内是否有正常的交流输入电压，然后打开电磁炉外壳，检查熔断器是否熔断并确定出现故障的大致部位。

加电无反应分以下两种情况。

1、熔断器损坏在电磁炉设计中熔断器的容量一般为15A 左右，自行熔断的现象很少出现，几乎都是负载电路元件损坏引起其过流烧坏。

在检测中若发现熔断器烧断，首先要检查交流输入回路、主回路的大功率元件是否击穿短路，如压敏电阻、消干扰滤波电容、整流桥、功率管等元件。

若功率管正常，整流桥、压敏电阻和消干扰电容中其一损坏，可将损坏元件更换，即可排除故障。

若发现功率管击穿短路，还需要对低压电源电路、同步电路、振荡、驱动电路、电流检测电路、功率管过压保护电路和谐振电容、330V 滤波电容等部位进行检查。

2、熔断器良好熔断器良好表明电路无过流现象，先检查电源线是否良好、电源进线插件引脚是否和电路板开焊，或低压电源电路中是否有元件引脚开焊。

若正常，加电测量5V 输出电压是否正常。

若不正常，表明低压电源电路或5V负载电路元件异常。

若5V正常，检查CPU外部电路元件或CPU。

二、加电无反应故障检修流程①熔断器损坏时应测量整流桥交流输入端的阻值，若为0或很小，应检查压敏电阻、消干扰电容、低压电源中的降压变压器、整流桥等元件。

若阻值正常，应测量功率管集电极对地阻值，若不正常，应检查整流桥、330V滤波电容、功率管等元件。

②若功率管击穿短路，先检查驱动电路元件是否正常。

驱动电路采用集成电路TA8316是,测量1 脚、7 脚对地电阻，若为0 或较小，则表明该集成电路损坏。

③若驱动电路元件正常，应测量同步检测电阻、振荡电路中的充电电阻、功率管过压保护电路元件、浪涌保护电路元件、电流检测电路元件等。

④取下加热线盘，加电测量低压电路中的18V、5V电压是否偏低。

若偏低，应检查18V、5V负载元件或低压电源电路元件。

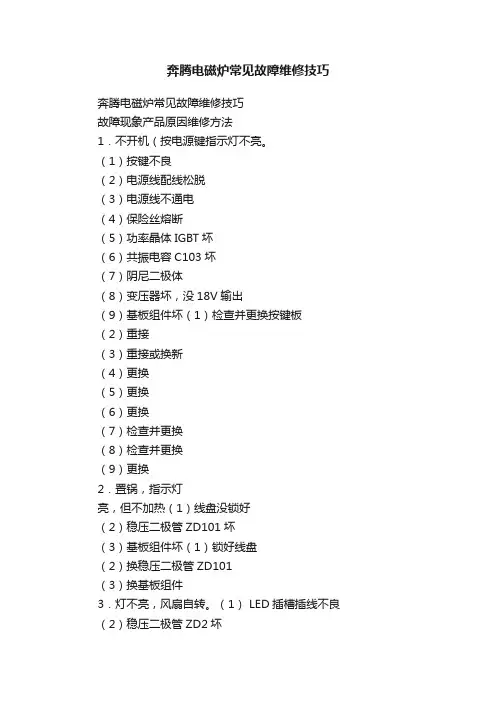

奔腾电磁炉常见故障维修技巧

奔腾电磁炉常见故障维修技巧
奔腾电磁炉常见故障维修技巧
故障现象产品原因维修方法
1．不开机（按电源键指示灯不亮。

（1）按键不良
（2）电源线配线松脱
（3）电源线不通电
（4）保险丝熔断
（5）功率晶体IGBT坏
（6）共振电容C103坏
（7）阴尼二极体
（8）变压器坏，没18V输出
（9）基板组件坏（1）检查并更换按键板（2）重接
（3）重接或换新
（4）更换
（5）更换
（6）更换
（7）检查并更换
（8）检查并更换
（9）更换
2．置锅，指示灯
亮，但不加热（1）线盘没锁好
（2）稳压二极管ZD101坏
（3）基板组件坏（1）锁好线盘
（2）换稳压二极管ZD101
（3）换基板组件
3．灯不亮，风扇自转。

（1） LED插槽插线不良（2）稳压二极管ZD2坏
（3）基板组件坏（1）重新插接或换LED板
（2）换稳压二极管ZD2
（3）换基板组件
4．加热，但指示灯不亮。

（1） LED二极管坏
（2） LED基板组件坏（1）换LED二极管
（2）换LED基板组件
5．未置锅，指示灯亮，不加热。

（1）热敏电阻配线松动或损坏（2）集成块LM339坏或集成块TA8316坏
（3）变压器插接不良
（4）基板组件坏（1）重新插接或换热敏电阻组件
（2）换LM339或TA8316
（3）检查或换主控IC
（4）换基板组件
6．功率无变化（1）可调电阻
（2）加热/定温电阻用错或短路。

电磁炉常见故障维修方法

电磁炉常见故障维修方法电磁炉是一种高效节能橱具，完全区别于传统所有的有火或无火传导加热厨具。

以下是店铺为大家整理的电磁炉常见故障维修方法，供大家参考!电磁炉常见故障维修方法一、灯不亮，风扇自转1.LED插槽插线不良重新插接或换LED板2.稳压二极管ZD2坏换稳压二极管ZD23.基板组件坏换基板组件电磁炉常见故障维修方法二、不开机(按电源键指示灯不亮)1.按键不良检查并更换按键板2.电源线配线松脱重接3.电源线不通电重接或换新4.保险丝熔断更换5.功率晶体IGBT坏更换6.共振电容C103坏更换7.阴尼二极体检查并更换8.变压器坏，没18V输出检查并更换9.基板组件坏更换电磁炉常见故障维修方法三、蜂鸣器长鸣1.热开关坏/热敏电阻坏，主控IC坏换/热开关/热敏电阻/主控IC2.振荡子坏，[2]变压器坏换振荡子，检查或更换变压器3.基板组件坏检查或更换基板组件电磁炉常见故障维修方法四、功率无变化1.可调电阻换可调电阻2.加热/定温电阻用错或短路检查加热/定温电阻3.主控IC坏检查或换主控IC5.基板组件坏换基板或换基板组件电磁炉常见故障维修方法五、置锅，灯闪烁1.比流器CT坏换比流器CT2.锅具不对，非标准锅具用正确锅具3.IC1/IC6/R501可调电阻坏检查对应器件电磁炉常见故障维修方法六、锅具正常，但闪烁并发出“叮叮”响1.锅具检测处于临界点2.更换R104阻值电磁炉常见故障维修方法七、通电无反映或不能操作1.插头与插座接触不良或或过于松动插头内金属片未接触2.把磁炉插头插好3.插座无220V电源(其它电器也不能在此插座上开机)更换插座上电开机。

电磁炉七步维修技巧

电磁炉七步维修技巧
电磁炉七步维修技巧
1、先不要忙着试机，而是要先询问用户电磁炉的故障现象及损坏原因，再试机。

2、试机时先不要坐锅，同时在电磁炉的供电电路中串联25瓦的白炽灯，以防内部短路而爆机，使故障扩大。

此时观察灯泡的亮度，如果正常亮度，说明内部已短路。

如果灯泡闪烁，说明振荡电路工作基本正常。

3、判断振荡电路是否工作，用一只蜂鸣器和一只发光二极管并联后放在炉面上可有效观察电磁炉。

发光二级管闪烁说明电磁炉工作正常。

4、打开机盖检测各路电阻，从门控管开始，包括整流桥堆、大功率电阻、4UF、2.7UF等，尽量用指针式万用表测量，测量时可用吸锡器脱开元件的一端进行。

5、常见的易损元件是:大功率大阻值，电容变小或失容、电阻变大或开路、LM339损坏。

6、按键的损坏极为简单，很可能是受潮而漏电引起。

7、很多都是电源插座引起，修复后尽量更换电源插座。

电磁炉常见故障现象及维修方法

电磁炉常见故障现象及维修方法一、故障代码显示及检查E0：无锅或锅具不合适。

•E2：线盘传感器开路，检查传感器。

•E3：电压过高，测R11、R12电压是否为2.6±0.6V；1.5±0.2V。

•E5：面板温度过高，检查位置是否装正、散热油量过少。

•E6：散热片温度过高，检查IGBT是否有空隙、传感器、散热风机是否正常。

•E7：散热片传感器开路，检查传感器。

二、各电压参数•静态输出电压标准：D62：FR104负极：输出18±0.8v•D61：FR104负极＞7.5V•VLT：输出5±0.2V•R20: 输出3±0.6V•R16: 输出2.8±0.3V三、不通电•现象：通电后，没有Bi声，也没有任何指示灯亮或闪烁，按开/关键后也没有任何反应。

•原因分析：通电后，没有Bi声，也没有任何指示灯亮或闪烁，说明电压输出不正常，应重点检查开关电源电路；1、首先按“主回路常见故障及检修”排查后，再进行下一步骤。

2、用万用表测量检查18V和5V电压输出是否正常，RF线饶电阻是否断开，开关电源元件、U3、R50、R61是否烧坏；3、用万用表二极管档，检查D61、D62、D60、ZD5、等二极管、稳压管、T1高频变压器有无击穿或开路；4、检查U3是否正常，C60、C61、C63等电容是否漏电；•注意：U3：R50烧坏，及易同时损坏：RF线饶电阻、R51、U1、ZD3、D60等元件，换装U3后，须确输入高频变压器电压参数300V，可用万用表测试检查其耐压参数，测试维持30秒以上其耐压值无明显下降。

四、通电不正常•现象：通电后，蜂鸣器乱叫，或数码管、指示灯亮乱闪，或不能开机•原因分析：蜂鸣器有叫声，或数码管、指示灯闪亮，说明18V、5V电压输出不稳定，应重点检查开关电源电压输出是否正常，或负载故障而造成电压输出不稳定；1、用万用表二极管档，检查Q3、D14、D60、D61、D62、ZD5、等二极管、稳压管有无击穿或开路；2、检查Q6三极管、Y1晶振、U3是否正常，C60、C61、C63等电容是否漏电；3、拔掉控制灯板引线，再检查18V电压和5V电压输出是否正常，是否因操作面板按键进水或有按键常通，或排线接触不良造成；4、再检查18V电压和5V电压输出是否正常，是否因芯片或其它故障而造成负载不稳定；5、更换U1再检查。

电磁炉七大常见故障及维修方法

电磁炉七大常见故障及维修方法
随着我国经济的快速发展，各类家电的普及，电磁炉使用率也越来越高，但电磁炉不可避免地出现故障，各种故障会影响电磁炉的正常使用，严重的还会对用户产生安全隐患。

下面我们就来详细介绍一下电磁炉使用过程中，常见的故障及维修方法。

首先，电磁炉在使用过程中，会出现热控器故障，这是由于热控器电路本身出现问题或者是电路元件出现故障导致的，用户可以尝试更换热控器，如果更换后仍然不正常，则可能是电路本身的问题，需要去专业的维修中心进行维修。

其次，电磁炉使用过程中，还可能出现温度传感器故障，出现这种故障的原因通常由于温度传感器电路的损坏造成的，可以更换温度传感器来修复故障。

再次，电磁炉使用过程中，还可能出现过载保护器故障，这是由于电磁炉安装的电线损坏或电磁炉本身故障引起的，可以结合用户的情况采取不同的措施，如果是电磁炉本身的问题，则可以去专业的维修中心进行维修。

第四，电磁炉使用中也可能出现时钟电路故障，这是由于时钟电路不稳定引起的，可以更换时钟电路来修复故障。

第五，电磁炉使用中也可能出现功率控制器故障，这是由于功率控制器损坏或者是电磁炉本身出现问题引起的，可以检查电磁炉本身是否有问题或者更换功率控制器来修复故障。

第六，电磁炉使用中也可能出现变频器故障，这是由变频器电路
的损坏导致的，可以更换变频器电路来修复。

最后，电磁炉使用中也可能出现热敏元件故障，这是由于热敏元件损坏或超出使用范围造成的，可以更换热敏元件来修复故障。

以上就是电磁炉使用过程中常见的故障及其维修方法，电磁炉故障一般来说，会影响用户正常使用，严重的情况还会危及到用户的安全，用户在使用电磁炉时要注意安全，并要及时发现和维修故障。

奔腾电磁炉盈科07年标准板常见故障及维修方法

电压检测电路：电压检测二极管、压敏电阻短路都会造成烧坏保险管。
首先检查IGBT是否损坏。在路测量IGBT三个引脚，有任意一个引脚和集电极（C）短路就可以断定IGBT损坏，更换原装配件即可。更换IGBT时一定要测量控制极（G）对地的18v稳压二极管Z3是否完好，假如Z3反向漏电会再次损坏IGBT；如果Z3短路会造成电磁炉报警不加热。还要检查基板上有无放电痕迹，它也是造成IGBT损坏的原因；一定要处理干净涂上灭弧灵（407）才可以。
R39
2. R1开路：保险电阻R1开路，是电源电路元器件短路引起的，重点检查—U4(13003)、U3 （ACT30B)、 Z2(5.6)、Z4(13.5)、D8、D9 有时会连带损坏，更换时应注意型号和极性。题外话：上电显示板灯全闪并伴有哔、哔. . .的报警声，是二极管 D8 开路引起，此板发生较多。 CPU、时钟电路：应保证CPU正常工作所具备的时钟、供电、复位几个电路正常；晶振可以用代换法。
I G B T
电压检测电路的维修
电压检测（VIN）电路电压值是 3.05V，当此电压过高或过低就会显示相应的故障代码：显示“E5” . 是VIN低于3.05V，当市电正常时，引起 VIN 低的元件有： R2、R3阻值变大或开路， R12短路或阻值变小（很少）， EC3漏电，D101或D102开路。显示“E6” . 是VIN高于3.05V，当时点正常时，引起 VIN 高的元件有： R12阻值变大或开路， R2、R3短路或阻值变小（万不抽一）， D101、D102、EC3是不会造成VIN值升高。
出现报警 E0 时，必须重新上电才可以消除故障指示。按键短路时蜂鸣器不鸣叫，其他报警时蜂鸣器鸣叫一声。出现E5（E6）报警时，如果电压恢复到电压允许值范围内，即120V以上280V以下则继续工作；否则仍显示故障代码。

电磁炉维修方法与技巧

电磁炉维修方法与技巧电磁炉维修方法与技巧电磁炉维修方法与技巧故障一：开机烧保险分析与维修：1、在进行电磁炉维修的时候，首先就应该先将电磁线盘的接线脚断开之后换上保险管，之后测量电容C102两端的电压，通常情况桥式整流的直流输出电压在220-300V，如果出现没有电压或者是继续烧保险的情况，这时就能判断出是桥式整流块损坏。

2、在电磁炉中如果C102两端有电压，这就说明桥式整流的直流输出正常，这时就可以判断出IGBT损坏，在IGBT的两个输出脚被击穿，那么就相当于是直流短路，重新更换IGBT，故障即可排除。

3、如果在检查的过程中桥式整流和IGBT都没有损坏，但是仍旧出现烧保险的情况，那么就可能是电磁炉的IA8316S集成块已经被损坏，通常IA8316S输出的脉冲角度过大的时候，就容易导致IGBT出现过载的现象，这时就会将保险烧坏，重新更换IA8316S集成块故障就能排除。

故障二：电磁炉开机操作各项显示正常，但是不加热。

分析与维修：1、测试TA8316S的第③脚是否显示出18V的电压，如果没有，那么就可以检查Q201、ZD201是否被击穿，如果出现被击穿的现象，那么就需要将其重新进行更换。

TA8316S的第③脚无18V电压，这时它的故障点就应该是在供电电源串联稳压电路上，这时就需要先检查构成串联稳压电路的基本元件。

2、TA8316S的第③脚有18V电压，那么电磁炉的故障就应该是在IC3集成块上TA8316S上，这时重新更换TA8316S集成块，故障即可被排除。

通常情况下LED的面板显示正常，那么就说明电脑的控制电路基本上是正常的，不会出现烧保险的情况，如果高压板正常，又有TA8316S无脉冲输出到IGBT控制极，那么IGBT就无法导通。

电磁炉维修方法1、电磁炉在使用过程中，整机无反应，但是没有出现爆机的现象的时候，将电磁炉拆开发现电磁炉的保险丝完好无损，通常出现这样的情况都可能是电磁炉的电源转换芯片烧坏了，它产生出的18V电压，经过了7805之后就会变成+5V电压供CPU进行工作，这时如果提供不出+5V电压，CPU不能进行工作，那么电磁炉也不能正常进行工作了，因此在检修时，主要检查的就是电磁炉的转换芯片。

电磁炉维修方法与技巧

电磁炉维修方法与技巧1. 检查电源插头和线路-电磁炉的正常运行与电源插头和线路是否连接牢固有很大关系。

检查插头和线路是否损坏、断电或短路。

2. 清洁电磁炉的散热器-定期清洗电磁炉的散热器，清洁过程中需断电且注意不要弄坏散热器表面。

3. 检查电磁炉的故障指示灯-如果电磁炉的故障指示灯亮了，说明该设备出现了故障。

找到并修复故障，若需更换零件，则需要找专业维修人员处理。

4. 观察电磁炉的电子显示面板-如果电子显示面板不能正常显示，可能是显示控制板的故障，需要更换或修复。

5. 检查电磁炉的电磁线圈-因为电磁线圈在工作时会发热，所以需要时常检查是否存在损坏，如有损坏则需要更换。

6. 不要过度使用电磁炉-长时间使用电磁炉可能会导致设备故障。

尽量避免过度使用，不要连续烹饪过久，以免超出电磁炉的负荷能力并导致设备故障。

7. 不要将金属物品放置在电磁炉上-虽然电磁炉可以引起金属锅具中的分子震荡数百万次每秒以产生加热效果，但在烹饪过程中，不要放置金属物品在电磁炉上，以免产生电磁干扰，受损或损坏电磁炉。

8. 检查电磁炉的电源电压-确保电磁炉使用的电源电压与设备要求的电压一致。

如果要使用电压较低的电源，则需要使用适配器或变压器。

9. 不要将电磁炉放置在潮湿的地方-在使用电磁炉时需要确保周围环境干燥，不要将电磁炉放置在潮湿的地方，以免设备故障。

10. 找专业人员修复-如果以上维护方法无法解决电磁炉故障问题，建议寻求专业人员的维修服务。

以上是10条关于电磁炉维修方法与技巧的介绍，针对有些不太理解的内容，接下来做详细描述。

1. 检查电源插头和线路电磁炉的正常运行与电源插头和线路是否连接牢固有很大关系。

在使用前应仔细检查一下插头和接头是否紧固。

检查电源线路是否损坏、断电或短路。

如果需要更换电源线路，则需要找专业人员来更换。

2. 清洁电磁炉的散热器散热器可以排除发热体内部余热，摆脱机器内部热量，维护电磁炉的正常运行。

因为散热器会受到烹饪的食物油渍的污染和灰尘，耽误热量散发，所以长时间不清理会影响食用安全和电磁炉寿命。

电磁炉维修一般步骤及方法

电磁炉维修一般步骤及方法电磁炉是现代家庭常见的一种厨房电器，它通过电磁感应加热原理来加热食物。

然而，就像其他家电一样，电磁炉也会出现故障。

修理电磁炉并不是一项难事，只要掌握一般的维修步骤和方法，就能解决许多常见的问题。

接下来，我们将介绍一般的电磁炉维修步骤和方法。

一、检查电源线和插座电磁炉不工作的第一步是检查电源线和插座。

有时候，电磁炉无法正常工作的原因可能是电源线松动或插座没有通电。

我们可以检查电源线是否插紧，然后检查插座是否正常。

如果发现问题，我们可以重新插紧电源线，或者更换一个正常的插座。

二、检查控制面板如果电磁炉插座正常，但无法正常工作，那么可能是控制面板出了问题。

我们可以仔细检查控制面板是否有明显的损坏或松动情况。

有时候，控制面板的连接线可能会松动或脱落，导致电磁炉无法正常工作。

此时，我们可以重新连接或更换控制面板。

三、检查加热器如果电磁炉无法加热食物，那么可能是加热器出了问题。

我们可以打开电磁炉，检查加热器是否正常工作。

首先，我们需要断开电源，然后用扳手或螺丝刀拆下电磁炉顶部的盖板。

然后，我们可以看到加热器的位置。

如果加热器损坏或短路，我们可以选择修复或更换加热器。

四、检查电子元件电磁炉的电子元件也是可能出现故障的部分。

例如，电磁炉的电容器、电阻器、继电器等元件都可能出现损坏或老化的情况。

我们可以使用万用表进行测量，来确定这些元件是否正常工作。

如果发现元件损坏，我们可以选择修复或更换它们。

五、检查电路板如果电磁炉仍然无法正常工作，那么可能是电路板出了问题。

电路板是电磁炉的核心部件，负责控制加热器和其他功能。

如果电路板损坏，我们可以选择修复或更换整个电路板。

修理电路板需要一定的技术和经验，如果自己无法完成修复，建议寻求专业人士的帮助。

六、检查其他部件除了上述部件，电磁炉的其他部件也可能导致故障。

例如，电磁炉的散热器、风扇等部件也需要检查。

如果散热器堵塞或风扇损坏，可能会导致电磁炉过热，从而影响正常工作。

奔腾电磁炉维修手册

第一篇电磁炉第一章电磁炉工作原理电磁炉工作原理是基于电磁感应加热的原理。

由于电磁炉没有明火，所以从安全性角度出发他优于电阻丝加热和燃气加热，不容易引起火灾或瓦斯中毒的危险。

它的基本原理是先将交流电变成直流电，随后再将直流电变成高频交流电（即AC-DC-AC变换技术）高频交流电的频率通常在20KHZ~30KHZ之间，我们再把高频交流电送入一扁平的线盘，使之产生高频交流磁场。

如果我们把导磁性的锅子置于该磁场中间，那么磁场就会在锅底产生涡流而产生热量将锅底加热。

显而易见前提是锅底本身必须由不锈钢或铁制成。

由于发热只能在锅底产生，不会将周围空气加热因此热效率明显高于用明火加热的方式。

微电脑电磁炉是在控制电路中加入了主控CPU芯片，使电磁炉使用更为方便可靠。

如CPU芯片可以很圆满的完成过电压，过电流，过热，定时，恒功率加热，以及大功率开关元件的保护等功能。

电磁炉工作流程图：第二章命名规则一、产品命名方式P C20N B1%）C”表示二、说明1、产品分类代号：P表示奔腾，C表示电磁炉，PC即奔腾电磁炉。

2、规格代号：电磁炉的规格按额定功率进行划分，用功率的1/100所得数值表示。

如2000瓦的，用20表示，3、显示方式代号：显示方式发光二极管显示（LED）数码（Number）管显示液晶显示（LCD）VFD显示代号 E N C V第三章电磁炉电路原理图一、电路板基本介绍奔腾电磁炉虽然种类繁多，且功能复杂，但由于奔腾大部份电磁炉采用的是标准电路板，其主控电路原理一样，区别只是零件参数的差异及CPU程序不同而己，另外电路的各项测控主要由一块8位4K内存的单片机组成（CPU）,外围线路简单且零件极少,并设有故障报警功能,故电路可靠性高,维修容易,维修时根据故障报警指示,对应检修相关单元电路,大部分均可轻易解决。

目前奔腾电磁炉共采用2套标准电路板，分别为迅磁标准板和拓邦标准板，现就2套板的电路给予分别介绍。

PC20N系列标准板主板图（迅磁）PC18/PC18A/PC18D/PC18C主板电路图二、特殊零部件介绍1、LM339集成电路LM339内置四个翻转电压为6mV的电压比较器,当电压比较器输入端电压正向时(+输入端电压高于-入输端电压), 置于LM339内部控制输出端的三极管截止, 此时输出端相当于开路; 当电压比较器输入端电压反向时(-输入端电压高于+输入端电压), 置于LM339内部控制输出端的三极管导通, 将比较器外部接入输出端的电压拉低,此时输出端为0V。

奔腾电磁炉故障代码

奔腾电磁炉故障代码1. 引言电磁炉是现代厨房不可或缺的烹饪工具之一，它利用电磁感应原理加热锅底，具有快速、高效、安全等优点。

然而，就像其他电子设备一样，电磁炉也可能会出现故障。

本文将介绍奔腾电磁炉常见的故障代码及其解决方法，帮助用户在使用中遇到问题时能够快速解决。

2. 常见故障代码及解决方法2.1 E0故障代码E0通常表示电磁炉的供电异常，解决方法如下：1.检查电源开关是否已打开，确保电磁炉已接通电源。

2.检查电源插座是否正常工作，可以尝试将插头插入其他插座试一下。

3.检查电磁炉的电源线是否损坏，如有损坏需更换电源线。

2.2 E1故障代码E1通常表示电磁炉的传感器故障，解决方法如下：1.关闭电磁炉电源，等待数分钟后再重新通电，重启电磁炉。

2.检查电磁炉的传感器是否被污染，需要定期清洁电磁炉，特别是使用过程中易沾染油污的传感器部分。

3.如果以上方法无效，建议联系售后服务人员进行维修。

2.3 E2故障代码E2通常表示电磁炉的温度传感器故障，解决方法如下：1.关闭电磁炉电源，等待数分钟后再重新通电，重启电磁炉。

2.检查电磁炉的温度传感器是否损坏，如果损坏需更换传感器。

3.如果问题仍然存在，建议联系售后服务人员进行维修。

2.4 E3故障代码E3通常表示电磁炉的开关故障，解决方法如下：1.检查电磁炉的开关是否损坏，如果损坏需更换开关。

2.检查电磁炉的控制面板是否正常工作，可能需要重新插拔控制面板连接线，确保连接稳固。

3.如果以上方法无效，建议联系售后服务人员进行维修。

2.5 E4故障代码E4通常表示电磁炉的过温故障，解决方法如下：1.关闭电磁炉电源，等待电磁炉降温后再重新通电，重启电磁炉。

2.检查电磁炉的通风口是否被阻塞，清理通风口以确保散热正常。

3.如果电磁炉经常出现过温故障，建议联系售后服务人员进行维修。

2.6 其他故障代码除了以上列举的故障代码外，奔腾电磁炉还可能出现其他故障，例如E5、E6等代码。

电磁炉十大故障维修方法

电磁炉十大故障维修方法电磁炉是现代生活中常见的一种厨房电器，它具有加热快、省电、易清洁等优点，因此受到了很多人的喜爱。

然而，使用电磁炉的过程中难免会出现一些故障，比如无法开机、温度不均匀、炉面不工作等等。

接下来，我将介绍电磁炉常见的十大故障以及对应的维修方法。

一、无法开机如果电磁炉无法开机，首先要检查电源是否通电，可以尝试插拔电源线或者更换插座。

如果电源正常，但仍无法开机，可能是因为控制器故障，需要联系售后维修。

二、温度不均匀电磁炉温度不均匀的原因可能是炉面不平或者加热线圈坏了。

可以用水平仪检查炉面是否平整，如果不平整可以调整脚垫来解决。

如果炉面平整但温度仍不均匀，可能是加热线圈有问题，需要联系售后维修。

三、炉面不工作如果电磁炉的炉面不工作，可能是由于控制器或者触摸按键出现故障。

可以尝试重新插拔电源线或者重启电磁炉，如果问题仍然存在，需要联系售后维修。

四、发出噪音电磁炉使用过程中如果发出噪音，可能是内部的风扇或者散热器有问题。

可以检查是否有灰尘或异物堵塞，清理之后问题可能会解决。

如果清理后仍然有噪音，需要联系售后维修。

五、显示屏无法显示如果电磁炉的显示屏无法显示，可能是控制器或者显示屏本身出现故障。

可以尝试重新插拔电源线或者重启电磁炉，如果问题仍然存在，需要联系售后维修。

六、加热时间过长电磁炉加热时间过长的原因可能是功率设置不合理或者加热线圈老化。

可以检查功率设置是否正确，如果正确但问题仍然存在，可能是加热线圈老化，需要联系售后维修。

七、无法调节功率如果电磁炉无法调节功率，可能是控制器或者触摸按键出现故障。

可以尝试重新插拔电源线或者重启电磁炉，如果问题仍然存在，需要联系售后维修。

八、电磁辐射过大电磁炉使用过程中如果电磁辐射过大，可能是因为加热线圈或者电源线出现故障。

可以检查加热线圈和电源线是否有损坏，如有损坏需要联系售后维修。

九、漏电如果电磁炉使用过程中出现漏电，可能是电源线或者插座出现问题。

可以更换电源线或者插座，如问题仍然存在，需要联系售后维修。

电磁炉常见故障以及维修方法

电磁炉常见故障以及维修方法
常见的电磁炉故障和维修方法包括：
1. 不能加热：检查电磁炉是否通电，插头是否松动。

如果插头正常，可能是电源线路故障，需要检查线路连接是否松动或线路是否短路。

如果线路正常，可能是电磁炉的开关故障，需要更换开关。

2. 加热不均匀：可能是电磁炉的加热盘表面不平整或有杂质，需要清洁加热盘并将平整。

另外，可能是电磁线圈损坏，需要更换电磁线圈。

3. 显示故障：如果电磁炉的显示屏出现乱码或无法显示，可能是电磁炉的控制板故障，需要更换控制板。

4. 无法控制温度：如果电磁炉的温度调节失效，可能是温度传感器故障，需要更换温度传感器。

另外，可能是电磁炉的控制电路板故障，需要更换控制电路板。

5. 出现电磁波干扰：电磁炉可能会对其它电器设备产生干扰，导致干扰设备无法正常工作。

在这种情况下，可以尝试将电磁炉与其他电器设备保持一定距离，或使用屏蔽材料隔离电磁波。

请注意，在维修电磁炉时需要注意安全，最好请专业人员或厂家进行维修。

电磁炉常见问题维修手册

电磁炉常见问题维修手册一、背景介绍电磁炉作为一种新型的厨房电器，因其高效、安全、节能的特点，受到越来越多家庭的青睐。

然而，在使用过程中，我们也常常会遇到一些问题，例如炉面不加热、显示屏异常等。

本手册旨在为用户提供电磁炉常见问题的维修指导，帮助您解决各类疑难杂症。

二、常见问题及解决方法1. 炉面不加热可能原因：1) 电源故障：检查插座是否正常供电，重新插拔电源线。

2) 温度设置错误：确认温度设置正确。

3) 瓦数过高：检查电磁炉瓦数是否超过承载能力。

解决方法：根据情况排除相应问题，确保电磁炉的正常运作。

2. 显示屏异常可能原因：1) 电源故障：检查电源供电是否正常。

2) 过热保护触发：待电磁炉冷却后重新启动。

3) 控制面板损坏：联系售后服务中心进行维修。

解决方法：根据显示屏异常的具体情况，依次排查以上可能原因，并采取相应的修复措施。

3. 炉面温度不均匀可能原因：1) 炉面不平整：调整炉面使其均匀接触锅底。

2) 锅具不适用：使用质量更好的适合电磁炉的锅具。

解决方法：将炉面调整平整，确保锅具与炉面紧密贴合，提高炉面的传热效果，从而实现炉面温度的均匀。

4. 电磁炉发出异常声音可能原因：1) 炉线松动：检查电磁炉连接线是否松动，重新插紧。

2) 冷却风扇故障：清洁或更换冷却风扇。

解决方法：排除电磁炉连接线的松动问题，并清洁或更换冷却风扇，确保电磁炉正常工作，不发出异常声音。

5. 操作面板按钮失灵可能原因：1) 静电干扰：使用干燥手指轻按按钮。

2) 面板损坏：联系售后服务中心进行维修。

解决方法：尝试使用干燥手指轻按按钮，排除静电干扰引起的故障。

若问题依然存在，请联系售后服务中心进行进一步的检修。

6. 炉具受热不均匀可能原因：1) 炉面尺寸与锅具不匹配：更换合适尺寸的锅具。

2) 锅底不平整：修复或更换底部不平整的锅具。

解决方法：根据具体情况选择合适尺寸且底部平整的锅具，确保炉具能够均匀受热，提高烹饪效果。

三、维护保养1. 清洁定期清洁电磁炉的炉面和控制面板，使用软布擦拭，避免使用带有酸碱性的清洁剂，以免损坏表面。

电磁炉常见故障及维修方法

电磁炉常见故障及维修方法
1.电源线断路
（1）维修方法：
A、检查电源接触是否接触良好，比如拔插电源是不是松动了，或者线路里是否有接头过热。

B、如果是线路接电磁炉的熔断器坏了，可以更换新的熔断器或者重新插接电源线。

C、如果有脱筋的电源线，需要更换新的电源线。

2.煤气泄漏
（1）维修方法：
A、检查电磁炉的煤气管是否松动，如果松动就拧紧；
B、检查管子是否应有裂痕或破洞，应及时更换新管；
C、如果煤气管经常松动，建议用耐热胶绑紧。

3.调节故障
（1）维修方法：
A、检查控制面板上面的指示器，某个开关有没有断掉；
B、检查电磁炉内部的温度控制器是否正常，如果无法调节，可以考虑更换新的温度控制器。

4.温度漂移
（1）维修方法：
A、先检查电磁炉的温度控制器是否正常，如果不正常应先排除故障；
B、再检查外壳的温度，如果电磁炉的外壳太热，可以考虑安装散热器或者更换一个更大功率的热源；
C、另外，温度漂移也可能是湿到了电路板或其他电子元件，可以将它们移到一个阴凉而干燥的地方。

电磁炉常见故障以及维修方法

电磁炉常见故障以及维修方法1、爆机—烧保险和IGBT。

具体表现是通电没反应，整机不工作。

我们拆开机子，会发现保险烧爆了，而且爆得很厉害，保险的玻璃壁上都给烧黑了。

我们进一步检查，会发现在那个大散热器下面的IGBT也击穿了，有时连带把整流桥也烧了，不过整流桥比IGBT结实多了，一般情况下，只烧IGBT。

遇到这种情况，我们不要急于更换零件试机。

还要查一查有没有其它的坏件。

我遇到这种情况，就把电路中所有大阻值大体型的电阻都测量一遍，还有驱动IGBT的那两个三极管(8050，8550)也要测量，再看一看300V滤波电容和0.33uF谐振电容有没有鼓包。

如果这些都没问题，就把除了IGBT之外的所有坏零件全部换新。

此时通电试机，测+5V、+15V或+18V、IGBT的B极0V是不是正常。

只有这几个电压正常了，才能安装IGBT。

这样能排除大部分爆机故障。

2、整机无反应，但没有爆机。

试机，整机不工作，拆开电磁炉，发现保险丝完好。

这种情况一般是电磁炉的电源转换芯片烧坏了，它一般产生18V电压，再经7805变成+5V电压供CPU工作，没了+5V，CPU不工作，整机当然不工作了。

电磁炉中这类芯片一般都用viper12a、viper22a、thx203h等。

测电源转换芯片外围，看是不是有连带损坏的小器件，如果有，更换之。

3、能开机，但显示故障代码。

这类故障要先搞清代码的含义，然后再有目的的维修。

网上的电磁炉故障代码很多，我们可以充分利用。

这类故障一般都是那些大阻值大身材的电阻变值了，可以一个个地测，有变值的就更换。

同时要查互感器、300v5uF电容、热敏电阻和电磁炉中唯一的那个电位器。

只要这几个地方查到了，这类故障一般也可以排除。

少数的也可能是由LM339损坏所致，可通过代换的方法验证。

奔腾电磁炉维修手册

第一篇电磁炉第一章电磁炉工作原理电磁炉工作原理是基于电磁感应加热的原理。

由于电磁炉没有明火，所以从安全性角度出发他优于电阻丝加热和燃气加热，不容易引起火灾或瓦斯中毒的危险。

它的基本原理是先将交流电变成直流电，随后再将直流电变成高频交流电（即AC-DC-AC变换技术）高频交流电的频率通常在20KHZ~30KHZ之间，我们再把高频交流电送入一扁平的线盘，使之产生高频交流磁场。

如果我们把导磁性的锅子置于该磁场中间，那么磁场就会在锅底产生涡流而产生热量将锅底加热。

显而易见前提是锅底本身必须由不锈钢或铁制成。

由于发热只能在锅底产生，不会将周围空气加热因此热效率明显高于用明火加热的方式。

微电脑电磁炉是在控制电路中加入了主控CPU芯片，使电磁炉使用更为方便可靠。

如CPU芯片可以很圆满的完成过电压，过电流，过热，定时，恒功率加热，以及大功率开关元件的保护等功能。

电磁炉工作流程图：第二章命名规则一、产品命名方式P C20N B1%）C”表示二、说明1、产品分类代号：P表示奔腾，C表示电磁炉，PC即奔腾电磁炉。

2、规格代号：电磁炉的规格按额定功率进行划分，用功率的1/100所得数值表示。

如2000瓦的，用20表示，3、显示方式代号：显示方式发光二极管显示（LED）数码（Number）管显示液晶显示（LCD）VFD显示代号 E N C V第三章电磁炉电路原理图一、电路板基本介绍奔腾电磁炉虽然种类繁多，且功能复杂，但由于奔腾大部份电磁炉采用的是标准电路板，其主控电路原理一样，区别只是零件参数的差异及CPU程序不同而己，另外电路的各项测控主要由一块8位4K内存的单片机组成（CPU）,外围线路简单且零件极少,并设有故障报警功能,故电路可靠性高,维修容易,维修时根据故障报警指示,对应检修相关单元电路,大部分均可轻易解决。

目前奔腾电磁炉共采用2套标准电路板，分别为迅磁标准板和拓邦标准板，现就2套板的电路给予分别介绍。

PC20N系列标准板主板图（迅磁）PC18/PC18A/PC18D/PC18C主板电路图二、特殊零部件介绍1、LM339集成电路LM339内置四个翻转电压为6mV的电压比较器,当电压比较器输入端电压正向时(+输入端电压高于-入输端电压), 置于LM339内部控制输出端的三极管截止, 此时输出端相当于开路; 当电压比较器输入端电压反向时(-输入端电压高于+输入端电压), 置于LM339内部控制输出端的三极管导通, 将比较器外部接入输出端的电压拉低,此时输出端为0V。
