MQ-303A(酒精传感器)
基于MQ-3的酒精检测系统设计
基于MQ-3的酒精检测系统设计酒精检测系统是现代社会中十分重要的一项技术，它可以在酒驾、工业生产等方面起到重要的作用。
本文将以MQ-3酒精传感器为基础，设计一个简单的酒精检测系统，以帮助人们更好地了解酒精检测技术的原理和应用。
一、MQ-3酒精传感器的工作原理MQ-3酒精传感器是一种半导体气体敏感传感器，能够快速、精准地检测出空气中的酒精浓度。
它采用了若干种敏感材料，并通过加热来使这些材料敏感气体的浓度发生变化。
在MQ-3传感器中，当待测气体进入传感器后，敏感元件会与气体发生化学反应，从而改变其电阻值。
通过测量这个电阻值的变化，就能够得到气体的浓度。
二、设计方案1. 硬件设计根据MQ-3传感器的工作原理，设计一个简单的酒精检测系统。
系统主要由传感器模块、数据处理模块和显示模块组成。
传感器模块：采用MQ-3酒精传感器作为检测元件，通过连接器与其他模块进行连接。
数据处理模块：采用单片机作为数据处理核心，负责采集传感器输出的模拟信号，并进行模数转换，最终将数字信号发送到显示模块。
显示模块：采用数码管或LCD屏幕显示酒精浓度数值，方便用户了解实时的酒精浓度。
设计一个简单的软件程序，用于单片机的数据采集、处理和显示。
数据采集：通过单片机的模拟输入端口连接传感器，实时采集传感器输出的模拟信号。
数据处理：将模拟信号进行模数转换，得到数字信号。
3. 系统整合将硬件模块与软件程序整合到一起，形成一个完整的酒精检测系统。
通过调试和测试，确保系统能够准确、稳定地检测出空气中的酒精浓度，并将结果显示出来。
三、系统应用这样的酒精检测系统可以广泛应用于各种场景中，例如：1. 交通安全领域：可以安装在汽车内部，实时监测驾驶员的酒精浓度，及时警示酒驾行为。
2. 工业生产领域：可以安装在工厂内部或化工厂，监测生产过程中空气中的酒精浓度，保证员工的安全。
3. 公共场所：可以安装在酒吧、餐厅等公共场所，监测室内空气中的酒精浓度，及时通风换气。
mq3酒精传感器原理
mq3酒精传感器原理酒精传感器是一种能够检测空气中酒精浓度的传感器。
mq3酒精传感器是一种常见的酒精传感器，它具有高灵敏度、快速响应和稳定性好的特点，被广泛应用于酒驾检测、酒精检测仪器等领域。
mq3酒精传感器的原理是基于半导体气体传感器的工作原理。
半导体气体传感器通过氧化物敏感层的电阻变化来检测目标气体的浓度。
mq3酒精传感器的敏感层通常由铂、二氧化锡和氧化铝等混合物组成。
当酒精气体进入传感器，它会与敏感层发生反应，使得敏感层的电阻发生变化。
mq3酒精传感器的工作过程可以分为两个阶段：加热和检测。
在加热阶段，传感器内部的加热元件会产生热量，使得敏感层达到工作温度。
在检测阶段，当酒精气体进入传感器，它会与敏感层发生化学反应，导致敏感层的电阻发生变化。
传感器会根据电阻的变化来输出相应的电信号，从而实现对酒精浓度的检测。
mq3酒精传感器的灵敏度取决于敏感层的材料和结构。
敏感层的设计可以使其对酒精具有高选择性，从而减少对其他气体的干扰。
此外，传感器还可以通过调整敏感层的厚度和微结构来改变其灵敏度和响应速度。
mq3酒精传感器的输出信号通常是模拟信号。
为了方便使用，传感器通常会与微控制器或模数转换器相连，将模拟信号转换为数字信号。
通过对数字信号的处理和分析，可以得到目标酒精浓度的数值。
酒精传感器在酒驾检测、酒精检测仪器等领域起着重要的作用。
它可以帮助人们检测出空气中的酒精浓度，从而保障交通安全和公共秩序。
此外，酒精传感器还可以应用于工业生产中，用于监测酒精溶剂的浓度，以防止事故的发生。
mq3酒精传感器是一种基于半导体气体传感器原理的酒精检测传感器。
它通过敏感层的电阻变化来检测酒精浓度，并输出相应的电信号。
酒精传感器在酒驾检测、酒精检测仪器等领域具有广泛的应用前景。
通过不断的研究和改进，相信酒精传感器将在未来发挥更大的作用，为人们的生活和工作带来更多的便利和安全。
MQ3 系列乙醇(酒精)气体传感器
MQ3系列乙醇（酒精）气体传感器
产品名称
MQ3系列乙醇（酒精）气体传感器
品牌
HanWei
原产地
CHINA
产品规格
MQ-3型适用于酒精
检测范围为10ppm～2000ppm，
灵敏度高，输出信号为伏特级；
尺寸：D17*H10
连续工作使用寿命大于叁年，可靠性好。可根据用户要求调整外型及参数
提供应用设计服务
产品优点
19年丰富的制造经验
灵敏可靠
抗干扰
快速交货
价格低廉
OEM定牌制造接受客户规格
主要市场
Worldwide
点击图片放大

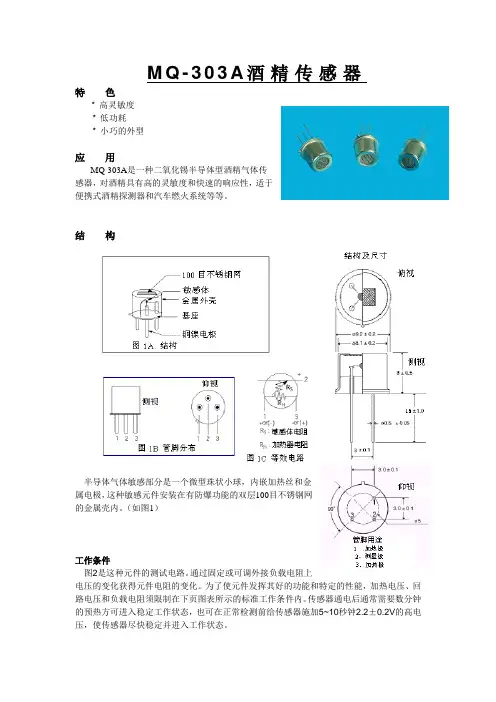

MQ-303A酒精传感器
M Q-303A酒精传感器
特色
* 高灵敏度
* 低功耗
* 小巧的外型
应用
MQ-303A是一种二氧化锡半导体型酒精气体传
感器，对酒精具有高的灵敏度和快速的响应性，适于
便携式酒精探测器和汽车燃火系统等等。
结构
半导体气体敏感部分是一个微型珠状小球，内嵌加热丝和金
属电极，这种敏感元件安装在有防爆功能的双层100目不锈钢网
的金属壳内。
（如图1）
工作条件
图2是这种元件的测试电路。
通过固定或可调外接负载电阻上
电压的变化获得元件电阻的变化。
为了使元件发挥其好的功能和特定的性能，加热电压、回路电压和负载电阻须限制在下页图表所示的标准工作条件内。
传感器通电后通常需要数分钟的预热方可进入稳定工作状态，也可在正常检测前给传感器施加5~10秒钟2.2±0.2V的高电压，使传感器尽快稳定并进入工作状态。
灵敏度特性
图3是MQ-303A的灵敏度特性曲线图。
灵敏度特性图反映了元件电阻和气体浓度之间的关系。
元件的电阻与气体的浓度呈对数关系，随气体浓度的增加而减小。
MQ-3酒精传感器的介绍
2.3.1酒精传感器的介绍酒精传感器MQ-3 的基本原理可简述为将探测到的酒精浓度转换成有用电信号的器件，并根据这些电信号的强弱就可以获得与待测气体在环境中的存在情况有关的信息[11]。
MQ-3 型气敏传感器由陶瓷管和二氧化硅敏感层、测量电极和加热器构成的敏感元件固定在塑料或不锈钢的腔体内，加热器为气敏元件的工作提供了必要的工作条件。
气敏传感器的外观和相应的结构形式如图2.4 所示，它是由微型氧化铝陶瓷管、氧化锌敏感层，测量引脚电极和温度加热器组成[12]。
敏感元件固定在塑料或不绣钢制成的腔体内，加热器为气敏元件提供了必要的工作条件。
封装好的气敏元件有六个管脚输出，其中四个用于信号的取出，二个用于提供加热的电流。
图2.4 酒精传感器的外观和相应的结构形式图中①、②、③分别表示MQ-3 乙醇传感器的引脚排列图、引脚功能图、使用接线图。
其中H-H 表示加热极（5V），A-A、B-B 传感器表示敏感元件的两个极，图③中框图中“V”为传感器的工作电压，同时也是加热的电压。
在工作时，气敏传感器的加热电压选取交流或直流5V 均可。
当其被受热后，加温室环境中的可燃气体浓度迅速增大，传感器的内阻阻值将会迅速降低，利用该特性并结合电路分析中的分压原理，分析便得知Vout 的值将逐渐增大，当超过预设定的阈值时，可产生相应的操作[13]。
经过处理后检测信号由电阻值转变成电压值，就可用于后续电路进行A/D 转换和处理。
传感器的标准回路有两部分组成。
其一为加热回路，其二为信号输出回路，它可以准确反映传感器表面的电阻值变化。
传感器表面电阻Rs 的变化，是通过与其串联的负载电阻R L 上的有效电压信号U RL输出获得的。
二者之间的关系表述为：R S/R L= (V－U RL )/U RL……………………………(2-1)其中，V 为回路电压，电压为10V，负载电阻R L可调为0.5—200KΩ。
负载电阻R L可调，加热电压一般为5V。

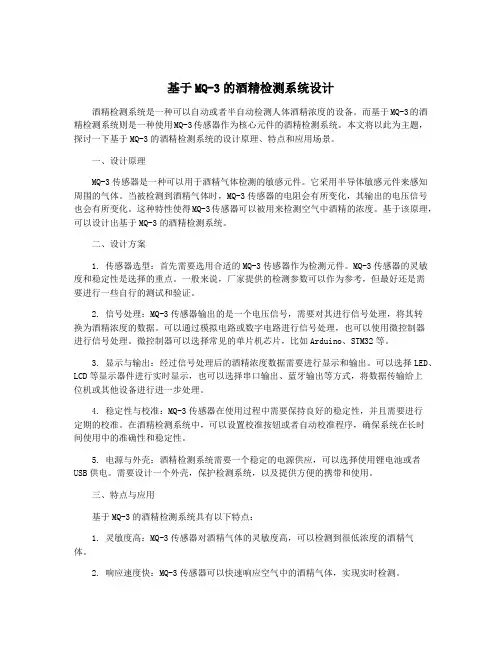

基于MQ-3的酒精检测系统设计
基于MQ-3的酒精检测系统设计酒精检测系统是一种可以自动或者半自动检测人体酒精浓度的设备。
而基于MQ-3的酒精检测系统则是一种使用MQ-3传感器作为核心元件的酒精检测系统。
本文将以此为主题，探讨一下基于MQ-3的酒精检测系统的设计原理、特点和应用场景。
一、设计原理MQ-3传感器是一种可以用于酒精气体检测的敏感元件。
它采用半导体敏感元件来感知周围的气体。
当被检测到酒精气体时，MQ-3传感器的电阻会有所变化，其输出的电压信号也会有所变化。
这种特性使得MQ-3传感器可以被用来检测空气中酒精的浓度。
基于该原理，可以设计出基于MQ-3的酒精检测系统。
二、设计方案1. 传感器选型：首先需要选用合适的MQ-3传感器作为检测元件。
MQ-3传感器的灵敏度和稳定性是选择的重点。
一般来说，厂家提供的检测参数可以作为参考，但最好还是需要进行一些自行的测试和验证。
2. 信号处理：MQ-3传感器输出的是一个电压信号，需要对其进行信号处理，将其转换为酒精浓度的数据。
可以通过模拟电路或数字电路进行信号处理，也可以使用微控制器进行信号处理。
微控制器可以选择常见的单片机芯片，比如Arduino、STM32等。
3. 显示与输出：经过信号处理后的酒精浓度数据需要进行显示和输出。
可以选择LED、LCD等显示器件进行实时显示，也可以选择串口输出、蓝牙输出等方式，将数据传输给上位机或其他设备进行进一步处理。
4. 稳定性与校准：MQ-3传感器在使用过程中需要保持良好的稳定性，并且需要进行定期的校准。
在酒精检测系统中，可以设置校准按钮或者自动校准程序，确保系统在长时间使用中的准确性和稳定性。
5. 电源与外壳：酒精检测系统需要一个稳定的电源供应，可以选择使用锂电池或者USB供电。
需要设计一个外壳，保护检测系统，以及提供方便的携带和使用。
三、特点与应用基于MQ-3的酒精检测系统具有以下特点：1. 灵敏度高：MQ-3传感器对酒精气体的灵敏度高，可以检测到很低浓度的酒精气体。
