避雷器计数器校验仪的操作说明及注意事项

避雷器计数器校验仪的操作说明及注意事项避雷器是现代社会必不可少的安全防雷引雷的必要措施，长期使用避雷器计数器，由于存在配件老化，密封不良，仪器存在被潮气水分腐蚀元器件的风险，应该定期检查避雷器计数器的运行是否能够正常动作。

一、如何操作避雷器计数器校验仪
1.接线。

将避雷器计数器两端与测试仪器的输出端口相连接，黑色端与地端相接，红色端与上端相接，接线尽量短一些；
2.检查接线。

所有接线包括电源线接好后，逐个检查接线是否正确，确认正确后可以开始检测；
3.开始操作仪器。

打开电源开关，观察电压达到600伏并保持稳定时，可以开始进行下一步检测；
4.进行检测操作。

一键按下测试键，此时输出电压会马上下降，同时可对计数器的动作情况进行观察；
5.若进行反复检测，需要等待输出电压再次恢复稳定值后，再进行检测操作，同时对计数器的动作情况进行观察；
6.检测结束后，将电源关闭，注意需要等待输出电压完全回零后，接线才能被逐步拆除。

二、检测过程中需要注意哪些问题
1.检测过程中如果出现按下测试键后，输出电压无下降情况，此时需要将电源关闭，等到电压指示完全回零之后，再对整个测试回路进行检测，看是否断点，或者检查避雷器计数器校验仪的型号规格是否与
技术指标中规定的型号规格相符合；
2.注意拆除接线之前一定要确定输出电压已经完全回零后，才能开始拆线操作，这是避免操作人员触碰到非绝缘线而造成严重事故；
3.被检测的物品是不能带电的；
4.测试完成后，机内的电池需要及时进行充电维护；
5.在直流测试过程中，如果欠压指示灯亮，此时需停止使用直流电源，改用交流电源测试；
6.如果长期不使用仪器，仪器内的电池组需要定期进行充电维护。

500kv避雷器试验方法

500kv避雷器试验方法一、前言500kv避雷器是电力系统中重要的保护设备，其性能的稳定性和可靠性直接关系到电网的安全运行。

为了保证避雷器的正常工作，需要对其进行定期的试验和检测。

本文将介绍500kv避雷器试验方法。

二、试验前准备1.检查试验设备：首先需要检查试验设备是否完好，如高压发生器、接地电极等。

2.检查避雷器：检查避雷器外观是否有损坏或变形等情况，同时检查引线、接头等部分是否紧固可靠。

3.清洁工作：清洁避雷器表面和周围环境，以确保试验环境干净整洁。

三、试验内容1.耐压试验：将高压发生器输出电压逐步升高至规定值，并持续一段时间。

在此过程中需要观察避雷器表面是否有放电现象，并记录下来。

如果出现放电现象，则需要降低电压至安全范围内并进行修理。

2.负荷放电试验：在规定负荷下施加交流电压，并观察避雷器表面是否有放电现象，并记录下来。

如果出现放电现象，则需要降低电压至安全范围内并进行修理。

3.雷电冲击试验：将高压发生器输出的脉冲电压施加于避雷器上，观察避雷器表面是否有放电现象，并记录下来。

如果出现放电现象，则需要降低电压至安全范围内并进行修理。

4.绝缘电阻测试：使用万用表测量避雷器的绝缘电阻值，并记录下来。

如果绝缘电阻值低于规定值，则需要进行修理或更换。

四、试验注意事项1.试验过程中需要保持环境干燥，以免影响试验结果。

2.在进行耐压试验时，应逐步升高电压，以避免过快地提高电压造成避雷器损坏。

3.在进行负荷放电试验时，应按照规定负荷施加交流电压，并严格控制时间和频率。

4.在进行雷电冲击试验时，应根据规定的脉冲波形和幅度施加脉冲电压，并严格控制时间和频率。

5.在进行绝缘电阻测试时，应使用合适的万用表，并按照规定的测试方法进行测试。

五、试验结果处理1.试验结束后，需要对试验结果进行处理和分析，并记录在避雷器试验报告中。

2.如果避雷器试验合格，则可以继续使用。

如果不合格，则需要进行修理或更换，并重新进行试验。

避雷器耐压试验

《避雷器耐压试验》避雷器直流耐压试验避雷器直流耐压试验一、试验目的避雷器施加高压电压时，避雷器不可避免地要产生泄流电流，这时衡量避雷器质量好坏是否合格的一个重要指标。

二、试验数据其试验数据≦50微安三、实验步骤1、首先拆除避雷器上与计数器连线。

2然后用计数器检测仪将计数器进行试验。

3、用摇表测量避雷器上口对底座，上口对地及底座对地的绝缘电阻，其阻值应≥2500兆欧。

3连接操作箱与直流高压发生器及避雷器之间的连线，仪器必须可靠接地。

4、合上电源开关，按下操作箱上的“启动”按钮，“电源”指示灯亮，慢慢调节“粗调”旋钮，操作箱电压表显示所调电压，当微安表显示电流接近1000微安时，可用“细调”旋钮调节，当微安表显示1000微安时，停止调节，快速记录电压表电压值，同时按下75%电压显示锁存按钮，将电压表电压降至75%的电压值，然后开始计时1分钟，1分钟后记录微安表上显示的电压值。

6、降压，当电压表上电压显示为零时，“零位”指示灯亮，按下“停止”按钮和电源开关。

7、用放电棒对高压发生器及避雷器进行充分放电。

8、然后用摇表摇测避雷器上口对地，上口对底座，底座对地的绝缘电阻。

9、恢复所拆避雷器及计数器接线。

四、注意事项1、试验设备在通电前，务必接上地线。

2、实验前应将避雷器清扫干净，以减少测量误差。

3、接好线应复查无误后方可加压，同时应检查接地是否良好。

4、开机前应检查操作箱“粗调”“细调”旋钮是否良好，是否在零位。

5、实验前，应检查电源电压AC220V。

6、加压速度不能太快，以防止突然高压损坏避雷器。

7、在试验过程中应密切观察避雷器及各表计，如出现异常情况，应立即降压，并切断操作箱电源，停止操作。

五、主接线图避雷器直流耐压试验.doc避雷器直流耐压试验一、试验目的避雷器施加高压电压时，避雷器不可避免地要产生泄流电流，这时衡量避雷器质量好坏是否合格的一个重要指标。

二、试验数据其试验数据?50微安三、实验步骤1、首先拆除避雷器上与计数器连线。

避雷器试验操作规程办法

避雷器试验操作规程办法1. 引言避雷器是一种专门用于防雷的保护装置，用于保护电气设备和电力系统免受雷击侵害。

为确保避雷器的安全可靠运行，需要对其进行定期试验以检查其性能和功能是否正常。

本文档介绍避雷器试验操作规程办法，以确保试验工作的安全、规范和有效性。

2. 试验工作前的准备2.1 材料准备在进行避雷器试验之前，需要准备以下的材料：•避雷器试验仪器•避雷器试验记录表•精度级别为0.5级以上的万用表•高压电源2.2 试验前的检查在进行试验之前，需要检查以下工作：•确认避雷器所在的设备和线路已经安全隔离•检查避雷器的接线是否正确•确认万用表和电源已经经过校验并且正常工作3. 试验的方法和步骤3.1 预备工作在进行试验之前，需要先进行以下预备工作：•关闭高压电源开关，并断开高压线并验电。

•将避雷器线路相连，打开高压电源开关，检查电源电压是否稳定。

3.2 试验步骤在进行避雷器试验时，需要按照以下步骤进行：•步骤1：先将高压电源逐步调节至预定电压值，再将避雷器线路接通，并保证电压稳定。

•步骤2：记录避雷器的放电电压，放电电流和泄漏电流等试验数据。

•步骤3：根据试验记录表，对数据进行核实和分析。

•步骤4：在试验完成后，关闭高压电源，断开避雷器线路并验电。

•步骤5：将试验结果记录在避雷器试验记录表中。

4. 试验工作后的处理4.1 试验记录保存试验完成后，需要保存避雷器试验记录表，并确保记录完整、准确、可靠。

4.2 处理缺陷如出现避雷器试验中的缺陷，需要及时处理。

如果出现如下情况，需要进行相应的处理：•放电电压小于额定电压：需要对避雷器进行更换。

•泄漏电流过大：要对避雷器进行更换或维修处理。

•其他异常现象：根据具体情况进行相应的处理。

5. 试验工作中的安全注意事项在进行避雷器试验的过程中，需要注意以下安全事项：•试验人员应该具备相应的知识和技能，严格按照操作规程进行试验。

•试验时应该使用专业的试验工具，保证电源与避雷器线路相连正确。

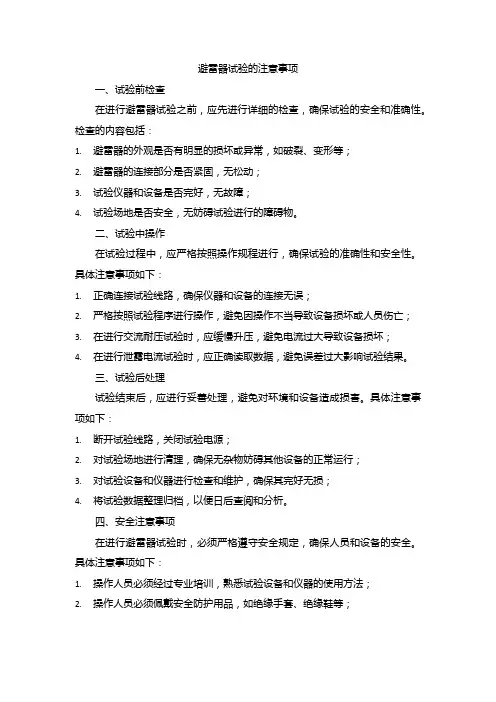

避雷器试验的注意事项

避雷器试验的注意事项
一、试验前检查
在进行避雷器试验之前，应先进行详细的检查，确保试验的安全和准确性。

检查的内容包括：
1.避雷器的外观是否有明显的损坏或异常，如破裂、变形等；
2.避雷器的连接部分是否紧固，无松动；
3.试验仪器和设备是否完好，无故障；
4.试验场地是否安全，无妨碍试验进行的障碍物。

二、试验中操作
在试验过程中，应严格按照操作规程进行，确保试验的准确性和安全性。

具体注意事项如下：
1.正确连接试验线路，确保仪器和设备的连接无误；
2.严格按照试验程序进行操作，避免因操作不当导致设备损坏或人员伤亡；
3.在进行交流耐压试验时，应缓慢升压，避免电流过大导致设备损坏；
4.在进行泄露电流试验时，应正确读取数据，避免误差过大影响试验结果。

三、试验后处理
试验结束后，应进行妥善处理，避免对环境和设备造成损害。

具体注意事项如下：
1.断开试验线路，关闭试验电源；
2.对试验场地进行清理，确保无杂物妨碍其他设备的正常运行；
3.对试验设备和仪器进行检查和维护，确保其完好无损；
4.将试验数据整理归档，以便日后查阅和分析。

四、安全注意事项
在进行避雷器试验时，必须严格遵守安全规定，确保人员和设备的安全。

具体注意事项如下：
1.操作人员必须经过专业培训，熟悉试验设备和仪器的使用方法；
2.操作人员必须佩戴安全防护用品，如绝缘手套、绝缘鞋等；
3.在进行高压试验时，应设置安全警示标志和隔离措施，避免非操作人员进
入试验区域；。

避雷器带电试验原理

避雷器带电试验原理
避雷器带电试验原理是通过在额定电压下对避雷器进行带电试验，以验证其在正常工作电压下的性能和安全可靠性。

该试验一般分为以下几个步骤：
1. 准备工作：确保带电试验仪器设备正常运行，试验人员佩戴好个人防护装备。

2. 连接带电试验电路：将带电试验仪器与待测避雷器连接，确保连接准确无误。

3. 施加额定电压：根据避雷器规格和额定电压，使用带电试验仪器施加逐渐增加的电压，从起始电压开始逐步提高到额定电压。

4. 持续观察：在电压逐步升高的过程中，持续观察避雷器的电流和电压响应情况，并记录下来。

5. 注意安全：在试验过程中要注意避雷器本身是否有异常，如有任何异常现象或发热等情况，需要立即停止试验并进行检查。

6. 试验结束：当达到额定电压并持续一定时间后，关闭带电试验设备，将电压降为零，结束带电试验过程。

通过以上步骤，可以判断避雷器在正常工作电压下的绝缘性能、承受能力和响应速度等指标，以确保其安全可靠地运行于实际应用环境中。

避雷器试验基本操作

4
一、试验目的
避雷器直流1mA下的电压及75%该电压下的泄漏电流的情况下，检验其内部变潮、老化及阀片内部熔丝是否断掉。
三、试验前准备
标志牌及围栏
被试品：避雷器
直流高压发生器
绝缘摇表
放电棒及接地线
绝缘套电手源关开
绝缘垫
四、试验操作步骤
1、装设接地线
风险提示1：接地线禁止用缠绕的方法进行接地短路
避雷器试验基本操作
事故经过：
2019年1月29日，云南克思口电站在主变充电完成后，准备对6.3KV高压柜充电时，由于避雷器爆炸，引起短路，造成真空断路器烧毁，主变短路。后经检测高压柜内的其他避雷器绝缘值都在 0.5M欧姆左右，不合格，故判断本次事故是由避雷器质量缺陷造成的。
1
5
2
6
7
3
8
9、测量0.75U1mA下的泄漏电流值，读取并记录数值，随后降压至零。
9、待电压指示基本为零时，断开试验电源，用带限流电阻的放电棒对避雷器（接高压引线端）充分放电并挂接地线。
风险提示4：避雷器试验完毕，不应戴线手套、手拿裸铜线放电即容易发生触电危险。
控制措施：避雷器试验完毕，戴绝缘手套用放电棒放电，待电荷放完后才可以进行下一步操作。
4、高压引线连接避雷器，避雷器另一端接地牢固。
5、遮好围栏，放“止步，高压危险”标示牌并设专人监护。
6、接通电源，并检查标记倍率、量程、调压器零位及仪表的开始状ห้องสมุดไป่ตู้均正确无误。
7、确认电压输出在零位，接通电源，缓慢均匀升高电压到电流达到1mA时，读取并记录U1mA的电压值。
8、计算0.75U1mA的电压值。

户外避雷器试验作业指导书

户外避雷器试验作业指导书一、实验目的1.了解避雷器的原理和结构。

2.学会避雷器的使用方法。

3.掌握安全用电知识。

二、实验原理避雷器是用于保护电器设备不被雷电击坏的一种保护装置。

它是将电器设备与地有一定电阻的接地系统相连，当雷电击中设备或其它导体后，避雷器会使这个电荷外流，从而保护设备与使用者的安全。

三、实验器材和材料1.避雷器 1个2.导线若干3.万用表 1台4.雷电模拟器 1台5.安全工具 1套四、实验步骤第一步：检查器材的完好性和安全性。

检查避雷器有无损坏以及使用是否安全。

第二步：准备实验条件，使用安全工具保证实验安全。

第三步：使用万用表检测避雷器的电阻值，记录下来。

第四步：使用雷电模拟器模拟雷电，确认避雷器能够抵御雷电的攻击。

第五步：检查避雷器的保护效果是否满足要求，如果不能满足要求，需要更换避雷器。

第六步：将实验记录整理，包括实验现象和数据等信息。

第七步：清理实验现场，安全存放器材。

五、实验注意事项1.实验期间需要戴好安全工具，确保人身安全。

2.仔细阅读使用说明书，了解并掌握使用方法和安全用电知识。

3.避雷器需定期检查并更换，以确保其保护效果。

4.雷电模拟器只能由专业人员操作，不得随意尝试。

5.实验过程中如有异常情况，应及时停止实验并采取紧急措施。

六、实验结果分析避雷器是可以有效保护电器设备不被雷电击坏的一种保护装置。

通过实验可以清楚地了解到避雷器的原理和结构，并掌握使用方法和安全用电知识。

实验结果需要结合实验现象和数据等信息进行分析，如果避雷器不能完全抵御雷电的攻击，需要及时更换避雷器。

避雷器的试验方法及标准

避雷器的试验方法及标准避雷器是在电力系统中广泛使用的保护装置，避雷器连接在线缆和大地之间，通常与被保护设备并联。

避雷器可以有效地保护电气系统和各种设备，一旦出现不正常电压，避雷器将发生动作，起到保护作用。

当电气设备在正常工作电压下运行时，避雷器不会产生作用，对地面来说视为断路。

一旦出现高电压，且危及被保护设备绝缘时，避雷器立即动作，将高电压冲击电流导向大地，从而限制电压幅值，保护电气系统和设备绝缘。

当过电压消失后，避雷器迅速恢复原状，使电气设备正常工作。

因此，避雷器的主要作用是通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压值，从而起到保护电力系统和设备的作用。

另外，避雷器不仅可用来防护雷电产生的高电压，也可用来防护操作过电压。

所以说，避雷器是电力系统中不可或缺的保护装置，其重要性是不言而喻的，其能否正常的投入使用就需要对其进行必要的检查和试验来确定，现就避雷器的试验方法，项目和标准进行进一步的讲解。

一避雷器绝缘电阻的测定对阀式避雷器测量绝缘电阻，应使用2500V兆欧表，对无并联电阻的阀式避雷器测量绝缘电阻，主要是检查内部元件有无受潮情况，对于无并联电阻的阀式避雷器测量绝缘电阻，主要是检查其内部元件的通断情况，因此测出的绝缘电阻与避雷器的型号有关。

没有并联电阻的避雷器，如FS型避雷器的绝缘电阻，要求在交接时应大于2500兆欧，运行中应大于2000兆欧，有并联电阻的避雷器，如FZ.FCZ 和FCD避雷器的绝缘电阻，没有规定明确的标准，但测的值与前一次或同型号的测量数据相比，应没有显著的变化。

阀式避雷器的绝缘电阻的显著降低，说明避雷器密封不良，内部元件已经受潮。

；有并联电阻的避雷器绝缘电阻明显增高，说明避雷器内部的并联电阻可能发生断裂，开焊以及老化变质。

测量阀式避雷器的绝缘电阻时还应注意以下几点。

1、要在测量前将避雷器的表面擦拭干净，以防止表面的潮气、尘垢和污秽等影响测量的准确性。

避雷器的检测及应注意的问题

2009.12中国计量一、测试方法及标准目前，常用避雷器有3种类型：（1）FS 、FZ 型：普通阀型避雷器；（2）FCZ 型：磁吹避雷器；（3）MOA 型：金属氧化物避雷器。

1．测量绝缘电阻对FS 型避雷器主要是检查密封情况，是否由于密封不严而引起内部受潮。

避雷器内部受潮后，绝缘电阻明显下降。

按要求，应使用5000V 绝缘电阻表测量，其绝缘电阻不低于2500M Ω。

测试前应将瓷套表面擦干净，以保证测量结果准确。

对于FZ 型避雷器除检查内部是否受潮外，还要检查并联电阻是否断裂、老化等。

避雷器内部受潮后，绝缘电阻显著下降，若并联电阻老化、断裂、接触不良，绝缘电阻会比正常值偏大。

对于有并联电阻的避雷器的绝缘电阻可自行规定，但与前一项或同类型的测量数据进行比较，不应有显著变化，且宜使用一块或同一电压等级的绝缘电阻表测量，否则无法进行对比。

对于MOA 型避雷器，主要检查其是否进水受潮，对于内部有熔丝的要检查内部熔丝是否完好。

测量35kV 以上的避雷器，应使用5000V 绝缘电阻表，其绝缘电阻不低于2500kV ；测量35kV 以下避雷器，应使用2500V 绝缘电阻表，绝缘电阻不应低于1000M Ω。

2．电导电流及串联元件非线性系数的测量测量带有并联电阻避雷器的电导电流，其接线图如图1所示。

测试时应注意：直流电压应用电阻器串微安电流表在高压侧测量，不宜用静电电压表测量。

测量电导电流的微安电流表，其准确度不低于1.5级。

现场测试时，由于干扰源较多，测试设备要远离产生干扰磁场的设备或加屏蔽设施；在高电压周围场地测试，应将被测试的FS 型避雷器附近的杂物搬开，以消除杂散电容的影响；连接试品的电线要粗、且短，以减少测量误差的影响。

测量电导电流的直流试验电压按规定施加，施加电压应以足够低的数值开始，然后缓慢升高，分段施加电压并分段读取电导电流值。

待试验电压保持规定的时间后，如果微安电流表指针没有太大摆动，显示值即为该电压下的电导电流值。

氧化锌避雷器直流漏电试验程序及注意事项

氧化锌避雷器直流漏电试验程序及注意事项氧化锌避雷器直流漏电试验程序及注意事项
一、试验程序
(1)将氧化锌避雷器顶部与开关柜主电路断开，下端接地。

(2)将直流高压发生器接入线路，将压力管的高压输出双压至微安表，再接至某相氧化锌避雷器上端。

(3)接通电源，设定过压设定值，按下高压开关按钮，缓慢转动调压旋钮，开始升压，直至微安表读数达到1000μA。

记录此时的测试电压，即UDC1mA。

(4)再次按下0.75UDC1mA按钮，电压下降到0.75倍，记录微安表读数为
0.75UDC1mA时的漏电流。

(5) 要将电压降低到零，请按下高压中断按钮并按照相同的程序进行其他两相测试。

二、注意事项
(1)氧化锌避雷器的漏电流会随着电压的增加而增加得更快。

电压越大，升压速度越慢，以免超过仪器的最大输出漏电流。

(2)不同电压等级的氧化锌防雷器的UDC1mA是不同的。

试验值应与制造厂规定值比较，偏差不应超过5%。

(3)0.75 倍UDC1mA 处的漏电流不应超过50μA，或符合产品规格的规定。

(4)各阶段试验完成后，必须用放电棒充分放电后再拆线。

避雷器耐压试验标准

避雷器耐压试验标准
避雷器耐压试验标准主要包括以下方面：
1. 试验对象：避雷器
2. 试验环境：试验室或户外
3. 试验设备：高电压测试设备、电流记录仪、电压记录仪等
4. 试验步骤：
(1) 检查避雷器外观、连接及接地等是否正常。

(2) 以标称电压额定值为基准，逐级升压至1.2倍标称电压。

(3) 维持1.2倍标称电压下运行15分钟。

(4) 逐级降压至标称电压。

(5) 检查避雷器是否有明显的电弧、烧损等异常情况。

5. 成功标准：避雷器通过试验，无烧损、无电弧及其余不良反应，符合国家及行业标准要求。

6. 注意事项：试验过程中注意安全，检查设备是否正常，保持电流记录的准确性，防止误差。

测试过程需要在专业人员的指导下进行。

避雷器试验作业指导书和试验标准

避雷器试验作业指导书和试验标准1000字一、避雷器试验作业指导书避雷器是一种用于保护电气设备免受雷击或过电压的设备，其工作原理是在电气系统中引入额外的路径，以保护其他设备不受到损坏。

为确保避雷器正常工作，需要进行试验作业。

以下是避雷器试验作业指导书。

1. 试验前准备：确认避雷器型号、技术参数和试验标准；检查试验设备是否正常工作，试验工具是否齐全；工作区域需符合安全要求，确保试验人员的安全。

2. 试验方式：按照试验标准进行试验，包括直流击穿电压试验、雷电冲击试验、短路电流试验、剩余电压试验等。

3. 操作步骤：（以直流击穿电压试验为例）（1）将避雷器与高压直流试验设备连接。

（2）逐步增加试验电压至规定值，保持一段时间（一般为10s），并记录下击穿的电压值。

（3）更换避雷器，重复试验。

（4）重复试验多次，取平均值，确保试验结果准确可靠。

4. 试验记录：将试验结果记录详细，包括型号、试验日期、试验人员、试验方法、试验结果等。

5. 试验后维护：试验后应及时拆卸试验设备、清洁工作现场，避免遗漏。

二、避雷器试验标准下面是有关避雷器试验标准的概述。

1. GB311.1-1997《避雷器第1部分：避雷器的选用和安装》该标准规定了避雷器的选用和安装，要求选择和安装避雷器时需要考虑有关电气系统和设备的规范，保证避雷器可以有效保护电气设备免受损伤。

2. GB11032-2010《高压避雷器》该标准详细规定了高压避雷器的分类、技术参数、试验方法及试验结果等方面的内容。

避雷器按其结构、动作原理和使用领域分为几种类型，比如悬挂式避雷器、耐野外环境避雷器等。

3. IEC60099-4《高压避雷器第4部分：避雷器试验方法》该标准主要涉及避雷器的试验内容，包括雷电冲击试验、直流击穿电压试验等，也规定了各种试验的具体操作步骤和试验结果的评价方法。

总之，避雷器试验标准的制定和遵守，是保障避雷器的正常工作和延长使用寿命的关键。

在进行避雷器试验时，一定要遵守试验标准，确保试验结果准确可靠。

避雷器试验步骤及注意事项

避雷器实验步骤及注意事项
一、试验物品
1、试品：避雷器
2、安全用具：安全围栏
3、实验物品：直流高压发生器、摇表、万用表、电源盘、接地线、
放电棒
二、试验项目
1、测量金属氧化物避雷器及基座绝缘电阻
2、测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄露电流
3、检查放电计数器的动作情况及电视电流指示
三、试验接线图
测量绝缘电阻接线图
测量直流参考电压和泄露电流接线图
四、注意事项及安全措施
1、设置安全围栏
2、升压器和倍压筒之间的距离约2~3米
3、接线必须牢靠，接地可靠
4、检查接线是否正确，检查仪器量程是否合适，升压器升压旋钮是
否在零位，监护人看好禁止任何人靠近
5、E端与避雷器底座相连，L端与避雷器顶端相连，匀速摇动摇表，
待数值稳定下来，先拿开L端再停止摇动摇表
6、试验过程中如果有异常现象应立即将降电压到零并停止试验、查
找原因
五、归整物品、清扫现场
六、记录并分析数据
1、避雷器绝缘电阻应符合以下规定：
35kV及以下电压：用2500V兆欧表，绝缘电阻不小于1000MΩ
2、测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下
的泄露电流应符合以下规定：
0.75倍直流参考电压下的泄露电流不应大于50uA
依据：GB 50150-2006 《电气设备安装工程电气设备交接试验标准》。

避雷器实验操作流程

避雷器实验操作流程
避雷器试验引证规范
DL596一;96《电力设备避免性试验》、《高电压技能操控程序》
避雷器试验操作流程
1 试验预备
1.1 试验条件：气候超卓，试品及环境温度不低于plusmn;5℃。

1.2 作业人员2-3人，并通新年度考试合格。

1.3 试验项目：绝缘电阻、电导电流、查看放电计数器。

1.4 试验仪器：直流高压发作器ZGF-1，绝缘电阻查验仪，冲击试验器。

1.5 安全办法：试验现场设围栏或设专人监护,避免别人误入或误登。

2 试验接线
2.1 试验避雷器的绝缘电阻、电导电流、查看放电计数器。

3 试验进程
3.1 试验的避雷器一次接线撤消
3.2 告诉全部人员脱离避雷器。

3.3 调好直流高压发作器和交流220V电源，初步试验。

3.4 对由两个及以上元件构成的避雷器应对每个元件进行试验。

3.5 丈量构成避雷器每个元件的电阻。

3.6 对放电计数器应进行3一;5次，均应正常进行，查验后计数器应调整为0。

3.7 试验数据别离计入《试验陈说》。

4 试验效果差异
依国家规范、部颁规范及历年试验数据对本次试验数据进行差异并作出定论。

5 试验完毕
撤消试验接线，拾掇作业现场。

避雷器实验步骤

避雷器实验步骤
先抄逼雷器名牌，测量避雷器绝缘电阻
先把接地线一端接到接地极上，接地线另一端接到避雷器下口，摇表黑线也接下口，摇表打到2500V档，开始测量。

测量完毕后，关闭摇表，拿接地线对逼雷器放电，记录测量值。

绝缘测量完毕
附：逼雷器绝缘标准
一、仪表接线
先接地线再找出四根测量线，两黑两红，两粗两细，粗的一对（黑红）接输出端，颜色相对应。

观察圆型的旋钮指示零位。

四根线的另一端接变压器，颜色对应，粗的接输入端。

细的接测量端。

接逼雷器测试仪端子，先接地线，然后电压输入、电流输入。

避雷器测试仪电压测量线的另一端接变压器测量端，颜色相对应。

避雷器下口先接电阻线，红色线接下口，避雷器电流测量线另一端红色线也接下口，电阻另一端接地线、电流测量线黑色线。

总图，注意放电棒线已接好。

测量仪器送电。

设置测量仪参数，选择交流实验。

选PT值
根据变压器的变比选择500
开始测量，显示值
交流实验仪器在零位，然后送电。

按启动键。

旋动按钮，观测电压值到10KV。

记录测量值
按测量仪复位按钮，关机。

回至零位，关机。

测量结束。

放电，完后拆线。

避雷器的试验步骤(精)

110kV氧化锌避雷器绝缘电阻测量1、检查确认被试品与引线的连接已断开，有明显断开点，具备试验条件。

2、在背阴、通风的地方摆放合格的温、湿度计。

3、对试品高压端充分放电，放电要带绝缘手套先通过电阻放电后直接放电。

把被试品低压端和底座接地。

4、用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。

5、抄写被试品铭牌并记录天气情况，环境温、湿度。

6、根据被试品电压等级选择合适的兆欧表（2500V或5000V），检查兆欧表的合格证和有效期。

7、检查兆欧表（以3121为例）：把功能旋钮旋到“BATT CHECK”，按下“PRESS TO TEST”按钮，兆欧表指针应该在“BATT GOOD”右侧说明电量充足；将兆欧表水平放稳，把功能旋钮旋到“MΩ”，按下“PRESS TO TEST”按钮，用导线瞬时短接“LINE”和“EARTH”端子，其指针应指零，开路时兆欧表指针应指“∞”，说明兆欧表合格。

8、将兆欧表的“EARTH”端与被试品的地线连接，把功能旋钮旋到“MΩ”，按下“PRESS TO TEST”按钮，将兆欧表的“LINE”端接到被试品高压端，同时开始计时，60S后读取绝缘电阻值。

读取绝缘电阻后，先断开接至被试品高压端的连接线，然后再松开“PRESS TO TEST”按钮，把功能旋钮旋到“OFF”。

湿度较大的条件下测量，可在被试品表面加等电位屏蔽，被试品的屏蔽环应接近加压的火线而远离接地部分，减少屏蔽对地面泄漏，以避免兆欧表过载。

屏蔽环可用保险丝或软铜线紧缠几圈做成。

9、拆除被试品低压端接地线，按上面步骤测量底座绝缘电阻。

10、带绝缘手套，用有良好接地的放电棒对被试品充分放电。

11、记录试验数据、试验人、试验日期以及所用仪器名称、型号、编号、厂家。

12、拆除所有接线，恢复被试品原状，把试验仪器放回原处。

13、检查接地线是否拆除、现场是否有遗留物品。

110kV氧化锌避雷器直流参考电压及泄漏电流测试1、检查确认被试品与引线的连接已断开，有明显断开点，具备试验条件。

避雷器实验报告

一、实验目的1. 了解避雷器的基本原理和结构；2. 掌握避雷器的性能测试方法；3. 分析避雷器在不同电压下的保护效果；4. 评估避雷器的可靠性和适用性。

二、实验原理避雷器是一种用于保护电力系统设备免受雷击损害的电气设备。

其基本原理是利用非线性电阻元件（如碳化硅、氧化锌等）的特性，在正常电压下具有很高的电阻，而在过电压时电阻迅速降低，从而将过电压限制在一定的范围内，保护电力系统设备。

避雷器主要由以下部分组成：1. 非线性电阻元件；2. 铜制或钢制外壳；3. 接地引线。

三、实验仪器与设备1. 避雷器实验装置；2. 高压发生器；3. 数字多用表；4. 接地线；5. 电力系统设备（如变压器、线路等）。

四、实验步骤1. 连接实验装置，确保各部分连接正确；2. 将高压发生器输出端与避雷器输入端连接；3. 将数字多用表设置在电压测量挡；4. 对避雷器进行不同电压等级的测试，记录测试数据；5. 分析测试数据，评估避雷器的保护效果；6. 对避雷器进行可靠性测试，确保其在长期运行中稳定可靠。

五、实验结果与分析1. 避雷器在不同电压下的保护效果（1）正常电压下，避雷器电阻较大，对电力系统设备起到保护作用；（2）在过电压下，避雷器电阻迅速降低，将过电压限制在一定范围内，保护电力系统设备；（3）随着电压等级的提高，避雷器的保护效果逐渐增强。

2. 避雷器的可靠性测试（1）避雷器在长期运行过程中，其性能保持稳定，未出现明显退化；（2）避雷器在多次过电压冲击下，仍能保持良好的保护效果；（3）避雷器接地引线连接可靠，确保了电力系统设备的接地保护。

六、结论1. 避雷器能够有效保护电力系统设备免受雷击损害；2. 避雷器的性能测试方法简单易行，可对避雷器的保护效果进行评估；3. 避雷器在长期运行中具有较好的可靠性，适用于电力系统设备的接地保护。

七、实验注意事项1. 实验过程中，确保安全，避免触电事故；2. 测试数据应准确记录，以便后续分析；3. 实验结束后，对实验装置进行清洁，确保下次实验的顺利进行。

避雷器试验流程

避雷器试验流程一 1 2 3 4 二 1 2 3 4 5 6 7 三 1
避雷器试验流程
绝缘电阻测试检查避雷器外观，将避雷器高压引线拆除。将绝缘电阻表红表笔夹在避雷器高压端，黑表笔夹在避雷器接地端。选择2500V的档位，按测试键测试，并记录数据与出厂报告对比，35kV及以下的避雷器绝缘电阻应不低于10000MΩ ；直流1mA的电压及75%该电压下的泄漏电流将高压发生器按要求连接，注意仪器必须接地。将直流高压发生器输出端与避雷器高压端连接、避雷器接地端接地。检查接线无误后，将高压发生器合闸。调节升压按钮直至泄露电流为1mA，记录电压值。按下75%电压按钮或手动调至电压为75%“1mA电压”，记录泄露电流。 1.与出厂报告对比， 2.1mA电压值与初始值相比较变化应不大于±5%。 3．75%“1mA电压”下的泄漏电流应不大于50μ A。测试完毕，关闭仪器，对避雷器进行放电，将避雷器高压侧引线进行恢复。其他检查外观检查：要求避雷器各部件应无灰尘，无污垢，
