《支架法现浇连续梁》PPT课件
合集下载
支架现浇梁桥施工问题PPT课件

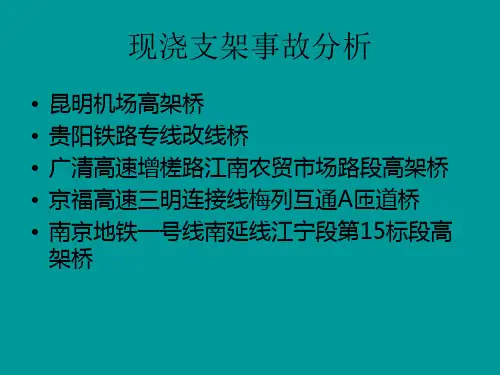

现浇支架事故分析
• 昆明机场高架桥 • 贵阳铁路专线改线桥 • 广清高速增槎路江南农贸市场路段高架桥 • 京福高速三明连接线梅列互通A匝道桥 • 南京地铁一号线南延线江宁段第15标段高
架桥
昆明机场高架发生坍塌事故
• 2010年1月3日14时20分，由“云南建工市 政公司”承建的昆明新机场配套引桥工程， 在混凝土浇筑施工时，突然发生支架垮塌 事故。截至4日，已确认有7人死亡，8人重 伤，26人轻伤。
• 梁军称，聂镐告诉他，因为工期紧张，他们只能 一次性浇筑。
分析
• 局部受力集中，钢管弯曲屈服，整体溃塌 • 支架间距设置随意，整体承载力不足！ • 2010年1月3日，昆明新机场航站区停车楼
及高架桥配套引桥在现浇箱梁过程中发生 支架局部坍塌，造成7人死亡、8人重伤、 26人轻伤。经调查，该事故是一起责任事 故。事故直接原因是支架架体构造有缺陷， 支架安装违反规范，支架的钢管扣件有质 量问题，浇筑方式违反规范规定。
SUCCESS
THANK YOU
2019/8/8
事故原因
• 据现场一名来自于湖南的钢筋工张某称， 前期的高架桥施工中脚手架每隔40多厘米 一根，而这次施工中高架桥的脚手架每隔 80、90厘米才一根，显得比较稀松。他认 为，高架桥的脚手架过于疏松，导致桥面 受力不均，支撑不了400立方米混凝土沙浆 和100吨钢筋的重量，最终导致桥面塌方。
广清高速增槎路江南农贸市场路段 高架桥坍塌
• 2004年12月13日凌晨4时40分，广清高速公 路增槎路江南农贸市场路段正在施工的一 段高架桥支架忽然发生坍塌，事故造成2人 死亡，7人受伤（其中重伤1人。
事故经过
• 广清高速公路连接线主线高架桥采用满堂 钢管支架、一次性现浇混凝土方式施工， 发生事故的是第26联第4跨（112＃-113＃） 支架。
• 昆明机场高架桥 • 贵阳铁路专线改线桥 • 广清高速增槎路江南农贸市场路段高架桥 • 京福高速三明连接线梅列互通A匝道桥 • 南京地铁一号线南延线江宁段第15标段高
架桥
昆明机场高架发生坍塌事故
• 2010年1月3日14时20分，由“云南建工市 政公司”承建的昆明新机场配套引桥工程， 在混凝土浇筑施工时，突然发生支架垮塌 事故。截至4日，已确认有7人死亡，8人重 伤，26人轻伤。
• 梁军称，聂镐告诉他，因为工期紧张，他们只能 一次性浇筑。
分析
• 局部受力集中，钢管弯曲屈服，整体溃塌 • 支架间距设置随意，整体承载力不足！ • 2010年1月3日，昆明新机场航站区停车楼
及高架桥配套引桥在现浇箱梁过程中发生 支架局部坍塌，造成7人死亡、8人重伤、 26人轻伤。经调查，该事故是一起责任事 故。事故直接原因是支架架体构造有缺陷， 支架安装违反规范，支架的钢管扣件有质 量问题，浇筑方式违反规范规定。
SUCCESS
THANK YOU
2019/8/8
事故原因
• 据现场一名来自于湖南的钢筋工张某称， 前期的高架桥施工中脚手架每隔40多厘米 一根，而这次施工中高架桥的脚手架每隔 80、90厘米才一根，显得比较稀松。他认 为，高架桥的脚手架过于疏松，导致桥面 受力不均，支撑不了400立方米混凝土沙浆 和100吨钢筋的重量，最终导致桥面塌方。
广清高速增槎路江南农贸市场路段 高架桥坍塌
• 2004年12月13日凌晨4时40分，广清高速公 路增槎路江南农贸市场路段正在施工的一 段高架桥支架忽然发生坍塌，事故造成2人 死亡，7人受伤（其中重伤1人。
事故经过
• 广清高速公路连接线主线高架桥采用满堂 钢管支架、一次性现浇混凝土方式施工， 发生事故的是第26联第4跨（112＃-113＃） 支架。
现浇混凝土连续梁施工培训课件
04
钢筋工程设计与施工
钢筋工程的设计原则与要求
钢筋工程设计原则
• 确保钢筋的强度、刚度和稳定性，满足施工要求 • 钢筋设计要考虑施工工艺和施工进度，便于施工操作 • 钢筋设计要节约材料，降低工程成本
钢筋工程的要求
• 钢筋表面要光滑，无锈蚀和油污 • 钢筋尺寸要准确，数量充足 • 钢筋要有足够的强度和刚度，防止变形和损坏
施工质量检测的方法
• 采用人工检测、仪器检测等方法进行质量检测 • 对混凝土、钢筋、预应力筋等材料进行质量检测 • 对模板、钢筋、混凝土等工程部位进行质量检测
施工质量检测的标准
• 按照设计要求和施工规范进行质量检测 • 参照国家、行业和地方标准进行质量检测 • 结合工程特点和施工工艺进行质量检测
施工验收的程序与要求
预应力工程的材料选择与加工
预应力工程的材料选择
• 选择质量优良、性能稳定的预应力筋材料 • 选择适合工程特点和施工工艺的预应力筋类型 • 选择经济实用的预应力筋材料，降低工程成本
预应力工程的加工
• 按照设计要求和施工工艺，进行预应力筋加工 • 确保预应力筋加工尺寸准确，形状符合要求 • 预应力筋加工时要注重施工安全和工程进度
施工前准备与施工组织设计
施工前的技术准备与人员培训
施工前的技术准备
• 熟悉设计图纸和技术规范，了解工程特点和难点 • 制定详细的施工方案和技术措施 • 对施工人员进行技术交底和培训
施工人员的训
• 对施工人员进行安全培训和操作规程培训 • 对施工人员进行质量控制培训和检测方法培训 • 对施工人员进行新工艺、新技术的培训
钢筋工程的材料选择与加工
钢筋工程的材料选择
• 选择质量优良、性能稳定的钢筋材料 • 选择适合工程特点和施工工艺的钢筋类型 • 选择经济实用的钢筋材料，降低工程成本
桥梁现浇支架施工技术PPT课件
第1页/共27页
一、现行主要技术规范及标准
《钢管满堂支架预压技术规程》（JGJ/T194-2009） 《施工现场临时用电安全技术规程》（JGJ46-2005） 《建筑施工安全检查标准》（JGJ59-2011） 《建筑施工高处作业安全技术规范》（JGJ 80－91） 《建筑施工扣件式钢管脚手架安全技术规范》 (JGJ130-2011) 《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166-2008） 《建筑施工门式钢管脚手架安全技术规范》 (JGJ128-2010) 《施工现场临时用电安全技术规程》（JGJ46-2005） 《建筑施工安全检查标准》（JGJ59-2011） 《建筑施工高处作业安全技术规范》（JGJ 80－91）
一、现行主要技术规范及标准
《建筑结构荷载规范》（GB50009-2012） 《钢结构设计规范》（GB50017-2003） 《钢结构工程施工规范》（GB50755-2012） 《钢结构焊接规范》（GB50755-2011） 《混凝土结构工程施工规范》（GB50666-2011） 《混凝土结构设计规范》（GB50010-2010） 《建筑地基基础设计规范》（GB50007-2011） 《生产过程危险和有害因素分类与代码》（GB/T13861-2009） 《生产经营单位安全生产事故应急预案编制导则》（AQ/T 9002—2006）
5第5页/共27页三、支架施工控制要素及检算 方法
2、支架检算
（1）荷载指定
荷载效应组合 计算项目
荷载组合
立杆承载力计算
6
连墙件承载力计算
斜杆和连接扣件承载力计算
第6页/共27页
三、支架施工控制要素及检算方法－满 堂支架
（2）检算 模板支撑架结构验算内容包括：
➢ Ⅰ、最不利单肢立杆轴向承载力验算
一、现行主要技术规范及标准
《钢管满堂支架预压技术规程》（JGJ/T194-2009） 《施工现场临时用电安全技术规程》（JGJ46-2005） 《建筑施工安全检查标准》（JGJ59-2011） 《建筑施工高处作业安全技术规范》（JGJ 80－91） 《建筑施工扣件式钢管脚手架安全技术规范》 (JGJ130-2011) 《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166-2008） 《建筑施工门式钢管脚手架安全技术规范》 (JGJ128-2010) 《施工现场临时用电安全技术规程》（JGJ46-2005） 《建筑施工安全检查标准》（JGJ59-2011） 《建筑施工高处作业安全技术规范》（JGJ 80－91）
一、现行主要技术规范及标准
《建筑结构荷载规范》（GB50009-2012） 《钢结构设计规范》（GB50017-2003） 《钢结构工程施工规范》（GB50755-2012） 《钢结构焊接规范》（GB50755-2011） 《混凝土结构工程施工规范》（GB50666-2011） 《混凝土结构设计规范》（GB50010-2010） 《建筑地基基础设计规范》（GB50007-2011） 《生产过程危险和有害因素分类与代码》（GB/T13861-2009） 《生产经营单位安全生产事故应急预案编制导则》（AQ/T 9002—2006）
5第5页/共27页三、支架施工控制要素及检算 方法
2、支架检算
（1）荷载指定
荷载效应组合 计算项目
荷载组合
立杆承载力计算
6
连墙件承载力计算
斜杆和连接扣件承载力计算
第6页/共27页
三、支架施工控制要素及检算方法－满 堂支架
（2）检算 模板支撑架结构验算内容包括：
➢ Ⅰ、最不利单肢立杆轴向承载力验算
第八章 混凝土连续梁桥的计算PPT课件
基本步骤： 4.对箱形截面，可假想地从各室顶、底板中点切开，使之变
为由n片T形梁（或I字形梁）组成的桥跨结构，然后用上 述方法求解各梁的横向分布系数。
等代简支梁法
基本步骤： .对箱形截面，由于其是一个整体构造，截面设计及
配筋时宜按整体考虑，所以引入荷载增大系数， 用其乘以车道荷载，做为整个箱形截面梁承受的 荷载。
4f l2
x2 eB eA 4 f l
x eA)
d 2M (x) 8 f
q(x)
dx 2
l2 N y C
(x)
e ( x )
8f l2
x
eB eA 4 f l
A
e (0 )
eB
eA l
4
f
B
e (l )
eB
eA l
4
f
B
A
8f l
q(x)
Ny l
(
B
A)
N y l
q效
折线预应力筋
第三节 箱梁剪力滞效应计算的有效
宽度法
一、剪力滞概念
初等梁理论： My
I
实际受力：正应力腹板处最大， 向两侧递减
1、定义:宽翼缘 箱形截面梁受 对称垂直力作
用时,其上、下 翼缘的正应力 沿宽度方向分 布是不均匀的, 这种现象称为 剪力滞或剪力
滞效应.
研究剪力滞的意义
max
My I
剪滞系 ＝数 max1
bmi f bi
• 2.简支梁及连续 梁支点，悬臂梁 悬臂段：
b b 其中s和f为计算系数，可查图 mi
si
规范折减方法
•
3.当梁高
h
bi 0 .3
时，翼缘
为由n片T形梁（或I字形梁）组成的桥跨结构，然后用上 述方法求解各梁的横向分布系数。
等代简支梁法
基本步骤： .对箱形截面，由于其是一个整体构造，截面设计及
配筋时宜按整体考虑，所以引入荷载增大系数， 用其乘以车道荷载，做为整个箱形截面梁承受的 荷载。
4f l2
x2 eB eA 4 f l
x eA)
d 2M (x) 8 f
q(x)
dx 2
l2 N y C
(x)
e ( x )
8f l2
x
eB eA 4 f l
A
e (0 )
eB
eA l
4
f
B
e (l )
eB
eA l
4
f
B
A
8f l
q(x)
Ny l
(
B
A)
N y l
q效
折线预应力筋
第三节 箱梁剪力滞效应计算的有效
宽度法
一、剪力滞概念
初等梁理论： My
I
实际受力：正应力腹板处最大， 向两侧递减
1、定义:宽翼缘 箱形截面梁受 对称垂直力作
用时,其上、下 翼缘的正应力 沿宽度方向分 布是不均匀的, 这种现象称为 剪力滞或剪力
滞效应.
研究剪力滞的意义
max
My I
剪滞系 ＝数 max1
bmi f bi
• 2.简支梁及连续 梁支点，悬臂梁 悬臂段：
b b 其中s和f为计算系数，可查图 mi
si
规范折减方法
•
3.当梁高
h
bi 0 .3
时，翼缘
预应力混凝土简支箱梁支架法现浇施工安全PPT课件
概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
2
一、支架法施工概念 • 支架法是最常用的一种施工方法
，即在桥孔位置处安装满堂支架 或在支墩上拼装梁式结构,然后 立模就地浇筑混凝土梁的施工方 法。
3
满堂支架法施工现浇箱梁
4
墩梁式支架法施工现浇箱梁
得入内
36
• 第五、防止火灾发生
设置消防器材 模板和钢筋绑扎焊接时，加强消防检查 防火安全教育、安全检查
37
3、箱梁施工过程中原材 料质量保证、工序质量保 证，是保证桥梁运营安全 的关键。
38
• 事故案例：
• 1999年1月4日，重庆市綦江县虹桥突 然整体垮塌，死亡40人，轻重伤14人 。这座长约102米的中承式拱形桥，是 綦江县城主要的人行桥，建成还不足 三年。
目
录
一、支架法施工概念 二、支架法施工工艺特点 三、支架法施工工艺原理 四、工程概况及方案选定 五、支架法施工安全质量控制要点
1、支架的承载力和稳定性保证 2、施工过程中的人员安全控制 3、箱梁施工过程中原材料质量保证、工序质量 保证，是保证桥梁运营安全的关键
1
整体本内容 点击此处输入相关文本内容
31
2、施工过程中的人员安全 控制
32
第一、防止高处跌落 施工平台满铺脚手板、无探头板 栏杆、人梯、安全网齐全 临边或悬空作业戴好安全带
33
• 第二、防止触电事故
漏电保护器 电缆绝缘良好，特别是接头包扎不漏电 电工持证作业 电焊工戴绝缘手套作业 雨天作业，做好电气防雨工作 《施工现场临时用电安全技术规范》。
5
二、工艺特点
《支架法现浇连续梁》PPT课件
• （1）经济性 在不影响整体工期的前提下尽量节 约成本，仔细研究比较材料的购置和租赁费用。
• （2）施工难度 在支架施工过程中尽量减少大规 模吊装作业以保证施工安全。
• （3）施工进度 重点考虑架梁通道的畅通，桥的 架梁任务，其次考虑支架材料的周转使用。
• （4）质量保证 尽量选用承载力大，安全可靠 ，高功效、沉降小的支架形式。
• （6）支架在高压电线区架设时应注意离开高压线 一定距离。
.
5
三、支架的施工流程
支架的搭设
.
6
➢模板施工
.
7
底模铺设
.
8
外侧模拼装
.
9
涂刷脱模. 剂
10
内膜安装
.
11
拆模
.
12
➢安装钢筋及预埋件
.
13
钢筋安装
.
14
预应力波纹管安装
.
15
钢绞线切割穿入
.
16
➢混凝土浇筑.ຫໍສະໝຸດ 17.24
➢混凝土养护
• 梁体洒水次数应保持混凝土表面充分潮湿，养护 不少于14d。拆除芯模，箱梁内浇水完毕后, 梁端 端口用塑料布封闭, 确保相对湿度在90%以上, 并 定期补水。养护期间要做好混凝土测温及养护记 录, 填写好测温养护记录表。
.
18
.
19
➢ 预应力张拉
• 在混凝土强度及弹性模量达到设计强度50%时进行 预张拉，强度及弹模达到100%后，进行终张拉。
.
20
.
21
➢压浆
• 在压浆前，水泥应不断搅动，以防止流动性降低 ，预应力管道压浆采用真空辅助压浆工艺, 同一 管道压浆应连续进行, 一次完成。
支架施工现浇培训41页PPT
5、2004年3月23日10时40分左右，正在施工中的汕头市 西港高架桥工地，意外发生脚手架倒塌事故，十多米高的 庞大脚手架连同上面的水泥、沙包等施工材料一齐倒下。 事故造成施工人员一死一伤。
6、2004年1月15日凌晨2时30分许，南京中华门附近一在 建立交桥突然坍塌，造成多人受伤。目击者称，当时正在 进行混凝土浇灌作业，突然传来一声巨响，尚未凝固的混 凝土与钢筋水泥，连同脚手架一起轰然坍塌。
公路水运工程安全生产监督管理办法
第十八条 监理单位应当按照法律、法规和工程建 设强制性标准进行监理，对工程安全生产承担监 理责任。应当编制安全生产监理计划，明确监理 人员的岗位职责、监理内容和方法等。对危险性 较大的工程作业应当加强巡视检查。
设计方案不当 荷载取错
搭设方面 施工管理
材料方面 超载
构造因素
模板支架，特别是空间高、跨度大、荷载重的模 板支架进行分析计算的研究和总结不多，大量工 程项目编制的施工技术方案比较简单。
模板承重架的节点不是刚性节点，人工不确定因 素很多，力传递也不直接不规则，离散性很大， 千百个扣件中有一个或几个失效，则计算长度就 可能增加一倍甚至更大，轴心受压立杆的稳定系 数就会急剧下降，立杆的承载力也大幅减小，立 杆的受压稳定性也就很难得到保证。
报告议题
一、支架法施工安全事故案例及教训 二、支架施工安全指导性意见 三、关爱生命，关注安全，从我做起！
一、支架安全事故案例1
2008年7月11日上午11时许，施，20余 工人被埋。事发后，安检局、110等相继赶到现场。 经过2个小时救援，部分工人脱险，已有1人死亡、 15人受伤，数人轻伤。据悉，经安检局初步认定，该 事故属于安全责任事故。
3、2009年1月15日21时30分，青海省西宁市一正在施工 的高架桥，因桥墩钢筋骨架突然坍塌，导致两名工人死亡。 发生事故的高架桥，是正在建设中的西宁过境公路工程第 二项目部的标段。坍塌的高架桥桥墩，其钢筋骨架大约有 15米。
6、2004年1月15日凌晨2时30分许，南京中华门附近一在 建立交桥突然坍塌，造成多人受伤。目击者称，当时正在 进行混凝土浇灌作业，突然传来一声巨响，尚未凝固的混 凝土与钢筋水泥，连同脚手架一起轰然坍塌。
公路水运工程安全生产监督管理办法
第十八条 监理单位应当按照法律、法规和工程建 设强制性标准进行监理，对工程安全生产承担监 理责任。应当编制安全生产监理计划，明确监理 人员的岗位职责、监理内容和方法等。对危险性 较大的工程作业应当加强巡视检查。
设计方案不当 荷载取错
搭设方面 施工管理
材料方面 超载
构造因素
模板支架，特别是空间高、跨度大、荷载重的模 板支架进行分析计算的研究和总结不多，大量工 程项目编制的施工技术方案比较简单。
模板承重架的节点不是刚性节点，人工不确定因 素很多，力传递也不直接不规则，离散性很大， 千百个扣件中有一个或几个失效，则计算长度就 可能增加一倍甚至更大，轴心受压立杆的稳定系 数就会急剧下降，立杆的承载力也大幅减小，立 杆的受压稳定性也就很难得到保证。
报告议题
一、支架法施工安全事故案例及教训 二、支架施工安全指导性意见 三、关爱生命，关注安全，从我做起！
一、支架安全事故案例1
2008年7月11日上午11时许，施，20余 工人被埋。事发后，安检局、110等相继赶到现场。 经过2个小时救援，部分工人脱险，已有1人死亡、 15人受伤，数人轻伤。据悉，经安检局初步认定，该 事故属于安全责任事故。
3、2009年1月15日21时30分，青海省西宁市一正在施工 的高架桥，因桥墩钢筋骨架突然坍塌，导致两名工人死亡。 发生事故的高架桥，是正在建设中的西宁过境公路工程第 二项目部的标段。坍塌的高架桥桥墩，其钢筋骨架大约有 15米。
桥梁支架浇筑施工ppt课件
固定支架现浇拼装施工方法脚手架满堂支架移动支架移动悬吊模架活动模架预制架设法梁段整体施工简支连续单悬臂连续双悬臂连续悬臂吊机法移动式连续桁架吊机固定式连续桁架吊机起重机拼装递增装配法悬臂拼装法挂蓝浇筑法移动式连续桁架浇筑法固定式连续桁架浇筑法挂蓝与桁架联合浇筑法悬臂浇筑法悬臂法单向顶推双向顶推顶推法转体法1ppt课件2ppt课件?支架模板形式?设计荷载?预拱度?砼浇筑顺序?支架拆除顺序原材料供应浇筑和振捣混凝土安放钢筋骨架立模板整理施工现场搭设脚手架准备浇筑工作运输搅拌机等预留混凝土试块钢筋骨架制作钢筋骨架制作钢筋加工钢筋加工养护拆模板拆除支架桥面系施工压试块3ppt课件木支架钢支架钢木混合支架万能杆件支架贝雷梁支架构造支柱式梁式梁一柱式支架材料4ppt课件木模钢模钢木结合模板土模钢筋混凝土模型板5ppt课件?模板支架必须有足够的强度刚度和稳定性?在河道中施工的支架要充分考虑洪水和漂流物以及通过船只队对其的影响要有足够的安全措施?支架立柱必须安装在有足够承载力的地基上保证浇筑混凝土后不发生超容许的沉降量?设置预拱度?构造物的模板支架不应与施工用的脚手架和便桥相连接?模板的接缝必须密合?模板支架应尽量做成装配式组件或块件6ppt课件浙江省台州市境内正在修建的甬台温铁路发生一起坍塌事故7ppt课件东二环珠江黄埔大桥第六标段脚手架坍塌在做桥梁承压测试时将3万袋各80斤重沙包放置在一支架上当吊运了两万多袋时支架突然变形上面的4名工人连同沙包一起坠落地面
8
模板、支架的自重； 新浇筑混凝土、钢筋混凝土或其他圬工结构物的重力； 施工人员和施工材料、机具等行走运输或堆放的荷载； 振捣混凝土时产生的荷载； 新浇筑混凝土对侧面模板的压力； 倾倒混凝土时产生的水平荷载； 其他可能产生的荷载，如雪荷载、冬季保温设施荷载等；
模板结构名称
8
模板、支架的自重； 新浇筑混凝土、钢筋混凝土或其他圬工结构物的重力； 施工人员和施工材料、机具等行走运输或堆放的荷载； 振捣混凝土时产生的荷载； 新浇筑混凝土对侧面模板的压力； 倾倒混凝土时产生的水平荷载； 其他可能产生的荷载，如雪荷载、冬季保温设施荷载等；
模板结构名称
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
4
二、安全保护措施
• （1）支架在使用过程中应避免产生偏心荷载。（ 2）在浇筑混凝土过程中, 若发现支架有异常情况 ，应立即停止作业并尽快修复加固。
• （3）仔细检查各种材料、杆件。损伤、锈蚀严重 者严禁使用。
• （4）支架周围应设防护栏, 并悬挂安全标志示警, 支架下部须挂设安全网。
• （5）六级以上大风、暴雨不得搭设支架。
• （1）经济性 在不影响整体工期的前提下尽量节 约成本，仔细研究比较材料的购置和租赁费用。
• （2）施工难度 在支架施工过程中尽量减少大规 模吊装作业以保证施工安全。
• （3）施工进度 重点考虑架梁通道的畅通，桥的 架梁任务，其次考虑支架材料的周转使用。
• （4）质量保证 尽量选用承载力大，安全可靠 ，高功效、沉降小的支架形式。
第一组 组长： 组员：
.
1
➢支架的施工 ➢模板的施工 ➢安装钢筋及预埋件
➢混凝土浇筑 ➢混凝土养护 ➢预应力张拉 ➢压浆 ➢封端
.
2
➢ 支架的施工
现浇梁的施工方法主要有：碗扣式满堂脚手
架施工方法、贝雷梁钢管支架施工方法、钢 管型钢支架施工方法、移动模架施工方法。
.
3
一、现浇支架按设计需要重点考虑的问题
• （6）支架在高压电线区架设时应注意离开高压线 一定距离。
.
5
三、支架的施工流程
支架的搭设
.
6
➢模板施工
.
7
底模铺设
.
8
Hale Waihona Puke 外侧模拼装.9
涂刷脱模. 剂
10
内膜安装
.
11
拆模
.
12
➢安装钢筋及预埋件
.
13
钢筋安装
.
14
预应力波纹管安装
.
15
钢绞线切割穿入
.
16
➢混凝土浇筑
.
17
.
20
.
21
➢压浆
• 在压浆前，水泥应不断搅动，以防止流动性降低 ，预应力管道压浆采用真空辅助压浆工艺, 同一 管道压浆应连续进行, 一次完成。
.
22
.
23
➢封端
• 封端前对锚穴混凝土进行凿毛处理, 并对锚具、锚 垫板表面及外露钢绞线用聚氨酯防水涂料进行涂 刷。在锚穴内设置钢筋网, 并通过在锚垫板安装孔 中拧入特制螺栓相接的方式使其与梁体连接。封 端混凝土养生完成后, 还要对封端处混凝土新旧混 凝土接茬面再进行涂刷聚氨酯防水处理。
.
24
➢混凝土养护
• 梁体洒水次数应保持混凝土表面充分潮湿，养护 不少于14d。拆除芯模，箱梁内浇水完毕后, 梁端 端口用塑料布封闭, 确保相对湿度在90%以上, 并 定期补水。养护期间要做好混凝土测温及养护记 录, 填写好测温养护记录表。
.
18
.
19
➢ 预应力张拉
• 在混凝土强度及弹性模量达到设计强度50%时进行 预张拉，强度及弹模达到100%后，进行终张拉。
