基于单片机的电子琴课程设计一：课程目的以及要求用51单片机作为主控电路设计一个电子琴，实现能通过切换不同的键盘按键来切换歌曲。
二：课程设计背景：电子琴是现代电子科技与音乐结合的产物，是一种新型的键盘乐器。
它在现代音乐扮演着重要的角色，单片机具有强大的控制功能和灵活的编程实现特性，它已经溶入现代人们的生活中，成为不可替代的一部分。
本文的主要容是用STC89C52单片机为核心控制元件，设计一个电子琴。
以单片机作为主控核心，与键盘、扬声器等模块组成核心主控制模块。
本文主要对使用单片机设计简易电子琴进行了分析，并介绍了基于单片机电子琴统硬件组成。
利用单片机产生不同频率来获得我们要求的音阶，最终可随意弹奏想要表达的音乐。
并且本文分别从原理图，主要芯片，各模块原理及各模块的程序的调试来详细阐述。
三：系统硬件设计3.1系统框图3.2 51单片机产生音符原理MCS-5l单片机有两个定时器／计数器。
系统使用定时器／计数器0产生方波。
定时器／计数器l刖用于记录音符的时长，即按键持续的时问。
定时器／计数器0的工作方式是l，即为16位定时器／计数器。
16位定时器／计数器被赋予一个初值，并开始记数。
当记数溢出，产生中断后，中断服务程序将与蜂鸣器连接的引脚电平置反，并且对定时器／计数器再赋初值，重新开始记效。
之后产生中断，引脚电平再被置反，如此周而复始，在引脚上就能产生一个频率与定时初值有关的方波信号。
而定时初值与音符频率有关，相应频率的确定，可参照12平均律，相邻两个半音A和B的频率之间的关系为：A=B√12[1]。
定时器／计数器l的作用为记录音符的时长，工作方式为l，即16位定时器／计数器。
在12MHZ的晶体振荡器F，单片机的机器周期为l“S。
本系统中，定时器／计数器l以10ms的时长为l定时单位，记录音符持续了多少个定时单位，如此，使用一个unmgnedchar型变量既可以记录2.55s的时长，这在用于记录一般弹奏的音符时是足够的。
基于C51单片机音乐盒设计
基于51单片机的音乐盒设计摘要：随着科技越来越发达，单片机技术也越来越纯熟，单片机的应用也越来越广泛，可以说几乎很难找到哪个领域没有单片机的踪迹。
如今，单片机在各个领域都起着至关重要的作用。
以单片机为核心元件的数字音乐盒。
单片机具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点。
该数字音乐盒具有体积小，重量轻，能演奏各种各样的音乐，功能多，外观绚丽多彩，使用非常方便等诸多优点。
而且具有一定的开发价值。
基于AT89C51单片机的可控数字音乐盒的程序设计。
通过PROTEUS仿真软件对硬件电路进行仿真制作以及利用KEIL软件对音乐盒源程序进行C 语言编译，而设计制作出的一个多功能数字音乐盒。
音乐盒通过控制单片机内部的定时器来产生不同频率的方波，驱动喇叭发出不同音调的音乐。
程序通过把乐谱转化成相应的定时常数来驱动发音设备演奏出悦耳动听的音乐。
一共设计了五首歌曲，同时还设计了三种LED彩灯的变化花样。
在演奏歌曲时彩灯随音调闪烁。
在停止演奏歌曲时三种彩灯花样开始闪烁。
歌曲和花样均可随意切换。
与此同时，数码管也不断变化数字，以此显示歌曲和彩灯花样的序号。
关键词： AT89C51；KEIL；PROTEUS；数字音乐盒；数码管1 设计任务要求设计一个基于51单片机的可控数字音乐盒，分析电路工作原理，设计电路图，编译有关音乐的程序，实现通过开关按钮控制播放五首不同的音乐的目的。
2电路设计2.1单片机和音乐盒硬件的功能随着当代单片机技术的突飞猛进，单片机的功能也越来越强大，主要包括有：（1）单片机可靠性高，处理功能强，速度快；（2）系统结构简单，使用方便，实现模块化；（3）单片机集成度高；（4）控制功能强大；（5）低电压，低功耗，便于生产便携式产品。
2.2 AT89C51芯片的功能AT89C51是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMOS8位微处理器。
俗称单片机。
引脚功能：P0.0-P0.7：为一个8位漏级开路双向I/O口；P1.0-P1.7：是一个内部提供上拉电阻的8位双向I/O口；P2.0-P2.7：为一个内部上拉电阻的8位双向I/O口；P3.0-P3.7：管脚是8个带内部上拉电阻的双向I/O口；P3.0：RXD（串行输入口）；P3.1：TXD（串行输出口）；P3.2：INT0（外部中断0）；P3.3：INT1（外部中断1）；P3.4：T0（记时器0外部输入）；P3.6：WR（外部数据存储器写选通）；P3.7：RD（外部数据存储器读选通）；EA：当EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。
基于51单片机音乐播放器的设计
本科毕业论文(设计)题目：基于51单片机音乐播放器的设计学院：班级：姓名：指导教师：王振义职称：副教授完成日期：2015年5月20日基于51单片机音乐播放器设计摘要：在当今这个繁杂的社会，随着生活节奏的加快，人们从事长期的工作和面对学习过大的压力导致我们处于紧绷的状态，因此音乐对于调节压力不言而喻的十分重要。
校园里的上下课的铃声，广场中爷爷奶奶伴随着音乐进行锻炼身体。
此设备为人们目前压力过大的生活带来了乐趣。
本文是利用51单片机原理设计音乐演奏的硬件电路，并运用C语言进行程序部分的设计。
经过51单片机来产生频率不同的波，这些波经过单片机输出和放大电路的放大驱使喇叭发出不一样的音调，延迟系统有可控制音符发音长短。
把音乐转化成可以从发音设备中发出的悦耳动听的音乐。
关键字：单片机；音乐播放器；C语言Design based on 51 SCM music player Abstract：In today's complex society, with the accelerating rhythm of life, the people in the long-term work and face learning too much pressure lead to us is in a state of tension, so the music is very important for regulating pressure self-evident.The ringing of a campus of adding and dropping classes, grandma and grandpa accompanied by music in the square to exercise.This device at present stress for people brought joy of life.This paper is the use of 51 single chip microcomputer hardware circuit design of music playing, and part using C language program design.After 51 single chip microcomputer to produce different frequency of wave, the wave through single chip microcomputer output and amplifying circuit amplifier drives the horn a different tone, length of the delay system with control pronunciation notes.Can put the music into sweet music from pronunciation in the device.Keywords : Single-chip processor; Music player; C programming language目录1 引言 (1)2 51单片机的结构与原理 (2)2.1 51单片机的基本结构 (2)2.1.1 8051单片机的基本组成及主要性能 (2)2.1.2 8051单片机的外部引脚说明 (4)2.1.3并行输入/输出口电路结构 (5)2.1.4时钟电路 (6)2.2 51单片机的微处理器 (6)2.2.1 运算器 (6)2.2.2 控制器 (6)2.3 51单片机的存储器 (7)2.3.1 内部数据存储器 (7)2.3.2 内部程序存储器 (7)3 硬件电路设计 (8)3.1 总体设计框图 (8)3.2原理图 (8)3.3 焊接实物图 (9)3.4 时钟电路 (9)3.7 音频发生及放大电路 (9)4软件程序设计 (10)4.1单片机发声原理 (10)4.2 程序流程图 (11)4.3 程序代码 (12)5 调试与故障分析 (12)5.1 软件程序调试 (12)5.2 硬件电路调试 (13)6 总结与展望 (13)7参考文献 (14)8致谢 (15)1、引言单片机又被人家称为微控制器，是一种大规模构成的电路模块，其特点是功能实用、体积又小、性能优秀、价格优惠，适用大多数人群。
基于51单片机的音乐播放器的设计
基于51单片机的音乐播放器的设计学院：电子与电气工程学院专业：测控技术与仪器***名：**学号： ***********湖南工业大学Hunan university of Technology基于51单片机的音乐播放器的设计[摘要]本课题完成了基于51单片机的音乐播放器的软件设计。
论文主要介绍了对U盘所存储的MP3、WMA或MIDI格式的文件识别、提取以及音频解码程序实现的方法，通过与硬件调试表明所设计的音乐播放器可以通过按键选择歌曲以及控制音量，同时还可以通过显示屏来显示所播放的歌曲名。
声音的播放可以通过扬声器或耳机进行，基本实现了音乐播放器的功能。
[关键词]单片机；音乐播放器；U盘文件读取；音频解码目录1 引言 (1)1．1 设计意义 (1)1.2 理论分析与方案论证 (1)1.2.1 理论分析 (1)2 系统硬件原理及概述 (2)2.1 STC12C5A60S2处理器介绍 (2)2.2 系统硬件电路综述 (2)2.2.1 硬件系统总体设计方案 (2)2.2.2 USB总线的通用接口芯片CH375电路 (3)2.2.3 LCD12864显示电路 (3)2.2.4 按键控制电路 (3)2.2.5 音频解码芯片VS1003电路 (4)3 系统软件设计 (4)3.1 软件开发平台 (4)3.2 系统的软件设计 (4)3.2.1 软件总体分析................................ 错误!未定义书签。
3.2.2 CH375软件系统设计 (7)3.2.3 CH375模块的U盘数据读取程序设计 (8)3.2.4 VS1003模块的MP3文件播放程序设计 (9)3.3 系统流程图 (11)参考文献 (11)1 引言1.1设计意义基于单片机的音乐播放器可应用于MP3，MP4，扩音器等很多方面，并可作为很多系统的辅助功能，传统的音乐播放器是利用定时器可以产生各种固定频率的方波信号，可以产生包括“Do”、“Re”、“Me”等音阶在内的各种频率声音。
基于51单片机音乐播放器课程设计报告
基于51 单片机音乐播放器课程设计报告课程设计课程设计名称：单片机课程设计专业班级电科0901 学生姓名：学号：200948360118指导教师：课程设计时间：2012-9-20〜2012-9-28 电子信息科学与技术专业课程设计任务书说明：本表由指导教师填写，由教研室主任审核后下达给选题学生，装订在设计(论文) 首页一设计任务及要求利用单片机定时器完成控制音乐的频率，每个音调响的时长，来达到播放出音乐。
并且实时监测红外接收管是否触发中断，来判断是否遥控器按下了播放/ 暂停键、上一首、下一首，进而实时处理。
并把信息显示在1602 液晶上。
音高与频率的对应关系下表:二设计原理图单片机与1602 液晶、红外接收管SM0038 接线图单片机驱动蜂鸣器电路及红外遥控器键码本次实验所用按键及对应编码：( 1 )上一首07 (2) 下一首15 (3)播放/暂停09三程序设计框图Sound_Temp_TH1 = (65535-(1/1200)*SYSTEM_OSC)/256;装入的初值(10ms 的初装值)Sound_Temp_TL1 = (65535-(1/1200)*SYSTEM_OSC)%256; 装入的初值TH1 = Sound_Temp_TH1;TL1 = Sound_Temp_TL1;TMOD |= 0x11;ET0 = 1;ET1 = 0;PT0 = 0;TR0 = 0;TR1 = 0;EA = 1;void write_cmd(uchar cmd)//1602 lcd_rs=0; lcd_w=0;P0=cmd;delay(7);lcd_en=1;delay(6);lcd_en=0;void write_date(uchar date)//1602lcd_rs=1;lcd_w=0;P0=date;delay(7);lcd_en=1;delay(6);lcd_en=0;void init_1602()// 初始化1602lcd_en=0;write_cmd(1);write_cmd(0x84);write_cmd(0x38); write_cmd(0x0f); write_cmd(0x06);void inte1_init()// 红外中断 // 计算 TL1 应 // 计算 TH1 应 IT1 = 1;// 外部中断，下降沿中断EX1 = 1;// 开外部中断PX1 = 1;//EA = 1;// 开总中断IRIN=1; // 读引脚前，先置高void jiema() // 红外解码uchar i,j; for(j=0;j<4;j++)irma[j]=0;// 清除上次的码for(i=0;i<8;i++)irma[j]=irma[j]>>1;// 右移 1 位while(!IRIN);// 等待 0.56ms 低电平结束 time2_init();// 启动定时， 0.8ms while(!TF2);// 等到 0.8ms 时间到TR2=0;// 关定时器TF2=0;// 清标志位if(IRIN)// 发送是 1，其高电平时间长，大于 0.565ms irma[j]|=0x80;// 把最高位置 1 while(IRIN);// 等待高电平结束，以便于进入下一位的解码 } void Lcd_displays(uchar add,char *s)//1602 显示字符串uchar i;write_cmd(add);for(i=0;i<strlen(s);i++)write_date(s[i]);void Play(unsigned char *Sound,unsigned char Signature,unsigned Octachord,unsigned int 写命令写数据Speed)// 播放歌曲函数unsigned int NewFreTab[12]; // 新的频率表unsigned char i,j;unsigned int Point,LDiv,LDiv0,LDiv1,LDiv2,LDiv4,CurrentFre,Temp_T,SoundLength; unsigned char Tone,Length,SL,SH,SM,SLen,XG,FD;for(i=0;i<12;i++) // 根据调号及升降八度来生成新的频率表j = i + Signature;if(j > 11)j = j-12;NewFreTab[i] = FreTab[j]*2;NewFreTab[i] = FreTab[j];if(Octachord == 1)NewFreTab[i]>>=2;else if(Octachord == 3)NewFreTab[i]<<=2;SoundLength = 0;while(Sound[SoundLength] != 0x00) // 计算歌曲长度SoundLength+=2;Point = 0;Tone = Sound[Point];Length = Sound[Point+1]; // 读出第一个音符和它时时值LDiv0 = 12000/Speed; // 算出 1 分音符的长度(几个10ms)LDiv4 = LDiv0/4; // 算出 4 分音符的长度LDiv4 = LDiv4-LDiv4*SOUND_SPACE; // 普通音最长间隔标准TR0 = 0;TR1 = 1;while(Point < SoundLength)SL=Tone%10; // 计算出音符SM=Tone/10%10; // 计算出高低音SH=Tone/100; // 计算出是否升半CurrentFre = NewFreTab[SignTab[SL-1]+SH]; // 查出对应音符的频率if(SL!=0)if (SM==1) CurrentFre >>= 2; // 低音if (SM==3) CurrentFre <<= 2; // 高音Temp_T = 65536-(50000/CurrentFre)*10/(12000000/SYSTEM_OSC);// 计算计数器初值Sound_Temp_TH0 = Temp_T/256;Sound_Temp_TL0 = Temp_T%256;TH0 = Sound_Temp_TH0;TL0 = Sound_Temp_TL0 + 12; // 加12 是对中断延时的补偿}SLen=LengthTab[Length%10]; // 算出是几分音符XG=Length/10%10; // 算出音符类型(0 普通 1 连音 2 顿音) FD=Length/100;LDiv=LDiv0/SLen; // 算出连音音符演奏的长度(多少个10ms) if (FD==1)LDiv=LDiv+LDiv/2;if(XG!=1)if(XG==0) // 算出普通音符的演奏长度if (SLen<=4)LDiv1=LDiv-LDiv4;LDiv1=LDiv*SOUND_SPACE;LDiv1=LDiv/2; // 算出顿音的演奏长度LDiv1=LDiv;if(SL==0) LDiv1=0;LDiv2=LDiv-LDiv1; // 算出不发音的长度if (SL!=0)TR0=1;for(i=LDiv1;i>0;i--) // 发规定长度的音while(TF1==0);TH1 = Sound_Temp_TH1;TL1 = Sound_Temp_TL1;TF1=0; if(LDiv2!=0) void BeepTimer0(void) interrupt 1 // 音符发生中断BeepIO = !BeepIO;TH0 = Sound_Temp_TH0;TL0 = Sound_Temp_TL0;void inte1inte() interrupt 2 // 红外中断，外部中断 1 uchar k=10;EX1 = 0;// 关外部中断while(k--)〃循环十次，一次0.8ms，十次8ms , time2_init();while(!TF2);TF2 = 0;TR2 = 0;if(IRIN)// 中间如果出现高电平，就说明不是9MS 的引导电平{EX1 = 1;// 则开外部中断，退出中断return;while(!IRIN);// 运行到此，说明是引导电平，等待9MS 引导结束k=3;// 循环 3 次，每次0.8ms ，总共 2.4ms，while(k--)time2_init();while(!TF2);TF2 = 0;TR2 = 0;if(!IRIN)//2.4ms 结束如果变低电平，说明是重码，EX1 = 1;return;// 开中断，退出中断while(IRIN);// 等待 4.5ms 高电平结束，到此说明是正常红外信号jiema();// 解码程序，包括用户码，和按键码// irfenli();if(irma[2]==0x09||irma[2]==0x15||irma[2]==0x07){// 判断按下是哪一个键if(irma[2]==0x09)if(com==0)com=1;com=0; if(com)Lcd_displays(0x80,"START");Lcd_displays(0x80,"PAUSE");else if(irma[2]==0x15) newmusic++;if(newmusic==4)newmusic=1;Lcd_displays(0x80,"NEST "); newmusic--;if(newmusic==0)newmusic=3;Lcd_displays(0x80,"LAST ");switch(newmusic){// 更新1602 显示case 1:Lcd_displays(0x88,"MUSIC1");break; case 2:Lcd_displays(0x88,"MUSIC2");break; case 3:Lcd_displays(0x88,"MUSIC3");break; }// Lcd_display();EX1 = 1;return;三首歌曲的代码：位于music.h 文件内// 挥着翅膀的女孩unsigned char code Music_Girl[]={0x17,0x02, 0x17,0x03, 0x18,0x03, 0x19,0x02, 0x15,0x03, 0x16,0x03, 0x17,0x03, 0x17,0x03, 0x17,0x03, 0x18,0x03, 0x19,0x02, 0x16,0x03, 0x17,0x03, 0x18,0x02, 0x18,0x03, 0x17,0x03, 0x15,0x02, 0x18,0x03, 0x17,0x03, 0x18,0x02,0x17,0x02, 0x17,0x03, 0x18,0x03, 0x19,0x02, 0x1A,0x03, 0x1B,0x03, 0x1F,0x03,0x1F,0x03, 0x17,0x03, 0x18,0x03, 0x19,0x02, 0x16,0x03, 0x17,0x03, 0x18,0x03, 0x17,0x03, 0x18,0x03, 0x1F,0x03, 0x1F,0x02, 0x16,0x03, 0x17,0x03, 0x18,0x03, 0x17,0x03, 0x18,0x03, 0x20,0x03, 0x20,0x02, 0x1F,0x03, 0x1B,0x03, 0x1F,0x66, 0x20,0x03, 0x21,0x03, 0x20,0x03, 0x1F,0x03, 0x1B,0x03, 0x1F,0x66, 0x1F,0x03, 0x1B,0x03, 0x19,0x03, 0x19,0x03, 0x15,0x03, 0x1A,0x66, 0x1A,0x03, 0x19,0x03, 0x15,0x03, 0x15,0x03, 0x17,0x03, 0x16,0x66, 0x17,0x04, 0x18,0x04, 0x18,0x03, 0x19,0x03, 0x1F,0x03, 0x1B,0x03, 0x1F,0x66, 0x20,0x03, 0x21,0x03, 0x20,0x03, 0x1F,0x03, 0x1B,0x03, 0x1F,0x66, 0x1F,0x03, 0x1B,0x03, 0x19,0x03, 0x19,0x03, 0x15,0x03, 0x1A,0x66, 0x1A,0x03, 0x19,0x03, 0x19,0x03, 0x1F,0x03, 0x1B,0x03, 0x1F,0x00, 0x1A,0x03, 0x1A,0x03, 0x1A,0x03, 0x1B,0x03, 0x1B,0x03, 0x1A,0x03, 0x19,0x03, 0x19,0x02, 0x17,0x03, 0x15,0x17, 0x15,0x03, 0x16,0x03, 0x17,0x03, 0x18,0x03, 0x17,0x04, 0x18,0x0E, 0x18,0x03, 0x17,0x04, 0x18,0x0E, 0x18,0x66, 0x17,0x03, 0x18,0x03, 0x17,0x03, 0x18,0x03, 0x20,0x03, 0x20,0x02, 0x1F,0x03, 0x1B,0x03, 0x1F,0x66, 0x20,0x03, 0x21,0x03, 0x20,0x03, 0x1F,0x03, 0x1B,0x03, 0x1F,0x66, 0x1F,0x04, 0x1B,0x0E, 0x1B,0x03, 0x19,0x03, 0x19,0x03, 0x15,0x03, 0x1A,0x66, 0x1A,0x03, 0x19,0x03, 0x15,0x03, 0x15,0x03, 0x17,0x03, 0x16,0x66, 0x17,0x04, 0x18,0x04, 0x18,0x03, 0x19,0x03, 0x1F,0x03, 0x1B,0x03, 0x1F,0x66, 0x20,0x03, 0x21,0x03, 0x20,0x03, 0x1F,0x03, 0x1B,0x03, 0x1F,0x66, 0x1F,0x03, 0x1B,0x03, 0x19,0x03, 0x19,0x03, 0x15,0x03, 0x1A,0x66, 0x1A,0x03, 0x19,0x03, 0x19,0x03, 0x1F,0x03, 0x1B,0x03, 0x1F,0x00, 0x18,0x02, 0x18,0x03, 0x1A,0x03, 0x19,0x0D, 0x15,0x03, 0x15,0x02, 0x18,0x66, 0x16,0x02, 0x17,0x02, 0x15,0x00, 0x00,0x00}; // 同一首歌unsigned char code Music_Same[]={0x0F,0x01, 0x15,0x02, 0x16,0x02, 0x17,0x66, 0x18,0x03, 0x17,0x02, 0x15,0x02, 0x16,0x01, 0x15,0x02, 0x10,0x02, 0x15,0x00, 0x0F,0x01, 0x15,0x02, 0x16,0x02, 0x17,0x02, 0x17,0x03, 0x18,0x03, 0x19,0x02, 0x15,0x02, 0x18,0x66, 0x17,0x03, 0x19,0x02, 0x16,0x03, 0x17,0x03, 0x16,0x00, 0x17,0x01, 0x19,0x02, 0x1B,0x02, 0x1B,0x70, 0x1A,0x03, 0x1A,0x01, 0x19,0x02, 0x19,0x03, 0x1A,0x03, 0x1B,0x02, 0x1A,0x0D, 0x19,0x03, 0x17,0x00, 0x18,0x66, 0x18,0x03, 0x19,0x02, 0x1A,0x02, 0x19,0x0C, 0x18,0x0D, 0x17,0x03, 0x16,0x01, 0x11,0x02, 0x11,0x03, 0x10,0x03, 0x0F,0x0C,0x19,0x03, 0x1A,0x01, 0x1B,0x02, 0x1B,0x03, 0x1B,0x03, 0x1B,0x0C, 0x1A,0x0D, 0x19,0x03, 0x17,0x00, 0x1F,0x01, 0x1A,0x01, 0x18,0x66, 0x19,0x03, 0x1A,0x01, 0x10,0x02, 0x10,0x03, 0x10,0x03, 0x1A,0x0C, 0x18,0x0D, 0x17,0x03, 0x16,0x00, 0x0F,0x01, 0x15,0x02, 0x16,0x02, 0x17,0x70, 0x18,0x03, 0x17,0x02, 0x15,0x03, 0x15,0x03, 0x16,0x66, 0x16,0x03, 0x16,0x02, 0x16,0x03, 0x15,0x03, 0x10,0x02, 0x10,0x01, 0x11,0x01, 0x11,0x66, 0x10,0x03, 0x0F,0x0C, 0x1A,0x02, 0x19,0x02, 0x16,0x03, 0x16,0x03, 0x18,0x66, 0x18,0x03, 0x18,0x02, 0x17,0x03, 0x16,0x03, 0x19,0x00, 0x00,0x00 };// 两只蝴蝶unsigned char code Music_Two[] ={0x17,0x03, 0x16,0x03, 0x17,0x01, 0x16,0x03, 0x17,0x03, 0x16,0x03, 0x15,0x01, 0x10,0x03, 0x15,0x03, 0x16,0x02, 0x16,0x0D, 0x17,0x03, 0x16,0x03, 0x15,0x03, 0x10,0x03, 0x10,0x0E, 0x15,0x04, 0x0F,0x01, 0x17,0x03, 0x16,0x03, 0x17,0x01, 0x16,0x03, 0x17,0x03, 0x16,0x03, 0x15,0x01, 0x10,0x03, 0x15,0x03, 0x16,0x02, 0x16,0x0D, 0x17,0x03, 0x16,0x03, 0x15,0x03, 0x10,0x03, 0x15,0x03, 0x16,0x01, 0x17,0x03, 0x16,0x03, 0x17,0x01, 0x16,0x03, 0x17,0x03, 0x16,0x03, 0x15,0x01, 0x10,0x03, 0x15,0x03, 0x16,0x02, 0x16,0x0D, 0x17,0x03, 0x16,0x03, 0x15,0x03, 0x10,0x03, 0x10,0x0E, 0x15,0x04, 0x0F,0x01, 0x17,0x03, 0x19,0x03, 0x19,0x01, 0x19,0x03, 0x1A,0x03, 0x19,0x03, 0x17,0x01, 0x16,0x03, 0x16,0x03, 0x16,0x02, 0x16,0x0D, 0x17,0x03, 0x16,0x03, 0x15,0x03, 0x10,0x03, 0x10,0x0D, 0x15,0x00, 0x19,0x03, 0x19,0x03, 0x1A,0x03, 0x1F,0x03, 0x1B,0x03, 0x1B,0x03, 0x1A,0x03, 0x17,0x0D, 0x16,0x03, 0x16,0x03, 0x16,0x0D, 0x17,0x01, 0x17,0x03, 0x17,0x03, 0x19,0x03, 0x1A,0x02, 0x1A,0x02, 0x10,0x03, 0x17,0x0D, 0x16,0x03, 0x16,0x01, 0x17,0x03, 0x19,0x03, 0x19,0x03, 0x17,0x03, 0x19,0x02, 0x1F,0x02, 0x1B,0x03, 0x1A,0x03, 0x1A,0x0E, 0x1B,0x04, 0x17,0x02, 0x1A,0x03, 0x1A,0x03, 0x1A,0x0E, 0x1B,0x04, 0x1A,0x03, 0x19,0x03, 0x17,0x03, 0x16,0x03, 0x17,0x0D, 0x16,0x03, 0x17,0x03, 0x19,0x01, 0x19,0x03, 0x19,0x03, 0x1A,0x03, 0x1F,0x03, 0x1B,0x03, 0x1B,0x03, 0x1A,0x03, 0x17,0x0D, 0x16,0x03, 0x16,0x03, 0x16,0x03, 0x17,0x01, 0x17,0x03, 0x17,0x03, 0x19,0x03, 0x1A,0x02, 0x1A,0x02, 0x10,0x03, 0x17,0x0D, 0x16,0x03, 0x16,0x01, 0x17,0x03, 0x19,0x03, 0x19,0x03, 0x17,0x03, 0x19,0x03, 0x1F,0x02, 0x1B,0x03, 0x1A,0x03, 0x1A,0x0E, 0x1B,0x04, 0x17,0x02, 0x1A,0x03, 0x1A,0x03, 0x1A,0x0E, 0x1B,0x04,课程设计课程设计名称：单片机课程设计专业班级电科0901 学生姓名：学号：200948360118指导教师：课程设计时间：2012-9-20〜2012-9-28电子信息科学与技术专业课程设计任务书说明：本表由指导教师填写，由教研室主任审核后下达给选题学生，装订在设计（论文）首页一设计任务及要求利用单片机定时器完成控制音乐的频率，每个音调响的时长，来达到播放出音乐。
单片机歌曲演奏的设计

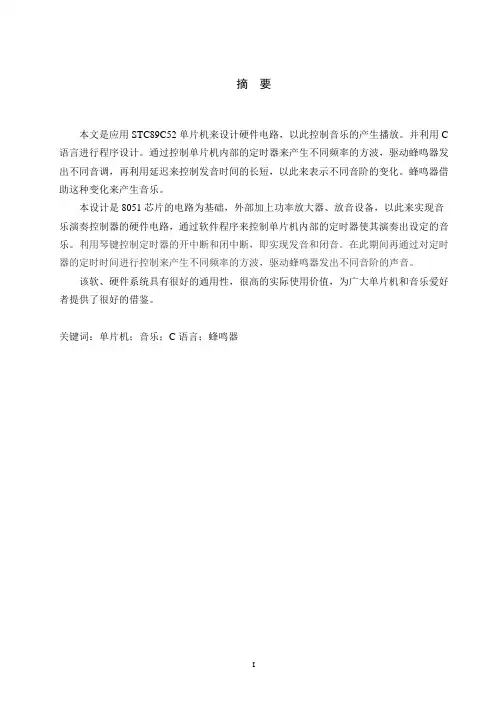

摘要本文是应用STC89C52单片机来设计硬件电路，以此控制音乐的产生播放。

并利用C 语言进行程序设计。
通过控制单片机内部的定时器来产生不同频率的方波，驱动蜂鸣器发出不同音调，再利用延迟来控制发音时间的长短，以此来表示不同音阶的变化。
蜂鸣器借助这种变化来产生音乐。
本设计是8051芯片的电路为基础，外部加上功率放大器、放音设备，以此来实现音乐演奏控制器的硬件电路，通过软件程序来控制单片机内部的定时器使其演奏出设定的音乐。
利用琴键控制定时器的开中断和闭中断，即实现发音和闭音。
在此期间再通过对定时器的定时时间进行控制来产生不同频率的方波，驱动蜂鸣器发出不同音阶的声音。
该软、硬件系统具有很好的通用性，很高的实际使用价值，为广大单片机和音乐爱好者提供了很好的借鉴。
关键词：单片机；音乐；C语言；蜂鸣器AbstractThis paper is the application of STC89C52 microcontroller to design the hardware circuit to control the generation of music playing by using C language program design. Through the control of the single chip microcomputer timer to produce different inside the frequency of square wave, drive speaker tones, and then delay to control the pronunciation of the length of time, so as to indicate different scales of change. This change through the buzzer to generate program of musicThis design is 8051 chips based circuit, external plus power amplifier and let the sound equipment, so as to realize the music playing hardware circuit, through the software program to control of the single chip microcomputer timer internal play a set of music. Using the keys of the timer control open interrupt and closed interrupt, pronunciation and closed sound is implemented. In this period again through the timing of timer control time to produce different frequency of square wave, drive out the sound of different scales buzzer.The software and hardware system has a good generality and high practical value for the single-chip microcomputer and music lovers to provide a good reference.Keywords:AT89S51 SCM; music；C language program; buzzer目录摘要 (I)Abstract (II)绪论 (1)1概述 (1)1.1单片机的产生和发展 (2)1.1.1什么是单片机 (2)1.2单片机的发展史及发展趋势 (2)1.3单片机的特点及应用 (3)1.3.2单片机的特点 (3)1.3.3单片机的应用 (3)2 STC89C52单片机的结构与原理 (4)2.1 STC89C52内部组成结构 (4)2.2 STC89C52引脚组成 (5)2.3 STC89C52硬件组成 (5)2.3.1 引脚功能部件和特性 (5)2.3.2 芯片简介 (6)2.3.3 引脚功能 (6)2.3.4 单片机工作的最小化配置 (8)2.4 STC89C52中断系统 (10)2.4.1 中断的概念 (10)2.4.2 STC89C52中断系统 (11)2.4.3 中断响应过程 (16)3 系统设计总体方案 (16)3.1 设计应用系统时应考虑的问题 (17)3.2 设计使用芯片STC89C52介绍 (17)4 单片机音乐演奏控制器的软硬件设计 (19)4.1 单片机产生音调的基础知识 (19)4.2 硬件电路 (19)4.3 程序设计与调试 (20)4.3.1 程序设计框图 (20)4.3.2. 程序设计的程序清单 (20)5 论文总结 (27)参考文献 (28)附录1 (29)硬件电路 (28)附录2 (29)硬件电路原理图.......................................................................................................,, (29)致谢 (30)绪论近年来，科学技术得到了前所未有的提高，可以说，在过去的100年里的发明创造大于之前人类已经取得的发明总和。
