帧中继水平分割问题
第4讲：网络层故障诊断与排除
8. 检查设备基本配置 当发生路由表项丢失或其他问题时，使用此方法。 (1) 使用display rip 命令查看RIP的各种参数设置 看RIP是否已经启动，相关的接口是否已经使能，network 命令设置的网段是否正确。 (2) 用debug rip 系列命令查看RIP的调试信息 每隔30秒钟，在所指定运行RIP的接口上，路由器将报告 RIP路由更新报文的传输，debug信息显示了发送每个路由 更新报文的路由和度量值。 通过debug信息可以很明白地看出RIP报文是否被正确地收 发。如果发送或接收有问题，也可从debug信息中看到是 什么原因导致发送或接收报文失败。
10. OSPF排错步骤 由于OSPF协议自身的复杂性，在配置的过程中可能会出 现错误。 OSPF协议正常运行的标志是：在每一台运行该协议的路 由器上，应该得到的路由一条也不少，并且都是最优路径。 一般步骤如下： (1) 配置故障处理。检查是否已经启动并正确配置了OSPF 协议。 (2) 局部故障处理。检查两台直接相连的路由器之间协议运 行是否正常。 (3) 区域故障处理。检查一下系统设计(主要是指区域的划分) 是否正确。 (4) 其他疑难问题。路由时通时断、路由表中存在路由却无 法PING通该地址。需要针对不同的情况具体分析。
9. RIP正常时的异常解决 应当考虑是否在接口上配置undo rip work命令，是否 验证有问题，是否引入其他路由有问题，是否访问控 制列表配置不正确等。 查看接口的display current-configuration信息，可以 看到RIP在接口模式下的配置信息是否正确。例如， 该接口是否收发RIP报文，接口配置验证了什么和验 证是什么类型的，接口向外发送的报文是RIP1还是 RIP2，是广播发送还是多播发送，接口在接收和发 送路由时是否增加附加的路由权。 查看display current-configuration信息，可以看到 RIP在协议模式下的配置信息是否正确。例如，是否 引入其他协议的路由，如果引入，是以多大的路由权 值引入的，是否对路由进行过滤和按什么规则过滤等。
Frame-relay
frame-relay技术要点:一、逆向arp(inverse-arp)，在帧中继DTE端，通过反向ARP，可以动态地将远端的网络层地址映射为本地DLCI。
在RFC 1263中有详细的描述。
Inverse-arp只能映射与执行进程的设备有一条直接PVC链路的远端设备地址。
二、full-mesh网络拓朴：设有A、B、C三个站。
A-B、B－C、A－C各有一条PVC相连。
则称该网络拓朴为full-mesh网络拓朴。
优点：通过in-arp能够形成完全的映射关系。
主要问题：随着站点的增加，PVC的数量将剧增，其关系为PVC数量＝站点数量＊（站点数量－1）/2，运行费用太高。
三、hub-spoke网络拓朴：同样设有A、B、C三个站，只有A－B、A－C两条PVC，则这种网络拓朴为hub-spoke拓朴。
其中A称为hub 端，B、C称为spoke端。
优点：PVC的数量少，费用低。
在单hub的情况下，pvc数量＝站点数量－1主要问题：通过in-arp无法形成完全的映射关系。
四、fr映射：由于在hub-spoke网络拓朴下，通过in-arp无法形成完全的映射关系，cisco提出了fr映射，即手工地将远端网络地址映射到本地的DLCI上面。
五、子接口：子接口是一种逻辑接口，用于将DLCI进行细分，分为点到点子接口和点到多点子接口。
其中点到点子接口有且只有一个DLCI，点到多点子接口在任意时间内均可以支持一个或多个DLCI。
点到多点子接口必须借助in-arp或fr映射才能正常工作。
六、interface-DLCI.：可以使用frame-relay interface-dlci dlci-number将DLCI绑定到FR接口上。
注意。
如果在使用intf-dlci前，在该接口上已经配置有fr映射，则会出现如下两种情况：interface-DLCI所使用的DLCI与任意一条FR映射相同，则所有的FR映射将被删除。
如果interface-dlci所使用的DLCI与任意一条FR映射都不同，则不会发生这种情况。
帧中继下的EIGRP水平分割解决方案实验
帧中继下的EIGRP水平分割解决方案实验来源： 作者：小飞侠发布时间：2008-10-14 阅读次数亚威岁末大优惠——所有Cisco培训课程7折实验步骤：1：在R1上的配置；Router>Router#enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#no ip domain-loRouter(config)#lin co 0Router(config-line)#logg sRouter(config-line)#no exec-tRouter(config-line)#ho R1R1(config)#int s3/0R1(config-if)#en frR1(config-if)#no frame-relay inverse-arpR1(config-if)#no shuR1(config-if)exitR1(config)#int s3/0.1 multipointR1(config-subif)#no frame-relay inverse-arpR1(config-subif)#ip add 192.168.123.1 255.255.255.0R1(config-subif)#no shuR1(config-subif)#frame-relay map ip 192.168.123.2 102 bR1(config-subif)#frame-relay map ip 192.168.123.3 103 bR1(config-subif)#exitR1(config)#int lo 0R1(config-if)#ip add 1.1.1.1 255.255.255.0R1(config-if)#no shuR1(config-if)#end2：在R2上的配置；Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#no ip doRouter(config)#no ip domain-loRouter(config)#lin co 0Router(config-line)#logg sRouter(config-line)#no exec-tRouter(config-line)#ho R2R2(config)#int s3/0R2(config-if)no shuR2(config-if)#en frameR2(config-if)#no frame-relay invR2(config-if)#ip add 192.168.123.2 255.255.255.0R2(config-if)#frame map ip 192.168.123.1 201 bR2(config-if)#exitR2(config)#int lo 0R2(config-if)#ip add 2.2.2.2 255.255.255.0R2(config-if)#exitR2(config)#router eigrp 1R2(config-router)#net 192.168.123.0R2(config-router)#net 2.2.2.2R2(config-router)#no auto-summaryR2(config-router)#end3：在R3上的配置；Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#no ip doRouter(config)#no ip domain-loRouter(config)#lin co 0Router(config-line)#logg sRouter(config-line)#no exec-tRouter(config-line)#ho R3R3(config)#int s3/0R3(config-if)#en frameR3(config-if)#no frame invR3(config-if)#ip add 192.168.123.3 255.255.255.0R3(config-if)#fram map ip 192.168.123.1 301 bR3(config-if)#no shuR3(config-if)#exitR3(config)#int lo 0R3(config-if)#ip add 3.3.3.3 255.255.255.0R3(config-if)#no shuR3(config-if)#exitR3(config)#router eigrp 1R3(config-router)#net 192.168.123.0R3(config-router)#net 3.3.3.3R3(config-router)#no auto-summaryR3(config-router)#end4:在R1上查看路由信息；R1#sho ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.123.0/24 is directly connected, Serial3/0.11.0.0.0/8 is variably subnetted, 2 subnets, 2 masksD 1.0.0.0/8 is a summary, 00:01:33, Null0C 1.1.1.0/24 is directly connected, Loopback02.0.0.0/24 is subnetted, 1 subnetsD 2.2.2.0 [90/2297856] via 192.168.123.2, 00:01:28, Serial3/0.13.0.0.0/24 is subnetted, 1 subnetsD 3.3.3.0 [90/2297856] via 192.168.123.3, 00:00:59, Serial3/0.1 5：在R2上查看路由信息；R2#sho ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set6：在R3上查看路由信息；R3#sho ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set出现的问题：由于水平分割的存在，使得R2和R3之间不可以相互学习路由。

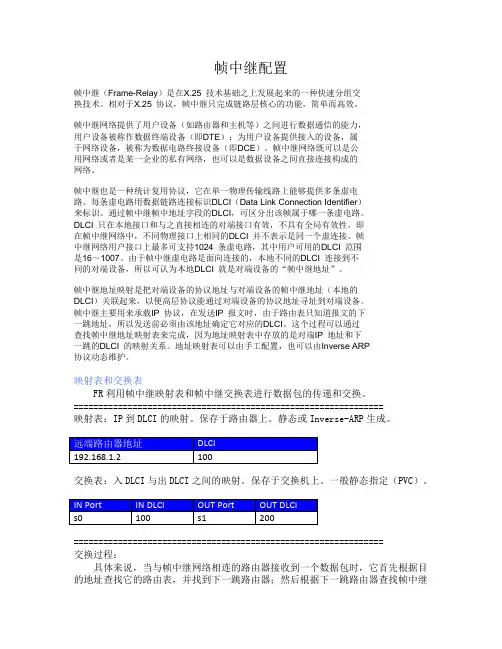

华为：FR
帧中继配置帧中继（Frame-Relay）是在X.25 技术基础之上发展起来的一种快速分组交换技术。
相对于X.25 协议，帧中继只完成链路层核心的功能，简单而高效。
帧中继网络提供了用户设备（如路由器和主机等）之间进行数据通信的能力，用户设备被称作数据终端设备（即DTE）；为用户设备提供接入的设备，属于网络设备，被称为数据电路终接设备（即DCE）。
帧中继网络既可以是公用网络或者是某一企业的私有网络，也可以是数据设备之间直接连接构成的网络。
帧中继也是一种统计复用协议，它在单一物理传输线路上能够提供多条虚电路。
每条虚电路用数据链路连接标识DLCI（Data Link Connection Identifier）来标识。
通过帧中继帧中地址字段的DLCI，可区分出该帧属于哪一条虚电路。
DLCI 只在本地接口和与之直接相连的对端接口有效，不具有全局有效性，即在帧中继网络中，不同物理接口上相同的DLCI 并不表示是同一个虚连接。
帧中继网络用户接口上最多可支持1024 条虚电路，其中用户可用的DLCI 范围是16～1007。
由于帧中继虚电路是面向连接的，本地不同的DLCI 连接到不同的对端设备，所以可认为本地DLCI 就是对端设备的“帧中继地址”。
帧中继地址映射是把对端设备的协议地址与对端设备的帧中继地址（本地的DLCI）关联起来，以便高层协议能通过对端设备的协议地址寻址到对端设备。
帧中继主要用来承载IP 协议，在发送IP 报文时，由于路由表只知道报文的下一跳地址，所以发送前必须由该地址确定它对应的DLCI。
这个过程可以通过查找帧中继地址映射表来完成，因为地址映射表中存放的是对端IP 地址和下一跳的DLCI 的映射关系。
地址映射表可以由手工配置，也可以由Inverse ARP协议动态维护。
映射表和交换表FR利用帧中继映射表和帧中继交换表进行数据包的传递和交换。
===============================================================映射表：IP到DLCI的映射。
帧中继(FR)
帧中继（FR）
主讲：罗海波
情景描述
A公司总部在北京，并且分别在深圳和上海 设立了分公司。由于业务的需要，要求实 现公司内部之间的计算机联网。 考虑成本因素，公司选择租用帧中继线路。
任务学习引导
一、什么是帧中继 二、帧中继特点 三、帧中继术语 四、帧中继的常用命令
一、什么是帧中继<2>
电路交换：
1）、采用的是静态分配策略，经面向连接建立连接。 2）、通信双方建立的通路中任何一点出现故障，就会中断通话，必须重 新拨号建立连接，方可继续。 3）、线路的传输效率往往很低，造成通信线路资源的极大浪费。 4）、由于各异的计算机和终端的传输数据的速率个不相同，采用电路交 换就很难相互通信。
四、帧中继的常用命令<1>
(1)指定帧中继封装格式
encapsulation frame-relay cisco|ietf
frame-relay interface-dlci dlci DLCI号取值16～991，由服务商提供。 Frame-relay map protocol-type protocol-address dlci [broadcast] [ietf][cisco] frame-relay lmi-type cisco|ansi|q933a Show interface serial-number
一、什么是帧中继<1>
帧中继（Frame Relay, FR）是一种用于连接计算机 系统的面向分组的通信方法，也是面向连接的第二 层传输协议，帧中继是典型的分组交换技术。 用户经常需要租用线路把分散在各地的网络连接起 来，如果采用点到点的专用线路（例如 DDN）， ISP 需要给每个地方的路由器拉 4对物理线路，同时 每个路由器需要有 4 个串口。而使用帧中继每个路 由器只通过一条线路连接到帧中继云上，线路的代 价大大减低，每个路由器也只需要一个串行接口而 且允许用户在帧中继交换网络比较空闲的时候以高 于 ISP 所承诺的速率进行传输。
RIP路由协议故障处理
否 调整配置
是 请打开
是 调整配置
是 调整配置
是 调整配置
图1 路由器间不能正常收发 RIP 报文故障处理流程图
故障处理步骤 1) 检查相应的接口是否已运行 RIP 协议并发布路由
4
在使用 network 命令时要按地址类别配置相应的网段。例如接口地址 137.11.1.1， 由于 137.11.1.1 是 B 类地址，如果设置“network 137.0.0.0”，报文将不会被对端 接受，此时配置成“network 137.11.0.0” 就可以正确接收； 2) 检查接口上的 RIP 收发等功能被关掉 这时要通过 display current-configuration 查看一下配置信息，看看接口上是不是配 置了 undo rip work 或 undo rip input 或 undo rip output 命令。 3) 组播配置是否一致 对端路由器上配置的是组播方式（如执行了 rip version 2 multicast 命令），但在 本地路由器上没有配置组播方式；
ii
RIP路由协议故障处理
1 RIP 故障处理uting Information Protocol）是基于 D-V 算法的内部动态路由协议。它是第 一个为所有主要厂商支持的标准 IP 选路协议，目前已成为路由器、主机路由信息传 递的标准之一，适用于大多数的校园网和使用速率变化不大的连续的地区性网络。 对于更复杂的环境，一般不应使用 RIP。RIP 有两个版本： RIPv1 作为距离矢量路由协议，具有与 D-V 算法有关的所有限制，如慢收敛、易于 产生路由环路和广播更新占用带宽过多等；RIPv1 作为一个有类别路由协议，更新 消息中不携带子网掩码，这意味着它在主网边界上自动聚合，不支持 VLSM 和 CIDR； 同样，RIPv1 作为一个较老的路由协议，不提供认证功能，这可能会产生潜在的危 险性。总之， 简单性是 RIPv1 广泛使用的原因之一，但简单性带来的一些问题， 也是 RIP 故障处理中必须关注的。 RIPv2 与 RIPv1 最大的不同是 RIPv2 为一个无类别路由协议，其更新消息中携带子 网掩码，它支持 VLSM、CIDR、认证和多播。目前这两个版本都在广泛应用，两者 之间的差别导致的问题在 RIP 故障处理时需要特别注意。
帧中继与水平分割
帧中继和水平分割
RTB RTC
RTD
Hale Waihona Puke RTB 想通过RTA转发路由更新信息给 RTC RTA
S1/0/0 RTA无法向RTC转发来自RTB的路由更新信息
RTB通告给RTA一条路由信息，但由于水平分割机制，RTA不能通过接 收此路由信息的Serial1/0/0接口将此路由信息转发给RTC。
Page 4
默认时，帧中继接口关闭RIP的水平分割
3.3.3.0/24
3.3.3.0/24
Page 5
谢谢
帧中继与水平分割
前言
帧中继FR（Frame Relay）协议工作在OSI参考模型的数据链路层，是一种主 要应用在运营商网络中的广域网技术。当企业网络需要使用帧中继技术与 运营商网络相连时，管理员也需要了解帧中继的工作原理，并具备相应的 故障处理能力。
Page 2
学习目标
学完本课程后，您应该能：
掌握帧中继与水平分割
ccna第四学期final试题(二)
CCNA第四学期《Final Examination》1 一名技术人员正在与竞争对手公司的一名同行聊天，比较两家公司的DSL 传输速率。
两家公司都处于同一个城市，使用同一家服务提供商的服务，且拥有相同的速率/服务计划。
为什么 A 公司报告的下载速度比 B 公司高？公司B 的POTS 语音流量比A 公司的高。
与A 公司相比，B 公司与更多客户共享通向DSLAM 的连接。
A公司在分支点仅使用微型过滤器。
A公司离服务提供商较近。
2请参见图示。
远程用户与服务器之间的SSH 连接发生了故障。
检验表明NAT 配置正确。
此问题最可能的原因是什么？S SH 无法通过NAT。
存在不正确的访问控制列表条目。
访问列表中的SSH 端口号不正确。
必须在S0/0/0 接口上使用ip helper 命令来允许入站连接。
3 CHAP 协议有哪三项特征？（选择三项。
）会在会话过程中交换一个随机的询问号以检验身份会发送身份验证密码以检验身份会防止以明文传输登录信息如果身份验证失败，则会断开PPP 会话连接会发起双向握手容易遭受回送攻击4 命令show frame-relay map 的输出如下：Serial 0 (up): ip 192.168.151.4 dlci 122, dynamic, broadcast, status defined, active下列哪三种说法正确描述了所示内容的意义？（选择三项。
）192.168.151.4 代表远程路由器的IP 地址192.168.151.4 代表本地串行接口的IP 地址D LCI 122 代表远程串行接口D LCI 122 代表用于连接远程地址的本地编号b roadcast 表示动态路由协议（例如RIP v1）可通过此PVC 发送数据包a ctive 表明ARP 进程正在工作5 路由器的SDM 主页会显示哪三点信息？（选择三项。
）A RP 缓存闪存的总容量和可用容量路由表已配置的LAN 接口的数量是否配置了DHCP 服务器该LAN 中路由器的数量6 从什么物理位置起，WAN 连接从由用户负责变为由服务提供商负责？非军事区(DMZ)分界点本地环路网云7请参见图示。
帧中继配置及帧中继上的RIP实验
28帧中继配置及帧中继上的RIP实验
实验目的：
1、理解帧中继交换表的工作原理；
2、理解PVC的概念；
3、用路由器充当帧中继交换机的配置；
4、帧中继的基本配置；
5、帧中继的动态映射；
6、帧中继的静态映射。
7、帧中继上路由协议运行的特殊性；
8、水平分割。
实验过程：
一、把路由器R2配置成帧中继交换机：
二、对R1、R3、R4的帧中继接口进行配置，并测试连通性：
对R3：
三、若要让R3与R4之间相互连通，则要静态写入frame-relay map：对R3：
测试一下R3与R4间链路的连通性：
查看R3与R4的frame-relay map：
四、在R1、R3、R4上配置RIP：
对R4：
测试一下链路的连通性:
五、因为接口封装了帧中继后水平分割会被自动关闭，把R1的水平分割重新打开，在各个
R4公告的路由后，不从帧中继口发送出来，导致R3没有接收到R4上公告的路由。
实验成功。
0帧中继讲解
●帧中继基本概念帧中继是一种VPN(virtual private network虚拟私人网络)帧中继是二层概念，不能识别IP。
与以太网二层交换机相同的特点，所有连接交换机的设备应该在同一个网段所以，不同客户接入FR，接口应该是相同的子网思科的路由器能模拟FR-SW客户通过接入FR-SW，与别的客户进行交流VIRTUAL CIRCLE(VC,虚电路)，因为要使用公共设备，通道不能独占。
没有真正把两者连起来的线路，是通过虚电路连接起来了VC分为PVC（永久虚电路）和SVC（交换虚电路）PVC在实际应用中常见，永久虚电路帧中继交换机是连接串口的，不同于以太网交换机的以太口连接FR-SW的设备之间是通过PVC进行通信的●DLCIMAC只应用于MA的ETH，对于点对点的串行链路，无需MACFR默认是一个NBMA网络，是MA网络，但是不支持广播和组播帧中继既然是二层网络，需要一个二层地址：DLCIDLCI分全局DLCI和本地DLCI(只在本地（本设备）有效的DLCI号)帧中继在发出去的时候只有一个DLCI(ETH会有一个目的MAC和一个源MAC)如何知道去往哪个方向要走哪个PVC呢，需要一个标识，一个ID在FR中，DLCI起到ETH中二层MAC的作用，MAC就是ETH网络的标识或者说ID在串行链路中是没有MAC的，因为对于串行而言，对端只有一个设备，是不需要二层标识符的。
MA类型的网络是需要标识符的，所谓MA网络，就是本地设备的一根线能通向不只一台设备的。
以太网中的ARP是广播类型，串行链路没有MAC，只有以太网里才有MAC,MA网络才需要二层标识符。
FR属于MA类型的网络,但是具体来说是NBMA（非广播多路访问），不支持广播类型的多路访问。
ETH也是MA，但是是支持广播的既然是MA，二层一定要有标识符，对于FR，就是DLCI，相当于ETH网络的中MAC的地位DLCI:（数据链路连接标识符）用于在二层标识VC的,区分不同的PVC的,也包含一些状体查询和状态检测DLCI分全局DLCI和本地DLCI，一般都是用本地的，实际中DLCI是由运营商给客户制定实验上可用的DLCI号为16-1007●LMI本地管理接口LMI只运行在路由器和FR设备之间的链路上。
Frame-Relay配置与相关概念的理解
实验原理：Frame-Relay（帧中继）简称FR,是国际电信联盟通信标准化组（ITU-T）和美国国家标准化协会 (ANSI)制定的一种标准，它定义在公共数据网络（PDN）上发送数据的过程。
它是一种面向连接的数据链路技术，为提高高性能和高效率数据传输进行了技术简化。
由于帧中继没有X.25中使用的窗口流控和重传策略，没有与复杂的纠错相关的开销，因此，帧中继对于需要高吞吐率的应用是非常适宜的。
FR可以在典型速率56Kbit/s到2Mbit/s范围内（更高的速率也可以使用）的多种不同的物理层设备的服务中使用。
提供FR服务的网络既可以是服务于公众的传输网络，也可以使服务于单个企业的私有设备的网络。
FR支持永久虚链路PVC和交换虚链路SVC。
PVC是帧中继虚链路中最普遍的类型，是永久建立的连接，它一般用于DTE设备之间通过FR网络有频繁、持续的数据传输的情况。
SVC是暂时的连接，它一般用于DTE设备之间通过帧中继网络仅有不定时的数据传输的情况。
每一个SVC连接都需要有呼叫建立和拆除过程。
Cisco IOS 11.2以上版本支持帧中继SVC。
在实施SVC之前首先要搞清楚：你的网络运营商是否支持SVC,因为很多运营商仅支持PVC。
对帧中继提供商而言，SVC有几个优点，比如更容易管理帧中继云图，使用它的带宽。
但因为SVC的价格比PVC要高，其协议标准既然相当新，大多数FR网络提供商仍使用PVC,本实验也只配置PVC。
实验目的：1、了解帧中继的工作原理2、模拟帧中继网络实现帧中继Point-to-Point通信3、模拟帧中继网络实现帧中继Multipoint通信实验网络拓扑：实验步骤：一、配置模拟帧中继网络（实际由网络服务商提供，不单单只是一台帧中继交换机，而是由多台帧中继交换机互联构成的，不需要配置）用一台路由器R2模拟帧中继交换机（三层设备模拟二层设备，只提供物理层和数据链路层的功能）。
命令的具体解释：1、Frame-relay switching 开启路由器模拟交换机功能2、No ip address 不进行IP地址的配置3、Encapsulation frame-relay [ietf]封装类型为frame-relay（为了配置帧中继接口，必须选择在每一端封装数据流量的封装类型。
三种情况RIP一定要关闭水平分割
三种情况RIP一定要关闭水平分割
水平分割就是从一个接口接收到的路由不能再从这个接口发出去，是RIP控制避免环路的一个非常重要的方法。
默认情况下是打开的，通过show ip inter 可以查看；关闭水平分割，在接口下用命令no ip split-horizon。
但有些情况下，必须得关闭水平分割，否则路由将无法正常传递：
（1）环境是帧中继Hub-spoke结构的网络。
Hub路由器接收到spoke端的路由后，必须从这个接口发出去，以便其他spoke路由器来接收这些路由。
如果打开水平分割，从一个spoke传递到hub的路由将无法到达其他spoke路由器，导致spoke路由器之间相互没有路由。
这种情况下必须关闭水平分割，但关闭水平分割又可能产生路由环路的问题。
解决这个问题的方法就是在设计网络的时候注意此类问题，实在无法避免的，尽量使网络不要出现环路。
（2）广播型网络中，有两种路由协议存在，另外一种协议重分布到RIP的时候，在重分布的路由器上要关闭水平分割，否则重分布的路由无法进入其他RIP路由器。
（3）是有第二地址的时候。
但是要知道帧中继Hub--spoke下RIP2协议中的水平分割是默认关闭的，所以在这种情况下spoke之间能够相互学习到路由路径。
RIP
UNDO SUMMARY。
水平分割
水平分割：多台路由器连接在IP广播类型网络上，又运行距离向量路由协议时，就有必要采用水平分割的机制以避免路由环路的形成。
水平分割可以防止路由器将某些路由信息从学习到这些路由信息的接口通告出去，这种行为优化了多个路由器之间的路由信息交换。
然而对于非广播多路访问网络（如帧中继、X.25网络），水平分割可能造成部分路由器学习不到全部的路由信息。
在这种情况下，可能需要关闭水平分割。
如果一个接口配置了次IP 地址，也需要注意水平分割的问题。
要配置关闭或打开水平分割，在接口配置模式中执行以下命令：命令作用Router(config-if)#no ip split-horizon关闭水平分割Router(config-if)#ip split-horizon打开水平分割封装帧中继时，接口缺省为关闭水平分割；帧中继子接口、X.25封装缺省为打开水平分割；其它类型的封装缺省均为打开水平分割。
因此在使用中一定要注意水平分割的应用。
自动汇总：RIP路由自动汇聚，就是当子网路由穿越有类网络边界时，将自动汇聚成有类网络路由。
RIPv2缺省情况下将进行路由自动汇聚，RIPv1不支持该功能。
RIPv2路由自动汇聚的功能，提高了网络的伸缩性和有效性。
如果有汇聚路由存在，在路由表中将看不到包含在汇聚路由内的子路由，这样可以大大缩小路由表的规模。
通告汇聚路由会比通告单独的每条路由将更有效率，主要有以下因素：当查找RIP数据库时，汇聚路由会得到优先处理；当查找RIP数据库时，任何子路由将被忽略，较少了处理时间。
有时可能希望学到具体的子网路由，而不愿意只看到汇聚后的网络路由，这时需要关闭路由自动汇总功能。
要配置路由自动汇聚，在RIP路由进程模式中执行以下命令：配置要求有五台路由器，其中RouterA、RouterD、RouterE三台路由器通过以太网连接，RouterA、RouterB、RouterC三台路由器通过帧中继连接。
IP地址分配及设备连接图见图2-1，其中RouterD配置了次地址。
帧中继
帧中继帧中继线路是中小企业常用的广域网线路，其通信费用较低。
由于帧中继技术的一些特殊性使得帧中继的配置较为复杂，特别是在帧中继上运行路由协议时更是如此。
作为入门，对帧中继的理解应着重放在DLCI、PVC、帧中继映射和子接口等概念上。
1 帧中继简介1.1 什么是帧中继帧中继（Frame Relay, FR）是面向连接的第二层传输协议，帧中继是典型的包交换技术。
相比而言，同样带宽的帧中继通信费用比DDN 专线要低，而且允许用户在帧中继交换网络比较空闲的时候以高于ISP 所承诺的速率进行传输。
1.2 帧中继的合理性用户经常需要租用线路把分散在各地的网络连接起来，如图1（1），如果采用点到点的专用线路（例如DDN），ISP 需要给每个地方的路由器拉4对物理线路，同时每个路由器需要有 4 个串口。
而帧中继网络拓扑如1（2）所示，每个路由器只通过一条线路连接到帧中继云上，线路的代价大大减低，每个路由器也只需要一个串行接口了。
图1（1）用专线连接用户设备（2）帧中继网络拓扑1.3 DLCI图2 帧中继网络DLCI（Data Link Circiut Identification，数据链路连接标识符）实际上就是帧中继网络中的第2 层地址。
如图2，当路由器R1 要把数据发向路由器R2（IP为123.123.123.2）时，路由器R1 可以用DLCI=102 来对IP 数据包进行第2 层的封装。
数据帧到了帧中继交换机，帧中继交换机根据帧中继交换表进行交换：从S1 接口收到一个DLCI 为102 的帧时，交换机将把帧从S2 接口发送出去，并且发送出去的帧的DLCI 改为201。
这样路由器R2 就会接收到R1 发来的数据包。
而当路由器R2 要发送数据给R1（IP 为123.123.123.1）时，路由器R2 可以用DLCI=201 来对IP 数据包进行第2 层的封装，数据帧到了帧中继交换机，帧中继交换机同样根据帧中继交换表进行交换：从S2 接口收到一个DLCI为201 的帧时，交换机将把帧从S1 接口发送出去，并且发送出去的帧的DLCI 改为102。
华为HCDA总结
一：OSI 7层参考模型物理层数据链路层网络层传输层会话层表示层应用层TCP/IP 协议栈网络接口层网络层传输层应用层二：IP地址： 32BIT 采用点分十进制分类：A 1-126 网络位 8位B 128-191 网络位 16位C 192-223 网络位 24位D 224-239 组播地址E 240-255 科研特殊IP 127.0.0.1 本地回环地址1.所有网络255.255.255.255 广播IP主机位全为0 代表本网段主机位全为1 本网段广播IP技术 VLSM 变长子网掩码掩码比主类大 172.16.1.0/24CIDR 无类域间路由掩码比主类小 192.168.0.0/16路由聚合用一条条目代表若干条作用：减少路由表大小节约流量传输层：TCP UDPTCP :面向连接可靠传输：3次握手机制重传机制UDP:非面向连接不可靠传输三：路由分类范围：同个AS: IGP---RIP OSPF ISIS 不同AS: EGP—BGP算法：DV---RIP BGP LS:OSPF ISIS路由来源：1.直连 2.静态 3.动态静态路由：可以是出接口也可以是下一条IP默认路由 0.0.0.0 0.0.0.0 作为出口网关上动态路由：RIP ---DV 30S 周期更新触发更新最大跳数：15 RIPV1 ---广播更新 255.255.255.255不支持VLSM 认证手动汇总有类路由协议RIPV2—组播更新 224.0.0.9 支持VLSM 认证手动汇总无类路由RIP报文：1.request 请求包 2.response 应答包（路由表）OSPF----LS 组播更新 224.0.0.5 224.0.0.6OSPF 报文：1.HELLO 建立维持邻居2.DD 数据库描述3.LSR 链路状态请求（请求明细路由）4.LSU 链路状态更新（所请求的路由）5.LSACK 确认OSPF 三张表：1.邻居表 2.LSDB 3.路由表四：端口聚合：增加带宽加大转发效率把多条线路（最大8条）逻辑捆绑成1条线路（带宽为总和）端口镜像：监控监控某一设备/端口/数据流VLAN技术：隔离广播域（不同VLAN 在L2 交换机不能互访）TRUNK技术：一条线路由传递所有VLAN流量。
第四章frame-relay
第四章 Frame-relay 课本：技术书第9章这次课讲解frame-relay的应用环境，工作原理，它的几种工作模式等。
1 Frame-relay简介1.1Frame-Relay技术背景Frame-Relay技术创立于80年代，到90年代获得了巨大的发展. 帧中继思想源于X.25，但是为了更好的实现互联互通，去掉了X.25的第3层协议，并将寻址和多路复用集中在第二层。
这样和OSI模型更加兼容，同时在2层实现了PVC的控制，并且在错误发生时，仅检查是不是无错的有效帧，而不要求重发，从而丢弃了顺序，窗口，应答以及监督帧等高层协议功能。
后期为了帧中继发展，创立了FRF(Frame-Relay Forum)来改进已经存在的标准，使不同发行商产品间的互操作更为容易。
1.2Frame-Relay协议议栈帧中继功能的核心部分对应 OSI 参考模型的下两层。
采用现代的物理层设施，例如光纤和数字传输线路，帧中继可以为终端站（典型的例子如局域网）提供高速的广域网连接。
因为工作在数据链路层，帧中继封装 OSI 栈中的上层信息。
例如，IP数据流将被封装成能在一个帧中继链路上传递的适当格式的帧。
1.3Frame-Relay技术特点1.4业务/产品目标市场各类企事业单位局域网互联：如银行、证券、工厂、政府机关、社会机构建立内部信息系统。
外资、合资企业国际、国内帧中继专线：如世界500强企业、外贸企业、出口型生产企业、外商办事处、合资企业等。
综合应用：Internet上网、多媒体应用、数据电话、会议电视、远程教育等1.5Frame-Relay组件和术语帧中继网络中涉及到许多相关的术语和概念，具体解释如下：终端提交速率（Local access rate，LAR）——本地线路存取速率，它是数据进入或流出FR网络（数据传输）的最大速率，在预订时建立提交信息速率(Committed Information Rate, CIR)——通常条件下网络提供的传输速率。
RIP路由协议故障处理
若由于 RIP 广播而产生网络性能问题，可以考虑使用“peer”命令配置 RIP 报文的 定点传送。一方面，定点传送可用在非广播网络（如帧中继网络）支持 RIP。另一 方面，定点传送用于以太网环境可以显著减少网络流量；
3) 慢收敛问题
RIP 是一个距离矢量协议，同时由于 Garbage 定时器的设置，可能会产生下面现象： 有时候配置了一个命令却发现没起作用，可能误认为是配置出错或者其他故障，实 际是由于 RIP 慢收敛的原因需要一段延时，等待几分钟，就可以看到一切都正常了；
4) 子网掩码是否匹配 在 RIPv1 这样的有类别路由协议中，主网中的每一台路由器和主机都应有相同的子 网掩码。如果子网掩码长度不匹配，报文就不能正确转发；
5) 请先照 1）进行相应检查； 然后考虑是不是版本设置不同。 路由器在缺省情况下，RIP 可以接收 RIP v 1 和 RIPv2 广播报文，但是只能发送 RIPv1 报文。如果 系列路由器之间互通时，如果 一个配置为 rip v1，一个配置为 ripv2 的组播，是不能正常收发的；一个配置为 RIPv1，一个配置为 RIPv2 的广播是可以正确的收发报文的；但是如果 路 由器和 路由器互通时， 路由器配置了RIPv2 的广播，而 路由器却是RIPv1，是能正 常收发报文的； 路由器配置了 RIPv2 的组播，而 路由器却是 RIPv1，会出问题， 路由器此时不会接受 RIPv1 的报文； 另外由于验证的不同也会导致互通问题.：在 路由器中，对 key-string 的配置是在 接口模式下进行，而 路由器的 key-string 设置要在全局模式下进行。
查看 display current-configuration 信息可以看到 RIP 在协议模式下的配置信息是 否正确。如是否引入其他协议的路由，如果引入，是以多大的路由权值引入的；是 否对路由进行过滤和按什么规则过滤等
帧中继
（1）获知路由器被分配了哪些DLCI，确定PVC的操作状态，有哪些可用的PVC等；发送维持分组，以确保
PVC处于激活状态。
r1(config)#int s1/1
r1(config-if)#encapsulation frame-relay
封装帧中继。帧中继有两种封装类型，cisco和ietf，默认的封装类型是cisco，如果连接到一台非思科的
router(config)#host r4
（2）多点子接口（multipoint）
使用一个单独的子接口来建立多条PVC，这些PVC连接到远程路由器的子接口或物理接口。在这种情况下，所有
连接到这个子接口的远程路由器的子接口或物理接口的IP地址同属于一个子网。这里的多点子接口和物理接口
一样，仍然会受到水平分割的限制。
点到点子接口可以解决路由的水平分割问题，但因为要使用多个子网，会造成IP地址的浪费，多点子接口
完成，所以大大缩短了节点的延时，提高了网内数据的传输速率。这主要是因为目前帧中继技术所使用的广
域网环境比起20世纪七八十年代X.25协议普及时所存在的网络基础设施，无论在服务的稳定性还是质量方面
都有了很大的提高和改进。帧中继是一种严格意义上的第二层协议，所以可以把一些复杂的控制和管理功能
交由上层协议完成。这样就大大提高了帧中继的性能和传输速度，其更加适合广域网环境下的各种应用。
DCE线缆无关。为了帧中继交换，需要把它改变成
DCE，路由器默认是DTE
frame-relay(config-if)#frame-relay route 103 interface serial1/1 301
在承诺信息速率的测量间隔内交换机准许接受和发送的最大数据量，以b/s为单位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
帧中继水平分割问题
帧中继上的水平分割问题!图中所示拓扑topoly1,图中R1和R2,R1和R3之间有PVC存在,而R2和R3之间没有PVC.在R1,R2,R3配置RiP路由协议,如过在R1的S0/0借口开启水平分割,则路由更新将会出现问题R3把192.168.1.0/24路由通过帧中继链路广播给R1,R1路由表中将会有该路由,然而由于水平分割的原因,R1并不会把该路由从S0/0借口广播出去.结果将导致R2没有192.168.1.0/24的路由,同样,R1将有172.16.0.0/16的路由,而R3没有172.16.0.0/16路由.
解决该问题的方法有几种:
1.第一种方法是在R1上把水平分割关掉,实际上如果在S0/0封状了帧中继.CISCO路由器默认会把水平分割关闭!
手工关闭水平分割的命令为:
Router(config)#int S0/0
Router(config-if)#no ip split –horizon
2.解决水平分割的第二种方法是在R2和R3之间增加一条PVC,这样R3会把
192.168.1.0/24的路由通过该PVC广播给R2,然而这样会增加通信费用!
3.第三种方法通过子接口。
所谓子接口实际上是一个逻辑的接口,并不存在真正物理上的子接口.子接口有两中类型:点到点,点到多点,采用点到点子接口时,每一个子接口用来连接一条PVC,每条PVC的另一端连接到另一路由器的一个子接口或物理接口.这种子接口的连通与通过物理接口的点对点连接效果是一样的,所以路由器从一个子借口收到路由广播,会把路由广播从另一子接口发送出去解决了水平分割问题!
点到点子接口，。
每一对点到点的连接都是在不同的子网，点对点子接口配置、
(1)对主接口进行配置
Router(config)#int S0/0
Router(config-if)#no ip addrees
Router(config-if)#encapsulation frame –Relay
Router(config-if)#frame–Relay lmi–type cisco
Router(config-if)#no frame –Relay inverse –arp
Router(config-if)# no shut
(2)创建点到点子接口
Router(config)#int S0/0.2 point-to—point
(3)在子接口下进行配置
Router(config-subif)#ip add 12.12.12.1 255.255.255.0
Router(config-subif)#frame–Relay interface–dlci 102
在子接口下不能使用frame –Relay map ip 命令来配置帧中继的映射,而改用命令frame –Relay interface –dlci.
(4)同样创建S0/0.3子接口
Router(config)#int S0/0.3 point-to—point
Router(config-subif)#ip add 13.13.13.1 255.255.255.0
Router(config-subif)# frame–Relay interface–dlci 103
点到多点子接口
一个点到多点子借口被用来建立多条PVC，这些PVC连接到原段路由器的多个子接口或物理接口。
所以加入连接的接口都应该在同一个子网上。
点到多点子接口默认时，水平分割是开启的。
点对对点子接口配置
(1)对主接口进行配置
Router(config)#int S0/0
Router(config-if)#no ip addrees
Router(config-if)#encapsulation frame –Relay
Router(config-if)#frame –Relay lmi –type cisco
Router(config-if)#no frame –Relay inverse –arp
Router(config-if)# no shut
Router(config)#int s0/0.34 point–to–multipoint
Router(config)#ip add 13.13.13.1 255.255.255.0
Router(config)#frame-relay map ip 13.13.13.3 103 broad
Router(config)#frame-relay map ip 13.13.13.4 104 broadcast
Router(config-subif)#no ip split–borizon
案列:帧中继上的RIP 配置
R2的配置
(1)step1:开启帧中继交换功能。
R2(config)#frame–Relay switching
(2)step1:配置接口封状
R2(config)#int s0/0
R2(config-if)#no shut
R2(config-if)#clcok rate 128000
R2(config-if)# encapsulation frame –Relay
S0/1,S0/2与S0/0相同配置略
(3)step3:配置lmi类型
R2(config)#int s0/0
R2(config-if)#frame–Relay lmi–type cisco
R2（config-if）#frame–Relay intf–type dce
S0/1,S0/2与S0/0相同配置
(4)step4: 配置帧中继交换表
R2(config)#int s0/0
R2(config-if)#frame–Relay route 103 interface so0/1 301
R2(config-if)#frame–Relay route 104 interface so0/2 401
R2(config)#int s0/1
R2(config-if)#frame–Relay route 301 interface so0/0 103
R2(config)#int s0/2
R2（config - if）#frame –Relay route 401 interface so0/0 104 R1的配置:
R1(config)#int lo0
R1(config-if)#no frame –relay inverse –arp
R1(config-if)#frame –relay map ip 192.168.123.3 103 broud R1(config-if)#frame –relay map ip 192.168.123.4 104 broud R1(config-if)#ip add 1.1.1.1 255.255.255.0
R1(config)#int s0/0
R1(config-if)# encapsulation frame –Relay
R1(config-if)#ip add 192.168.123.1 255.255.255.0
R1(config-if)#frame ---Relay lmi—type cisco
R3,R4按相同配置
配置RIP路由协议:
R1(config)#router RIP
R1(config-if)#net 1.0.0.0
R1(config-if)#net 192.168.1.0
R3,R4按相同配置
检查路由表并测试
R3#sh ip route
R 1.0.0.0/8 [120/1]via 192.168.123.1, s0/1
R 2.0.0/8 [120/1]via 192.168.123.1, s0/1
R 30.0/8 [120/1]via 192.168.123.1, s0/1
R 40.0/8 [120/1]via 192.168.123.1, s0/1
R3#ping 4.4.4.4
………………
//在这里,ping4.4.4.4 时,ICMP数据包源IP为192.168.123.3目标为4.4.4.4.路由器R3查询路由表得知该数据包应发送给192.168.123.1,而192.168.123.1的帧中继映射DLCI 为301,数据包到R1,路由器R1查询路由表得知该数据包应该发送给192.168.123.4,而192.168.123.4的帧中继映射DLCI为104.R4收到数据包,进行响应,此时ICMP数据包源IP变为4.4.4.4,目标IP变为192.168.123.3,R4有192.168.123.0/24的直连路由,却没有192.168.123.3的帧中继映射,因此无法进行封状,解决该问题,可以在R4上增加映射! R4(config)#int so/1
R4(config-if)#frame–relay map ip 192.168.123.3 401
同样：R3上也应增加映射
R3(config)#int so/1
R3(config-if)#frame–relay map ip 192.168.123.4 301。
