基于PLC的教室智能照明控制系统的设计摘要：本文阐述了教室智能照明的控制方法以及PLC在教室智能照明控制系统中的应用，并对西门子S7-200系列PLC进行了详细的介绍。
然后在此基础上，提出了以S7-200系列PLC为主要器件完成教室智能灯光控制系统设计的方法，基本原理是：通过热传感器与光敏三极管搜集环境信息，判断教室是否有人以及光照是否充足。
设定好合理开灯条件后，系统根据环境信息进行智能判断，以此完成教师照明的智能控制。
实现节能的功能。
最后，论文还给出了系统的梯形图程序设计，并进行了仿真。
本设计兼具可靠性、使用性、经济性，应当能满足大部分学校的教室照明需求，同时又能极大地实现节能。
关键词：教室智能照明PLC 梯形图程序目录1引言 (1)2系统控制方案的设计 (2)2.1系统控制方案的分析 (2)2.2分区和分时控制方案的构想 (3)2.3系统的功能组成 (4)3硬件系统设计 (5)3.1选择PLC类型 (5)3.2数据采集电路 (6)3.3环境光采集电路 (7)3.4 PLC外围连线图 (7)4软件设计 (8)4.1程序流程图 (8)4.2输入输出地址 (10)4.3梯形图程序设计 (10)结论 (13)致谢 (13)参考文献 (13)附录A:程序清单 (14)1引言学校，这一公共设施在中国被极大地发扬光大——因为中国人多近四万所学校，三千多万学子。
在中国，大部分人的一生都有近二十年在学校度过，从最初的小学呆7小时，到后来的9小时，再后来的晚自习和早读，我们呆在教室的时间越来越长——直到大学，去上课成为选项之一而不是必须，这种生活才稍微有了些变化。
那么问题来了。
在学校，甚至连电视都很少有的看的我们，消耗最大的除了脑细胞，其实就是笔芯了吧？！有人会说还有纸（包括一切书），额~好吧没错，但再想想，似乎除了这些，我们真的就没消耗掉什么社会资源了，除去衣食住行玩这种家里会供给的资源，我们在学校就是对着一片小世界满脑子想东西想问题了。
基于S7-200PLC教室照明智能控制系统设计

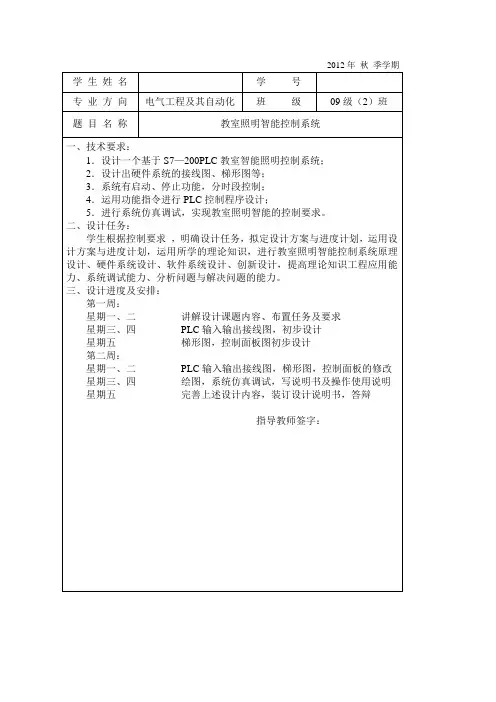

2012年秋季学期学生姓名学号专业方向电气工程及其自动化班级09级（2）班题目名称教室照明智能控制系统一、技术要求：1．设计一个基于S7—200PLC教室智能照明控制系统；2．设计出硬件系统的接线图、梯形图等；3．系统有启动、停止功能，分时段控制；4．运用功能指令进行PLC控制程序设计；5．进行系统仿真调试，实现教室照明智能的控制要求。

二、设计任务：学生根据控制要求，明确设计任务，拟定设计方案与进度计划，运用设计方案与进度计划，运用所学的理论知识，进行教室照明智能控制系统原理设计、硬件系统设计、软件系统设计、创新设计，提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力。
三、设计进度及安排：第一周：星期一、二讲解设计课题内容、布置任务及要求星期三、四PLC输入输出接线图，初步设计星期五梯形图，控制面板图初步设计第二周：星期一、二PLC输入输出接线图，梯形图，控制面板的修改星期三、四绘图，系统仿真调试，写说明书及操作使用说明星期五完善上述设计内容，装订设计说明书，答辩指导教师签字：目录一、目的 (1)二、设计任务及要求 (1)1.设计任务 (1)2.设计要求 (1)三、硬件设计 (2)1.选择PLC类型 (2)2.PLC外部连线图 (3)四、软件设计 (5)1.程序流程图 (5)2.输入输出编址 (5)3.梯形图程序设计 (6)4.程序清单 (8)五、程序调试与仿真 (10)六、设计总结 (14)参考文献 (15)一、目的通过对教室智能控制器系统的分析、系统设计、编程、及上机调试工作，了解电器控制系统的一般设计思路，熟悉和掌握外围电路系统和软件设计的方法，并掌握利用PC对PLC工作状况进行监控的方法。
设计出了一种用PLC作为控制器的节能、智能控制系统。
使整个系统处于自动的工作状态，实现对教室照明系统的智能控制。
二、设计任务及要求1.设计任务根据大学教室中日光灯的利用情况，现在大多数教室的照明控制系统都采用的是传统的手动控制方式，浪费现象比较严重。
