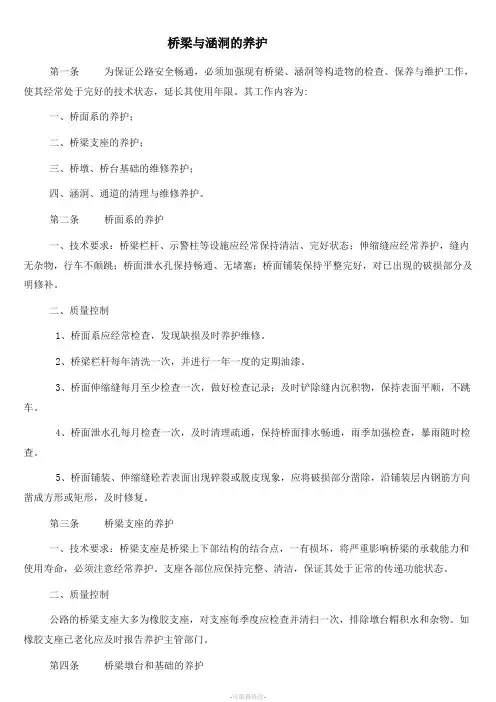

桥梁与涵洞的养护
桥梁与涵洞的养护第一条为保证公路安全畅通，必须加强现有桥梁、涵洞等构造物的检查、保养与维护工作，使其经常处于完好的技术状态，延长其使用年限。
其工作内容为:一、桥面系的养护；二、桥梁支座的养护；三、桥墩、桥台基础的维修养护；四、涵洞、通道的清理与维修养护。
第二条桥面系的养护一、技术要求：桥梁栏杆、示警柱等设施应经常保持清洁、完好状态；伸缩缝应经常养护，缝内无杂物，行车不颠跳；桥面泄水孔保持畅通、无堵塞；桥面铺装保持平整完好，对已出现的破损部分及明修补。
二、质量控制1、桥面系应经常检查，发现缺损及时养护维修。
2、桥梁栏杆每年清洗一次，并进行一年一度的定期油漆。
3、桥面伸缩缝每月至少检查一次，做好检查记录；及时铲除缝内沉积物，保持表面平顺，不跳车。
4、桥面泄水孔每月检查一次，及时清理疏通，保持桥面排水畅通，雨季加强检查，暴雨随时检查。
5、桥面铺装、伸缩缝砼若表面出现碎裂或脱皮现象，应将破损部分凿除，沿铺装层内钢筋方向凿成方形或矩形，及时修复。
第三条桥梁支座的养护一、技术要求：桥梁支座是桥梁上下部结构的结合点，一有损坏，将严重影响桥梁的承载能力和使用寿命，必须注意经常养护。
支座各部位应保持完整、清洁，保证其处于正常的传递功能状态。
二、质量控制公路的桥梁支座大多为橡胶支座，对支座每季度应检查并清扫一次，排除墩台帽积水和杂物。
如橡胶支座已老化应及时报告养护主管部门。
第四条桥梁墩台和基础的养护一、技术要求：桥梁墩台表面应保持清洁，桥台锥坡、八字翼墙等圬工的砌体应保持完好无损，无砂浆剥落、蜂窝麻面、塌陷、变形等病害。
二、质量控制1、桥梁墩台、基础每月检查一次，做好检查记录。
2、墩台表面应保持清洁，及时清除青苔、杂草、荆棘和污秽。
3、当圬工砌体长期受大气影响、雨水侵蚀而发生勾缝脱落时，应重新勾缝。
4、混凝土表面发生侵蚀剥落、蜂窝麻面等病害，应及时将周围凿毛洗净，用水泥砂浆抹平。
5、圬工砌体镶面部分严重风化和损坏时，应予更换。
涵洞的日常养护实施方案
涵洞的日常养护实施方案涵洞养护方案为确保涵洞的正常运行，需要定期检查和维护。
以下是涵洞养护方案的具体实施措施：1.经常检查每年至少进行两次检查，特别是在洪水、冰雪和行洪期间，应加强检查。
如果接到较大损坏情况的报告，应增加检查次数。
2.清洁和疏通涵洞的洞口应保持清洁，发现杂物堆积应及时清除。
涵洞内应保持排水畅通，发现淤塞应及时疏通。
如果洞口和涵洞内有积雪，应尽快清除，并将清除的积雪堆放在路基边沟以外。
如果经常积雪或积雪较深的涵洞，可在入冬前在洞口外加设栅栏，或用柴草捆封洞口，在融雪时及时拆除。
3.及时修理涵底铺砌、洞口上下游路基护坡、引水沟、汇水槽、沉砂井发生变形时，均应及时修理。
如果涵底铺砌出现冲刷损坏、下沉、缺口，应及时修复。
如果路基填土出现渗水、缺口，应及时封塞填平。
4.处理渗漏水如果涵底和涵墙出现渗漏水，应查明原因，分别采取下列方法处治：1）疏通水道，使洞口铺砌与上下游水槽坡道平齐顺适。
2）保持洞内底面平顺，并有适当纵坡。
3）用水泥砂浆对涵底和涵墙重新勾缝。
5.处理砌体问题如果浆砌石拱涵的砌体表面风化、开裂、灰缝剥落，局部石块松动、脱落，或砌体渗漏水，可分别按下列方法处理：1）用水泥砂浆重新勾缝，或局部拆除后重砌。
2）表面抹浆或喷浆。
3）在砌体背后压注水泥砂浆或化学浆液。
4）加设涵内衬砌。
5）挖开填土，对砌体进行维修处治，并加设防水层。
6.处理接头问题如果混凝土___的接头处和有铰接缝处发生填缝料脱落，引起路基渗水时，应及时封堵处理。
可用干燥麻絮浸透沥青后填实，或用其他粘弹性材料封堵，不宜用灰浆抹缝，以免再次脱落。
7.处理压力问题如果压力式涵洞进水口周围路堤发现渗流、空洞、缺口或冲刷现象时，应及时进行修补处理。
洞口周围路基可用不透水粘性土封堵，洞前做铺砌或修挡水墙。
涵洞工程养护维修方案
涵洞工程养护维修方案一、前言涵洞是一种用于道路交通的重要结构，其主要作用是在交通干线上穿越水体、铁路、河道或其他交通要素，并连接两个地理空间。
涵洞有着重要的交通功能，所以必须要进行养护维修，保证涵洞的安全性和通行条件。
本文将对涵洞工程的养护维修方案进行详细探讨。
二、涵洞工程的养护维修概述1. 涵洞工程的重要性涵洞是道路工程中的重要部分，它负责穿越道路中的水体或其他地质条件，保障了道路的畅通，是道路交通中不可或缺的一部分。
涵洞的安全和通行条件直接影响着通行车辆和行人的安全，所以对涵洞进行养护维修至关重要。
2. 涵洞工程的养护维修内容涵洞工程的养护维修内容包括：涵洞的结构、排水系统、防水系统、涵洞门结构、路面和桥面等方面的维护、修复和保养。
养护维修内容应根据涵洞的具体结构和使用情况进行合理的制定。
三、涵洞工程的养护维修方法1. 检查和评估涵洞工程的养护维修首先要进行检查和评估，以确定涵洞的状况和存在的问题。
检查和评估的内容包括：结构的损坏情况、排水系统的通畅程度、防水系统的完整性、涵洞门结构的安全性、路面和桥面的状况等。
根据检查和评估的结果，制定养护维修计划和方案。
2. 维护和修复根据检查和评估的结果，制定相应的维护和修复计划。
涵洞的维护和修复主要包括：清理排水系统，排除阻塞物；维护防水系统，修复漏水点；修复结构损坏，加固涵洞结构；修复路面和桥面，保持通行条件。
维护和修复工作应由专业的施工队伍进行，严格按照规范和要求执行。
3. 养护保养除了维护和修复工作，涵洞工程的养护维修还包括养护保养。
养护保养的内容主要包括：定期清理涵洞，保持干净；定期检查涵洞的状况，发现问题及时处理；加强涵洞门结构的维护，确保安全。
养护保养工作应做到定期、系统、全面，确保涵洞长期安全使用。
四、涵洞工程养护维修方案的实施步骤1. 制定养护维修计划在完成检查和评估后，根据涵洞的具体状况，制定详细的养护维修计划。
计划应包括：维护和修复的内容、工作的时间和工期、施工队伍的组织、施工过程的控制、工作的成本和费用等方面的内容。
涵洞整治实施方案
涵洞整治实施方案一、背景介绍近年来，随着城市化的发展，涵洞在城市道路中发挥着重要的交通作用。
然而，一些老旧的涵洞出现了一些问题，如结构老化、积水、通风不良等，严重影响了交通的通行安全和城市形象。
为了提升涵洞的功能和质量，有必要进行涵洞整治。
二、整治目标1. 提升涵洞的结构安全性，确保交通安全。
2. 解决涵洞积水问题，防止水毁设施。
3. 改善涵洞的通风条件，提升通行的舒适度。
4. 提升城市形象，打造美观的交通环境。
5. 提高涵洞维护管理的效率。
三、整治措施1. 结构安全性提升a. 对老旧涵洞进行结构评估，确定需要加固或改造的涵洞。
b. 加固涵洞的墙壁、顶板和地基，确保其承受力和稳定性。
c. 检查涵洞的排水系统，确保其正常运行。
2. 解决积水问题a. 清理涵洞内部的垃圾和堆积物，保持涵洞的畅通。
b. 更换排水设施，提高涵洞的排水能力。
c. 定期巡查涵洞，确保排水系统的正常运行。
3. 改善通风条件a. 安装通风设备，提供良好的空气流通。
b. 对涵洞进行通风系统的改造，提高通行的舒适度。
c. 定期清理涵洞内部的杂物，保持通风道畅通。
4. 提升城市形象a. 对涵洞外观进行美化，比如涂刷鲜艳的颜色、安装艺术装饰等。
b. 提供优质的照明设施，增加夜间的可见性。
c. 清理涵洞周边的环境，保持整洁。
5. 提高维护管理效率a. 建立涵洞维护管理的责任制和机制，明确各部门的职责。
b. 定期对涵洞进行巡查和维护，及时发现和处理问题。
c. 运用科技手段，如智能监控系统、远程巡查等，提高维护管理的效率。
四、预期效果通过以上整治措施的实施，预期达到以下效果：1. 涵洞的结构安全得到提升，保障交通的安全畅通。
2. 积水问题得到解决，防止涵洞遭受水毁。
3. 通风条件得到改善，提升通行的舒适度。
4. 增加了城市的美观度，提升城市形象。
5. 维护管理效率得到提高，减少了维护成本。
五、实施步骤1. 制定整治方案，明确整治的范围和目标。
桥梁涵洞隧道设施运行维护实施方案
桥梁涵洞隧道设施运行维护实施方案引言桥梁、涵洞和隧道作为交通基础设施的重要组成部分，承担着保障交通畅通和安全的重要职责。
为了确保这些设施的正常运行和延长使用寿命，本文将介绍桥梁涵洞隧道设施运行维护的实施方案。
1. 运行维护目标为了确保桥梁涵洞隧道设施的安全和可靠运行，我们制定了以下运行维护目标：1.确保设施结构稳定，防止倒塌事故的发生。
2.及时发现和修复设施存在的缺陷和损坏。
3.保持设施的良好外观和清洁。
4.提供及时有效的维修和保养服务。
5.定期检查设施并制订维护计划。
2. 运行维护内容为了达成运行维护目标，我们将进行以下运行维护内容的实施：2.1 结构安全监测定期对桥梁、涵洞和隧道的结构进行安全监测，包括：•结构变形监测，利用测量仪器对结构变形进行实时监测，发现异常情况及时报警并采取相应措施。
•钢结构腐蚀监测，通过定期检测和评估钢结构的腐蚀情况，制定防腐材料的使用和维护计划。
2.2 缺陷修复与损坏修复发现设施存在的缺陷和损坏时，我们将采取以下措施进行修复：•快速响应，及时组织人员进行现场勘察和评估，确定修复方案。
•制定修复计划，明确修复工作的时间和流程。
•执行修复工作，确保修复质量和进度。
2.3 设施保洁为了保持设施的良好外观和清洁，我们将进行设施保洁工作，包括：•勤洗设施外墙和隧道壁面，定期进行清洁保养工作。
•及时清理设施内部的防洪设备和雨水排放设备，确保其畅通和正常运行。
2.4 定期维护计划为了确保设施的长期稳定运行，在制定定期维护计划时，我们将：•根据设施的特点和使用情况，制定合理的维护周期。
•制定具体的维护项目和内容，包括设施的功能检查、设备的维护保养和防洪设备的检修等。
•定期对设施进行维护和保养，确保其正常运行和延长使用寿命。
3. 运行维护责任为了确保运行维护工作的质量和效果，我们将明确相关责任：1.建设单位负责设施的建设和交付使用前的验收工作，并提供相应的维护文件和技术资料。
2.运营单位负责设施的日常运行和维护工作，包括结构安全监测、缺陷修复、设施保洁和定期维护工作。
论涵洞日常养护与维修
的涵 洞孔 内最 易被泥 ．等 杂物 堵 塞 ，应注 意经 常 检查 、疏 通 ，＝： ｆ ： ｊ保 ｆ
持 一定 纵坡 。 工 具 及 材 料 ： 铁 锹 、 Ｉ镐 、 榆 筐 、 抬 杠 、 砍 刀 、 斧 、 绳 索 、 ： 运 ｌ 、铲 运 机 、跳 板 筲 。 长或 领 ｌ员 要 做 好 训 ， 确 定 清 挖 部 位 ： 皋本作 业 方式：（ １）
１涵 洞 的 日常 养 护
１ １ 洁 、清 淤 。防 止 涵 孔 阻塞 ．保
保 洁 、清 淤 内 容 ：（ １）涵 洞 的洞 口应 保持 清 洁 ，发 现杂 物 堆 秋 应 及 时 清 除 。对 ｒ管 涵 的 搭 接 处 存 在 淤 积 物 ， 或 有 漂 浮 的杂 物 堵 塞
涵 孔 ， 发 现 淤 塞 应 及 时 疏 通 、清 除 ， 以保 证 涵 洞 内应 保 持 排 水 畅 通 。
受力情况 出现 。 ２ 端墙 、翼端 和端背 的厚度尺 、及墙背面坡度 要满足 （） ｊ 一 要 求，以保 证墙体具有足 够的抗倾覆 和基础抗滑力 为控 制数据 。 ３ 墙 （） 体 基础入 Ｊ深度 要符合 设计规范要 求 。并 在施工 Ｌ应完伞 根据 没汁要 ： 卜 ｌ 求 清除地摹 的软弱淤泥层 ，尽可 能采Ｉ Ｈ片 挤 淤彻底 ，并在填 ｌ 片 ：
对涵 涧孔 内流水 情况检杏 ，每 （ ）冬 季 洞 口和 涵 洞 内 如 何 积 雪 应 尽 快 清 除 ， 被 清 除 的 积 雪 必 ２ 须 抛 弁 到 路 基 边 沟 以 外 。 常 秋 雪 或 积 省 较 深 的 涵 洞 ，应 在 入冬 前 在
２ 涵 洞 的 维修 ．
涵洞工程养护措施方案
涵洞工程养护措施方案一、涵洞工程养护的必要性随着城市化进程的加速，交通建设也得到了快速发展。
在交通建设中，涵洞工程是非常重要的一部分。
它可以解决道路与其他建筑物之间的交通连接问题，同时还可以防止水流侵蚀和地面沉降等问题。
因此，对涵洞工程进行养护是非常必要的，可以确保交通安全，延长涵洞的使用寿命，同时也可以降低养护成本。
二、涵洞工程养护的原则1. 安全原则：养护工作应确保人员和设备的安全，确保交通正常通行。
2. 经济原则：养护工作应采取适当的方法，减少养护成本，延长涵洞使用寿命。
3. 可持续发展原则：养护工作应环保、节约能源、合理利用资源，保护生态环境。
4. 预防原则：养护工作应侧重于预防性维护，及时发现问题，防止问题扩大。
5. 整体原则：养护工作应从整体上考虑，合理利用各种资源，协调各项工作。
三、涵洞工程养护的内容1. 检查与评估：定期对涵洞工程进行检查与评估，检查涵洞结构、排水系统、防水层、照明设施等，评估结构安全性和功能性。
了解涵洞的使用情况，及时发现问题，做好养护计划。
2. 清洁与除草：定期对涵洞进行清洁，清除积水，清理排水系统，防止积水对涵洞结构产生影响。
同时对涵洞周围的草木进行除草，保持通风畅通，减少水土流失。
3. 维修与加固：根据检查与评估的结果，对涵洞结构进行维修与加固，保障涵洞的结构安全和功能正常。
包括修复结构裂缝、更换损坏材料、加固支撑系统等。
4. 防水处理：定期对涵洞防水层进行检查，检查防水层是否完好，是否存在渗水问题，及时进行修补，确保涵洞内部干燥。
5. 照明设施维护：定期检查和维护涵洞内的照明设施，确保照明设施的正常使用，保障夜间通行的安全。
6. 管理与监测：建立涵洞工程的档案管理，对涵洞工程的使用情况和养护情况进行日常监测，并做好相应的记录和报告。
四、涵洞工程养护的具体措施1. 养护人员的技术培训：对涵洞工程的养护人员进行专业化的技术培训，提高其维护保养的技能水平，确保养护工作的质量和效率。
涵洞整修解决措施方案
涵洞整修解决措施方案1. 引言涵洞作为城市基础设施的一部分，起到了在道路交通中引导和保证水流的作用。
然而，长期以来，由于自然因素和日常使用导致的磨损，许多涵洞出现了不同程度的问题。
本文将提出一套涵洞整修的解决措施方案，旨在修复涵洞的功能并提高其使用寿命。
2. 问题分析涵洞存在的主要问题有：•洞口断面积小：随着城市发展和交通流量的增加，原有涵洞洞口的断面已无法满足交通需求，导致交通拥堵和排水不畅。
•维护不及时：由于资金和人力不足，涵洞的维护工作常常滞后，导致洞顶、洞身和洞底的破损加剧。
•接头密封不严：现有涵洞的接头存在密封不严的问题，进而导致地下水进入涵洞，加速结构的破坏。
3. 解决方案通过分析涵洞的问题，我们提出以下解决方案：3.1. 涵洞洞口扩建为了满足交通需求，我们建议对涵洞的洞口进行扩建。
具体的措施包括：•对现有涵洞洞口进行拓宽，使其断面面积达到或超过目标交通承载能力。
•根据涵洞所在道路的交通流量情况，适当增加涵洞的车行道数量，缓解交通拥堵问题。
3.2. 定期维护保养为了保障涵洞的正常使用和延长其使用寿命，我们建议进行定期维护保养工作。
具体措施包括：•定期巡检涵洞，及时发现问题并进行修复。
•对涵洞洞顶、洞身和洞底进行加固和防水处理，确保其结构完整和排水畅通。
3.3. 接头密封改进为了避免地下水进入涵洞，我们建议对涵洞的接头密封进行改进。
具体措施包括：•使用高品质的密封材料，确保接头密封的可靠性和耐候性。
•加强接头的施工质量控制，确保密封材料的完全填充和固化。
4. 实施计划为了有效地实施涵洞整修的解决方案，我们提出以下实施计划：1.制定整修方案：详细分析涵洞的具体情况，制定整修的方案和工艺流程。
2.资金筹措：确保整修工作所需的资金。
3.工程施工：按照制定的方案进行涵洞的扩建、维护和密封改进工作。
4.定期维护保养：建立定期维护保养的制度，确保涵洞的正常使用。
5. 总结通过对涵洞整修的问题分析和解决方案的提出，我们可以看出，涵洞整修需要综合考虑洞口扩建、定期维护保养和接头密封改进等方面的工作。
涵洞整修解决措施方案
涵洞整修解决措施方案背景涵洞（culvert）在城市交通规划和灾害减灾中起着至关重要的作用。
但是，由于长期使用和自然因素的影响，涵洞的状态可能会日益恶化，出现各种问题，需要进行整修。
而整修的过程中也需要注意一些安全和环保问题。
问题在涵洞使用过程中，可能会出现以下问题：结构性问题•涵洞结构不稳定，可能出现坍塌和破损等问题；•涵洞的材料老化、老化、裂缝或变形，需要进行整体或局部修复。
流量限制问题•涵洞内部存在大量堆积物，阻碍涵洞通水；•高水位和洪水会导致涵洞的管道水位高于道路，限制道路交通；•涵洞的管道直径不足或者管道数量不足，导致流量不足，也会限制道路交通。
排水不畅问题•涵洞内部排水能力不足，导致涵洞内部积水；•涵洞周围地面排水不畅，导致周围地面积水。
这些问题可能导致交通道路中断、洪水灾害等问题。
因此，必须尽快针对这些问题采取措施。
解决方案解决涵洞整修中出现的问题，可以分为以下几个步骤：1.对涵洞进行评估在针对性地进行涵洞维修、整修之前，需要对涵洞进行评估并了解基本情况，确定整修方案。
评估需要了解以下内容：•技术参数：包括涵洞的高度、宽度、长度、材料、设计标准等；•结构状况：包括涵洞结构、是否存在裂缝等问题；•流经水量：包括涵洞供水、排水能力、进入周期、排放周期等；•地形：包括周围环境、地形陡峭程度、附近建筑物、道路等。
2.进行维修和整修根据涵洞评估结果，然后进行下面的维护和整修：2.1. 结构性问题对于涵洞结构不稳定，可能出现坍塌和破损等问题，需要进行局部或整体修复。
修复前应清除涵洞内的污垢、泥沙和杂草。
对于涵洞出现的老化、裂缝等问题，需要进行重新加固。
修复时应着重考虑材料的选择和施工人员的技术水平。
2.2. 流量限制问题对于涵洞内部存在大量堆积物，需采取清理措施，使用高压水枪进行冲洗涵洞，有助于消除交通堵塞。
高水位和洪水会导致涵洞的管道水位高于道路，限制道路交通，因此需要在设计时考虑洪水排放量，确保涵洞在特殊情况下的通畅性。
涵洞维护方案模板
涵洞维护方案模板1. 引言涵洞是道路交通中重要的组成部分，它们起着连接两侧道路的桥梁作用。
然而，由于长期使用和自然环境的影响，涵洞可能会出现各种问题，例如裂缝、渗漏和结构损坏等。
为了确保涵洞的安全和可靠性，制定一份涵洞维护方案至关重要。
本文将介绍涵洞维护方案的模板，以帮助相关人员制定全面的维护措施，确保涵洞的正常运行。
2. 背景在编写涵洞维护方案之前，首先需要了解涵洞的背景信息。
这包括但不限于涵洞的位置、结构类型、建造年代以及现状评估结果等。
涵洞维护方案的编制需要综合考虑涵洞的具体情况，因此在制定方案之前，应进行详细的背景调查和现状评估。
3. 目标和原则在制定涵洞维护方案时，应明确维护的总体目标和原则。
维护目标可以包括以下几个方面：•提高涵洞的使用寿命；•预防涵洞结构的损坏和破坏；•保证涵洞的正常通行能力。
在制定方案时，应遵守以下原则：•安全第一：确保涵洞的安全运行；•可行性：方案的维护措施应可操作和可行；•经济性：合理利用资源，降低维护成本。
4. 维护措施维护措施是涵洞维护方案的核心部分。
根据涵洞的具体情况，可以制定以下维护措施：4.1 定期巡检和评估对涵洞进行定期巡检和评估，以了解其结构状况和功能是否正常。
巡检内容包括但不限于：•观察涵洞外观，检查是否存在破损和渗漏；•检查排水系统，确保排水通畅；•检查涵洞内部支撑结构，确保稳定性。
4.2 维护和修复根据巡检和评估结果，及时进行维护和修复工作，消除潜在的安全隐患。
维护和修复工作包括但不限于：•修复表面裂缝和破损部位；•加固涵洞支撑结构；•清理排水系统和雨水口。
4.3 定期清洁定期清洁涵洞，清除杂物和积水，以确保涵洞通行能力和排水效果。
4.4 环境保护在进行涵洞维护时，要注意环境保护。
遵守环境保护法规，采取防护措施，避免对周围环境造成污染。
5. 维护方案评估和优化定期评估和优化涵洞维护方案，根据实际维护效果和需求变化，及时调整和完善维护措施。
评估和优化内容可以包括但不限于：•维护措施的效果评估；•维护成本的评估和控制；•技术创新和设备更新。
涵洞修补方案
涵洞修补方案一、背景介绍涵洞是一种用于通行道路下方的水流的管道结构，常用于道路交通中的桥梁、隧道等地方。
由于长期使用和自然因素的影响，涵洞可能会浮现破损、渗漏等问题，需要进行修补和维护，以确保交通的安全和畅通。
二、问题分析根据对涵洞的检查和评估，我们发现以下问题需要修补：1. 破损：涵洞的管道结构可能存在破裂、腐蚀等情况，需要修补以防止进一步扩大破坏。
2. 渗漏：涵洞的管道可能存在渗漏现象，导致道路表面积水，影响交通安全，需要修补以防止水流进入洞内。
3. 坡度不合理：涵洞的坡度不合理可能导致水流速度过快或者过慢，需要调整坡度以保证水流的畅通。
4. 结构老化：涵洞的结构可能因为长期使用而老化，需要进行加固和维护，以确保其承载能力和稳定性。
三、修补方案基于以上问题分析，我们提出以下涵洞修补方案：1. 破损修补：对于破损的涵洞管道，我们将采用修补材料进行填充和封闭，以修复破裂和腐蚀的部份，并确保其结构的完整性。
2. 渗漏修补：对于渗漏问题，我们将采用防水材料进行涂覆和封闭，以阻挠水流进入洞内，确保道路表面的干燥和安全。
3. 坡度调整：根据涵洞所在地区的降雨情况和水流速度要求，我们将进行坡度调整，以保证水流的顺畅和稳定。
4. 结构加固：对于老化的涵洞结构，我们将采用加固材料进行加固和支撑，以提升其承载能力和稳定性，确保长期使用的安全性。
四、修补过程1. 准备工作：清理涵洞周围的杂物和泥土，确保施工区域的干净和整洁。
2. 破损修补：使用修补材料填充破裂和腐蚀的部份，确保修补材料与原结构的粘结性和密封性。
3. 渗漏修补：涂覆防水材料于涵洞管道表面，确保涵洞的防水性能和密封性。
4. 坡度调整：根据设计要求，调整涵洞的坡度，确保水流的顺畅和稳定。
5. 结构加固：使用加固材料对涵洞结构进行加固和支撑，以提升其承载能力和稳定性。
6. 施工完成后，对修补部份进行检查和测试，确保修补效果符合要求。
五、安全措施在进行涵洞修补过程中，我们将采取以下安全措施：1. 施工区域设置警示标志，提醒过往车辆和行人注意施工区域。
涵洞修复施工方案
涵洞修复施工方案一、背景涵洞是交通建设中常见的重要结构，它对交通的畅通和安全至关重要。
然而，随着时间的推移，涵洞可能会出现各种损坏和老化问题，需要进行修复和维护，以保障其正常运行。
二、修复方式涵洞修复的方式通常包括以下几个步骤：1. 评估和检测在进行修复前，首先需要对涵洞的现状进行全面评估和检测，包括结构、水平、材料等方面的检查，以确定修复的范围和方式。
2. 清理和准备在修复工作开始前，需要对涵洞进行清理和准备工作，包括清除杂物、清洗表面、修补裂缝等，以确保修复工作的顺利进行。
3. 补强和加固在修复过程中，可能需要对涵洞进行补强和加固，可以采用钢筋混凝土、碳纤维等材料进行加固，以提高涵洞的承载能力和抗震性能。
4. 涂漆和防水处理修复完成后，还需对涵洞进行涂漆和防水处理，以延长涵洞的使用寿命，防止水渗透和腐蚀。
三、材料和设备涵洞修复所需的材料和设备包括但不限于：水泥、钢筋、混凝土搅拌机、清洁剂、防水材料等。
四、施工流程涵洞修复的施工流程大致包括以下几个步骤：1.确定修复范围和方式2.清理和准备工作3.补强和加固4.涂漆和防水处理5.完工验收五、质量控制在涵洞修复过程中，需要严格控制施工质量，确保施工方案得以顺利实施，并且达到预期的修复效果。
可以通过定期检查、验收等方式进行质量控制。
六、总结与展望通过本文介绍的涵洞修复施工方案，可以有效指导相关人员进行涵洞的修复工作，提高涵洞的使用寿命和安全性。
未来，我们将继续研究和改进涵洞修复技术，不断提升其修复效果和施工效率。
以上为涵洞修复施工方案的简要介绍，希望对涵洞维护的相关人员有所帮助。
涵洞工程修缮方案范本
涵洞工程修缮方案范本一、项目概述涵洞是一种用于水体穿越设施的结构工程，其在城市的交通系统中发挥着至关重要的作用。
然而，长期的使用和自然环境的侵蚀会导致涵洞结构的损坏和老化，需要进行修缮和维护。
本文旨在提供一份涵洞工程修缮方案，以确保涵洞结构的安全性和可靠性。
二、修缮前的调查与评估在进行涵洞工程修缮之前，必须进行详尽的调查与评估工作。
这一步骤的主要目的是确定涵洞结构的实际状况，包括结构的损坏程度、原因分析、结构主要构件的材料、尺寸和质量等。
调查与评估的内容包括以下几个方面：1. 结构检测：通过非破坏性检测技术对涵洞结构进行全面检测，包括超声波检测、电磁波检测、磁粉探伤等技术手段，以确定结构的损伤程度及损伤位置。
2. 材料检测：对涵洞主要构件的材料进行取样分析，包括混凝土、钢筋、钢构件等材料的强度、密度、含水率等参数的测定。
3. 环境因素分析：对涵洞周边环境因素进行分析，确定外界因素对涵洞结构的影响程度，包括水质、周边土壤条件、交通车流情况等。
4. 结构受力分析：通过有限元分析等数值计算方法对涵洞结构进行受力计算，并根据实际情况进行结构安全评估。
以上调查与评估的结果将为后续的修缮工作提供重要的参考依据。
三、修缮方案制定1. 结构损伤评估：根据前期的调查与评估结果，对涵洞结构的损伤进行评估，确定结构的损伤程度和受力状况。
2. 修缮方式选择：根据结构损伤的具体情况，选择合适的修缮方式，包括全面拆除重建、局部修缮加固等方式。
根据涵洞结构的特点，通常情况下会选择局部修缮加固的方式，以减少对交通系统的影响。
3. 修缮材料选择：根据涵洞结构的材料、受力情况等综合因素，选择合适的修缮材料，包括高强度混凝土、碳纤维加固材料、耐腐蚀涂料等。
4. 施工工艺选择：根据修缮方式和材料选择确定修缮的施工工艺，包括拆除、清理、浇筑、粉刷等具体工艺流程。
5. 施工计划制定：制定详细的施工计划，包括施工的时间安排、施工的顺序安排、施工的质量控制等方面，确保施工的有序进行。
涵洞修补方案
涵洞修补方案一、背景介绍涵洞是一种用于道路、铁路等交通工程中的隧道结构，用于穿越河流、山脉等地形障碍物。
由于长期使用和自然因素的影响，涵洞可能会浮现各种损坏和缺陷，需要进行修补和维护，以确保交通的安全和顺畅。
二、问题分析1. 损坏类型：涵洞可能会浮现裂缝、渗漏、坍塌等问题，需要针对不同类型的损坏进行修补。
2. 修补材料选择：根据涵洞的材质和损坏情况，选择合适的修补材料，如混凝土、钢筋等。
3. 施工方法：修补涵洞需要考虑施工的安全性和效率，选择合适的施工方法和工具。
三、修补方案根据以上问题分析，制定以下涵洞修补方案：1. 裂缝修补（1）清洁：首先清理涵洞裂缝周围的杂物和灰尘，确保修补材料能够粘附在裂缝表面。
（2）填充：使用高强度修补材料填充裂缝，确保填充物能够充分填满裂缝，并与周围结构坚固粘结。
（3）抹平：修补材料干燥后，使用抹刀将修补面抹平，与周围结构平齐。
2. 渗漏修补（1）找出渗漏点：通过观察和检测，确定涵洞渗漏的具体位置。
（2）封堵渗漏点：使用防水材料，如聚合物水泥、沥青等，封堵渗漏点，确保涵洞内部再也不受到水的侵蚀。
3. 坍塌修补（1）安全评估：在进行涵洞坍塌修补前，需要进行安全评估，确保施工人员的安全。
（2）清理坍塌物：清理涵洞内的坍塌物，确保修补施工的顺利进行。
（3）重建结构：根据涵洞原有的结构特点，使用合适的材料进行修补和重建，确保修补后的涵洞结构稳固。
四、施工注意事项1. 安全：施工过程中，必须严格遵守安全操作规程，佩戴好安全防护装备。
2. 环境保护：施工过程中，要注意环境保护，避免对周围环境造成污染。
3. 质量控制：施工过程中，要进行质量检查和控制，确保修补效果符合设计要求。
4. 施工进度：合理安排施工进度，确保修补工程按时完成，减少对交通的影响。
五、修补效果评估修补工程完成后，需要进行修补效果的评估，包括结构稳定性、水密性、使用寿命等方面的检测。
如有需要，可以进行长期监测，以确保修补工程的持久效果。
铁路涵洞维护—涵洞病害及整治
03
土基下沉，路面破损较严重时，必须先处理上层，再重铺基层和面层。
因此，应在进水口增设沉於井，以沉淀泥沙杂物，并应经常清理，尤其要在 每次洪水过后应立即清除。
涵洞常见的病害与处治
6.压力式涵管进水口周围路堤经常出现冲刷破损现象的处治
压力式涵管进水口周围路堤，每次水淹过后，经常出现洞 穴、缺口和冲刷破坏路基边坡的现象时，应根据路堤土质，采 用单层或双层浆砌片石(或混泥土预制板)护坡进行加固，注意 做好沙砾垫层(厚度不小于10cm)保持路堤稳定坚实。
原结构修复，并注意做好施工中的安全措施。
涵洞常见的病害与处治
12.涵头跳车的处治 涵头跳车是因涵顶两端或涵顶填土沉陷造成的，应分别进行处理：
01
路面轻度下沉，基层和土基较密实稳定时，可只加辅面层，采用原面
层材料修理平整；
02
因沉陷已造成面层和基层出现破损现象，但土层尚稳定时，可重做基
层，并调整平整度，再铺面层；
2~3次进行，每天以一次为宜。此种病害的处治面较大，一般不会在一个上面， 甚至是砌体的全部表面， 所以应注使结构强度一致、美观。
对较大的涵洞，涵台的破损，面积较大且深度大3cm时，可采用桥梁墩台 的修理方法。
涵洞常见的病害与处治
9.砌体面层块石或混泥土预制松动脱落的处治
圬工面层砌块因水流或漂流物冲击、人为撞损、施工不良等，造成 砌体表层个别或局部砌块松动、脱落时，必须及时修补，以保持砌体结 构应有的强度。
涵洞常见的病害与处治
4.管涵错列变形的处治
1）管涵错列一般因为基础沉陷造成，应采用扩大基础的方法加固，一般较原基础 加宽20cm以上，必要时还应该换基底土壤，并重做沙砾(或砂)垫层。
2）波纹管涵沉陷造成，应开挖修理，根据管底土质情况，认真重做垫层，但更换 管底土壤时，应采用40~60cm厚的三合土为宜，并重做垫层，铁管上面加铺一 层10~15cm厚的胶泥防水层或油毡防水层(三层油两层毡)，回填较好的土质， 分层密实。
隧道工程涵洞施工维护技术 (2)
隧道工程涵洞施工维护技术一、隧道工程涵洞施工技术1.施工前的准备工作在隧道工程涵洞施工之前，需要进行详细的准备工作。
首先，要进行现场勘查，了解地质情况、水文条件和环境因素等。
其次，根据勘查结果，进行施工设计，确定涵洞的布设方案、结构形式和材料选用等。
最后，制定详细的施工方案，明确施工的步骤和要求。
2.涵洞的施工方法隧道工程涵洞施工可以采用多种方法，常见的有明挖法、盾构法和钻爆法等。
明挖法是指通过挖掘机和人工的方式，从地面开始逐渐挖掘隧道，然后进行支护结构的浇筑。
盾构法是指使用盾构机进行隧道的开挖和支护。
钻爆法则是通过爆破的方式进行隧道的开挖。
3.涵洞的支护结构为了确保隧道工程涵洞的稳定和安全，需要进行支护结构的设计和施工。
常见的支护结构有拱形支撑、锚杆和喷射混凝土等。
拱形支撑是指通过设置钢拱架等支撑结构，增加涵洞的稳定性。
锚杆则是通过在岩石中安装锚杆，增加涵洞的抗滑和抗拉能力。
喷射混凝土是指在隧道壁面喷射混凝土，增加涵洞的强度和稳定性。
4.涵洞的施工质量控制在隧道工程涵洞施工过程中，需要进行严格的质量控制，以确保施工的质量和安全。
首先，要对施工过程进行全面的监控和记录，以便及时发现并解决问题。
其次，要进行检测和测量，确保涵洞的尺寸和形状符合设计要求。
同时，还需要进行材料的检验和试验，确保使用的材料符合标准要求。
二、涵洞的维护技术1.日常巡查和清洁隧道工程涵洞的日常维护主要包括巡查和清洁。
巡查是指定期对涵洞进行检查，发现问题及时修复。
清洁是指清除涵洞中的杂物和堆积物，以保持涵洞的通畅和干净。
巡查和清洁工作应该定期进行，并做好相关记录，以便及时发现问题和掌握涵洞的使用情况。
2.涵洞排水系统的维护隧道工程涵洞通常都设有排水系统，用于排除雨水和地下水。
为了确保排水系统的正常运行，需要定期对排水设施进行检查和维护。
主要包括清除堵塞物、修复破损设施以及维护排水管道等。
排水系统的维护可以有效防止涵洞内积水和泥沙等问题，保证涵洞的使用安全和畅通。
(完整word)涵洞的维护方法
涵洞的维护方法进出水口沟床加固及防护在涵洞上、下游河沟和路基边坡一定范围内,宜采取冲刷防护措施。
当沟底纵坡小于或等于15%时，可铺砌到上、下游翼墙端部,并应在上、下游铺砌端部设置截水墙。
其埋置深度不小于台身或翼墙基础深度 .进水口沟床加固及防护1。
当河沟纵坡小于10%，河沟顺直，且土质和流速许可时，可对进口采用干砌片石铺砌加固 .2。
当河沟纵坡为10％～50%时，除岩石沟槽外，沟底和沟槽侧向边坡以及路基边沟均须采取人工铺砌加固.加固类型由水流流速确定。
当采用缓坡涵进口时，涵前沟底纵坡较陡，涵身纵坡较缓，应在进口段设置缓坡段,其长度为1~2倍的涵洞孔径。
当采用陡坡涵进口时，涵身纵坡较大,水流呈急流状态，涵底坡度与涵前沟底纵坡基本平顺衔接，可不设缓坡段，只做人工铺砌加固。
3.当河沟纵坡大于50％时，流速很大，进口处宜设置跌水井，可采用急流槽与天然河沟连接.急流槽底每隔1.5～2。
0m宜设一防滑墙.为减缓槽内流速，可在槽底增设人工加糙设施[5] 。
4.为便于检查、养护、清淤,涵洞可设置养护阶梯 .出水洞口沟床加固及防护1.在河沟纵坡小于3％的缓坡涵洞中。
当出水流速小于土壤的允许冲刷流速时，下游洞口河床可不作处理；当出水口流速大于或等于土壤的允许冲刷流速时,下游洞口沟床应铺砌片石进行加固或设置挑坎防护。
2.在河沟纵坡小于或等于15％的缓坡涵洞中，出水口流速较小时，可对下游河床进行一般的铺砌加固，并在铺砌末端设置截水墙.其埋置深度不小于洞身或翼墙基础深度。
截水墙外做干砌片石加固.出口流速较大时,采用延长铺砌石块或混凝土块，同时设深埋的截水墙。
其深度应大于铺砌末端冲刷深度0。
1～0。
25m。
3。
在河沟纵坡大于15%的陡坡涵洞中，其洞口末端应视河沟的地质、地形和水力条件,采用出口阶梯、急流槽、导流槽、跌水、消力池、消力槛、人工加糙等特殊加固消能设施.［5]涵洞作为山区公路的主要结构物之一，对交通运输、排洪灌溉起到十分重要的作用,涵洞的损坏将对公路的正常、安全运营造成严重威胁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分类 按建筑材料可分为砖涵、石涵、混凝土涵、钢筋
混凝土涵；按构造可分为拱涵、箱涵、圆涵等。 拱涵的构造由洞身、出入口端墙、翼墙和 出入口的铺砌组成。洞身又分为拱圈、边墙（双孔的还 有中墩）及基础三部分。拱圈一般采用最小厚度为40 cm 的等截面圆弧，边墙及中墩用以支承拱圈，边墙内侧为 竖直面，外侧为适应拱脚较大水平力而设有斜坡；基础 根据孔径大小一般采用整体式或分离式；洞身全长一般 不做成整体，而是用沉降缝将洞身分割为若干涵节，以 适应不同基底应力导致不均匀下沉产生的不规则断裂。 拱涵的出入口均设有端墙和翼墙，作用是保证水流顺畅 流入洞内，防冲、防渗及维护路堤的稳定。此外，为防 止对出入口基础及路堤的冲刷，在其一定范围内的沟床 还应进行铺砌加固。
• 压力式涵管进水口周围路堤，每次水 淹过后，经常出现洞穴、缺口和冲刷 破坏路基边坡的现象时，应根据路堤 土质，采用单层或双层浆砌片石（或 混泥土预制板）护坡进行加固，注意 做好沙砾垫层（厚度不小于10cm）， 保持路堤稳定坚实。
7.砌体勾缝松动、脱落的处治
• 砌体勾缝松动、脱落，易引起多种病害， 必须及时处治。应做到： • （1）凿掉破损勾缝； • （2）凿毛结合处的旧勾缝； • （3）修补部分必须刷洗干净； • （4）按原结构修补，并注意材料质量和施 工质量，保证坚固。
2.基础局部冲刷悬空的处治
• 涵洞基础局部悬空，必需立即修补，可用 水泥砂浆砌片石或混泥土填实，一般因比 原基础加宽10~20cm，并修复或增设洞 口·洞底铺砌层和端部截水墙。
3.砖·石·混泥土端墙和翼墙外倾·鼓肚 或倾斜的处治
• （1）由于填土密实不足而沉落挤压，或填 土中水分过大土压力增大而造成的外倾或 鼓肚，应开挖填土，修理外倾或鼓肚部分， 更换回填密实。 • （2）以为基础不均匀沉降而发生倾斜时， 应先处理基础，一般可以采用更换土壤或 扩大基础的方法加固，然后再修理倾斜部 分。
9.砌体面层块石或混泥土预制松动脱 落的处治
• 圬工面层砌块因水流或漂流物冲击、人为 撞损、施工不良等，造成砌体表层个别或 局部砌块松动、脱落时，必须及时修补， 以保持砌体结构应有的强度。 • （1）清除松动的脱落部分，冲洗干净； • （2）按原结构修补完整，如松动脱落部分 的内部有洞穴时，应先行处理，将空洞清 除冲洗干净，压注水泥砂浆，并用石块填 实，在修理面层。
涵洞常见的病害与处治
• 涵洞常因遭受各种自然灾害·反复承受车辆 的荷载振动·设计和施工遗留的缺陷，甚至 人为的破坏等而产生各种病害。这种病害 均需认真分析原因，采取适当的工程技术 措施，及时处治，恢复原结构应有的使用 能力，提高其使用质量。具体措施如下：
1.洞口·洞低铺砌层破损漏水的处治
• （1）一般的破损按原结构修复 • （2）破坏较为严重，且有漏水现象时，应 按原结构先修复破损处，再用厚度为2cm的 水泥砂浆抹面。
• 根据上述原因，涵洞改建必须精心设计、施工， 主要做到以下三点： • （1）在设计洪水条件下应具备充分的抗洪能力， 也就是涵洞孔径设计要适当； • （2）按规定的技术标准进行设计，并注意不良 地基的处理，以满足何载要求： • （3）陡坡涵洞上下游的排水工程，必须根据地 形、地质和水流情况进行设计、合理布置。
• 由于填土的不实或基础不均匀沉陷而产生的锥坡 沉陷破损，应根据不同情况作如下处理： • （1）对地基的不均匀沉陷，应挖开处理，一般 可好、根据基底土质，采用扩大基础的办法，将 原基础外侧洗刷干净，按原结构加宽20~40cm， 新旧部分必须结合坚固。也可采用更换基底土重 建的方法，修复锥坡，并应注意做好夯实填土、 沙砾垫层、砌石和勾缝。 • （2）由于填土不实引起锥坡沉陷破损，修复时 必须仔细夯实；如土质不好时，还应掺拌或更换 较好的土质。
⒈涵洞加固
• 1）砖石拱涵加固
• 砖石拱涵加固，一般采用拱圈上加拱或拱下加拱的方法。 拱上填土较高，且净空又较大时，可采用拱下加拱的方法 并根据涵台完好的情况，可用以下两种方法进行加固。 • （1）涵台完好时，可在拱脚下部根据加厚尺寸凿开安置 拱脚石槽，同时凿毛原拱圈表面，洗刷干净，用高强度水 泥砂浆将新旧拱圈连接成一个坚固的整体。 • （2）涵台不够完好时，应一并加固。先将表面的疏松部 分和勾缝凿除，凿毛表面，洗刷干净，用高标号水泥砂浆 将新旧部分结合坚固。
2.涵洞改造
• 涵洞改造的主要原因有二：一是涵洞偏小；二是破损严重 的危险涵洞。 • (1)对于泄水面积不足的偏小的洞应该考虑新建，不再重复。 （2）对于破损严重的危险涵洞，必须查清原因，一般有以 下四种 ： • ①原涵洞何载标准过低，不适应交通量的增大和重型车的 增多所致； • ②涵洞基地的土质不良，原设计和施工未做处理，因此发 生不均匀沉陷而造成的严重的破损； • ③施工质量差 • ④遭受特大自然灾害，如地震等。
4.管涵错列变形的处治
• （1）管涵错列一般因为基础沉陷造成，应采用扩大基础 的方法加固，一般较原基础加宽20cm以上，必要时还应 该换基底土壤，并重做沙砾（或砂）垫层。 • （2）波纹管涵沉陷造成，应开挖修理，根据管底土质情 况，认真重做垫层，但更换管底土壤时，应采用40~60cm 厚的三合土为宜，并重做垫层，铁管上面加铺一层 10~15cm厚的胶泥防水层或油毡防水层（三层油两层毡）， 回填较好的土质，分层密实。 • （3）四铰管涵的变形任再继续发展，或变形大于直径的 0.05时，以影响涵洞强度，如原因清楚，易于修理时，可 按原结构及时修复；如原因诸多，难于治理时，可根据当 地实际情况，改建为钢筋混凝土盖板涵或拱涵等。
（1）拱涵
（2）箱涵 以盖板取代拱圈，洞身截面变成
了箱形，称为盖板箱涵，常采用的跨度在0.75 ~ 3.00 m间。盖板为梁式结构，其边墙尺寸较拱涵 小，工程量节省；盖板箱涵内过水面积比同孔径 的拱涵大，排水能力较拱涵为强；高路堤采用盖 板涵时，其盖板跨中弯矩要增大，不如拱涵经济， 故盖板涵一般只适用于低路堤。 此外，目前还广泛采用钢筋混凝土刚架式箱涵、 钢筋混凝土卵式拱涵及拼装式箱涵等。其优点为 泄洪能力强，圬工量小，结构轻巧，便于预制拼 装，缺点是钢材用量较多
10.锥坡沉陷破损的处治
11.砌体出现小洞穴的处治
• 由于施工时偷工减料，往往当勾缝脱落时，砌缝 间出现小洞穴，甚至漏水，一般可作如下处理： • （1）砌体尚未发生变形时，先将洞穴的疏松部分 凿除，冲洗干净，用压住法把水泥砂浆或混泥土 注入洞穴内填补密实，再修补勾缝； • （2）砌体已局部变形时，应将变形部分拆除，先 处治洞穴，阿布、按原结构修复，再修补勾缝； • （3）砌体的某个部分(拱圈、一侧涵台)已严重变 形，已成险涵，应拆除后按原结构修复，并注意 做好施工中的安全措施。
2）圆形管涵加固
• 圆形管涵主要有：钢精混泥土圆管涵（属刚性管节）； 四铰圆管涵（属柔性管节）;混泥土圆管涵等。 • 上述圆形管涵，如涵顶填土在3m以上时，可承受较大 载重，一般不用加固；如其填土在3m以内时，钢筋混泥 土、混泥土管涵可采用管外加一层套壳的方法。但是，结 构计算虽然较易，施工却苦难较多。四铰管的加固困难较 大。因此，可随同路线改造的技术标准，均以改建为钢筋 混泥土圆管涵为宜，或根据当地建筑材料来源改建为其他 污工涵洞。当然，混泥土管涵的加固数量较少，施工也不 很困难，在有条件的地方，应采用管外浇筑一层混泥土套 壳的方法。 • 总之，涵洞加固，均应查明原因，根据要求的技术标准， 进行验算和经济分析，采取实用又经济的工程技术措施。
5.涵洞排水经常出现混浊或杂物的 涵洞排水经常出现混浊或杂物的 处治
• 涵洞排水经常出现混浊和或杂物时，很可 能造成洞口、洞孔淤积，甚至堵塞，必危 及涵洞的安全。因此，应在进水口增设沉 於井，以沉淀泥沙杂物，并应经常清理， 尤其要在每次洪水过后应立即清除。
6.压力式涵管进水口周围路堤经常出 现冲刷破损现象的处治
箱 涵
（3） 圆涵 洞身由钢筋混凝土圆管构成，管节形 状均较简单，基础工程亦简易，又可在成品厂集 中预制。在既有铁路增建涵洞时，用圆涵可便于 采用顶进法施工，对铁路运营影响小。但其过水 面积远较拱涵、箱涵为小，泄洪能力差，更不适 用洪水夹石块的河沟，也不宜用作立交涵或人工 灌溉渠道。另外，圆涵涵顶填土愈高，孔径愈大， 不仅运输安装不便，而且工程量增大，因此常用 的圆涵孔径一般小于2.5 m，填土高度不大于15m， 所以圆涵适用于孔径小，且沙石料缺乏地区。
12.涵头跳车的处治
• 涵头跳车是因涵顶两端或涵顶填土沉陷造 成的，应分别进行处理： • （1）路面轻度下沉，基层和土基较密实稳 定时，可只加辅面层，采用原面层材料修 理平整； • （2）因沉陷已造成面层和基层出现破损现 象，但土层尚稳定时，可重做基层，并调 整平整度，再铺面层； • （3）土基下沉，路面破损较严重时，必须 先处理上层，再重铺基层和面层。
•ቤተ መጻሕፍቲ ባይዱ
涵洞的养护与维修
涵洞的维护
• 涵洞的定义及分类
涵洞定义及分类
涵洞：是公路工程中的小型 涵洞：
构造物，虽然在总造 价中，其所占比例很 小，但涵洞施工质量 好坏，直接影响到公 路工程的整体质量及 使用性能，以及周围 农田的灌溉、排水。
涵洞：横穿路基的小型泄水构筑物。用
于跨越天然沟谷洼地排泄洪水，或用于 横跨大小道路作为人、畜和车辆的立交 通道，或用于农田灌溉作为水渠。 组成 ：涵洞主要由洞身、基础、端和 冀墙组成。洞身由若干管节组成，是涵 洞的主体。它埋在路基中，具有一定的 纵向坡度，以便排水；端墙和翼墙位于 入口和出口及两侧，起挡土和导流作用， 同时还可以保护路堤边坡不受水流冲刷 。
8.砌体表面风化剥落处治
• 砌体表面风化剥落，影响其结构强度的，必须及 时处治，保持完好。 • （1）清理疏松部分，刷洗干净； • （2）用原结构材料修补剥落部分； • （3）采用高强度水泥砂浆封面，一般喷浆厚度为 1~2cm，抹面厚度为2cm均应分2~3次进行，每天 以一次为宜。此种病害的处治面较大，一般不会 在一个上面，甚至是砌体的全部表面，所以应注 意处治面的对称，使结构强度一致、美观 。对较 大的涵洞，涵台的破损，面积较大且深度大3cm 时，可采用桥梁墩台的修理方法。
