检测仪器TVA2020培训

目录
TVA-2020原理 TVA-2020介绍 TVA检测仪操作运行 现场检测实施
FID适用范围
火焰离子化检测器（FID）便携式仪 器检测炼油装置的设备和管阀件泄漏排 放的挥发性有机物(VOCs)。
这些设备和管阀件的种类包括阀、法 兰和接头、泵和压缩机、卸压装置、开 口管线、泵和压缩机密封排气口、搅拌 器密封、通道门密封和检修口密封等。
处理方式—
（1）按
消除报警，多次按1=run点火运行；
需要大于16%的氧气； 只能测量总碳氢——不能确定化合 物组分。
PID适用范围
•可被PID检测的主要气体或挥发物是大量的含 碳原子的有机化合物。包括：
芳烃类;酮类和醛类;胺类和氨基化合物;卤代 烃类;含硫有机物;不饱和烃类;醇类;酯类;有 机磷、有机硫化合物及某些金属有机物等。
除了上述有机物以外，PID还可以测定一些不 含碳的无机化合物气体。如：氨、半导体气体 、硫化氢、氮氧化物、溴和碘、AsH3、PH3、 Cl2、HI 及NO 等无机化合物。 •不适合被PID检测的物质：
PID缺点 动态量程较小，0-2000ppm，不是 检测高浓度挥发气体的选择； 能否被PID检出取决于化合物电离 电位，紫外灯能量必须高于化合物 电离电位。（标准是10.8eV,其他等 9.6eV和11.8eV）
FID/PID双检测器
典型的双检测器
一般情况下挥发性有机物的检测 用FID检测器即可，但当所监测 组分在FID响应系数＞10时，则 不能用FID检测器。
（2）氢气罐充气 将仪器氢气罐卸下用自带的压力充气表（公制接头）接到钢瓶（公制接 头）上充气（如原为英制接头，需换成公制接头）氢气罐显示最高压力 为3300psi，可承受的最高压力为2200psi。钢瓶压力一般为1600psi。氢 气罐充气至钢瓶压力1600psi即可。 将充好后的氢气罐安装回仪器上。
PID 不适合检测饱和烃类且不能检测放射性、 空气( N2、O2、CO2、H2O) 、CO、HCN、SO2、 HCl、HF、HNO3、氟里昂气体、O3 和非挥发性 有机物等。
PID特点
典型的光离子化（PID）检测器
PID优点 对芳香族，不饱和烃和氯代烃等 灵敏度高； 能检测一些无机气体； 操作简单方便； 不需要支持气体； 非破坏性检测器能恢复样气。
操作面板
图示. 键区显示
上下左右键：
控制键区 CONTROL控制 ；ON开机 ； OFF关机 字母输入键区；EXIT退出； ENTER输入；
屏幕显示区
操作命令
可更换部件
增强探头
图示.增强探头附加显示器
按键 MENU
SELECT Lamp Symbol
功能
按下并释放这键会显示探头 显示器菜单或者转向下一菜 单选项； 按下并保持这键（大约2秒） 来切换屏幕信息。
能够在爆炸性气体存在下安全使用，安全等 级为Class I Division I，GroupA.B.C.D；
正常使用温度0～+45 ℃，检测精度高，检测 范围广，适合石化、化工行业现场实施；
TVA电池在20℃下工作时间至少10小时；
氢气瓶压力从15.3Mpa（2200Psi）开始，可 连续工作超过10小时；
FID检测器主要适用于混合气体中总 有机碳气体浓度的测定。混合气体主要 含有烷烃，烯烃和/或芳烃(芳香烃)。
FID原理
典型的火焰离子化（FID）检测器
FID原理
样气进入电离室并燃烧； 化学电离出自由离子； 自由离子被捕捉到采集电极上； 离子迁移形成电流，与化合物的浓 度成比例关系；。 生成副产品H2O和CO2。
使用寿命长，综合效益高。常规清洁下PID灯 超过2000h，FID大于5000h。
仪器外观
面板 上面 左边
下面
键区、显示屏
氢气罐插入口及肩带连接环； 氢气输出压力调节键、警鸣器；
PID探测器（移动插口）； FID探测器（移动插口） 电缆/气缆连接口；
模拟输出； 电池充电口； RS-232串口； 串行读出连接口；
TVA-2020检测仪使用培训
二〇一八年二月
名词解释
FID， Flame Ionization Detector火焰离子化检测器 PID， Photo Ionization Detector光离子化检测器 LDAR，Leak Detection And Repair 泄露检测与维修 VOC，Volatile Organic Compound，挥发性有机物 VHAP，Volatile Hazardous Air Pollutant 挥发性危险气体污染物

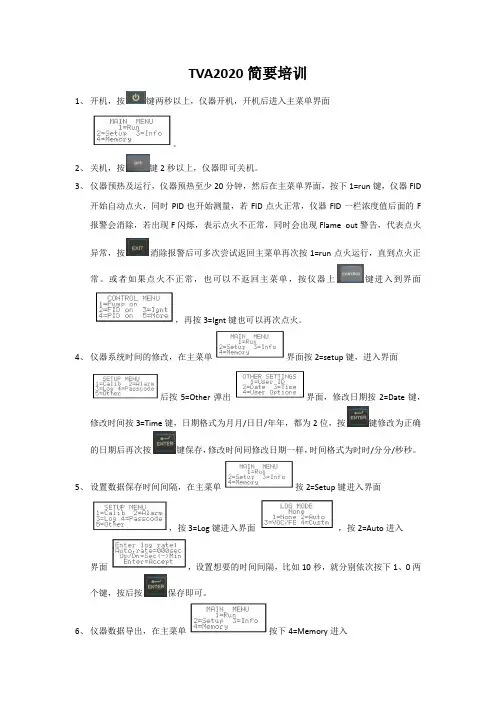

仪器开、关机
开机： 按
键2秒以上，仪器开机，开机后
进入主菜单界面，
。
关机： 按
键2秒以上，仪器即可关机。
仪器预热及运行
预热：
开机后按
键进入
泵打开预热，预热至少20分钟。
，然后按下1=Pump On 将
点火：
在主菜单界面，按下1=run键，仪器FID开始自动点火；
点火正常----同时数据就会测量
点火不正常---出现F闪烁，浓度为-99，同时Flame out警告；
一般炼油厂设备与管阀件的检测 仪器配有FID检测器
化工厂也只有部分可采用PID检 测器，应结合物料性质选用PID （常见物料有四氯化碳，二氯甲 烷，甲醇，乙醛，乙胺等）
目录
TVA-2020原理 TVA-2020介绍 TVA检测仪操作运行 现场检测实施
仪器特点
外壳和前面板是由耐热抗化学腐蚀的塑料制 成的，可清洁仪器外壳（10%氯溶液）；
FID特点
FID优点
FID方法共性
宽广的动态范围和线性范围；
快速响应和测量时间，
对碳氢化合物有很高的灵敏度； TVA-2020小于3.5s；
响应稳定，重复性好；
可测量高浓度，TVA2020C
大气级别的CO、CO2及水蒸气对FID 量程30000ppm；
检测无影响。
在潮湿环境下也能稳定测量。
FILeabharlann Baidu缺点
按下并释放这键来选择被显 亮的菜单选项
按这键来转换探头的背光灯。 由于它使用电池作为电源， 从而缩短仪器运行时间，仅 在低光线条件下使用。
目录
TVA-2020原理 TVA-2020介绍 TVA检测仪操作运行 现场检测实施
准备工作
（1）充电 电量耗尽的电池通常充电需要8销售，可用8h。在20℃的环境，仪器可连 续运转最少8小时。
