水准仪使用教程演示文稿
水准仪使用教程演示文稿一、前言水准仪是一种测量工具，广泛应用于建筑、土木工程、地质勘察等领域。
本教程将介绍水准仪的基本构造和使用方法，帮助用户正确、高效地使用水准仪进行测量工作。
二、水准仪的构造1.水平仪：用于判断水准仪是否水平。
2.目镜：用于观测水尺上的刻度。
3.水尺：用于测量高差。
4.三脚架：用于支撑水准仪。
三、水准仪的使用步骤1.设置三脚架：确保三脚架支撑稳定，腿部张开均匀。
2.安装水准仪：将水准仪底部的座盘与三脚架顶部的座盘对应连接。
3.调整水准仪：打开水准仪的底部调节螺丝，使水准仪上的气泡调至中央位置，即表示水准仪水平。
4.校准水平仪：使用调节螺丝调整水平仪，使其指示气泡在两条中线间移动。
5.视线测量：通过目镜观测水尺上的刻度值，以获取目标测量点的高差。
6.记录测量结果：将测量结果记录在相应的测量表格中。
四、水准测量实例1.设置测量起点：确定起点位置，并在该位置上放置水准仪。
2.观测高差：通过目镜观测水尺上的刻度，将刻度读数记录下来。
3.移动测量仪器：将水准仪搬移到下一个测量点位置，并进行观测。
4.计算高差：根据记录的刻度值计算相邻测量点之间的高差。
5.绘制高程图：根据测量结果，绘制高程图，以展示测量区域的地势变化情况。
五、使用注意事项1.在使用水准仪之前，应确保其各部件完好，并进行必要的校准。
2.在测量过程中，要保持水准仪稳定，避免外界震动对测量结果的影响。
3.在目镜观测时，要注意正确对准目标，避免误差的产生。
4.水准仪的水准调节应在水平台上进行，以确保测量的准确性。
5.使用水准仪时，应避免在高温、潮湿或恶劣的环境中使用，以免影响仪器的性能和寿命。
六、总结通过本教程的介绍，我们了解了水准仪的构造和使用方法。
正确使用水准仪可以提高测量的准确性和效率，为各类工程的设计和施工提供可靠的数据支持。
在实际使用过程中，也需要注意使用安全和保养维护，以保证水准仪的正常工作和使用寿命。
希望本教程对您的水准仪使用有所帮助！。
自动安平水准仪
自动安平水准仪简介自动安平水准仪是一种用于测量地面高程差异的测量仪器。
它基于光学原理，通过测量水平线与参考线之间的夹角来确定地面的高程差异。
自动安平水准仪具有自动调平和自动读数的功能，使测量过程更加简便和准确。
工作原理自动安平水准仪主要由下述部分组成：•投影仪：投射水平线在测量区域上。
•接收器：接收到投射的水平线，并产生参考线。
•读数器：读取接收到的水平线与参考线之间的夹角，并转化为高程差值。
•微调机构：用于调整仪器的水平度。
自动安平水准仪的工作原理如下：1.设置基准点：首先，在测量区域中选择一个基准点，将自动安平水准仪的投影仪对准该点，保持其水平度。
2.投射水平线：投影仪开始工作后，会将水平线投射到测量区域上。
3.接收水平线：接收器接收到投射的水平线，并产生参考线。
4.读取夹角：读数器会读取接收到的水平线与参考线之间的夹角，并转化为高程差值。
该高程差值即为待测位置与基准点的高程差。
5.调整水平度：如果仪器在测量过程中出现偏差，可以通过微调机构来调整仪器的水平度，以确保测量的准确性。
使用方法使用自动安平水准仪进行测量时，需要按照以下步骤进行操作：1.设置基准点：首先，在测量区域中选择一个可靠的基准点，并将自动安平水准仪的投影仪对准该基准点。
确保仪器的水平度。
2.投射水平线：打开自动安平水准仪的投影仪，使其开始投射水平线。
3.接收水平线：观察自动安平水准仪的接收器，确保正确接收到水平线，并产生参考线。
4.读取夹角：使用自动安平水准仪的读数器读取接收到的水平线与参考线之间的夹角，并根据仪器的说明书将该夹角转化为高程差值。
5.重复测量：如果需要在其他位置进行测量，重复以上步骤，将测量的位置对准基准点，并记录测量结果。
优点和应用自动安平水准仪具有以下优点：1.自动调平：自动安平水准仪具备自动调平功能，可以在测量过程中自动调整水平度，减少操作人员的劳动强度。
2.自动读数：自动安平水准仪配备读数器，可以直接读取夹角，并转化为高程差值，提高测量的准确性和速度。
自动安平水准仪操作图解
自动安平水准仪操作图解
步骤图解
1、安放三角架:调节三脚架腿至适当
高度，尽量保持三脚架顶面水平。
如
果地面松软，应将架腿踩入土中。
2、连接螺旋:旋紧连接螺旋，
将水准仪和三脚架连接在一
起。
3、脚螺旋:调节脚螺旋，使圆
水准气泡居中。
4、制动螺旋:旋紧制动螺旋，望远镜被固定。
5、水平微动螺旋:在制动螺旋旋紧后，调节水平微动螺旋，望远镜在水平方向内微小转动。
6、目镜调焦螺旋:调节目镜调焦螺旋，使十字丝清晰成像。
7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。
自动安平水准仪使用

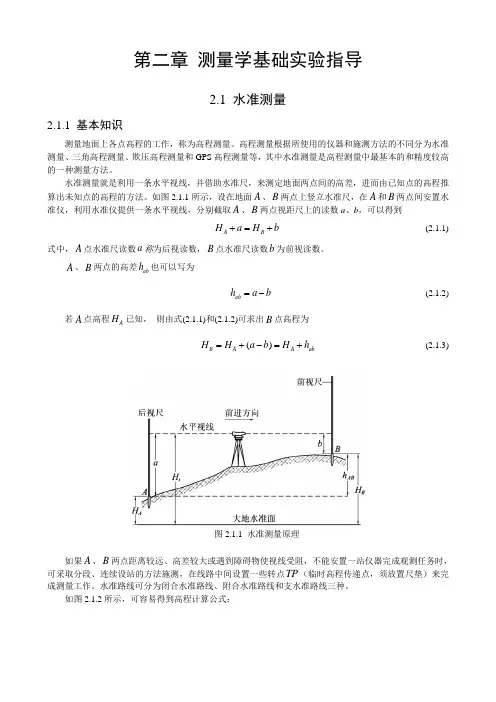

第二章 测量学基础实验指导2.1 水准测量2.1.1 基本知识测量地面上各点高程的工作，称为高程测量。
高程测量根据所使用的仪器和施测方法的不同分为水准测量、三角高程测量、欺压高程测量和GPS 高程测量等，其中水准测量是高程测量中最基本的和精度较高的一种测量方法。
水准测量就是利用一条水平视线，并借助水准尺，来测定地面两点间的高差，进而由已知点的高程推算出未知点的高程的方法。
如图2.1.1所示，设在地面A 、B 两点上竖立水准尺，在A 和B 两点间安置水准仪，利用水准仪提供一条水平视线，分别截取A 、B 两点视距尺上的读数a 、b ，可以得到A B H a H b +=+ (2.1.1)式中，A 点水准尺读数a 称为后视读数，B 点水准尺读数b 为前视读数。
A 、B 两点的高差ab h 也可以写为ab h a b =- (2.1.2)若A 点高程A H 已知， 则由式(2.1.1)和(2.1.2)可求出B 点高程为()B A A ab H H a b H h =+-=+ (2.1.3)图2.1.1 水准测量原理如果A 、B 两点距离较远、高差较大或遇到障碍物使视线受阻，不能安置一站仪器完成观测任务时，可采取分段、连续设站的方法施测，在线路中间设置一些转点TP （临时高程传递点，须放置尺垫）来完成测量工作。
水准路线可分为闭合水准路线、附合水准路线和支水准路线三种。
如图2.1.2所示，可容易得到高程计算公式：(1,2,,)i i i ab B A ab h a b i n h h a b H H h =-=⎧⎪==-⎨⎪=+⎩∑∑∑ (2.1.4) 或11122121A B n nTP H H h TP H H h B H H h -=+⎧⎪=+⎪⎨⎪⎪=+⎩高程：高程：点高程： (2.1.5)2.1.2 水准线路测量水准测量的工具是水准仪，它主要由望远镜、水准器、基座三部分组成。
按仪器精度分，有DS 05、DS l 、DS 3、DS l0等四种型号的仪器。
自动安平水准仪使用
如图2.1.2所示，可容易得到高程计算公式:
hia bi(i 1,2,L , n)
habhab
(2.1.4)
HBHAhab
或
TR高程：已HAh
TR高程：H2H1hbMຫໍສະໝຸດ 点B高程：HbHn 1hn
(2.1.5)
水准测量的工具是水准仪，它主要由望远镜、水准器、基座三部分组成。按仪器精度分，有DS05、
位置(图2.1.3(b))；再左手转动脚螺旋③，即可使气泡居中。在整平的过程中，气泡移动的方向与左手 大拇指运动的方向一致。
3) 对照教材，观察仪器的各个部件的构造，熟悉各螺旋的名称和作用， 台匕 冃匕。
(2)学习水准仪粗略整平、瞄准水准尺、精平与读数的操作流程
1)粗略整平
粗略整平是借助圆水准器的气泡居中，使仪器竖轴大致铅直，从而视准轴粗略水平。如图2.1.3(a)
所示，气泡未居中而位于a处；则先按箭头所指方向，用双手相对转动脚螺旋①和②，使气泡移动到b的
算出未知点的高程的方法。如图2.1.1所示，设在地面A、B两点上竖立水准尺，在A和B两点间安置水
准仪，利用水准仪提供一条水平视线，分别截取A、B两点视距尺上的读数a、b,可以得到
HaaHbb(2.1.1)
式中，A点水准尺读数a称为后视读数，B点水准尺读数b为前视读数。
A、B两点的高差hab也可以写为
第二章测量学基础实验指导
2.1
2.1.1
测量地面上各点高程的工作，称为高程测量。高程测量根据所使用的仪器和施测方法的不同分为水准 测量、三角高程测量、欺压高程测量和GPS高程测量等，其中水准测量是高程测量中最基本的和精度较高 的一种测量方法。
水准测量DS3自动安平水准仪基本操作(工程测量)
Байду номын сангаас
水平微调螺旋
粗
精瞄
瞄
工程测量课件
水准仪整平
水准仪安置好后， 通过调节三个脚螺旋使圆水准气泡居中， 仪器的竖轴大致铅垂，望远镜的视准轴大致水平，达到整平仪器的目的。
水准仪整平
具体操作方法
“顺高逆低”
3
两手同时对向转动任意两个脚螺旋 （如1、2），采用“左里右外”原 则，直至调到该方向的中心位置。
单独旋转第三个脚螺旋（如3），
采用“顺高逆低”原则，直至调到
1
2
该方向的中心位置。
“左里右外”
工程测量课件
水准仪瞄准
1、对光：
用望远镜对准天空（或远处明亮的背景），调节目镜调焦螺旋使十字丝清晰；
目镜调 焦螺旋
水准仪瞄准
2、粗瞄：
观测者转动仪器使眼睛、瞄准器、水准尺成三点一线，然后转动制动螺旋制动。
瞄
制
摩
准
动
擦
器
螺
制
旋
动
水准仪瞄准
3、精瞄：
调节物镜调焦螺旋，使水准尺清晰， 转动水平微调螺旋 使十字竖丝瞄准水准尺的中央，注意消除视差。
工程测量课件
水准仪安置
水准仪安置的步骤：
（1）松开三脚架架腿的固定螺旋， 按观测者的身高调节好脚架的高度， 目估脚架顶面大致水平， 用脚踩实三脚架，使脚架稳定、牢固。
固定 螺旋
水准仪安置
（2）打开仪器箱， 两手取出仪器， 旋紧中心连接螺旋将水准仪固定在三脚架头上，以防仪器从三脚架头上摔下来。
中心 连接 螺旋
(手把手)水准仪操作详解(附图及文字)
课后练习
1. 何谓视差？其产生的原因是什么？如何消除？ 2. 在水准测量中，为什么要求前后视距相等？ 3. 结合水准测量的主要误差来源，说明在观测过程中应 注意哪些问题？
THANKS
感谢观看
HAB=a-b
高差二后视读数-前视读数
02 >X X
X
X 水准测量的仪 器及工具
1・3、水准测量的仪器及工具
水准尺和尺垫
水准尺和尺垫 单面尺-水准尺仅一面有分划 双面尺-（黑面,红面，尺常数4.687m或4.787m ）用于三等以下水准测量。
塔尺-可伸缩，伸足为3米、5米，用于一般工程测量。
尺扌垫—y在车转点上 '立，尺,^用。
两次高差之差应小于5mm，否则应重测； 观测
成果合格，则取两次高差之平均数，观测步 骤（顺序）：
后视-前视-（改变仪器高） 前视-后视 上述观测顺序简称为:“后—刖—刖—后”
1.5、水准测量的方法及成果处理
（二）双面尺法（用黑红双面水准尺，在尺子两面读数）
已知HA,求HB
*1 - h2- f
<±5mm
备
方向 及 丿
标尺读数
黑面
红面
K+黑 红
减
高 差
考
中
数
后
jr-
的
刖
后-前 (16)
(8)
(10)
(7)
(9)
(17) (11)
)1 (5 前6
后-刖
1384 0551 +0833
6171 5239 +0932
0 4 +1 -0832.5
苏一光DSZ2水准仪说明书
苏一光DSZ2水准仪使用说明第一章苏一光DSZ2水准仪结构及组成主要特点：自动安平检查按钮密封防尘、操作简便结构紧凑、外形美观可加配平测微器，可用于国家二级水准测量及精密沉降观测。
卓越的温度补偿性能精度1mm,放大倍率32倍规格：主要技术参数:每公里往返测量的标准偏差DSZ2: ± 1.5mm(普通标尺)± 1.0mm(铟钢标尺)放大倍率:24×最短视距:0.7m补偿工作范围:± 14′补偿安平精度:±0.5″仪器重量:2kgDSZ2+FS1:≤±0.7mm望远镜:正像物镜口径:45mm放大率:32X视场(100m处):2.3m最短视距(离轴)1.6m乘常数:100加常数:0补偿器工作范围:±14’补偿器安平精度:≤±0.3"补偿器安平时间:≤2s园水准泡角值:8’/2mm净重:2.5kg平板测微器FS1(选购)(带光学测微尺)FS1平板测微器主要技术参数:范围:10mm最小格值:0.1mm读值:0.01mm生产厂家：苏州产品说明：本仪器可用于国家三、四等水准测量，仪器级别属于二级，它具有自动补偿机构。
DSZ2加FS1（平板测微器）可用于国家的二等水准测量和沉降变形等精密测量。
主要特点：·自动安平、·检查按钮·密封防尘、操作简便·结构紧凑、外形美观·可加配平测微器，可用于国家二级水准测量及精密沉降观测。
·卓越的温度补偿性能第二章测量学基础实验指导2.1 水准测量2.1.1 基本知识测量地面上各点高程的工作，称为高程测量。
高程测量根据所使用的仪器和施测方法的不同分为水准测量、三角高程测量、欺压高程测量和GPS高程测量等，其中水准测量是高程测量中最基本的和精度较高的一种测量方法。
水准测量就是利用一条水平视线，并借助水准尺，来测定地面两点间的高差，进而由已知点的高程推算出未知点的高程的方法。
DSZ2型精密自动安平水准仪操作规程
作业指导书
HCJCJX16 (第0次修改)
操作规程
DSZ2型精密自动安平水准仪
2008—01—01批准2008—01—01实施
广西鼎恒工程质量检测有限公司
目录
一安置仪器 (1)
二仪器整平 (1)
三检验步骤 (1)
DSZ2型精密自动安平水准仪操作规程
一、安置仪器
将仪器安装在三脚架上，精确整平和对中，以保证测量成果的精度。
二、仪器整平
2.1 将仪器安置到三脚架上
将仪器小心地安置到三脚架上，松开中心连接螺旋；
2.2 进行粗平
仪器安置到三脚架后，目测仪器底盘上的粗整平表，利用三脚架上的活动部位使气泡居中于粗整平表；
2.3 进行精平
粗整平后仪器底盘基本处于水平面上，为使读书更加准确，须对视镜进行精平，目测仪器视像管右侧的精平显示管，转动仪器底盘上的三个旋钮，是精平显示管里的气泡居中。
至此仪器整平完成。
（注：进行精平步骤时必须在第一次精平后转动视像管180°再重新细调一次。
）
三、检测步骤
3.1 选取检测点；
3.2 架好仪器；
3.3 进行粗平与精平；
3.4 读书及记录；
3.5 数据处理。
编制：审核：批准：。
《水准仪使用》PPT课件
水准仪
水准仪的测量原理 利用水准仪提供一条水平 视线，借助于带有刻度的 标尺来测量地面两点之间 的高差，从而由高差和已 知点的高程推算未知点的 高程。如右图所示。
H AB
水准仪
水准仪的操作：水准仪的基本操作程序包括安置仪器、粗 略整平、瞄准水准尺、精平和读数等操作步骤。 分述如 下： 1．安置水准仪 打开三脚架并使高度适中，目估使架头大致水平，检查 脚架腿是否安置稳固，脚架伸缩螺旋是否拧紧，然后打开 仪器箱取出水准仪，置于三脚架头上用连接螺旋将仪器牢 固地固连在三脚架头上。
水准仪
知识目标：掌握水准仪的结构原理与测量方法。 技能目标：掌握水准仪的基本操作。 主要学习内容： 水准仪的构造 水准仪按结构分为微倾水准仪、自动安平水准仪、和激 光水准仪，按其精度可分为普通水准仪和精密水准仪。水 准仪由测量望远镜、水准管和基座三个主要部分组成。
水准仪
水准仪的主要部件：瞄准镜、物镜、望远镜微动螺旋、制 动螺旋、目镜、长水准管、园水准器、脚螺旋、对光螺旋 、微倾螺旋等。
水准仪
4．精平与读数 1）眼睛通过位于目镜左方的符合气泡观察窗看水准管气泡 ，右手转动微倾螺旋，使气泡两端的像吻合，即表示水准 仪的视准轴已精确水平。这时，即可用十字丝的中丝在尺 上读数。现在的水准仪多采用倒像望远镜，因此读数时应 从小往大，即从上往下读。先估读毫米数，然后报出全部 读数。 2）精平和读数虽是两项不同的操作步骤，但在水准测量的 实施过程中，却把两项操作视为一个整体；即精平后再读 数，读数 后还要检查管水准气泡是否 完全符合。只有这样，才能 取得准确的读数。
水准仪
2．粗略整平 粗平是借助圆水准器的气泡居中，使仪器竖轴大致铅的移动方
向与左手大拇指运动的方向—致。
【教学课件】水准仪的使用
四、 精 确 整 平
通过气泡观察窗观察水 准管气泡，用右手缓慢 而均匀地转动微倾螺旋， 使气泡两端的影像严密 吻合。
四、 精 确 整 平
动画演示
五、读 出 读 数
仪器精确整平后，应立即用十 字丝中丝读取水准尺的读数。 从尺上可直接读出米、分米和 厘米数，并估读出毫米数。
五、读 出 读 数
注意： 1、每个读数必须有四位数。如果某一位数是零，也必须读出并 记录。不可省略，如1.002m、0.007m、2.100m等。 2、读数前应该精确整平。
一、安 置 水 准 仪
第二步： 然后把水准仪用中心连接螺旋连接 到三脚架上，取水准仪时必须握住 仪器的坚固部位，并确认已牢固地 连接在三脚架上之后才可放手。
二、 进 行 粗 平
水准仪的粗略整平是用脚螺旋使圆水准器的气泡居中。先用任 意两个脚螺旋使气泡移到两脚螺旋中间位置，然后单独用第三个 脚螺旋使气泡居中，从而使整个仪器置平。如仍有偏差可重复进 行。
Ⅰ
目镜对光
Ⅱ
瞄向水准尺
Ⅲ
物镜对光
Ⅳ
精确照准
Ⅴ
消除视差
16
三、照准水准尺
（4）精确照准：转动物镜下方的水平微动螺旋，使水准 尺影像移至竖丝。
微动螺旋
三、照 准 水 准 尺
Ⅰ
目镜对光
Ⅱ
瞄向水准尺
Ⅲ
物镜对光
Ⅳ
精确照准
Ⅴ
消除视差
18
三、照 准 水 准 尺
（5）消除视差：如物镜对光不好，目标的影像未落在十字丝分 划板的平面上，眼睛在目镜处上下做小量运动，会产生十字丝与 目标相对晃动的现象，这种现象称为视差，消除视差的方法是重 新进行物镜对光，使目标的像落在十字丝的分划板上。
自动安平水准仪使用
第二章 测量学基础实验指导2.1 水准测量2.1.1 基本知识测量地面上各点高程的工作，称为高程测量。
高程测量根据所使用的仪器和施测方法的不同分为水准测量、三角高程测量、欺压高程测量和GPS 高程测量等，其中水准测量是高程测量中最基本的和精度较高的一种测量方法。
水准测量就是利用一条水平视线，并借助水准尺，来测定地面两点间的高差，进而由已知点的高程推算出未知点的高程的方法。
如图2.1.1所示，设在地面A 、B 两点上竖立水准尺，在A 和B 两点间安置水准仪，利用水准仪提供一条水平视线，分别截取A 、B 两点视距尺上的读数a 、b ，可以得到A B H a H b +=+ (2.1.1)式中，A 点水准尺读数a 称为后视读数，B 点水准尺读数b 为前视读数。
A 、B 两点的高差ab h 也可以写为ab h a b =- (2.1.2)若A 点高程A H 已知， 则由式(2.1.1)和(2.1.2)可求出B 点高程为()B A A ab H H a b H h =+-=+ (2.1.3)图2.1.1 水准测量原理如果A 、B 两点距离较远、高差较大或遇到障碍物使视线受阻，不能安置一站仪器完成观测任务时，可采取分段、连续设站的方法施测，在线路中间设置一些转点TP （临时高程传递点，须放置尺垫）来完成测量工作。
水准路线可分为闭合水准路线、附合水准路线和支水准路线三种。
如图2.1.2所示，可容易得到高程计算公式：(1,2,,)i i i ab B A ab h a b i n h h a b H H h =-=⎧⎪==-⎨⎪=+⎩∑∑∑ (2.1.4) 或11122121A B n nTP H H h TP H H h B H H h -=+⎧⎪=+⎪⎨⎪⎪=+⎩高程：高程：点高程： (2.1.5)2.1.2 水准线路测量水准测量的工具是水准仪，它主要由望远镜、水准器、基座三部分组成。
按仪器精度分，有DS 05、DS l 、DS 3、DS l0等四种型号的仪器。
