桩基螺旋钢筋长度计算

桩基础螺旋钢筋自动计算公式

桩基础螺旋钢筋自动计算公式桩基础是一种常见的建筑基础形式，其在土壤中插入钢筋来增加承载力和稳定性。

螺旋钢筋的使用可以提升桩基础的承载力和抗压性能。

本文将介绍桩基础螺旋钢筋的自动计算公式。

首先，我们需要了解桩基础螺旋钢筋的设计原则。

桩基础的设计目标是确保桩的安全性和承载能力。

螺旋钢筋的使用可以提供更好的承载能力和稳定性。

螺旋钢筋的数量和尺寸应根据桩的直径、长度、土壤条件以及设计要求来确定。

螺旋钢筋的自动计算公式可以分为以下几个步骤：第一步：确定桩基础的设计要求。

这包括桩的直径、长度、所承受的荷载和地下水位等。

根据这些设计要求，我们可以确定桩的截面积和设计荷载。

第二步：根据桩的直径和设计要求，选择合适的螺旋钢筋直径和间距。

一般来说，螺旋钢筋的直径应为桩的直径的1/6-1/8，间距应为直径的1.5-2倍。

第三步：计算桩的截面积。

桩的截面积可以根据桩的直径和长度来计算。

一般认为桩的截面积为π乘以直径的平方，即A=πD^2/4、同时，我们还需要考虑桩的端部补强的面积，这个面积一般为桩身面积的1.5倍。

第四步：根据桩的设计荷载和截面积计算每根螺旋钢筋的承载力。

螺旋钢筋的承载力可以根据所选取的螺旋钢筋的尺寸和钢材的特性来确定。

一般来说，螺旋钢筋的承载力可以通过查阅相关资料或采用试验法来计算。

第五步：根据设计要求和计算结果确定螺旋钢筋的数量和布置方式。

螺旋钢筋的数量可以根据所选取的螺旋钢筋的直径和间距来确定。

布置方式可以根据桩的截面积和所需的承载能力来优化设计。

通过上述计算公式，我们可以自动计算出桩基础螺旋钢筋的数量、尺寸和布置方式，从而确保桩基础的安全性和承载能力。

此外，我们还需要注意桩基础的施工过程中的其他因素，如桩的间距、深度、钢筋的焊接和连接等。

这些因素都会影响到桩基础的质量和稳定性，需要在设计和施工过程中严格控制。

综上所述，桩基础螺旋钢筋的自动计算公式是一个重要的设计工具，可以帮助工程师快速准确地确定桩基础的螺旋钢筋数量和布置方式。

桩基础钢筋算量公式

桩基础钢筋算量公式桩基础钢筋算量有一个非常简易适用的公式：L=√{S^2+[л(R-2C)]^2}/S^2 其中S—螺旋箍筋螺距 R—桩直径 л——3.14，圆周率C—保护层厚度L—螺旋箍筋长度其实其中:(R-2C)为螺旋箍筋的螺旋半径，实际上是被简化了，应该是（R-2C+d/2）是最精确的计算,其中d是箍筋的直径，但是由于箍筋直径d非常小，所以一般计算时可以忽略不计。

这个公式实际上就是把螺旋展开成一个直角三角形，箍筋间距S为三角形一个直角边，螺旋圆周长2л（R-2C+d/2）为三角形的另一个直角边，求斜边长（也就是螺旋箍筋的长度L）。

由三角形公式C^2=A^2+B^2公式推导，L=√[S^2+（R-2C+d）^2]，公式简化后就是L=√{S^2+[л(R-2C)]^2}/S^2。

土建工程工程量的计算是工程审计的重点，重点分类为墙体、门窗、过梁、阳台、挑檐、雨蓬、柱子、梁等八个方面，这里详细汇集这八个方面的计算范围、公式、难点及注意事项，对造价入门有一定的帮助；一、墙体计算方法1、墙体工程量：砖基础与墙身的划分,以首层设计室内地坪为界，设计室内地坪以下为基础，以上为墙身;如墙身与基础为两种不同材质时，按材质不同处为分界线。

（1）墙体体积：砼墙；砖墙。

（2）砼墙模板（3）、砼墙高度超过3.6m增价；（4）、内外脚手架2、墙体工程量计算方法⑴墙体体积＝长×宽×高—门窗洞口体积—墙内过梁—墙内柱—墙内梁等。

①实心砖墙、空心砖墙及石墙均按设计图示尺寸以体积计算。

扣除门窗洞口、过人洞、空圈、嵌入墙内的钢筋混凝土柱、梁、圈梁、挑梁、过梁及凹进墙内的壁龛、管槽、暖气槽、消火栓箱所占体积。

不扣除梁头、板头、檩头、垫木、木楞头、沿缘木、木砖、门窗走头、砖墙内加固钢筋、木筋、铁件、钢管及单个面积0.3m2以内的孔洞所占体积。

凸出墙面的腰线、挑檐、压顶、窗台线、虎头砖、门窗套的体积亦不增加，凸出墙面的砖垛并入墙体体积内。

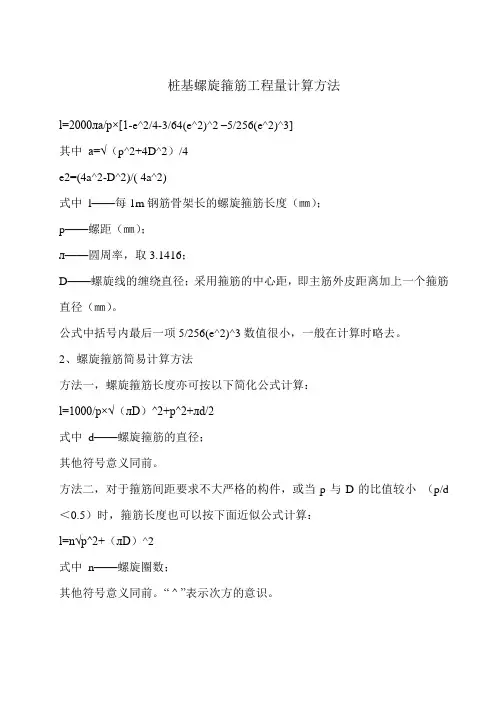

桩基螺旋箍筋工程量计算方法

桩基螺旋箍筋工程量计算方法l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。

公式中括号最后一项5/256(e^2)^3数值很小，一般在计算时略去。

2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其他符号意义同前。

方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d ＜0.5）时，箍筋长度也可以按下面近似公式计算：l=n√p^2+（лD）^2式中n——螺旋圈数；其他符号意义同前。

“ ^ ”表示次方的意识。

人工挖孔桩的计算公式和螺旋箍筋的计算方法一、人工挖孔桩计算公式1、桩身上圆柱体体积为V=πR2h 桩身上圆柱体体积=3.14×桩身圆柱半径的平方×桩身圆柱高2、桩扩大头圆锥台体积为V=πh(r2+r12+rr1)/3 桩扩大头圆锥台体积=3.14×桩扩大头圆锥台高×(桩扩大头圆锥台底半径的平方+桩扩大头圆锥台顶半径的平方+桩扩大头圆锥台底半径×桩扩大头圆锥台顶半径)÷33、桩扩底半球体球缺体积为V=πh2(r-h/3) 桩扩底半球体球缺体积=3.14×桩扩底半球体球缺高的平方×(桩扩底半球体球缺半径-桩扩底半球体球缺高÷3)。

4、每米螺旋箍筋的长度为L(每米螺旋箍筋长度)=1÷螺旋箍筋间距×根号{[3.14×(桩直径-2×钢筋保护层+箍筋直径)]平方+箍筋间距的平方}开方。

桩基螺旋箍筋工程量计算方法

桩基螺旋箍筋工程量计算方法l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。

公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。

2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其他符号意义同前。

方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d ＜0.5）时，箍筋长度也可以按下面近似公式计算：l=n√p^2+（лD）^2式中n——螺旋圈数；其他符号意义同前。

― ^ ‖表示次方的意识。

人工挖孔桩的计算公式和螺旋箍筋的计算方法一、人工挖孔桩计算公式1、桩身上圆柱体体积为 V=πR2h 桩身上圆柱体体积=3.14×桩身圆柱半径的平方×桩身圆柱高2、桩扩大头圆锥台体积为 V=πh(r2+r12+rr1)/3 桩扩大头圆锥台体积=3.14×桩扩大头圆锥台高×(桩扩大头圆锥台底半径的平方+桩扩大头圆锥台顶半径的平方+桩扩大头圆锥台底半径×桩扩大头圆锥台顶半径)÷33、桩扩底半球体球缺体积为 V=πh2(r-h/3) 桩扩底半球体球缺体积=3.14×桩扩底半球体球缺高的平方×(桩扩底半球体球缺半径-桩扩底半球体球缺高÷3)。

4、每米螺旋箍筋的长度为 L(每米螺旋箍筋长度)=1÷螺旋箍筋间距×根号{[3.14×(桩直径-2×钢筋保护层+箍筋直径)]平方+箍筋间距的平方}开方。

桩基计算书

桩基钢筋笼计算书一、CD段支护桩抗压桩共37根，配筋长度为11米，桩径A800。

1、主筋12C18 锚固筋长度为35d 容重2.0kg/m[(11+35d)+10d]×12×2×37/1000＝10.49t。

2、加强定位筋C16@2000 容重1.58kg/mΠD＝3.14×0.7＝2.20m加强定位筋圈数6（2.20+10d）×6×1.58×37/1000＝0.83t3、螺旋筋A8 容重0.395kg/m螺旋筋A8长度为11m，A8@20011/0.20.395×37/1000＝1.77t注：d为钢筋直径D为钢筋笼直径0.7m4、水下C30混凝土方量（11+1）×3.14×D2×37/4=223.07m3二、DE段支护桩抗压桩共42根，配筋长度为12.5米，桩径A800。

1、主筋12C18 锚固筋长度为35d 容重2.0kg/m[(12.5+35d)+10d]×12×2×42/1000＝13.42t。

2、加强定位筋C16@2000 容重1.58kg/mΠD＝3.14×0.7＝2.20m加强定位筋圈数7（2.20+10d）×7×1.58×42/1000＝1.10t3、螺旋筋A8 容重0.395kg/m螺旋筋A8长度为12.5m，A8@20012.5/0.20.395×42/1000＝2.29t注：d为钢筋直径D为钢筋笼直径0.7m4、水下C30混凝土方量（12.5+1）×3.14×D2×42/4=284.86m3三、①EF段支护桩抗压桩共46根，配筋长度为11.5米，桩径A800。

1、主筋12C18 锚固筋长度为35d 容重2.0kg/m[(11.5+35d)+10d]×12×2×46/1000＝13.59t。

桩基钢筋笼的螺旋箍筋计算

螺旋箍筋总长度=n×{√b＾2+[π×(D-2×15)]＾2}+2×π×(D-2×15)+2×6.25×dL: 螺旋筋的高度n：螺旋筋的圈数n=L/bb：螺旋筋之间的距离，螺距D：混凝土柱的直径d：螺旋筋的直径螺旋筋混凝土保护层15，螺旋筋当中，上下各有一个水平圈，此量必计算在内。

再加两个弯钩长度，就为螺旋筋总的钢筋用量。

还有搭接长度根据现场施工情况增加。

其实就是螺旋展开是一个三角形的道理。

可采用勾股弦定理简化算式:L=H平方+(πDn)平方,算出得式后，再进行开平方。

式中：L—为螺旋箍筋的长度H—为螺旋箍筋起点到终点的垂直高度π——为圆周率D—为螺旋箍筋的直径n—为螺旋箍盘的缠绕圈数1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。

公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。

2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其他符号意义同前。

方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d﹤0.5）时，箍筋长度也可以按下面近似公式计算：l=n√p^2+（лD）^2式中n——螺旋圈数；其他符号意义同前。

“^ ”表示次方的意识。

螺旋箍筋计算方法螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/( 4a^2)圆型箍筋重＝（圆箍周长+钩长）*根数*单位重螺旋箍筋重＝螺旋筋长*单位重＝√[（螺距）的平方+（2*3.14*螺旋半径）的平方]/螺距*单位重注螺距和单位重在根号外面1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。

桩基螺旋箍筋工程量计算

桩基螺旋箍筋工程量计算一、螺旋箍筋的定义和作用螺旋箍筋是一种圆形环形钢筋，用于加固桩身和提高桩基的承载能力。

其作用主要有两个方面：1.提供纵向约束力：螺旋箍筋能够将桩身的混凝土捆绑在一起，增加整体的强度和刚度，防止桩身的纵向开裂。

2.提供横向约束力：桩基在承受荷载时，会产生较大的横向应力。

螺旋箍筋能够抵抗这些应力，提高桩基的抗倾覆和抗滑移能力。

1.确定螺旋箍筋的间距螺旋箍筋的间距一般由设计要求和施工规范确定。

根据专业经验，通常将螺旋箍筋间距设置为桩径的1/10至1/82.计算箍筋的长度根据桩的设计长度和间距，可以计算出每一层箍筋的长度。

设桩长为L，间距为s，总共有n层螺旋箍筋，第一层箍筋从顶部算起，则每一层箍筋的长度为：L1=L-(n-1)*s3.计算螺旋箍筋的总长度将每一层箍筋的长度累加起来，即可计算出螺旋箍筋的总长度。

设螺旋箍筋的总长度为L_total，每一层箍筋的长度为L1，则有：L_total = L1 * n4.计算螺旋箍筋的数量螺旋箍筋的数量与间距、长度和桩的直径有关。

设箍筋间距为s，箍筋长度为L_total，桩的直径为D，则螺旋箍筋的数量为：数量=π*D/s5.考虑螺旋箍筋的安全因素在实际工程中，需要考虑螺旋箍筋的安全因素，如工程质量、施工精度等。

通常需要增加一定的安全系数，用于抵消由于施工误差和材料变形等因素带来的影响。

三、螺旋箍筋的材料估算在计算螺旋箍筋的材料估算时，需要考虑的主要因素有以下几点：1.螺旋箍筋的直径：根据设计要求和桩的直径，确定所用螺旋箍筋的直径。

2.螺旋箍筋的长度：根据上述的计算方法，确定所用螺旋箍筋的总长度。

3. 螺旋箍筋的材料密度：螺旋箍筋大多采用普通碳素结构钢，其密度一般为7850 kg/m³。

4.螺旋箍筋的材料消耗量：将螺旋箍筋的总长度乘以螺旋箍筋的直径，并乘以螺旋箍筋的材料密度，即可得到螺旋箍筋的材料估算值。

四、总结桩基螺旋箍筋工程量的计算涉及到了螺旋箍筋的间距、长度、数量以及材料估算等多个方面。

桩基础钢筋量算法

螺旋钢筋算法螺旋钢筋算法关于螺旋钢筋的长度的计算方法：我学的方法是：总长度L={1+【3.14（D-50）/b】平方}开根号*H嘿嘿D为桩直径b为螺距H钢筋笼高度是在工程概预算中学的具体信息如下：高等学校教材《建筑工程概预算》（第3版修订本）武汉理工大学出版社见笑了螺旋箍筋长度计算在圆形截面的构件中，螺旋箍筋沿圆表面缠绕，其中螺距为p和直径为D，则每米钢筋骨架长的螺旋箍筋长度计算公式：L=2000*(Pai)*ap (1- e4 - 364 e2)式中L为每米钢筋骨架长的螺旋箍筋长度；（Pai）为圆周率，取为3.1416；p 为螺距；a（单位为mm）= p2+4D24 ；e=4a2-D24a2 。

在计算螺旋箍筋下料长度时，D可采用箍筋的中心距，即主筋外皮距离加上箍筋直径。

2.5.3钢筋的重量计算计算钢筋的重量，必须先算出钢筋的体积，再乘以钢筋单位体积的重量。

而1m3的钢材重7.85t(即7850 kg)，则1cm3的钢材重0.00785。

1米长钢筋的体积是0.785*d2*100=78.5*d2cm3;因此1米钢筋的重78.5*d2*0.0785=0.616*d2根据上面的公式得出下面的钢筋重量表，如表2-12表2-12钢筋重量表2.5.4钢筋计算实例例1已知1号楼钢筋混凝土框架梁KL1（2），第一跨跨距为6900，距支座边为200，第二跨为4800，距支座边为200，截面尺寸为300*700，箍筋为A10@100/200，上部通长钢筋为2B25，下部为4B25，支座1为4B25，支座2为4B25/2B20,支座3为4B25，腰筋为2B12，次梁宽为200mm，吊筋为2B22，板厚200mm，如图2-36示，混凝土等级为C25,抗震等级为三级，求各种钢筋的下料长度？图2-36梁实例根据03G101-1和《建筑施工手册》的有关规定，得出：（1）纵向受力筋混凝土保护层为25mm；（2）锚固长度为35d（3）构造钢筋腰筋为B12，hw=700-200=500mm,根据已知条件和上述构造要求，绘制出下表，并进行编号钢筋编号简图规格与直径(mm) 根数下料长度(mm) 重量(kg)1 3001 B252 12700 97.792 2001 B25 2 2867 22.0763 1001 B25 2 4733 36.444 1001 B20 2 3650 18.0315 2001 B25 2 2167 16.6866 2001 B25 4 8075 124.3557 2001 B25 4 5975 92.0158、9、11 4209 A10@100/200 82 2070 104.7310 5010 B22 2 2974 17.5212 1001 B12 2 6860 12.1813 1001 B12 2 4760 8.4514 1202 A8@400 58 366 8.385下料长度计算（1）号上部通长钢筋下料长度为：伸长12050+弯折长度375+弯折长度375-2*2*25=12700 mm（2）号支座1的加强筋下料长度为：[伸长（6900-400）/3+400-25=2542]+弯折长度375-2*25=2867 mm（3）号支座2第一排负筋下料长度为：伸长=（6900-支座200*2）/3*2+400=4733 mm（4）号支座2第二排负筋下料长度为：伸长=（6900-200*2）/4*2+400=3650 mm（5）号支座3第一排负筋下料长度为：[伸长（4800-200*2）/3+375]+弯折长度375-2*25=2167 mm（6）号第一跨下部钢筋下料长度为：弯折长度375+伸长（6900-25+35*25）-2*25=8075 mm（7）号第二跨下部钢筋下料长度弯折长度375+伸长（4800-25+35*25）-25*2=5975 mm（8）箍筋下料长度为：270*2+670*2+250-3*2*10=2070 mm根据03G101-1第63页中框架梁箍筋加密区≥1.5hb≥500的规定,hb为梁截面高度，根数计算如下：根数=第一跨43+第二跨33+附加箍筋3*2=82根（9）、（11）号同（8）号钢筋（10）号吊筋的下料长度为：（次梁宽200+50*2）+斜长919*2+平直段20*22*2-4*0.5*22=2974 mm（12）第一跨腰筋下料长度为：（6900-200*2）+15*12*2=6860 mm（13）（12）号第二跨腰筋下料长度为：（4800-200*2）+15*12*2=4760 mm（14）号梁拉筋下料长度为：伸长（300-25*2+8*2）+6.25*2*8=366 mm钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

桩基础钢筋量算法

螺旋钢筋算法螺旋钢筋算法关于螺旋钢筋的长度的计算方法：我学的方法是：总长度L={1+【3.14（D-50）/b】平方}开根号*H嘿嘿D为桩直径b为螺距H钢筋笼高度是在工程概预算中学的具体信息如下：高等学校教材《建筑工程概预算》（第3版修订本）武汉理工大学出版社见笑了螺旋箍筋长度计算在圆形截面的构件中，螺旋箍筋沿圆表面缠绕，其中螺距为p和直径为D，则每米钢筋骨架长的螺旋箍筋长度计算公式：L=2000*(Pai)*ap (1- e4 - 364 e2)式中L为每米钢筋骨架长的螺旋箍筋长度；（Pai）为圆周率，取为3.1416；p 为螺距；a（单位为mm）= p2+4D24 ；e=4a2-D24a2 。

在计算螺旋箍筋下料长度时，D可采用箍筋的中心距，即主筋外皮距离加上箍筋直径。

2.5.3钢筋的重量计算计算钢筋的重量，必须先算出钢筋的体积，再乘以钢筋单位体积的重量。

而1m3的钢材重7.85t(即7850 kg)，则1cm3的钢材重0.00785。

1米长钢筋的体积是0.785*d2*100=78.5*d2cm3;因此1米钢筋的重78.5*d2*0.0785=0.616*d2根据上面的公式得出下面的钢筋重量表，如表2-12表2-12钢筋重量表2.5.4钢筋计算实例例1已知1号楼钢筋混凝土框架梁KL1（2），第一跨跨距为6900，距支座边为200，第二跨为4800，距支座边为200，截面尺寸为300*700，箍筋为A10@100/200，上部通长钢筋为2B25，下部为4B25，支座1为4B25，支座2为4B25/2B20,支座3为4B25，腰筋为2B12，次梁宽为200mm，吊筋为2B22，板厚200mm，如图2-36示，混凝土等级为C25,抗震等级为三级，求各种钢筋的下料长度？图2-36梁实例根据03G101-1和《建筑施工手册》的有关规定，得出：（1）纵向受力筋混凝土保护层为25mm；（2）锚固长度为35d（3）构造钢筋腰筋为B12，hw=700-200=500mm,根据已知条件和上述构造要求，绘制出下表，并进行编号钢筋编号简图规格与直径(mm) 根数下料长度(mm) 重量(kg)1 3001 B252 12700 97.792 2001 B25 2 2867 22.0763 1001 B25 2 4733 36.444 1001 B20 2 3650 18.0315 2001 B25 2 2167 16.6866 2001 B25 4 8075 124.3557 2001 B25 4 5975 92.0158、9、11 4209 A10@100/200 82 2070 104.7310 5010 B22 2 2974 17.5212 1001 B12 2 6860 12.1813 1001 B12 2 4760 8.4514 1202 A8@400 58 366 8.385下料长度计算（1）号上部通长钢筋下料长度为：伸长12050+弯折长度375+弯折长度375-2*2*25=12700 mm（2）号支座1的加强筋下料长度为：[伸长（6900-400）/3+400-25=2542]+弯折长度375-2*25=2867 mm（3）号支座2第一排负筋下料长度为：伸长=（6900-支座200*2）/3*2+400=4733 mm（4）号支座2第二排负筋下料长度为：伸长=（6900-200*2）/4*2+400=3650 mm（5）号支座3第一排负筋下料长度为：[伸长（4800-200*2）/3+375]+弯折长度375-2*25=2167 mm（6）号第一跨下部钢筋下料长度为：弯折长度375+伸长（6900-25+35*25）-2*25=8075 mm（7）号第二跨下部钢筋下料长度弯折长度375+伸长（4800-25+35*25）-25*2=5975 mm（8）箍筋下料长度为：270*2+670*2+250-3*2*10=2070 mm根据03G101-1第63页中框架梁箍筋加密区≥1.5hb≥500的规定,hb为梁截面高度，根数计算如下：根数=第一跨43+第二跨33+附加箍筋3*2=82根（9）、（11）号同（8）号钢筋（10）号吊筋的下料长度为：（次梁宽200+50*2）+斜长919*2+平直段20*22*2-4*0.5*22=2974 mm（12）第一跨腰筋下料长度为：（6900-200*2）+15*12*2=6860 mm（13）（12）号第二跨腰筋下料长度为：（4800-200*2）+15*12*2=4760 mm（14）号梁拉筋下料长度为：伸长（300-25*2+8*2）+6.25*2*8=366 mm钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

桩基螺旋筋的长度的计算公式

桩基螺旋筋的长度的计算公式
L=每米桩螺旋箍筋长度(m)S=螺旋箍筋螺距（m)
R=桩直径(m)
C=保护层厚度(m)
d=螺旋箍筋直径(m)
保护层厚度为纵向钢筋（非箍筋)
外缘至混凝土表面的最小距离。

问题应用:
螺旋箍筋总长度=nx{vb^2+[T×(D-2×15)]^2}+2×T×(D-2×15)+2×6.25×d
L:螺旋筋的高度
n:螺旋筋的圈数n=L/b
b:螺旋筋之间的距离，螺距
D:混凝土柱的直径
d:螺旋筋的直径
螺旋筋混凝土保护层15，螺旋筋当中，上下各有一个水平圈，此量必计算在内。

再加两个弯钩长度，就为螺旋筋总的钢筋用量。

还有搭接长度根据现场施工情况增加。

其实就是螺旋展开是一个三角形的道理。

解答:
可采用勾股弦定理简化算式:
L=H平方+(TDn)平方,算出得式后，再进行开平方。

式中:
L—为螺旋箍筋的长度
H——为螺旋箍筋起点到终点的垂直高度T——为圆周率
D—为螺旋箍筋的直径
n——为螺旋箍盘的缠绕圈数。

桩基的箍筋计算方法

桩基的箍筋计算方法螺旋箍筋计算公式一螺旋箍筋长度：L= （加密区长度/加密区间距＋1）×sqrt（π×（构件直径－保护层×2＋箍筋直径）2＋加密区间距2）＋（非加密区长度/非加密区间距＋1）×sqrt（π×（构件直径－保护层×2＋箍筋直径）2＋非加密区间距2）＋3×π×（构件直径－保护层×2＋箍筋直径）＋12.5×箍筋直径SQRT是根号= 平方根号n: 螺旋箍的圈数p：箍筋间距d：圆直径另计搭接长度圈数＝长度/间距螺旋箍筋计算公式二有一个简单的计算公式：根号下（构件周长的平方（减去保护层）+螺距的平方）根数＝构件长度/螺距+1螺旋箍筋计算公式三1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。

公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。

2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其他符号意义同前。

方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d﹤0.5）时，箍筋长度也可以按下面近似公式计算：l=n√p^2+（лD）^2式中n——螺旋圈数；其他符号意义同前。

“ ^ ”表示次方的意思。

螺旋箍筋工程量计算方法

特别是桩基的计算
一、当为圆柱式螺旋线时，计算较为简单
此时螺旋线沿圆柱面展开，为一直线
对每一个螺距展开的直线而言，构成以πD、s为直角边的三角形
D为圆柱直径，即投影直径，s为螺距
单圈螺旋线长度L=sqrt((πD)^2+s^2)
设圆柱高为H，则螺旋线长度为H/s*L
二、当为圆台式螺旋线时
此时螺旋线在投影面上为回旋线，通过积分可得其精确解。

一般计算时通常采用近似解，这里介绍2种近似计算方法。

设顶面直径为D1、底面直径为D2
1、近似公式1
取等效直径D=(D1+D2)/2
按照等直径方法进行螺旋长度计算。

2、近似公式2
按照回旋线性质，取等效直径D=2/(1/D1+1/D2)
按照等直径方法进行螺旋长度计算。

3、误差分析
通过对比分析，影响误差的主要因素是D1/D2，以下给出对比表：
D1/D2 误差1 误差2
1 0.000% 0.000%
0.9 0.276% 0.000%
0.8 1.243% -0.001%
0.7 3.192% -0.003%
0.6 6.613% -0.007%
0.5 12.375% -0.017%
0.4 22.204% -0.037%
0.3 40.056% -0.088%
0.2 77.352% -0.250%
0.1 184.340% -1.068%
可见，近似公式2的近似程度非常好，在D1/D2=0.1时，误差也仅有1%；
而近似公式1在D1/D2<0.8后，误差开始显著增大，在D1/D2=0.1时，误差达184%；
4、结论
一般情况下可采用近似公式2进行计算，误差非常小。

桩基的箍筋计算方法

桩基的箍筋计算方法2011-06-12 16:30:17| 分类：施工技术| 标签：螺旋直径构件间距计算|字号大中小订阅螺旋箍筋计算公式一螺旋箍筋长度：L= （加密区长度/加密区间距＋1）×sqrt（π×（构件直径－保护层×2＋箍筋直径）2＋加密区间距2）＋（非加密区长度/非加密区间距＋1）×sqrt（π×（构件直径－保护层×2＋箍筋直径）2＋非加密区间距2）＋3×π×（构件直径－保护层×2＋箍筋直径）＋12.5×箍筋直径SQRT是根号= 平方根号n: 螺旋箍的圈数p：箍筋间距d：圆直径另计搭接长度圈数＝长度/间距螺旋箍筋计算公式二有一个简单的计算公式：根号下（构件周长的平方（减去保护层）+螺距的平方）根数＝构件长度/螺距+1螺旋箍筋计算公式三1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。

公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。

2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其他符号意义同前。

方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d﹤0.5）时，箍筋长度也可以按下面近似公式计算：l=n√p^2+（лD）^2式中n——螺旋圈数；其他符号意义同前。

桩基钢筋笼的螺旋箍筋计算

螺旋箍筋总长度=n×{√b＾2+[π×(D-2×15)]＾2}+2×π×(D-2×15)+2×6.25×dL: 螺旋筋的高度n：螺旋筋的圈数n=L/bb：螺旋筋之间的距离，螺距D：混凝土柱的直径d：螺旋筋的直径螺旋筋混凝土保护层15，螺旋筋当中，上下各有一个水平圈，此量必计算在内。

再加两个弯钩长度，就为螺旋筋总的钢筋用量。

还有搭接长度根据现场施工情况增加。

其实就是螺旋展开是一个三角形的道理。

可采用勾股弦定理简化算式:L=H平方+(πDn)平方,算出得式后，再进行开平方。

式中：L—为螺旋箍筋的长度H—为螺旋箍筋起点到终点的垂直高度π——为圆周率D—为螺旋箍筋的直径n—为螺旋箍盘的缠绕圈数1、螺旋箍筋计算方法：在圆柱形构件〔如图形柱、管柱、灌注桩等〕中，螺旋箍筋沿主筋圆周外表缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√〔p^2+4D^2〕/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度〔㎜〕；p——螺距〔㎜〕；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径〔㎜〕。

公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。

2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√〔лD〕^2+p^2+лd/2式中d——螺旋箍筋的直径；其他符号意义同前。

方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小〔p/d﹤0.5〕时，箍筋长度也可以按下面近似公式计算：l=n√p^2+〔лD〕^2式中n——螺旋圈数；其他符号意义同前。

“^ 〞表示次方的意识。

螺旋箍筋计算方法螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√〔лD〕^2+p^2+лd/2式中d——螺旋箍筋的直径；螺旋箍筋计算方法：在圆柱形构件〔如图形柱、管柱、灌注桩等〕中，螺旋箍筋沿主筋圆周外表缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√〔p^2+4D^2〕/4e2=(4a^2-D^2)/( 4a^2)圆型箍筋重＝〔圆箍周长+钩长〕*根数*单位重螺旋箍筋重＝螺旋筋长*单位重＝√[〔螺距〕的平方+〔2*3.14*螺旋半径〕的平方]/螺距*单位重注螺距和单位重在根号外面1、螺旋箍筋计算方法：在圆柱形构件〔如图形柱、管柱、灌注桩等〕中，螺旋箍筋沿主筋圆周外表缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√〔p^2+4D^2〕/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度〔㎜〕；p——螺距〔㎜〕；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径〔㎜〕。

桩螺旋筋长度计算公式

桩螺旋筋长度计算公式
首先，假设桩的直径为D，螺旋筋的直径为d，螺旋筋的间距为s，螺旋筋的条数为n。

螺旋筋的总长度可以通过以下公式计算：
L=n*(π*D+s*π*n)
这个公式的意义是，螺旋筋的总长度等于每根螺旋筋的长度乘以螺旋筋的条数。

而每根螺旋筋的长度可以通过以下公式计算：
l=D*π+(D+d)*π*n
这个公式的意义是，每根螺旋筋的长度等于螺旋筋环的周长加上每个螺旋筋的长度乘以螺旋筋的条数。

需要注意的是，这个公式只是一个近似公式，实际应用中可能还需要考虑其他因素，如螺旋筋的损耗、螺旋筋的连接方式等。

因此，在具体应用中，应根据实际情况进行修正和调整。

总结起来，桩螺旋筋长度计算公式包括了两个部分：螺旋筋的总长度计算公式和每根螺旋筋的长度计算公式。

这些公式可以帮助工程师计算出螺旋筋的长度，从而进行桩的设计和施工。

螺旋筋计算公式及说明讲解

螺旋筋计算公式及说明
L＝n×SQRT[p^2+(πd）^2]
式中：n——圈数＝设计螺旋筋布置高度÷螺距
p——螺距 (有不同螺距时，应分段计算 )
d——螺圈中心直径（如桩径等）
^2——表示前面因子的平方
SQRT()——括号内的结果开方
π——圆周率
注意：在开口端有平绕圈的时候，注意加上两端平绕圈钢筋长度即：2 ×π×d 例，螺旋筋缠绕长度11.2m米，螺圈中心直径172cm，上端2m螺距10cm,下端4m螺距10cm，中间5.2m螺距20cm，两端开口各平绕一圈，则有螺旋劲长度L 计算公式为：
L=（2/0.1+4/0.1）*SQRT(10^2+(PI()*172)^2)+2*PI()*172+（5.2/0.2）
*SQRT(20^2+(PI()*172)^2)公式计算结果如下：
47566.31787
例，螺旋筋缠绕长度11.2m米，螺圈中心直径172cm，上端2m螺距10cm,下端4m螺距10cm，中间5.2m螺距20cm，两端开口各平绕一圈，则有螺旋劲长度L 计算公式为：
L=（2/0.1+4/0.1）*SQRT(10^2+(PI()*172)^2)+1*PI()*172+（5.2/0.2）
*SQRT(20^2+(PI()*172)^2)公式计算结果如下：
47025.96394
注意：公式与举例计算式中相同颜色为相对应部分！。

桩基钢筋笼计算公式Microsoft Word 文档 (4)

有一个非常简易适用的公式：L=√{S^2+[л(R-2C)]^2}/S^2其中S—螺旋箍筋螺距R—桩直径л——3.14，圆周率C—保护层厚度L—螺旋箍筋长度其实其中:(R-2C)为螺旋箍筋的螺旋半径，实际上是被简化了，应该是（R-2C+d/2）是最精确的计算,其中d是箍筋的直径，但是由于箍筋直径d非常小，所以一般计算时可以忽略不计。

这个公式实际上就是把螺旋展开成一个直角三角形，箍筋间距S为三角形一个直角边，螺旋圆周长2л（R-2C+d/2）为三角形的另一个直角边，求斜边长（也就是螺旋箍筋的长度L）。

由三角形公式C^2=A^2+B^2公式推导，L=√[S^2+（R-2C+d）^2]，公式简化后就是L=√{S^2+[л(R-2C)]^2}/S^2。

1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。

公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。

2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其他符号意义同前。

方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d＜0.5）时，箍筋长度也可以按下面近似公式计算：l=n√p^2+（лD）^2式中n——螺旋圈数；其他符号意义同前。

― ^ ‖表示次方的意识。

我们一般都用简易方法一计算。
