微波技术与天线课程总结
1
《天线技术基础》要点
第二章 对称阵子 理解对称振子的概念、辐射场计算方法(叠加原理)； 电流分布公式与各种不同长度对称振子的电流分布图象； 方向性函数表达通式与各种不同长度对称振子的方向图、方向性系数和有效 长度； 随振子长度的逐渐增大，其方向性系数、旁瓣电平和半功率宽度如何变化； 熟悉天线的辐射场幅度与辐射功率、方向性系数及距离的关系； 输入阻抗的计算思路和随振子长度的变化曲线。
2
《天线技术基础》要点
第三章 阵列天线的方向性 二元阵的方向性函数与方向图(会描点绘图); 方向图相乘定理与应用； 均匀直线阵的方向性函数，会画阵因子的方向图，明确阵因子参数(半功率 宽度、零点位置，旁瓣电平等)的计算思路； 侧射阵、端射阵和斜射阵的实现条件、特性差异与原因； 可见区的概念、栅瓣抑制条件； 掌握地面影响的处理方法（镜像原理处理各种方向放置的单个与多个天线） 。
4 8
并联混和支节)。
6
《微波技术基础》要点
第三章 规则波导理论
TE10 模的场结构、管壁电流分布；
波导的单模传输条件、传输特性参数、等效阻抗； 波导中填充介质与否，波导的传输特性参数的计算。
7
《微波技术基础》要点
第四章 其它形式的微波传输线 同轴线、带状线、微带的特性阻抗随结构参数的变化规律； 同轴线、带状线：主模(高次模)、横截面场结构； 微带：主模(高次模)、横截面场结构，等效介电常数； 耦合线：等效电路、奇偶模方法、特性阻抗。
8
《微波技术基础》要点
第五章 微波谐振腔 为什么微波中不能用 LC 回路作为谐振器？ 微波谐振器与 LC 回路的异同点有哪些？ 品质因数的概念及公式； 传输线型谐振器，谐振波长的概念与计算。
9
《微波技术基础》要点

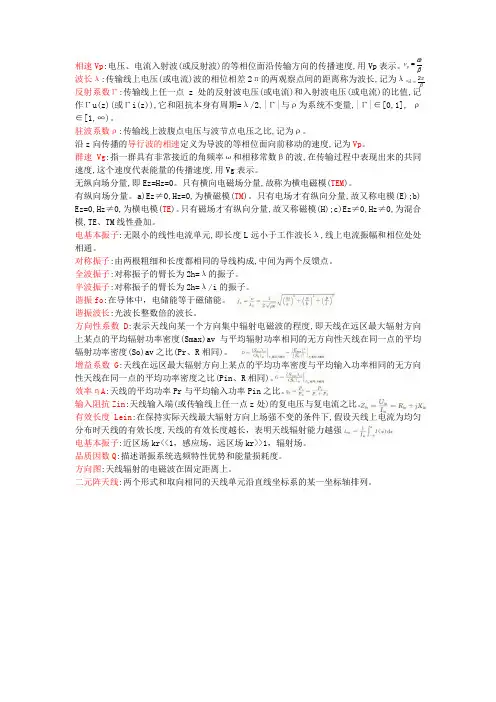

微波技术与天线总结
相速Vp :电压、电流入射波(或反射波)的等相位面沿传输方向的传播速度,用Vp 表示。
波长λ:传输线上电压(或电流)波的相位相差2π的两观察点间的距离称为波长,记为λ。
反射系数Γ:传输线上任一点z 处的反射波电压(或电流)和入射波电压(或电流)的比值,记作Γu(z)(或Γi(z)),它和阻抗本身有周期=λ/2,|Γ|与ρ为系统不变量,|Γ|∈[0,1], ρ∈[1,∞)。
驻波系数ρ:传输线上波腹点电压与波节点电压之比,记为ρ。
沿z 向传播的导行波的相速定义为导波的等相位面向前移动的速度,记为Vp 。
群速Vg :指一群具有非常接近的角频率ω和相移常数β的波,在传输过程中表现出来的共同速度,这个速度代表能量的传播速度,用Vg 表示。
无纵向场分量,即Ez=Hz=0。
只有横向电磁场分量,故称为横电磁模(TEM )。
有纵向场分量。
a)Ez ≠0,Hz=0,为横磁模(TM )。
只有电场才有纵向分量,故又称电模(E);b) Ez=0,Hz ≠0,为横电模(TE )。
只有磁场才有纵向分量,故又称磁模(H);c)Ez ≠0,Hz ≠0,为混合模,TE 、TM 线性叠加。
电基本振子:无限小的线性电流单元,即长度L 远小于工作波长λ,线上电流振幅和相位处处相通。
对称振子:由两根粗细和长度都相同的导线构成,中间为两个反馈点。
全波振子:对称振子的臂长为2h=λ的振子。
半波振子:对称振子的臂长为2h=λ/i 的振子。
谐振fo :在导体中，电储能等于磁储能。
谐振波长:光波长整数倍的波长。
方向性系数D :表示天线向某一个方向集中辐射电磁波的程度,即天线在远区最大辐射方向上某点的平均辐射功率密度(Smax)av 与平均辐射功率相同的无方向性天线在同一点的平均辐射功率密度(So)av 之比(Pr 、R 相同)。
增益系数G :天线在远区最大辐射方向上某点的平均功率密度与平均输入功率相同的无方向性天线在同一点的平均功率密度之比(Pin 、R 相同)。
微波技术与天线复习知识要点
《微波技术与天线》复习知识要点绪论●微波的定义：微波是电磁波谱介于超短波与红外线之间的波段，它属于无线电波中波长最短的波段。
●微波的频率*围：300MHz~3000GHz ,其对应波长*围是1m~0.1mm●微波的特点（要结合实际应用）：似光性，频率高（频带宽），穿透性（卫星通信），量子特性（微波波谱的分析）第一章均匀传输线理论●均匀无耗传输线的输入阻抗（2个特性）定义：传输线上任意一点z处的输入电压和输入电流之比称为传输线的输入阻抗注：均匀无耗传输线上任意一点的输入阻抗与观察点的位置、传输线的特性阻抗、终端负载阻抗、工作频率有关。
两个特性：1、λ／2重复性：无耗传输线上任意相距λ／2处的阻抗相同Z in(z)=Z in(z+λ／2)2、λ／4变换性:Z in(z)-Z in(z+λ／4)=Z02证明题：(作业题)●均匀无耗传输线的三种传输状态（要会判断）1.行波状态：无反射的传输状态▪匹配负载：负载阻抗等于传输线的特性阻抗▪沿线电压和电流振幅不变▪电压和电流在任意点上同相2.纯驻波状态：全反射状态▪负载阻抗分为短路、开路、纯电抗状态3.行驻波状态：传输线上任意点输入阻抗为复数●传输线的三类匹配状态（知道概念）▪负载阻抗匹配：是负载阻抗等于传输线的特性阻抗的情形，此时只有从信源到负载的入射波，而无反射波。
▪源阻抗匹配：电源的内阻等于传输线的特性阻抗时，电源和传输线是匹配的，这种电源称之为匹配电源。
此时，信号源端无反射。
▪共轭阻抗匹配：对于不匹配电源，当负载阻抗折合到电源参考面上的输入阻抗为电源内阻抗的共轭值时，即当Z in=Z g﹡时，负载能得到最大功率值。
共轭匹配的目的就是使负载得到最大功率。
●传输线的阻抗匹配（λ／4阻抗变换）(P15和P17)●阻抗圆图的应用（*与实验结合）史密斯圆图是用来分析传输线匹配问题的有效方法。
1.反射系数圆图：Γ（z）=|Γ1|e j(Φ1-2βz)=|Γ1|e jΦΦ1为终端反射系数的幅度，Φ=Φ1-2βz是z处反射系数的幅角。
2023年大学_微波技术与天线(王新稳著)课后答案下载
2023年微波技术与天线（王新稳著）课后答案下载2023年微波技术与天线（王新稳著）课后答案下载绪篇电磁场理论概要第1章电磁场与电磁波的基本概念和规律1.1 电磁场的四个基本矢量1.1.1 电场强度E1.1.2 高斯(Gauss)定律1.1.3 电通量密度D1.1.4 电位函数p1.1.5 磁通密度B1.1.6 磁场强度H1.1.7 磁力线及磁通连续性定理1.1.8 矢量磁位A1.2 电磁场的基本方程1.2.1 全电流定律：麦克斯韦第一方程1.2.2 法拉第一楞次(Faraday-Lenz)定律：麦克斯韦第二方程1.2.3 高斯定律：麦克斯韦第三方程1.2.4 磁通连续性原理：麦克斯韦第四方程1.2.5 电磁场基本方程组的微分形式1.2.6 不同时空条件下的麦克斯韦方程组1.3 电磁场的媒质边界条件1.3.1 电场的边界条件1.3.2 磁场的边界条件1.3.3 理想导体与介质界面上电磁场的边界条件1.3.4 镜像法1.4 电磁场的能量1.4.1 电场与磁场存储的能量1.4.2 坡印廷(Poyllfing)定理1.5 依据电磁场理论形成的电路概念1.5.1 电路是特定条件下对电磁场的简化表示1.5.2 由电磁场方程推导出的电路基本定律1.5.3 电路参量1.6 电磁波的产生——时变场源区域麦克斯韦方程的解 1.6.1 达朗贝尔(DAlembert)方程及其解1.6.2 电流元辐射的电磁波1.7 平面电磁波1.7.1 无源区域的时变电磁场方程1.7.2 理想介质中的均匀平面电磁波1.7.3 导电媒质中的均匀平面电磁波1.8 均匀平面电磁波在不同媒质界面的入射反射和折射 1.8.1 电磁波的极化1.8.2 均匀平面电磁波在不同媒质界面上的垂直入射 1.8.3 均匀平面电磁波在不同媒质界面上的斜入射__小结习题上篇微波传输线与微波元件第2章传输线的基本理论2.1 传输线方程及其解2.1.1 传输线的电路分布参量方程2.1.2 正弦时变条件下传输线方程的解2.1.3 对传输线方程解的讨论2.2 无耗均匀传输线的工作状态2.2.1 电压反射系数2.2.2 传输线的工作状态2.2.3 传输线工作状态的测定2.3 阻抗与导纳厕图及其应用2.3.1 传输线的匹配2.3.2 阻抗圆图的构成原理2.3.3 阻抗圆图上的特殊点和线及点的移动2.3.4 导纳圆图2.3.5 圆图的应用举例2.4 有损耗均匀传输线2.4.1 线上电压、电流、输入阻抗及电压反射系数的'分布特性 2.4.2 有损耗均匀传输线的传播常数2.4.3 有损耗均匀传输线的传输功率和效率__小结习题二第3章微波传输线3.1 平行双线与同轴线3.1.1 平行双线传输线3.1.2 同轴线3.2 微带传输线3.2.1 微带线的传输模式3.2.2 微带线的传输特性3.3 矩形截面金属波导3.3.1 矩形截面波导中场方程的求解3.3.2 对解式的讨论3.3.3 矩形截面波导中的TElo模3.3.4 矩形截面波导的使用3.4 圆截面金属波导3.4.1 圆截面波导中场方程的求解3.4.2 基本结论3.4.3 圆截面波导中的三个重要模式TE11、TM01与TE01 3.4.4 同轴线中的高次模3.5 光波导3.5.1 光纤的结构形式及导光机理3.5.2 单模光纤的标量近似分析__小结习题三第4章微波元件及微波网络理论概要4.1 连接元件4.1.1 波导抗流连接4.1.2 同轴线——波导转接器4.1.3 同轴线——微带线转接器4.1.4 波导——微带线转接器4.1.5 矩形截面波导——圆截面波导转接器4.2 波导分支接头……微波技术与天线（王新稳著）：内容简介本书是在作者三十多年教学及科研实践基础上编写而成的，系统讲述电磁场与电磁波、微波技术、天线的基本概念、理论、分析方法和基本技术。
微波技术与天线 必考知识点 复习
微波必考知识点复习1、微波是一般指频率从300M至3000GHz范围内的电磁波，其相应的波长从1m 至0.1mm。
从电子学和物理学的观点看，微波有似光性、似声性、穿透性、非电离性、信息性等重要特点。
2、导行波的模式，简称导模，是指能够沿导行系统独立存在的场型，其特点是：（1）在导行系统横截面上的电磁波呈驻波分布，且是完全确定的。
这一分布与频率无关，并与横截面在导行系统上的位置无关；（2）导模是离散的，具有离散谱；当工作频率一定时，每个导模具有唯一的传播常数；（3）导模之间相互正交，彼此独立，互不耦合；（4）具有截止特性，截止条件和截止波长因导行系统和因模式而异。
3、广义地讲，凡是能够导引电磁波沿一定的方向传播的导体、介质或由它们组成的导波系统，都可以称为传输线。
若按传输线所导引的电磁波波形（或称模、场结构、场分布），可分为三种类型：（1）TEM波传输线，如平行双导线、同轴线、带状线和微带线，他们都是双导线传输系统；（2）TE波和TM波传输线，如矩形、圆形、脊形和椭圆形波导等，他们是由金属管构成的，属于单导体传输系统；（3）表面波传输系统，如介质波导（光波导）、介质镜象线等，电磁波聚集在传输线内部及其表面附近沿轴线方向传播，一般是TE或TM波的叠加。
对传输线的基本要求是：工作频带宽、功率容量大、工作稳定性好、损耗小、易耦合、尺寸小和成本低。
一般地，在米波或分米波段，可采用双导线或同轴线；在厘米波段可采用空心金属波导管及带状线和微带线等；在毫米波段采用空心金属波导管、介质波导、介质镜像线和微带线；在光频波段采用光波导（光纤）。
以上划分主要是从减少损耗和结构工艺等方面考虑。
传输线理论主要包括两方面的内容：一是研究所传输波形的电磁波在传输线横截面内电场和磁场的分布规律（也称场结构、模、波型），称横向问题；二是研究电磁波沿传输线轴向的传播特性和场的分布规律，称为纵向问题。
横向问题要通过求解电磁场的边值问题来解决；各类传输线的纵向问题却有很多共同之处。
微波与天线笔记
绪论微波：是电磁波中介于超短波与红外线之间的波段，它属于无线电波中波长最短（频率最高）的波段。
其频率范围从300Mhz （波长1m ）至3000GHz （波长0.1m ），分为分米波、厘米波、毫米波、亚毫米波。
微波的特点：似光性、穿透性、宽频带特性、热效应特性、散射特性、抗低频干扰特性、视距传播特性、分布参数的不确定性、电磁兼容和电磁环境污染。
分析方法：场的分析方法，路的分析方法。
（微波网络）第一章1.微波传输线是用以传输微波信息和能量的各种形式传输系统的总称，作用：引导电磁波沿一定方向传输，因此又称为导波系统，其所引导的电磁波被称为导行波。
一般将截面尺寸，形状，媒介分布，材料及边界条件均不变的导波系统称为规则导波系统，又称为均匀传输线。
2.微波传输线分为三种类型，双导体传输线：平行双线、同轴线、带状线、微带线；均匀填充介质的金属波导管，又称为波导:矩形、圆、脊形、椭圆波导； 介质传输线，又称为表面波波导：介质波导、镜像线、单根表面波传输线；2.特性阻抗：传输线上导行波的电压与电流之比，与工作频率有关，负载，信源无关。
Z0=U+/I+=-U-/I- 驻波比min ||max |U |U =ρ=|1|1|T 1|1T -+ 11|1|+-=ρρT 3.传播常数：y=βαj + 相速Vp=βω/ 波长 r Vp ελβπλ/0f //2===4.输入阻抗：Zin=Z0)tan(10)tan(0j 1z jZ Z z Z Z ββ++与工作频率有关 5.无耗传输线阻抗具有2\λ重复性和阻抗变换特性；反射系数也具有2\λ重复性；5.反射系数：+=U UT u z j T z T β2e 1)(-= )2(|1|z z j e T T βφ-=）（）（z T z T Z z Zin -+=1)(10)( 0)(0)(z Z z Z i n Z z Z i n T +-=）（ 01011Z Z Z Z T +-= 6.行波状态：U(z)=U+(z)=z j A βe 1 I(z)=I+(z)=z j e Z A β01 T=0 1=ρ 结论：沿线电压和电流振幅不变，驻波比为1；电压和电流在任意点上都同相；传输线上各点阻抗均等于传输线特性阻抗 7.纯驻波状态：就是全反射状态，即终端反射系数1||1=Γ；包括：短路，开路，纯电抗短路： 沿线各点电压和电流振幅按余弦变化，电压和电流相位相差。
微波技术与天线课程总结
微波技术与天线课程考查报告班级：13-通信工程-升******学号：**********一．课程总结绪论1.微波及特点微波是电磁波谱中介于超短波与红外线之间的波段，它属于无线电波中波长最短（即频率最高）的波段，其频率范围从300MHz(波长1m)至3000GHz(0.1mm).特点：（1）似光性（2）穿透性（3）宽频带特性（4）热效应特性（5）散射特性（6）抗低频干扰特性第一章 均匀传输线理论1.均匀传输线方程主要是基尔霍夫定律的应用2．微波传输线大致可分为三种类型 {双导体传输线均匀填充介质的金属波导管介质传输线如图，各种微波传输线3.传输线的工作特性参数（1） 特性阻抗 （2） 传播常数 （3） 相速与波长4.输入阻抗Z in (z)=U(z)I (z )5.反射系数：定义传输线上任意一点Z 处的反射波电压（或电流）与入射波电压（或电流）之比为电压（或电流）反射系数. ：⎪⎪⎭⎪⎪⎬⎫==++)()_()()_(i u z I z I Γz U z U Γ6.输入阻抗与反射系数的关系U(z)=U+(z)+U-(z)=A 1e j βz ［1+Γ(z )］I(z)=I+(z)+I-(z) = e j βz ［1-Γ(z )］7.驻波比（VSWR ）：传输线上波腹点电压振幅与波节点电压振幅之比为电压驻波比，用ρ表示ρ=|U|max|U |min 8. 分析无耗传输线的特性 ：对于无耗传输线，负载阻抗不同则波的反射也不同；反射波不同则合成波不同；合成波不同意味着传输线有不同的工作状态。
归纳起来，无耗传输线有三种不同的工作状态（1）行波状态(无反射的传输状态)（2）纯驻波状态（全反射状态）（3）行驻波状态（混合波状态）9.对无耗传输线的行波状态有以下结论： （1）沿线电压和电流振幅不变，驻波比ρ=1 （2）电压和电流在任意点上都相同（3）传输线上各点阻抗均等于传输线特性阻抗10. 阻抗匹配: 分三种：负载阻抗匹配，源阻抗匹配，共轭阻抗匹配。
微波技术和天线(第四版)刘学观 第6章
将B = ∇ × （ A A为磁矢位）代入上述第二式得 定义电标位φ ，因而有
E = −∇φ − ∂A ∂t
∂A ⎤ ⎡ ∇ × ⎢E + =0 ⎥ ∂t ⎦ ⎣
一旦求得位函数 旦求得位函数——磁矢位和电标位，即可求得时变电场和时变磁场。 磁矢位和电标位 即可求得时变电场和时变磁场 《微波技术与天线》
《微波技术与天线》
第六章 天线辐射与接收的基本理论之°概论
3. 天线的分类
如果按用途的不同，可将天线分为通信天线、广播 电视天线、雷达天线等； 如果按工作波长的不同 可将天线分为长波天线 如果按工作波长的不同，可将天线分为长波天线、 中波天线、短波天线、超短波天线和微波天线等。 如果按辐射元的类型则天线大致可以分为两大类 如果按辐射元的类型则天线大致可以分为两大类： 线天线和面天线。
天线 波前
球面波
《微波技术与天线》
第六章 辐射与接收的基本理论之°基本振子的辐射
1.电基本振子的磁矢位
电基本振子：它是一段长度远小于波长（dl<<λ），电流 I振幅均匀分布、相位相同的直线电流元。 设电基本振子沿z轴放置其电流元为 a z Idl ′ = a z 式中 S为电流元的横截面积。 式中， 为电流元的横截面积 电基本振子的长度远小于波长，因此可取 r′=0 即 R≈r ， 所以 其磁矢位的表达式为 所以，其磁矢位的表达式为
第六章 天线辐射与接收的基本理论之°概论
第六章 天线辐射与接收的基本理论
随时间变化的电荷或电流激发出的电磁场，可以脱 离场源以电磁波的形式向远处传播出去而不再返回场 源，我们把这种现象称为电磁辐射。
本章内容
6.1 概论 6.2 基本振子的辐射 6.3 天线的电参数 6.4 接收天线理论
微波与天线课本总结(优秀)
微波技术与天线（第二版）总结绪论微波频段：300MHz－3000GHz微波波长：0.1mm—1m （分米波，厘米波，毫米波，亚毫米波）微波的特点：似光性，穿透性，宽频带特性，热效应特性，散射特性，抗低频干扰特性，视距传播特性，分布参数的不确定性，电磁兼容和电磁环境污染。
分析方法：场的分析方法，路的分析方法。
（微波网络）一、均匀传输线理论1.1、均匀传输线方程及其解1.1.1传输线的分类：双导体传输线，金属波导管，介质传输线。
分析方法: 场分析法，等效电路法。
（1）特性阻抗—传输线上行波的电压与电流的比值对于均匀无耗传输线特性阻抗：（2）传播常数γ（3）相速υp —传输线上行波等相位面沿传输方向的传播速度（4）传输线的波长1.2、传输线阻抗与状态参量（1）输入阻抗—传输线上任意一点处的输入电压和输入电流之比值。
对无耗均匀传输线, 线上各点电压U(z)、电流I(z)与终端电压Ul、终端电流的关系如下：（2）反射系数—传输线上任意一点处的反射波电压（或电流）与入射波电压（或电流）之比。
（3）电压驻波比—传输线上电压最大值与电压最小值之比。
1.3、无耗传输线的状态分析（1）行波状态➢沿线电压和电流振幅不变，驻波比等于1➢电压和电流在任意点上都同相➢传输线上各点阻抗均等于传输线特性阻抗（2）纯驻波状态➢终端短路➢终端开路➢终端接纯电抗Z in= ±j X（3）行驻波状态当微波传输线终端接任意复数阻抗负载时, 由信号源入射的电磁波功率一部分被终端负载吸收, 另一部分则被反射, 因此传输线上既有行波又有纯驻波, 构成混合波状态, 故称之为行驻波状态。
（1）λ/4 阻抗变换性—无耗传输线上距离为λ/4的任意两点处输入阻抗的乘积均等于传输线特性阻抗的平方。
（2）λ/2 重复性—无耗传输线上距离为λ/2的任意两点处，电压、电流的大小（绝对值）；输入阻抗；反射系数的值相等，具有λ/2 的周期性。
1.4、传输线的传输功率、效率和损耗1.5、阻抗匹配分类：负载阻抗匹配Zl=Z0信号源阻抗匹配Zg=Z0共轭阻抗匹配Zin=Z g*◆负载阻抗匹配—负载阻抗等于传输线的特性阻抗。
微波技术与天线复习笔记整理
输出功率与输入端总输入功率的比值（用百分比表示）。
解（1）由于驻波比为1.5，因而反射系数的大小为故输入端的回波损耗为于是，可见，由于输入失配，有4%的功率返回到输入端口。
三路功率分配示意图（2）设传输功率为，由于插入损耗为，故有该功率均匀分配到三个端口，则每个输出端口得到输出功率与输入端口总输入功率的比值应为因此有可见，输入功分器的功率分可分为反射功率，输出功率和损耗功率三部分。
例负载阻抗为Z1＝25Ω，在工作频率为3GHz时与50Ω同轴线线匹配。
求出匹配时，同轴变换器的特性阻抗及长度。
（同轴线内部介2.011l=+-=ρρΓ10lg20lg13.98()inr lrPLP==-Γ=dB0.04r inP P=10lg0.5initPLP==int89.0PP=%7.29inout=PPioutrin3PPPP++=［例 4-2］求如图 4 - 5 所示双端口网络的［Z ］矩阵和［Y ］矩阵。
图4-5 双端口网络 解:由［Z ］矩阵的定义 于是而 例3、求如图所示电路的转移矩阵对称性 例4 求一段电长度为θ的传输线的散射矩阵 解：由传输线特性221111101221011120222202||||I A C I CI C I B C U Z Z Z I UZ Z I U Z Z I U Z Z Z I ======+======+[]A CC C B C Z Z Z Z Z Z Z +⎡⎤=⎢⎥+⎣⎦[][]⎥⎦⎤⎢⎣⎡+--+++==-C A CC C B C B A B A Z Z Z Z Z Z Z Z Z Z Z Z Y )(11ZU 1I 1U 2I 22102|1I U A U ===2102|0U UB I ===-21021|I IC U Z ===2102|1U I D I ===-1122A A =112212211A A A A -=例5 求如图所示电路的散射矩阵（假设两端口所接传输线特性阻抗为Z 0）例 题例1、 同轴波导转接头如下图所示，已知其散射矩阵为⑴求端口2匹配时端口1的驻波比；⑵求当端口2接反射系数为Γ2的负载时，端口1的反射系数；⑶求端口1匹配时端口2的驻波比。
1微波天线节课总结
目录一、均匀传输线理论 (2)二、规则金属波导 (5)三、微波集成传输线 (8)四、微波网络基础 (10)五、微波元器件 (12)六、天线辐射与接收的基本理论 (15)七、电波传播概论 (18)八、线天线 (20)九、面天线 (25)十、心得体会 (27)第1章均匀传输线理论微波传输线是用以传输微波信息和能量的各种形式的传输系统的总称, 它的作用是引导电磁波沿一定方向传输,各种微波传输线本章从“化场为路”的观点出发, 首先建立传输线方程, 导出传输线方程的解, 引入传输线的重要参量——阻抗、反射系数及驻波比。
然后分析无耗传输线的特性, 给出传输线的匹配、效率及功率容量的概念。
最后介绍最常用的TEM传输线——同轴线。
1.1均匀传输线方程及其解1.由均匀传输线组成的导波系统都可等效为均匀平行双导线系统。
其中传输线的始端接微波信号源<简称信源）, 终端接负载, 选取传输线的纵向坐标为z, 坐标原点选在终端处, 波沿负z方向传播。
均匀传输线方程，也称电报方程。
u(z, t>z=Ri(z, t>+Li(z, t>ti(z, t>z=Gu(z, t>+Cu(z, t>t2.电压的通解U(z>=U+(z>+U-(z>=A1e +γz+A2e -γz电流的通解为 I(z>=I+(z>+I-(z>=A1e +γz-A2e -γz, Z。
=3.1> 特性阻抗Z 2> 传播常数γ 3> 相速vp与波长λ1.2传输线阻抗与状态参量传输线上任意一点电压与电流之比称为传输线在该点的阻抗，它与导波系统的状态特性有关。
因为微波阻抗是不能直接测量的，只能借助于状态参量如反射系数或驻波比的测量而获得，为此，引入物理量：输入阻抗、反射系数和驻波比。
1.输入阻抗对无耗均匀传输线, 线上各点电压U(z>、电流I(z>与终端电压U l、终端电流I l的关系如下：定义传输线上任意一点z处的输入电压和输入电流之比为该点的输入阻抗, 记作Zin(z>=2. 反射系数定义传输线上任意一点z处的反射波电压<或电流）与入射波电压<或电流）之比为电压<或电流）反射系数, 即：通常将电压反射系数简称为反射系数, 并记作Γ(z>。
微波技术与天线期末总结
微波技术与天线期末总结本学期的微波技术与天线课程是电子信息类专业的必修课之一，主要学习了微波器件与系统的基础知识以及天线的设计与应用。
通过学习这门课程，我不仅对微波技术和天线有了更深入的了解，同时也提高了我解决工程问题的能力和独立思考的能力。
一、微波技术基础知识的学习微波技术是现代通信领域中的关键技术之一。
在本门课程中，我们学习了微波电磁场的特性、传输线理论、微波器件的工作原理和参数、微波功率的传输与处理、微波网络分析理论等内容。
通过上课、课后作业和实验实践，我们深入了解了微波能量的传输和与环境的交互作用，进一步拓宽了自己的知识面。
同时，我们还学习了专业术语和常用的分析方法，通过实验掌握了基本的微波测量技术。
二、微波器件与系统的设计在微波技术的学习过程中，我们重点学习了微波器件的设计和系统的组成。
通过学习传输线的基本特性和参数，我们了解了微波器件中构成元件的工作原理和性能指标。
在此基础上，我们学习了常用的微波器件设计方法，包括微带线的设计、波导器件的设计等。
通过实验设计和仿真软件的使用，我们学会了对不同的电路结构进行选取和优化，使其满足指定的性能要求。
三、天线设计与应用天线是电磁波传播中的核心组成部分，也是微波技术中的重要内容。
在本门课程中，我们学习了天线的基本原理、天线设计的基础知识等内容。
通过学习天线的缩比模型设计和测量，我们对天线的辐射功率、辐射模式、增益等参数有了更深入的了解。
另外，我们还学习了主动天线和阵列天线的基本原理和应用，了解了天线的其他功能和应用领域，比如雷达系统。
四、实验与实践本学期我们还进行了多个微波技术和天线相关的实验，这些实验既加深了我们对理论知识的理解，同时也培养了我们的动手能力和团队合作精神。
实验内容包括传输线参数测量、微带线及贴片式天线的制作和测试、天线参数测量等。
通过这些实验，我不仅掌握了实验仪器的使用方法，还加深了对微波技术和天线的理论知识的理解。
同时，我也意识到实验中往往存在的误差和不确定性，加强了我的实验分析和数据处理能力。
微波技术与天线考试重点复习归纳
微波技术与天线考试重点复习归纳第⼀章1.均匀传输线（规则导波系统）：截⾯尺⼨、形状、媒质分布、材料及边界条件均不变的导波系统。
2.均匀传输线⽅程，也称电报⽅程。
3.⽆⾊散波：对均匀⽆耗传输线, 由于β与ω成线性关系, 所以导⾏波的相速v p 与频率⽆关, 称为⽆⾊散波。
⾊散特性：当传输线有损耗时, β不再与ω成线性关系, 使相速v p 与频率ω有关,这就称为⾊散特性。
11010010110cos()sin()tan()()tan()cos()sin()in U z jI Z z Z jZ z Z z Z U Z jZ z I z jz Z ββββββ++==++02p rv fλπλβε===任意相距λ/2处的阻抗相同, 称为λ/2重复性z1 终端负载221021101()j z j zj zj zZ Z A ez eeZ Z A eββββ----Γ===Γ+ 1101110j Z Z eZ Z φ-Γ==Γ+ 终端反射系数均匀⽆耗传输线上, 任意点反射系数Γ(z)⼤⼩均相等,沿线只有相位按周期变化, 其周期为λ/2, 即反射系数也具有λ/2重复性4.00()()()in in Z z Z z Z z Z -Γ=+ 0()1()()()1()in U z Z Z Z Z I z Z +Γ==-Γ111ρρ-Γ=+ 1111/1/1Γ-Γ+=-+=+-+-U U U U ρ电压驻波⽐其倒数称为⾏波系数, ⽤K 表⽰5.⾏波状态就是⽆反射的传输状态, 此时反射系数Γl =0, 负载阻抗等于传输线的特性阻抗, 即Z l =Z 0, 称此时的负载为匹配负载。
综上所述, 对⽆耗传输线的⾏波状态有以下结论: ①沿线电压和电流振幅不变, 驻波⽐ρ=1;②电压和电流在任意点上都同相; ③传输线上各点阻抗均等于传输线特性阻抗6终端负载短路：负载阻抗Z l =0, Γl =-1, ρ→∞, 传输线上任意点z 处的反射系数为Γ(z)=-e-j2βz此时传输线上任意⼀点z 处的输⼊阻抗为0()tan in Z Z jZ zβ=①沿线各点电压和电流振幅按余弦变化, 电压和电流相位差 90°, 功率为⽆功功率, 即⽆能量传输; ②在z=n λ/2(n=0, 1, 2, …)处电压为零, 电流的振幅值最⼤且等于2|A 1|/Z 0, 称这些位置为电压波节点；在z=(2n+1)λ/4 (n=0, 1, 2, …)处电压的振幅值最⼤且等于2|A 1|, ⽽电流为零, 称这些位置为电压波腹点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微波技术与天线（第二版）总结绪论微波频段：300MHz－3000GHz微波波长：—1m （分米波，厘米波，毫米波，亚毫米波）微波的特点：似光性，穿透性，宽频带特性，热效应特性，散射特性，抗低频干扰特性，视距传播特性，分布参数的不确定性，电磁兼容和电磁环境污染。
分析方法：场的分析方法，路的分析方法。
（微波网络）一、均匀传输线理论、均匀传输线方程及其解传输线的分类：双导体传输线，金属波导管，介质传输线。
分析方法: 场分析法，等效电路法。
传输线的工作特性参数（1）特性阻抗—传输线上行波的电压与电流的比值对于均匀无耗传输线特性阻抗：（2）传播常数γ（3）相速υp —传输线上行波等相位面沿传输方向的传播速度（4）传输线的波长、传输线阻抗与状态参量均匀无耗传输线三个重要的物理量（1）输入阻抗—传输线上任意一点处的输入电压和输入电流之比值。
对无耗均匀传输线, 线上各点电压U(z)、 电流I(z)与终端电压Ul 、终端电流的关系如下：（2） 反射系数—传输线上任意一点处的反射波电压（或电流）与入射波电压（或电流）之比。
（3）电压驻波比—传输线上电压最大值与电压最小值之比。
、无耗传输线的状态分析 传输线的三种工作状态 （1）行波状态 沿线电压和电流振幅不变，驻波比等于1 电压和电流在任意点上都同相传输线上各点阻抗均等于传输线特性阻抗（2）纯驻波状态 终端短路 终端开路终端接纯电抗 Z in= ±j X（3）行驻波状态当微波传输线终端接任意复数阻抗负载时, 由信号源入射的电磁波功率一部分被终端负载吸收, 另一部分则被反射, 因此传输线上既有行波又有纯驻波, 构成混合波状态, 故称之为行驻波状态。
无耗传输线两个重要的特性（1）/4 阻抗变换性—无耗传输线上距离为/4的任意两点处输入阻抗的乘积均等于传输线特性阻抗的平方。
（2）/2 重复性—无耗传输线上距离为/2的任意两点处，电压、电流的大小（绝对值）；输入阻抗；反射系数的值相等，具有/2 的周期性。
⎪⎭⎪⎬⎫+=+=)sin(j )cos()()sin(j )cos()(011011z Z U z I z I z Z I z U z U ββββ、传输线的传输功率、效率和损耗、阻抗匹配分类：负载阻抗匹配Zl=Z0信号源阻抗匹配Zg=Z0共轭阻抗匹配Zin=Z g*负载阻抗匹配—负载阻抗等于传输线的特性阻抗。
此时传输线上只有从信源到负载的入射波，而无反射波。
源阻抗匹配—电源的内阻等于传输线的特性阻抗。
对匹配源来说，它给传输线的入射功率是不随负载变化的，负载有反射时，反射回来的反射波被电源吸收。
共轭阻抗匹配—对于不匹配电源，当负载阻抗折合到电源参考面上的输入阻抗等于电源内阻的共轭值时，负载得到最大功率值：阻抗匹配的方法：/4阻抗变换器法；支节调配器法、史密斯圆图及其应用、同轴线的特性阻抗同轴线是一种典型的双导体传输系统, 它由内、外同轴的两导体柱构成。
二、规则金属波导、导波原理场分析方法先由矢量齐次亥姆霍兹方程结合边界条件分离变量求解纵向场分量，然后由麦克斯韦方程组求解横向场分量。
波的传输特性描述波导传输特性的主要参数有：相移常数、截止波数、相速、波导波长、群速、波阻抗及传输功率。
导行波分类：TEM波、TM波、TE波、慢波、矩形波导矩形波导尺寸选择原则（1）波导带宽问题：保证在给定频率范围内的电磁波在波导中都能以单一的模传播，其它高次模都应截止。
（2）波导功率容量问题：在传播所要求的功率时，波导不致于发生击穿。
适当增加b可增加功率容量，故b应尽可能大一些。
（3）波导的衰减问题：通过波导后的信号功率不要损失太大。
增大b也可使衰减变小，故b应尽可能大一些。
、圆形波导圆波导传输特性：波型指数，主模，模式兼并及三种常用模式特性、波导的激励和耦合方法：电激励，磁激励，电流激励总结：矩形波导和圆波导传输线内传输的主模及其截止波长和单模传输条件列表如下：三、微波集成传输线、微带传输线分类：带状线、微带线、耦合微带线、介质波导波导专指各种形状的空心金属波导管和表面波波导(介质波导），前者将被传输的电磁波完全限制在金属管内，又称封闭波导；后者将引导的电磁波约束在波导结构的周围，又称开波导。
光纤光纤分类按组成材料可分为石英玻璃光纤、多组分玻璃光纤、塑料包层玻璃芯光纤和全塑料光纤。
其中，石英玻璃光纤损耗最小，最适合长距离、大容量通信。
按折射率分布形状可分为阶跃型光纤和渐变型光纤。
按传输模式可分为多模光纤和单模光纤。
光纤损耗单模光纤在μm和μm波长附近损耗较低，且带宽较宽，适合用于远距离光纤通信。
光纤的损耗影响了传输距离，而光纤的色散影响了传输带宽和通信容量。
四、微波网络基础等效传输线微波网络:是在分析场分布的基础上，用路的分析方法将微波元件等效为电抗或电阻等集中元件网络，将实际的导波传输系统等效为传输线，从而将实际的微波系统简化为微波网络。
网络分析: 借助于“路”的分析法,通过分析网络(微波元件)的外部特性，给出系统的一般传输特性。
等效传输线：建立在等效电压、等效电流、和等效特性阻抗基础上的传输线。
单口网络构成：当一段规则传输线端接其它微波元件时，则在连接的端面引起不连续性，产生反射。
若将参考面T选在离不连续面较远的地方，则在参考面T左侧的传输线上只存在主模的入射波和反射波，可用等效传输线来表示，而把参考面T以右部分作为一个微波网络，把传输线作为该网络的输入端面，这样构成了单口网络。
双端口网络的阻抗与转移矩阵双端口网络构成：任意具有两个端口的微波元件均可视之为双口网络。
双端口微波网络的组合方式有：级联方式、串联方式和并联方式，描述双口网络的五个矩阵：描述端口面电压、电流关系的阻抗矩阵，导纳矩阵，转移矩阵。
描述端口入射波和反射波归一化的电压、电流关系的散射矩阵，传输矩阵。
散射矩阵与传输矩阵散射矩阵的重要特性有两条：无耗网络幺正性和参考面移动散射参量具有幅值不变性。
六、天线辐射与接收的基本理论 概论 信道无线电通信系统框图基本阵子的辐射 电基本振子电基本振子又称电流元或者电偶极子,它是指一段载有理想的高频电流的短导线,其长度l 远小于波长λ,其半径a 远小于l,同时这段导线沿线的电流I 处处等幅同相。
用这样的电流元可以构成实际的更复杂的天线,因而电基本振子的辐射特性是研究更复杂天线辐射特性的基础。
天线的电参数（1）天线方向图及其有关参数天线方向图是指在离天线一定距离处, 辐射场的相对场强（归一化模值）随方向变化的曲线图, 通常采用通过天线最大辐射方向上的两个相互垂直的平面方向图来表示。
（2） 天线效率 （3） 增益系数发射机（天线辐射）受信信号信息信号接收机增益系数是综合衡量天线能量转换和方向特性的参数, 它是方向系数与天线效率的乘积, 记为G, 即：G=DηA（4）极化和交叉极化电平极化特性是指天线在最大辐射方向上电场矢量的方向随时间变化的规律。
具体地说,就是在空间某一固定位置上,电场矢量的末端随时间变化所描绘的图形,如果是直线, 就称为线极化;如果是圆就称为圆极化。
（5）输入阻抗与驻波比要使天线辐射效率高, 就必须使天线与馈线良好地匹配, 也就是天线的输入阻抗等于传输线的特性阻抗,才能使天线获得最大功率（6）有效长度有效长度是衡量天线辐射能力的一个重要指标。
接收天线理论接收天线主要考虑以下四个方面：（1）天线接收的物理过程及收发互易性（2）有效接收面积（3）等效噪声温度（4）接收天线的方向性七、电波传播概论电波传播的基本概念无线电波在自由空间的传播及传输媒质对电波传播的影响：（1）传输损耗（信道损耗）（2）衰落现象（3）传输失真（4）电波传播方向的变化几种不同的电波传播根据媒质及不同媒质分界面对电波传播产生的主要影响，可将电波传播分为四种：（1）视距传播（2）天波传播（3）地面波传播（4）不均匀媒质传播概念解释：（1）视距传播：指发射天线和接收天线处于相互能看见的视线距离内的传播方式（2）天波传播：指自发射天线发出的电波在高空被电离层反射后到达接收点的传播方式（3）地面波传播：无线电波沿地球表面传播的传播方式称为地面波传播，当天线低架于地面，且最大辐射方向沿地面时，这时主要是地面波传播。
（4）不均匀媒质的散射传播：电波在低空对流层或高空电离层下缘遇到不均匀的“介质团”时就会发生散射，散射波的一部分到达接收天线处，这种传播方式称为不均匀媒质的散射传播。
八、线天线常见线天线：（1）对称振子天线构成：对称振子天线由两根粗细和长度都相同的导线构成，中间为两个馈电端，是一种应用广泛且结构简单的基本线天线。
（2）阵列天线（3）、直立振子天线：垂直于地面或导电平面架设的天线称为直立振子天线，它广泛地应用于长、中、短波及超短波波段。
水平振子天线（4）、引向天线：又称八木天线，它由一个有源振子及若干个无源振子组成电视发射天线（5）、移动通信基站天线：特点：①为尽可能避免地形、地物的阻挡，天线应架设在很高的地方，这就要求天线有足够的机械强度和稳定性②为使用户在移动状态下使用方便，天线应采用垂直极化③根据组网方式的不同，如果是顶点激励，采用扇形天线；如果是中心激励，采用全向天线④为了节省发射机功率，天线增益应尽可能的高⑤为了提高天线的效率及宽带，天线与馈线应良好地匹配。
（6）、螺旋天线：将导线绕制成螺旋形线圈而构成的天线称为螺旋天线（7）、行波天线：如果天线上电流分布是行波，则此天线称为行波天线。
它是由导线末端接匹配负载来消除反射波而构成的。
（8）、宽频带天线：按工程上的习惯用法，若天线的阻抗、方向图等电特性在一倍或几倍频程范围内无明显变化，就可称为宽频带天线。
（9）、缝隙天线：如果在同轴线、波导管或空腔谐振器的导体壁上开一条或数条窄缝，可使电磁波通过缝隙向外空间辐射而形成一种天线，这种天线就称为缝隙天线。
（10）、微带天线：特点：体积小、重量轻、低剖面，适合大规模生产。
（11）、智能天线：使用智能天线技术的主要优点有:具有较高的接收灵敏度;使空分多址系统（SDMA）成为可能;消除在上下链路中的干扰;抑制多径衰落效应。
九、面天线面天线是指具有初级馈源并由反射面形成次级辐射场的天线。
前馈式抛物面天线，卡塞格伦式和格雷果里式双镜天线等均属面天线，主要应用于微波和毫米波波段。
微波五讲总结一、波波物质有粒子和波两种状态，波距离我们很近又很远，近由于我们自身耳朵接收声波，眼睛接收光波，远由于我们对波的归类很晚，距今只有两百年历史。
电磁波电和磁关于磁，磁早于电，由于地球本身就是一个大磁场，如中国的指南针的出现，英国的吉尔伯特（1544--1623）在1600年发表论磁和地磁。
关于电，富兰克林（1706--1790）发现正电和负电、电荷转移不能创生、电荷守恒，最伟大之处在于1752年他发现了天电与地电的统一。
