染色织物的剥色及回修技术
染色织物色光偏差原因和解决办法之色光回修

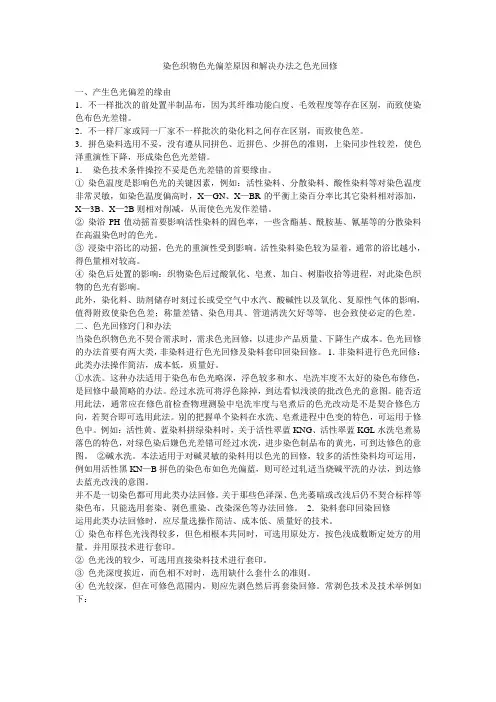

染色织物色光偏差原因和解决办法之色光回修一、产生色光偏差的缘由1．不一样批次的前处置半制品布，因为其纤维功能白度、毛效程度等存在区别，而致使染色布色光差错。
2．不一样厂家或同一厂家不一样批次的染化料之间存在区别，而致使色差。
3．拼色染料选用不妥，没有遵从同拼色、近拼色、少拼色的准则，上染同步性较差，使色泽重演性下降，形成染色色光差错。
1．染色技术条件操控不妥是色光差错的首要缘由。
①染色温度是影响色光的关键因素，例如：活性染料、分散染料、酸性染料等对染色温度非常灵敏，如染色温度偏高时，X—GN、X—BR的平衡上染百分率比其它染料相对添加，X—3B、X—2B则相对削减，从而使色光发作差错。
②染浴PH值动摇首要影响活性染料的固色率，一些含酯基、酰胺基、氰基等的分散染料在高温染色时的色光。
③浸染中浴比的动摇，色光的重演性受到影响。
活性染料染色较为显着，通常的浴比越小，得色量相对较高。
④染色后处置的影响：织物染色后过酸氧化、皂煮、加白、树脂收拾等进程，对此染色织物的色光有影响。
此外，染化料、助剂储存时刻过长或受空气中水汽、酸碱性以及氧化、复原性气体的影响，值得附致使染色色差；称量差错、染色用具、管道清洗欠好等等，也会致使必定的色差。
二、色光回修窍门和办法当染色织物色光不契合需求时，需求色光回修，以进步产品质量、下降生产成本。
色光回修的办法首要有两大类，非染料进行色光回修及染料套印回染回修。
1．非染料进行色光回修：此类办法操作简洁，成本低，质量好。
①水洗。
这种办法适用于染色布色光略深，浮色较多和水、皂洗牢度不太好的染色布修色，是回修中最简略的办法。
经过水洗可将浮色除掉，到达看似浅淡的批改色光的意图。
能否适用此法，通常应在修色前检查物理测验中皂洗牢度与皂煮后的色光改动是不是契合修色方向，若契合即可选用此法。
别的把握单个染料在水洗、皂煮进程中色变的特色，可运用于修色中。
例如：活性黄、蓝染料拼绿染料时，关于活性翠蓝KNG、活性翠蓝KGL水洗皂煮易落色的特色，对绿色染后嫌色光差错可经过水洗，进步染色制品布的黄光，可到达修色的意图。
剥色回修技术
[转] 常用剥色及回修技术转载自思谷转载于2010年07月16日 08:39 阅读(2) 评论(0)分类：转载举报1．常用染料的剥色1.1活性染料的剥色染缸剥色工艺示例:色疵布→卷轴→热水2道→烧碱2道(20克／升) →剥色8道(保险粉15克／升，60℃)热水4道→冷水2道上卷→出布工艺示例:1.2酸性染料的剥色1.2.1尼龙剥色工艺示例:36Bé NaOH: 1%-3%(3-10g/l)；平平加O: 15%-20%；合成洗涤剂: 5%-8%；浴比: 1:25-1:30；温度: 98℃；时间: 20-30min(至全部脱色为止)。
全部剥色后逐渐降温,充分水洗至净,再用0.5mL/L醋酸,30℃,10min充分中和残留在尼龙上的碱,再用清水洗净。
1.2.2间歇剥色工艺示例:平平加O: 2-4克/升；36Bé NaOH: 12-15毫升/升；保险粉: 5-6克/升；温度： 70-80℃,时间：30-60分钟,浴比：1:30-40。
1.3分散染料的剥色在聚酯上进行分散染料的剥色通常采用下列方法：次氯酸钠和蚁酸、在100℃和pH3．5下处理来完成的。
最佳结果是通过方法一处理、接着再通过方法二处理。
处理后尽可能套染黑色。
2．常用整理剂的剥除2.1硅油及柔软剂的剥除一般柔软剂可用洗涤剂清洗的方法去除,有时也采用纯碱加洗涤剂的方法；有些柔软剂须采用蚁酸加表面活性剂的方法去除。
去除的方法及工艺条件须经小样试验。
硅油较难去除,但用特殊的表面活性剂,在强碱性条件下,采用沸煮的方法可去除大多数硅油。
当然这些都须经小样试验。
2.2树脂整理剂的剥除树脂整理剂一般采用轧酸蒸洗的方法去除,其典型工艺是:浸轧酸液(盐酸浓度为1.6克／升)→堆置(85℃10分钟)→热水洗→冷水洗→烘干。
用此工艺在卷染机上可剥去织物上的树脂。
3．色光修正原理及技术3.1色光修正原理及技术互为余色的几对颜色是：红一绿，橙一蓝，黄一紫。
剥色法与吊色法

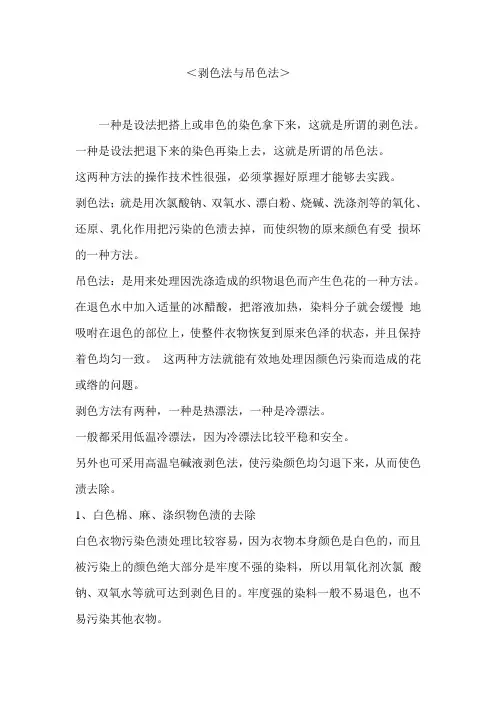

＜剥色法与吊色法＞一种是设法把搭上或串色的染色拿下来，这就是所谓的剥色法。
一种是设法把退下来的染色再染上去，这就是所谓的吊色法。
这两种方法的操作技术性很强，必须掌握好原理才能够去实践。
剥色法；就是用次氯酸钠、双氧水、漂白粉、烧碱、洗涤剂等的氧化、还原、乳化作用把污染的色渍去掉，而使织物的原来颜色有受损坏的一种方法。
吊色法：是用来处理因洗涤造成的织物退色而产生色花的一种方法。
在退色水中加入适量的冰醋酸，把溶液加热，染料分子就会缓慢地吸咐在退色的部位上，使整件衣物恢复到原来色泽的状态，并且保持着色均匀一致。
这两种方法就能有效地处理因颜色污染而造成的花或绺的问题。
剥色方法有两种，一种是热漂法，一种是冷漂法。
一般都采用低温冷漂法，因为冷漂法比较平稳和安全。
另外也可采用高温皂碱液剥色法，使污染颜色均匀退下来，从而使色渍去除。
1、白色棉、麻、涤织物色渍的去除白色衣物污染色渍处理比较容易，因为衣物本身颜色是白色的，而且被污染上的颜色绝大部分是牢度不强的染料，所以用氧化剂次氯酸钠、双氧水等就可达到剥色目的。
牢度强的染料一般不易退色，也不易污染其他衣物。
剥色方法有两种，一种是热漂法，一种是冷漂法。
一般都采用低温冷漂法，因为冷漂法比较平稳和安全。
另外也可采用高温皂碱液剥色法，使污染颜色均匀退下来，从而使色渍去除。
2、有色织物色渍的去除在给有色织物去除色渍时，首先要考虑到织物本身的颜色性质及污染颜色的性质。
如果织物本身颜色牢度很强，可采用低温浓度的氧化剂进行剥色，或选用不含氯的氧化剂、双氧水、过硼酸钠等进行剥色，也可采用还原剂处理。
如果织物本身颜色牢度差和污染颜色性能相同，可采用乳化剥色法，选用皂碱液拎洗法，温度控制在50℃-60℃这间。
操作时动作要快，干净利落，既要在短时间内去掉污染的色泽，又要尽量减少织物本身颜色脱落。
3、羊毛织物色渍的去除羊毛织物不易水洗，都要进行干洗，一般不会发生搭色或串色，只有在个别的情况下或用水洗时易发生色渍污染。
技术涤纶或锦纶染深了，车间师傅们都是怎么回修处理？

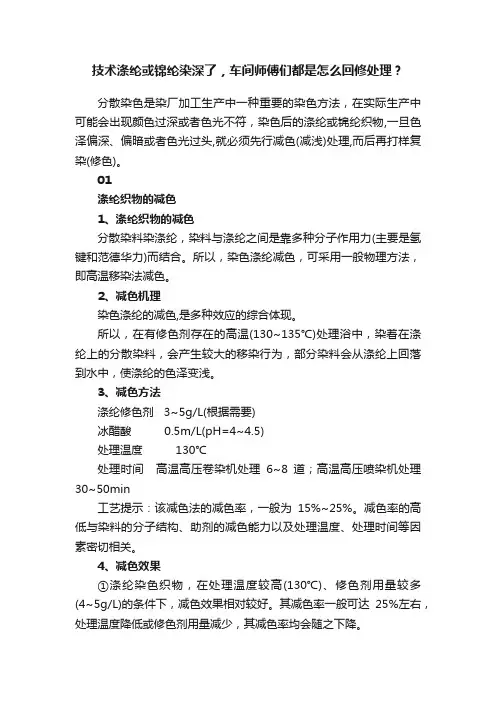

技术涤纶或锦纶染深了，车间师傅们都是怎么回修处理？分散染色是染厂加工生产中一种重要的染色方法，在实际生产中可能会出现颜色过深或者色光不符，染色后的涤纶或锦纶织物,一旦色泽偏深、偏暗或者色光过头,就必须先行减色(减浅)处理,而后再打样复染(修色)。
01涤纶织物的减色1、涤纶织物的减色分散染料染涤纶，染料与涤纶之间是靠多种分子作用力(主要是氢键和范德华力)而结合。
所以，染色涤纶减色，可采用一般物理方法，即高温移染法减色。
2、减色机理染色涤纶的减色,是多种效应的综合体现。
所以，在有修色剂存在的高温(130~135℃)处理浴中，染着在涤纶上的分散染料，会产生较大的移染行为，部分染料会从涤纶上回落到水中，使涤纶的色泽变浅。
3、减色方法涤纶修色剂 3~5g/L(根据需要)冰醋酸 0.5m/L(pH=4~4.5)处理温度130℃处理时间高温高压卷染机处理6~8道；高温高压喷染机处理30~50min工艺提示：该减色法的减色率，一般为15%~25%。
减色率的高低与染料的分子结构、助剂的减色能力以及处理温度、处理时间等因素密切相关。
4、减色效果①涤纶染色织物，在处理温度较高(130℃)、修色剂用量较多(4~5g/L)的条件下，减色效果相对较好。
其减色率一般可达25%左右，处理温度降低或修色剂用量减少，其减色率均会随之下降。
②高温匀染剂的减色效果差，不宜采用。
02锦纶织物的减色1、锦纶通常采用分散染料、中性染料和酸性染料染色分散染料主要靠染料-锦纶之间的分子引力上染，故比较容易减色。
中性染料和酸性染料，既能以染料一锦纶之间的分子引力上染，又能和锦纶中的一NH2呈离子键结合上染。
所以，中性染料、酸性染料与锦纶之间的结合牢度，相对较好，减色相对较困难。
2、锦纶对氧化剂的稳定性较差。
次氯酸钠中的有效氯能取代酰胺键上的氢，进而使锦纶水解，强力下降；双氧水也能使锦纶大分子降解，强力降低。
3、锦纶对碱的稳定性较高。
经实际经验，100%烧碱50g/L，100℃处理2h，强力下降很少。
棉氨纶织物剥色及复染工艺研究
又肛 棉 ； 物 色 茂 上 研 安进 ： 纶、 ｕ 复 工 仰 匕１ 巴 染 艺０ 等 Ｊ 及 术 乙究 氨 织 从 ／ ， ｌ 剥 几
４ ５
襦 氯 纶 织 翱 剿 色 及 复 架 譬 研 究
安 进 李 美真 （ 古工业大学 内 内蒙 蒙古 呼和浩特 ００５） １ １ ０
的测量平均值见表ｌ 。
表３织物剥 色处理前后 白度 、顶破强 力的 比较
许多或者色斑色次无法直接修色， 具体工艺参考前文。
（ ）轧增 白剂 ： 适 用于 染色 成 品布 的红 光偏 ４
重， 别对还原染料 所染 的成 品布 ，中、浅色 时修色 特
从表３ 以看 出， 可 剥色 处理后织物 白度 为８ ， ０ 强力 效果更加 明显 。
维 ，氨 纶不 耐强碱 ，尤其在 高温条 件下 ，烧碱 对氨
纶起 分解作 用 ，故棉氨 纶织 物整 理加 工需尽量 降低
１ 剥色原理及 工艺
１ １剥色原理 ．
剥色 ， 即利 用化 学作 用破 坏纤 维上 的染料 使之
收稿 日期 ：２１— ２２ ０１１— ３
烧碱 浓度 ，且温 度不 宜过 高 。生产 中常常采用 纯碱
强力 ，满足染整加工的需要 。 １２剥色处方及工艺 ．
１２ １ 色处 方 ． ．剥
棉织物剥色一般采用保 险粉——烧碱法 ，而对 于 棉氨 纶织物 来说 ， 由于其 中含 有３ ～５ 的氨 纶纤 ％ ％
物 的剥 色工 艺进行 了研 究 ，提 出一套 合 理的剥 色及 复染加工 工艺。
损 失很小， 除此之 外， 保险粉剥色一双氧 水漂 白法 ， 棉
氨纶织物脱色后不会出现泛黄现象， 加工效果较好 。 １ ４后处理 ．
染色织物的剥色及回修技术

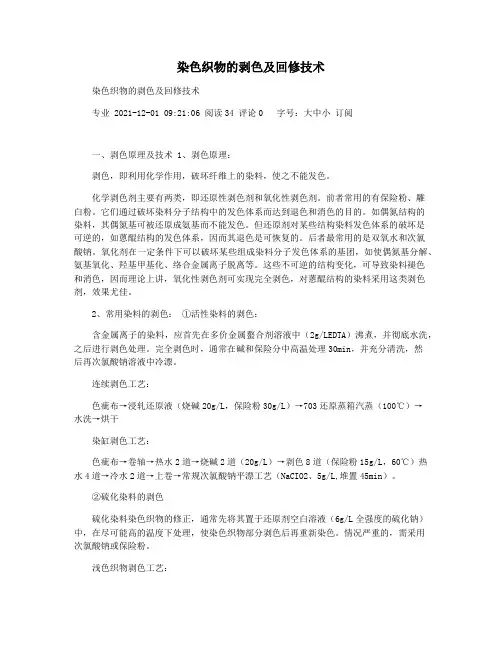

染色织物的剥色及回修技术染色织物的剥色及回修技术专业 2021-12-01 09:21:06 阅读34 评论0 字号：大中小订阅一、剥色原理及技术 1、剥色原理：剥色，即利用化学作用，破坏纤维上的染料，使之不能发色。
化学剥色剂主要有两类，即还原性剥色剂和氧化性剥色剂。
前者常用的有保险粉、雕白粉。
它们通过破坏染料分子结构中的发色体系而达到退色和消色的目的。
如偶氮结构的染料，其偶氮基可被还原成氨基而不能发色。
但还原剂对某些结构染料发色体系的破坏是可逆的，如蒽醌结构的发色体系，因而其退色是可恢复的。
后者最常用的是双氧水和次氯酸钠。
氧化剂在一定条件下可以破坏某些组成染料分子发色体系的基团，如使偶氮基分解、氨基氧化、羟基甲基化、络合金属离子脱离等。
这些不可逆的结构变化，可导致染料褪色和消色，因而理论上讲，氧化性剥色剂可实现完全剥色，对蒽醌结构的染料采用这类剥色剂，效果尤佳。
2、常用染料的剥色：①活性染料的剥色：含金属离子的染料，应首先在多价金属螯合剂溶液中（2g/LEDTA）沸煮，并彻底水洗，之后进行剥色处理。
完全剥色时，通常在碱和保险分中高温处理30min，并充分清洗，然后再次氯酸钠溶液中冷漂。
连续剥色工艺：色疵布→浸轧还原液（烧碱20g/L，保险粉30g/L）→703还原蒸箱汽蒸（100℃）→水洗→烘干染缸剥色工艺：色疵布→卷轴→热水2道→烧碱2道（20g/L）→剥色8道（保险粉15g/L，60℃）热水4道→冷水2道→上卷→常规次氯酸钠平漂工艺（NaCIO2、5g/L,堆置45min）。
②硫化染料的剥色硫化染料染色织物的修正，通常先将其置于还原剂空白溶液（6g/L全强度的硫化钠）中，在尽可能高的温度下处理，使染色织物部分剥色后再重新染色。
情况严重的，需采用次氯酸钠或保险粉。
浅色织物剥色工艺：色疵布→多浸一轧（次氯酸钠5～6g/L,50℃）→703蒸箱（2min）→充分水洗→烘干深色织物剥色工艺：色疵布→轧草酸（15g/L，40℃）→烘干→轧次氯酸钠（6g/L,30℃×15s）→充分水洗→烘干间歇剥色工艺：55%结晶硫化钠5～10g/L；纯碱2～5g/L（或36°Be NaOH 2～5ml/L）；温度80～100℃；时间15～30min；浴比1：30～40。
织物的剥色
4．2．4用27．5％ 双氧水10L，双氧水稳定剂3L，36°Bé烧碱2L，209洗涤剂1L化500L水，在还原机汽蒸，再五格平平加O煮、皂煮、可浅15%成。
4．2．5用大苏打5-10g／L，汽蒸剥色，水洗皂煮，可浅10-20%成，剥色后色光偏蓝。
4．2．6用10g／L烧碱，汽蒸剥色，水洗皂煮，可浅20%-30%成，色光偏微暗。
2．3 酸性染料的剥色
用氨水(2O到30克／升)、和阴离子润湿剂(1到2克/升)，沸煮30到45分钟。在氨水处理前，用保险粉(10到20克／升)在70℃下处理，有助于完全剥色。最后,亦可采用氧化剥色法。
在酸性条件下,加入特殊的表面活性剂也有良好的剥色作用。也有采用碱性条件剥色的。
连续剥色工艺示例:
染疵布→浸轧还原液(烧碱20克／升，保险粉3O克／升)→703还原蒸箱汽蒸(100℃)→水洗→烘干
染缸剥色工艺示例:
色疵布→卷轴→热水2道→烧碱2道(20克／升) →剥色8道(保险粉15克／升，60℃)热水4道→冷水2道上卷→常规次氯酸钠平漂工艺(NaClO 2．5克／升，堆置45分钟)。
2．2硫化染料的剥色
硫化染料染色织物的修正,通常是把它们在还原剂的空白溶液(6克／升全强度的硫化钠)中，在尽可能高的温度下处理，在重染色泽前达到使染色物部分剥色。严重的情况,须采用次氯酸钠或保险粉。
工艺示例:
浅色示例:
进布→多浸一轧(次氯酸钠5～6克升，50℃)→703蒸箱(2分钟)→充分水洗→烘干。
全部剥色后逐渐降温,充分水洗至净,再用0.5mL/L醋酸,30℃,10min充分中和残留在尼龙上的碱,再用清水洗净。
2.4还原染料的剥色
一般在氢氧化钠和保险粉混合体系中，在比较高的温度下，把织物染料再还原。有时需加入聚乙烯吡咯烷溶液,例如BASF的Albigen A。
染色织物的剥色、回修技术讲解
本品为含水结晶物，其主要化学特性为具有退还原作用，能夺取其它物质中的氧，印染中常用来作棉布煮布。
Na2s硫化碱
学名硫化石，易溶于水，水溶液呈碱性，主要用作硫化料的助溶剂。
硫化碱对皮肤、眼睛有强烈的腐蚀性。
匀染剂
【同类产品名称】平平加
【化学成分】脂肪醇与环氧乙烷缩合物
【类
【
【技术指标】
Montelai-1202适于品质差异较大的原料的染色，例如，不同批次的羊毛混纺，丝光羊毛与普通羊毛的混纺，应用Montelai-1202匀染剂可有效的降低原料间的色差。
用于酸性染料、酸性媒介染料、1：2型金属络核染料Montelai-1201 1-2%
1203
匀染剂
浅黄色透明液体；非离子型；易溶于水
烧碱不能与皮肤接触，否则会灼伤皮肤。
H2O2(双氧水)
学名过氧化氢，双氧水在酸性环境中稳定，在碱性中环境中易分解，双氧水具有较强的氧化性，在印染上主要用作纤维的漂白。
能灼伤皮肤，本厂使用双氧水浓度为50%。
NaCLO(漂水)
漂水在酸性条件情况下不稳定，必须PH>9才稳定，漂水对棉纤维有漂白作用，主要用棉纤维漂白、剥色。
保险粉易燃，着火时不能用水来扑火，只能将保险粉与空气隔离，因水只会加速其分解。
Reyonet200(除氧酵素)
是双氧水中和剂，能分解溶液中及布上残余的双氧水。
Rucolase (ZER)蚀毛酵素
用于棉纤维布疋除毛，改善布疋表面质量，对布疋爆破力度有一定影响。
Heptol (WZB)金属络合剂
具有分散作用的螫合剂，在有Ca2+，Mg2+和重金属离子存在时具有较好的螫合能力。
若用于低温染色，应适当延长保温时间。
分散染料剥色方法
分散染料剥色方法染色是纺织品加工过程中的关键环节之一，通过染色可以赋予纺织品丰富多彩的颜色。
然而，有时候我们也需要对染色后的纺织品进行剥色处理，以便更换颜色或修复染色不均匀的问题。
分散染料剥色方法就是一种常用的剥色技术。
分散染料是一种可溶于有机溶剂中的染料，其分子结构中含有亲水基团和疏水基团。
这种染料能够在染色过程中经由溶剂分子将其分散到纤维中，从而实现染色效果。
而分散染料剥色方法则是利用溶剂的溶解力，将已经染色的纺织品上的分散染料分散到溶剂中，从而达到剥离染料的目的。
分散染料剥色方法主要包括以下几个步骤：1. 选择适当的溶剂：根据染料和纺织品的特性，选择具有较强溶解力的有机溶剂。
常用的溶剂包括甲苯、二甲苯、醇类和酮类等。
2. 准备剥色溶液：将选定的溶剂加热至适当温度，然后将溶剂倒入容器中。
根据剥色的需要，可适当添加一些助剂，如表面活性剂和酸碱调节剂等，以增强剥色效果。
3. 将染色纺织品浸泡于剥色溶液中：将需要剥色的纺织品浸泡于剥色溶液中，使其彻底浸透。
浸泡时间一般为数小时至数十小时不等，具体时间取决于染料的种类和染色的深浅程度。
4. 清洗纺织品：将浸泡过的纺织品取出，用清水充分冲洗，以去除剥色溶液中残留的染料和溶剂。
如果剥色效果不理想，可重复进行浸泡和清洗的步骤。
5. 干燥纺织品：将清洗干净的纺织品进行自然或人工干燥，待其完全干燥后，剥色过程即可结束。
分散染料剥色方法具有以下几个优点：1. 剥色效果好：分散染料剥色方法能够有效地将已染色的纺织品上的染料剥离，使其恢复到原始的颜色或无色状态。
2. 适用范围广：分散染料剥色方法适用于各种纤维材料，包括棉、麻、毛、丝等。
同时，对于不同类型的染料，也能够取得较好的剥色效果。
3. 操作简便：分散染料剥色方法的操作过程相对简单，只需要选择适当的溶剂和进行适当的浸泡和清洗即可。
4. 对纺织品的损伤较小：分散染料剥色方法采用有机溶剂进行剥色，对纺织品的物理性能和手感影响较小。
一种染色羊绒织物的剥色方法[发明专利]
![一种染色羊绒织物的剥色方法[发明专利]](https://img.taocdn.com/s3/m/f8fdb3cbdd36a32d72758129.png)
专利名称：一种染色羊绒织物的剥色方法专利类型：发明专利
发明人：耿云花
申请号：CN201410703211.1
申请日：20141129
公开号：CN104372695A
公开日：
20150225
专利内容由知识产权出版社提供
摘要：一种染色羊绒织物的剥色工艺，是将染色羊绒织物进行前处理后，然后常温下放入浴比为1：15—20的溶液中，加入20-30owf%的二氧化硫脲复合剥色剂，用草酸调节pH值为4-5，然后以1-2℃/min升温至40-60℃，保温处理30min，然后以1-2℃/min升温至80-90℃，保温处理30min，然后进行用45℃热水洗涤，浴比1：5，洗涤5-10min，洗涤两次，然后用冷水洗涤，晾干，并对羊绒织物进行后处理。
染色羊绒织物剥色率高，强力损失小。
申请人：滁州惠智科技服务有限公司
地址：239001 安徽省滁州市南谯区紫薇南路1559号5幢113室
国籍：CN
更多信息请下载全文后查看。
常用分散染料的剥色性能及回修技术
１
黄８２
２
黄５
３
黄６４
４
黄１９２
５
黄７６
６
橙１３
７
橙２９
８
橙７３
９
红５４
１０ 红１３５
１１ 红６５
１２ 红８８
１３ 红３４８
１４ 红６０
１５ 红１４６
１６ 红２８８
１７ 红１２７
１８ 红９２
１９ 红２８３
２０ 红７３
－
√
○
２１ 紫２３
－
○
２２ 蓝２５７
－
－
○
２３ 蓝８１
－
√
○
２４ 蓝９１
×
√
○
２５ 蓝５６
染性都会改变；纤维上的染穴下降等〔５〕。
导染剂（大多为乳液型） ４ ｇ ／Ｌ；
因此，还原剥色法只适用于前面的部分剥色
甲酸（蚁酸）
２ ｍＬ ／Ｌ；
不能获得满意的修正时才使用。还原剥色工艺处 方如下：
亚氯酸钠（ＮａＣｌＯ２） 氯气稳定剂
２３ ｇ ／Ｌ； ２ ｇ ／Ｌ；
导染剂（大多为乳液型） ４ ｇ ／Ｌ；
剥色，然后用还原剂破坏分解染料，且使被分解的
时间
３０ ｍｉｎ。
染料分子尽可能与纤维织物分离。其剥色效果较优 ２．３ 氧化剥色法
于部分剥色法。但此剥色方法尚存在许多问题。如
此剥色方法是应用氧化作用使染料分解而剥
被破坏分解的染料分子的再附着；剥色后的颜色会 色，其具有较还原剥色法更佳的剥色效果。氧化剥
与原先的颜色有很大的差异。被染织物的手感及重 色工艺处方如下：
（２）腈纶胶及变性腈纶胶其流变性大，更适合 于网印印花。特别在细目圆网印花时，透网性及印 花轮廓清晰度均优于海藻酸钠。
染色织物的剥色及回修技术
染色织物的剥色及回修技术事故和错误是永远不可能完全避免的。
在染整生产过程中难免会产生一些批量性的染疵,虽然有许多问题起源于前处理或者由于正在进行的某些操作，但染色工作者总是要负责的。
同时,人们对服装面料的质量要求越来越高，出口到欧美市场的纺织印染面料，对外观质量(色光、色差、符样)的要求更加严格。
以往按国家标准只需符样3级(光源4只40W日光灯)，而现在经常采用不同的光源(如D65、TL84、U30等)，符样要求4级以上，甚至4．5级。
因此染色织物不可避免地要加以修正。
修正染色疵品采用的方法很大程度上取决于疵病的性质，如果色差较小，布面又较均匀，通常可用涂料、活性染料等染化料对其直接进行修正处理，以达到正品之品质要求。
但多数情况下，染色疵布往往是布面不均匀、色斑或色泽完全对不上标样，这种情况下，对染色疵品进行剥色就显得非常必要。
剥色后的织物对照标样再打试验小样，然后进行重新染色。
本文对常用剥色及回修技术加以总结一下,供同行们参考。
1．剥色原理剥色就是利用化学作用，将纤维上的染料破坏，使之失去颜色。
化学剥色剂主要有两类，一类是还原性剥色剂，它是通过破坏染料分子结构中的发色体系而达到褪色或消色的目的，如偶氮结构的染料，其偶氮基可能被还原成氨基而失去颜色。
但还原剂对某些结构的染料发色体系的破坏是可逆的，因而其褪色是可以恢复的，如对蒽醌结构的发色体系就是如此。
保险粉、雕白粉是常用的还原性剥色剂。
另一类是氧化性剥色剂，其中最常用的是双氧水和次氯酸钠。
氧化剂在一定条件下可以造成某些组成染料分子发色体系的基团破坏，如偶氮基分解、氨基氧化、羟基甲基化、络合金属离子脱离等。
这些不可逆的结构变化，导致了染料的褪色或消色，因而从理论上讲氧化性剥色剂可作完全剥色处理。
对蒽醌结构的染料采用这种方法，效果尤佳。
2．常用染料的剥色2．1活性染料的剥色含金属络合的任何活性染料，则应该首先在金属多价螫合剂的溶液(2克／升EDTA)中沸煮。
染色物剥色及回修技术
染色物剥色及回修技术1．剥色原理剥色就是利用化学作用，将纤维上的染料破坏，使之失去颜色。
化学剥色剂主要有两类，一类是还原性剥色剂，它是通过破坏染料分子结构中的发色体系而达到褪色或消色的目的，如偶氮结构的染料，其偶氮基可能被还原成氨基而失去颜色。
但还原剂对某些结构的染料发色体系的破坏是可逆的，因而其褪色是可以恢复的，如对蒽醌结构的发色体系就是如此。
保险粉、雕白粉是常用的还原性剥色剂。
另一类是氧化性剥色剂，其中最常用的是双氧水和次氯酸钠。
氧化剂在一定条件下可以造成某些组成染料分子发色体系的基团破坏，如偶氮基分解、氨基氧化、羟基甲基化、络合金属离子脱离等。
这些不可逆的结构变化，导致了染料的褪色或消色，因而从理论上讲氧化性剥色剂可作完全剥色处理。
对蒽醌结构的染料采用这种方法，效果尤佳。
2．常用染料的剥色2．1活性染料的剥色含金属络合的任何活性染料，则应该首先在金属多价螫合剂的溶液(2克／升EDTA)中沸煮。
然后在碱性还原或氧化剥色处理前彻底水洗。
完全剥色通常在碱和保险粉中高温处理30分钟。
在还原剥色后，充分的清洗。
然后在次氯酸钠溶液中经过冷漂。
工艺示例:连续剥色工艺示例:染疵布→浸轧还原液(烧碱20克／升，保险粉3O克／升)→703还原蒸箱汽蒸(100℃)→水洗→烘干染缸剥色工艺示例:色疵布→卷轴→热水2道→烧碱2道(20克／升) →剥色8道(保险粉15克／升，60℃)热水4道→冷水2道上卷→常规次氯酸钠平漂工艺(NaC1O2．5克／升，堆置45分钟)。
2．2硫化染料的剥色硫化染料染色织物的修正,通常是把它们在还原剂的空白溶液(6克／升全强度的硫化钠)中，在尽可能高的温度下处理，在重染色泽前达到使染色物部分剥色。
严重的情况,须采用次氯酸钠或保险粉。
工艺示例:浅色示例:进布→多浸一轧(次氯酸钠5～6克升，50℃)→703蒸箱(2分钟)→充分水洗→烘干。
深色示例:色疵布→轧草酸(1 5克／升40℃)→烘干→轧次氯酸钠(6克/升，30℃l5秒)→充分水洗烘干间歇工艺示例:55%结晶硫化钠:5-10克/升；纯碱:2-5克/升(或36°BéNaOH 2-5毫升/升)；温度80-100,时间15-30,浴比1:30-40。
腈纶色花的剥色和回修
是 剥色后再 复染回修 。实际操作 中，第二种
式中ｎ１Ｏ 还 原清洗 前Ｋ／Ｓ值
２、国内新 型剥色工艺 ：
方 法，将 纤维上 的染料最 大限量地 剥掉 ，再
Ｍ １一还原清洗后Ｋ／Ｓ值
新 的 剥 色剂 种类 较 多 ，其 中 Ｗ Ｆ一８８３６
重 新 染 色的 方 法 为较 好 方 案
（２）剥色强度损失测定
发生 此 类 纠纷 时 也 可 以 成 为一 种 检 验 的 方
剥 落 ；
表面活性 Ｎ １２２７：２％；醋酸 ２．５％ｌ浴 法 。
（２）纤维 不受 到严 重 的 损伤 ，剥色 后 比 １：ｌ０
的纤维 仍然 保持 良好 的 染色性 ，以 便重新 染
复染配方 ：
色 （３）剥 色的费用低廉。
根据颜色深浅度具体实 际操作 流程 如下 因很 多 ，一般经 济损失 都 比较严 重 ，目前比
坏 。这些 不可 逆的 结 ｆｊ．Ｊ变化 ，导致 了染料 的
（１）浅色色花
较理想 的 方法就 是将织 物的 颜色剥 掉重 新染
褪 色或 消色 ，因而 从理 论上 讲氧化 性剥 色剂
工艺流程 ：
亚硫酸 氢钠 １５％，浴比 ｌ：２０
染速率极快 ，直接影响 染色产 品的质量 ，造 剥色效果愈好 。
复染配方：
成经济损 失。对此 ，可使 用两种方 法补救 ： 一 是将其 改染成 比原来颜 色更深的颜 色ｉ二
Ｋ／ｓ值降低百分率： 三 ×１００％ 卅 Ｕ
阳离 子染料 （折算 原工艺配方） １２０＂，醋 酸 ３％，浴比 １：２０
一 、 剥色原理及要求
损伤也越 大。
活 性 染 料 、还 原染 料 、硫 化 染 料 染 色 的纯
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
染色织物的剥色及回修技术事故和错误是永远不可能完全避免的。
在染整生产过程中难免会产生一些批量性的染疵,虽然有许多问题起源于前处理或者由于正在进行的某些操作，但染色工作者总是要负责的。
同时,人们对服装面料的质量要求越来越高，出口到欧美市场的纺织印染面料，对外观质量(色光、色差、符样)的要求更加严格。
以往按国家标准只需符样3级(光源4只40W日光灯)，而现在经常采用不同的光源(如D65、TL84、U30等)，符样要求4级以上，甚至4．5级。
因此染色织物不可避免地要加以修正。
修正染色疵品采用的方法很大程度上取决于疵病的性质，如果色差较小，布面又较均匀，通常可用涂料、活性染料等染化料对其直接进行修正处理，以达到正品之品质要求。
但多数情况下，染色疵布往往是布面不均匀、色斑或色泽完全对不上标样，这种情况下，对染色疵品进行剥色就显得非常必要。
剥色后的织物对照标样再打试验小样，然后进行重新染色。
本文对常用剥色及回修技术加以总结一下,供同行们参考。
1．剥色原理剥色就是利用化学作用，将纤维上的染料破坏，使之失去颜色。
化学剥色剂主要有两类，一类是还原性剥色剂，它是通过破坏染料分子结构中的发色体系而达到褪色或消色的目的，如偶氮结构的染料，其偶氮基可能被还原成氨基而失去颜色。
但还原剂对某些结构的染料发色体系的破坏是可逆的，因而其褪色是可以恢复的，如对蒽醌结构的发色体系就是如此。
保险粉、雕白粉是常用的还原性剥色剂。
另一类是氧化性剥色剂，其中最常用的是双氧水和次氯酸钠。
氧化剂在一定条件下可以造成某些组成染料分子发色体系的基团破坏，如偶氮基分解、氨基氧化、羟基甲基化、络合金属离子脱离等。
这些不可逆的结构变化，导致了染料的褪色或消色，因而从理论上讲氧化性剥色剂可作完全剥色处理。
对蒽醌结构的染料采用这种方法，效果尤佳。
2．常用染料的剥色2．1活性染料的剥色含金属络合的任何活性染料，则应该首先在金属多价螫合剂的溶液(2克／升EDTA)中沸煮。
然后在碱性还原或氧化剥色处理前彻底水洗。
完全剥色通常在碱和保险粉中高温处理30分钟。
在还原剥色后，充分的清洗。
然后在次氯酸钠溶液中经过冷漂。
工艺示例:连续剥色工艺示例:染疵布→浸轧还原液(烧碱20克／升，保险粉3O克／升)→703还原蒸箱汽蒸(100℃)→水洗→烘干染缸剥色工艺示例:色疵布→卷轴→热水2道→烧碱2道(20克／升) →剥色8道(保险粉15克／升，60℃)热水4道→冷水2道上卷→常规次氯酸钠平漂工艺(NaClO 2．5克／升，堆置45分钟)。
2．2硫化染料的剥色硫化染料染色织物的修正,通常是把它们在还原剂的空白溶液(6克／升全强度的硫化钠)中，在尽可能高的温度下处理，在重染色泽前达到使染色物部分剥色。
严重的情况,须采用次氯酸钠或保险粉。
工艺示例:浅色示例:进布→多浸一轧(次氯酸钠5～6克升，50℃)→703蒸箱(2分钟)→充分水洗→烘干。
深色示例:色疵布→轧草酸(1 5克／升40℃)→烘干→轧次氯酸钠(6克/升，30℃ l5秒)→充分水洗烘干间歇工艺示例:55%结晶硫化钠:5-10克/升；纯碱:2-5克/升(或36°BéNaOH 2-5毫升/升)；温度80-100,时间15-30,浴比1:30-40。
2．3酸性染料的剥色用氨水(2O到30克／升)、和阴离子润湿剂(1到2克/升)，沸煮30到45分钟。
在氨水处理前，用保险粉(10到20克／升)在70℃下处理，有助于完全剥色。
最后,亦可采用氧化剥色法。
在酸性条件下,加入特殊的表面活性剂也有良好的剥色作用。
也有采用碱性条件剥色的。
工艺示例:真丝绸剥色工艺示例:还原剥色漂白(纯碱1g／L，平平加O 2g／L，保险粉2-3g／L，温度60℃，时间30-45min，浴比1：30)→预媒处理(七水合硫酸亚铁10g/L,50%次磷酸2g/L,甲酸调pH3-3.5,80℃保持60min)→漂洗(80℃清洗20min)→氧化剥色漂白(35％双氧水10mL/L，五结晶水硅酸钠3-5g／L，温度70-8O℃，时间45-90min，pH 值8-1O)→清洗羊毛剥色工艺示例:尼凡丁AN:4；草酸:2%；在30分钟内升温至沸，且保持在沸点20-30分钟；然后清洗干净。
尼龙剥色工艺示例:36°BéNaOH:1%-3%；平平加O:15%-20%；合成洗涤剂:5%-8%；浴比:1:25-1:30；温度:98-100℃；时间:20-30min(至全部脱色为止)。
全部剥色后逐渐降温,充分水洗至净,再用0.5mL/L醋酸,30℃,10min充分中和残留在尼龙上的碱,再用清水洗净。
2.4还原染料的剥色一般在氢氧化钠和保险粉混合体系中，在比较高的温度下，把织物染料再还原。
有时需加入聚乙烯吡咯烷溶液,例如BASF的Albigen A。
连续剥色工艺示例:染疵布→浸轧还原液(烧碱20克／升，保险粉3O克／升)→703还原蒸箱汽蒸(100℃)→水洗→烘干间歇剥色工艺示例:平平加O:2-4克/升；36°BéNaOH:12-15毫升/升；保险粉:5-6克/升；剥色处理时温度为70-80℃,时间为30-60分钟,浴比为1:30-40。
2.5分散染料的剥色在聚酯上进行分散染料的剥色通常采用下列方法：方法一:甲醛合次硫酸氢钠(雕白粉)和载体、在100℃和pH4-5下处理；在130℃时处理效果更显著。
方法二:亚氯酸钠和蚁酸、在100℃和pH3．5下处理来完成的。
最佳结果是通过方法一处理、接着再通过方法二处理。
处理后尽可能套染黑色。
2.6阳离子染料的剥色在聚酯上进行分散染料的剥色通常采用下列方法:在含有5毫升／升单乙醇胺和5克／升氯化钠的浴中，在沸点下处理1小时。
然后清洗干净,然后在含5毫升／升次氯酸钠(150克／升有效氯)、5克／升硝酸钠(腐蚀阻止剂)、并用酸酸调整PH值至4到4．5的浴中漂白30分钟。
最后将织物用亚硫酸氯钠(3克／升)在60℃下处理15分钟、或1—1．5克／升保险粉在85℃下处理20到30分钟。
并最后清洗干净。
采用净洗剂(0．5到1克／升)和醋酸的煮沸溶液、在pH4下处理染色织物l-2小时也可达到部分剥色效果。
工艺示例:参见5.1腈纶针织物色花处理示例。
2．7不溶性偶氮染料的剥色5 到l0毫升／升38°Bé烧碱、l到2毫升／升的热稳定性分散剂、和3到5克／升保险粉处理,外加0．5到l克／升蒽醌粉末。
如有足够的保险粉和烧碱,蒽醌会使剥色液变红。
如果它转变为黄色或棕色的话，必须进一步加入烧碱或保险粉。
剥色后的织物应充分清洗。
2．8涂料的剥色涂料很难剥除,一般是采用高锰酸钾予以剥浅。
工艺示例：染色疵布→轧高锰酸钾(18克／升)→水洗→轧草酸(20克／升,40℃)→水洗→烘干。
3．常用整理剂的剥除3．1固色剂的剥除固色剂Y可用少量纯碱和平平加O予以剥除；多胺阳离子型固色剂可用醋酸沸煮的方法予以剥除。
3．2硅油及柔软剂的剥除一般柔软剂可用洗涤剂清洗的方法去除,有时也采用纯碱加洗涤剂的方法；有些柔软剂须采用蚁酸加表面活性剂的方法去除。
去除的方法及工艺条件须经小样试验。
硅油较难去除,但用特殊的表面活性剂,在强碱性条件下,采用沸煮的方法可去除大多数硅油。
当然这些都须经小样试验。
3．3树脂整理剂的剥除树脂整理剂一般采用轧酸蒸洗的方法去除,其典型工艺是:浸轧酸液(盐酸浓度为1．6克／升)→堆置(85℃10分钟)→热水洗→冷水洗→烘干。
用此工艺在连续平板履带练漂机上可剥去织物上的树脂。
4．色光修正原理及技术4．1色光修正原理及技术当染色织物色光不符合要求时，需要进行修正。
色光修正的原理是余色原理。
所谓余色，即两种颜色有相互消减的特性。
互为余色的几对颜色是：红一绿，橙一蓝，黄一紫。
例，如果红光太重，就可以加入少量的绿色涂料来削减。
但是余色只用来微量地调整色光，如果用量太大，会影响色泽深度及鲜艳度，一般用量为lg／L左右。
一般说来，活性染料染色织物较难回修,还原染料染色织物回修方便；硫化染料回修时色光难控制，一般用还原染料加减色；直接染料可用于加色回修，但用量应低于1 g／L。
色光修正常用的方法有水洗(适用于染色成品布色光略深，浮色较多和水洗、皂洗牢度不太理想的回修布修色)、浅剥(参照染料的剥色工艺,条件要比正常剥色工艺轻微)、轧碱蒸洗(适用于对碱敏感的染料，大多用于活性染料；如用活性黑KNB拼色的染色布如色光偏蓝，则可通过轧适量的烧碱，辅以汽蒸平洗的方法达到蓝光改浅的目的)、轧增白剂(适用于染色成品布的红光，特别对还原染料所染的成品布，色泽为中、浅色时更为有效。
正常的色光萎暗可考虑复漂，但应以双氧水漂白为主，可避免不必要的色变。
)、涂料套色等。
4．2 色光修正工艺示例：活性染料染色的减色法4．2．1在还原皂洗机的前五格平洗槽，分别加1 g／L平平加O沸煮，后进行平洗，一般可浅15%。
4．2．2在还原皂洗机的前五格平洗槽，分别加lg／L平平加O，1mL／L冰醋酸，常温过机，可使橙光浅10%左右。
4．2．3在还原机轧槽中浸轧0．6mL／L漂水，常温过蒸箱，前二格水洗槽不放水，后二格冷水洗，一格热水洗，再皂煮，可浅2成，漂水浓度不同，剥色深浅也不同，漂水剥色色光略萎。
4．2．4用27．5％双氧水10L，双氧水稳定剂3L，36°Bé烧碱2L，209洗涤剂1L化500L水，在还原机汽蒸，再五格平平加O煮、皂煮、可浅15%成。
4．2．5用大苏打5-10g／L，汽蒸剥色，水洗皂煮，可浅10-20%成，剥色后色光偏蓝。
4．2．6用10g／L烧碱，汽蒸剥色，水洗皂煮，可浅20%-30%成，色光偏微暗。
4．2．7用过硼酸钠20g／L汽蒸剥色，可浅10-15%。
4．2．8卷染机内用27．5%双氧水1-5L，70℃运行2道，取样，依色深浅度来控制双氧水浓度和道数，如墨绿色走2道可浅半成至10%左右，色光变化不大。
4．2．9 在卷染机内250L水放250mL漂水，常温走2道，可剥浅10-15%。
4．2．1O 在卷染机内可加平平加O及纯碱剥浅。
5．染疵回修工艺举例5．1腈纶织物色花处理示例5．1．1浅色色花5．1．1．1工艺流程:织物、表面活性剂1227、醋酸→30分升至100℃，保温30分→60℃热水洗→冷水洗→升温60℃，投入染料、醋酸保温10分→逐渐升温98℃，保温40分→逐渐降温60℃出布。
5．1．1．2剥色配方：表面活性剂1227:2%；醋酸 2．5%；浴比 1:105．1．1．3复染配方:阳离子染料(折算原工艺配方) 2O%；醋酸 3%；浴比 1:205．1．2深色色花5．1．2．1工艺路线：织物、次氯酸钠、醋酸→升温100℃、30分→降温水洗→亚硫酸氢钠→60℃、20分→温水洗→冷水洗→6O℃，投入染料、醋酸→逐渐升至100℃，保温4O分→逐渐降温60℃出布。
