制图员高级理论知识试卷及答案
制图员试题(附答案)
制图员试题（附答案）一、单选题（共100题，每题1分，共100分）1.相贯线上表示极限范围的点或转向线上的点，常称为( )。
A、相交点B、一般点C、相贯点D、特殊点正确答案：D2.绘制图样时，应采用机械制图国家标准规定的( )种图线。
A、9B、8C、10D、7正确答案：A3.不使用量具和仪器，徒手目测( )称为徒手绘图。
A、绘制图样B、复制图样C、剪贴图样D、临摹图样正确答案：A4.对于孔，A ～ H的基本偏差是( )。
A、EIB、ESC、eiD、es正确答案：A5.在斜轴测投影中，投影线与( )是倾斜的。
A、轴测投影面B、坐标轴C、画面D、物体正确答案：A6.平面与球相交，且平面平行于 H 面时，截交线的正面投影为( )。
A、直线C、椭圆D、圆正确答案：A7.利用辅助平面法，求圆柱与圆锥的相贯线上的一般点时(圆柱与圆锥轴线正交)，辅助平面应( )圆锥轴线。
A、倾斜相交B、平行于C、垂直于D、通过正确答案：C8.机件向不平行于基本投影面投影所得的视件( )的实形。
A、一大部分B、一小部分C、某一部分D、倾斜部分正确答案：D9.在正等轴测投影中，三个轴向伸缩系数( )。
A、不同B、两个相同C、任意D、相同正确答案：D10.投影变换中，新设置的投影面必须垂直于原投影面体系中的( )个投影面。
A、一B、三C、二D、四正确答案：A11.有装订边的复制图折叠，最后折成A3或A4的规格，使( )露在外边。
A、技术要求B、标题栏C、明细表正确答案：B12.圆柱与圆锥相贯，轴线正交，且相交处直径不等时，所产生的相贯线应弯向( )方向。
A、直径小的轴线B、直径大的轴线C、直径大的转向线D、直径小的转向线正确答案：B13.一张完整的零件图应包括视图、尺寸、技术要求和( )A、项目栏B、细目栏C、列表栏D、标题栏正确答案：D14.一次换面中，新投影面的设立必须与某一( )垂直。
A、基本投影面B、新投影面C、垂直投影面D、斜投影面正确答案：A15.求一般位置平面的实形时，先变换为投影面的垂直面，再变换为投影面的( )。

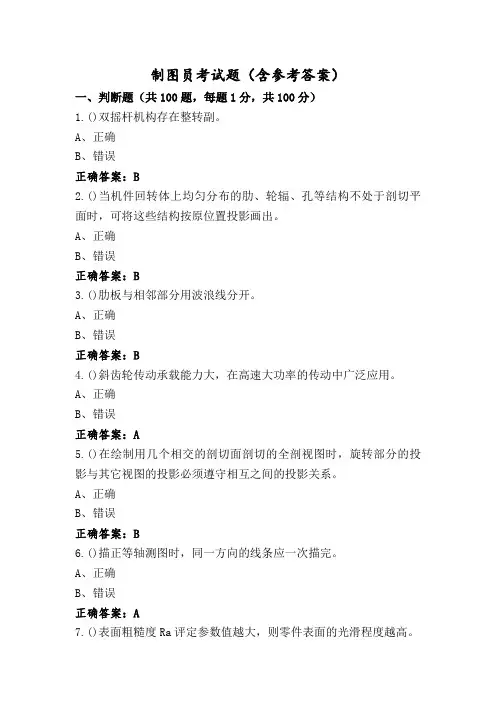

制图员考试题(含参考答案)
制图员考试题（含参考答案）一、判断题（共100题，每题1分，共100分）1.()双摇杆机构存在整转副。
A、正确B、错误正确答案：B2.()当机件回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面时，可将这些结构按原位置投影画出。
A、正确B、错误正确答案：B3.()肋板与相邻部分用波浪线分开。
A、正确B、错误正确答案：B4.()斜齿轮传动承载能力大，在高速大功率的传动中广泛应用。
A、正确B、错误正确答案：A5.()在绘制用几个相交的剖切面剖切的全剖视图时，旋转部分的投影与其它视图的投影必须遵守相互之间的投影关系。
A、正确B、错误正确答案：B6.()描正等轴测图时，同一方向的线条应一次描完。
A、正确B、错误正确答案：A7.()表面粗糙度Ra评定参数值越大，则零件表面的光滑程度越高。
B、错误正确答案：B8.()一张A2幅面图纸相当于2张A1幅面图纸。
A、正确B、错误正确答案：B9.()基孔制的间隙配合，其轴的基本偏差一定为负值。
A、正确B、错误正确答案：B10.()剖面图又称剖视图。
A、正确B、错误正确答案：B11.()齿轮的模数越大，则轮齿越大。
A、正确B、错误正确答案：A12.()线基准一般选择轴和孔的轴线。
A、正确B、错误正确答案：A13.()螺旋机构的主要优点是：摩擦损失小，传动效率高。
A、正确B、错误正确答案：B14.()斜视图的画法不存在三等规律。
A、正确正确答案：B15.()齿轮传动精度等级分为20个等级。
A、正确B、错误正确答案：B16.()平行投影法中的投射线与投影面相倾斜时，称为正投影法。
A、正确B、错误正确答案：B17.()有装订边的复制图折叠，最后折成A3或A4的规格，使技术说明露在外边。
A、正确B、错误正确答案：B18.()轮系的传动比是指轮系中首、末两轮的角速度之比或转速之比。
A、正确B、错误正确答案：A19.()蜗杆传动一般以蜗杆为主动件，蜗轮为从动件。
A、正确B、错误正确答案：A20.()平行投影法的投射中心位于无限远处。
机械制图员高级理论复习试题和答案
机械制图员高级理论复习试题和答案1.一次换面中,与原来某一基本投影面垂直且有利于解题的投影面称为( )A、旧投影面B、不变投影面C、斜投影面D、新投影面【正确答案】：D2.换面法中,点的新投影与不变投影的连线必须垂直于( )轴。
A、原投影B、坐标C、新投影D、旧投影【正确答案】：C3.换面法中当新投影轴平行于直线的正面投影时,是求一般位置直线对( )的倾角。
A、H面B、V面C、W面D、V1面【正确答案】：B4.换面法中求一般位置直线对H面的倾角时,新投影轴应平行于直线的( )。
A、正面投影B、水平投影C、侧面投影D、V1面投影【正确答案】：B5.求一般位置面对( )投影面的倾角时,新投影轴必须垂直于平面内的一条正平线。
A、WB、HC、VD、V1【正确答案】：C6.新投影轴垂直于一般位置平面内的一条水平线时,可以求该平面对( )的倾角。
A、正平面B、水平面C、侧平面D、倾斜面【正确答案】：B7.求一般位置平面的实形时,先变换为投影面的垂直面,再变换为投影面的( )。
A、垂直面B、平行面C、倾斜面D、相交面【正确答案】：B8.圆柱截割,截交线的形状为( ),截平面必倾斜于圆柱的轴线。
A、矩形B、三角形C、椭圆D、圆【正确答案】：C9.圆锥截割,截交线的形状为( )时,截平面与圆锥面的所有素线相交。
A、圆B、椭圆C、双曲线D、抛物线【正确答案】：B10.两圆柱相交,当相贯线的几何形状为平面椭圆曲线时,两圆柱的轴线正交且直径一定( )。
A、不等B、相等C、向大变化D、向小变化【正确答案】：B11.利用( )圆锥轴线的辅助平面,可求解圆柱与圆锥的相贯线(圆柱与圆锥轴线正交)。
A、包含于B、相交于C、垂直于D、平行于【正确答案】：C12.圆锥与棱柱相贯(同轴)时,每一个棱面与圆锥的相贯线均为( )。
A、椭圆曲线B、抛物线C、圆曲线D、双曲线【正确答案】：D13.当两个不同直径的圆柱轴线正交相贯时,其相贯线上的特殊点有( )。

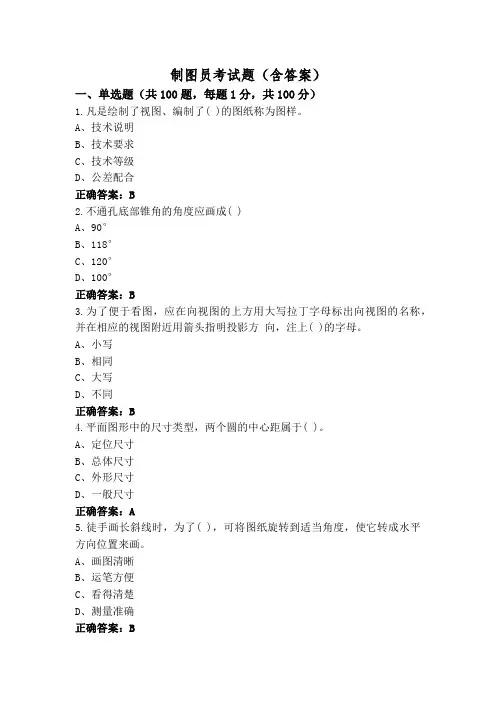

制图员考试题(含答案)
制图员考试题（含答案）一、单选题（共100题，每题1分，共100分）1.凡是绘制了视图、编制了( )的图纸称为图样。
A、技术说明B、技术要求C、技术等级D、公差配合正确答案：B2.不通孔底部锥角的角度应画成( )A、90°B、118°C、120°D、100°正确答案：B3.为了便于看图，应在向视图的上方用大写拉丁字母标出向视图的名称，并在相应的视图附近用箭头指明投影方向，注上( )的字母。
A、小写B、相同C、大写D、不同正确答案：B4.平面图形中的尺寸类型，两个圆的中心距属于( )。
A、定位尺寸B、总体尺寸C、外形尺寸D、一般尺寸正确答案：A5.徒手画长斜线时，为了( )，可将图纸旋转到适当角度，使它转成水平方向位置来画。
A、画图清晰B、运笔方便C、看得清楚D、测量准确正确答案：B6.两构件构成运动副的主要特征是什么？ ( )A、两构件能作相对运动B、两构件以点、线、面相接触C、两构件相联接D、两构件既联接又能作一定的相对运动正确答案：D7.空间互相平行的两条线段，向投影面作正投影之后( )。
A、交叉B、仍然平行C、仍然平行或重合D、相互垂直正确答案：C8.( )的机件一般用全剖视图表达。
A、外形较复杂B、局部较简单C、外形较简单D、局部较复杂正确答案：C9.下列哪个符号为厚度标注符号( )。
A、∠B、EQSC、tD、C正确答案：C10.为表达的需要，画轴测装配图时，可采用( )画法。
A、轴测图与平面图相结合B、二维剖视图C、整体与分解相结合D、中心投影正确答案：C11.圆锥与四棱柱相贯(同轴)时，相贯线的几何形状为( )双曲线。
A、二条B、四条C、一条D、三条正确答案：B12.( )是一种不采用装配工序而制成的单一成品。
A、常用件B、产品C、外购件D、零件正确答案：D13.徒手绘图时，手指应握在距铅笔笔尖约35mm处，手腕和小手指对纸面的( )。
A、压力不要太大B、压力先小后大C、压力不要太小D、压力先大后小正确答案：A14.换面法中，点的新投影到新轴的距离等于点的旧投影到( )的距离。
制图员高级理论知识试卷及答案
其他制图员高级工理论知识合并卷“√”，错误的请在括号内打“×”，每题2分，共306分） ( )水平角是指地面上两相交直线在水平面上投影所夹的角。
√2.>( )当直线平行于投影线时，其投影为一点。
√( )俯视图是由物体的上方向下方投影所得的图形。
√( ) 左视图是由物体的右方向左方投影所得的图形。
×( )主视图是由物体的上方向下方投影得到的图形。
×( ) 三视图指物体在多个投影面上的投影。
×( )物体的正投影图叫视图。
√( ) 高程指地面点到大地水准面的铅垂距离。
√( ) 首曲线也叫基本等高线。
√( ) 等高线密的地方表示陡坡，疏的地方表示地形不平坦的缓坡。
×( ) 凡不平行于轴测投影面的圆，其轴测投影一般为椭圆。
√( ) 剖面是假想用一个切平面，将零件某部分切断，只画出断面的真实形状，√( ) 基本视图有六个，即主视图、俯视图、左视图、右视图、前视图和后视图。
答案：×14.>( ) 基本尺寸是设计给定的尺寸 答案：√15.>( ) 配合是指基本尺寸相同的，相互配合的轴和轴承公差带之间的关系，它反映零件组合时相互之间的矛盾。
答案：×16.>( ) 公差是指允许尺寸的变动量，用于协调机器零件使用要求与制造经济性之间的矛盾。
答案：√17.>( )六边形内有和为540°。
答案：×18.>( )用经线和纬线确定地面点的位置叫该点的坐标。
答案：√19.>( )用主要巷道图可以了解预测巷道的前进方向。
答案：√20.>( )井底车场平面图必须填永久导线点和水准点。
答案：√21.>( )三量是指掘进煤量，回采煤量和开拓煤量 答案：×22.>( )等高线在悬崖外可以相交或重叠，除此之外不能分枝、不能合并和相交。
答案： √23.>( )采掘工程平面图当煤层倾角大于35°时，应加绘立面图。

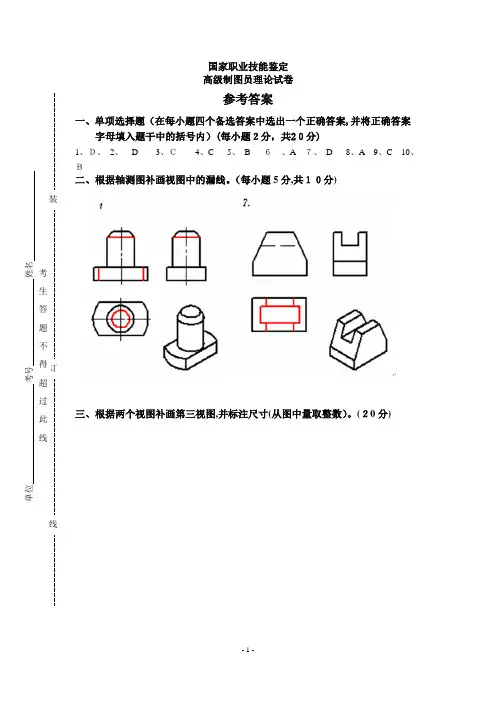

国家职业技能鉴定高级制图员理论试题-答案
国家职业技能鉴定高级制图员理论试卷参考答案一、单项选择题（在每小题四个备选答案中选出一个正确答案,并将正确答案 字母填入题干中的括号内）(每小题２分，共2０分) 1、Ｄ、 2、 D 3、Ｃ 4、C 5、 B ６ 、A ７、 D 8、A 9、C 10、Ｂ 二、根据轴测图补画视图中的漏线。
（每小题5分,共１０分) 三、根据两个视图补画第三视图,并标注尺寸(从图中量取整数）。
(２0分) 单位考号姓名装订线考生答题不得超过此线四、求截交线,并完成立体的其余投影。
(每小题5分，共10分)五、求相惯线(第1、2题各5分,第3小题10分,共20分)五、读零件图(20分)ﻫ 读懂阀盖零件图,填空并回答问题。
1。
从标题栏可知,阀盖按比例 1:2 绘制，材料为铸钢。
阀盖的实际总长为 44 mm 。
２.阀盖由主视图和左视图表达.主视图采用 全 剖视图，表示了两端的阶梯孔、中间通孔的形状及其相对位置，右端的圆形凸台,以及左端的外螺纹。
３．阀盖的轴向尺寸基准为注有表面粗糙度Ra1２。
5的右端台缘端面,由此注有尺寸４18.00+、 44039.0- 以及518.00+、６等。
阀盖左右两端面都是轴向的辅助尺寸基准. ４。
阀盖是铸件，需进行时效处理,其目的是为了消除 内应力 。
注有公差的尺寸Φ50h11（016.0-）的凸缘与阀体有配合要求，该尺寸的标准公差等级为 11 级、基本偏差代号为 h 、其最大极限尺寸为 ５0 、最小极限尺寸为 ４９.８4 。
5。
作为长度方向上的主要尺寸基准的端面相对阀盖水平轴线的垂直度位置公差为 0.0５ m ｍ。
６.在下面空白处用适当比例画出阀盖的右视图。
制图员高级理论知识试卷(附答案)
职业技能鉴定国家题库 制图员(机械)高级理论知识试卷 注 意 事 项 1、考试时间：120分钟。
2、本试卷依据2001年颁布的《制图员(机械)国家职业标准》命制。
3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一、单项选择(第1题～第160题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0.5分，满分80分。
) 1. 道德是指人与人、个人与集体、个人与社会以及人对待自然的( )的总和。
A 、法律法规 B 、行为规范 C 、宪法 D 、人生观 2. 职业道德是指从事一定职业的人们在职业实践活动中所应遵循的( )和规范，以及与之相应的道德观念、情操和品质。
A 、企业标准 B 、培训要求 C 、职业原则 D 、招聘条件 3. 职业道德能调节从业人员与其( )之间的关系，保证社会生活的正常进行和推动社会的发展与进步。
A 、专业水平 B 、社会失业率 C 、就业岗位 D 、实践活动对象 4. 爱岗敬业就是要把尽心尽责做好本职工作变成一种自觉行为，具有从事制图员工作的( )。
A 、职业道德 B 、自豪感和荣誉感 C 、能力 D 、热情 5. 制图国家标准规定，( )尺寸应优先选用5种基本幅面尺寸。
A 、图框格式 B 、图纸幅面 C 、标题栏 D 、图框线 6. 在机械图样中，粗线与细线的宽度比大约为( )。
A 、4：1 B 、3：1 C 、2：1 D 、1：1 7. 机械图样中常用的( )有粗实线、细实线、虚线、波浪线等。
A 、图线线型 B 、图框格式 C 、剖面轨迹 D 、尺寸界线 8. 两虚线相交时，应使( )相交。
A 、线段与线段 B 、间隙与间隙 C 、线段与间隙 D 、间隙与线段 9. 图样中所注的尺寸，为该图样所示物体的( )，否则应另加说明。
制图员复习题与答案
制图员复习题与答案一、单选题（共100题，每题1分，共100分）1.一条线段的V面投影成一点，则该线段为( )。
A、正垂线B、铅垂线C、侧垂线D、正平线正确答案：A2.欲在两轴相距较远，工作条件恶劣的环境下传递较大功率，宜选 ( ) 。
A、带传动B、齿轮传动C、链传动D、蜗杆传动正确答案：C3.鸭嘴笔的( )一般距笔尖4-5毫米为宜。
A、加墨量B、加纸量C、握笔量D、削磨量正确答案：A4.所有尺寸标注公用一条尺寸界线的是哪一项:( )A、公差标注B、连续标注C、引线标注D、基线标注正确答案：D5.轴测剖视图是假想用两个互相垂直的剖切平面将物体剖开然后画( )。
A、三视图B、剖视图C、轴测剖视图D、轴测图正确答案：C6.点的水平投影反映x、( )坐标。
A、zB、yC、ozD、x正确答案：B7.画圆锥台的正等轴测图，必须先知( )。
A、底圆直径B、两端面圆直径和高C、顶圆直径D、高正确答案：B8.制图标准规定，表达机件外部结构形状的视图有：基本视图、向视图、( )和斜视图。
A、局部视图B、断面图C、三视图D、剖视图正确答案：A9.描图的常用工具有( )、圆规、曲线板、三角板、刀片等。
A、铅笔B、曲线笔C、鸭嘴笔D、钢笔正确答案：C10.齐全、清晰、合理是组合体尺寸标注的( )。
A、基本情况B、基本要求C、基本概念D、基本形式正确答案：B11.两圆孔轴线正交相贯，且直径不等时，相贯线应向( )方向弯曲。
A、直径大的轴线B、直径小的轴线C、直径大的转向线D、直径小的转向线正确答案：A12.带传动的传动能力与( )的包角有关。
A、张紧轮B、大带轮C、小带轮D、大小带轮正确答案：C13.平面图形中的尺寸分为( )。
A、定形尺寸和圆弧尺寸B、定位尺寸和直线尺寸C、圆弧尺寸和直线尺寸D、定形尺寸和定位尺寸正确答案：D14.( )多用于被连接件之一较厚而不宜使用螺栓连接，或因经常拆卸不宜使用螺钉连接的场合。
A、螺钉连接B、螺柱连接C、螺纹连接D、螺栓连接正确答案：B15.为作图方便,一般取( )作为正二测的简化轴向变形系数。
制图员高级理论知识试卷及答案1
试卷编号： 07GL11000000-30102060030001 第 1 页 共 7 页职业技能鉴定国家题库制图员高级理论知识试卷注 意 事 项1、考试时间：120分钟。
2、本试卷依据2001年颁布的《制图员 国家职业标准》命制。
3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一、单项选择(第1题～第160题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0.5分，满分80分。
)1. 道德是指人与人、个人与集体、个人与社会以及人对待自然的( )的总和。
A 、法律法规B 、行为规范C 、宪法D 、人生观 2. 职业道德是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的( )、情操和品质。
A 、企业标准B 、道德观念C 、公司规定D 、工作要求3. 职业道德能调节从业人员与其( )之间的关系，保证社会生活的正常进行和推动社会的发展与进步。
A 、专业水平B 、社会失业率C 、就业岗位D 、实践活动对象 4. 社会上有多少种( )，就存在多少种职业道德。
A 、社会分工B 、人才分类C 、职业D 、企业分类 5. ( )就是要不断学习，勇于创新。
A 、爱岗敬业B 、注重信誉C 、团结协作D 、积极进取 6. 制图国家标准规定，必要时图纸幅面尺寸可以沿( )边加长。
A 、长B 、短C 、斜D 、各 7. 某图纸选用7号字体，该字体宽度应为( )mm 。
A 、2/7 B 、7/2 C 、2/7 D 、7/28. 两虚线相交时，应使( )相交。
A 、线段与线段 B 、间隙与间隙 C 、线段与间隙 D 、间隙与线段9. 尺寸线终端形式有箭头和斜线两种形式，但在同一张图样中( )形式。
A 、只能采用其中一种 B 、可以同时采用两种 C 、只能采用第一种 D 、只能采用第二种 10. 对圆弧标注半径尺寸时，尺寸线应由圆心引出，( )指到圆弧上。
高级制图员理论必备知识试题及答案1
高级制图员理论必备知识试题及答案高级制图员理论知识试题精选一、单项选择(选择一个正确的答案，将相应的字母填入题内的括号中。
)1. 道德是指人与人、个人与集体、个人与社会以及人对待自然的(B)的总和。
A、法律法规B、行为规范C、宪法D、人生观2. 由于(A)的复杂性和精细化，使得社会上的职业种类繁多，职业道德多种多样。
A、社会分工B、经济活动C、人才分类D、生产加工3. 职业道德是制图员自我完善的(D)。
A、重要条件B、充分条件C、先决条件D、必要条件4. 制图国家标准规定，图纸优先选用的基本幅面代号为(C)种。
A、3B、4C、5D、65. 制图国家标准规定，必要时图纸幅面尺寸可以沿A()边加长。
A、长B、短C、斜D、各6. 制图国家标准规定，图纸的标题栏(C)配置在图框的右下角位置。
A、不得B、不必C、必须D、可以7. 下列叙述正确的是(B)。
A、1：2是放大比例B、1：2是缩小比例C、1：2是优先选用比例D、1：2是原值比例8. 在(C)同一图样中，粗线的宽度为b，细线的宽度应为b/4。
A、技术制图B、建筑制图C、机械制图D、美术绘图9. 目前，在(A)中仍采用GB4457.4-84中规定的8种线型。
A、机械图样B、所有图样C、技术制图D、建筑制图10. 下列叙述错误的是(C)。
A、不可见过渡线用虚线表示B、可见过渡线用粗实线表示C、可见轮廓线用细实线表示D、可见轮廓线用粗实线表示11. 下列叙述正确的是(B)。
A、剖面线用粗实线表示B、剖面线用细实线表示C、剖面线用虚线表示D、剖面线用波浪线表示12. 在机械图样中，细点画线一般用于表示轴线、(A)、轨迹线和节圆及节线。
A、对称中心线B、可见轮廓线C、断裂边界线D、可见过渡线13. 两段点画线相交处应是A()。
A、线段交点B、间隙交点C、空白点D、任意点14. 图样中所注的尺寸，为该图样所示物体的(B)，否则应另加说明。
A、留有加工余量尺寸B、最后完工尺寸C、加工参考尺寸D、有关测量尺寸15. 图样上标注的尺寸，一般应由尺寸界线、()、尺寸数字组成。
高级制图员理论必备知识试题及答案
高级制图员理论必备知识试题及答案高级制图员理论知识试题精选一、单项选择(选择一个正确的答案，将相应的字母填入题内的括号中。
)1.道德是指人与人、个人与集体、个人与社会以及人对待自然的()的总和。
A、法律法规B、行为规范C、宪法D、人生观2.由于()的复杂性和精细化，使得社会上的职业种类繁多，职业道德多种多样。
A、社会分工B、经济活动C、人才分类D、生产加工3.职业道德是制图员自我完善的()。
A、重要条件B、充分条件C、先决条件D、必要条件4.制图国家标准规定，图纸优先选用的基本幅面代号为()种。
A、3B、4C、5D、65.制图国家标准规定，必要时图纸幅面尺寸可以沿()边加长。
A、长B、短C、斜D、各6.制图国家标准规定，图纸的标题栏()配置在图框的右下角位置。
A、不得B、不必C、必须D、可以7.下列叙述正确的是()。
A、1：2是放大比例B、1：2是缩小比例C、1：2是优先选用比例D、1：2是原值比例8.在()同一图样中，粗线的宽度为b，细线的宽度应为b/4。
A、技术制图B、建筑制图C、机械制图D、美术绘图9.目前，在()中仍采用GB4457.4-84中规定的8种线型。
A、机械图样B、所有图样C、技术制图D、建筑制图10.下列叙述错误的是()。
A、不可见过渡线用虚线表示B、可见过渡线用粗实线表示C、可见轮廓线用细实线表示D、可见轮廓线用粗实线表示11.下列叙述正确的是()。
A、剖面线用粗实线表示B、剖面线用细实线表示C、剖面线用虚线表示D、剖面线用波浪线表示12.在机械图样中，细点画线一般用于表示轴线、()、轨迹线和节圆及节线。
A、对称中心线B、可见轮廓线C、断裂边界线D、可见过渡线13.两段点画线相交处应是()。
A、线段交点B、间隙交点C、空白点D、任意点14.图样中所注的尺寸，为该图样所示物体的()，否则应另加说明。
A、留有加工余量尺寸B、最后完工尺寸C、加工参考尺寸D、有关测量尺寸15.图样上标注的尺寸，一般应由尺寸界线、()、尺寸数字组成。
制图员考试题与参考答案
制图员考试题与参考答案一、单选题（共100题，每题1分，共100分）1.下面关于创建新布局的方法中错误的是( ) 。
A、使用布局向导（LAYOUTWIZARD）命令循序渐进地创建一个新布局。
B、使用来自样板的布局（LAYOUT）命令插入基于现有布局样板的新布局。
C、通过布局选项卡创建一个新布局。
D、运行 EXPORT 命令。
正确答案：D2.投影变换中，新设置的投影面必须垂直于原投影面体系中的( )个投影面。
A、三B、四C、一D、二正确答案：C3.配合的种类有间隙配合、过盈配合、( )三种。
A、基本配合B、标准配合C、过渡配合D、适中配合正确答案：C4.已知两圆弧的圆心和半径分别是O1、R1和O2、R2，连接圆弧半径为R，与已知圆弧外切，圆心的求法是分别以O1、O2为圆心，以R1＋R、R2＋R 为半径画圆弧，所得交点即为( )的圆心。
A、内切圆弧B、已知圆弧C、外切圆弧D、连接圆弧正确答案：D5.有装订边的复制图折叠,首先沿着标题栏的( )方向折叠。
A、短边B、对角线C、中边正确答案：A6.在( )同一图样中，粗线的宽度为b，细线的宽度应为b/2。
A、建筑制图B、美术绘图C、技术制图D、机械制图正确答案：D7.截平面与( )的所有素线却相交时，截交线的形状为椭圆。
A、球面B、棱锥C、圆锥D、棱柱正确答案：C8.截平面与( )的交线称为截交线。
A、相贯线B、过度线C、立体表面D、轮廓线正确答案：C9.采用( )时，螺栓直径为d，平垫圈外径为2.2d，内径为1.1d，厚度为0.15d。
A、规定画法B、比例画法C、夸大画法D、简化画法正确答案：B10.徒手绘图的基本要求是画图速度要快、目测比例要准、( )。
A、图面质量要好B、图面一般就行C、图面不必要求D、图纸质量要好正确答案：A11.进行多段线编辑(PEdit)时,不可以和多段线合并(J) 的是?( )B、多段线C、椭圆弧D、直线正确答案：C12.通用件的编号应参照JB/T5054.8-2000或按( )标准的规定。
制图员试题+参考答案
制图员试题+参考答案一、单选题（共100题，每题1分，共100分）1.按制图标准规定，表示斜视图名称的大写拉丁字母应( )旋转符号的箭头端。
A、靠近B、垂直C、平行D、远离正确答案：A2.国家标准规定，分度圆上的齿形角为标准值，其值为( )。
A、15°B、20°C、22°D、25°正确答案：B3.图样和文件的编号应与企业计算机辅助管理分类编号( )相协调。
A、规定B、原则C、要求D、论述正确答案：C4.换面法中，点的新投影到新轴的距离等于点的旧投影到( )的距离。
A、旧轴B、Y１C、X１D、新轴正确答案：A5.( )命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线。
A、多线B、样条曲线C、直线D、多段线正确答案：A6.计算机绘图时实体的属性包括实体( )等。
A、图层、线型、颜色及大小B、图层、功能、画法C、大小、功能、画法D、线型、颜色、大小及作用正确答案：A7.公差等级确定尺寸的精确程度，公称尺寸≦500mm的公差等级共分为( )级。
A、20B、18C、18D、21正确答案：A8.配合的种类有间隙配合、( )、过渡配合三种。
A、无隙配合B、过松配合C、过紧配合D、过盈配合正确答案：D9.尺寸线终端形式有箭头和( )两种形式。
A、直线B、圆圈C、斜线D、圆点正确答案：C10.一次换面中，与原来某一基本投影面垂直且有利于解题的投影面称为( )。
A、斜投影面B、旧投影面C、新投影面D、不变投影面正确答案：C11.已知某轴φ46h7，查得对应尺寸的标准公差为0.025，则此尺寸的上下偏差为( )。
A、0，-0.025B、+0.025，0C、0，+0.025D、0.0125，0正确答案：A12.两等直径圆柱轴线正交相贯，其相贯线是( )A、空间曲线B、直线C、圆D、椭圆正确答案：D13.徒手画直径较大圆时，先画出中心线，在中心线上用半径长度量出四点，再过圆心增画两条45°的斜线，在线上再定4个点，然后( )画圆。
制图员高级理论知识试卷及答案2
试卷编号： 07GL11000000-30102060030002 第 1 页 共 7 页职业技能鉴定国家题库 制图员高级理论知识试卷注 意 事 项 1、考试时间：120分钟. 2、本试卷依据2001年颁布的《制图员 国家职业标准》命制. 3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案. 5、不要在试卷上乱写乱画,不要在标封区填写无关的内容。
一、单项选择(第1题~第160题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0。
5分，满分80分。
） 1。
( )是指人与人、个人与集体、个人与社会以及人对待自然的行为规范的总和。
A 、道德 B 、宪法 C 、各种规章纪律 D 、人生观 2. 职业道德能调节本行业中人与人之间、本行业与其他行业之间，以及( )之间的关系，以维持其职业的存在和发展。
A 、职工和家庭 B 、社会失业率 C 、各行业集团与社会 D 、工作和学习 3. 社会上有多少种（ )，就存在多少种职业道德。
A 、社会分工 B 、人才分类 C 、职业 D 、企业分类 4。
( )是制图员自我完善的必要条件。
A 、行为规范 B 、工作再深造 C 、职业道德 D 、就业培训 5. （ )是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。
A 、基本素质 B 、讲究公德 C 、职业道德 D 、个人信誉 6。
制图国家标准规定,图纸幅面尺寸是由基本幅面尺寸的短边成( ）数倍增加后得出的. A 、偶 B 、奇 C 、小 D 、整 7. 某图纸上字体的宽度为5/2mm ，则该图纸是选用的（ )号字体。
A 、3B 、5C 、7D 、9 8。
在机械图样中，粗线与细线的宽度比大约为( )。
A 、4：1 B 、3：1 C 、2：1 D 、1：1 9. 目前，在( ）中仍采用GB4457。
4-84中规定的8种线型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
职业技能鉴定国家题库制图员高级理论知识试卷注 意 事 项1、考试时间：120分钟。
2、本试卷依据2001年颁布的《制图员 国家职业标准》命制。
3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一、单项选择(第1题～第160题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题分，满分80分。
)1. 职业道德是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的( )、情操和品质。
A 、企业标准B 、道德观念C 、公司规定D 、工作要求 2. ( )是社会道德的重要组成部分，是社会道德原则和规范在职业活动中的具体化。
A 、人生价值 B 、职业道德 C 、社会活动 D 、职业活动 3. 职业道德是制图员自我完善的( )。
A 、重要条件B 、充分条件C 、先决条件D 、必要条件4. 讲究质量就是要做到自己绘制的每一张图纸都能符合( )的规定和产品的要求，为生产提供可靠的依据。
A 、图样B 、企业C 、领导D 、国标 5. ( )就是要顾全大局，要有团队精神。
A 、爱岗敬业B 、注重信誉C 、团结协作D 、积极进取 6. ( )是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。
A 、基本素质B 、讲究公德C 、职业道德D 、个人信誉 7. 制图国家标准规定，必要时图纸幅面尺寸可以沿( )边加长。
A 、长B 、短C 、斜D 、各 8. 某图纸选用7号字体，该字体宽度应为( )mm 。
A 、2/7 B 、7/2C 、2/7D 、7/29. 在某张机械图样中，粗线的宽度为1mm ，则细线的宽度应为约( )mm 。
A 、B 、C 、D 、 10. 目前，在( )中仍采用中规定的8种线型。
A 、机械图样B 、所有图样C 、技术制图D 、建筑制图 11. 点画线与虚线相交时，应使( )相交。
A 、线段与线段B 、间隙与间隙C 、线段与间隙D 、间隙与线段 12. 图样中所注的尺寸，为该图样所示物体的( )，否则应另加说明。
A 、留有加工余量尺寸 B 、最后完工尺寸 C 、加工参考尺寸 D 、有关测量尺寸13. 尺寸线终端形式有箭头和斜线两种形式，但在同一张图样中( )形式。
A 、只能采用其中一种 B 、可以同时采用两种 C 、只能采用第一种 D 、只能采用第二种 14. 对圆弧标注半径尺寸时，尺寸线应由圆心引出，( )指到圆弧上。
A 、尺寸线B 、尺寸界线C 、尺寸箭头D 、尺寸数字15. 标注角度尺寸时，尺寸数字一律( )写，尺寸界线沿径向引出，尺寸线画成圆弧，圆心是角的顶点。
A 、竖直B 、水平C 、左斜D 、右斜 16. 铅芯有软、硬之分，( )。
A 、“H ”表示软，“B ”表示硬 B 、“B ”表示软，“H ”表示硬 C 、“R ”表示软，“Y ”表示硬 D 、“Y ”表示软，“R ”表示硬 17. 铅芯削磨形状为( )的铅笔用于写字和画细线。
A 、柱形B 、锥形C 、球形D 、矩形18. 丁字尺尺头内侧边紧靠图板左边，三角板任意边靠紧丁字尺尺身上边，便可利用( )的另外两边画出垂直线或倾斜线。
A 、丁字尺B 、比例尺C 、曲线板D 、三角板 19. 圆规使用铅芯的硬度规格要比画直线的铅芯( )。
A 、软一级B 、软二级C 、硬一级D 、硬二级 20. 工程上常用的投影法有( )。
A 、正投影法和非正投影法B 、斜投影法和非斜投影法C 、中心投影法和平行投影法D 、主要投影法和辅助投影法 21. ( )的投射中心位于有限远处。
A 、中心投影法B 、平行投影法C 、正投影法D 、斜投影法 22. 投射线相互平行且与投影面相倾斜的投影称为( )。
A 、正投影B 、斜投影C 、中心投影D 、工程投影 23. ( )不属于典型的微型计算机绘图系统的组成部分。
A 、主机B 、图形输入设备C 、程序输入设备D 、图形输出设备 24. 计算机绘图的方法分为交互绘图和( )绘图两种。
A 、手工B 、扫描C 、编程D 、自动25. 一张完整的装配图应包括一组视图、必要的尺寸、技术要求、( )和标题栏以及明细表。
A 、标准件的代号 B 、零部件的序号 C 、焊接件的符号 D 、连接件的编号26. 用人单位以暴力、威胁或者非法限制人身自由的手段强迫劳动的，劳动者( )通知用人单位解除劳动合同。
A 、可提前10天B 、可提前30天C 、不可以D 、可以随时27. 劳动合同订立时( )发生重大变化，致使原劳动合同无法履行，经当事人协商不能就变更劳动考 生 答 题 不 准超过此 线合同达成协议的，用人单位可以解除劳动合同，但是应当提前三十日以书面形式通知劳动者本人。
A、所依据的客观条件B、所依据的主观情况C、所在单位领导班子D、所在单位主要领导28. 将空间点A向( )面投影，其标记为a 。
A、正立面B、水平面C、侧立面D、后立面29. A点的正面投影所表示的坐标分别为( )。
A、(X、Y)B、(X、Z)C、(Y、Z)D、(X、V)30. 垂直于H面的直线称( )。
A、水平线B、铅垂线C、正垂线D、侧垂线31. 点分割线段之比的比例关系( )的性质称为定比性。
A、不定B、确定C、不变D、未定32. 水平线AB的投影( )平行于OX。
A、ABB、abC、a‘b‘’D、a“b“”33. 侧垂线AB的投影ab垂直于( )。
A、OXB、OY WC、OY HD、OZ34. 若空间平面对3个投影面既不平行也不垂直，则该平面称为( )。
A、一般位置平面B、水平面C、正平面D、侧平面35. 一般位置平面，( )面投影没有积聚性。
A、1B、2C、3D、436. 正平面在W面上的投影反映为( )。
A、实形B、水平线C、类似形D、平行于OZ轴的直线37. 铅垂面在V面投影为( )。
A、直线B、实形C、类似形D、曲线38. 一次换面中，与原来某一基本投影面垂直且有利于解题的投影面称为( )。
A、旧投影面B、不变投影面C、斜投影面D、新投影面39. 换面法中，点的( )与不变投影的连线必须垂直于新投影轴。
A、斜投影B、并行投影C、旧投影D、新投影40. 换面法中当新投影轴平行于直线的正面投影时，是求一般位置直线对( )的倾角。
A、H面B、V面C、W面D、V１面41. 换面法中求一般位置直线对H面的倾角时，新投影轴应平行于直线的( )。
A、正面投影B、水平投影C、侧面投影D、V１面投影42. 求般位置面对V投影面的倾角时，新投影轴必须( )于平面内的一条正平线。
A、垂直 B、平行 C、倾斜 D、相交43. 求一般位置平面对H投影面的倾角时，新投影轴( )于该平面内的一条水平线。
A、倾斜B、相交C、平行D、垂直44. 求一般位置平面的实形时，一次变换为投影面的( )，二次变换为投影面的平行面。
A、垂直面B、平行面C、侧平面D、水平面45. 圆柱截割，截交线的形状为( )，截平面必倾斜于圆柱的轴线。
A、矩形B、三角形C、椭圆D、圆46. 圆锥截割，截交线的形状为( )时，截平面与圆锥面的所有素线相交。
A、圆B、椭圆C、双曲线D、抛物线47. 两同轴阶梯圆柱被平行于轴线的平面所截，截交线的正确画法为( )。
A 、B 、C 、D 、48. 一平面与同轴的圆锥、圆柱组合体轴线平行相交时，截交线的形状正确的是( )。
A 、B 、C 、D 、49. 一平面与同轴相切的圆柱、圆球组合体相交且平面平行于圆柱轴线时，形状正确的截交线为( )。
A 、考生答题不准超过此线地区姓名单位名称准考证号B 、C 、D 、50. 平面与球相交，且平面平行于V 面时，截交线的正面投影为( )。
A 、直线B 、圆C 、椭圆D 、半圆51. 两圆柱相交，当相贯线的几何形状为平面椭圆曲线时，两圆柱的轴线正交且直径一定( )。
A 、不等 B 、相等 C 、向大变化 D 、向小变化 52. 当圆锥与圆球相贯且圆锥轴线( )时，相贯线的几何形状为圆。
A 、相交与球B 、相切于球C 、相交于中心线D 、通过球心 53. ( )与四棱柱相贯(同轴)，相贯线的几何形状为四条双曲线。
A 、圆柱B 、圆球C 、圆锥D 、棱柱 54. 当两个不同直径的圆柱轴线正交相贯时，其相贯线上的特殊点有( )。
A 、四个B 、二个C 、一个D 、三个 55. 两圆孔轴线正交相贯，且直径不等时，相贯线应向( )方向弯曲。
A 、直径大的轴线B 、直径小的轴线C 、直径大的转向线D 、直径小的转向线 56. 当孔的轴线通过球心且垂直于W 面贯通于球时，相贯线的正面投影为( )。
A 、直线B 、圆C 、椭圆D 、抛物线 57. 一般情况下，圆柱与圆锥(轴线正交)的相贯线应弯向( )方向。
A 、大直径的端面B 、大直径的轴线C 、小直径的端面D 、小直径的轴线 58. 两形体的表面相切时，相切处( )分界线。
A 、存在B 、画C 、产生D 、不画 59. 两个基本体的表面( )，交线为两形体表面的分界线。
A 、共面B 、内切C 、相交D 、外切 60. 组合体基本形体之间的相对位置，回转面与回转面的连接关系为( )。
A 、共面B 、不共面C 、相交D 、相贴 61. 看组合体视图的基本方法是形体分析法和( )。
A 、切割分析法B 、组合分析法C 、基本分析法D 、线面分析法62. 看组合体视图时，一般是用( )即可看懂，遇到疑难问题时再用线面分析法分析线面的性质和形成过程，从而将视图全部看懂。
A 、形体分析法B 、切割分析法C 、组合分析法D 、基本分析法63. 尺寸合理是指标注的尺寸能满足( )要求，又便于加工和测量。
A 、制造 B 、工艺 C 、加工 D 、设计64. 面基准常选择零件上较大的( )。
A 、加工面B 、点C 、线D 、未加工面 65. 尺寸标注，除定形、定位尺寸外，还应注明长、宽、高( )个方向的总体尺寸。
A 、1 B 、2 C 、3 D 、4 66. 选择一组视图，表达组合体的( )是既制图简便，又看图方便。
A 、最好要求B 、基本要求C 、最高要求D 、最低要求 67. 根据机件的轴测图画视图的步骤是：形体分析、选择视图、( )、画视图底稿。
A 、定比例，选图幅 B 、画定位线 C 、画轮廓线 D 、画剖视图68. 制图标准规定，表达机件外部结构形状的视图有：基本视图、向视图、局部视图和( )。
A 、断面图 B 、剖视图 C 、斜视图 D 、三视图 69. ( )是一种移位配置的基本视图。
A 、三视图B 、斜视图C 、剖面图D 、向视图70. 为了便于看图，应在向视图的上方用大写( )标出向视图的名称，并在相应的视图附近用箭头指明投影方向，注上相同的字母。
