苹果iPad平板电脑拆机组图
iPad2拆解
iPad2拆解先放出最后拆机结果，吊吊胃口苹果 iPad 2 机身上没有一颗螺丝，要用热风枪吹化黏合剂撬开苹果 iPad 2 机身前面板苹果 iPad 2 机身前面板成功打开拆下苹果 iPad 2 屏幕固定螺丝打开苹果 iPad 2 屏幕，看到巨大的电池断开苹果 iPad 2 屏幕数据线断开苹果 iPad 2 负责机身按键和摄像头的数据线断开苹果 iPad 2 触摸屏数据线断开苹果 iPad 2 的 Dock 接口数据线拆下苹果 iPad 2 主板固定螺丝取出苹果 iPad 2 主板拆下苹果 iPad 2 主办外的屏蔽罩，取出无线模块苹果 iPad 2 的博通 BCM43291HKUBC 无线模块特写：WiFi＋蓝牙＋FM，彩色框标出的是苹果 iPad 2 的触摸屏控制芯片：博通 BCM5973KFBGH 和 BCM5974 CKFBGH （和 iPad 一代相同）苹果 iPad 2 主板上的芯片：红框标记：Apple A5 双核处理器，编号 APL0498（Apple A4 为 APL0398）。
橙框标记：16GB NAND 闪存（东芝 TH58NVG7D2FLA89 ）黄框标记：苹果芯片（编号34S0542）蓝框标记：德州仪器的芯片（功能未知）绿框标记：S6T2MLC N33C50V 电源管理芯片苹果 iPad 2 主板背面撬下苹果 iPad 2 的电池（用双面胶粘在机身上的）苹果 iPad 2 的锂聚合物电池，3.8V 25Whr，保证 iPad 2 十小时的使用时间（一代为24.8Whr，iPad 2 更薄但电池反而更大）拆解苹果 iPad 2 的音量控制按键拆解苹果 iPad 2 的后置摄像头拆解苹果 iPad 2 的音量控制按键和静音/屏幕锁定键模块苹果 iPad 2 的陀螺仪芯片：AGD8 2103（一代没有陀螺仪）拆解苹果 iPad 2 的前置摄像头苹果 iPad 2 的前置摄像头苹果 iPad 2 的前置摄像头模块，包括摄像头、麦克风、耳机拆解苹果 iPad 2 的 Dock 接口模块拆解苹果 iPad 2 的音箱模块固定螺丝取出苹果 iPad 2 的音箱模块苹果 iPad 2 的音箱特写（双喇叭）整个iPad 2的拆机过程已经完成，把苹果 iPad 2 的所有零件拼在一起来个大合照。
iPad Mini 4拆解：确认2GB内存+更小容量电池
iPad Mini 4拆解：确认2GB内存+更小容量电池
国外知名维修网站iFixit今天对iPad Mini 4进行了拆解，确认该平板比前代装备了更小的电池容量。
正如此前科技评测网站Ars Technica对其进行的GeekBench 3测试结果，通过物理拆解确认iPad Mini 4装备2GB的内存和时钟频率为1.5GHz的 A8处理器，这意味着该平板要比iPhone 6s/6s Plus(1.4GHz的A8处理器)性能更卓越，要比前代iPad mini 2/3所搭载的1.3GHz A7处理器有着明显的性能提升。
iFixit的拆解同时确认iPad mini 4装备更小、更薄的单电池，电池容量为5124mAh，而前代iPad mini 3的电池容量为6471mAh。
尽管电池容量有所下降，但是苹果官方表示新款平板的续航表现和前代相同。
最后通过拆解可以看到，苹果对iPad mini 4的内部进行了重大调整，使机身厚度从前代的7.5mm下降到6.1mm，主要是FaceTime相机组件和电池变得更薄，而LCD和前置面板玻璃整合在一起，天线移动到设备的顶部和底部。
根据拆解难度，最终iPad mini 4的可维修分仅仅得到 2分(总分10分，分数越高，越容易维修)。
IPad2内部结构（真实拆解）
iPad2的背面特写！`iPad一代与iPad2厚度对比。
苹果对iPad2总结了6个特点，分别是“薄、轻、快、FaceTime、SmartCover、10小时续航”。
10个小时的续航与iPad一代是相同的，但是iPad2会更加轻薄，而且速度更快！背部外放喇叭特写。
iPad2的产品型号为：A1395。
iPad2背部左下侧设有外放喇叭，不过依旧是单声道，看来立体声效果只能期待今年的iPad3了...拆除外壳开始用热胶吹风机融化黏合剂：事不宜迟，下面就让我们拆除iPad2吧。
iPad2的拆解要比拆解iPad一代要困难一些。
我们先用热胶吹风机将屏幕边缘的黏合剂融化掉，然后用塑料起壳器将前面板拆卸下来...用塑料起壳器撬开面板后，前面板没有采用任何固定卡扣，只是用了大量的黏合剂来固定...拧掉周围的螺丝：正面的屏幕边缘上有些固定的螺丝，我们可以将它们轻松的拧掉...取掉螺丝之后，将屏幕翻转开来，就可以看到后面的大块锂电池了。
iPad2内部有一个3.8V，25Whr的超大容量锂电池。
相比一代的24.8Whr只有少许的提高。
在性能上提升了这么多，电量依然可以保持到10小时，所以任何提高电池性能的都要归功于软件和硬件上的优化...拆除屏幕排线、电源线：拆除屏幕电源线...继续拆掉屏幕另一侧的排线...在iPad2的下方，我们断开Dock接口的电源线和数据线，还有扬声器的电源线：我们在拆除扬声器部分的数据线...超mini主板高度集成：开始拆卸主板...上面全部被EMI屏蔽板覆盖。
去掉上面的EMI屏蔽之后，我们就可以好好看看集成在这个模块上面的芯片了，它们包括：博通BCM5973KFBGH微控制器用于触摸屏、博通BCM5974 CKFBGH库容触摸屏控制器...触控模块部分——我们要说的重头戏了，拿掉所有的EMI屏蔽材料之后，主板上的芯片就全都暴露无遗了：博通BCM5973KFBGH微控制器用于触摸屏、博通BCM5974 CKFBGH库容触摸屏控制器...这个部分是WiFi模块：这里有一个有趣的发现，那就是WiFi模块竟然藏在EMI屏蔽面板的背面，苹果难道不担心EMI屏蔽面板会影响WiFi信号吗？主板芯片特写：● 红色：苹果1GHz A5双核心处理器，总线为200MHz，搭配512MB三星生产的运行缓存；● 橙色：东芝TH58NVG7D2FLA89 16GB NAND Flash存储；● 黄色：Apple 343S0542，有点像在一代iPad发现的Dialog Semi电源管理芯片，从周边的这些电感和电容器就能看出来● 蓝色：Texas Instruments CD3240B0 11AZ4JT G1触屏线路驱动，与上面提到的Broadcom BCM5973和Broadcom BCM5974一起用于触屏上● 绿色：S6T2MLC N33C50V电源管理IC；A5处理器的生产日期在去年的1月底和2月中期，看来是到最后阶段才开始增产的。

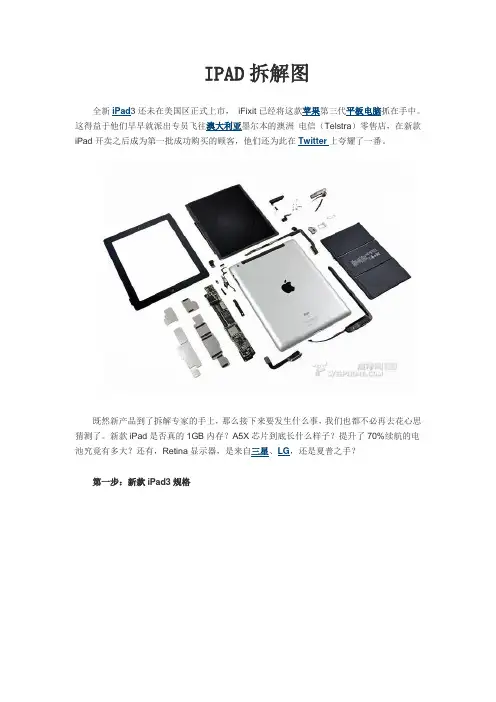

ipad2拆解图
IPAD拆解图既然新产品到了拆解专家的手上，那么接下来要发生什么事，我们也都不必再去花心思猜测了。
新款iPad是否真的1GB内存？A5X芯片到底长什么样子？提升了70%续航的电第一步：新款iPad3规格-苹果定制的双核A5X处理器-9.7英寸LED背光平面切换液晶显示器（2048 x 1536分辨率）-四核PowerVR SGX MP4+-16/32/64GB闪存-背置500万像素高清摄像头第二步：拆解序言很简单，一台Wi-Fi iPad 2，一个Pro Tech Base拆解工具包，还有几瓶红牛就够了。
虽然依然持有信心。
第三步：新款iPad初印象（一）iFixit拿到了16GB的4G LTE版本新款iPad，其包装上醒目地标着：本产品不与澳大利亚的4G LTE网络兼容，而且在当地最多只能够实现3G网速。
那这款产品在澳大利亚应该叫3G版iPad 2，还是4G版iPad 3比较适当？顺便说一下，这台iPad的序列号非常独新款iPad的背部就是这个样子了，这时候你们是不是想起了iPad 2？这枚500万像素，名曰iSight的背置摄像头拥有自动对焦，面部检测，1080p高清视频录制，以及更高的视频稳定性等新功能。
相比去年那枚70万像素的摄像头得到了极大的改善。
这个屏幕是何等的精致，何等的不可思议！甚至在电源关闭时，拥有2048 x 1536分辨率的Retina显示屏仍然会亮瞎我们的双眼，你敢信吗？第五步：开始拆解通过一个空气加热器，几片弹吉它时使用的拨片（这个你又敢信？），以及塑料制的开启工具，只要几个步骤就可以解除新款iPad的面板连接了，很不可思议吧。
第六步：移除面板（一）上一步只是解除连接，现在才是正式移除工作。
所谓物有专攻，这种面板只能够通过特定的吸盘来进行移除。
现在，全球第一台通过合法途径购买，合法途径拥有，以及合法途径如果这台iPad拥有自己的意识，被人剥皮的感觉一定非常不爽。
第七步：移除面板（二）移除工作还剩下最后一步。
iPad拆机图解教程
iPad拆机图解教程iPad是苹果的优秀产品，其工业设计无人能及，所以要怎么拆iPad也是一门技术，这里提供的iPad拆机图解是国外专业的维修网站iFixit提供的彻底的iPad拆解过程。
而且拆机教程的最后我们附有专业的iPad拆机视频。
相信这样你应该会深入的了解iPad的内容构造和内部元器件的构成。
近年来苹果名片式的简单包装箱内容物：主机、30pin iPod接口至USB接口转接线、10W功率USB电源适配器（Foxlink正崴制造，功率远高于USB标准的2.5W，意味着电脑USB接口若没有增强供电，可能无法给iPad充电）以及说明、保修文档。
苹果对成本的控制已经容不下一条廉价的iPod耳机。
最新的一枚苹果这样才像样嘛！iPad尺寸为242.8x189.7x13.4mm，重680g。
一体化铝制背盖第一代iPad和第一代iPod 厚度比较iPad、旧款MacBook Pro和用来做反面典型的戴尔inspiron。
和往常一样，你在iPad外壳上找不到哪怕一颗螺钉。
因此拆解还是要从撬棒开始。
掀起前面板（屏幕）首先映入眼帘的就是那两块硕大的锂电池。
基本上，所谓的拆解已经结束了。
不过以上过程也需要小心，草草打开的话现在很可能已经断掉多条排线了。
iPad的正反两部分惊人的是，正面部分和背面部分的重量均为接近350g。
连这里的重量分配都是如此平衡。
前面板部分背盖部分，右上角的空白就是为WiFi+3G版本中的3G模块预留的空间。
投递：iFixit 发布时间：2011年03月31日点击数：1926 【字体：小大】断开屏幕数据线断开与电源、音量和屏幕旋转锁定按钮的连线。
主板由螺丝固定。
在如此小的距离下使用螺丝固定主板，这对于苹果来说还是第一次。
主板背面，标注由AT&S（奥地利技术及系统技术公司，欧洲最大印刷电路板制造商）制造，这在之前苹果产品的PCB上也是罕见的。
主板宽度为11厘米左右，约占整机宽度的60%。

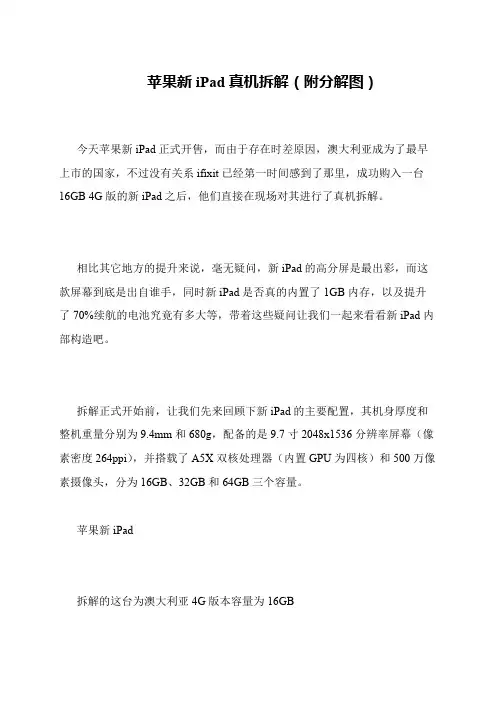

苹果新iPad真机拆解(附分解图)
苹果新iPad真机拆解（附分解图）
今天苹果新iPad正式开售，而由于存在时差原因，澳大利亚成为了最早上市的国家，不过没有关系ifixit已经第一时间感到了那里，成功购入一台16GB 4G版的新iPad之后，他们直接在现场对其进行了真机拆解。
相比其它地方的提升来说，毫无疑问，新iPad的高分屏是最出彩，而这款屏幕到底是出自谁手，同时新iPad是否真的内置了1GB内存，以及提升了70%续航的电池究竟有多大等，带着这些疑问让我们一起来看看新iPad内部构造吧。
拆解正式开始前，让我们先来回顾下新iPad的主要配置，其机身厚度和整机重量分别为9.4mm和680g，配备的是9.7寸2048x1536分辨率屏幕（像素密度264ppi），并搭载了A5X双核处理器（内置GPU为四核）和500万像素摄像头，分为16GB、32GB和64GB三个容量。
苹果新iPad
拆解的这台为澳大利亚4G版本容量为16GB。
苹果ipad3g版完全拆解图文攻略
苹果iPad 3G版完全拆解图文攻略美国当地时间2010年4月30日，首批提前预定3G+WiFi版本iPad的美国用户已经率先拿到了真机。
而苹果商店也开始自当天下午正式开卖3G版iPad，出现了又一次排队购买热潮。
随着苹果3G版iPad真机的开售，更多关于3G版iPad的谜底也随之解开，现在已经有3G版iPad非常详尽的拆解图，第一时间看个究竟。
通过拆解可以看到3G+WiFi版iPad与WiFi版iPad在构造上的不同，了解苹果公司是如何解决信号接收问题的。
同时，关于3G版iPad所使用的microSIM卡也可以通过拆解有更详细的认识。
下面就随着拆解步骤来解开这些疑问。
一、开始拆解从这张背面图已经可以看到3G版iPad的特殊之处，顶部的黑色塑料部分正是为了解决信号接收问题而采用的解决办法。
图为苹果3G版iPad拆解图从正面来看顶部的不同，遗憾的是正面并没有前置摄像头。
图为苹果3G版iPad拆解图将后盖的卡口撬开之后，就可以分离前后部分了。
图为苹果3G版iPad拆解图二、两块硕大的电池图为苹果3G版iPad拆解图揭开屏幕部分后，可以看到两块硕大的电池，电池和后盖之间所夹住的是主板部分，这时我们已经可以隐约看到SIM卡槽的位置了。
图为苹果3G版iPad拆解图进一步拆解，去掉一些芯片的金属保护罩。
图为苹果3G版iPad拆解图三、初见microSIM卡槽图为苹果3G版iPad拆解图图为苹果3G版iPad拆解图现在要看的正式比较神秘的microSIM卡了，到底和我们普通的SIM卡有什么不同呢？其micrSIM卡槽设在机身的侧边。
图为苹果3G版iPad拆解图四、microSIM卡与普通SIM卡的对比图为苹果3G版iPad拆解图通过这这两张对比图可以看到差别，确实非常小，microSIM卡只有普通SIM卡大小的一半大小。
图为苹果3G版iPad拆解图现在要看到的就是顶部黑色部分的里面了，其实分布的正是信号接收天线。
最新iPad Pro 11的详细“解刨”,一起来看看吧
最新iPad Pro 11的详细“解刨”，一起来看看吧
iPad Pro已经发售一段时间了，知名拆解机构ifixit为我们带来了最新iPad Pro 11的详细“解刨”，一起来看看吧。
从X摄像图来看，iPad Pro 11英寸整个背部还是很容易维护的。
此外，这次拆解后得出的可维护系数为3，说明非常容易维护。
iPad Pro 11英寸最大变化是采用了直角切割设计。
因此，在整个手感上，其实并不出色。
iPad Pro 11背部有三个触点，是为了更好的接驳键盘。
其采用的A12X Bionic处理器，相比上一代更出色。
平板电脑正面，因为采用LCD屏幕，所以熄屏状态下，一体感还是很不错的平板电脑正面，因为采用LCD屏幕，所以熄屏状态下，一体感还是很不错的。
相比上代产品，全新iPad Pro 外观部分明显的变化是其大幅收窄了屏幕边框，同时取消了实体home 键，从而大幅提升了屏占比。
iPad 2拆解全过程
国外知名网站iFixit以专业拆解各种高科技产品著称，在苹果iPad 2上市后，iFixit也为我们带来了16GB Wi-Fi版iPad 2的真机拆解图。
苹果公司在这台不足1CM厚度的机身里到底隐藏了什么奥秘，让我们随着国外网站为我们带来的拆解图一探究竟吧。
苹果iPad 2正面相比于iPad一代产品，iPad 2机身更加轻薄，仅有8.8mm。
屏幕并没有缩水，依然为9.7英寸屏，1024×768像素的分辨率。
即将遭拆解的苹果iPad 2机身正面，仅有一颗Home 按键以及一枚30万像素的前置摄像头。
苹果iPad 2背面苹果iPad 2机身背面与一代明显不同，没有沿用弧线造型，而是采用了纯平设计，并且没有一颗螺丝，要从哪里开始拆机呢？答案在后面，要相信iFixit的专业拆解水平。
iPad对比iPad 2苹果iPad 2机身异常纤薄，厚度仅有8.8mm，比热销的iPhone 4还要薄，甚至超越了索尼爱立信Xperia Arc智能手机的纤薄程度。
iPad 2机身边缘的处理更加圆润，使这款平板电脑更显精致小巧。
iPad 2扬声器在苹果iPad 2发布会之前，曾有媒体曝光了多张iPad 2的高清组图，从当时的图片来看，扬声器的处理比iPad 2真机粗糙许多，幸好乔布斯没有让我们失望，虽然这个扬声器的设计看上去还是有些山寨的感觉。
iPad 2前面板高温加热iPad 2机身正面和背面没有任何螺丝，因此第一步拆解要从前面板开始。
面板是用粘合剂与机身粘牢的，要高温加热待粘合剂熔解后，才能拆下来。
撬开前面板粘合剂高温加热溶解后，就可以用专业的工具将前面板撬开。
非专业人士最好不要模仿，否则还没等到拆机，你的iPad 2前面板就已经报废了。
打开前面板接下来就能打开整个前面板了，呈现在眼前的就是9.7英寸的超大触控屏。
拆下屏幕打开前面板之后才会出现螺丝，这时就会用到螺丝刀了。
接下来才是iPad 2的真实内部结构。
iPadmini拆解
苹果公司2012年11月2日开始销售新款平板电脑“iPad mini”。
该产品的最大特点是实现了“可单手握持”（该公司）的小型轻量化。
外形尺寸为200mm×134.7mm×7.2mm ，Wi-Fi 机型的重量为308g ，Wi-Fi ＋Cellular 机型的重量为312g 。
比配备Retina 显示屏的第3代“iPad”小了一圈。
非常喜欢苹果产品的《日经电子》拆解组在发售当天就购买到了一台iPad mini （Wi-Fi 机型，16GB 产品）。
目的当然是通过拆解来探究苹果公司的设计思想，本站将分数回向读者介绍拆解情况。
此次热风枪和刮刀大显身手拆解苹果产品时，最大的困难是拆除机壳的正面玻璃保护罩。
以前拆解组在拆解“iPhone”和“iPad”系列时都在此处花费了不少力气。
但上次拆解“新款iPad”（第3代iPad ）时，我们准备了强有力的武器，那就是热风枪（工业用热风加工机）和由碳树脂制成的刮刀（参阅本站报道）。
此次也打算使用这些工具，拆下用双面胶粘贴的带触摸面板的玻璃罩。
图2 iPad mini （左）与iPad （第3代产品、右）的厚度比较（点击放大）图3 这次同样使用了热风枪（点击放大）图4 用刮刀刮下粘合胶（点击放大）图5 毫无困难地成功拆下玻璃罩（点击放大）与拆解新款iPad 一样，先用热风枪加热iPad mini 的四角周围，同时用平口螺丝刀撬开一条缝。
然后将刮刀插入这条缝，一边慢慢加热玻璃罩一边刮下双面胶，于是便毫无困难地成功拆下了玻璃罩。
拆下玻璃罩，下面就要分析内部构造了拆解组使用热风枪和树脂刮刀，轻松地成功拆下了iPad mini 的玻璃罩。
触摸面板贴在玻璃罩背面，通过柔性电路板与安装在机壳下部的主板连接在一起。
在这种状态下，无法完全拆下玻璃罩，于是拆解组开始拆解内部部件。
苹果产品的内部部件都是用普通十字螺丝钉固定的，所以拆解比较容易。
但与其他竞争公司的产品相比，“苹果产品的特点是螺钉多”（熟悉移动产品的人士），所以拆卸时有点麻烦。
Wi-Fi版iPad2拆解高清图
Wi-Fi版iPad2拆解高清图以拆解速度快，步骤清晰著称的iFixit已经将iPad2拆解！拆解的iPad2版本为Wi-Fi版。
新的iPad2型号为A1395。
主要参数：●你有胆打开前盖吗？不要轻易尝试。
●3.8V，25瓦时、6930毫安时的电池●Broadcom BCM5973KFBGH多点触摸控制器●Broadcom BCM5974 CKFBGH多点触摸控制器●Apple 1GHz A5 处理器●东芝TH58NVG7D2FLA89 16GB 闪盘●Apple-branded 338S0940 A0BZ1101 SGP●Wi-Fi 模块型号BCM43291HKUBC●AGD8 2103陀螺仪、LIS331DLH重力加速器（均由STMicroelectronics制造）WiFi版iPad2，戴着官方的Smart Cover磁力面具iPad2使用1GHz苹果A5处理器、512 RAM，9.7英寸LED背光触控屏1024x768、后置720pHD摄像头，前置VGA摄像头一代iPad13.4mm 二代（iPad2）8.8mm，什么概念，除了薄还是薄！开始需要先用热吹风将黏合剂吹松再撬开上部的面板掀开面板拆下显示屏的几颗螺丝掀开你的盖头来，看到了里面的大电池拆除屏幕电源线就可以拿掉屏幕了然后再拆掉主板的这根线主板和触控屏幕的排线移除Dock插槽的连线，接下来是扬声器继续拧螺丝主板下来了，像一根普通电脑内存那么大红色部分是Broadcom BCM5973KFBGH 触控屏幕微控制器橙色是Broadcom BCM5974 CKFBGH触控屏幕电容控制器WiFi板附在主板上，被一个电磁防护干扰壳隔离开之前拆下的Wi-Fi板，还是博通Broadcom BCM43291HKUBC与一代iPad和iPhone4相同主板部分红色是1GHz 苹果A5 处理器，512MB移动DRAM内存橙色是Toshiba TH58NVG7D2FLA89 16GB 闪存式存储器黄色是Apple 343S0542，类似一代产品上的Dialog Semi 电源配置芯片蓝色是Texas Instruments CD3240B0 触控屏幕线驱动器绿色是S6T2MLC N33C50V电源管理芯片主板背面，光秃秃三块电池组成的电池组三人行比较流行嘛拆除音量控制板连接在外壳上的螺丝从凹槽处拆下后置摄像头iPad2后置摄像头拆下这块包含音量控制、静音/屏幕旋转锁控制的集成板AGD8 2103陀螺仪控制芯片，挨着LIS331DLH加速度计，都是STMicroelectronics公司的产品拆下固定前置摄像头的螺丝前置摄像头及组件一起被拿下前置摄像头组件包括：摄像头，耳机插孔，麦克风这个是单独的前置摄像头iPad2的麦克风在iPad2上部正中间拆下两个固定Dock插槽的螺丝拆下固定扬声器部分的螺丝从外壳上取下扬声器部分组件扬声器非常的小被拆的很干净的背板这个是配合Smart Cover的磁力吸附相关部分原文翻译：。
揭秘iPad-iPad平板拆机泄露图超详细分析
揭秘iPad－iPad平板拆机泄露图超详细分析这次iPad的信息比以往都来的更猛烈些，前天刚放出iPad开箱图和视频，就在发售前一天又爆出了iPad拆解图，iPad内部配件信息暴露无遗，这次是由FCC（FederalCommunicationsCommission，美国联邦通讯委员会）泄露出来的，iFixit网站给我们做了详细的介绍，下面就一起来探秘吧。
WiFi版本iPad官方型号是model #A1219，最后我们还有几张3G版iPad的图像。
点击进入iFixit首次拆解世界上第一台iPad平板电脑在这里我们能看到：两颗东芝闪存芯片，Apple A4处理器，还有Broadcom BCM5973 I/0触摸屏控制芯片主板(带电磁屏蔽罩)主板背面(去掉电磁屏蔽罩)，我们惊喜的发现苹果iPad没有把电池焊接在主板上！iPad使用的iPhone 3G 和3GS的同样的电池搭载系统。
主板制造商为AT&S，还没打上苹果的logo。
这根电缆是用来连接主板和dock底座的，两个触点式连接到屏幕上的home键。
为了节约空间，Wifi和蓝牙模块也是安装在这根电缆上的，很显然最终我们也没发现和GPS相关的接口。
第二幅图片中显示的该支架既是电缆夹子，也可能是一个蓝牙/WiFi / 电缆组件。
Wifi和蓝牙封装在一块独立的板子上。
可以看出Broadcom目前是苹果比较青睐的供应商，有可能BCM4329芯片和3代iPod Touch上使用的相同。
屏蔽罩上激光雕刻的信息：X17B ES2.0-A4 APN 339S0107 USI 20091207双喇叭提供立体声音效。
通过封装在一起的三根音频线连接到iPad底部边缘。
该扬声器连接器组件和经典的MacBook Unibody笔记本电脑上看到类似。
难道意思是说：iPad内部空间并不是很狭小。
下面是iPad显示屏内部背面照片，我们可以看到型号是LP097X12，如果没猜错的话制造商应该是LG-Phillips。
iPad2拆机图详解
iPad2拆机过程记录照片图片图解。
2011-03-13 02:27:34 分类：迷你电脑 | 数码 | 评论(22) | 浏览(14461)iPad2虽然开卖不久，但是国外网站第一时间就对iPad2（WiFi版）进行了拆机，详细的iPad2拆机步骤如下，让我们大家一起观摩学习：iPad2拆机图解除了头顶的摄像头外，正面似乎变化不大主要规格包括：1GHz Apple A5双核处理器512MB内存16/32/64GB闪存容量9.7寸1024x768分辨率LED背光IPS液晶HD（720p）后摄像头，VGA前置摄像头背面的新设计。
注意本机已经装上了Smart Cover，机身右边就是它的磁性转轴，吸附在机身上时可以自动定位保证对齐厚度对比，iPad2比第一代iPad薄三分之一iPad2官方型号为A1395。
更改设计后的外放扬声器位于左下角，开口尺寸增大机身上你看不到一颗螺丝，所以拆解要首先请出热风枪粘合剂软化后，使用塑料撬棒打开前面板搞定四周大量的胶水，才能掀起面板。
普通用户还是不要妄想打开它了，很可能你做到这一步时面板已经破损面板下，才出现了固定屏幕的螺丝屏幕下方才看到iPad 2的锂聚合物电池。
规格为3.8V 25Whr，略高于一代机型的24.8Whr断开液晶屏数据线连接主板和机身另一侧按键、后置摄像头的¡飞线¡触摸屏数据线Dock接口排线拧下固定主板螺丝主板已可轻松取出处理各种屏蔽罩，取出WiFi模块两颗博通芯片：BCM5973KFBGH和BCM5974 CKFBGH共同控制电容式触摸屏。
这一组合和iPad一代完全相同iPad2主板iPad2主板主要芯片：红色 Apple A5 1GHz双核处理器。
编号APL0498（Apple A4为APL0398），生产日期为1月底到2月中。
橙色东芝TH58NVG7D2FLA89 16GB NAND闪存（据说日本大地震将导致东芝晶圆厂停产减产，苹果闪存供应会受到影响么？）黄色苹果芯片编号34S0542蓝色德州仪器芯片功能未知绿色 S6T2MLC N33C50V电源管理芯片主板背面空无一物WiFi模块，基于博通BCM43291HKUBC WiFi/蓝牙/FM多功能芯片接下来处理双面胶粘附在背盖上的电池大号电池保证了iPad 2的10小时使用时间音量控制按键部分后置摄像头后置摄像头取出整个音量按键，静音/屏幕旋转锁模块AGD8 2103陀螺仪芯片拆除前置摄像头模块取出前置摄像头模块该模块整合了摄像头、耳机接口以及麦克风前置摄像头麦克风、耳机接口拆除Dock接口模块固定扬声器模块螺丝取出扬声器模块两组不大的扬声器并列在一起iPad2拆机大功告成。
苹果iPad5 原厂原理图 元件分布图维修图纸.
TABLE_TABLEOFCONTENTS_HEADTABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_HEAD TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_HEAD TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEMTABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEMTABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEMTABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM TABLE_TABLEOFCONTENTS_ITEM 8B7DACC3456DB87654CSA SYNC MASTERCONTENTSDATEPDF 1N/AN/ATable of Contents151GRAPE: 1V8 POWER SWITCH65N/AN/ASYNC MASTERCSA CONTENTSPDF DATE2632RADIO_MLB_72_B706/03/2013CELL: BASEBAND PMU (1 0F 2DATE SYNC MASTERCONTENTSCSA PDF 52GRAPE: CUMULUS66N/AN/A53DISPLAY: EDP CONN70N/AN/A54POWER: BATTERY CONNECTOR75N/AN/A55 PMU: ANYA PAGE 181N/AN/A56PMU: ANYA PAGE 282N/AN/A57PMU: ANYA PAGE 383N/AN/A58PMU: ANYA PAGE 484N/AN/A59SOC: DEBUG90N/AN/A60TEST: TP/HOLES/FIDUCUALS93N/AN/A61 TEST: EE TP/PP94N/AN/A62POWER: ALIASES121N/AN/A63CONSTRAINTS: MLB RULES150N/AN/A64 CONSTRAINTS: LOW SPEED BUS151N/AN/A65 CONSTRAINTS: DISPLAY/AUDIO152N/AN/A66 CONSTRAINTS: DDR/FMI153N/AN/A67 CONSTRAINTS: POWER / GND154N/AN/A68 CONSTRAINTS: RF157N/AN/A69CONSTRAINTS: WIFI/BT158WIFI_DEV05/21/20132733RADIO_MLB_72_B706/03/2013CELL: BASEBAND PMU (2 OF 228 34RADIO_MLB_72_B706/03/2013CELL: BASEBAND (1 OF 22935RADIO_MLB_72_B706/03/2013CELL: BASEBAND(2 OF 23036RADIO_MLB_72_B706/03/2013CELL: TRANSCEIVER (1 0F 23137RADIO_MLB_72_B706/03/2013CELL: TRANSCEIVER (2 OF 23238RADIO_MLB_72_B706/03/2013CELL: TRANSCEIVER MATCHING33 39RADIO_MLB_72_B706/03/2013CELL: SAW BANK3440RADIO_MLB_72_B706/03/2013CELL: BAND 1/4 PAT3541RADIO_MLB_72_B706/03/2013CELL: BAND 2/3 PAD3642RADIO_MLB_72_B706/03/2013CELL: BAND 20 PAD3743RADIO_MLB_72_B706/03/2013CELL: BAND 5/8 PAD3844RADIO_MLB_72_B706/03/2013CELL: BAND 13/17 PAD3945RADIO_MLB_72_B706/03/2013CELL: PA DC/DC CONVERTER4046RADIO_MLB_72_B706/03/2013CELL: 2G FEM4147RADIO_MLB_72_B706/03/2013CELL: RX DIVERSITY42 48RADIO_MLB_72_B706/03/2013CELL: GPS4349RADIO_MLB_72_B706/03/2013CELL: ANTENNA FEEDS44 51N/AN/ACELL: SIM FLEX CONN4556N/AN/ASENSOR: PROX AD71494658WIFI_DEV05/21/2013WIFI/BT: MODULE4760N/AN/AIO: TRISTAR4861N/AN/AIO: FILTERING4962N/AN/AIO: FLEX HOTBAR PADS5063N/AN/AIO: HOME BUTTON FILTERS2N/AN/ABLOCK DIAGRAM: SYSTEM23N/AN/ABOM TABLES44N/AN/ASOC: MAIN65N/AN/ASOC: I/OS76N/AN/ASOC: NAND87N/AN/ASOC: DP,MIPI98N/AN/ASOC: DDR109N/AN/ASOC: IO POWER1110N/AN/ASOC: SRAM POWER1211N/AN/ASOC: CPU POWER1312N/AN/ADDR: CHANNEL 0 AND 11413N/AN/ASOC: MISC & ALIASES1514N/AN/ANAND: NAND1615N/AN/AAUDIO: L81 CODEC1716N/AN/AAUDIO: HP/DMIC FLEX CONNS1817 N/AN/AAUDIO: SPEAKER AMPS RIGHT1918 N/AN/AAUDIO: SPEAKER AMPS LEFT2019 N/AN/ASENSOR: OSCAR, GYRO, ACCEL2420 N/AN/ASENSOR: HALL EFFECT2521N/AN/AIO: BUTTON FLEX CONN2622N/AN/ACAMERA: FF AND ALS CONN2723N/AN/ACAMERA: REAR CONN2824N/AN/ASENSOR: COMPASS292506/03/2013RADIO_MLB_72_B7CELL: SYSTEM & DEBUG CONNECTORS30Edited by Foxit Reader ActiveX For Evaluation Only.Copyright(C 2006-2009 Foxit Corporation。
iPad拆机图解教程和教你怎么拆iPad1代的拆机视频
iPad拆机图解教程和教你怎么拆iPad1代的拆机视频iPad拆机图解教程iPad是苹果的优秀产品，其工业设计无人能及，所以要怎么拆iPad也是一门技术，这里提供的iPad拆机图解是的iPad拆解过程。
而且拆机教程的最后我们附有专业的iPad拆机视频。
相信这样你应该会深入的了解iPad的内容构造和内部元器件的构成。
内容物:主机、30pin iPod接口至USB接口转接线、10W功率USB电源适配器(Foxlink正崴制造，功率远高于USB标准的2.5W，意味着电脑USB接口若没有增强供电，可能无法给iPad充电)以及说明、保修文档。
苹果对成本的控制已经容不下一条廉价的iPod耳机。
最新的一枚苹果iPad尺寸为242.8x189.7x13.4mm，重680g。
一体化铝制背盖第一代iPad和第一代iPod 厚度比较iPad、旧款MacBook Pro和用来做反面典型的戴尔inspiron。
和往常一样，你在iPad外壳上找不到哪怕一颗螺钉。
因此拆解还是要从撬棒开始。
掀起前面板(屏幕)首先映入眼帘的就是那两块硕大的锂电池。
基本上，所谓的拆解已经结束了。
不过以上过程也需要小心，草草打开的话现在很可能已经断掉多条排线了。
iPad的正反两部分惊人的是，正面部分和背面部分的重量均为接近350g。
连这里的重量分配都是如此平衡。
前面板部分背盖部分，右上角的空白就是为WiFi+3G版本中的3G模块预留的空间。
断开屏幕数据线断开与电源、音量和屏幕旋转锁定按钮的连线。
主板由螺丝固定。
在如此小的距离下使用螺丝固定主板，这对于苹果来说还是第一次。
主板背面，标注由AT&S(奥地利技术及系统技术公司，欧洲最大印刷电路板制造商)制造，这在之前苹果产品的PCB上也是罕见的。
主板宽度为11厘米左右，约占整机宽度的60%。
移除主板上的屏蔽罩。
可以看到，主板上的芯片标识已经和之前的样机有了明显区别。
苹果Apple A4处理器编号为N26CGM0T 1007 APL0398 ******** YNL184A2 1004 K4X2G643GE。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苹果iPad平板电脑拆机组图，看看iPad的内部构造和零件
今天送上著名“败家”网站iFixit的苹果iPad平板电脑拆机组图，我们看看iPad的零件和内部构造。
iPad外部没有螺丝，所以…直接撬开屏幕
小心别弄断排线，第一眼就看到大号的电池
苹果iPad被分成前后两块，重量差不多，苹果把产品的重心控制的很精确
前半部分面板，主要就是iPad的屏幕了
后部面板，iPad主机的零件大多集中于此
断开苹果iPad屏幕数据线
断开苹果iPad电源、音量和屏幕旋转锁定按钮的连线
取下苹果iPad主板固定螺丝
苹果iPad主板露出来了，现在只能看到PCB板和芯片外的电磁屏蔽层
苹果iPad主板反面
苹果iPad主板宽度为11厘米左右，约占整机宽度的60%
拆下苹果iPad主板上的电磁屏蔽层
终于看到苹果iPad的芯片了，最醒目的是Apple A4处理器和2颗三星的Flash闪存。
注意，iPad和iPhone 3GS一样，也是256M RAM内存，不是此前传说的512M。
苹果iPad主板芯片特写，除了Apple A4处理器和2颗Flash芯片，还可见Broadcom
BCM5973以及德州仪器CD3240A1芯片
苹果iPad主板背面芯片特写
取下苹果iPadDock接口数据线的固定螺丝
取下苹果iPadDock接口数据线
苹果iPad的Dock接口数据线集成了Dock接口、Home按键触点以及WiFi、蓝牙模块，
但没有GPS
苹果iPad的WiFi、蓝牙模块和天线
苹果iPad内置音箱，双喇叭的
苹果iPad的3.75V，24.8Wh的锂聚合物电池，加上专门设计的Apple A4处理器，以及高效的操作系统，iPad正常使用时间可以达到10小时以上。
苹果iPad的电池背面，可以看到2颗电芯
苹果iPad背部后壳，中间那块特殊的面板对应的是苹果Logo，同时也是各个天线的出口（全金属机身电磁屏蔽，只能在苹果标志处放置天线）
打开苹果Logo所在区域，就能看到几根天线
拆下苹果iPad屏幕边框的螺丝
这就是“Home”按钮对应的地方
苹果iPad平板电脑顶部的光线传感器
苹果iPad平板电脑预留的摄像头位置
苹果iPad平板电脑屏幕和机身之间是胶粘的，撬开即可
苹果iPad平板电脑屏幕和机身分离
拆完了，苹果iPad零件“全家福”。
