热式气体质量流量计
热式质量流量计
热式质量流量计热式质量流量计【热式质量流量计性能特点】：热式气体质量流量计是利用热传导原理测量气体质量流量的仪表。
热式质量流量计的传感器由两个基准级热电阻(铂RTD)组成。
一个是质量速度传感器T1，一个是测量气体温度变化的温度传感器T2。
当这两个RTD置于被测气体中时，其中传感器T1被加热到气体温度以上的一个恒定的温差，另一个传感器T2用于感应被测气体温度。
随着气体质量流速的增加，气流带走更多热量,传感器T1的温度下降，要维持T1、T2恒定的温度差，T1的加热功率就要增大。
根据热效应的金氏定律,加热功率P、温度差△T〔T1-T2〕与质量流量Q有确定的数学关系式。
P/△T=K1+K2 f(Q)K3K1、K2、K3是与气体物理性质有关的常数。
【热式质量流量计的应用】：●氧气、氮气、氢气、氯气及多组分气体测量。
●高炉煤气、焦炉煤气测量。
●烟道气测量。
●沼气、水处理中的曝气和氯气测量。
●压缩空气测量。
●天然气，液化气，火炬气，等气体流量测量●电厂高炉的一次风、二次风流量测量●矿井下通风或排风系统流量测量【热式质量流量计特点】：●测量气体质量流量，无需温度、压力补偿。
●量程比大，测量流速范围：0.1Nm/s～100Nm/s。
●无压力损失，适用截面积的任意形状管道。
●耐腐蚀型传感器，适合测量腐蚀性气体。
●插入式传感器可以在线安装和维护。
●全量程段的专家算法，保证了测量的准确度。
适于贸易结算或气体检漏。
●液晶显示器：8位字段式+24位提示符。
●测量显示:质量流量、标况体积流量、累计流量、北京时间、累计运行时间。
●瞬时流量最大显示值：999999.9 ●累计流量最大显示值：99999999×103 ●信号输出：4～20mA、RS-485●内置MENU〔菜单〕、CUS〔光标移动〕、UP〔数值增加〕、ENT〔确认〕四个按键，用于参数的设定。
热式气体质量流量计由一体式流量转换器、流量传感器组成。
按流量传感器的型式分为：插入式和管段式热式气体质量流量计。
热式气体质量流量计-360百科
热式气体质量流量计-360百科热式气体质量流量计是利用热扩散和热分布的原理，利用气体带走热量的多少来计算流量。
其测量结果受温度、压力变化影响较小，量程比可达到30∶1，安装方式为插入式，基本没有压力损失，适用于测量介质组分比较稳定的干燥气体的流量。
1、工作原理：大流量：热扩散原理，利用气体带走多少热量决定流量；小流量：热分布原理；2、系统组成：简单无活动部件、常温一体化、高温分体式；3、适用测量介质：干燥气体，介质组分稳定；4、系统误差：±1% 质量流量精度；5、系统智能化：多项参数修改，智能化；6、检定：工厂标定数据储存在仪表里，可以现场检定仪表性能，结果可溯源；7、量程比：大量程比，保证精度的前提下30∶1；8、流量结果：质量流量，温度、压力变化影响小；9、温压补偿：不需要；10、安装：小口径：管道式；大口径：插入式；安装简单快捷：不需要保温\导压管路，前后；直管段：3D/5D；安装成本低：在管道360范围内任何角度都可以安装；11、维护：属于免维护型，如需维护，可以实现在线不停产插拔维护；12、工厂标定：密闭环路模拟实际工况标定每一台都要实际标定；13、响应时间：1s；14、压力损失：插入式基本没有压力损失；15、系统重复性：重复性较好；16、温度对测量系统精度的影响：在±25℃范围内，±0.04 %FS；在±25～50℃范围内，±0.06 %FS；17、压力对测量系统精度的影响：压力变化0.006895MPa，精度影响0.02% FS；18、系统造价：性价比非常高，小口径相对价格高，大口径比孔板产品还便宜。
e+h热式气体质量流量计说明书
e+h热式气体质量流量计说明书E+H热式气体质量流量计说明书一、产品概述E+H热式气体质量流量计是一种先进的仪器设备，用于测量气体的质量流量。
它采用了热敏电阻元件和微处理器技术，具有高精度、快速响应和稳定可靠的特点。
本说明书将为用户提供关于E+H热式气体质量流量计的详细信息、技术参数和使用指导。
二、产品特点1. 高精度：E+H热式气体质量流量计具有极高的测量精度，可满足各类工业应用的要求。
2. 快速响应：该流量计采用了先进的传感器技术，能够实时、准确地反映气体流量的变化。
3. 稳定可靠：产品采用优质材料和结构设计，具有良好的耐用性和长期稳定性。
4. 易于安装和维护：流量计设计紧凑，安装方便，维护简单，可以提高工作效率。
三、技术参数1. 测量范围：- 气体种类：适用于多种气体，包括但不限于空气、氮气、氧气等。
- 流量范围：0.1~1000 L/min。
2. 精度：- 测量精度：±0.5% FS。
- 温度精度：±1℃。
3. 输出方式：- 信号输出：4~20mA模拟信号、RS485数字信号。
- 通信协议：Modbus、HART等。
4. 工作温度：- 气体温度：-20℃~60℃。
- 环境温度：-40℃~85℃。
5. 工作电源：- 直流供电：24VDC。
- 消耗功率：≤2.5W。
四、使用注意事项1. 安装位置：应选择在通风良好、无腐蚀性气体和辐射源的环境中安装。
2. 电气连接：正确接线，确保电源、信号和地线连接牢固可靠，避免因接触不良或短路等问题导致测量不准确。
3. 清洁维护：定期清洁流量计表面，防止灰尘和污垢积累影响测量精度。
注意保护传感器，避免碰撞和损坏。
4. 校准和维修：根据需要进行定期校准，检查仪器的正常运行状态。
如有故障或异常，应联系售后服务中心进行维修或更换部件。
五、应用领域E+H热式气体质量流量计广泛应用于化工、石油、制药、电力、环保等领域，用于气体供应系统、燃气计量、工艺控制等方面。
热式气体质量流量计-百度百科
热式气体质量流量计-百度百科一、概述嘉可仪表JK系列热式气体质量流量计是利用热传导原理测流量的仪表。
热式气体质量流量计采用恒温差法对气体质量流量进行准确测量。
具有体积小、数字化程度高、安装方便，测量准确等优点。
二、工作原理热式质量流量计由传感器和信号分析、处理与控制单元两部分构成。
传感器一部分测量温度，而另一部分用于加热。
前者监控实际过程温度值；后者维持一恒定温度值，使其总是高于实际过程温度且与该过程温度保持恒定的温度差。
气体的质量流量越大，冷却效应就越大，维持差分温度所需的能量也就越大。
因此，通过测量加热器的能量便可得出被测气体的质量流量。
三、热式气体质量流量计产品特点：1、真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。
可得到气体的质量流量或者标准体积流量。
2、宽量程比，可测量流速高至100Nm/s底至0.5Nm/s的气体，可以用于气体检漏。
3、抗震性能好使用寿命长。
传感器无活动部件和压力传感部件，不受震动对测量精度的影响。
4、安装维修简便。
在现场条件允许的情况下，可以实现不停产安装和维护。
（请参见安全注意事项）5、数字化设计。
整体数字化电路测量，测量准确、维修方便。
6、采用RS-485通讯，或HART通讯，可以实现工厂自动化、集成化。
四、适用范围1、压缩空气2、锅炉房或干燥机中的天然气3、酿酒厂中的二氧化碳气体4、污水处理厂中的沼气和曝气5、生成气体（如氩气、氮气、二氧化碳、氦气、氧气）6、气体泄露检测嘉可仪表生产的热式气体质量流量计可以测量氧气、氮气、二氧化碳、天然气、压缩空气、煤气、沼气等各种气体（乙炔除外），嘉可仪表JK系列热式气体质量流量计种类齐全，有管道式热式气体质量流量计、插入式热式气体质量流量计、高温型热式气体质量流量计、高压型热式气体质量流量计、一体式热式气体质量流量计、分体式热式气体质量流量计等。

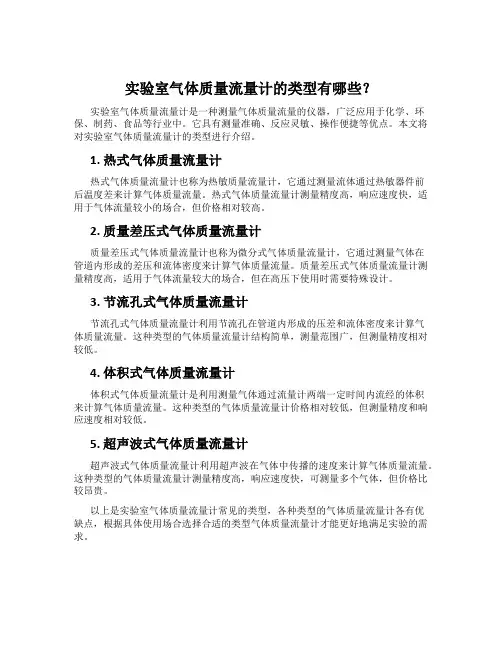

实验室气体质量流量计的类型有哪些？
实验室气体质量流量计的类型有哪些？
实验室气体质量流量计是一种测量气体质量流量的仪器，广泛应用于化学、环保、制药、食品等行业中。
它具有测量准确、反应灵敏、操作便捷等优点。
本文将对实验室气体质量流量计的类型进行介绍。
1. 热式气体质量流量计
热式气体质量流量计也称为热敏质量流量计，它通过测量流体通过热敏器件前
后温度差来计算气体质量流量。
热式气体质量流量计测量精度高，响应速度快，适用于气体流量较小的场合，但价格相对较高。
2. 质量差压式气体质量流量计
质量差压式气体质量流量计也称为微分式气体质量流量计，它通过测量气体在
管道内形成的差压和流体密度来计算气体质量流量。
质量差压式气体质量流量计测量精度高，适用于气体流量较大的场合，但在高压下使用时需要特殊设计。
3. 节流孔式气体质量流量计
节流孔式气体质量流量计利用节流孔在管道内形成的压差和流体密度来计算气
体质量流量。
这种类型的气体质量流量计结构简单，测量范围广，但测量精度相对较低。
4. 体积式气体质量流量计
体积式气体质量流量计是利用测量气体通过流量计两端一定时间内流经的体积
来计算气体质量流量。
这种类型的气体质量流量计价格相对较低，但测量精度和响应速度相对较低。
5. 超声波式气体质量流量计
超声波式气体质量流量计利用超声波在气体中传播的速度来计算气体质量流量。
这种类型的气体质量流量计测量精度高，响应速度快，可测量多个气体，但价格比较昂贵。
以上是实验室气体质量流量计常见的类型，各种类型的气体质量流量计各有优
缺点，根据具体使用场合选择合适的类型气体质量流量计才能更好地满足实验的需求。
e+h热式气体质量流量计说明书
e+h热式气体质量流量计说明书E+H热式气体质量流量计是一种广泛应用于工业领域的气体流量测量仪器。
它能够准确测量气体流量，并提供可靠的数据，帮助用户实现流程监测和控制。
该热式气体质量流量计采用热敏电阻传感器作为测量元件，通过测量传感器与流体接触后的温度差，来计算出气体的质量流量。
热敏电阻传感器受到气体流过时的冷却或加热效应，从而导致其温度发生变化。
通过测量温度变化，我们能够获取气体的流速，并将其换算为质量流量。
E+H热式气体质量流量计具有以下特点和优势：1.高精度测量：采用先进的传感器和算法，能够提供高精度的流量测量结果。
其测量误差通常在±1%以内。
2.宽测量范围：该流量计能够适应不同工况下的测量需求，测量范围可以根据用户的实际应用需求进行选择和调整。
3.抗干扰能力强：该流量计能够有效克服温度、压力、湿度等环境因素对测量结果的影响，确保测量的稳定和准确性。
4.快速响应：该流量计具有快速的响应时间，能够实时监测和反馈气体流量的变化。
用户可以根据实际需要进行流程控制和调节。
5.易于安装和维护：该流量计采用简单的结构设计，安装和维护操作简便方便。
一般情况下，只需连接电源和信号线即可正常工作。
6.多种接口选配：该流量计提供多种接口选配，包括模拟信号输出、数字通信接口等，满足不同用户的应用需求。
E+H热式气体质量流量计广泛应用于石化、烟气排放、环保、气象观测、生物制药等行业领域。
主要的应用场合包括：燃气供应计量、燃烧过程监测、气体流程控制、工业废气排放监测等。
总之，E+H热式气体质量流量计是一种功能强大、性能稳定的气体流量测量仪器。
它能够帮助用户实现流程监测和控制，提高生产效率和产品质量。
在各种工业应用中，它发挥着重要的作用，并受到用户的广泛认可和应用。
热式气体质量流量计工作原理
热式气体质量流量计工作原理
热式气体质量流量计（或称热式流量计）是利用传感器受流体冷却效应变化来测量气体质量流量的仪器。
热式流量计通常由两个传感器组成，一个作为“加热器”，另一个作为“测温器”。
传感器通常采用可供直流通电的纯电阻丝或薄膜材料制成。
工作原理如下：
1. 加热器传感器：加热器被通电，使得传感器加热到设定温度，保持一个稳定的热平衡。
当气体流过加热器传感器时，气体带走了一部分热量，导致传感器温度降低。
2. 测温器传感器：测温器传感器位于加热器传感器的下游。
该传感器被设计为只测量气体的温度，而不受气体质量流量的影响。
3. 温差测量：通过测量加热器和测温器之间的温差来确定气体质量流量。
当气体流量增加时，气体带走的热量也增加，导致加热器温度下降更多，从而增加了加热器与测温器之间的温差。
4. 测量和计算：根据加热器与测温器之间的温差以及已知的加热器特性和气体性质，可以计算出气体的质量流量。
值得注意的是，热式流量计对气体的物性参数要求较高，如气
体密度、比热容等。
因此，在使用热式流量计时需要提供准确的气体物性参数，以获得更准确的流量测量结果。
热式气体质量流量计原理和标定过程
热式气体质量流量计原理和标定过程热式气体质量流量计是一种常用的流体测量仪器，广泛应用于工业和实验室等领域。
它通过测量气体在流动过程中的热传导和冷却效应来确定气体的流速和质量流量。
本文将详细介绍热式气体质量流量计的原理和标定过程。
一、热式气体质量流量计的原理热式气体质量流量计的原理基于绝热条件下气体的热传导效应。
当气体流经热敏元件时，由于传热系数不同，导致热敏元件的温度产生变化。
根据流动气体的传热方程，可以得到流过热敏元件的气体流量和质量流量。
热式气体质量流量计的核心部件是热敏元件，通常采用铂丝或薄膜材料制成。
当气体流经热敏元件时，热敏元件受热后温度升高，然后通过传感器测量温度的变化，再根据气体的传热原理计算出流量和质量流量。
二、热式气体质量流量计的标定过程1.准备工作：首先需要准备标定装置，包括标定管道、标定阀门、标定仪表等设备。
接着对流量计进行吹扫清洗，确保测量精度。
2.标定装置安装：将标定装置连接到被测气体管道，确保连接紧密，避免漏气。
3.参数设置：将标定仪表的参数设置为被测气体的类型和流量范围，同时确定标定温度和压力。
4.标定过程：打开标定阀门，调节流量，使其逐渐增大，同时读取标定仪表的数据，记录下流量计的输出信号和被测气体的实际流量。
5.数据处理：根据标定数据，进行曲线拟合和数据处理，得到流量计的输出标定曲线和误差范围。
6.标定结果验证：通过再次调节流量并比对实际测量值和标定曲线的输出值，确认标定结果的准确性。
热式气体质量流量计的标定是保证其准确测量的重要环节。
只有经过严格的标定过程，才能确保流量计的测量结果准确可靠。
三、热式气体质量流量计的应用热式气体质量流量计主要应用于工业生产中的气体流量测量和控制，广泛用于化工、冶金、石油、天然气等领域。
它具有测量精度高、稳定性好、响应速度快等优点，是流体测量领域中的重要仪器之一。
在实验室领域，热式气体质量流量计也被广泛应用于科研领域的气体流量测量和控制。
热式质量流量计
热式质量流量计【热式质量流量计性能特点】：热式气体质量流量计是利用热传导原理测量气体质量流量的仪表。
热式质量流量计的传感器由两个基准级热电阻(铂RTD)组成。
一个是质量速度传感器T1，一个是测量气体温度变化的温度传感器T2。
当这两个RTD置于被测气体中时，其中传感器T1被加热到气体温度以上的一个恒定的温差，另一个传感器T2用于感应被测气体温度。
随着气体质量流速的增加，气流带走更多热量,传感器T1的温度下降，要维持T1、T2恒定的温度差，T1的加热功率就要增大。
根据热效应的金氏定律,加热功率P、温度差△T（T1-T2）与质量流量Q有确定的数学关系式。
P/△T=K1+K2 f(Q)K3K1、K2、K3是与气体物理性质有关的常数。
【热式质量流量计的应用】：●氧气、氮气、氢气、氯气及多组分气体测量。
●高炉煤气、焦炉煤气测量。
●烟道气测量。
●沼气、水处理中的曝气和氯气测量。
●压缩空气测量。
●天然气，液化气，火炬气，等气体流量测量●电厂高炉的一次风、二次风流量测量●矿井下通风或排风系统流量测量【热式质量流量计特点】：●测量气体质量流量，无需温度、压力补偿。
●量程比大，测量流速范围：0.1Nm/s～100Nm/s。
●无压力损失，适用已知截面积的任意形状管道。
●耐腐蚀型传感器，适合测量腐蚀性气体。
●插入式传感器可以在线安装和维护。
●全量程段的专家算法，保证了测量的准确度。
适于贸易结算或气体检漏。
●液晶显示器：8位字段式+24位提示符。
●测量显示:质量流量、标况体积流量、累计流量、北京时间、累计运行时间。
●瞬时流量最大显示值：999999.9●累计流量最大显示值：99999999×103●信号输出：4～20mA、RS-485●内置MENU（菜单）、CUS（光标移动）、UP（数值增加）、ENT（确认）四个按键，用于参数的设定。
热式气体质量流量计由一体式流量转换器、流量传感器组成。
按流量传感器的型式分为：插入式和管段式热式气体质量流量计。
关于热式气体质量流量计量原理
关于热式气体质量流量计量原理热式气体质量流量计（Thermal Mass Flow Meter）是一种利用热量传导原理测量气体质量流量的设备。
它适用于测量各种气体的流量，包括常见气体、腐蚀性气体和高纯度气体等。
热式气体质量流量计的基本原理是通过测量气体通过测量管时的热量转移来确定气体的质量流量。
该装置由两个传感器组成，一个称为热丝传感器，另一个是温度传感器。
热丝传感器被加热，当气体通过测量管时，气体带走热量，导致热丝传感器的温度下降。
温度传感器用于测量热丝传感器的温度变化，并将其转换为电信号。
根据热量传导原理，当气体的质量流量增加时，热丝传感器上的温度下降的速率也会增加。
通过测量热丝传感器的温度变化率，可以计算气体的质量流量。
基本的计算公式如下：Qm=C*(Ts-To)其中，Qm表示气体的质量流量，C是一个常数，Ts是热丝传感器的温度下降速率，To是环境温度。
热式气体质量流量计有多种型号和结构，常见的有热丝式、热板式和热膜式三种。
不同类型的气体质量流量计基本原理相同，但具体实现方式略有不同。
热丝式气体质量流量计是最常见的类型之一、它由一个薄丝电阻加热器、两个温度敏感电阻和一个测量管组成。
薄丝电阻加热器通过加热薄丝来保持其温度不变，以消除环境温度的影响。
当气体通过测量管时，它带走薄丝上的热量，导致温度下降。
两个温度敏感电阻被用来测量热丝的温度变化。
通过测量这些温度变化，可以确定气体的质量流量。
热板式气体质量流量计是另一种常见的类型。
它由一个加热电阻、两个温度敏感电阻和一个热板组成。
热板被加热电阻加热，保持其温度不变。
当气体通过热板时，它带走热量，导致热板的温度下降。
两个温度敏感电阻用于测量温度的变化。
通过测量温度变化，可以确定气体的质量流量。
热膜式气体质量流量计是一种较新的技术，它利用微型薄膜作为传感器。
热膜通过热阻变化来识别流体的质量流量。
热膜和热丝式、热板式相比，具有更低的热容灵敏度和响应时间。
热式气体质量流量计的分类
热式气体质量流量计的分类（1）根据测量原理，将流量计分为热分布式气体流量计和热耗散式气体流量计。
这两类流量计测量原理的区别主要是在于热源作用位置和流体与热源之间的热量作用不同。
热分布式流量计利用气体流动传递热量，通过改变被测量管道上的温度分布情况，根据热量换算关系测量气体流量。
而热耗散式流量计则遵循的是热力学中的金氏定律，因此此类流量计又称为金氏流量计。
（2）根据安装方式、传感器结构，流量计可以分为插入式和管段式热式气体流量计。
插入式流量计的测量方式是将测量探头插入待测流体管道内，传感器检测探头采集的信号通过转换器进行处理，按一定的关系换算成实际流量并通过可视化屏幕显示。
插入式流量计适用于对大、中型管道以及特大型管道的流量测量上。
管段式气体流量计的测量方式是将将测量探头部分固定在一段标准管道内，在使用时，必须要在实际流体管道上转接上标准管道，分布式热式流量计多采用管段式测量方法，无论是插入式流量计还是管段式流量计，都是采取接触式测量，将传感器测量探头与被测介质直接接触。
（3）基于测量电路实现方式和检测变量，流量计可以划分为恒温差型和恒功率型。
恒温差型流量计通过电路设计使得传感器探头间保持恒定温度差，气体体积流量通过时带走了热量打破了系统热平衡，为了维持温度差稳定，传感器探头功率变化，通过该变化可以判断气体体积流量。
恒功率型热式气体质量流量计则是维持测量电路总加热功率不变，通过测量探头间的温度变化，使流量与温度差值之间体现一定的关系，以此为依据而设计的流量计。
（4）基于传感器是否接触被测介质，流量计可以划分为接触式和非接触式。
接触式热式气体质量流量计传感器探头直接与被测介质接触，适用于天然气、煤气等非腐蚀性气体测量，非接触式热式气体质量流量计的测量介质通常具有腐蚀性/毒性，不可直接接触传感器探头。
热式气体质量流量计
25.67m3/h
+
466.5 m3
32% !
SET
DOWN
UP
ENTER
FLOW
VIR
VO
VIRVO® Process Measurement and Control For Yours
25.67m3/h
+
466.5 m3
32% !
SET
DOWN
UP
ENTER
FLOW
PRO
压缩空气流量测量
一台新式的空压机将百分之九十的电能转换成热能，而仅仅将百 分之十转换成压缩空气，这也使得压缩空气比电还要贵十倍。通 过测量压缩空气的流量，才能提供系统的运行效率。检测各工艺 管道的气体流量分配情况，才能更好的地减少能耗和成本。
UP
ENTER
有效测量，并将这些数据值送到DCS系统，不但可对天然气的流
FLOW
量进行修正，同时也可以计算出它们内部的分配情况和热能放射
率等。VF10通过精确的测量控制，从而实现优化燃烧，减少了
污染气体的排放。
直接测出质量流量 量程比宽，计量更精确。 低流速灵敏
沼气/发酵气测量
沼气以及发酵容器中的废气是一种饱和的甲烷和二氧化碳的混合 物，由于流速和压力都很低，所以通常很难用其他的流量仪表来 测量它的流量。而热式气体质量流量计正是利用了其最卓越的低 流速灵敏的特点，成为测量这类气体最优的选择。
% change
100 75
50 25
0 0
CБайду номын сангаасA
CTA
10 20 30 40 seconds
50 60
P
使用最好的产品
使用最好的产品是有效控制生产过程的必要保证。VIRVO是热式质量流量计在工业领域应用的推广者，不断致力于将最新的技术应用于产品 中，开发出了具有更高性能的优化产品，以合理的价格向用户提供准确、可靠的热式质量流量仪表，为用户提供最好的服务。
热式气体质量流量计-全球百科
热式气体质量流量计-全球百科
一、概述
热式气体质量流量计基于传热原理，通过检测管道内流体与流量传感器之间的热量交换关系来测量流量。
热式气体质量流量计具有压损低、量程大、高精度和高可靠性、无可动部件且可用于极低气体流量监控和控制等优点。
热式气体质量流量计能测量极低的流量，在线式可以测量0.008m/s的流体。
目前嘉可仪表JK型热式气体质量流量计电路基于微控制器方案，以单片机或DSP为核心处理单元，负责传感器的驱动、恒温差或恒功率闭环控制、信号采样、线性化修正、V/I转换等。
这种方式运算精度高、系统集成性好、用户界面友好。
二、工作原理
热式气体质量流量计可分为：恒温差法和恒功率法。
从热式气体质量流量计的发展历史来看，恒温差式流量计更先应用于实际工业的介质测量，但是随着生产要求的不断提高，恒温差式流量计已经很难满足一些特殊生产的需要，这就使恒功率式流量计成为重点的研究方向。
恒功率热式气体质量流量计测量原理是在需要被测的流体中布置热源以及传感器，可根据所需要精度不同选择不同的精度的传感器，但布置在流体中的两个传感器必须一致，并且固定在热源两侧，使用恒压源对热源进行加热，由于对流换热以及流速的影响，会使得两个温度传感器的阻值不同，即温度不同。
温度传感器通过惠斯通电桥进行
差分放大，由于两个温度传感器的阻值不同会导致电桥不平衡，继而通过测量电桥的电压来反映流体流量。
热式气体质量流量计出厂前是如何调试的 气体质量流量计常见问题解决方法
热式气体质量流量计出厂前是如何调试的气体质量流量计常见问题解决方法热式气体质量流量计出厂前是如何调试的热式气体质量流量计的实在调试内容:热式气体质量流量计可测量空气、氮气、二氧化碳、甲烷等多种单一组分或组分确定的混合气体,流量计出厂时一般以氮气或空气作介质进行检定。
假照实际测量介质与检定介质不同,则需要进行流量换算。
对于流量换算处理,有两种情形要分别对待。
1、热式气体质量流量计在出厂前,生产厂依据用户实际使用的气体成分,首先将实际气体的流量转换成了氮气或空气的对应流量,然后用氮气或空气作检定介质进行了标定。
这样标定的热式气体质量流量计,用户在使用中,直接显示、输出的就是实际使用的气体的流量,而不需要再作换算。
2.热式气体质量流量计出厂前用氮气或空气标定时未作上述流量转换,这样标定出来的流量计就适用于氮气或空气介质,当将该流量计用于测量另一种实际气体时,就必需进行流量换算。
即用该流量计的指示流量乘以实际介质的传感器转换系数才得到实际气体的流量。
不同气体由于定压比热容不同而具有不同的传感器转换系数,调试时需注意换算。
热式气体质量流量计在出厂前的调试中,要进行零点调整、量程调整和响应时间调整。
零点调整应在将热式气体质量流量计于管线上联接妥当、按测量要求组态好并预热20min,温度稳定后进行。
通过调整零点电位器,使其在零流量下显示为零,或通过变送器有关程序使其在零流量时输出信号符合技术要求。
在实际安装状态及环境条件下,应作现场零点调整。
这是由于现场安装环境温度与出厂前试验室调整吋温度有所不同,另外,管线压力与安装状态的变化也会对式气体质量社零点指示产生确定的影响。
热式气体质量流量计的技术特点是怎样的？热式气体质量流量计一般用中大型管道气体的计量与监控。
安装便利、可在线安装。
是一种先进的智能精密质量流量测量仪表。
可直接用来测量管道中介质的质量流量及总量、体积流量及总量、介质的密度、温度、溶液的浓度以及较均匀混合的两种液体各自的浓度等参数。
e+h热式气体质量流量计说明书
e+h热式气体质量流量计说明书一、产品简介E+H热式气体质量流量计（以下简称流量计）是一种能够测量气体质量流量的仪器。
它采用了热式测量技术，通过测量气体通过传感器时的热量传递进行质量流量计算。
该流量计具有精度高、响应速度快、抗干扰能力强等特点，适用于多种气体的流量测量。
二、产品特点1.高精度测量：该流量计具有高精度的测量能力，能够满足工业生产中对气体流量的准确测量要求。
2.快速响应：流量计的传感器具有快速响应的特点，能够及时反映气体流量的变化，保证实时监测和控制。
3.抗干扰能力：流量计采用了先进的电热传感器技术，具有良好的抗干扰能力，能够在复杂的工作环境下稳定工作。
4.易于安装和维护：流量计采用了紧凑型设计，安装方便，占据空间小，同时维护简单，可减少维修成本和工作停机时间。
5.多种气体适用：流量计可适用于多种气体的流量测量，如空气、天然气、溶解氧等，具有良好的通用性。
三、产品参数1.测量范围：0-1000 T/h2.精度等级：0.5%、1.0%3.工作温度：-20℃~+100℃4.工作压力：0.6MPa~2.5MPa5.输出信号：4-20mA、RS485、HART等四、使用方法1.安装流量计时，请确认气体的流向与流量计箭头方向一致，以免影响测量精度。
2.根据实际需求，选择合适的测量范围和精度等级。
3.在连接管路前，请先清洁管路，并检查管道是否有泄漏。
4.连接电源并通电，启动流量计，根据需要设置输出信号类型和范围。
5.测量时，请确保气体流量计在规定的温度和压力范围内工作，避免超出测量范围。
6.定期对流量计进行校准和维护，以保证其测量精度和可靠性。
五、注意事项1.使用时请勿超过流量计的最大测量范围，以免损坏仪器。
2.使用过程中如发现异常情况，请及时停止使用并联系售后服务中心进行维修。
3.请勿在高温或有腐蚀性气体的环境中使用该流量计。
4.请勿随意拆卸流量计，以免影响测量精度或导致仪器损坏。
5.使用前请仔细阅读本说明书，并按照要求正确操作和使用。
消除热式气体质量流量计零漂的方法
消除热式气体质量流量计零漂的方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!第一部分：基础知识。
1.1 热式气体质量流量计的工作原理。
热式气体质量流量计检定规程
热式气体质量流量计是一种常用的流量计量仪器，用于测量气体的质量流量。
为确保热式气体质量流量计的准确性和可靠性，在使用前需要进行检定。
以下是热式气体质量流量计的检定规程：
检定前准备：检定前需要确认热式气体质量流量计的型号、精度等技术参数，并准备好检定所需的标准气体和检定设备。
同时，需要检查热式气体质量流量计的外观和内部结构是否完好无损。
检定环境：检定热式气体质量流量计需要在恒温恒湿的环境下进行，确保温度和湿度的稳定性。
同时，需要避免外界干扰和电磁干扰，保证检定的准确性。
检定流程：首先，将标准气体经过过滤器过滤后送入热式气体质量流量计，记录流量计显示的质量流量值。
然后，将标准气体经过重量计称重，并记录称重值。
根据称重值和流量计显示的质量流量值计算出热式气体质量流量计的准确度和误差。
检定结果评估：根据检定结果评估热式气体质量流量计的准确度和误差是否符合标准要求。
如果符合要求，则将检定结果记录并出具检定报告。
如果不符合要求，则需要对热式气体质量流量计进行维修或更换。
总之，热式气体质量流量计的检定规程需要在恒温恒湿的环境下进行，采用标准气体和检定设备进行检定，并根据检定结果对其准确度和误差进行评估，以确保其测量结果的准确性和可靠性。
热式气体质量流量计原理和标定过程
热式气体质量流量计原理和标定过程热式气体质量流量计是一种常用的流量测量仪器，用于测量气体在管道中的流量。
其原理是通过测量气体通过加热丝导致的温度变化来计算气体的质量流量。
在工业生产中，热式气体质量流量计被广泛应用于石油化工、制药、食品加工等领域。
本文将介绍热式气体质量流量计的原理和标定过程。
一、热式气体质量流量计的原理热式气体质量流量计的原理基于加热丝所受的对流冷却作用。
当气体流过加热丝时，气体流速越快，对流冷却作用越强，导致加热丝的温度降低。
测量加热丝受冷却作用后的温度变化，即可计算出气体的质量流量。
热式气体质量流量计的工作原理可以用以下公式表示：\[Q=MC_p\Delta T\]其中，Q为流量，M为气体质量，C_p为定压比热，ΔT为温度变化。
热式气体质量流量计的测量原理是利用加热丝受到的冷却作用来判断气体流量，其准确性受到温度的影响。
因此，要保证测量的准确性，需要对热式气体质量流量计进行定期的标定。
二、热式气体质量流量计的标定过程热式气体质量流量计的标定过程通常分为实验室标定和现场标定两种方式。
1.实验室标定实验室标定是指将热式气体质量流量计安装在标定装置上，以标准流量作为输入，通过比对测量结果与标准流量值的差异，来确定流量计的准确性。
实验室标定需要精密的标准流量仪器和标准气体，因此成本较高，但标定结果准确可靠。
2.现场标定现场标定是指将热式气体质量流量计直接安装在流体管道上，利用相关的标定设备进行标定。
现场标定相对于实验室标定来说更加方便和经济，但标定结果可能受到环境条件和流体状况的影响。
因此，在实际应用中，一般会根据需要选择实验室标定和现场标定相结合的方式进行标定。
无论采用何种方式，热式气体质量流量计的标定过程都需要以下步骤：1)准备工作在进行标定之前，需要对设备和标准气体进行检查，并将相关仪器调整到标定状态。
2)标定参数设置设定标定参数，如温度、压力、流速等，以确定标定的范围和精度。
e+h热式气体质量流量计说明书
e+h热式气体质量流量计说明书e+h热式气体质量流量计是一种高精度的流量测量仪器，通过热敏电阻传感器来实现气体质量流量的测量。
它在工业生产中具有广泛的应用，可以用于测量各种气体的流量，如空气、氮气、氧气等。
本文将对e+h热式气体质量流量计的工作原理、特点和使用注意事项等进行详细介绍。
首先，我们来了解一下e+h热式气体质量流量计的工作原理。
该流量计利用热敏电阻传感器来测量气体的质量流量，其工作原理基于传热定律。
当气体流经热敏电阻传感器时，气体会带走传感器表面的热量，导致传感器温度降低。
通过测量传感器表面的温度变化，可以确定气体的流量。
e+h热式气体质量流量计具有高灵敏度和稳定性，能够实现对气体质量流量的准确测量。
其次，e+h热式气体质量流量计具有许多特点。
首先，它具有高精度和高可靠性，能够满足工业生产对流量测量的严格要求。
其次，该流量计具有良好的抗干扰能力，不受环境因素的影响，可以在各种恶劣的工作环境中稳定运行。
此外，e+h热式气体质量流量计还具有快速响应速度和广泛的测量范围，适用于多种气体的流量测量需求。
在使用e+h热式气体质量流量计时，需要注意以下几点。
首先，要保持流量计的清洁和整洁，定期清洁传感器表面，以确保测量的准确性。
其次，需要定期校准流量计，以确保其测量结果的准确性和稳定性。
另外，在安装和使用过程中，要避免将流量计暴露在高温、高湿或腐蚀性气体中，以防止对其造成损坏。
总的来说，e+h热式气体质量流量计是一种高精度、高可靠性的流量测量仪器，具有广泛的应用前景。
使用者在使用和维护该流量计时，需要注意以上几点，以确保其正常运行和准确测量气体质量流量的能力。
希望本文对读者对e+h热式气体质量流量计有所帮助，谢谢阅读。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用数字万用表对 4-20mA 输出进行调整。 1．将数字万用表调到电流挡，将万用表串接到端子 GND 和流量 V 之间。 2．按下 SHIFT 键，数码管出现“2”时释放，按下 UP 键确认功能并浏览当 前值，再次调整 INC 或 DEC 键直到万用表上显示在 19.98 和 20.02 之间。 同时按下 INC 和 DEC 键确认调整结束，显示“E”,并存储当前值，设定有 效。 调整期间，10 秒之内若没有任何操作，流量计回到运行模式。重复步骤 1）--3）。 温度通道电流零点调整 用数字万用表对 4-20mA 输出进行调整。 1．将数字万用表调到电流挡，将万用表串接到端子 GND 和温度“T”之间。 2．按下 SHIFT 键，数码管出现“3”时释放，按下 INC 键确认功能并浏览 当前值，再次调整 INC 或 DEC 键直到万用表上显示在 3.98 和 4.02 之间。 同时按下 INC 和 DEC 键确认调整结束，显示“E”,并存储当前值，设定有 效。 调整期间，10 秒之内若没有任何操作，流量计回到运行模式。重复步骤 1）--3）。 温度通道电流满度调整 用数字万用表对 4-20mA 输出进行调整。 1．）将数字万用表调到电流挡，将万用表串接到端子 GND 和温度“T”之间。 2．）按下 SHIFT 键，数码管出现“4”时释放，按下 INC 键确认功能并浏览 当前值，再次调整 INC 或 DEC 键直到万用表上显示在 19.98 和 20.02 之间。 同时按下 INC 和 DEC 键确认调整结束，显示“E”,并存储当前值，设定有 效。 调整期间，10 秒之内若没有任何操作，流量计回到运行模式。重复步骤 1）--3）。 用户满量程调整 在调整用户满量程之前，必须先调整流量通道的零点和满度。出厂满量程 默认为 30m/s,假设用户满量程调整为 x m/s,这时需要调整输出电流为 y mA.两 者之间关系如下： y =流量通道零点校准值+(流量通道满度校准值-流量通道零点校准值)
H
Sai sors
在安装时可根据实际情况自主选择，在定货 时注明。
对于直接焊接在用户管道上的仪表，应
L1
仔细焊接端对接，以保证对接管道与测
L
量管直径相同，避免影响仪表精度。
Sai sors
Sai sors
焊接点
建议：用户在使用时，应遵照制造厂的要求安装。标准产品规 格见下表
４
口 径 DN DN DN
● 响应速度：1S
● 供电电压：24VDC±10%
● 工作压力：1.6Mpa （大于此范围可协议供货）
● 通讯接口：
RS232 可对所有参数进行设置及调整，并对主变量进行监测。RS485 可选
２
● 显示接口 按键允许用户现场设定流量量程和报警点以及校正流量、温度参数
可选流量积算仪：瞬时流量，累积流量，累积时间等 ● 防爆认证：idIICT4 二、安装 1.安装注意事项
ADVANCED AND EVER ADVANCING SAILSORS INSTRUMENTS
SAILSORS INSTRUMENTS
TF100 Thermal Mass Flowmeter
TF100 热式气体质量流量计 Instruction Manual 使用说明书
SAILSORS INSTRUMENTS LTD. BEIJING
● 准确度：±1％的读数±0.5％满量程
● 重复性：±0.5％的满量程
● 输出：流速：（4～20）mADC;温度：（4～20）mADC
输出阻抗：Rmax：(Vs -12)／0.02(Ω) 其中 Vs 为电源电压
高低限报警无源光隔输出(50V/150mADC)
● 温度系数：0.05%/1℃
● 压力影响：可以忽略
三、操作说明 1.功能简介 1.1 简述 1.2 使用仪表自带键盘完成功能 1.3 使用 PC 机完成功能 2.按键位置及定义 3.设定步骤 3.1 仪表键盘设定步骤 3.2 PC 机设定步骤
四、出厂设置及附件 五、选型指南 六、技术支持
故障分析与处理
维护 运输与贮存 客户服务
七、附录 附录 A.用户信息调查表
与转换器之间的电缆长度，虽然在电
CUST.TAG
路设计中已经避免了线阻的影响，但
由于电缆是专用的，因而不建议用户
在没有得到制造厂允许的条件下，任
意裁 减电缆长度
右图是分体式外型示意图
3.3 安装方向 安装带测量管的流量计时应使测量管上箭头与流体的流动方向保
持一致。 4.安装位置
建议：在安装仪表时，应远离弯头、阻碍物、变径、电磁阀等地方，以保证 有稳定的流场。
按 SHIFT 键循环显示功能序号，第一次按 INC 键确认此项功能，并浏 览该值。 用 INC 或 DEC 键设定新的参数。 同时按下 INC 和 DEC 确认设定参数，显示“E”结束。 按 SHIFT 键继续。 10 秒之后没有任何操作，显示“E”结束，返回运行模式。
设定流程：
运行模式
0 字段循环
分体式还要安装转换器，
CUST.TAG
在安装时注意不要任意裁减探头与转换器之间的
电缆长度，虽然在电路设计中已经避免了线阻的
影响，但由于电缆是专用的，因而不建议用户在
没有得到制造厂允许的条件下，任意裁 减电缆长
度
右图是分体式外型示意图
2.3 安装深度（一体式、分体式） 1）将锁紧头装置装入用户的管道内 2）探头插入长度应超过管道中心 1/2+25mm。
１
一、简介： 1.简述用途： 引进加拿大 SAILSORS 先进技术生产测量气体质量流量的流量计，传 统流量计需要温度、压力补偿来测量流体质量流量，而它无须温压补偿， 直接测出流体的质量流量。它的突出特点是：可以直接进行贸易结算；没 有活动部件；压力损失小；量程比宽；精度高；可靠性高；安装简单，操 作方便。广泛应用于石油、化工、医疗、热电厂、环保等行业。
● 按下图接线 ● 壳体必须接地以避免静电 ● 接线完毕，重新上好后盖
因为产品系列多，具体产品请参见 所附的随机说明书
4～20mA
高报警 COM
低报警 ＋流量 －地 ＋温度 大地 电源－ 电源＋
RXD
接线时注意： 1）流量报警输出地
点平有效，无源 光隔输出容量为 50V/150mADC 2）电流输出最大负 载 500 欧 姆 （24VDC） 3）电源额定消耗功 率小于 3W 4）使用串口时，应 避免带电插拔， 否则易损害仪表 本身串口及计算 机串口
1.1 温度极限： 在安装式时，要注意使用的温度范围，超出范围的应用可能在精度上 有所误差。
1.2 压力极限： 在安装式时，要注意使用的压力范围，禁止超出范围的应用，否则可 能产品损坏。
1.3 外壳保护：IP65
1.4 防爆要求： 按国标进行安装
在操作之前，一定关闭电源！！ 2. 插入式安装
一般情况下，在用户不注明的条件下，制造厂提供标准 M32 安装螺纹的 锁紧头进行安装，安装时应综合考虑现场的情况和制造厂的建议。
在安装时可根据实际情况自主 选择，在定货时注明。
右图所示为带锁紧头的安装事
90
例
除非有声明，标准皆为：探杆
长度为 500mm，传感器长度为
55mm
Sai sors
3/4"NPT管座
15
15
防爆接头 电缆
防爆管
管道截面中心
３
FIELD TERMINALS
2.2 分体式安装
分体式安装与一体式安装方法相同，只是
塞尔瑟斯仪表科技(北京)有限公司
目录
一、简介 1.简述用途 2.典型应用 3.工作原理 4.数据指标
二、安装 1.安装注意事项 1.1 温度极限 1.2 压力极限 1.3 外壳保护 2.插入式安装 2.1 一体安装 2.2 分体安装 2.3 安装深度（一体式、分体式） 2.4 传感器安装方向 3.带测量管式安装 3.1 一体安装 3.2 分体安装 3.3 安装方向 4.安装位置 5.电气连接
2.典型应用： 工业管道中气体流量测量 燃气过程中空气流量测量 烟囱排出的烟气流量测量 水处理中瀑气流量测量 水泥，卷烟，玻璃厂生产过程中气体流 量测量压缩空气流量测量 天然气，煤气，液化气，火炬气，氢气 等气体流量测量 钢铁厂加气流量测量
3.工作原理：
热式气体质量流量计采用热扩散原理，热扩散技术是一种在苛刻条件
2.4 传感器安装方向 1）气流方向由探杆上贴标签的一侧进入探头。 2）气流方向应与探杆上标签的指示方向的平行度应小于±10℃
3.带测管式安装
注意：在流速非常低的情况下（0.2m/s），来自长探头的对流热量将对短探 头产生影响，在这种情况下，建议选择其他安装形式（水平安装 3.1 一体式安装
一体化安装有三种接口方式： 1）材质为 316L 螺纹 2）材质为 316L 的法兰 3）直接焊接
上游阻流件类型
上游直管段长度要求 无流动调整器 内装流动调整器
控制阀
≥45D
≥3D
90°弯管或 T 形接管
≥15D
≥1D
渐扩管
≥（10～45）D
≥3D
渐缩管 表2
≥15D
≥1D
５
5.电气连接
5.1 接线 ●用专用工装或扳手拧开后盖，
看见如右图所示：
● 把电缆穿入壳内，留出一定长 度的电缆，并锁紧接头
递给介质的热量增多，因此需要供给更多的功率，而电子单元加热 RTD 的
功率与质量流量成一定的对应关系。
4.数据指标
● 测量范围：（0～30）Nm/s（标准状态为 20℃，101.33KPa）60 Nm/s 可选
● 温度范围：环境温度：-40℃～+85℃
介质温度：-10℃～+100℃
