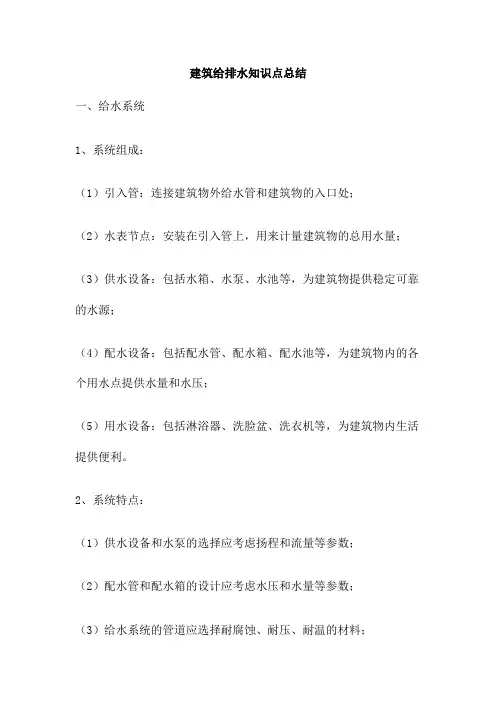

建筑给排水设计“最实用技术资料”汇编整理1、给水要求水压：① 给水入口：一层，10m；二层，12m；三层及以上层按4(n+1),n为层数。

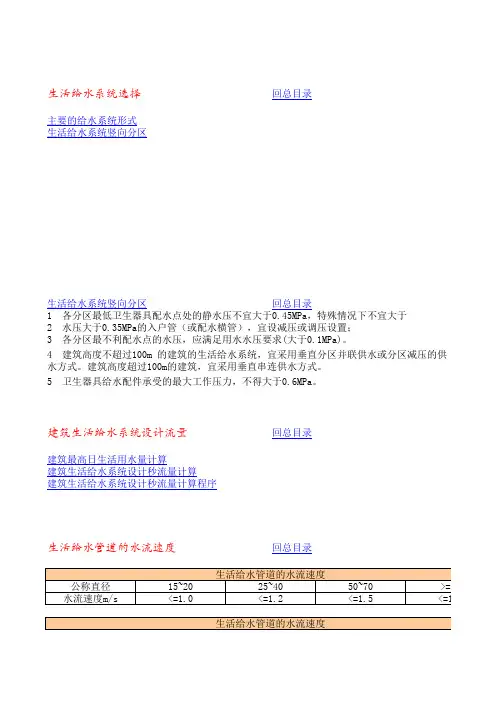

② 给水：住宅分户水表前的水压一般宜0.10～0.15 MPa；住宅入户给水压力大于0.35MPa应减压；给水分区静水压不宜大于0.45 MPa；卫生器具给水配件最大承受压力不得大于0.60 MPa。

③ 消防：消火栓口（7m、10m、13m充实水柱）栓口压力15m、20m、25m；(注：按栓口SN65，水枪为d19，麻织水带25m，衬胶水带栓口压力还可以减去2m)；消火栓口大于0.35MPa宜减压（主要考虑节流）；消火栓口大于0.5MPa应减压；消火栓口静压不应大于1.0MPa；喷淋配水管道工作压力不应大于1.2MPa；喷淋报警阀组喷头高差宜≯50m；喷淋配水管入口压力宜≯0.40MPa。

④水泵扬程估算：生活水泵扬程为：H＝4(n+1),注：n为层数，地下层应加算1层，单位：米；室内消火栓水泵扬程：H+（10～15）米，H为生活水泵的估算扬程；喷淋水泵扬程：H+（20～25）米，H为生活水泵的估算扬程。

2、常用卫生器具给水当量：①大便器自闭式冲洗阀 6.0、浴盆、拖布池、洗涤盆、洗衣机,1.0、淋浴器、洗脸盆、洗手盆,0.75、冲洗水箱大便器、小便器自动冲洗阀,0.5②卫生洁具的额定出流量为：当量／53、常用卫生器具排水当量：①大便器自闭式冲洗阀3.6、医用倒便器、冲洗水箱大便器4.5、浴盆3.0、洗衣机1.5、拖布池、洗涤盆、盥洗槽（每个水嘴）1.0、洗脸盆0.75、淋浴器0.45、洗手盆、小便器自动冲洗阀,0.3②卫生洁具的排水流量为：当量／34、热水水质处理及泄压措施①冷却水量大于1000m³/h，宜设水质稳定处理、杀菌灭藻和旁流处理等装置。

②洗衣房热水（按60℃计）≥10m³/d，原水总硬度（以CaCO3计）＞300mg/L，应软化。

原水总硬度（以CaCO3计）150～300mg/L，宜软化处理。

③生活热水（按60℃计）≥10m³/d，原水总硬度（以CaCO3计）＞300mg/L，宜软化或阻垢缓蚀处理。

④生活热水（按60℃计）≤30m³/d可采用泄压阀，＞30m³/d应设压力式膨胀罐。

5、给水限制流速：①给水管（热水管）：DN15-20，≤1.0(0.8)m/s；DN25-40，≤1.2(1.0)m/s；DN50-70，≤1.5(1.2)m/s；DN≥80，≤1.8(1.2)m/s。

②消防管：消火栓2.5m/s，自动喷水5.0m/s。

③水泵吸水管：0.8~1.2m/s。

④冷却水管：循环干管DN≤250mm，1.5-2.0m/s；循环干管250＜DN＜500mm，2.0-2.5m/s；循环干管DN≥500mm，2.5-3.0m/s；冷却泵吸水管（从干管吸水）DN≤250mm，1.0-1.5m/s；冷却泵吸水管（从干管吸水）DN＞250mm，1.5-2.0m/s。

6、生活贮水池容积：建筑内,最高日用水量×20-25%;小区,最高日用水量×15-20%;水厂（清水池）,最高日用水量×10-20%。

7、排水横支管与立管管底的最小垂直距离：①仅设伸顶通气：建筑排水层数≤4层，0.45m；5-6层，0.75m； 7-12层，1.2m；13-19层，3.0m；≥20层，3.0m②设通气立管：建筑排水层数≤12层，按配件最小安装尺寸，13-19层，0.75m；≥20层，1.20m8、设置距离（构筑物）：①室外消火栓：≯120m（距路边≯2m，距外墙≮5m）；②雨水口：25-50m，（当道路纵坡大于0.02时，可大于50m），（雨水口串连个数不超过3个，连接管长度不超过25m）。

③污水检查井：管径≤150mm，不宜大于30m；管径≥200，不宜大于40m。

④雨水检查井：管径≤150，30m；管径=200-300，40m；管径=400，50m；管径≥500，70m⑤洒水栓：不宜大于80m⑥室外消防管道的阀门布置：停用的消火栓不超过5个⑦给水管道与建筑基础的水平净距：管径为100-500mm，不宜小于1.5m;管径为50-75mm，不宜小于1.0m⑧排水管道与建筑物基础间的水平净距：当管道埋深浅于建筑物基础时，最小水平净距不小于1.5m;否则不小于2.5m⑨ (建筑小区)地下管线间最小净距：给水管与给水管，水平0.5-1.0m,垂直0.1-0.15;给水管与污水管，水平0.8-1.5m,垂直0.1-0.15;给水管与雨水管，水平0.8-1.5m，垂直0.1-0.15m;污水管与污水管，水平0.8-1.5m,垂直0.1-0.15m;污水管与雨水管，水平0.8-1.5m,垂直0.1-0.15m;雨水管与雨水管，水平0.8-1.5m,垂直0.1-0.15m。

9、设置距离（附件）：①室内消火栓距离：多层≯50m，高层、地下车库≯30m②伸缩器：立管30 m，横管50 m。

疏水器：30-50 m。

③铸铁排水立管上的检查口间距：不大于10m。

④排水横管清扫口最大间距：污水(废水) DN50-75为8(10)米，DN100-150为10(15)米。

⑤塑料排水管伸缩节最大间距：立管为4m，横管为2m。

10、管道坡度：①给水管，0.002-0.005；②喷淋管，充水管道≥0.002，不充水管道≥0.004。

③热水管、蒸汽管、燃气管：0.003；④室内排水管（通气管）：a.排水铸铁管通用坡度:DN50,0.035;DN75,0.025;DN100,0.020;DN125,0.015;DN150,0.010b.粘接、熔接排水塑料管横支管的标准坡度为0.026。

c.胶圈密封连接排水塑料管横支管的通用坡度:DN50,0.025;DN75,0.015;DN110,0.012;DN125,0.010;DN160,0.007.d.排水通气管0.010。

⑤室外排水管：接户管0.005（De160），支管0.005（De160），干管0.004（De 200）。

⑥室外雨水管：接户管0.003（DN200），支管、干管0.015（DN300）11、保护范围：①室外消火栓保护半径（沿消防通道距离）150m②室内消火栓最大行进距离22.5m，最大保护半径28～32m，一般取值为：30m （最好保守一点），另外，车库室内消火栓的保护半径不应超过25米③A类火灾场所手提灭火器最大保护距离：严重危险级15m，中危险级20m，轻危险级25mB类火灾场所手提灭火器最大保护距离：严重危险级9m，中危险级12m，轻危险级15m12、室内消火栓保护半径计算常用消火栓栓口SN65，水枪为d19，水带25m麻织或衬胶水带①R=kLd+Ls式中 R?消火栓保护半径（米）k?水带弯曲折减系数，宜取0.8～0.9(复杂线路取0.8，大空间取0.9，应按实际可通行的路线确定) Ld?水龙带长度（米），kLd =(0.8~0.9)×25=20~22.5mLs ?水枪充实水柱长度在平面上的投影长度（米）②当出口流量为5L/S时，充实水柱长度为11.3m，栓口水压约为0.20MPa。

楼层层高按3.0m，最大 Ls =11.0m，故，最大保护半径R=（20~22.5）+11.0=31.0~33.5m楼层层高按4.0m，最大 Ls =10.7m，故，最大保护半径R=（20~22.5）+10.7=30.7~33.2m消火栓最大保护半径的一般取值为：30m （最好保守一点）③车库室内消火栓的保护半径不应超过25米。

13、SNW65-III减压稳压室内消火栓的前后压力、水枪实际出水量和充实水柱：①栓前压力0.30Mpa时，减压后为0.22Mpa，Qxh=5.43L/S②栓前压力0.35Mpa时，减压后为0.24Mpa，Qxh=5.70L/S③栓前压力0.40Mpa时，减压后为0.25Mpa，Qxh=5.83L/S④栓前压力0.45Mpa时，减压后为0.26Mpa，Qxh=5.95L/S⑤栓前压力0.50Mpa时，减压后为0.27Mpa，Qxh=6.08L/S⑥栓前压力0.55Mpa时，减压后为0.275Mpa，Qxh=6.14L/S⑦栓前压力0.60Mpa时，减压后为0.28Mpa，Qxh=6.20L/S⑧栓前压力0.70Mpa时，减压后为0.29Mpa，Qxh=6.31L/S⑨栓前压力0.80Mpa时，减压后为0.30Mpa，Qxh=6.43L/S⑩栓前压力0.90Mpa时，减压后为0.30Mpa，Qxh=6.43L/S⑪栓前压力1.00Mpa时，减压后为0.30Mpa，Qxh=6.43L/S注：按水枪为d19，衬胶水带25m长14、阀门、清扫口、通气管：①给水支管加阀门：3个及以上配水点。

②配水管道成环形：多于3个淋浴器。

③排水支管设清扫口：2个及以上大便器（铸铁管）、3个及以上卫生器具（铸铁管）；4个及以上大便器（塑料管）。

④设环形通气管：a、连接4个及以上卫生器具且支管长度大于12m的排水横支管。

b、连接6个及以上大便器的排水横支管。

⑤设专用通气立管或特殊配件单立管：别墅、多层公寓、高级住宅和公共建筑、10层及以上的的高层建筑。

15、多层建筑需设室内消火栓：①建筑占地面积大于300 m²的厂房（仓库）。

②体积大于5000m³的车站、码头、机场的候车（船、机）楼、展览建筑、商店、旅馆建筑、病房楼、门诊楼、图书馆建筑、档案馆建筑等。

③特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等，超过1200个座位的礼堂、体育馆等。

④超过5层或体积超过1万m³的办公楼、教学楼、非住宅类居住建筑等其他民用建筑。

⑤超过7层的住宅（住宅应按GB50368－2005第9.1.16条备注进行层数折算）。

16、多层民用建筑需设自动喷水：①建筑面积超过500m²的可燃物品的地下库房、地下商店。

②特等、甲等或超过1500个座位的其它等级的剧院；超过2000个座位的会堂或礼堂；超过3000个座位的体育馆；超过5000人的体育场的室内人员休息室与器材间等。

③任一楼层建筑面积大于1500m²或总建筑面积大于3000m²的展览建筑、商店、旅馆建筑以及医院中同样建筑规模的病房楼、门诊楼、手术部。

④设置有送回风道（管）的集中空气调节系统且总建筑面积大于3000 m²的办公楼等。

（走道、办公室、餐厅、商店、库房、无楼层服务员的客房）。

（原因：可燃物较多，火灾容易沿着空调管道蔓延扩大）⑤歌舞、娱乐、放映、游艺等公共娱乐场所（设在地下、半地下、4层及以上或者设在1、2、3层且任一层建筑面积超过300m²）。
