电大机械制图作业一答案
2024年秋国家开放大学机械制图形成性任务1参考答案
国家开放大学机械制图形成性任务1参考答案已标红形成性任务11、字母和数字单独书写时用斜体，和汉字混合书写时可写成直体，也可以写成斜体。
判断题 (2 分)A、对B、错2、绘制图样时优先采用五种基本图幅，其中，A2图纸的尺寸是420 mm×594 mm。
判断题 (2 分)A、对B、错3、平面图形中的尺寸分为定形尺寸和定位尺寸两类。
判断题 (2 分)A、对B、错4、圆弧连接作图要点是先求出圆心，再求切点，后在切点之间画圆弧。
A、对B、错5、图样中书写的汉字应用宋体，数字和字母应书写为A 型。
判断题 (2 分)A、对B、错6、细点画线主要用于轴线和对称中心线。
判断题 (2 分)A、对B、错7、尺寸三要素是尺寸数字、尺寸线和箭头。
判断题 (2 分)A、对B、错8、图纸幅面代号中A1最大，A4最小。
判断题 (2 分)A、对B、错9、每张图样必须绘制标题栏，标题栏位于图纸的左下角。
A、对B、错10、三视图投影规律中主左视图“高平齐”。
判断题 (2 分)A、对B、错11、点的投影永远是点，直线和平面垂直于投影面时的投影也为点。
判断题 (2 分)A、对B、错12、直线投影的实质是线段两个端点的同面投影的连线。
判断题 (2 分)A、对B、错13、正投影的基本特性有真实性、积聚性和收缩性。
判断题 (2 分)A、对B、错14、直线上有A（14，15，16）和B（10，15，20）两点，则A在B的左上方。
A、对B、错15、用一截平面截圆球，所得的截交线一定是圆。
判断题 (2 分)A、对B、错16、曲面立体的表面都是曲面。
判断题 (2 分)A、对B、错17、俯视图是由左向右投射所得的视图，它反映形体的前后和左右方位。
判断题 (2 分)A、对B、错18、当直线（或平面）平行于投影面时，其投影反映实长（或实形），这种性质叫真实性。
判断题 (2 分)A、对B、错19、圆柱被截切后产生的截交线形状有圆、椭圆和三角形。
判断题 (2 分)A、对B、错20、圆锥被截切后产生的截交线形状有圆、矩形、椭圆、双曲线和抛物线。
2021春电大机械制图形考作业1-4参考及答案
2021春电大机械制图形考作业1-4参考及答案作业1-4参考及答案Ⅰ.选择题1.答案：C。
解析：根据图纸标题为动态剖视图，根据视图的显示规则，应当选择C选项。
2.答案：A。
解析：根据图纸中的标注“3X φ8”，可以得知该图形应为三个直径为8的圆相切。
3.答案：D。
解析：根据图纸中的标注“2X φ10”，可以得知该图形应为两个直径为10的圆相切。
4.答案：B。
解析：根据图纸中的标注“1：2”，可以得知该比例尺为1:2。
5.答案：C。
解析：根据图纸中的标注“φ30”，可以得知该图形中圆的直径为30。
6.答案：B。
解析：根据图纸中的标注“1:5”，可以得知该比例尺为1:5。
7.答案：A。
解析：根据图纸中的标注“R10”，可以得知该图形中圆的半径为10。
8.答案：D。
解析：根据图纸中的箭头指示，可以得知该图形是一个平面视图。
9.答案：C。
解析：根据图纸标题为俯视图，根据视图显示规则，应选择C选项。
10.答案：B。
解析：根据图纸中的标注“2X”，可以得知该图形应为两个相同的零件。
Ⅱ.判断题1.答案：错误。
解析：根据三视图的设定规则，正视图位于顶视图的上方，故选项错误。
2.答案：错误。
解析：根据图纸中的标注“1:2”，可以得知该图形的比例尺为1:2，故选项错误。
3.答案：正确。
解析：根据图纸中显示的比例尺1:5，可以得知图纸中的实际尺寸为比例尺的五倍，故选项正确。
4.答案：错误。
解析：根据图纸中的标注“1X φ8”，可以得知该图形为一个直径为8的圆，并非半径为8，故选项错误。
5.答案：错误。
解析：根据图纸中的标注“3X φ10”，可以得知该图形为三个直径为10的圆，并非半径为10，故选项错误。
6.答案：错误。
解析：根据图纸中的箭头标记，可以得知该图形是一个侧视图而非前视图，故选项错误。
7.答案：正确。
解析：根据图纸中的标注“20”，可以得知该图形的实际尺寸为20mm，故选项正确。
8.答案：正确。
解析：根据图纸中的标题“主视剖面”，可以得知该图形为主视图的剖面视图，故选项正确。
2020年国家开放大学电大《机械制图》形成性考核全套
机械制图第一次作业参考答案第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。
这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。
1．将给出的图形抄画在右边（5分）[讲评]第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。
绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。
请辅导教师示范用两个三角板配合画平行线过程。
2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。
（5分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸（5分）4．用1：1比例在指定位置画出平面图形，并标注尺寸。
（5分）[讲评]画平面图形时，一般先要分析平面图形，平面图形由那些几何要求组成；分析基准是那些要素；分析那些是已知线段，那些是中间线段，那些是连接线段。
本题作图思路：1）画φ12水平竖直中心线，R22水平中心线；2）画φ12圆、R48、R10圆弧、与R10相切的水平直线和45°直线；3）画R22圆弧先要根据其与R48内切的关系确定出R22水平方向的圆心位置后才能画R22圆弧；4）画R8、R5圆弧先根据其相邻线段两侧的关系确定出R8与R5圆弧的圆心再画圆弧。
下图画图思路与上相同。
5．将下图以2：1的比例画在A3图纸上，图名：几何作图。
（10分）[讲评]画图思路同4题。
6．将下图用AutoCAD 软件作图，并用2：1比例打印输出，图名：几何作图。
（10分）[讲评]画图思路同4题。
用AutoCAD软件作图，实际就是用计算机模拟手工画图，AutoCAD二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目，建议学员在辅导教师的指导下一步一步地绘制。
《机械制图》作业形考参考答案-国家开放大学电大
电大机械制图第一次作业参考答案
第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。
这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。
1．将给出的图形抄画在右边（5分）
[讲评]
第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。
绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。
请辅导教师示范用两个三角板配合画平行线过程。
2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。
（5分）（1）注出各方向的尺寸（2）注出角度
（3）注出狭小部位的尺寸
（。
2020年电大考试《机械制图》形成性考核
电大机械制图第一次作业参考答案第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。
这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。
1．将给出的图形抄画在右边（5分）[讲评]第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。
绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。
请辅导教师示范用两个三角板配合画平行线过程。
2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。
（5分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸（5分）4．用1：1比例在指定位置画出平面图形，并标注尺寸。
（5分）[讲评]画平面图形时，一般先要分析平面图形，平面图形由那些几何要求组成；分析基准是那些要素；分析那些是已知线段，那些是中间线段，那些是连接线段。
本题作图思路：1）画φ12水平竖直中心线，R22水平中心线；2）画φ12圆、R48、R10圆弧、与R10相切的水平直线和45°直线；3）画R22圆弧先要根据其与R48内切的关系确定出R22水平方向的圆心位置后才能画R22圆弧；4）画R8、R5圆弧先根据其相邻线段两侧的关系确定出R8与R5圆弧的圆心再画圆弧。
下图画图思路与上相同。
5．将下图以2：1的比例画在A3图纸上，图名：几何作图。
（10分）[讲评]画图思路同4题。
6．将下图用AutoCAD 软件作图，并用2：1比例打印输出，图名：几何作图。
（10分）[讲评]画图思路同4题。
用AutoCAD软件作图，实际就是用计算机模拟手工画图，AutoCAD二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目，建议学员在辅导教师的指导下一步一步地绘制。
电大机械制图作业1--4答案
电大机械制图作业1--4答案机械制图是一门网核课程，未完成网上作业的学生将没有平时成绩。
要完成作业，首先需要登录XXX网站形考任务1要求学生在线下完成作图题，然后将制作好的图照片上传到相应题的下面。
完成此作业需要掌握机械制图的基本知识与技能及投影法基本知识。
共有12个大题，其中第一题是手工绘图中各种图线及尺寸线的抄画练。
完成此题需要注意绘图工具及铅笔的使用。
建议使用三支铅笔：硬度分别为H、HB、B，分别用于画细线、粗实线直线和点划线圆弧、粗实线圆弧。
同时，辅导教师可以示范用两个三角板配合画平行线过程。
其他题目包括分析图形特点并注出尺寸、注出狭小部位的尺寸、注出各圆的直径、改正尺寸标注错误、用1：1比例在指定位置画出平面图形，并标注尺寸等。
完成这些题目需要学生掌握平面图形分析和绘制技巧。
例如，在画平面图形时，需要先分析平面图形的几何要求、基准要素、已知线段、中间线段和连接线段等。
题目4已知组合体的三个投影，求其真实形状（5分）1）图2-8是题目，图2-9是对应答案。
图2-8图2-9讲评]此类题是反求立体的练题。
在画这类题时先要分析立体那种类型的基本立体，对投影面的相对位置是什么？被何种平面截切？然后再以此为基础开始画图，并通过三个投影的共同点来确定立体的真实形状。
分析立体：本题基本体是正方体，正方体在三个投影面上都具有积聚性，它被一个正平面和一个侧平面截割，被正平面截割的截交线形状为正方形，被侧平面截割的截交线形状为矩形。
作图步骤：1）根据三个投影画出正方体的基本形状，如图2-10所示；2）根据正面和侧面投影的共同点确定正平面和侧平面的位置关系，如图2-11中兰线所示；3）在正面和侧面投影中分别画出正平面和侧平面的截交线，如图2-11中品红线所示；4）根据三个投影的共同点确定正方体的真实形状，如图2-9所示。
第15页共54页图2-10图2-11题目5已知组合体的三个投影，求其体积（5分）1）图2-12是题目，图2-13是对应答案。
国家开放大学机械制图 第1次形考任务答案(2020年整理).pptx
姓 名： 彭培明
“机械制图”作业 1 学
得
号： 2036001403876 分：
教师签名：
（本部分作业覆盖教材第 1-2 章的内容，要求第五周以前完成）。 1. 将给出图形抄画在右边。（10 分）
2.
2.分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。（海无 涯
AB 是 正平线 CD 是 铅垂线
学海无 涯
AB 是 一
CD
是
6．在视图中 第三投影， 影面的相对
般位置直 线水平线
标出平面P 和 Q 的 并判断它们对 投 位置。（20 分）
P是 Q是
正面面 铅垂面
学海无 涯
P是 Q是
铅垂面 侧垂面
（2）注出角度
学海无 涯
（3）注出狭小部位的尺寸 （ 4）注出各圆的直径
学海无 涯
3.尺寸标注改错：下面图形中标出正确的尺寸（10 分）
4.根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数）。（20 分）
（1）
（2）
（3） （5）
学海无 涯
（4） （6）
5.在视图中标出 直线 AB 和 CD 的第三面投影，并填写它们对投影的相对位置。（20 分）
电大机械制图作业1()4答案
电大机械制图作业1（）4答案广播电视大学第一次机械制图作业参考答案第一个作业包括教科书第1-2章的内容:机械制图的基本知识和技能以及投影法的基本知识。
家庭作业的这一部分由12个大问题组成。
现在我们给出所有的答案(红色)和一些评论。
1.复制并在右边画出给定的图形(5分)[评论]第一个问题主要是手工绘图中各种画线和尺寸线的临摹和绘图练习。
完成这道题时，应该注意绘图工具和铅笔的使用。
绘图工具包括一套三角板、圆规、橡皮等。
推荐使用三支铅笔:H、HB和B，H通常用来画细线和箭头。
HB硬度的铅笔通常用于粗实线、直线和虚线弧。
硬度为B的铅笔通常用来画粗实线。
请指导老师演示用两个三角形板画平行线的过程。
第1页，共48页2.分析下列图形的特征，并注意尺寸(数值从图形中测量，取整数)。
(5点)(1)注意所有方向的尺寸(2)注意角度(3)注意狭窄部分的尺寸(第2页，共48页4)注意每个圆的直径3.尺寸误差修正:在下图中标记正确的尺寸(5点)4.在指定位置用1: 1的比例画一个平面图，并标出尺寸。
(5分)[评论]绘制平面图形时，通常需要先分析平面图形。
平面图形由那些几何要求组成。
什么是分析标准？分析那些是已知的线段，那些是中间线段，那些是连接线段。
画这个题目的想法:1)绘制φ12水平垂直中心线和R22水平中心线；2)画φ12圆，R48，R10圆弧，与R10相切的水平直线和45°直线；3)画R22圆弧时，首先根据R22圆弧与内接R48的关系，确定R22水平方向的圆R22圆弧只能在心脏位置后绘制；(4)绘制R8弧和R5弧，首先根据相邻线段两侧的关系确定R8弧和R5弧在圆心画一个弧。
第3页，共48页下图和上图一样。
5.在A3图纸上以2: 1的比例绘制下图。
图形名称为几何图形。
(10分)[评论]绘画的想法和4个问题一样。
第4页，共48页6.使用AutoCAD软件绘制下图，并以2: 1的比例打印出来。
图形名称是几何图形。
国开2024年秋《机械制图》形考作业1答案
国开2024年秋《机械制图》形考作业1答案1.字母和数字单独书写时用斜体，和汉字混合书写时可写成直体，也可以写成斜体。
判断题 (2 分)A.对B.错2.绘制图样时优先采用五种基本图幅，其中，A2图纸的尺寸是420 mm×594 mm。
判断题 (2 分)A.对B.错3.平面图形中的尺寸分为定形尺寸和定位尺寸两类。
判断题 (2 分)A.对B.错4.圆弧连接作图要点是先求出圆心，再求切点，后在切点之间画圆弧。
判断题 (2 分)A.对B.错5.图样中书写的汉字应用宋体，数字和字母应书写为A型。
判断题 (2 分)A.对B.错6.细点画线主要用于轴线和对称中心线。
判断题 (2 分)A.对B.错7.尺寸三要素是尺寸数字、尺寸线和箭头。
判断题 (2 分)A.对B.错8.图纸幅面代号中A1最大，A4最小。
判断题 (2 分)A.对B.错9.每张图样必须绘制标题栏，标题栏位于图纸的左下角。
判断题 (2 分)A.对B.错10.三视图投影规律中主左视图“高平齐”。
判断题 (2 分)A.对B.错11.点的投影永远是点，直线和平面垂直于投影面时的投影也为点。
判断题 (2 分)A.对B.错12.直线投影的实质是线段两个端点的同面投影的连线。
判断题 (2 分)A.对B.错13.正投影的基本特性有真实性、积聚性和收缩性。
判断题 (2 分)A.对B.错14.直线上有A（14，15，16）和B（10，15，20）两点，则A在B的左上方。
判断题 (2 分)A.对B.错15.用一截平面截圆球，所得的截交线一定是圆。
判断题 (2 分)A.对B.错16.曲面立体的表面都是曲面。
判断题 (2 分)A.对B.错17.俯视图是由左向右投射所得的视图，它反映形体的前后和左右方位。
判断题 (2 分)A.对B.错18.当直线（或平面）平行于投影面时，其投影反映实长（或实形），这种性质叫真实性。
判断题 (2 分)A.对B.错19.圆柱被截切后产生的截交线形状有圆、椭圆和三角形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

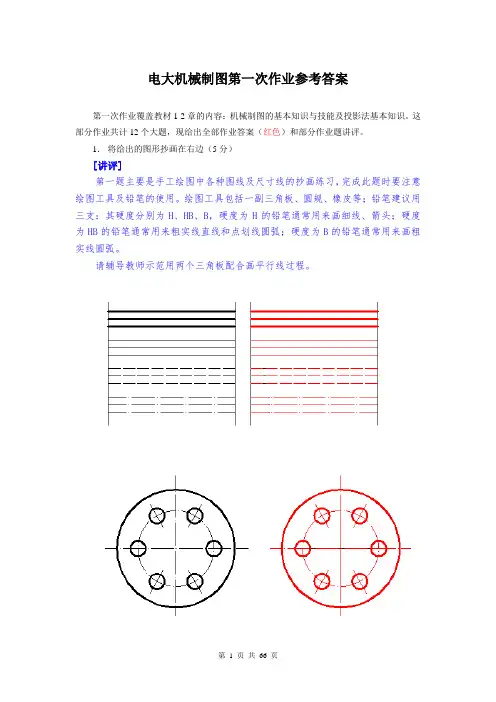

电大机械制图第一次作业参考答案
第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。
这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。
1．将给出的图形抄画在右边（5分）
[讲评]
第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。
绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。
请辅导教师示范用两个三角板配合画平行线过程。
2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。
（5分）（1）注出各方向的尺寸（2）注出角度
（3）注出狭小部位的尺寸
（
4）注出各圆的直径
3．尺寸标注改错：下面图形中标出正确的尺寸（5分）
4．用1：1比例在指定位置画出平面图形，并标注尺寸。
（5分）
[讲评]
画平面图形时，一般先要分析平面图形，平面图形由那些几何要求组成；分析基准是那些要素；分析那些是已知线段，那些是中间线段，那些是连接线段。
本题作图思路：
1）画φ12水平竖直中心线，R22水平中心线；
2）画φ12圆、R48、R10圆弧、与R10相切的水平直线和45°直线；
3）画R22圆弧先要根据其与R48内切的关系确定出R22水平方向的圆心位置后才能画R22圆弧；
4）画R8、R5圆弧先根据其相邻线段两侧的关系确定出R8与R5圆弧的圆心再画圆弧。
下图画图思路与上相同。
5．将下图以2：1的比例画在A3图纸上，图名：几何作图。
（10分）
[讲评]
画图思路同4题。
6．将下图用AutoCAD 软件作图，并用2：1比例打印输出，图名：几何作图。
（10分）
[讲评]
画图思路同4题。
用AutoCAD软件作图，实际就是用计算机模拟手工画图，AutoCAD二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目，建议学员在辅导教师的指导下一步一步地绘制。
7．根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数）。
（10分）（1）（2）
（3）（4）
（5）（6）
8．求下列立体的第三面投影及其表面上各已知点的直线的三面投影。
（10分）
1）
[讲评]
在对物体三面投影关系还不熟练的情况下，要利用辅助作图线来画图，如图中灰线或兰线所示。
分析图中已知投影后，画45°辅助作图线，利用各几何要素长对正、高平齐、宽相等关系画出各对应投影。
比如：A点的正面投影已知且不可见，说明A点在五棱柱的上面和后棱面上，先根据A点的正面投影a’与侧面投影a”的高平齐关系和其所在棱面的侧面投影的具有积聚性的关系，可直接画出A点的侧面投影a”;然后根据三面投影规律（a’a满足长对正，aa”满足宽相等）画出A点水平投影a。
其它点和直线的画法与A点相似，以下给出本题作图步骤：画图步骤
（1）画出五棱柱的水平投影；
（2）画出A的水平和侧面投影，画出B点的正面和水平投影。
（3）画出直线EF的侧面和水平投影。
（2）本题各投影求法与（1）相似
分）
AB是正平线
CD是铅垂线
AB是一般位置直线
CD是水平线
分）
P是正面面
Q是铅垂面
P是铅垂面
Q是侧垂面
11．求下列立体的第三面投影及其表面上各已知点的直线的三面投影。
（10分）（1）
（2）
12．求下列立体的第三面投影及其表面上各已知点的三面投影。
（10分）。
