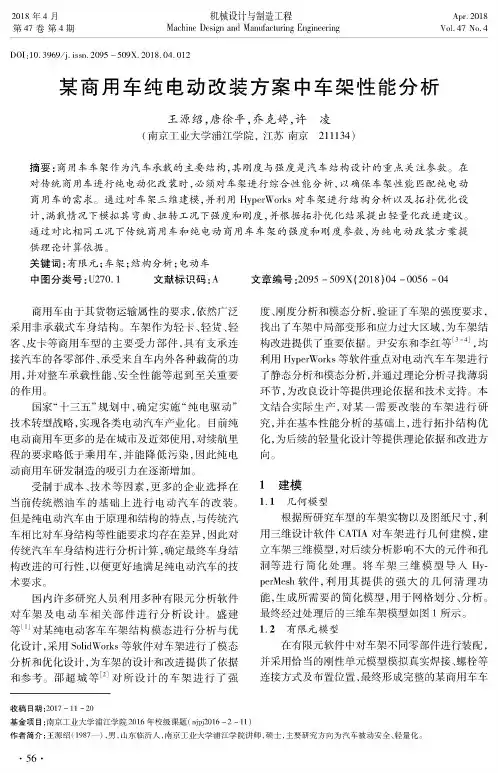

某商用车纯电动改装方案中车架性能分析

2018年4月第47卷第4期机械设计与制造工程Machine Design and Manufacturing EngineeringApr.2018Vol.47 No.4DOI：10. 3969/j.iss n.2095 - 509X.2018.04.012某商用车纯电动改装方案中车架性能分析王源绍，唐徐平，乔克婷，许凌(南京工业大学浦江学院，江苏南京211134)摘要：商用车车架作为汽车承载的主要结构，其刚度与强度是汽车结构设计的重点关注参数。

在对传统商用车进行纯电动化改装时，必须对车架进行综合性能分析，以确保车架性能匹配纯电动商用车的需求。

通过对车架三维建模，并利用H y p e r W o k s对车架进行结构分析以及拓扑优化设计，满载情况下模拟其弯曲、扭转工况下强度和刚度，并根据拓扑优化结果提出轻量化改进建议。

通过对比相同工况下传统商用车和纯电动商用车车架的强度和刚度参数，为纯电动改装方案提供理论计算依据。

关键词：有限元；车架；结构分析；电动车中图分类号：U270.1文献标识码：A文章编号:2095 -509X(2018)04 -0056 -04商用车由于其货物运输属性的要求，依然广泛采用非承载式车身结构。

车架作为轻卡、轻货、轻客、皮卡等商用车型的主要受力部件，具有支承连接汽车的各零部件、承受来自车内外各种载荷的功用，并对整车承载性能、安全性能等起到至关重要的作用。

国家“十三五”规划中，确定实施“纯电驱动”技术转型战略，实现各类电动汽车产业化。

目前纯电动商用车更多的是在城市及近郊使用，对续航里程的要求略低于乘用车，并能降低污染，因此纯电动商用车研发制造的吸引力在逐渐增加。

受制于成本、技术等因素，更多的企业选择在当前传统燃油车的基础上进行电动汽车的改装。

但是纯电动汽车由于原理和结构的特点，与传统汽车相比对车身结构等性能要求均存在差异，因此对传统汽车车身结构进行分析计算，确定最终车身结构改进的可行性，以便更好地满足纯电动汽车的技术要求。

基于SIMP理论的电动汽车车身多目标拓扑优化

ｌｙａｎｄａｒｅｎｏｍａｒｌｉｚｅｄｔｏｅｌｉｍｉｎａｔｅｔｈｅｄｉｓｃｒｅｐａｎｃｙｉｎｔｈｅｏｒｄｅｒｏｆｍａｇｎｉｔｕｄｅ．Ｔｈｅｏｐｔｉｍａｌｉｔｙｃｉｒｔｅｉｒａｍｅｔｈｏｄｉｓｕｓｅｄｔｏｕｐｄａｔｅｄｅｓｉｎｇｖａｉａｒｂｌｅｓ，ａｎｄａｔｏｐｏｌｏｇｉｃａｌｓｔｒｕｃｔｕｒｅｏｆｅｌｅｃｔｒｉｃｃａｌ＂ｂｏｄｙｍｅｅｔｉｎｇｂｏｔｈｒｅｑｕｉｒｅｍｅｎｔｓｏｆｓｔａｔｉｃｓｔｉｆｆ－ｎｅｓｓａｎｄｄｙｎａｍｉｃｖｉｂｒａｔｉｏｎｆｒｅｑｕｅｎｃｙｉｓｉｆｎｌｌａｙｏｂｔａｉｎｅｄｂｙｏｐｔｉｍｉｚａｔｉｏｎｉｔｅｒａｔｉｏｎ．
Ｂａｓｅｄｏｎｓｏｌｉｄｉｓｏｔｒｏｐｉｃｍａｔｅｉｒａｌｗｉｔｈｐｕｎｉｓｈｍｅｎｔ（ＳＩＭＰ）ｔｈｅｏｒｙ，ｔｈｅｏｂｊｅｃｔｉｖｅｆｕｎｃｔｉｏｎｓｆｏｒｍｕｌｔｉ — ｓｔａｔｉｃ－ｃｏｎｄｉｔｉｏｎｓ
ａｎｄｄｙｎａｍｉｃｖｉｂｒａｔｉｏｎｆｒｅｑｕｅｎｃｙａｒｅｄｅｉｎｆｅｄｂｙｃｏｍｐｒｏｍｉｓｅｐｒｏｇｒａｍｍｉｎｇａｎｄａｖｅｒａｇｅｆｒｅｑｕｅｎｃｙｍｅｔｈｏｄｓｒｅｓｐｅｃｔｉｖｅ —

基于hyperworks的发动机支架的拓扑优化

谢谢！
（2）模型简介：
模型来自某客车的发动机右后支架，由于软件限制10000个节点，模型太大故只取外支架优化。材料属性： E = 2.1e+05 NU = 0.3 RHO = 7.9e-09
（3）模型边界条件：背面与车架相连，故处理成固定约束；底面承载发动机，经简化可处理成： a 垂直方向承载发动机的重力为1800N，动载系数为1.2； b 客车转弯时受到的最大侧向加速度为0.4g,换算成力为720N； c 前进方向当客车制动时最危险，最大制动加速度为0.7g，换算成力为1260N；将这三个力平均分配在底面的四个螺孔上。
比较项目最大应力ห้องสมุดไป่ตู้
原始模型 64.9MPa 4415 良好
优化后模型 54.6MPa 3925 良好
质量
制造工艺性
应力集中情况
良好
良好
6.结论
由对比可知：（1）优化后的第一模态频率从713.7HZ提高到 921.7HZ，以后各阶频率均有提高；（2）最大应力从64.9MPa减小到54.6MPa；（3）最大变形从0.128mm降低到0.113mm；（4）减重11%；（5）再设计的模型制造工艺性良好，且消除了应力集中。
2.原始结构的模态和强度分析
（1）模态分析：由于模型的长和宽远远大于厚，故抽中面当作薄壳作。得到原模型的一阶固有频率为713.7HZ 二阶为1158.7HZ 三阶为1382.1HZ
（2）强度分析：
3.拓扑优化设计
上图即为拓扑优化的结果，由于发动机支架是车上的重要零部件，对客车来说更是严格。故在定义约束和选择优化结果是都采取最大隶属原则，以安全为第一目标，充分考虑性能方面的因素，如：固有频率﹑强度﹑刚度等。故选择第二幅图为二次设计的参考对象。

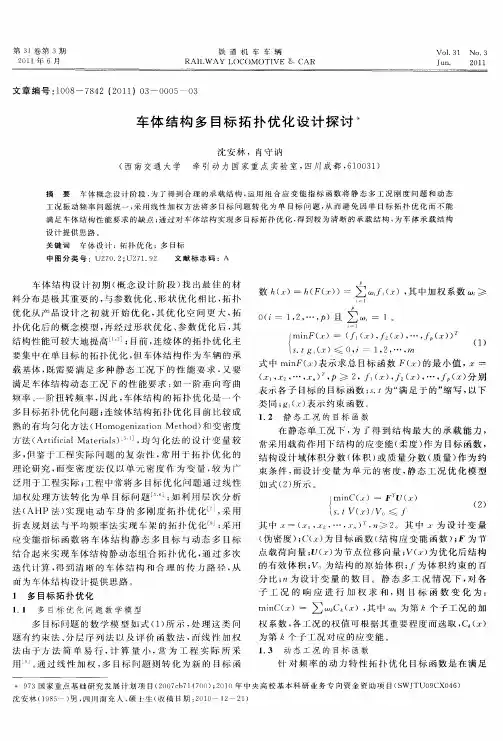

车体结构多目标拓扑优化设计探讨

结构性能可较大地提高ｕ］目前，；连续体的拓扑优化主
要集中在单日标的拓扑优化，车体结构作为车辆的承但载基体，需要满足多种静态工况下的性能要求，要既又满足车体结构动态工况下的性能要求：一阶垂向弯曲如
位，即有相同的数量级，车体结构应变能与频率之间但的数量级之间存在较大差异＿如果不引用一个值来】，
平衡两者之问的差异，计算结果将受数量级高的目标则所支配，一般来说，结构的应变能数量级在１００～． ×１ｔ００． ×１之问，结果特征值倒数的数量级为１０× 而．
而为车体结构没汁提供思路。
１多目标拓扑优化１１多目标优化问题数学模型．
点载荷向量；（为节点位移向量；）优化后结构【），Ｖ（为的有效体积；。为结构的原始体积；为体积约束的百Ｖｆ
图２车体拓扑优化
设计域有限元模型
设计域有限元模型（部）局
∑
（４）
【．Ｖ（／ｓｔｚ）。≤ 厂
其中：一（１ｚ，，，≥ ２ｗ为第Ｊ阶特征值倒ｚｚ，２ … －）ｚ，ｊ数的加权系数。１４静动态工况总目标函数．采用权系数方法，目标函数间必须有相同的度量单

新能源汽车轻量化设计优化

新能源汽车轻量化设计优化引言近年来，随着环境污染和能源危机的日益严重，新能源汽车作为解决之道备受关注。

然而，新能源汽车的轻量化设计也成为了研究的热点之一。

本文将从材料选择、结构优化和创新技术方面探讨新能源汽车轻量化设计的优化。

第一章材料选择新能源汽车轻量化设计的第一步是选择适合的材料。

传统的钢铁材料虽然强度高，但其密度也较大。

在轻量化设计中，选择轻质材料如铝合金、镁合金和复合材料可以降低整车重量。

与此同时，这些材料还具有较高的强度和刚度，能够满足车辆在使用过程中的应力要求。

第二章结构优化在材料选择完成后，接下来需要对车辆的结构进行优化。

通过采用优化设计方法，可以在保证车辆结构稳定性的前提下，进一步减轻车身重量。

其中一种常用的优化方法是拓扑优化，它可以通过数学模型和计算算法，自动确定最佳的材料分布，以达到最小重量的设计目标。

此外，使用有限元分析工具可以对结构进行强度和刚度的评估，有助于精确优化设计。

第三章创新技术除了材料选择和结构优化外，创新技术也是新能源汽车轻量化设计的重要方向之一。

例如，3D打印技术可以实现复杂结构的生产，并且可以根据实际需要控制材料的分布，以实现轻量化设计。

另外，纳米材料也具有很大的潜力，它们在车身材料中的应用可以显著提高强度和刚度，从而减轻车辆重量。

第四章挑战与展望在新能源汽车轻量化设计的过程中，仍然存在一些挑战。

首先，新材料的应用面临成本和可靠度的问题，这需要在技术发展和经济实用性之间寻找平衡。

其次，轻量化设计需要与车辆的安全性能相兼顾，确保在碰撞等意外情况下仍能提供足够的保护。

此外，新材料的使用也需要考虑资源和环境可持续性。

展望未来，随着科技的进步和工艺的改进，新能源汽车轻量化设计优化将迎来更多机遇。

新材料的发展将为轻量化设计提供更多选择和解决方案，同时结构优化和创新技术的不断发展也将为轻量化设计提供更高效和精确的工具。

在不久的将来，我们有理由相信，新能源汽车轻量化设计优化将成为汽车行业的重要发展方向。

纯电动乘用车动力底盘架模块化设计与仿真分析

(3)提出一种电池错位阵列复合凹凸箱体壁的电池箱构型,自然风冷却条件下采用热仿真正交试验发现影响散热效果的结构参数主要是入风口直径、列距和边距,通过类比调教函数拟合得到了电池箱布置结构特征尺寸设计式,经验证设计式计算结果与热仿真结果相对误差小于5%,可用作电池箱结构设计参考,联合局部边距尺寸及箱体圆角的优化,最终获得行距25 mm、列矩30 mm、最小边距为15 mm的紧凑化电池箱结构,实现电池工作温度在 0~40℃和模块间温差在5℃以下的目标。
基于碰撞安全对中间模块纵梁进行轻量化优化,纵梁厚度依次取 2、3、2.5 mm,中间模块纵梁纵向压缩量依次是24.52、6.94、 9.38mm,前横梁纵向侵入量分别是10.02、5.80、5.95 mm。满足安全性要求下,壁厚可由4 mm降低为2.5 mm,中间模块主纵梁质量减少3 与仿真分析
专用动力底盘模块化是可显著缓解能源与环境压力的纯电动乘用车发展的关键技术问题,本论文采用拓扑优化与谱系聚类分析相结合的方法对纯电动乘用车开展了模块化设计研究,提出了通用化前后底盘模块与中间模块长短定制化的三段式新型动力底盘模块构型,并通过碰撞安全仿真试验优化了中间模块主承力构件壁厚,同时对中间模块电池箱在自然风冷条件下的紧凑化设计方法进行了探索,主要解决了如下关键技术问题:(1)依独立性原则对纯电动汽车底盘功能分解并建立相关矩阵R,运用谱系聚类法将底盘划分为通用化前后底盘模块与中间模块长短定制化的三段式新构型;以紧凑型车为例,通过等效静态法建立正碰与追尾工况下的底盘拓扑优化模型,根据实际加工装配功能需要并参

ls-tasc拓扑优化技术在汽车安全开发中的应用

知识专题主题：ls-tasc拓扑优化技术在汽车安全开发中的应用随着汽车行业的不断发展，车辆安全性能的要求也日益提高。

ls-tasc 拓扑优化技术作为一种先进的汽车安全技术，在提高车辆安全性能方面发挥着重要作用。

本文将深入探讨ls-tasc拓扑优化技术的原理和在汽车安全开发中的应用，以及对未来汽车安全领域的影响。

1. ls-tasc拓扑优化技术的原理ls-tasc拓扑优化技术是一种基于拓扑结构的优化方法，通过对系统的拓扑结构进行调整，实现对系统性能的改进。

其原理主要包括以下几个方面：1.1 拓扑结构分析：ls-tasc技术首先对系统的各个组成部分进行拓扑结构分析，确定系统中各个元件之间的相互关系和连接方式。

1.2 性能评估：在对系统的拓扑结构进行分析之后，ls-tasc技术通过对系统的性能进行评估，确定系统存在的问题和需要改进的方向。

1.3 优化调整：基于对系统拓扑结构和性能的分析，ls-tasc技术对系统的拓扑结构进行优化调整，以提升系统的性能和安全性。

2. ls-tasc拓扑优化技术在汽车安全开发中的应用ls-tasc拓扑优化技术在汽车安全开发中有着广泛的应用，主要体现在以下几个方面：2.1 结构强度优化：利用ls-tasc技术对汽车结构的拓扑结构进行优化调整，实现对汽车结构强度的提升，从而提高汽车的整体安全性能。

2.2 碰撞安全性优化：ls-tasc技术通过对汽车车身的拓扑结构进行优化，改进汽车在碰撞事故中的受力分布，提高汽车的碰撞安全性能。

2.3 车辆稳定性优化：ls-tasc技术还可以用于优化汽车悬挂系统和底盘结构的拓扑结构，提升汽车的操控稳定性和行驶安全性。

3. ls-tasc拓扑优化技术对汽车安全领域的影响ls-tasc拓扑优化技术的应用不仅可以提高汽车的安全性能，还对整个汽车安全领域产生深远的影响：3.1 技术创新：ls-tasc技术的应用推动了汽车安全技术的创新，为汽车安全领域的发展注入了新的活力。

基于拓扑优化的车身结构研究

基于拓扑优化的车身结构研究瞿元王洪斌张林波吴沈荣奇瑞汽车股份有限公司，安徽芜湖，241009摘要：随着CAE技术的发展，虚拟仿真技术在汽车开发中的作用也愈来愈显著。

而前期工程阶段，如何布置出合理的车身骨架架构，一直是个相对空白的地带，也是整车正向开发过程中绕不过的坎。

尽管研发工程师根据经验，参照现有车型的结构特点，也能进行车身骨架架构的设定，但总是缺乏有效手段直观地反映不同车型结构布置的特点。

本文用拓扑优化的方法，从结构基本特征的角度来审视这一问题，并运用该方法对某SUV车身结构进行研究，获得一些直观性的结论。

关键词：车身,前期工程,拓扑优化1、引言随着对整车研发过程认识的加深，以及对正向开发过程的探索，在车型开发前期，对车身结构做出更合理的规划显得愈来愈重要。

常规的研发思路之一是通过参考已有车型的结构，经过适当的修改，形成新的结构，并用于新车型中。

但是对于原始车型的设计思路、结构布置的原因等缺乏系统的理解，或者理解不深，往往在更改过程中产生新的问题。

为了部分解决上述问题，本文从结构拓扑优化的角度，对某SUV车型车身结构的总体布置进行初步探讨，以期加深对结构布置的理解。

2、研究方法概述合理化的车身结构，是满足整车基本性能的重要保障。

为了能够实现结构的最优布置，文献[1]使用了拓扑优化工具来布置车身结构。

其基本思路是从造型以及车内空间布置出发，建立车身空间的基础网格模型，然后根据一定的工况要求，对基础网格进行拓扑分析，并根据拓扑结果建立梁、板壳模型，并进行多项性能的优化，从而实现车身结构的正向开发。

本文借助于该思想，建立研究对象的结构空间包络，并对该包络进行拓扑分析，然后将仿真结果与原始结构进行比较，寻找车身结构中的关键点，推测初始结构可能的布置思想，从而加深对该研究思路的理解。

其基本过程如下图所示：3.2 工况车身在实际使用过程中承受非常复杂的载荷，这些载荷对车身的影响各不相同，有的影响局部，有的影响整个车身。

纯电动汽车变速箱壳体CAE分析及拓扑优化

优化结果表明,优化后壳体刚度和固有频率均有提高。根据拓扑优化结果对变速箱壳体结构进行改进,通过仿真计算验证表明, 改进后的壳体提高了刚度和前两阶固有频率,使得齿轮传动精度更高,避开了常用转速下的齿轮啮合激励频率,且改进后质量减轻了7%,性能得到明显改善,达到设计要求。
采用仿真分析与试验相结合的方法,分别利用ABAQUS和 b对壳体动态特性进行仿真和试验研究。仿真与试验结果对比表明,不论在自由状态还是约束状态下,计算模态振型与试验模态振型基本吻合,且固有频率相对误差均在4%以内, 从而验证了变速箱壳体有限元模型的准确性。
另外,通过研究壳体模态参数,发现其前两阶固有频率与常用转速下齿轮啮合激励频率比较接近,可能引起共振现象的发生,为多目标拓扑优化提供基础数据。3.基于变密度法建立静动态联合多目标拓扑优化数学模型,通过Optistruct进行拓扑优化,以设计域内单元密度为设计变量,约束优化前后体积比,以一挡及倒挡工况下的柔度最小化和前两阶固有频率的加权响应最大化为优化目标。
主要研究内容如下:1.详细介绍了纯电动汽车变速箱壳体的研究背景及意义,然后阐述了纯电动汽车变速箱研究现状,接着介绍了壳体有限元分析及拓扑优化研究现状。2.详细介绍了变速箱壳体结构设计过程,利用CATIA和HyperMesh分别建立体一挡及倒挡工况进行静力学仿真分析。分析结果表明,在两种工况下该壳体满足刚强度要求,并且有优化设计空间。
纯电动汽车变速箱壳体CAE分析及拓扑优化
随着能源问题的日益突出,节能减排在汽车行业中越来越受到重视,因此纯电动汽车得到了快速发展。众所周知,汽车变速箱是汽车传动系统的核心装置,而壳体性能优劣对变速箱正常工作起着重要作用,因此壳体性能与整车性能有直接关系,应保证其满足使用要求。

基于HyperMesh的车架拓扑优化设计

基于丰，王军，王浩
（合肥工业大学机械与汽车工程学院，安徽合肥２３０００９）
摘要：以轻型卡车车架为研究对象，采用ＨｙｐｅｒＭｅｓｈ建立车架的有限元模型，分析车架的模态，得到原始车架的
将ＵＧ建立的三维几何模型导人到ＨｙｐｅｒＭｅｓｈ，利用几何清理工具，对模型进行修复，产生简化的几何模型，便于网格划分。车架有限元模型采用壳单元，根据实际车架不同部位赋予单元不同的厚度，有３．０，３．２，３．５，４．０，４．５，５．０，５．５，６．０，８。０ｍｍ几种。使用的钢板材料属性见表１。
第２ｌ卷
第１期
山东交通学院学报
ＪＯＵＲＮＡＬＯＦＳＨＡＮＤＯＮＧＪＩＡＯＴＯＮＧＵＮＩＶＥＲＳＩＴＹ
Ｖ０１．２１Ｎｏ．１
２０１３年３月
Ｍａｒ．２０１３
ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１６７２－００３２．２０１３．０１．００２
２拓扑优化
２．１拓扑优化算法
变密度算法将结构内所有材料的单元密度都视为相同，对单元密度进行优化计算，从而获得结构
１．２模态分析
对车架进行模态分析，利用静态分析模型３］，获取车架的自由模态。设置频率范围从１Ｈｚ开始，得

试析纯电动客车车身结构设计

试析纯电动客车车身结构设计摘要：文章从整车结构与设计出发，分别简述了电动客车车身骨架的有限元，以及拓扑优化和结果，以供参考。

关键词：纯电动客车；车身结构；设计随着各国政府逐渐启动燃油车禁售时间表，零排放、低污染、低噪音、低能耗的纯电动汽车开始成为各国大力推广的对象。

在纯电动汽车中，以纯电动公交客车为代表的新能源城市公共服务用车是我国政府的推广重点。

为了保证纯电动公交客车拥有一定距离的续驶里程，车上往往布置了较大容量和体积的动力电池包，动力电池包的重量一般可以达到车身骨架重量的30%-40%左右。

这意味着在车身结构大致相似的情况下，纯电动客车与传统燃油客车相比，在各种典型工况下受力状况更加恶劣，更容易发生强度、刚度失效的问题。

一、整车结构与设计以某纯电动客车为例，在设计过程中以国内外公交客车的先进技术为基础，根据电动汽车特点进行系统总体设计，并不要求每个子系统最优，只求得各个子系统的最佳匹配，最终得到整车最优。

整车的设计主要分为两部分，一部分主要是电气及控制系统的设计，另一部分是机械系统的集成和优化设计。

1.电气及控制系统布置电气及控制系统主要包括低压电气系统、高压电气系统和整车控制与能量管理系统。

电气及控制系统的结构原理如图1所示。

图1 电气及控制系统结构原理图整车控制与能量管理系统主要完成整车控制与能量管理两部分功能，担负着采集整车的各子系统的运行信息并进行监控与诊断，维持所有电池处于最佳状态，控制充电方式和提供剩余能量显示等职责，并具体实现以下功能。

（1）整车信息检测与显示，包括：气压信号加速踏板和制动踏板等模拟信号，以及车速、前进后退、控制器开关、暖气开关、气泵开关、油泵开关以及手制动等开关量。

（2）通过CAN总线与电动机控制器进行通信并显示与电动机相关的信息。

（3）进行换挡控制，通过控制高压断路器遗免电池深度放电（4）动力电池组信息检测与显示，其中包括：总电流、总电压，动力电池组充电状态（oC）估计，单支电池电压和每箱电池组温度。

拓扑优化设计在汽车轻量化中的应用

拓扑优化设计在汽车轻量化中的应用汽车轻量化是目前汽车行业最为关注的话题之一，它能够有效地提升汽车燃油效率，降低碳排放，减少环境污染。

在轻量化过程中，拓扑优化设计成为一种非常重要的工具和手段，它能够通过对汽车结构设计进行深入优化，实现轻量化的目标。

本文将对拓扑优化设计在汽车轻量化领域中的应用进行详细探讨。

一、拓扑优化设计的基本原理拓扑优化设计是一种基于自然界优秀形态的设计方法，在工程领域中得到了广泛应用。

其基本原理是通过对结构形态进行重新分布和优化，去除无用部分，加强有用部分，最大限度地利用材料，实现设计目标。

拓扑优化设计主要通过三个步骤完成：定义设计域、建立目标函数和选择优化方法。

其中，定义设计域是非常重要的一步，需要考虑到多种因素，包括材料特性、结构形态、加工难度等。

二、拓扑优化设计在汽车轻量化中的应用实例拓扑优化设计在轻量化领域中有着广泛的应用，其中在汽车领域中的应用较多，下面将分别从车身结构、发动机部件和悬架系统三个方面进行阐述。

1. 车身结构车身结构的轻量化设计是汽车轻量化的重要方向之一，它不仅能够降低车身重量，而且还能够提升车身强度和刚度。

在车身结构中，拓扑优化设计可应用于整车结构的轻量化改进和局部结构件的优化设计。

例如，在一款SUV车的轻量化设计中，针对车身前、中、后部分分别进行了优化设计，经过拓扑优化后，整车质量降低了15%，车身强度提升了20%，同时还提高了燃油效率和行车稳定性。

2. 发动机部件发动机作为汽车的“心脏”，其设计对于汽车性能和轻量化至关重要。

拓扑优化设计在发动机部件的轻量化设计中能够起到非常重要的作用。

例如，在一款柴油发动机的轻量化设计中，通过对气缸盖结构进行优化，经过拓扑优化后，气缸盖质量降低了30%，同时还提升了气缸盖的强度和耐磨性。

3. 悬架系统悬架系统是汽车的重要组成部分之一，其设计对于汽车行驶舒适性、稳定性和安全性都有着非常重要的影响。

拓扑优化设计在悬架系统的轻量化设计中也有着应用，例如，在一款商用车的悬架系统中，通过对转向节进行优化，经过拓扑优化后，转向节的质量降低了40%，同时还提升了悬架系统的稳定性和耐久性。

纯电动汽车架构设计（三）：后悬架型式和车身拓扑结构

纯电动汽车架构设计（三）：后悬架型式和车身拓扑结构续：《纯电动汽车架构设计(一) ：电动车架构设计核心与前悬架选择》《纯电动汽车架构设计(二)：电池布局与造型变化》13传统燃油车悬架的局限性对于采用地板下平板电池的电动汽车而言，电池宽度主要受限于侧碰和柱碰时的门槛侵入量，同时也受后悬架形式和前车身拓扑结构影响。

动力电池长度则主要受后悬架形式和车身拓扑结构约束。

后悬架空间相对于前悬架要富余一些，所以衍生出了多种形式的后悬架。

传统燃油车后悬架，大致可以分成下面几种：1）扭力梁型悬架，也就是常说的板车悬架。

这种悬架几乎无法对轮胎跳动有任何主动控制，并且先天带有过度转向倾向。

有的扭力梁悬架会用瓦特连杆来增加车轮侧向支撑力，但仍然无法主动控制车轮前束和内倾。

在纯电动汽车上，扭力梁悬架中间无法布置驱动电机，而且扭力梁的存在会严重限制动力电池长度和宽度，所以这种悬架是不适合电动车的。

但现在很多采用传统架构的电动车采用的还是这种悬架，一般是继承燃油车原型而来。

图30 扭力梁式后悬架2）麦弗逊式后悬架，也叫双连杆、三连杆和连杆支柱式后悬架。

由两根横杆和一根拖曳臂组成。

其中一根横杆与拖曳臂一起到下摆臂作用，和滑柱一起控制车轮外倾，另一根横杆控制车轮前束，拖曳臂还能控制车轮X方向位置。

虽然看上去和麦弗逊前悬架的差别很大，但功能相似，老款凯美瑞和老款蒙迪欧就采用了这种悬架。

这种悬架对车轮外倾角的控制有先天不足，侧向支撑也差一些；为提高侧倾中心，下连杆一般比较长，无法布置驱动电机；对动力电池的宽度限制也较大。

图31 麦弗逊后悬架3）拖曳臂多连杆后悬架。

在麦弗逊后悬架上增加一个上摆臂，就变成现在A级和B级车上最常见的一种多连杆悬架，一般叫四连杆悬架，也叫欧式拖曳臂悬架或刀锋臂悬架。

这种悬架用在君越、福克斯、新汉兰达、现代名图等多种车型上，性能比麦弗逊式悬架好，但是由于拖曳臂的存在，车轮跳动过程中X方向位移比较大，对车轮控制仍然有瑕疵。
