电机与电气控制技术复习
电流保护。
结构：熔体、熔座
熔断器的符号
FU
期末复习
低压断路器又称自动开关或空气开关。它相当于 刀开关、熔断器、热继电器和欠电压继电器的组 合，是一种既有手动开关作用又能自动进行欠压、 失压、过载和短路保护的电器。
低压断路器的符号
期末复习
主令电器主要用来接通或断开控制电路，以发布命 令或信号，改变控制系统工作状况的电器。常用的 主令电器有控制按钮、行程开关、万能转换开关、 主令控制器等。
在绕线型异步电动机转子回路中串入电阻或串附加电动
势等方法调速。
七、直流电动机 弱磁保护，防止飞车
期末复习
低压电器
低压电器：是指工作在直流1500V、交流1200V 及以下的电路中，以实现对电路或非电对象的控制、 检测、保护、变换、调节等作用的基本器件。
电磁机构：电磁机构是电磁式电器的感测元件，它 将电磁能转换为机械能，从而带动触头动作。
按钮是一种非接触式的检测装置。 红色---停止 绿色---起动
行程开关又称限位开关，能将机械位移转变为电信号， 以控制机械运动。种类按运动形式分为直动式、转动式； 按结构分为直动式、滚动式、微动式。
接近开关是一种非接触式的检测装置。
期末复习
电气控制电路设计
电气控制系统图常用的有电气原理图、电器布 置图、电气安装接线图。
期末复习
继电器输入信号输入后，经一定的延时， 才有输出信号的继电器称为时间继电器。对于 电磁式时间继电器，当电磁线圈通电或断电后， 经一段时间，延时触头状态才发生变化，即触 头延时闭合或断开。
延时方式：通电延时型和断电延时型两种。
时间继电器的符号
期末复习
期末复习
热继电器是电流通过发热元件加热使双金属 片弯曲，推动执行机构动作的电器。主要用 来保护电动机或其它负载免于长期过载以及 作为三相电动机的断相保护，不能用于短路 和瞬时过载保护 。
现代电气控制技术复习资料
29为什么电动机要设零电压和欠电压保护？
（1） 零压保护，通过接触器KM的自锁触点来实现。当电源电压消失（如停电），或者电源电压严重下降，使接触器KM由于铁心吸力消失或减小而释放，这时电动机停转并失去自锁。而电源电压又重新恢复时，要求电动机及其拖动的电动机构不能自行起动，以确保操作人员和设备的安全。由于电网停电后自锁触点KM的自锁已消除，所以不重新按起动按钮电动机就不能起动。（防止设备断电，通电自起动）
35主运动时主轴通过卡盘或顶尖带动工件作旋转运动，它消耗绝大部分能量。进给运动是溜板带动刀架的纵向和横向的直线运动，它消耗的能量很小。
31电流型保护包括：短路保护FU、过电流保护KI、过载保护FR、欠电流保护、断相保护。
32利用逻辑代数来分析、设计线路。用这种方法设计的线路比较合理，特别适合完成较复杂的生产工艺所要求的控制线路。
33车床主要由机身、主轴变速箱、尾架、进给箱、丝杠、光杠、刀架及溜板箱等组成。
34车床在加工过程中主要有两种运动：主运动和进给运动。
电压继电器作用：起到过压和欠压保护作用
电流继电器作用：起到过载和短路保护作用
电压继电器的线圈与负载并联，触点接在电压保护的跳闸线圈中
电流继电器的线圈与负载串联，触点接于过流保护的跳闸线圈中
19行程开关又称限位开关，是一种根据生产机械运动的行程位置而动作的小电流开关电器。它由三部分组成：操作头、触头系统和外壳。操作头是感测部分，它接受机械结构发出的动作信号，并将此信号传递到触头系统。触头系统是开关的执行部分，它将操作头传来的机械信号，通过本身的转换动作，变换为电信号，输出到有关控制回路，使之能按需要作出必要的反应。
继电器的释放值与吸合值的比称为继电器的返回系数，释放弹簧拧紧，吸合电流电压与释放电流电压同时增大，返回系数增大，放松时，返回系数减小。
[管理]电气控制知识复习资料.docx
![[管理]电气控制知识复习资料.docx](https://img.taocdn.com/s3/m/59221b1ed4d8d15abe234eba.png)

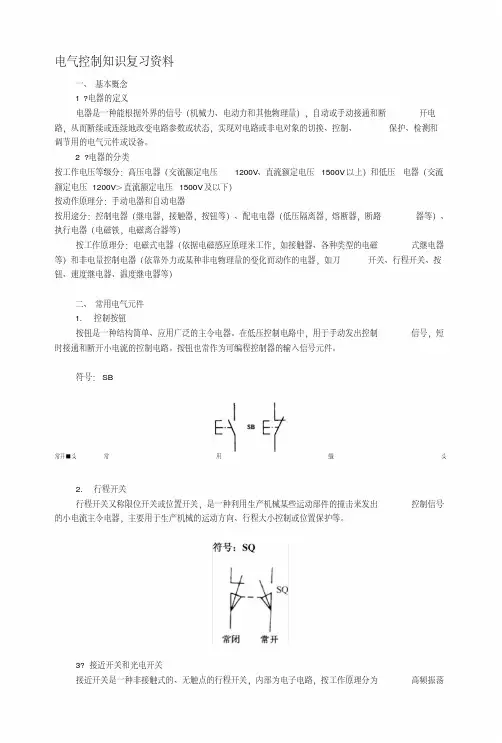

电气控制知识复习资料一、基本概念1?电器的定义电器是一种能根据外界的信号（机械力、电动力和其他物理量），自动或手动接通和断开电路，从而断续或连续地改变电路参数或状态，实现对电路或非电对象的切换、控制、保护、检测和调节用的电气元件或设备。
2?电器的分类按工作电压等级分：高压电器（交流额定电压1200V、直流额定电压1500V以上）和低压电器（交流额定电压1200V＞直流额定电压1500V及以下）按动作原理分：手动电器和自动电器按用途分：控制电器（继电器，接触器，按钮等）、配电电器（低压隔离器，熔断器，断路器等）、执行电器（电磁铁，电磁离合器等）按工作原理分：电磁式电器（依据电磁感应原理来工作，如接触器、各种类型的电磁式继电器等）和非电量控制电器（依靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器、温度继电器等）二、常用电气元件1.控制按钮按钮是一种结构简单、应用广泛的主令电器。
在低压控制电路中，用于手动发出控制信号，短时接通和断开小电流的控制电路。
按钮也常作为可编程控制器的输入信号元件。
符号：SB常开■头常用纖头2.行程开关行程开关又称限位开关或位置开关，是一种利用生产机械某些运动部件的撞击来发出控制信号的小电流主令电器，主要用于生产机械的运动方向、行程大小控制或位置保护等。
3?接近开关和光电开关接近开关是一种非接触式的、无触点的行程开关，内部为电子电路，按工作原理分为高频振荡性、电容型和永磁型三种类型。
当运动着的物体接近它到一定距离时，它就能发出信号，从而进行相应的操作。
接近开关不仅能代替有触点行程开关来完成行程控制和限位保护，还可以用于高频计数、测速、液面检测等。
光电开关是另一种类型的非接触式检测装置。
它有一对光的发射和接收装置。
根据两者的位置和光的接收方式可以分为发射式和反射式，作用距离从几厘米到几十米不等。
行程开关、接近开关、光电开关的选择方式：选用时，要根据使用场合和控制对象确定检测元件的种类。
电气控制技术复习资料
一、单选题（共20题，40分）1、异步电动机正反转控制线路,可采用按钮的辅触头作为互锁环节。
（2.0）A、常开;电气B、常开;机械C、常闭;电气D、常闭;机械正确答案： D2、电气原理图分为____和____两部分。
（2.0）A、图形;文字符号B、主电路;控制电路C、主电路;保护电路D、元件;导线正确答案： B3、电器控制线路的表示方法有（2.0）A、电气原理图B、电气接线图C、电器布置图D、以上都是正确答案： D4、电气控制原理图分为（）两部分（2.0）A、主电路、辅助电路B、控制电路、保护电路C、控制电路、信号电路D、信号电路、保护电路正确答案： A5、国产交流三速变极调速锚机电动机,通常低速绕组接法,中速绕组接法。
（2.0）A、YY;ΔB、 YY;YC、Δ;YYD、 Y;YY正确答案： C6、三相鼠笼异步电动机控制电路中的触头，具有保护功能。
（2.0）A、自保；过载B、自保；失压C、互锁；过载D、互锁；失压正确答案： B7、锚机的工作过程中阶段的负载转矩逐渐增大。
（2.0）A、收起锚链B、拉紧锚链C、拔锚出土D、提锚出水正确答案： B8、C6140T型普通车床主轴电动机采用（）制动方式（2.0）A、反接B、能耗C、电磁离合器D、机械制动正确答案： B9、接触器主要由触头系统、电磁机构和等三部分组成。
（2.0）A、释放弹簧B、灭弧装置C、衔铁机构D、励磁线圈正确答案： B10、三相异步电动机变极调速的方法一般只适用于( )。
（2.0）A、笼型异步电动机B、绕线转子异步电动机C、同步电动机D、滑差电动机正确答案： A11、PLC工作时，必须将PLC上的状态运行开关打到（）位置（2.0）A、 RUNB、随便C、 STOPD、 TEMP正确答案： A12、电气系统故障一般是指电气控制（）的故障。
（2.0）A、变压器B、导线C、线路D、电源正确答案： C13、PLC从结构上分为整体式和模块式，下列PLC属于模块式是（）（2.0）A、 S7-200B、 FX1SC、 S7-300D、 LOGO正确答案： C14、操作锚机时,迅速将控制手柄扳到“起锚3”档时,控制线路应能实现。
电气控制技术复习资料
复习一、填空1、用热继电器对电动机进行过载及断相保卫，其额定电流值应由热元件的最大额定电流值来确定。
2、自动空气开关在电路发生严重过载和短路、欠压等故障时，能自动切断故障电路。
3、热继电器它是利用电流的热原理原理而动作的。
它的发热元件应串接于电动机电源回路中。
4、电气原理图由主电路和辅助电路组成。
5、电动机的正反转操纵电路，在任何时候都只准许其中一组电路工作，因此必须进行互锁，以防止电源相间短路。
6、C650一般车床的主轴电动机容量为30KW，采纳全压下的空载串电阻起动、能实现正、反旋转的连续运行，还能实现单方向的点动操纵。
7、Z3040摇臂钻床运动部件较多，分不采纳主轴电动机、冷却泵电动机、摇臂升落电动机和油泵电动机拖动。
8、M7130型卧轴距台平面磨床的电磁吸盘操纵电路可分为三个局部，分不是整流装置、操纵装置和保卫装置。
9、X62W卧式铣床的主轴变速能够在主轴运动时进行，也可在主轴不转时进行，不需要再按下停止按钮。
10、凸轮操纵器触点直截了当用来操纵电动机主电路，因此要求触点___容量大_____，主令操纵器触点只操纵接触器，再由接触器操纵电动机，因此触点容量较凸轮操纵器触点容量小。
11、低压电器按操作方式分为手动电器和自动电器。
由此可知，交流接触器属于自动电器，组合开关属于手动电器。
12、在接触器操纵线路中，依靠自身的辅助触点维持线圈通电的环节喊自锁环节；串进对方操纵线路的动断触点喊互锁触点。
13、固态继电器〔SSR〕是一种新奇的无触点开关，采纳固体半导体元器件组装而成。
14、三相笼型异步电动机能够通过改变定子绕组磁极对数，电压频率以及转差率S能够实现调速的目的。
15、电磁式中间继电器实质上是一种电磁式电压继电器，其特点是触头数量多，故能够用中间继电器来扩大操纵回路的数目。
16、如需要在不同的场所对电动机进行操纵，可在操纵电路中并联几个起动按钮和串联几个停止按钮。
17、T68卧式镗床的电气原理图中，KM4、KM5操纵主轴电动机的速度变化，低速运行时，KM4触头闭合，高速时运行时KM5触头闭合。
电气控制与PLC应用技术课程总复习知识要点
《电气控制与PLC 应用技术》课程总复习一、基本常识与概念在电脑技术中，常用的进制主要有二进制、八进制、十进制和十六进制等几种，任意进制〔N 进制〕数展开式的通式为：∑⨯=i i N k D )0(n n i -≤≥=之间任意整数式中，N 为计数的基数，i k 为第i 位的系数，i N 为第i 位的权〔简称位权〕，这就是按权位展开再求和即可。
1、任意N 进制数转换为十进制将任意N 进制数按上述通式展开，再求和，就可得到该N 进制数对应的十进制数。
例1：将二进制数〔1010〕2转换成十进制数。
解：321021010(1010)12021202(82)(10)=⨯+⨯+⨯+⨯=+= 例2：将八进制数531.6转换成十进制数。
解：1010128)75.345(75.012432086818385)6.531(=+++=⨯+⨯+⨯+⨯=-2、十进制数转换成任意N 进制数十进制数的整数部分与小数部分转换方法不同，可将其分别转换，然后再将两部分合来即可。
〔1〕整数部分转换方法：除基取余法。
第一个余数为N 进制数最低位即第0位的数码D0 。
〔2〕小数部分转换方法：乘基取整法。
第一个整数即为N 进制小数部分中小数点后第一位的数码D-1。
例3：将十进制数12.24转换成二进制数〔小数部分取4位小数的近似值〕。
解:(1)整数部分12÷2=6 除基取余数0(LSD) 6÷2=3 除基取余数0 3÷2=1 除基取余数1 1÷2=0 除基取余数1(MSD) 整数部分为:1100 (2)小数部分0.24×2=0.48 乘基取整0(N-1) 0.48×2=0.96 乘基取整0 0.96×2=1.92 乘基取整10.92×2=1.84 乘基取整1〔3〕以上两部分全起来得：〔12.24〕10=(1100.0011)23、二进制数与八进制、十六进制数之间的转换〔1〕二进制数转换成八进制、十六进制数转换方法：从小数点开始，分别向左、向右每3位〔八进制〕数或每4位〔十六进制〕数为一组，位数不足者在最左或最右侧用0补足位数，每组分别用对应的一个八进制或十六进制数来表示。
PLC电气控制与组态技术期末考试复习资料
《PLC电气控制与组态技术》课程综合复习资料一、单选题1．图示是（）指令。
A.逻辑与B.逻辑或C.逻辑异或D.逻辑取反答案：D2．图示是（）指令。
A.逻辑与B.逻辑或C.逻辑异或D.逻辑取反答案：A3．如图接线，存在的问题是（）。
A.热继电器接法不对B.指示灯接法不对C.按钮接法不对D.自保点接法不对答案：B4．符号代表（）。
A.通电延时闭合触点B.通电延时断开触点C.断电延时闭合触点D.断电延时断开触点答案：D5．图示为交流接触器线圈接线图，其最显著的错误是（）。
A.没用按钮控制B.接触器线圈不能串联C.没用热继电器D.没用熔断器答案：B6．图示是（）。
A.使能高速计数器指令B.使能脉冲输出指令C.定义高速计数器指令D.定义脉冲输出指令答案：A7．图示是（）。
A.使能高速计数器指令B.使能脉冲输出指令C.定义高速计数器指令D.定义脉冲输出指令答案：B8．图示是（）指令。
A.整数加法指令B.整数减法指令C.双整数加法指令D.双整数减法指令答案：B9．图示是（）。
A.实数加法运算指令B.实数减法运算指令C.实数乘法运算指令D.实数除法运算指令答案：A10．当几个条件仅具备一个时，继电器线圈就断电，可采用将几个条件对应的常闭触头（）、再和所控制的继电器线圈串联的方法实现。
A.并联B.串联C.先串联再并联D.先并联再串联答案：B11．CPU224AC/DC/Relay表示型号为224、交流电源供电、直流型输入接口电路、（）输出接口电路。
A.继电器型B.晶体管型C.晶闸管型答案：A12．在进行继电接触控制电路设计时，当触点动作时刻先后非常接近时，要特别注意“（）”会导致控制次序颠倒，控制失败。
幸运的是，可编程控制器的“循环扫描”工作方式，可有效的避免这种情况。
A.短路B.触点竞争C.触点黏连D.操作过电压答案：B13．对于TON定时器，当定时时间到，即当达到设定值后，若控制端子（使能端）仍然接通，则定时器的当前值会（）。
《现代电气控制技术》期末复习资料
第1章常用低压电器【填空题】1.电器一般具有两个基本组成部分：感测部分（电磁机构）和执行部分（触头）。
2.电弧熄灭方法：降低电场强度和电弧温度。
3.接触器：用来频繁接通和切断电动机或其它负载主电路的一种自动切换电器。
具有远距离操作功能和失（欠）压保护功能；但没有低压断路器所具有的过载和短路保护功能。
4.接触器按其主触头通过的电流种类，分为直流接触器和交流接触器。
5.接触器符号：6.继电器：是一种根据特定形式的输入信号而动作的自动控制电器。
由承受机构、中间机构和执行机构三部分构成。
7.继电器返回系数，是继电器重要参数，吸合时间和释放时间。
8.继电器的主要特点是具有跳跃式的输入-输出特性。
9.继电器符号：10.中间继电器：用来放大信号，增加控制电路中控制信号的数量，以及作为信号传递、连锁、转换及隔离用。
11.中间继电器符号：12.时间继电器：在敏感元件获得信号后，执行元件要延迟一段时间才动作的电器。
13.时间继电器符号：通电延时（b,d,e），断电延时（c,f,g）14.速度继电器也称反接制动继电器，用在异步电动机的反接制动控制。
15.速度继电器符号：16.热继电器：利用电流的热效应原理来工作的保护电器，用作三相异步电动机的过载保护。
（双金属片）17.热继电器符号：18.行程开关：又称限位开关，根据生产机械运动的行程位置发出命令以控制其运动方向或行程长短的小电流开关电器。
19.行程开关触点符号：20.低压熔断器：利用熔体的熔化作用而切断电路的、最初级的保护电器，适用于交流低压配电系统或直流系统，作为线路的过负载及系统的短路保护用。
21.低压断路器：按结构形式分为万能式和塑料外壳式两类。
用于电路过载、短路和失压保护。
【简答题】1.12 时间继电器和中间继电器在电路中各起什么作用？时间继电器：分为通电延时：接收输入信号延时一定的时间，输出信号才发生变化，当输入信号消失时，输出瞬时复原；断电延时：接收输入信号时，瞬时产生相应的输出信号，当信号消失后，延迟一点过时间，输出复原。
电气控制技术复习要点 (a自动保存的)
低压电器控制技术• 电磁接触器的组成与工作原理。
• 逻辑函数的化简。
• 继电器的起、保、停电路的工作原理与函数。
• 笼型异步电机的启停控制电路、各部分的主要功能与工作机理。
• 笼型异步电机减压起动的控制电路、各部分的主要功能与工作原理。
• 固态继电器在应用中的优缺点。
• 异步电机启动时采用软启动器的好处，软启动器的工作原理、几种起动方式的工作原理与特性曲线。
• 可编程控制器的定义、组成、功能与主要应用场合。
• PLC与继电接触器控制系统、PC等的主要区别。
1接触器的结构和原理一般接触器都由下列几个部分组成：电磁机构；主触点和灭弧装置；辅助触点；释放弹簧机构或缓冲装置；支架与底座。
触点用来接通或断开被控制的电路。
它的结构形式很多，按其接触形式可分为三种，即点接触、线接触和面接触.电弧的产生与灭弧装置当接触器触点切断电路时，如电路中电压超过10 ～12V 和电流超过80 ～100mA 时，在拉开的两个触点之间将出现强烈火花，这实际上是一种气体放电（气体中有大量的带电粒子作定向运动）的现象，通常称为“电弧”。
撞击电离、热电子发射和热游离的结果，使得在两触点间呈现大量向阳极飞驰的电子流，这就是所谓的电弧。
常用的灭弧装置有：磁吹式灭弧装置、灭弧栅、灭弧罩、多断点灭弧。
电磁机构是接触器的主要组成部分之一，它将电磁能转换成机械能，带动触点使之闭合或断开。
电磁机构由吸引线圈和磁路两部分组成。
磁路包括铁心、衔铁、铁轭和空气隙。
电磁机构的工作特性吸力特性；吸力特性随励磁电流种类（交流、直流）、线圈连结方式（串联、并联）的不同而有所差异。
反力特性电磁机构转动部分的静阻力与气隙的关系曲线。
阻力的大小与作用弹簧、摩擦阻力以及衔铁重量有关。
一般 U 型交流电磁机构线圈在通电而衔铁尚未吸合瞬间电流将达到吸合后额定电流的5~6倍，E型电磁机构将达到10~15倍。
故如果衔铁卡住不能吸合，或者频繁动作，线圈可能被烧毁。
这就是对于高可靠性，或频繁动作的控制系统采用直流电磁机构，而不采用交流电磁机构的主要原因。
电气控制技术复习资料
电气控制技术复习资料一、概述电气控制技术是现代工业自动化领域中的重要组成部分，它通过电气信号来控制和调节机械设备的运行。
掌握电气控制技术对于工程师和技术人员来说至关重要，因为它涉及到工业生产中的电路设计、传感器技术、运动控制等方面。
本文档将针对电气控制技术的基础知识进行复习，帮助读者巩固相关概念和理论。
二、电气控制系统的基本原理电气控制系统由控制器、执行器和传感器等组成。
控制器接收输入信号，经过处理后产生输出信号，通过执行器对机械设备进行控制。
传感器用于感知环境参数，将其转化为电信号输入给控制器。
电气控制系统的基本原理是根据控制规律，通过调节执行器的控制量，实现对被控制对象的控制。
三、电路设计与分析电路设计是电气控制技术的基础，它涉及到电路图的绘制和电路参数的计算。
读者需要掌握直流电路和交流电路的基本知识，包括电压、电流、电阻、电感、电容等概念。
此外，了解各种电路元件的特性和使用方法也是必要的。
针对电路设计的分析，读者需要掌握基本的电路分析方法，如基尔霍夫定律、奥姆定律、电压分压和电流分流等。
四、传感器技术与信号处理传感器是电气控制系统中的重要组成部分，它可以将各种物理量转换为电信号，用于反馈给控制系统。
了解不同类型的传感器原理和特点对于正确选择和应用传感器至关重要。
此外，信号处理是处理传感器输出信号的重要环节，读者需要了解常见的信号处理方法，例如滤波、放大、AD转换等。
五、运动控制与电机驱动电气控制技术在运动控制领域有广泛应用，例如机床、机器人、流水线等。
了解运动控制系统的基本原理和电机驱动的工作方式对于工程师来说非常重要。
掌握伺服电机和步进电机的工作原理、控制方法和参数调节是必要的。
六、控制器及其编程控制器是电气控制系统的核心部件，常见的控制器包括PLC、DCS、单片机等。
读者需要了解不同类型控制器的特点和应用场景，掌握编程方法和程序设计。
学习控制器编程语言如LD、FBD、ST、IL等也是复习中的关键内容。
电气控制与可编程控制技术(091305)-复习资料
电气控制与可编程控制技术(091305)一、单选题1 、电压等级相同的两个电压继电器在线路中（）。
A.可以直接并联B.不可以直接并联C.不能同时在一个线路中D.只能串联参考答案:A答案解析:无2 、交流接触器在不同的额定电压下，额定电流（）。
A.相同B.不相同C.与电压无关D.与电压成正比参考答案:B答案解析:无3 、三相异步电动机要想实现正反转，（）。
A.调整三线中的两线B.三线都调整C.接成星形D.接成角形参考答案:A答案解析:无4 、三相感应电动机起动时，起动电流很大，可达额定电流的（）。
A.4~7倍B.2~2.5倍C.10~20倍D.5~6倍参考答案:A答案解析:无5 、关于电压继电器，下列说法正确的是（）。
A.过电压继电器的动作电压为额定电压的110%~115%B.欠电压继电器的动作电压为额定电压的40%~70%C.零电压继电器的动作电压为额定电压的5%~25%D.以上三种说法都正确参考答案:D答案解析:无6 、C650卧式车床中关于KM3和KA的触点，以下说法正确的是( )A.KM3的触点可以用KA的触点代替B.KA的触点可以用KM3的触点代替C.两者的触点可以互相替换D.两者的触点不可以互相替换参考答案:C答案解析:无7 、黄绿相间的双色线，按电气规范只能用作（）。
A.火线B.零线C.接地线D.网络线参考答案:C答案解析:无8 、C650卧式车床的停止按钮按下后一直不松开，则主轴电机( )A.反接制动B.能耗制动C.自然减速D.继续运行参考答案:C答案解析:无9 、交流接触器的作用是（）。
A.频繁通断主回路B.频繁通断控制回路C.保护主回路D.保护控制回路参考答案:A答案解析:无10 、电磁机构中衔铁可靠地被吸住的条件是（）A.电磁吸力大于弹簧反力B.电磁吸力等于弹簧反力C.电磁吸力小于弹簧反力参考答案:A答案解析:无11 、热继电器的整定值为6.8A，则动作范围应选用（）。
A.0.4~0.64AB.0.64~1AC.4~6.4AD.6.4~10A参考答案:D答案解析:无12 、若接触器用按钮起动，且起动按扭两端并联接触器的常开触点，则电路具有（）。
电气控制技术复习要点(2011)
《电气控制技术》课程复习要点第一部分继电—接触器控制系统1．开关电器、主令电器、接触器、继电器、熔断器、低压断路器、热继电器等低压电器的作用、结构、工作原理；2．低压电器图形和文字符号；3．每种低压电器的技术参数；4．低压电器的使用和选择方法。
5．电气控制系统的电路图及绘制原则；6．起保停控制电路的工作原理、各保护电路的作用；7．何为“自锁”、“互锁”？由什么器件来实现？8．继电—接触器控制系统（或电路）的分析方法；9．联锁控制规律的种类，有何特点？10．参量控制规律的种类，有何特点？11．熟练掌握联锁控制、参量控制的电路分析及设计；12．Y/Δ控制电路的工作原理；13．简单电气控制电路的设计。
第二部分可编程控制器14．PLC的工作原理；15．PLC的组成部分；16．PLC的编程语言；17．梯形图编程的方法；18．熟悉所讲的S7-200有关指令（作用，图例）；19．熟练掌握梯形图→指令语句和指令语句→梯形图；20．熟练掌握S7-200的定时器、计数器的作用及编程方法；21．会使用顺序控制指令编程；22．掌握PLC的基本编程电路：保持电路，优先电路，振荡电路，比较电路，长延时电路等；第三部分应用问题23．熟练掌握课程实验内容（会分析、修改、设计）；24．掌握PLC中I/O的应用；25．熟练将继电—接触器系统转换成PLC系统的方法、步骤；26．熟练根据时序图进行PLC梯形图编程；27．熟悉PLC单按钮起停电路的编程；28．熟悉输入信号的种类并能采取相应的对策；29．把教材所讲的内容至少认真看一遍；30．把所做的作业（正确的内容）至少认真看一遍。
(完整版)电气控制复习题答案
《电气控制技术》复习题答案一选择1．下列低压电器中不属于主令电器的有（ D ）。
A．按钮 B．行程开关 C．凸轮控制器 D．热继电器2．交流接触器CJ10Z—40/3的额定电流为（B）。
A．10A B．40A C．3A D．12A3．延时动作的继电器是（C）。
A．电流继电器 B．电压继电器 C．时间继电器 D．速度继电器4．下列电器中能实现欠压保护的是（C）。
A．熔断器 B．速度继电器 C．接触器 D．行程开关5．电路图中接触器线圈符号下左栏中的数字表示该接触器（ B）所处的图区号。
A．线圈 B．主触头 C．常开辅助触头 D．常闭辅助触头6．在机床电气控制线路中，熔断器作A保护。
A.短路B.过载C. 欠压 D．无保护功能7．熔断器作为短路保护的电器，它是（B）于被保护电路中的。
A.并接B.串接C.串接或并接都可以8．三相异步电动机既不增加启动设备，又能适当增加启动转矩的一种降压启动方法是（C）。
A．定子串电阻降压启动 B．定子串自耦变压器降压启动C．星-三角降压启动 D．延边三角形降压启动9．三相异步电动机能耗制动是将正在转动的电动机从交流电源上切除后，（ B）。
A．在定子绕组中传入电阻 B．在定子绕组中通入直流电源C．重新接入反相序电源 D．以上说法都不正确10．（B）不但能用于正常工作时不频繁接通和断开电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备。
A.刀开关B.低压断路器C.组合开关 D．行程开关11．交流接触器除了具有接通和断开主电路和控制电路功能外，还兼可实现B保护。
A．短路 B．欠压 C．过载 D．无保护功能12．在直流电动机拖动的辊道电气控制线路中，电动机的电枢回路中接入的电流继电器应是（C）A.欠电流继电器，应将其常闭触点接入控制电路B.欠电流继电器，应将其常开触点接入控制电路C.过电流继电器，应将其常闭触点接入控制电路D.过电流继电器，应将其常开触点接入控制电路13．分析电气原理图的基本原则是：（C）A.先分析交流通路B.先分析直流通路C.先分析主电路、后分析辅助电路D.先分析辅助电路、后分析主电路14．电路图中接触器线圈符号下右栏中的数字表示该接触器（ D）所处的图区号。
电气控制技术复习资料
电气控制技术复习资料电气控制技术是现代工业中极为重要的一门技术，它不仅对工业生产的效率、质量和安全产生着重要影响，而且对节能减排以及环境保护也有着不可或缺的作用。
因此，对电气控制技术的学习和掌握至关重要。
在这篇文章中，我们将提供一些常用的电气控制技术复习资料，帮助大家更好地复习和掌握电气控制技术。
一、常用的控制元件和设备控制元件和设备是电气控制技术的基础，其作用是将电信号转换为机械行动或其他形式的控制信号。
常见的控制元件和设备主要包括接触器、继电器、按钮、指示灯、电流互感器、电压互感器、延时器、计数器、PLC等。
在复习过程中，需要掌握这些元件和设备的基本原理、特点以及使用方法。
二、常见的电气控制电路电气控制电路是实现电气控制的基本手段。
掌握电气控制电路的基本原理，对于理解和设计电气控制系统至关重要。
常见的电气控制电路主要包括三相电机直接启动电路、三相电机自动转开电路、交流电动机变频调速电路、升压器恒定电流电路、稳压器电路等。
复习电气控制电路时，需要了解电路构成、原理和特点。
三、PLC的基本原理和编程PLC是目前工业领域中应用最为广泛的控制器之一，其在工业生产过程中扮演着重要角色。
掌握PLC的基本原理和编程，对于工业自动化及控制领域的工作者至关重要。
PLC的编程语言有LD、FBD、ST、IL等，需要了解这些编程语言的基本语法和使用方法。
四、工业自动化控制系统的组成和工作原理工业自动化控制系统主要由传感器、执行器、控制器以及控制网络等组成。
在复习过程中，需要了解每个组成部分的具体作用和工作原理，以及它们之间的互联关系和控制方式。
可以进行一些工业控制系统的案例学习，加深对自动化控制系统的理解。
五、控制系统的分析与调试当一个工业控制系统出现故障时，需要进行及时的分析与调试，以确保系统的正常运行。
复习控制系统的分析和调试，需要了解故障排除的一般方法和流程。
另外，需要准备一些常见故障的案例，加深对故障排除方法的理解。
电气控制技术复习题及答案
中南大学网络教育课程考试复习题及参考答案电气控制技术一、填空题：1.低压电器基本结构是、和灭弧装置。
2.在交流接触器的铁心上一定要安装，目的是。
3.直流电动机的调速方法有：1）改变调速、2）改变调速、3）调速等三种。
4.用Y-△降压起动时,起动电流为直接用△接法起动时的 ,所以对降低很有效。
但启动转矩也只有直接用△接法启动时，因此只适用于启动。
5.反接制动时，当电机接近于时，应及时防止。
6.伺服电动机为了防止“反转”现象的发生，采用的方法。
7.低压电器的基本结构是、、。
8.熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。
9.机床电气控制是对控制对象进行控制。
10.电磁制动是使电动机产生一个与旋转方向的方法实现的；按其产生的制动转矩方法的不同可分为：能耗制动、再生制动、反接制动。
11.摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三种：。
12.电动机的降压起动控制电路主要有：、、自耦变压器及延边三角形降压起动。
13.在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序连锁等。
14.直流电机的调速方法有、、。
15.笼型异步电机的降压起动方法有：、、。
16.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
17.接触器可用于频繁通断电路，又具有保护作用。
18.伺服电机又称电机，在自动控制系统中作为元件。
它将输入的电压信号变换成转矩和速度输出，以驱动控制对象。
19.速度继电器是用来反映变化的自动电器。
动作转速一般不低于300r/min，复位转速约在。
20.刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身和设备安全事故。
接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。
二、判断题：1.直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。
电气控制技术复习题
电⽓控制技术复习题电⽓控制复习资料⼀、名词解释：（了解）1、低压电器：（）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作⽤的电器。
2、主令电器：（）⾃动控制系统中⽤于发送控制指令的电器。
3、熔断器：（）是⼀种简单的短路或严重过载保护电器，其主体是低熔点⾦属丝或⾦属薄⽚制成的熔体。
4、时间继电器：（）⼀种触头延时接通或断开的控制电器。
5、电⽓原理图（）电⽓原理图是⽤来表⽰电路各电⽓元器件中导电部件的连接关系和⼯作原理的电路图6、联锁（）也叫互锁：是两个接触器或继电器之间，利⽤⾃⼰的辅助触点，去控制对⽅的线圈回路，进⾏状态保持。
“联锁”电路实质上是两个禁⽌电路的组合。
K1动作就禁⽌了K2的得电，K2动作就禁⽌了K1的得电。
7、⾃锁电路：（）⾃锁电路是利⽤输出信号本⾝联锁来保持输出的动作。
8、零压保护（）为了防⽌电⽹失电后恢复供电时电动机⾃⾏起动的保护叫做零压保护。
9、⽋压保护（）在电源电压降到允许值以下时，为了防⽌控制电路和电动机⼯作不正常，需要采取措施切断电源，这就是⽋压保护。
10、星形接法：（）三个绕组，每⼀端接三相电压的⼀相，另⼀端接在⼀起。
11、三⾓形接法：（）三个绕组⾸尾相连，在三个联接端分别接三相电压。
12、减压起动（）在电动机容量较⼤时，将电源电压降低接⼊电动机的定⼦绕组起动电动机的⽅法。
13、主电路：（）15、速度继电器：（）以转速为输⼊量的⾮电信号检测电器，它能在被测转速升或降⾄某⼀预定设定的值时输出开关信号。
16、继电器：（）继电器是⼀种控制元件，利⽤各种物理量的变化，将电量或⾮电量信号转化为电磁⼒(有触头式)或使输出状态发⽣阶跃变化(⽆触头式)17、热继电器：（）。
是利⽤电流的热效应原理来⼯作的保护电器18、交流继电器：（）。
吸引线圈电流为交流的继电器19、全压起动：（）在电动机容量较⼩时，将电动机的定⼦绕组直接接⼊电源，在额定电压下起动。
09 电机与电气控制技术 综合复习
B 同时改变励磁绕组和电枢绕组电源的正负端
C 改变励磁绕组电流的大小
7、在电路中熔断器常用于（ ）
A、失压保护 B、过载保护 C、欠压保护 D、短路保护
8、下列元件中，主令电器是（ ）。
A、熔断器 B、按钮 C、刀开关 D、速度继电器
9、接触器的型号为CJ10-160，其额定电流是 ( )。
A、10A
综合复习
一、判断题 1、热继电器在电路中既可作短路保护，又可作过载保护。 （ ） 2、时间继电器之所以能够延时，是因为线圈可以通电晚一些。（ ） 3、中间继电器实质上是电压继电器的一种，只是触点多少不同。
（） 4、交流电动机由于通入的是交流电，因此它的转速也是不断变化的，
而直流电动机其转速是恒定不变的。（ ） 5、交流电动机的控制必须采用交流电源操作。（ ） 6、在反接制动的控制线路中，必须采用以时间为变化参量进行控制。
线路的额定电流。
7、接触器的触头有
和
两种。
8、接触器是用于
接通和分断负荷电流的低压元器件。其主要控
制对象是
。
9、变压器的基本损耗包括铁心中的
和
，它决定于铁心
中的磁通密度的大小、磁通交变的频率和硅钢片的质量等。
5/10/2019 9:57 PM
10、单相异步电动机有
绕组和
绕组共两个绕组。
11、常用的低压电器是指工作电压在交流
5/10/2019 9:57 PM
8、根据下图，说明是哪种控制电路，并说明其动作过程？
9、电动机的起动电流很大，当电动机起动时，热继电器会不 会动作？为什么？
5/10/2019 9:57 PM
10、中间继电器和接触器有何区别？在什么条件下可用中间继电器代替接 触器？
(完整版)电气控制技术复习题及答案
中南大学现代远程教育课程考试复习题及参考答案电气控制技术一、填空题：1.低压电器基本结构是、和灭弧装置。
2.在交流接触器的铁心上一定要安装，目的是。
3.直流电动机的调速方法有：1）改变调速、2）改变调速、3）调速等三种。
4.用Y-△降压起动时,起动电流为直接用△接法起动时的 ,所以对降低很有效。
但启动转矩也只有直接用△接法启动时，因此只适用于启动。
5.反接制动时，当电机接近于时，应及时防止。
6.伺服电动机为了防止“反转”现象的发生，采用的方法。
7.低压电器的基本结构是、、。
8.熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。
9.机床电气控制是对控制对象进行控制。
10.电磁制动是使电动机产生一个与旋转方向的方法实现的；按其产生的制动转矩方法的不同可分为：能耗制动、再生制动、反接制动。
11.摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三种：。
12.电动机的降压起动控制电路主要有：、、自耦变压器及延边三角形降压起动。
13.在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序联锁等。
14.直流电机的调速方法有、、。
15.笼型异步电机的降压起动方法有：、、。
16.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
17.接触器可用于频繁通断电路，又具有保护作用。
18.伺服电机又称电机，在自动控制系统中作为元件。
它将输入的电压信号变换成转矩和速度输出，以驱动控制对象。
19.速度继电器是用来反映变化的自动电器。
动作转速一般不低于300r/min，复位转速约在。
20.刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身和设备安全事故。
接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。
二、判断题：1.直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复习一、填空1、用热继电器对电动机进行过载及断相保护，其额定电流值应由热元件的最大额定电流值来确定。
2、自动空气开关在电路发生严重过载和短路、欠压等故障时，能自动切断故障电路。
3、热继电器它是利用电流的热原理原理而动作的。
它的发热元件应串接于电动机电源回路中。
4、电气原理图由主电路和辅助电路组成。
5、电动机的正反转控制电路，在任何时候都只允许其中一组电路工作，因此必须进行互锁，以防止电源相间短路。
6、C650普通车床的主轴电动机容量为30KW，采用全压下的空载串电阻起动、能实现正、反旋转的连续运行，还能实现单方向的点动控制。
7、Z3040摇臂钻床运动部件较多，分别采用主轴电动机、冷却泵电动机、摇臂升降电动机和油泵电动机拖动。
8、M7130型卧轴距台平面磨床的电磁吸盘控制电路可分为三个部分，分别是整流装置、控制装置和保护装置。
9、X62W卧式铣床的主轴变速可以在主轴运动时进行，也可在主轴不转时进行，不需要再按下停止按钮。
10、凸轮控制器触点直接用来控制电动机主电路，所以要求触点___容量大_____，主令控制器触点只控制接触器，再由接触器控制电动机，所以触点容量较凸轮控制器触点容量小。
11、低压电器按操作方式分为手动电器和自动电器。
由此可知，交流接触器属于自动电器，组合开关属于手动电器。
12、在接触器控制线路中，依靠自身的辅助触点保持线圈通电的环节叫自锁环节；串入对方控制线路的动断触点叫互锁触点。
13、固态继电器（SSR）是一种新颖的无触点开关，采用固体半导体元器件组装而成。
14、三相笼型异步电动机可以通过改变定子绕组磁极对数，电压频率以及转差率S可以实现调速的目的。
15、电磁式中间继电器实质上是一种电磁式电压继电器，其特点是触头数量多，故可以用中间继电器来扩大控制回路的数目。
16、如需要在不同的场所对电动机进行控制，可在控制电路中并联几个起动按钮和串联几个停止按钮。
17、T68卧式镗床的电气原理图中，KM4、KM5控制主轴电动机的速度变化，低速运行时，KM4 触头闭合，高速时运行时KM5 触头闭合。
18、Z3040摇臂钻床的摇臂移动严格按照摇臂放松、摇臂移动、移动到位，摇臂夹紧的程序进行。
19、电气图一般分为电气系统框图和框图、电气原理图、电器布置图和电气安装接线图。
20、在自然环境下通断电路时，如果被通断电路的电流（电压）超过某一数值时，在触头间隙中就会产生电弧。
21、气囊式时间继电器要调整其延时时间可改变进气量的大小，进气快则延时短，进气慢则延时长。
22、接触器主要由电磁系统、触头系统、灭弧装置、释放弹簧、触头弹簧、触头压力弹簧、支架及底座等组成。
23、电动机的正反转控制电路，其实就是正转与反转电路的组合。
24、三相异步电动机可通过改变，以及转差率S来实现调速。
25、起重机的工作方式属于短时工作制，对电气上影响最大的是它的负载持续率及每小时接通的次数。
26、为操作方便，X62W铣床可两地控制，其中一处在床身，另一处升降台。
27、C650普通车床的主轴电动机停车时，由于加工工件转动惯量较大，采用电气反接制动。
加工过程中为显示电动机工作电流设有电流检测环节。
28、晶体管时间继电器的延时电路由阻容环节、鉴幅器、输出电路、电源四部分组成。
29、在直流电动机的控制电路中，应将欠电流继电器的常开触头和过电流继电器的_常闭___触头串联在电枢的控制电路中。
30、凸轮控制器扳动过程中火花过大，其原因是动、静触头接触不良或控制容量过载。
31、主令电器主要用来接通或分断控制电路，刀开关用来接通或分断主电路。
32、电磁式电器主要由电磁机构、触头系统和灭弧装置组成，而电磁机构由吸引线圈、铁芯和衔铁组成。
33、电气控制设计的一般程序是拟定设计任务书、选择拖动方案与控制方式、选择电动机、选择方案等7各方面的内容。
34、常用的电气控制系统图有电气原理图、电器布置与安装接线图35、起重机的工作方式属于短时工作制，对电气上影响最大的是它的及每小时接通的。
二、判断划线部分的对错，并写出改正意见1、电流继电器根据用途可分为过电流继电器和欠电流继电器，它们为正常工作状态时（即电流为规定的正常值时）衔铁都是吸合的。
（）2、交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生振动与噪声。
（）3、凸轮控制器与主令控制器都是利用控制器触头直接控制电动机主电路。
（）4、T68卧式镗床的主轴变速与进给变速可在停车时进行但不可在运行中进行。
（）5、自动空气开关又称断路器，其电磁脱扣机构作长期过载保护用。
( 过电流或者短路 )6、主令电器主要用来接通或分断主电路。
(控制 )7、在自然环境下通断电路时，如果被通断电路的电流（电压）大于某一数值时，在触头间隙中就会产生电弧。
( )8、晶体管时间继电器是利用电感对电压变化的阻尼作用来实现延时的。
电容充放电9、C650普通车床的主轴电动机停车时，由于加工工件转动惯量较大，采用能耗制动。
( 反接制动 )10、X62W卧式铣床的长工作台可做上下、前后、左右运动，但在同一时刻，只允许一个方向运动，因此，各运动方向之间应有可靠的联锁。
( )11、“RL6-100”是螺旋式熔断器，它可以用来对电动机进行过电流保护。
（短路）12、固态继电器按输入与输出端之间的隔离分，有光电隔离和磁隔离两种。
（）13、热继电器是利用感应原理工作的电器，可以用来做电动机的长期过载保护。
（热原理）14、电源切断后，将直流电源接入电动机的定子绕组使电动机迅速停转的方法称为反接制动。
（）15、在许多顺序控制中，要求有一定的时间间隔，此时往往用接触器来实现。
（时间继电器）16、変极调速是通过接触器触头来改变电动机绕组的接线方式，获得不同的电阻来达到调速目的。
（磁极对数）17、分析设备电气控制的依据是设备本身的基本结构、运行情况、加工工艺要求和对电力拖动自动控制的要求。
（）18、采用主令控制器控制的电路可以获得重载或轻载时的低速下降。
（）19、电气控制装置设计包括原理与框图设计两个方面。
（原理与工艺）20、电气控制线路的设计方法有经验设计法和逻辑设计法两种。
经验设计法的特点是有固定设计程序和设计模式，灵活性大，主要靠经验进行。
（无固定）21、电流继电器根据用途可分为过电流继电器和欠电流继电器，它们为正常工作状态时（即电流为规定的正常值时）衔铁都是吸合的。
（）22、“RL6-100”是螺旋式熔断器，它可以用来对电动机进行短路保护。
（）23、固态继电器按输入与输出端之间的隔离分，有光电隔离和磁隔离两种。
（）24、変极调速是通过接触器触头来改变电动机绕组的接线方式，获得不同的极对数来达到调速目的。
（）25、自动空气开关又称断路器，其电磁脱扣机构作欠电压或零压保护用。
( )26、主令电器主要用来接通或分断主电路。
( 控制 )27、在自然环境下通断电路时，如果被通断电路的电流（电压）小于某一数值时，在触头间隙中就会产生电弧。
(大于 )28、晶体管时间继电器是利用电阻对电压变化的阻尼作用来实现延时的。
29、C650普通车床的主轴电动机停车时，由于加工工件转动惯量较大，采用能耗制动。
( )30、X62W卧式铣床的长工作台可做上下、前后、左右运动，但在同一时刻，只允许一个方向运动，因此，各运动方向之间应有可靠的联锁。
( )三、单项选择题1、与中间继电器结构及原理相似的是（）Ａ．电压继电器Ｂ．热继电器Ｃ．电流继电器Ｄ．交流接触器2、接触器的文字符号是（）Ａ．KM Ｂ．KS Ｃ．KV Ｄ．FR3、在Z3040摇臂钻床的电气原理图中，位置开关SQ2动作表示摇臂（）Ａ．基本夹紧Ｂ．完全夹紧Ｃ．基本放松Ｄ．完全放松4、在M7130平面磨床的电气原理图中，欠电流继电器KA动作表示（）Ａ．电磁吸力小，不能吸持工件Ｂ．电磁吸力较大但不能吸持工件Ｃ．电磁吸力大但吸持工件不可靠Ｄ．电磁吸力大且能吸持工件5、按钮的文字符号是（）Ａ．SA Ｂ．SQ Ｃ．SBＤ．KS6、低压断路器的文字符号是（）Ａ．QS Ｂ．QF Ｃ．QK Ｄ．QL7、采用交流接触器、按钮等构成的鼠笼式异步电动机直接启动控制电路，在合上电源开关后，电动机启动、停止控制都正常，但转向反了，原因是（）A．接触器线圈反相B．控制回路自锁触头有问题C．引入电动机的电源相序错误D．电动机接法不符合铭牌8、在笼型异步电动机的反接制动过程中，当电动机转速降至很低时，应立即切断电源，防止（）A．损坏电机B．电动机反转C．电动机堵转D．电机失控9、在接触器的铭牌上常见到AC3、AC4等字样，它们代表的代号是（）Ａ．生产厂家Ｂ．使用类别Ｃ．国标Ｄ．电压级别10、热继电器可以用来对电动机进行的保护是（）Ａ．过电流Ｂ．欠电压Ｃ．长期过载Ｄ．短路11、为避免衔铁振动，通常在铁心端面的槽内嵌入（）Ａ．短路环Ｂ．双金属片Ｃ．线圈Ｄ．气囊12、热继电器的文字符号是（）Ａ．FJ Ｂ．FRＣ．FU Ｄ．FS13、接近开关的文字符号是（）A．SQ Ｂ．SA Ｃ．SJ Ｄ．SB14、速度继电器的文字符号是（）Ａ．KM Ｂ．KS Ｃ．KV Ｄ．KT15、由接触器、按钮等构成的电动机可逆控制回路中，如漏接互锁环节，其后果是（）A．电动机无法起动B．电动机只能点动C．电源相间短路D．电机无法停止16、由于电弧的存在，将导致电路的分断（）A．时间加长B．时间缩短C．能力提高D．时间不变17、在电动机的控制电路中，采用速度原则控制必用（）A．时间继电器B．速度继电器C．电流继电器D．电压继电器18、在接触器的铭牌上常见到AC3、AC4等字样，它们代表的代号是（）A．生产厂家B．使用类别C．国标D．电压级别19、由于热惯性的原因，热继电器不会受电动机短时过载冲击电流或短路电流的影响而瞬时动作，所以在使用热继电器作过载保护的同时，还必须设有（）A．欠电压保护B．过电流保护C．短路保护D．温度保护20、电动机的选择包括电动机的种类、结构形式、额定转速和（）A．额定电压B．额定电流C．额定频率D．额定功率21、与中间继电器结构及原理相似的是（）Ａ．电压继电器Ｂ．热继电器Ｃ．电流继电器Ｄ．交流接触器22、速度继电器的文字符号是（）Ａ．KM Ｂ．KS Ｃ．KV Ｄ．FR23、在Z3040摇臂钻床的电气原理图中，位置开关SQ3动作表示摇臂（）Ａ．基本夹紧Ｂ．完全夹紧Ｃ．基本放松Ｄ．完全放松24、在M7130平面磨床的电气原理图中，欠电流继电器KA动作表示（）Ａ．电磁吸力小，不能吸持工件Ｂ．电磁吸力较大但不能吸持工件Ｃ．电磁吸力大但吸持工件不可靠Ｄ．电磁吸力大且能吸持工件25、行程开关的文字符号是（）Ａ．SA Ｂ．SQ Ｃ．SB Ｄ．SJ26、低压断路器的文字符号是（）Ａ．QS Ｂ．QF Ｃ．QK Ｄ．QL27、采用交流接触器、按钮等构成的鼠笼式异步电动机直接启动控制电路，在合上电源开关后，电动机启动、停止控制都正常，但转向反了，原因是（）A．接触器线圈反相B．控制回路自锁触头有问题C．引入电动机的电源相序错误D．电动机接法不符合铭牌28、在笼型异步电动机的反接制动过程中，当电动机转速降至很低时，应立即切断电源，防止（）A．损坏电机B．电动机反转C．电动机堵转D．电机失控29、在接触器的铭牌上常见到AC3、AC4等字样，它们代表的代号是（）Ａ．生产厂家Ｂ．使用类别Ｃ．国标Ｄ．电压级别30、干簧继电器是利用线圈内磁场来驱动（）动作的。
