(新)浆砌砖截排水沟施工工艺及方法
浆砌排水沟施工方案(1)
浆砌排水沟施工方案(1)
在建筑施工中,浆砌排水沟是一个重要的环节,它可以有效地排水并保持建筑
结构的稳定。
本文将介绍一种浆砌排水沟的施工方案。
1. 施工准备
在进行浆砌排水沟施工之前,首先需要做好施工准备工作。
包括完成设计方案
审查,准备施工图纸和相关资料,确定施工人员和施工队伍等。
2. 材料准备
在施工过程中所需的材料主要包括水泥、沙子、石子等。
确保材料的质量达标,以保证排水沟的稳定性和耐久性。
3. 施工步骤
3.1 地面准备
在施工现场进行浆砌排水沟施工之前,首先需要清理并整平施工区域,确保地
面平整且无杂物。
3.2 基础打台阶
根据设计图纸中的标高要求,依次打好排水沟的基础台阶。
台阶的高度和宽度
需按照设计要求进行相应的调整。
3.3 浆砌排水沟
用水泥、沙子和石子按照一定比例混合成浆砌排水沟的砌体,逐层砌筑排水沟
的侧壁和底板,确保每一层砌体的水平和垂直度。
3.4 排水口设置
根据设计要求,在合适的位置设置排水口,确保排水口的位置合理,并具有良
好的排水效果。
4. 施工质量检验
在施工完成后,需要进行质量检验。
主要包括检查排水沟的平整度、垂直度和
密实度等,确保排水沟的质量符合设计要求。
5. 施工安全措施
在施工过程中,要做好安全防护工作,确保施工现场的安全。
施工人员要佩戴好安全帽、安全鞋等防护用具,并严格遵守相关安全操作规程。
以上是关于浆砌排水沟施工方案的详细介绍,希望可以为相关施工人员提供一定的参考,并有效地提升施工质量和效率。
浆砌条石灌溉渠工程施工方案
浆砌条石灌溉渠工程一、沟槽土石方开挖1、作业条件准备(1)土方开挖前,摸清地下管线等障碍物,并根据施工方案的要求,将施工区域内的地上、地下障碍物清除或采取有效保护措施。
(2)建筑物或构筑物的位置或场地的定位控制线(桩),标准水平桩及基槽的灰线尺寸,经过检验合格,并办完验收手续。
(3)场地表面要清理平整,做好排水坡度,在施工区域内,要挖临时性排水沟。
(4)施工场地根据需要安装照明设施,在危险地段设置明显标志。
(5)开挖低于地下水位的基坑(槽)管沟时,采用人工降低地下水位时,在开挖前一周将水位降低至基底标高500mm以下。
2、土方开挖(1)根据基础和土质以及现场出土等条件,要合理确定开挖顺序,然后再分段分层平均下挖。
土方开挖的顺序、方法与设计工况相一致,并遵循“开槽支撑,先撑后挖,分层开挖,不得超挖”的原则。
(2)开挖各种浅基础,如不放坡时,沿灰线里边切出基槽的轮廓线。
(3)开挖浅基础一般粘性土可自上而下分层开挖,每层深度以600mm为宜,从开挖端部逆向倒退按踏步型挖掘。
碎石类土先用镐翻松,正向挖掘,每层深度,视翻土厚度而定,每层清底和出土,然后逐步挖掘。
(4)开挖浅管沟与浅基础开挖基本相同,仅基槽侧壁不切直修平。
标高按龙门板上平往下返出沟底尺寸,当挖土接近设计标高时,再从两端龙门板下面的沟底标高上返500mm为基准点,拉小线用尺检查沟底标高,最后修整沟底。
(5)开挖放坡的坑(槽)和管沟时,先按施工方案规定的坡度,粗略开挖,再分层按坡度要求做出坡度线,每隔3m左右做出一条,以此线为准进行铲坡。
深管沟挖土时,在基坑侧壁中间留出宽度800mm左右的倒土台。
(6)开挖大面积浅基坑时,沿三面同时开挖,挖出的土方装入手推车或翻斗车,由未开挖的一面运至弃土地点。
(7)基坑开挖尽量防止对地基土的扰动。
3、明沟降、排水(1)在地下水位以下挖土,当基坑开挖深度不很大,基坑涌水量不大时,可采取明沟、集水井方法排水。
即在基坑(槽)四周或两侧挖好临时排水沟和集水井,使基坑渗出的地下水通过排水明沟汇集于集水井内,然后用水泵将其排出基坑外。
砖砌土截排水沟施工工艺及方法
砖砌土截排水沟施工工艺及方法引言砖砌土截排水沟是一种常见的排水系统,它用于处理雨水和地下水的排放。
本文将介绍砖砌土截排水沟的施工工艺和方法。
施工工艺砖砌土截排水沟的施工可以分为以下几个步骤:1. 预备工作:确定排水沟的位置和尺寸。
清理施工区域,并确保排水沟周围没有障碍物。
2. 地面开挖:按照设计要求进行地面开挖,确保排水沟可以容纳所需的水流量。
3. 底床处理:将排水沟底部挖至预定深度,并修整底部以保证平整。
4. 砖砌施工:使用水泥砂浆将排水沟两侧垂直砌砖,确保砖块之间没有空隙。
5. 排水沟顶部处理:在排水沟顶部放置适当的材料,如混凝土板或沥青防水层,以确保排水沟的密封性。
6. 排水口设置:设置排水沟的出口,确保排放的水能顺利流出。
7. 清理与维护:定期清理排水沟,确保其通畅,并注意排水沟周围的保护措施。
方法注意事项在施工过程中,需要注意以下几点:1. 施工前需进行必要的勘察和设计,确保排水沟的位置和尺寸符合要求。
2. 施工材料应选择质量良好的砖块和水泥砂浆,以提高排水沟的强度和耐久性。
3. 砖砌土截排水沟应与周围地面和建筑物保持一定的距离,以防止排水沟受到外部压力和破坏。
4. 在排水沟施工完成后,应进行必要的测试和检查,确保排水沟的功能正常。
5. 定期清理排水沟,清除积聚的污垢和杂物,确保排水通畅。
结论砖砌土截排水沟的施工工艺和方法对于排水系统的正常运行非常重要。
通过遵循正确的施工步骤和注意事项,可以确保排水沟的功能和耐久性。
同时,定期的维护和清理也是保持排水系统效果的关键。
该文档旨在提供砖砌土截排水沟施工的基本指导,具体情况下需要根据实际项目和相关法律法规进行调整。
浆砌片石排水沟施工方案A2(1)
浆砌片石排水沟施工方案A2(1)一、项目背景1.1 项目概述本项目为浆砌片石排水沟的施工方案A2(1),旨在对排水沟进行有效施工,确保排水系统的正常运行和地表水的顺利排放。
1.2 工程地点本工程位于XX省XX市XX区。
二、施工准备2.1 施工人员组织1.项目经理:负责整个项目的管理和协调。
2.施工队长:负责具体施工工作的组织和落实。
3.施工人员:根据工作需求进行配备。
2.2 施工设备准备1.浆砌片石所需的工具设备。
2.运输车辆。
3.安全防护装备。
三、施工操作流程3.1 施工准备1.清理施工场地,确保工作面平整。
2.进行必要的标志和围栏设置。
3.2 排水沟浆砌施工1.按照设计要求,选用合适的片石进行浆砌。
2.逐级逐段进行石头的摆放和浆砌,保证坚固和牢靠。
3.检查每一步施工是否符合要求,保证排水沟的质量。
3.3 完工验收1.确认排水沟施工全部完成,无疏漏。
2.进行施工质量验收,确认符合设计标准和规范。
四、安全与质量管理4.1 安全管理1.施工中严格执行安全操作规程。
2.每日安全会议,强调安全注意事项。
3.配备专人负责安全监督。
4.2 质量管理1.施工过程中实行质量巡检制度。
2.对施工中发现的质量问题,及时整改和处理。
3.确保施工质量符合相关标准和规范。
五、施工总结5.1 施工成果本施工方案A2(1)在工程中取得了多方面的成果,包括施工进度、质量管理、安全防护等方面均取得了令人满意的效果。
5.2 完成情况排水沟浆砌工程按照本方案顺利进行,施工效果符合设计要求,达到预期效果。
5.3 展望希望在今后的施工中,能够进一步提高工程质量,不断完善施工方案,为工程建设贡献更多的力量。
以上是浆砌片石排水沟施工方案A2(1)的施工文档,感谢阅读!。
浆砌片石边沟、排水沟及截水沟施工方案
浆砌片石边沟、排水沟及截水沟施工方案第一章施工技术方案一、编制依据:⑴、二广公路怀集至三水段高速公路两阶段施工图设计图纸⑵、公路桥涵施工技术规范(JTJ041-2000)⑶、公路工程质量检验评定标准(JTGF80/1-2004)⑷、公路工程水泥及水泥混凝土试验规程(JTG E30-2005)⑸、公路工程水质分析操作规程(JTJ056-84)⑹、公路工程集料试验规程(JTG E42-2005)二、工程概况:本合同段主线内排水系统包括边沟、截水沟、排水沟等,其与桥梁涵洞、自然沟相连接;采用M7.5浆砌片石砌筑,结构几何尺寸及长度见下表:1、路基边沟、排水沟数量表:2、桥下排水沟数量表3、路堑顶截水沟三、人员、机械、材料准备情况1、浆砌片石边沟、排水沟及截水沟管理组织机构框图:2、劳动力组织安排:3、施工机械配置:四、浆砌片石边沟、排水沟及截水沟施工1、施工准备:⑴、材料:片石、M7.5及M5砂浆;施工前做好配合比设计与砂浆原材料各项性能检测试验。
水泥:采用海螺牌PO32.5R普通硅酸盐水泥中砂:采用坳仔砂场(中细)片石:采用横山白云岗石场水:采用山泉水⑵、作业条件:①、砌筑边沟、排水沟、截水沟应至少在其一侧修筑简易施工便道,确保砌筑片石、砂浆等原材料的运输通畅。
②、导线点及水准点复测合格经监理批准后方可进行放样测量;在施工前应对边沟、排水沟、截水沟的走向、原地面高程等进行复测,复测结果应及时上报监理。
③、全面检查施工准备工作,确保机械设备完好,可以安全使用,对施工人员进行详细的边沟、排水沟、截水沟技术交底和安全教育,使安全、技术管理在思想、组织、措施上都得到落实。
2、边沟、排水沟、截水沟施工流程:(见附表1)3、施工过程:⑴、测量放样:根据设计图纸放出边沟、排水沟、截水沟的中轴线位置,并测量出相应高程,根据测量所提供的里程桩号及高程等测量数据,用白灰或线绳施放出边沟、排水沟、截水沟的轮廓线,测量人员应向挖基施工员提供开挖深度。

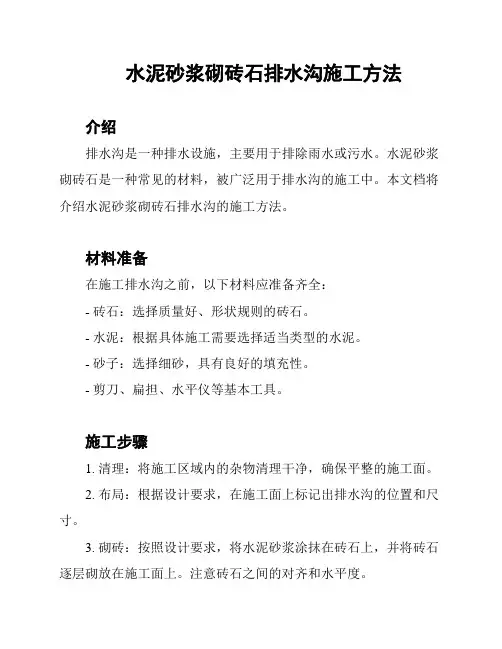

水泥砂浆砌砖石排水沟施工方法
水泥砂浆砌砖石排水沟施工方法
介绍
排水沟是一种排水设施,主要用于排除雨水或污水。
水泥砂浆砌砖石是一种常见的材料,被广泛用于排水沟的施工中。
本文档将介绍水泥砂浆砌砖石排水沟的施工方法。
材料准备
在施工排水沟之前,以下材料应准备齐全:
- 砖石:选择质量好、形状规则的砖石。
- 水泥:根据具体施工需要选择适当类型的水泥。
- 砂子:选择细砂,具有良好的填充性。
- 剪刀、扁担、水平仪等基本工具。
施工步骤
1. 清理:将施工区域内的杂物清理干净,确保平整的施工面。
2. 布局:根据设计要求,在施工面上标记出排水沟的位置和尺寸。
3. 砌砖:按照设计要求,将水泥砂浆涂抹在砖石上,并将砖石逐层砌放在施工面上。
注意砖石之间的对齐和水平度。
4. 确定坡度:根据排水要求,使用水平仪确定排水沟的坡度,
确保水可以自然流动。
5. 完善结构:对排水沟进行巩固处理,以确保其结构稳固。
6. 清理边角料:将施工过程中产生的边角料等杂物清理干净。
7. 养护:施工完成后,按照水泥的养护要求对排水沟进行养护,使水泥砂浆得以充分凝固和固化。
安全注意事项
1. 工人需佩戴安全帽、手套等防护用品,确保施工安全。
2. 施工区域周边应设置警示标志,避免他人进入施工区域。
3. 在施工过程中,注意防止有人踩着砖石或水泥砂浆,以免施
工面受损。
4. 施工面附近的设备、线缆等应予以保护和隔离,避免造成损坏。
以上即是水泥砂浆砌砖石排水沟施工的方法,希望对您有所帮助。
浆砌片石边沟、排水沟及截水沟施工方案
浆砌片石边沟、排水沟及截水沟施工方案第一章施工技术方案一、编制依据:⑴、二广公路怀集至三水段高速公路两阶段施工图设计图纸⑵、公路桥涵施工技术规范(JTJ041-2000)⑶、公路工程质量检验评定标准(JTGF80/1-2004)⑷、公路工程水泥及水泥混凝土试验规程(JTG E30-2005)⑸、公路工程水质分析操作规程(JTJ056-84)⑹、公路工程集料试验规程(JTG E42-2005)二、工程概况:本合同段主线内排水系统包括边沟、截水沟、排水沟等,其与桥梁涵洞、自然沟相连接;采用M7.5浆砌片石砌筑,结构几何尺寸及长度见下表:1、路基边沟、排水沟数量表:2、桥下排水沟数量表3、路堑顶截水沟三、人员、机械、材料准备情况1、浆砌片石边沟、排水沟及截水沟管理组织机构框图:2、劳动力组织安排:3、施工机械配置:四、浆砌片石边沟、排水沟及截水沟施工1、施工准备:⑴、材料:片石、M7.5及M5砂浆;施工前做好配合比设计与砂浆原材料各项性能检测试验。
水泥:采用海螺牌PO32.5R普通硅酸盐水泥中砂:采用坳仔砂场(中细)片石:采用横山白云岗石场水:采用山泉水⑵、作业条件:①、砌筑边沟、排水沟、截水沟应至少在其一侧修筑简易施工便道,确保砌筑片石、砂浆等原材料的运输通畅。
②、导线点及水准点复测合格经监理批准后方可进行放样测量;在施工前应对边沟、排水沟、截水沟的走向、原地面高程等进行复测,复测结果应及时上报监理。
③、全面检查施工准备工作,确保机械设备完好,可以安全使用,对施工人员进行详细的边沟、排水沟、截水沟技术交底和安全教育,使安全、技术管理在思想、组织、措施上都得到落实。
2、边沟、排水沟、截水沟施工流程:(见附表1)3、施工过程:⑴、测量放样:根据设计图纸放出边沟、排水沟、截水沟的中轴线位置,并测量出相应高程,根据测量所提供的里程桩号及高程等测量数据,用白灰或线绳施放出边沟、排水沟、截水沟的轮廓线,测量人员应向挖基施工员提供开挖深度。
排水沟施工方法及施工工艺
排水沟施工方法及施工工艺施工方法及施工工艺1.施工放样排水沟工程分段施工,分段放样,根据路基中线及护坡道高程放出两侧坡角线,再根据边沟流水高程坡比及护坡道宽度,放出排水沟中线及边线,线位设好以后请监理检测,符合要求后再进行下道工序。
2.施工方法(1)沟槽开挖护坡道碾压以后,放好边沟沟底沟沿边线,并用白灰在地上画出,利用人工配合挖掘机械开挖,自卸汽车运输,开挖至距设计尺寸10~15cm时,改以人工挖掘.人工修整至设计尺寸,不能扰动沟底及坡面原土层,不允许超挖。
开挖清理完毕后,然后请监理检验。
(2)片石砌筑沟槽检验合格后,先用木桩每15米一处钉好砌石位置,挂好横断面线及纵断面线,即可按线砌筑,砌筑工艺要严格执行技术规范及招标文件的施工技术要求。
材料要求:1、石料选用厚度不小于15cm具有一定长度和宽度的片状石料,石料质地强韧、密实,无风化剥落、裂纹和结构缺陷,表面清洁无污染。
2、砂浆使用强制式拌和机现场拌和,材料使用中(粗)砂,且为河砂,过筛后机拌3~5min 后使用。
砂浆随拌随用,保持适宜稠度;在拌和3~5h使用完毕;运输过程或存贮过程中发生离析、泌水砂浆,砌筑前重新拌和;已凝结的砂浆不得使用.3、施工现场不堆放不合格材料,废弃的材料及时清理出场。
沟体片石砌筑:排水沟采用挤浆法分层砌筑每分层高度10~15cm(2层卧片石)分层与分层间的砌筑砌缝应大致找平,各工作层应相互错开,不得贯通.较大的片石使用于下层且大面朝下,安砌时选取形状及尺寸较为合适的片石,尖锐突出部分敲除,竖缝较宽时,在砂浆中塞以小石块,砌缝宽度不大于2cm,砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口,石块使用时应洒水湿润,若表面有泥土、水锈先冲洗干净,尤其下层砌及角隅石不能偏小,砂浆要饱满,石缝以砂浆和小碎石充填,片石不能竖立使用,石料挤浆要符合要求,不能紧贴无砂浆,宽度要一致,不能有假缝,当分几段同时砌筑时,相邻高差不大于1。
浆砌砖截排水沟施工工艺及方法
浆砌砖截排水沟施工工艺及方法1.前期准备:(1)确定施工地点和排水沟的位置;(2)进行工程测量,确定沟槽的长度、宽度和深度,并划定沟槽的起点和终点;(3)清理施工场地,确保施工场地平整无杂物。
2.开挖沟槽:(1)根据设计要求和测量数据,使用挖掘机或手工开挖沟槽,确保沟槽宽度和深度符合要求;(2)根据需要,在沟槽两侧设置砼基础,用于搭建截排水沟的支撑结构。
3.搭建模板:(1)根据设计要求和沟槽的断面形状,制作截排水沟的模板;(2)模板应由适当的材料制作,如木板或钢板,并应保证模板的牢固性和稳定性;(3)安装模板时应根据需要设置适当的支架和支撑杆,确保模板的平整、对称。
4.铺设排水砖:(1)使用专用的排水砖,将其逐层铺设在模板上,注意排水砖与模板的接缝应顺直且紧密;(2)排水砖的铺设应根据设计要求进行,一般为纵横错缝铺设,以增加排水沟的通水能力;(3)铺设排水砖时注意排列的整齐和排水道的垂直度。
5.砌筑围墙:(1)在排水砖铺设完成后,根据需要砌筑排水沟的围墙;(2)围墙的材料可以选择砖块、预制混凝土块等,围墙的高度和宽度应按照设计要求进行;(3)围墙的砌筑应保证结构的牢固性,采取适当的砌筑技术和工艺。
6.浇筑砼:(1)在铺设排水砖和砌筑围墙后,进行砼的浇筑,用于增强截排水沟的整体稳定性;(2)砼可以采用机械振捣的方法进行浇筑,确保砼的密实性;(3)浇筑砼时应注意排水沟的排水口和入口的位置,以便后续管道的对接。
7.修整和清理:(1)待砼硬化后,对截排水沟进行修整和清理,包括修整沟槽表面,清除浮浆和杂物等;(2)对围墙进行表面处理,如刷涂防水涂料和油漆等,保护围墙的表面。
8.验收和保养:(1)对截排水沟进行验收和测试,确保其满足设计要求和使用功能;(2)定期检查截排水沟的情况,进行保养和维修,确保其持久耐用。
以上是浆砌砖截排水沟的施工工艺及方法的简要介绍,具体的施工步骤和细节应根据具体情况和设计要求进行调整。
浆砌砖排水沟施工方案
浆砌砖排水沟施工方案1. 引言排水沟是城市建设和农田水利工程中常见的一种水利设施,用于收集和排除雨水和废水,保持地面干燥和水平稳定。
在排水沟的施工中,浆砌砖是一种常用的材料和工艺,本文将介绍浆砌砖排水沟施工方案。
2. 施工材料在浆砌砖排水沟的施工中,需要准备以下材料和工具:•砖块:选择合适尺寸和质量的砖块。
•砂浆:用于砌砖的粘合材料。
•水泥:用于砂浆的加固和硬化。
•排水管:用于引导和排除水流。
•排水井:用于汇集和处理废水。
•手动工具:铲子、镐、刮板等。
3. 施工步骤步骤一:设计和测量在施工前,需进行排水沟的设计和测量。
根据具体要求,确定排水沟的长度、宽度和坡度等参数。
步骤二:准备施工场地在施工场地清理干净,并清除障碍物。
根据设计要求,在场地上划定排水沟的起点和终点,并标出工程界限。
步骤三:砌砖工艺3.1 清理坑底首先,清理排水沟的坑底,并确保底部平整。
若地基不牢固,可进行加固处理。
3.2 砌砖根据设计要求,将砖块沿着排水沟的两侧依次砌砖。
在砌砖过程中,使用砂浆将砖块粘合在一起,并确保每一层和每一行的砖缝均匀。
3.3 加固和校正砌砖完成后,使用水泥进行加固和校正,确保排水沟结构牢固和线型平整。
步骤四:安装排水管在砌砖排水沟的内部,安装排水管。
排水管的位置和数量根据设计要求和实际情况进行确定。
步骤五:施工排水井根据排水沟的长度和需要,设置排水井用于汇集和处理废水。
排水井的位置和数量根据设计要求和实际情况进行确定。
步骤六:施工完工施工完工后,对排水沟进行检查和清理。
确保排水沟的通畅和排水效果符合设计要求。
4. 安全措施在施工过程中,需注意以下安全事项:•工作人员应戴好安全帽和手套,并穿着适当的工作服。
•施工现场应设置警示标志,避免他人误入。
•操作手动工具时,注意安全操作,避免伤害自己或他人。
•在施工时遇到恶劣天气或其他安全风险情况时,应及时停工并采取相应措施。
5. 施工质量控制为了保证施工质量,进行以下质量控制措施:•施工前进行设计和测量,确保排水沟满足要求。
浆砌边沟、排水沟、截水沟施工工艺
9.1边沟、排水沟、截水沟 9.1.1 施工前提条件:(1)设计图纸及文件已审核,提出的问题已得到相关部门的回复,并对班组进行了详细的施工技术交底。
(2)所需要的材料如砂、片块石、水泥已进场并检测合格,砂浆配合比已确定。
(3)所需的机械设备、人员已准备就绪。
(4)现场的安全质量保证体系已建立,分项工程责任牌已制作,明确了各工点、工序负责人。
(5)根据图纸要求,边沟、排水沟的现场放样完成,并经复核与现场地形符合,与桥涵、结构物及线外排水系统或自然水系能平顺衔接,能够形成完整的排水系统。
(6)分项工程开工报告已得到批复,施工现场的劳动力满足施工进度要求,施工进度计划及分项工程的施工方案得到批准。
9.1.2施工工序(1)一般要求:根据设计图纸要求,确定各施工工序,如对于软基地段需增加土工布铺设的工序,并且如设计为干砌排水沟,应先干砌后勾缝处理。
(2)施工工序见图9.1.2 图9.1.2 一般路段边沟施工流程图 9.1.3施工技术与工艺:(1)排水沟、边沟、截水沟的测量放样统一采用红外线测距仪精确放样,确保沟体线形美观,直线线型顺直,曲线线形圆滑。
(2)放样一般以两个结构物之间的长度为一个单元,以确保边沟、排水沟与结构物的进出水口顺利连接。
(3)截水沟顶面应略低于自然坡面,若遇冲沟应设缺口将水导入截水沟。
(4)基坑开挖根据土质情况,可采用机械开挖和人工开挖配合完成,也可采用人工开挖成型。
如采用机械开挖,应防止超挖,应留出5~10cm左右富余,由人工修整成型,确保边沟、排水沟的边坡平整、稳定,严禁贴坡。
基坑开挖后,需进行沟底高程复测。
(5)基坑开挖土方应堆置在与路堑边坡顶一侧并予以夯实或运出场外,禁止堆放在排水沟外侧,影响场地的外观及排水效果,或回流至排水沟内影响正常排水。
(6)采用干砌片石铺筑时,应选用有平整面的片石,各砌缝要用小石子嵌紧,采用浆砌片石铺砌时,砌缝砂浆应饱满,沟身不漏水,若沟底采用抹面时,抹面应平整压光。
砖砌排水沟施工方案(3篇)
第1篇一、工程概况1. 工程名称:某地区道路排水沟工程2. 工程地点:某市某区某道路3. 工程规模:全长1000米,宽度5米,深度0.5米4. 施工单位:某建筑工程有限公司5. 施工时间:2023年3月至2023年6月二、施工准备1. 技术准备(1)熟悉施工图纸,了解设计要求,明确施工工艺。
(2)编制施工组织设计,确定施工顺序、施工方法、施工工艺。
(3)组织施工人员进行技术培训,提高施工技能。
2. 材料准备(1)砖:选用M7.5水泥砂浆砖,尺寸为240mm×115mm×53mm。
(2)水泥:选用32.5级普通硅酸盐水泥。
(3)砂:选用中粗砂,细度模数2.5~3.5。
(4)水泥砂浆:配合比为水泥:砂=1:2,水灰比为0.55。
(5)其他材料:钢筋、模板、铁锹、锄头、水管、切割机等。
3. 施工设备准备(1)施工机械:挖掘机、推土机、压路机、搅拌机、切割机等。
(2)施工工具:水准仪、经纬仪、钢卷尺、线锤、水准尺等。
三、施工工艺1. 施工流程(1)测量放线:根据设计图纸,确定排水沟中心线,并用白灰标出。
(2)挖槽:使用挖掘机进行土方开挖,挖至设计深度,宽度符合要求。
(3)基础处理:清除槽底杂物,平整基础,确保基础坚实。
(4)支模:根据设计图纸,设置模板,确保模板稳固。
(5)砌筑:采用一砖一浆法进行砌筑,砂浆饱满,砖缝平直。
(6)养护:砌筑完成后,进行洒水养护,保持湿润。
(7)回填:回填土前,先铺设一层碎石,然后分层回填,每层厚度不超过20cm,并夯实。
2. 施工方法(1)测量放线:使用经纬仪和钢卷尺,准确放线,确保排水沟中心线与设计图纸相符。
(2)挖槽:根据设计深度和宽度,使用挖掘机进行土方开挖,挖至设计深度,宽度符合要求。
(3)基础处理:清除槽底杂物,平整基础,确保基础坚实。
(4)支模:根据设计图纸,设置模板,模板采用钢模板,确保模板稳固。
(5)砌筑:采用一砖一浆法进行砌筑,砂浆饱满,砖缝平直。
排水沟施工方案及施工工艺
排水沟施工方案及施工工艺(一)砖砌排水地沟
施工程序:管道轴线复核→标高测定→混凝土垫层→排砖脚→沟壁砌筑→压顶结构→内外面粉刷→养护→复土。
(二)施工工艺
1、垫层
(1)垫层待人工修土达到要求标高后方可施工。
(2)垫层紧跟随人工修土分段进行,原则上前面修土,后面垫层及时跟上,随时用人工拍实或平板机压实。
(3)用小竹桩等测定标高和控制厚度。
(4)人工修土和垫层施工必须做到“突击”或“连续”施工方法,经常性进行二班制作业,必要时进行三班制连续作业。
(5)垫层混凝土必须无水状态或水抽干后进行施工,混凝土浇毕后保持抽水,严禁浸泡混凝土垫层。
(6)垫层混凝土严格控制水灰比,如因地下水多,可采用半干硬性混凝土施工。
2、排水沟道
(1)沟底先浇混凝土垫层,后砌砖。
(2)砖块必须做到大堆过夜浇水,湿度适中。
(3)砌筑时使用按沟壁高要求和规定灰缝的皮数杆,灰缝不宜超大。
(4)砌砖采用一刀一灰或挤浆法,确保砂浆饱满度在85%以上。
(5)砌砖方沟壁第一皮砖和顶层砖应砌成丁砖层。
(6)控制砌墙砂浆配合和使用时间。
(7)砌砖墙时切不使用过夜砂浆。
(8)各种内外墙体砂浆,必须保护按设计要求强度施工。
(9)一砖方沟壁砌体采用一顺一丁砌法。
浆砌块石排水沟施工工艺方法
浆砌块石排水沟施工工艺方法一、前期准备工作1.确定施工方案:根据设计要求和实际情况,确定排水沟的对齐方案和截面形状。
2.进行场地勘测:确定排水沟的位置,标定出沟线和垂直杆位置。
3.准备材料和设备:根据设计要求,准备好砖块、水泥、河沙等施工材料,确保施工所需设备完好。
二、基础处理1.开挖沟槽:按照设计要求,在场地上开挖出排水沟的沟槽,沟槽的深度和宽度要符合设计要求。
2.处理底床:清除沟槽底部的杂物,整平沟底,保证底床坚实平整。
三、施工工艺1.沟底垫层处理:在排水沟底部铺设一层约10cm厚的碎石垫层,压实均匀,确保沟底平整。
2.墙体起砖:将水泥砂浆均匀涂在墙体内侧,然后把砖块按照设计要求垂直砌筑,注意保持砖缝的一致性。
3.墙体砌筑:根据设计要求,按照提前定好的排水沟截面形状,逐层砌筑排水墙体。
砌筑时要注意墙体的垂直和水平度。
4.墙体夯实:在砌筑了一定高度的墙体后,使用木锤夯实沟底,确保墙体牢固。
5.接缝处理:砌筑完每层砖块后,及时清理墙体接缝,确保墙体的结构一致性。
6.墙体封顶:砌筑完所有墙体后,将墙体的顶部用水泥砂浆封顶,封顶还需要安装排水口,并与墙体接缝处理。
7.收尾工作:整体施工完毕后,清理施工现场的杂物和碎石,对施工区域进行清洁。
四、养护工作1.浇水养护:施工完毕后,对排水沟进行充分浇水养护,保持沟内湿润,利于水泥的稳定硬化。
2.检查维护:定期检查排水沟的使用情况,清理沟内杂物和堵塞的地方,确保排水效果良好。
3.防冻保护:在寒冷地区,要对排水沟进行防冻措施,避免在寒冷季节冻裂或损坏。
五、施工注意事项1.工人安全:施工现场要设置警示标识,确保工人人身安全。
2.施工质量:按照设计要求进行施工,确保施工质量。
3.施工进度:合理安排施工进度,保证工期的顺利进行。
4.成本控制:合理使用材料和工艺,控制施工成本。
总结起来,浆砌块石排水沟的施工工艺方法包括前期准备工作、基础处理、施工工艺、养护工作和施工注意事项。
砖砌排水沟工程施工工艺
砖砌排水沟工程施工工艺在各类建筑和基础设施工程中,砖砌排水沟是一种常见且重要的排水设施。
它能够有效地收集和排放雨水、废水等,保障场地的干燥和正常使用。
下面,我们就来详细了解一下砖砌排水沟工程的施工工艺。
一、施工准备1、技术准备熟悉施工图纸,了解排水沟的位置、尺寸、坡度等设计要求。
进行技术交底,确保施工人员清楚施工流程和质量标准。
2、材料准备(1)砖:应选用强度等级符合设计要求的砖,常见的有红砖、青砖等,外观应完整,无裂缝、缺角等缺陷。
(2)水泥:一般采用普通硅酸盐水泥,其质量应符合国家标准。
(3)砂:宜选用中砂,含泥量不得超过规定标准。
(4)水:应使用清洁的自来水或符合施工要求的水源。
3、工具准备准备好砖刀、抹子、靠尺、水准仪、全站仪、水平尺、线坠等施工工具。
4、现场准备(1)清理施工现场的杂物和障碍物,确保施工场地平整。
(2)按照设计要求,放出排水沟的中心线和边线,并设置好控制桩。
二、基槽开挖1、根据设计图纸和测量放线的结果,采用机械或人工的方式进行基槽开挖。
2、基槽开挖的深度和宽度应符合设计要求,一般要比排水沟的尺寸略大一些,以便于施工操作和保证排水沟的稳定性。
3、在开挖过程中,要注意控制槽底的标高和坡度,避免超挖或欠挖。
如果出现超挖情况,应采用灰土或级配砂石等材料进行回填夯实。
4、基槽开挖完成后,应进行验槽,检查槽底的土质是否符合设计要求,如有异常应及时处理。
三、基础施工1、在基槽验收合格后,进行基础施工。
一般采用混凝土基础或灰土基础。
2、混凝土基础施工时,应先支设模板,然后浇筑混凝土。
混凝土要振捣密实,表面平整。
3、灰土基础施工时,要按照设计要求的比例拌合灰土,分层夯实,每层厚度不宜超过 300mm。
四、砌筑砖墙1、砌筑前,应将砖提前浇水湿润,一般以水浸入砖四边 15cm 为宜。
2、按照设计要求,先在基础上弹出砖墙的中心线和边线,然后开始砌筑。
3、砌筑时,采用“三一”砌砖法,即一铲灰、一块砖、一揉压。
浆砌砖排水沟施工方案
浆砌砖排水沟施工方案一、施工背景在城市建设和房地产开发过程中,排水工程是不可或缺的重要环节。
浆砌砖排水沟是一种常见的排水系统,通过合理的施工方案,可有效解决城市排水问题。
本文将就浆砌砖排水沟的施工方案进行详细阐述。
二、材料准备1. 砖:选择符合固定技术规范的水泥砖,尺寸统一,质量可靠。
2. 水泥:选用符合国家标准的水泥,保证施工质量。
3. 砂浆:采用优质水泥和细砂混合制成的砂浆,保证施工牢固可靠。
三、浆砌砖排水沟施工步骤1. 基础处理:对排水沟的基础进行处理,确保排水沟的稳定性和承载力。
首先进行地面测量和挖掘,形成合适的凹槽,保证排水沟的长度和宽度符合设计要求。
然后进行坑底的夯实,确保排水沟基底的平整度和坚实度。
2. 砌筑过程:选择合适的砖进行排水沟的墙面砌筑。
在进行砌筑前,先将砖浸水至饱和状态,以充分吸收砂浆中的水分,提高粘结强度。
砌筑过程中,注意砖与砖之间的交错排列,保证排水沟的牢固性。
3. 砂浆填缝:在砖的砌筑完成后,使用砂浆进行填缝处理。
选择合适的填缝工具,将砂浆填充到砖缝中,确保填缝紧密。
4. 防水处理:为了提高排水沟的密封性,可以在砌筑完成后进行防水处理。
使用防水材料,涂抹在排水沟表面,形成一层防水膜,提高排水沟的抗渗性能。
5. 养护工作:排水沟砌筑完成后,进行养护工作是十分重要的。
在施工完毕后,进行养护,保持排水沟的湿润状态,以提高砂浆的强度和牢固性。
四、注意事项1. 施工过程中,必须严格按照设计要求进行施工,避免出现松散、错位等问题。
2. 操作人员要熟练掌握砌筑工艺,确保施工质量。
3. 施工现场要保持清洁整齐,避免杂物进入排水沟,影响排水效果。
4. 强化施工安全意识,做好安全防护措施,确保工人人身安全。
五、总结通过以上的施工方案,浆砌砖排水沟能够在城市建设和房地产开发中得到广泛应用。
通过合理的材料选择和精细的施工工艺,能够保证排水沟的牢固性和抗渗性,有效解决城市排水问题,提高生活环境质量。
浆砌排水沟工程施工方案
浆砌排水沟工程施工方案
一、前言
浆砌排水沟工程是一项重要的基础建设工程,主要用于城市排水系统中的排水功能。
本文将详细介绍浆砌排水沟工程的施工方案。
二、施工准备
1. 人员组织
施工队伍应合理组织,确保各岗位人员到位。
包括工程负责人、施工人员、安全员等。
2. 施工材料准备
准备工程所需的施工材料,包括水泥、石子、砂浆等。
3. 设备检查
对施工所需设备进行检查,确保设备完好,能够正常使用。
三、施工流程
1. 基础工程施工
首先进行基础工程的施工,包括挖掘、打地基、浇筑混凝土基础等。
2. 浆砌排水沟砌筑
按照设计要求,将石子、砂浆等材料按比例混合,并进行排水沟的浆砌工作。
3. 排水沟保护
在浆砌完成后,对排水沟进行保护处理,确保其结构牢固、耐用。
四、质量控制
1. 定期检查
施工过程中应定期对工程质量进行检查,及时发现问题并处理。
2. 质量验收
完成施工后,进行工程质量验收,确保施工符合相关标准要求。
五、安全保障
施工期间要严格遵守安全操作规程,保障施工人员和周围居民的安全。
六、施工结束
施工完成后,对工地进行清理、整理,并做好施工档案资料的整理工作。
结语
通过本文的详细介绍,相信读者对浆砌排水沟工程施工方案有了更深入的了解。
在实际施工中,务必严格按照施工方案要求进行操作,确保工程质量和安全。
浆砌砖截排水沟施工工艺及方法
浆砌砖截/排水沟施工工艺及方法1、施工流程(1)施工放样:排水沟工程分段施工,分段放样,根据路基中线及护坡道高程放出两侧坡角线,再根据边沟流水高程坡比及护坡道宽度,放出排水沟中线及边线,线位设好以后请监理检测,符合要求后再进行下道工序。
(2)沟槽开挖:放好边沟沟底沟沿边线后,并用白灰在地上画出,利用人工配合挖掘机械开挖,自卸汽车运输,开挖至距设计尺寸10cm~15cm时,改以人工挖掘。
人工修整至设计尺寸,不能扰动沟底及坡面原土层,不允许超挖。
开挖清理完毕后,然后请监理检验。
(3)标砖砖砌筑:沟槽检验合格后,先用木桩每10m一处钉好砌石位置,挂好横断面线及纵断面线,即可按线砌筑,砌筑工艺要严格执行技术规范及招标文件的施工技术要求。
(4)每砌好一段,待浆砌砂浆初凝后,用湿草帘覆盖定时洒水养护,覆盖养生7d~14d。
养护期间避免外力碰撞、振动或承重.2、方法及注意事项(1)开挖沟槽时,根据地形,做好施工的临时排水设施。
开挖后应将沟底进行夯实、整平后方可开始铺设。
浆砌砖的砌筑应在基坑开挖完毕并清理好,并按相关规定验收通过后方能开始。
(2)砖块砌筑前1-2天浇水湿润,含水率应控制在10%-15%范围内,浇水时应注意防止砖湿润不均的现象。
如表面有泥垢等杂质的清除后方可使用。
(3)进行配料称量,水泥配料精确度控制在±2% 以内,砂、石灰膏和细磨生石灰粉精确度控制在±5%以内. 砂浆应采用机械拌和,投料顺序应先投砂、石灰膏、水泥、掺和料后加水拌和,时间自投料完毕算起不得少于1。
5min.砂浆应随拌随用,水泥砂浆和水泥混合砂浆必须分别在拌成后3小时至4小时内使用完毕。
如果施工期气温超过300C,必须分别在拌制后2小时和3小时内使用完毕。
(4)砖墙砌筑应上下错缝,内外搭接,灰缝平整,砂浆饱满,水平灰缝厚度和竖向灰缝宽度一般为10mm,但不应小于8mm,也不应大于12mm。
砌筑需分段砌筑的,接口处应留错缝,便于搭接用.(5)M7.5砂浆抹面应先将砖砌体浇水湿润,抹灰时先抹一遍1mm厚水泥浆,用铁抹子(灰匙)往返用力压抹,填实基层表面的孔隙,随即在其表面再抹一道厚1mm的水泥浆找平层,并用湿毛刷在水泥浆层表面按顺序轻轻涂刷一遍。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
浆砌砖截/排水沟施工工艺及方法
1、施工流程
(1)施工放样:排水沟工程分段施工,分段放样,根据路基中线及护坡道高程放出两侧坡角线,再根据边沟流水高程坡比及护坡道宽度,放出排水沟中线及边线,线位设好以后请监理检测,符合要求后再进行下道工序。
(2)沟槽开挖:放好边沟沟底沟沿边线后,并用白灰在地上画出,利用人工配合挖掘机械开挖,自卸汽车运输,开挖至距设计尺寸10cm~15cm时,改以人工挖掘。
人工修整至设计尺寸,不能扰动沟底及坡面原土层,不允许超挖。
开挖清理完毕后,然后请监理检验。
(3)标砖砖砌筑:沟槽检验合格后,先用木桩每10m一处钉好砌石位置,挂好横断面线及纵断面线,即可按线砌筑,砌筑工艺要严格执行技术规范及招标文件的施工技术要求。
(4)每砌好一段,待浆砌砂浆初凝后,用湿草帘覆盖定时洒水养护,覆盖养生7d~14d。
养护期间避免外力碰撞、振动或承重。
2、方法及注意事项
(1)开挖沟槽时,根据地形,做好施工的临时排水设施。
开挖后应将沟底进行夯实、整平后方可开始铺设。
浆砌砖的砌筑应在基坑开挖完毕并清理好,并按相关规定验收通过后方能开始。
(2)砖块砌筑前1-2天浇水湿润,含水率应控制在10%-15%范围内,浇水时应注意防止砖湿润不均的现象。
如表面有泥垢等杂质的清除后方可使用。
(3)进行配料称量,水泥配料精确度控制在±2% 以内,砂、石灰膏和细磨生石灰粉精确度控制在±5% 以内。
砂浆应采用机械拌和,投料顺序应先投砂、石灰膏、水泥、掺和料后加水拌和,时间自投料完毕算起不得少于 1.5min。
砂浆应随拌随用,水泥砂浆和水泥混合砂浆必须分别在拌成后3小时至4小时内使用完毕。
如果施工期气温超过300C,必须分别在拌制后2小时和3小时内使用完毕。
(4)砖墙砌筑应上下错缝,内外搭接,灰缝平整,砂浆饱满,水平灰缝厚度和竖向灰缝宽度一般为10mm,但不应小于8mm,也不应大于12mm。
砌筑需分段砌筑的,接口处应留错缝,便于搭接用。
(5)M7.5砂浆抹面应先将砖砌体浇水湿润,抹灰时先抹一遍1mm 厚水泥浆,用铁抹子(灰匙)往返用力压抹,填实基层表面的孔隙,随即在其表面再抹一道厚1mm的水泥浆找平层,并用湿毛刷在水泥浆层表面按顺序轻轻涂刷一遍。
(6)一般情况,防水层终凝后,每隔4h浇水一次,保持防水层表面经常湿润。
防水的养护期一般为14d。
在通风良好及有阳光照射的地方,应在防水层上覆盖湿草席、麻袋等。
养护期间应避免碰撞、振动或承重。
3、材料要求
(1)砌砖选用规格为240mm×115mm×53 mm,所有砖表面、边角必须整齐、色泽均匀,强度等应符合相关规范和设计要求。
(2)砂浆使用强制式拌和机现场拌和,材料使用中(粗)砂,且为河砂,过筛后机拌3~5min后使用。
砂浆随拌随用,保持适宜稠度;在拌和3~5h使用完毕;运输过程或存贮过程中发生离析、泌水砂浆,砌筑前重新拌和;已凝结的砂浆不得使用。
(3)施工现场不堆放不合格材料,废弃的材料及时清理出场。
