卡侬接口的正确焊接方法
卡农头的接法

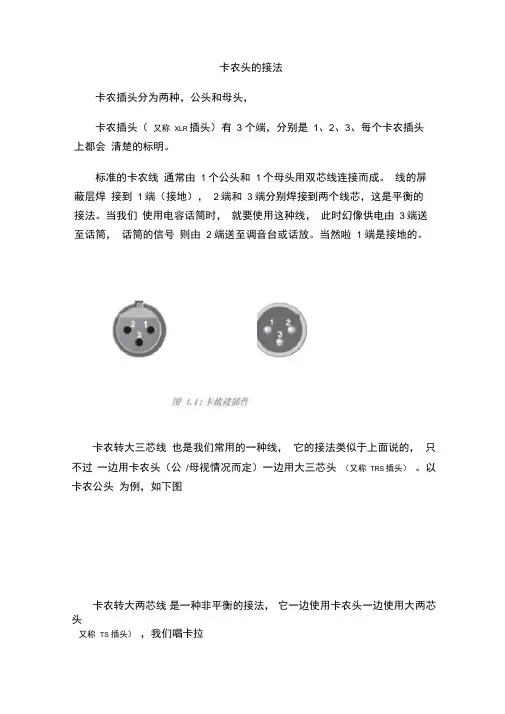

卡农头的接法卡农插头分为两种，公头和母头，
卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图
卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS 插头），我们唱卡拉
OK用的话筒就用这样的线。
由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：
KB)
KB)
KB)
KB)。
卡农头的接法
卡农头的接法
卡农插头分为两种，公头和母头，
卡农插头（又称XLR插头）有 3 个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的
接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由 2 端送至调音台或话放。
当然啦 1 端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图
卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头
又称TS 插头），我们唱卡拉
OK用的话筒就用这样的线。
由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：
(54.94 KB)
(46.55 KB)
Tip ― Positive （+ or hot ） 热端，信'J +（"体声的为人:弹道） Ring = Negative （- or cold ） 7令勺鬧，彳言号-（立休声时为右声道■ Sleeve = Shield or gio und 接地
'I RS 插头（俗称大三芯） SLEEVE RING TIP RING 2EEYE
端（屏蔽）。
卡农头的接法
卡农头的接法卡农插头分为两种，公头和母头，卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常山1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电山3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。

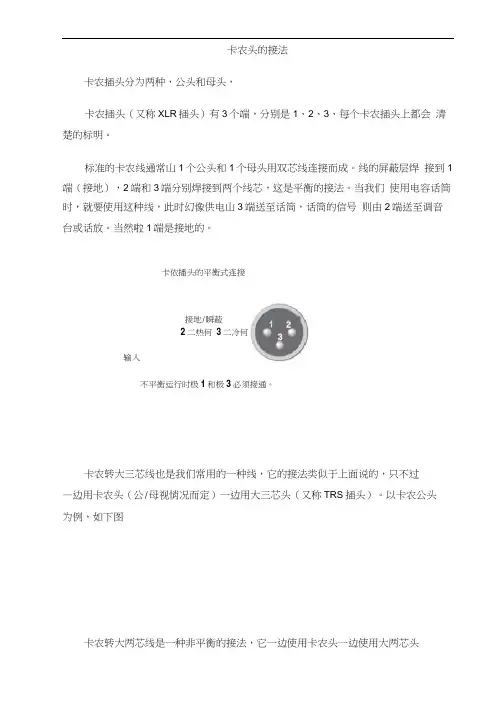

卡依播头的平衡式连接接地/瞬蔽2二热何3二冷何输入不平衡运行时极1和极3必须接通。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过—边用卡农头（公/母视悄况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉0K用的话筒就用这样的线。
山于卡拉0K用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：1. jpg (54.94 KB)RCA （俗称：莲花插头）用于立体声系统时，插头、插座部仃颜色标记：在声道是口色，右声道是红色。
2. jpg (101.97 KB)•1. jpg (76. 61 KB)Pin 2 = Positive (十 or hot)热端，信号十Pin 3=Negative (- or cold)冷端，信号-3. jpg (46. 55 KB)Pin 1=Ground orshield 接地端（屏蔽）Tip = Signal热端，信号丰^eeve = Ground接地端（屏蔽）Tip = Positive （+ or hot）热端，信弓十（丫体声时为庄声道）Ring = Negative （- or cold）冷勺福，彳言号—（立体声时为右声道）Sleeve = Shield or ground接地端〔屛蔽）•1. jpg (76. 61 KB)。
卡农头的接法
卡农头的接法卡农插头分为两种，公头和母头，卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉OK用的话筒就用这样的线。
由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à de s fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文仅供个人用于学习、研究；不得用于商业用途。
卡农头的接法
卡农头的接法卡农插头分为两种，公头和母头卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉OK用的话筒就用这样的线。
由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：1.jpg (54.94 KB)2.jpg (101.97 KB)3.jpg (46.55 KB)4.jpg (76.61 KB)插入点insert线的具体接法（TIP输出\RING输入）调音台的insert和line in的区别【调音台Insert 的两个作用】图一Insert 插入点插孔有一种很特殊的结构。
默认的情况，它在调音台部是连通的。
当我们插入一个大三芯插头的时候。
部的连接就被切断，声音将从大三芯插头的头部(Tip)发送给一个效果器的输入端，经效果器处理后的信号再从大三芯插头的“Ring”返回到调音台中。
例如压缩器可以用这种方法连接到调音台中！请看示意图图二对于Insert插孔，我们还有一种用法，那就是把它当作Direct OUT插座使用！Direct OUT输出一般取自前置放大电路之后。
可以直接发送给多轨录音机或者音频接口录音。
高级的调音台上回同时有Insert和Direct OUT插孔。
UB1622调音台没有Direct OUT输出，但是我们可以用Insert插孔来做Direct OUT输出用。
卡农头的接法
忖农头的接法卡农插头分为两种，公头和母头卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到 1 端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡他ffi头的平《式连接输入不平衝运行时极1和极3必须接《辛卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例,如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉0K用的话筒就用这样的线。
由于卡拉0K用话筒通常都是动圈的，无须为其供电,因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图:i.jpg (54.94 KB)2.jpg (101.97 KB)3.jpg (46.55 KB)4.jpg (76.61 KB)插入点insert线的具体接法（TIP输出\RING输入）调音台的insert 和line?in 的区别【调音台Insert 的两个作用】图一In sert插入点插孔有一种很特殊的结构。
默认的情况，它在调音台内部是连通的。
当我们插入一个大三芯插头的时候。
内部的连接就被切断，声音将从大三芯插头的头部（Tip）发送给一个效果器的输入端，经效果器处理后的信号再从大三芯插头的“Ring”返回到调音台中。
例如压缩器可以用这种方法连接到调音台中!图二对于Insert插孔，我们还有一种用法，那就是把它当作Direct OUT插座使用! Direct OUT输出一般取自前置放大电路之后。
可以直接发送给多轨录音机或者音频接口录音。
高级的调音台上回同时有Insert和Direct OUT插孔。
卡农插头接法
设备有话筒、两个面板、公放话筒接到-面板-面板-接到公放其中的每一个接头是什么，怎么连得有连接图片吗学校广播系统用的调音台经常根据需要，经常会做一些长短不一的线，现在将做线的接法记录下来，便于以后查询、学习。
卡农插头分为两种，公头和母头，卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
平衡线与非平衡线：平衡线由两根导线和一根屏蔽线构成；非平衡线中则只有一根导线，用屏蔽线代替第二根导线。
平衡线的优点在于，该线的两根导线拾取不需要的噪声信号的强度相等，因而...学校广播系统用的调音台经常根据需要，经常会做一些长短不一的线，现在将做线的接法记录下来，便于以后查询、学习。
卡农插头分为两种，公头和母头，卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
平衡线与非平衡线：平衡线由两根导线和一根屏蔽线构成；非平衡线中则只有一根导线，用屏蔽线代替第二根导线。
平衡线的优点在于，该线的两根导线拾取不需要的噪声信号的强度相等，因而二者能互相抵消掉。
而非平衡线则把噪声信号传输到线路的下一级标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS 插头），我们唱卡拉OK用的话筒就用这样的线。
由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
我现在的焊发是：把话筒线里的红线+白线合并在一起焊在卡农头的2上，而外皮的网网线焊在卡农头的1和3还有外壳上。
卡农头的接法(测试通过)
卡农头的接法（来源网络）标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端（信号）和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉OK用的话筒就用这样的线。
由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：4.jpg (76.61 KB)插入点insert线的具体接法（TIP输出\RING输入）调音台的和的区别【调音台 Insert 的两个作用】图一Insert 插入点插孔有一种很特殊的结构。
默认的情况，它在调音台内部是连通的。
当我们插入一个大三芯插头的时候。
内部的连接就被切断，声音将从大三芯插头的头部 (Tip)发送给一个效果器的输入端，经效果器处理后的信号再从大三芯插头的“Ring”返回到调音台中。
例如压缩器可以用这种方法连接到调音台中！请看示意图图二对于Insert插孔，我们还有一种用法，那就是把它当作Direct OUT插座使用！Direct OUT输出一般取自前置放大电路之后。
可以直接发送给多轨录音机或者音频接口录音。
高级的调音台上回同时有Insert和Direct OUT插孔。
UB1622调音台没有Direct OUT输出，但是我们可以用Insert插孔来做Direct OUT 输出用。
上面说过输入通道的声音可以从大三芯插头的TIP发送给外部设备的输入，但是如果这个设备是连接到音频接口的输入端，那么并没有声音返回到调音台。
这样调音台内部声音通路就将断掉！这个通道就没声音了！怎么办？很简单！只要将TIP和RING两个部分连接起来就可以让调音台的通道继续保持连通状态了！这样我们就可以将Insert 插孔当作Direct OUT使用了！图三Insert插孔改造成Direct OUT输出使用。
卡侬头的接法
卡农头的1接大三芯地线，就是大三芯那个固定线的爪子，2接正中间火线，3接侧面零线。
卡农接大二芯或莲花，卡农头的1、3焊在一起短路，2接中间火线。
卡侬头的接法1、欧洲和日本器材：1地、2冷、3热。
2、美国器材：1地、2热、3冷。
专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。
其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。
为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。
很多音响技术文章卡依插头的接线时介绍不多，也不准确。
这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。
根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。
1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。
这种连接器常用于话筒和调音台的连接中。
其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。
插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。
把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。
YC系列的卡侬属于直插式。
这种连接器在专业音响系统中用得也很多，其中三插针的(自由端型号YCJ3P、固定端型号YCK3F)也常用在话筒与音响设备的连接中；五插针的(自由端型号YCJ5P、固定端型号YCK5F)在一些文章中被称为DIN插件，它常用在音响设备的立体声信号双向馈送，录放组合端的连接、头戴耳机的连接端，以及话筒、电唱盘、调谐器等音响设备输出信号的传递。
卡农头的接法26138
卡农头的接法卡农插头分为两种，公头和母头卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉OK用的话筒就用这样的线。
由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：1.jpg (54.94 KB)2.jpg (101.97 KB)3.jpg (46.55 KB)4.jpg (76.61 KB)插入点insert线的具体接法（TIP输出\RING输入）调音台的insert和line in的区别【调音台 Insert 的两个作用】图一Insert 插入点插孔有一种很特殊的结构。
默认的情况，它在调音台内部是连通的。
当我们插入一个大三芯插头的时候。
内部的连接就被切断，声音将从大三芯插头的头部 (Tip)发送给一个效果器的输入端，经效果器处理后的信号再从大三芯插头的“Ring”返回到调音台中。
例如压缩器可以用这种方法连接到调音台中！请看示意图图二对于Insert插孔，我们还有一种用法，那就是把它当作Direct OUT插座使用！Direct OUT输出一般取自前置放大电路之后。
可以直接发送给多轨录音机或者音频接口录音。
高级的调音台上回同时有Insert和Direct OUT插孔。
UB1622调音台没有Direct OUT输出，但是我们可以用Insert插孔来做Direct OUT 输出用。
卡农头的接法
卡农头的接法卡农插头分为两种，公头和母头，卡农插头（插头）有3个端，分别是1、2、3、每个卡农插头上都会XLR又称清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2 端送至调音台或话放。
当然啦1端是接地的。
卡战幻又飾甲越式逹搖干甲诙运存时很1劇段3必猱准遇.慢 /, f；卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头。
以卡农公头插头）（又称TRS为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头，我们唱卡拉插头）（又称TS OK用的话筒就用这样的线。
由于卡拉0K用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1 接电线的屏蔽层。
如图：1 / 31. jpg (54.94 KB)RCA （俗称：莲花插头）SLEEVE :冷端（地） SLEEVE TP SLEEVE TIPTIP :热端（信号）用于也体声系统时.插头、捕座部有颜色标记；在声道是白色.右声道是红色2. jpg (101.97 KB)Pin 1 - Gix )inid or shield 接地端(屈蔽) Pin 2 = Positive (+ or hot)热端 * 信号十 Phi 3=Negative (- or cold)冷端，信号-3. jpg (46.55 KB)SHIELD 1HOTCOLDHOTSHIELDTip —Signal热端.信号丰Sleeve = Givuncl接地端（屏蔽）（76.61 KB）4.jpg______ fl .——« RING IRS 插头（俗称人三芯）、；、\ppg TIP% I• 2 旺VF Tip = Positive (+ or hot)热端，信巧+(上体声时血声蚪Ring = Negative (-orcold)冷端，信号一(立休声时为右声増Sieeve - Shield orgj ound接地端f 屛蔽)。
卡农头的接法
卡农头的接法
卡农插头分为两种,公头和母头,
卡农插头（又称XLR插头）有3个端,分离是1.2.3.每个卡农插头上都邑清晰的标明.
尺度的卡农线平日由1个公头和1个母头用双芯线衔接而成.线的屏障层焊接到1端（接地）,2端和3端分离焊接到两个线芯,这是均衡的接法.当我们应用电容话筒时,就要应用这种线,此时幻像供电由3端送至话筒,话筒的旌旗灯号则由2端送至调音台或话放.当然啦1端是接地的.
下载 (11.48 KB)2010-3-25 15:27卡农转大三芯线也是我们经常应用的一种线,它的接法相似于上面说的,只不过一边用卡农头（公/母视情形而定）一边用大三芯头（又称TRS插头）.以卡农公头为例,如下图
卡农转大两芯线是一种非均衡的接法,它一边应用卡农头一边应用大两芯头（又称TS 插头）,我们唱卡拉
OK用的话筒就用如许的线.因为卡拉OK用话筒平日都是动圈的,无须为其供电,是以要将卡农头的3端接地（与1端相连）,2接热端,1接电线的屏障层.如图：
下载次数:772010-3-25 15:312.jpg(101.97 KB)下载次数:652010-3-25 15:313.jpg(46.55 KB)
下载次数:482010-3-25 15:314.jpg(76.61 KB)下载次数:562010-3-25 15:31。
卡农头的接法
卡农头的接法卡农插头分为两种，公头和母头卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉OK用的话筒就用这样的线。
由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：1.jpg (54.94 KB)2.jpg (101.97 KB)3.jpg (46.55 KB)4.jpg (76.61 KB)插入点insert线的具体接法（TIP输出\RING输入）调音台的insert和line in的区别【调音台 Insert 的两个作用】图一Insert 插入点插孔有一种很特殊的结构。
默认的情况，它在调音台内部是连通的。
当我们插入一个大三芯插头的时候。
内部的连接就被切断，声音将从大三芯插头的头部 (Tip)发送给一个效果器的输入端，经效果器处理后的信号再从大三芯插头的“Ring”返回到调音台中。
例如压缩器可以用这种方法连接到调音台中！请看示意图图二对于Insert插孔，我们还有一种用法，那就是把它当作Direct OUT插座使用！Direct OUT输出一般取自前置放大电路之后。
可以直接发送给多轨录音机或者音频接口录音。
高级的调音台上回同时有Insert和Direct OUT插孔。
UB1622调音台没有Direct OUT输出，但是我们可以用Insert插孔来做Direct OUT 输出用。
大二芯转卡农焊接方法
大二芯转卡农焊接方法
1.准备工具：需要准备好焊接工具，包括焊锡丝、焊锡笔、剪刀、电烙铁等。
2. 准备材料：需要准备好转卡农插头、电缆等材料。
3. 剥离电缆：使用剪刀将电缆的塑料外壳剥离，露出电缆内部的两根线。
4. 确认接线：确定转卡农插头和电缆内部的两根线的接线方法。
5. 焊接：使用电烙铁加热焊接点，并将焊锡丝和焊锡笔放在焊接点上，使其熔化，将转卡农插头和电缆焊接在一起。
6. 测试：完成焊接后，使用测试仪器对焊接的转卡农插头和电缆进行测试，确保其正常工作。
以上就是大二芯转卡农焊接方法的步骤，需要注意的是在焊接时要保持焊接点的干净和热度，以确保焊接质量。
- 1 -。
卡侬接口的正确焊接方法
卡侬接口的正确焊接方
法
标准化管理部编码-[99968T-6889628-J68568-1689N]
卡侬接口的正确焊接方法！
2对2 3对3，1对1。
这个谁都知道，最重要的一点是1这个地方，屏蔽线必须焊接卡侬头的外壳，也就是第四个焊接点，切记，必须焊接！！！并且用万用表测试要保证是通的！！
大多数的音响设备即便是不焊可能也不会出问题，只要1那个点接了就没问题，但有的设备不行，比如Meyer Sound的有源音箱，只要卡侬外壳不通，保证杂音不断，好多人反应说美雅的音箱不好搞就在这里。
所以说一定要焊接第四个焊点，并且要保证接通，否则厂家也不会设计第四个焊接点了。
有些卡侬接口即便是把第四个点焊接好了，未必外壳就接通了，主要是里面的接触片向上抬起的不够，没有接触到外壳。
（基本上都是公头存在这个问题）
另外还要做到定期检查，保证接口没问题。
事实上，只要线材按照我上面所说的方法焊接的话，会很大程度上避免音响系统中出现的杂音。
卡侬头(公、母)接头的焊接标准
卡侬头(公、母)接头的焊接标准
1、将绕包的音频线最尾处（端头）去皮10mm；
2、将屏蔽线分为两股搓细，并将红白两根线头最尾处（端头）去皮1mm。
3、将红白两根芯线和两股屏蔽线头端1mm处上锡，将卡侬头尾端的1、2、3脚加接地端上锡；
4、一接地（屏蔽）、二正（红热）、三负（白冷）、四达壳（屏蔽），全部上锡（去皮1mm处）。
5、当卡侬头四股线上锡完毕后，将护套套在准备焊接的线头上。
6、焊接时先焊两股屏蔽（一接地、四达壳），再焊接负极芯线（白色），最后焊接正极芯线（红色）。
当卡侬头上锡焊接完毕后，将护套套在准备焊接的线头上。
