车牌识别系统安装注意事项
高清车牌识别一体机安装说明
产品简介文通科技针对停车场行业,推出基于嵌入式的智能车牌识别一体化设备,该设备具有高性能、低功耗、稳定性强等特性,产品集成了车牌识别相机、镜头、防护罩、立柱、补光灯等设备,具有集成度高、安装快捷方便、易于开发等特点。
1.1产品整体结构文通智能车牌识别一体机包含防护罩、相机、镜头、万向节、立柱、法兰盘、补光灯、电源等,详细如图1.1:图1.1智能车牌识别一体机①防护罩;②高清车牌识别相机;③万向节;④上法兰盘;⑤不锈钢立柱;⑥补光灯支架;⑦补光灯;⑧下法兰盘1.2防护罩内部组成文通智能车牌识别一体机防护罩内部包含高清车牌识别相机、镜头、电源、接线端子、温控模块、风扇等,详细如1.2图:图1.2防护罩内部结构①高清镜头;②高清车牌识别摄像机一130万像素;③防护罩;④相机接口: 12V电源接口、IP网络接口、地感触发信号接口、补光灯触发线接口、RS485接口(保留)、BNC接口(保留);⑤电源;⑥接线端子;⑦风扇:内置温控模块,自动控制加热;⑧温控器1.3高清车牌识别相机接口文通智能车牌识别一体机相机接口包含:IP网口、电源接口、地感触发线接口、补光灯触发线接口等,如图1.3所示:图1.3智能车牌相机接口①线缆接口:A:地感触发线接口(开关量信号输入)B:补光灯触发线接口(开关量信号输出)②BNC视频输出接口(保留);③IP网络接口;④电源接口;⑤Micro SD卡插口;二、产品线路连接及安装安装2.1防护罩内部接线摄像机托板接线端子线缆护口图2.1防护罩内部接线图说明:> 接线端子上,接入AC220V:01和2 是一一组火线(L)0 3和4是一组零线(N)0 5和6 是一一组地线(G)> 电源线和闪光灯电源线接入方式:冬1接电源火线L—火线弋2接补光灯火线L—火线个 3接电源零线N一零线个4接补光灯零线N一零线个5接电源地线G—地线个6接补光灯地线G—地线> 闪光灯控制线接入方式(如图1.3和图2.2):弋闪光灯白色线接快号通IO 口中的O1+弋闪光灯黑色线接快号通IO 口中的O1-> 地感触发线的接线方式(如图1.3):弋地感触发信号线接入相机线缆接口 GND和I1 口> 摄像机托板安装相机:e打开防护罩将摄像机托板拆下,将相机用两个螺丝钉固定在摄像机托板上,再将托板和摄像机一同安装到原处。
车牌识别系统安装注意与故障处理
车牌识别系统安装注意事项与故障处理在智能停车场系统行业中,车牌识别系统是比较先进的智能化停车场收费系统,其采用车牌进行识别技术,智能化高,使用方便,安全性好,受到了市场的欢迎。
但是车牌识别系统受到环境因素的影响较大,如果环境条件不适合,会造成系统不能正常运行,所以我们在安装车牌识别系统时,一些现场环境是需要测试的。
以下是车牌识别系统设计安装要求:一、工程测试:1、标准镜头5mm;直线距离(m)与车牌像素(p)的相关大小整理如下:3.5m—156p;4m—140p;5m—112p; 5.5m—105p;6m—96p;7m—82p。
2、标准镜头4mm;直线距离(m)与车牌像素(p)的相关大小整理如下:2.5m—156p;3m—140p;4m—112p; 4.5m—105p;5m—96p;6m—82p。
二、识别要求:小车牌识别(90-120像素),大车牌识别(120-160像素)。
全分辨率抓拍触发地感的现场车辆照,车牌宽度大小(通过图画软件框定车牌可显示像素大小)。
三、工程原则:最佳直线距离:抓拍机镜头至地感外侧边的直线距离,一般5mm镜头为5米左右,4mm 镜头为4米左右。
四、工程要求:1、一体机架设高度:一般标准在1.5m-1.8m;2、摄像机立柱:装在道闸内侧,离闸杆距离大约50cm处;防止闸杆挡住摄像机抓拍从而影响识别效果;布线:网络线、电源线、地感开关量信号线(接车检输出端)。
3、出入口地感位置:一体机长度占据0.5米,根据勾股定律(a2+b2=c2)计算:1)5mm镜头的摄像机镜头应该与闸杆的水平距离保持在4.3米左右。
如果摄像机高度每超出0.5米,应该缩小0.25米左右。
2)4mm镜头的摄像机镜头应该与闸杆的水平距离保持在3.2米左右。
如果高度每超出0.5米,应该缩小0.25米左右。
4、减速带位置:装在出入口地感外侧大约1m处,保证跟随车车头不触及地感。
为避免车主尾随跟车太近,应竖立一个温馨提示牌,保持在3米以外。
车牌识别系统安装调试说明
车牌识别系统安装调试说明随着车牌识别系统的普及,车牌识别系统的安装和调试也成为很多工程商关注的话题,如何使车牌识别更好的发挥其作用,依据现场情况做好车牌识别系统的安装和调试是必须要了解的,安快小编依据工程师多年安装经验汇总了如下几点标准,希望对您有帮助。
一、安快车牌识别系统如何在安全岛施工安全岛主要用于设备安装,以及防水、防撞。
一般做在出入通道中间。
【根据现场情况确定】宽度:如岛上同时放置岗亭的话,一般在1200mm---1500mm;如果安全岛只是安装设备,宽度约在60mm---80mm左右,设备固定位置距离安全岛边缘100mm左右。
长度:安全岛的长度约在5000mm--6000mmm左右。
高度:安全岛一般应高出地面150mm--200mm。
没有安全岛时,要做设备基础,设备安装的地方为水泥地面时,(与安全岛一样)以星型50cm左右打一个Φ10X100规格的膨胀螺栓。
地面不低于5cm,并预埋、固定设备线管,位置正确后就可以浇灌混凝土了。
如果安全岛做在有坡度的地面,用水平仪找平,呈阶梯状。
安全岛设备安装注意事项:如果道闸对开时,2个设备基础高度应在同一水平线上。
设备基础和安全岛表面抹灰处理:横平竖直,整齐美观。
如果贴砖就不用抹灰。
二、布管与穿线1、水泥地面开槽深度:线管放置后上部表面距离地面不低于4cm,2管间有1cm缝隙,以便于水泥浇灌后,车辆过压线管无动弹,路面结实不损坏管线。
2、土壤地面开槽:深度大于10cm,管面距离地面不低于5cm;转角处用弯管器弯曲成型、直通接头连通;不允许使用三叉接头,直角接头;线管内所穿导线面积不超过内孔截面的50%。
3、防水处理:埋设管道深度不少于10cm,进入机箱设备后预留5cm左右;管与管连接处刷胶水后连接;强电,弱电分开铺设;对有强磁干扰的场所,采用镀锌钢管做接地处理。
三、地感线圈施工一般规格:1m*2m【大型车辆由实际情况确定】使用0.75铁氟龙线,绕线4--5圈。
ocr车牌识别施工方案
ocr车牌识别施工方案头的连接,应采用专用工具进行压接,确保连接牢固可靠。
4)测试阶段在土建布线系统工程完成后,需要进行测试阶段,以确保整个系统的可靠性和稳定性。
测试内容包括线缆连接测试、信号传输测试、设备运行测试等。
测试结果应记录并保存,以备后期维护和升级。
2)设备安装工程车牌自动识别系统的设备安装工程包括摄像机、车道机、控制器等设备的安装。
在安装过程中,需注意以下几点:1)设备安装位置应符合设计要求,摄像机安装高度应符合规范,车道机应安装在车道上方,以保证拍摄和识别效果。
2)设备安装时应注意防护措施,防止设备受到损坏,如使用防尘罩、防水罩等。
3)设备安装完成后,需进行测试和调试,确保设备运行正常。
4)设备安装后,应进行标识和记录,以便后期维护和管理。
总之,施工配合和主要施工工艺的正确实施是车牌自动识别系统工程顺利实施的关键。
在施工过程中,应严格按照相关要求进行操作,确保工程质量和进度的顺利完成。
应按照图中标注的火线和零线连接,同时接地线应连接到机外引线接地桩上。
触发信号和光源信号应根据颜色对应正确连接,不得颠倒或错接。
数据通讯接口和视频输出接口应按照标注的线号和线位色标连接,避免颠倒和错接。
在对绞电缆芯线终接时,每对对绞缆线应保持扭绞状态,扭绞松开长度不应超过5类线的规定长度13mm。
光纤连接盒面板应有标志,连接时应认准线号、线位色标,避免颠倒和错接。
设备安装工程中,安装位置应按照示意图确定,车道摄像机与抓拍线圈的间距应保持在6-7米左右。
法栏盘的固定件应为12-14号加长钢质膨胀螺栓,螺栓、螺母在固定时应加套弹簧垫片和防水罩,安装完毕后需用防水材料将法兰盘周围封闭防止雨水等进入通讯槽内。
立柱内穿线时应注意线缆数量和长度符合要求,避免刮破线缆,引出后用扎带固定电缆,标明电缆标号、规格、型号、长度及用途。
万向节的安装需要按照固定顺序进行,并使用M6*12不锈钢六角螺栓和Φ6弹簧垫片固定。
穿线套管的安装也需要使用六角螺丝和弹簧垫片固定。

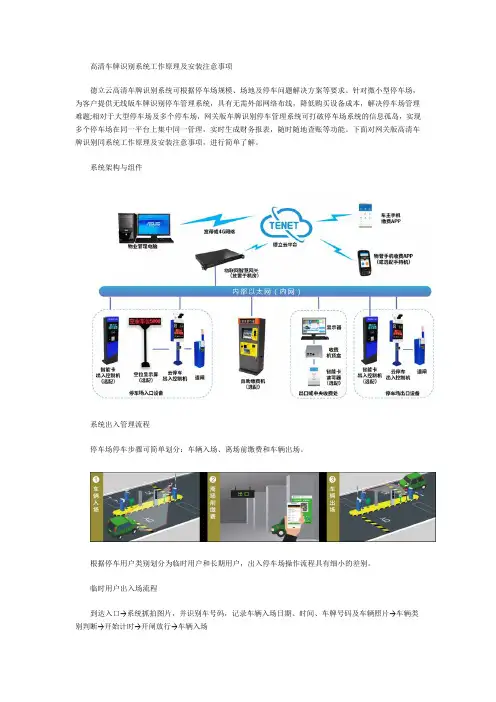

高清车牌识别系统工作原理及安装注意事项
高清车牌识别系统工作原理及安装注意事项德立云高清车牌识别系统可根据停车场规模、场地及停车问题解决方案等要求。
针对微小型停车场,为客户提供无线版车牌识别停车管理系统,具有无需外部网络布线,降低购买设备成本,解决停车场管理难题;相对于大型停车场及多个停车场,网关版车牌识别停车管理系统可打破停车场系统的信息孤岛,实现多个停车场在同一平台上集中同一管理,实时生成财务报表,随时随地查账等功能。
下面对网关版高清车牌识别同系统工作原理及安装注意事项,进行简单了解。
系统架构与组件系统出入管理流程停车场停车步骤可简单划分:车辆入场、离场前缴费和车辆出场。
根据停车用户类别划分为临时用户和长期用户,出入停车场操作流程具有细小的差别。
临时用户出入场流程到达入口→系统抓拍图片,并识别车号码,记录车辆入场日期、时间、车牌号码及车辆照片→车辆类别判断→开始计时→开闸放行→车辆入场场内缴费→到达出口→自动吞卡→道闸开启→用户立场长期用户出入场流程到达入口→系统抓拍图片,并识别车号码,记录车辆入场日期、时间、车牌号码及车辆照片→车辆类别判断→提示车主可使用日期→开闸放行→车辆入场到达出口→系统抓拍图片,并识别车号码→自动查找该车的入场记录、车辆类型、出入对比(记录车辆入场日期、时间、车牌号码及车辆照片)→车辆类别判断及使用期限→提示可使用日期→开闸放行→车辆出场系统功能与特点停车场分级管理:根据地域、职能等设置不同的访问权限,对人员进行分级管理。
一位多车管理:同一个车主可以多辆车使用同一个车位,合理收取停车费用。
访客登记管理:APP预约登记,访客车辆自动放行入场,未预约车辆,入口登记放行。
收费对账管理:收费员自行与系统对帐,现金上交财务,系统根据流量分析财务数据异常。
系统安装注意事项:根据车流量,及时调整人力、设备等投入,增加车位周转率。
自助缴费:多种缴费方式,车主缴费的任何金额,不经过第三方,确保资金安全。
潮汐车道:在停车高峰期,可以将车流量较少的出口改为入口,或入口改为出口。
车牌识别安装注意事项
车牌识别安装注意事项车牌识别技术在当今社会得到了广泛应用,无论是在交通管理、安防监控还是智能停车场等领域,都起到了重要作用。
在安装车牌识别系统时,有一些注意事项需要考虑,以确保系统的正常运行和可靠性。
以下是关于车牌识别安装的一些重要注意事项。
1. 选择适合的车牌识别设备:市场上有多种不同类型的车牌识别设备可供选择,包括固定摄像头、手持识别器和移动识别器等。
在选择设备时,要充分考虑实际应用场景的需求和特点,并选择适合的设备类型和功能。
2. 合理安装摄像头:车牌识别的关键是摄像头的位置和角度的选择。
摄像头应当安装在能够清晰拍摄到车牌的位置,并且角度要适中,避免产生反光或阴影等影响识别效果的情况。
3. 保持摄像头的清洁和稳定:为了确保车牌识别系统的正常运行,摄像头需要经常保持清洁,防止尘埃和污垢影响镜头的清晰度。
此外,还需要注意摄像头的稳定性,避免因为受到外力的影响而导致摄像头的偏移。
4. 考虑环境因素:车牌识别系统的性能受到环境因素的影响,例如光线、天气、温度等。
在安装时,要综合考虑这些因素,选择适合的设备参数和设置,以确保系统在不同环境下都能正常运行。
5. 调整识别参数:车牌识别系统通常有一些参数可以调整,例如识别灵敏度、车牌字符大小等。
在安装完成后,需要根据实际情况对这些参数进行调整,以获得最佳的识别效果。
6. 设置合理的存储和管理方式:车牌识别系统会产生大量的数据,因此需要有合理的存储和管理方式。
可以考虑使用网络存储设备或云存储等技术,以便对数据进行及时、有效的管理和备份。
7. 预留扩展接口和数据接口:在安装车牌识别系统时,要考虑到未来的扩展需求。
可以预留一些扩展接口,方便后期添加其他设备或功能,以满足不同需求。
同时,还应预留合适的数据接口,方便与其他系统进行数据交互和集成。
8. 进行系统测试和调试:安装完车牌识别系统后,应对系统进行全面的测试和调试,确保系统的各项功能和性能正常运行。
可以模拟不同场景下的车牌识别效果,进行多次测试,发现潜在问题并及时解决。
车牌识别系统安装方案
车牌识别系统安装方案1. 引言车牌识别系统是一种基于图像识别技术的应用系统,能够自动识别车辆的车牌信息。
它可以广泛应用于停车场管理、交通违法监控、车辆出入管理等场景。
本文将介绍车牌识别系统的安装方案,包括硬件设备选型、系统部署和调试等内容。
2. 硬件设备选型车牌识别系统的硬件设备选型是系统安装的关键步骤。
下面列举了几个常用的硬件设备,并对其特点和适用场景进行了介绍。
2.1 摄像头摄像头是车牌识别系统的核心设备之一,用于采集车辆的图像数据。
在选择摄像头时,需要考虑以下因素:•分辨率:高分辨率的摄像头能够提供更清晰的图像,有利于车牌的识别;•帧率:高帧率的摄像头能够捕捉到更多的细节,有助于提高识别准确率;•夜视功能:夜视功能能够在低光环境下获取清晰的图像,对于夜间识别十分重要。
2.2 电脑电脑是车牌识别系统的控制中心,主要用于图像处理和算法运算。
在选择电脑时,需要考虑以下因素:•处理器:强大的处理器能够提供快速的图像处理和算法计算能力;•内存:足够的内存能够容纳大量的图像数据和运算结果,提高系统的性能;•存储:大容量的存储空间用于存储图像数据和识别结果。
2.3 光源光源用于照亮车辆的车牌,提供足够的亮度和均匀的光线条件,以提高识别准确率。
常用的光源包括白炽灯、LED灯等。
3. 系统部署系统部署是指将车牌识别系统的各个硬件设备连接并配置好,使其能够正常工作。
下面是一般的系统部署流程:3.1 安装摄像头首先,需要确定摄像头的安装位置,一般选择在车辆经过的入口处或停车区域的固定位置。
然后,按照摄像头的安装指南进行安装,并连接至计算机。
3.2 连接电脑将摄像头通过合适的接口(如USB)连接至电脑,确保电脑能够识别摄像头,并安装相应的驱动程序。
3.3 配置光源根据实际情况调整光源的位置和亮度,确保车牌能够被充分照亮。
3.4 安装软件根据车牌识别系统的厂商提供的安装指南,下载并安装相应的软件。
3.5 配置系统参数在软件安装完成后,根据实际需求配置系统的参数,如识别算法、车牌格式、存储路径等。
车牌识别安装实施方案
车牌识别安装实施方案一、前期准备工作。
在进行车牌识别安装之前,首先需要进行一些前期准备工作。
这包括确定安装位置、准备必要的设备和材料、进行现场勘察等。
确定安装位置时,需要考虑到车辆经过的角度、光线情况以及周围环境的影响因素,选择一个合适的位置对于识别效果至关重要。
在准备设备和材料时,需要确保所有的设备齐全,并且进行必要的测试,以确保其正常工作。
进行现场勘察时,需要对安装位置进行详细的测量,并且了解周围环境的情况,为后续的安装工作做好充分的准备。
二、安装过程。
1. 固定支架。
在安装车牌识别设备时,首先需要安装固定支架。
根据前期准备工作确定的安装位置,选择合适的支架进行安装。
在安装支架时,需要确保支架稳固、牢固,并且能够承受设备的重量和外部环境的影响。
安装支架时,需要使用合适的工具和材料,确保安装的牢固和稳定。
2. 安装设备。
安装支架后,需要将车牌识别设备进行安装。
根据设备的安装说明,将设备固定在支架上,并且进行必要的调整和测试,确保设备安装正确并且能够正常工作。
在安装设备时,需要注意设备的接线和连接,确保连接正确并且牢固可靠。
3. 调试测试。
安装设备后,需要进行调试测试。
通过连接电源,进行设备的开机测试,并且进行必要的调整和设置,确保设备能够正常工作。
在测试过程中,需要对设备的识别效果进行评估,并且进行必要的调整,以提高识别的准确性和稳定性。
4. 完善安装。
在设备调试测试通过后,需要对安装进行完善。
包括对设备进行固定和防水处理,确保设备在各种环境下能够正常工作。
同时,还需要对设备进行必要的标识和说明,以便后期的维护和管理。
三、验收交付。
在完成安装工作后,需要进行验收交付。
对安装的设备进行全面的检查和测试,确保设备能够正常工作,并且符合相关的技术要求和安全标准。
在验收交付时,需要对安装工作进行总结和归档,记录安装的过程和结果,并且进行必要的培训和指导,以确保设备的正常使用和管理。
四、安装后维护。
安装完成后,需要进行设备的后期维护。
【微分享】车牌识别系统设备安装及常见故障处理方法
【微分享】车牌识别系统设备安装及常见故障处理方法停车场管理系统现在基本都是车牌识别与无人值守了,车牌识别系统中道闸设备与摄像头该如何安装呢?今天给大家详细的介绍一下转自网络分享供学习,如有侵权,请联系删除,我们将在24小时内处理▽车牌识别系统一摄像头安装01直线车道直的车道是较理想的安装环境,车辆在驶入识别区域时,能够获得高质量的相片。
1、施工时停车场车牌识别系统和道闸能够安装在车道的同一侧,但停车场车牌识别系统要安装在道闸前,间隔不小于30cm,以防止设备间的相互搅扰。
2、当选用抓拍识别和视频识别时,地感线圈间隔停车场车牌识别系统的最好间隔为4m;3、当选用视频加地感识别模式时,地感线圈间隔停车场车牌识别系统的最好间隔为3m。
02宽车道1、假如车道格外宽,车的行进方向不固定,车辆驶入时,车头会左右歪斜,简单影响识别作用,能够将车道分红两条或者用锥桶、路桩等障碍物阻隔开一条非机动车道,使机动车道变窄,车行方向变正。
2、假如车道很宽,但不能分隔成两条车道或增加非机动车道,这种状况能够安装双相机,即在车道的两边各安装一台停车场车牌识别系统,这么不管车行方向倾向哪边,都能够有相机拍到车牌并识别。
3、假如车道很短,当车从某个方向驶来时,车身一般都是斜向一侧的,这种状况能够把相机安装在车头所倾向的一侧,这么摄影时车头是正对停车场车牌识别相机的,假如车辆从两个方向驶来,能够安装双相机,每台停车场车牌识别相机拍照一个方向的来车。
03弯道安装弯道安装停车场车牌识别系统时,车行方向指向弯道的外侧,所以停车场车牌识别系统应安装在车道外围一侧,这么车辆驶入识别区域时,停车场车牌识别相机就能拍到比较正的车牌相片。
04地库安装当需求在地库安装停车场车牌识别系统时,需求遵循如下准则:停车场车牌识别系统安装在地库坡道上面水平路面上,出口的停车场车牌识别系统安装在地库坡道下面的水平地面上。
能够防止当一体机无法识别车牌,造成道闸不能抬杆时,车辆只能停在地库坡道上的疑问。
车牌识别系统安装流程及注意事项
车牌识别系统安装流程及注意事项一套完整的车牌识别系统包含车牌识别一体机、停车场收费显示屏、智能道闸、车牌识别软件等。
这些设备的安装是否规范,很大程度上影响着整套车牌识别系统的工作性能。
在车牌识别设备安装前,要对项目现场进行详细的勘察,了解客户需求,制定完善的施工流程,那么勘察现场,安装流程应该侧重哪些因素呢?1、车牌识别主要设备的安装1)首先要确定车牌识别一体机的安装位置,这会直接影响车牌识别效果,需根据每个出入口的现场环境和条件来决定,一般一条车道安装一台相机,如果车驶入车道时方向不固定,则角度太大时会影响识别,就要考虑安装副相机,以保证车头不管偏向哪边都可以识别。
2)其次如果使用抓拍识别,则需确定相机和线圈的安装位置:相机距线圈来车方向一侧最佳距离4-4.5m。
线圈的位置应保证车辆触发车检器时车头方向尽量偏向相机一侧,这样可以使相机拍到清晰、完整的图片。
如果是单通道(进口和出口是同一车道),需要使用双路车检器。
如果使用视频识别模式,则无需安装地感线圈和车检器。
3)然后确定道闸和防砸线圈的位置:道闸一般安装在相机同侧,位于相机后面(与相机立杆距离30cm安装,保证道闸门可以方便的开启)。
防砸线圈的位置在道闸杆正下方居中,要保证车头触发线圈时和车尾离开线圈时,车身的任何部分都不在道闸杆下方。
4)相机和道闸要安装在结实的地面上,如果地面是砖或沥青,要考虑破路面浇筑水泥墩来增加稳定性。
上述设备在安装前,要确定好线路的走线方式,根据设备安装位置,提前预留穿线管。
为保证不因为车速影响识别效果,建议安装减速带控制车速。
2、车牌识别附属设备1)配置电脑和服务器:电脑一般放在出口岗亭或值班室内,用于收费使用。
服务器根据客户需要选择放在客户办公室或岗亭。
若放在办公室,需要从岗亭布设光纤至服务器,勘察现场时要估测出光纤到最近岗亭的距离并留出余量。
如果客户不需要单独设置服务器,就用岗亭机做服务器,安装数据库和FTP服务。
高清车牌识别一体机安装规范
高清车牌识别一体机安装规范第一步:一体机安装和定位摄像机安装在道闸主机前靠近车道的一侧安全岛为佳,以摄像机不伸出安全岛和紧靠道闸主机但不影响道闸使用为原则。
安装高度建议在1.5米左右,支持1.3-1.7米,保证有效识别距离在3米以上,推荐4米,支持3-5米。
如图示意:提示:加上安全岛高度整体高度不宜超过1.8米,车道长度不足3米的情况,摄像机可置于道闸后方。
第二步:设备连接防护罩内的接线板及电源板的接线端子如下图:接口说明:小提示:直流12V和485AB注意线序,12V接反会造成电源灯不亮,摄像机不工作;485AB接反会造成数据无法上传和下发。
第三步:控件下载和安装打开IE浏览器或者360浏览器,在地址栏输入设备的IP地址(默认IP:192.168.0.10),第一次登录会提示控件安装,如图示:下载完后双击控件安装包按提示进行安装,安装完后即可登录摄像机。
小提示:登录的电脑和摄像机IP地址需为同一网段。
安装完成后,在桌面上找到并开启配置客户端,输入相机IP地址,用户名和密码,并点击登录按钮登录系统。
相机出厂默认IP地址为192.168.0.10,管理员用户名为:admin,密码为:admin精简界面由监视场景、快捷手动抓拍、录像按钮、功能模块、抓拍图片、抓拍图片的特写图片及识别结果6部分组成,如下图所示:在功能模块可以完成对摄像机的常见配置,功能模块介绍如下图所示:第四步:车辆成像角度在网页实时视频查看车辆成像角度。
车牌侧角:小于30度,支持45度;车牌俯角:小于30度,支持45度。
小提示:如正确安装图示,相机可尽量往车道平行方向调整。
错误安装也能识别,但会影响识别率。
第五步:车辆成像尺寸及聚焦在网页“精简界面”页进行调节,视频图像上已经给出一个推荐的车牌尺寸,只需调节“变倍”,配合“聚焦”,使实际场景中的车牌尺寸尽量于推荐的车牌尺寸即可。
车牌触碰红色虚拟触发线时的最佳宽度为140个像素点左右,支持80-300个像素宽度。
车牌识别系统的建议
1、建议在触发识别地感前安装减速带,确保车辆到达触发地感前进行减速,建议至少安装一条减速带,建议安装在触发地感前80厘米左右。
2、建议设备安装位置尽量避免安装在内外光照亮度有很大差异的环境下,如地下车库入口处,外面为室外环境,里面为室内环境。
3、建议设备安装平面位置,同时摄像机安装注意需要有倾斜度,避免车的远光灯和太阳光直射。
如现场的光照条件比较好,通常不安装辅助光源,以节约成本通道规划1、车道的宽度应控制在 3米范围内,并使用塑料警示柱(隔离柱)规划汽车行驶路线,出入通道应将人车通道分离,尽量保安或行人在摄像机前逗留,保证摄像机前方,无行人、电瓶车、遮阳伞等遮挡物体,确保识别摄像机拥有良好的识别环境。
设备安装2、摄像机立杆与水泥岛边缘的距离必须控制在 0.2 米以内(如图4),距离越近越好。
识别摄像机光轴方向与道路方向夹角应小于25度(如图5)。
注意事项3、车牌识别摄像机抓拍地感触发处,地面最好为水平面,车牌识别摄像机触发地感地方前方应预留2米(如图1、图2)的直行道路,并安装隔离柱以保证车辆转弯后车身保持直行。
(岗亭终端入口)图1(单通道入口)图2注:如果现场是坡道,需要根据情况调整摄像机触发地感的距离(如果立杆可以伸缩也可以调整立杆的高低)上坡时可以适当降低立杆高度,下坡时可以将触发地感设置为 4.5M,以保证摄像机识别到的车牌成水平状态,图34、车道的宽度应控制在 3米范围内,并使用塑料警示柱(隔离柱)规划汽车行驶路线,出入通道应将人车通道分离,尽量保安或行人在摄像机前逗留,保证摄像机前方,无行人、电瓶车、遮阳伞等遮挡物体,确保识别摄像机拥有良好的识别环境。
5、摄像机立杆与水泥岛边缘的距离必须控制在 0.2 米以内(如图4),距离越近越好。
识别摄像机光轴方向与道路方向夹角应小于25度(如图5)。
图4图56、进出车辆的车牌应避免存在倾斜、污损(如图6)等非正常情况,以免影响识别率。
(普桑车头车牌向下倾斜,)如图67、出入口通道环境应该保持光线充值;尽量保持昼夜亮度差较小,如果现场环境较黑应加装常亮补光灯补光。
车牌识别停车管理系统的安装步骤和注意事项
现在车牌识别停车管理系统应用的越来越多了,那么在安装施工前,都应该考虑哪些因素,做哪些准备呢?安装是按照什么顺序进行的呢?今天西安百成电子和大家分享一下:??1、首先,根据现场实际情况和用户的要求确定设备的安装位置;???2、整体的设备安装方案确定后,确定地感线圈的安装位址;?????车辆检测器的地感线圈是停车场管理系统中的重要零件,它的工作稳定性直接影响整个系统的运行效果,地感线圈的制作是工程安装过程中很重要的一个工作环节。
制作地感线圈前要考虑以下几点:???①周围50公分范围内不能有大量的金属,如井盖、雨水沟盖板等。
????②周围1米范围内不能有超过220V的供电线路。
???③制作多个线圈时,线圈与线圈之间的距离要大于2米,否则会互相干扰。
???对于进出口在相同位置的停车场系统而言,在确定道闸等安装位置时要充分考虑两车道的宽度,一般车道宽度要求大于等于2.5米小于等于3.5米。
???3、地感线圈铺设完成后,开始铺设电源线或网络设备线路,铺设时要注音以下几点:???①强电、弱电线路要分开铺设,建议通过屏蔽金属管铺设。
?????②地上铺设线路需要进行穿管操作。
?????③为了保证线路稳定性,通信网线在接入到本系统前需要通过网络交换机。
???4、根据现场情况,需要做安全岛的,可以和布线施工同时进行,但要把铺设的线路预埋到安全岛下面,方便以后设备的线路连接;????5、安全岛凝固后,安装车牌识别一体机、道闸设备和控制设备等,通电后进行设备调试;????6、最后就是安装减速带了,虽然,我公司的车牌识别产品识别率可达99.8%,识别速度可达0.1s,但用户在刚开始使用此类设备时,还需要有一段适应时间,因此建议限速在5公里/小时(注:按照规定园区内部车速不得超过5公里/小时)。
???以上就是车牌识别停车管理系统的安装步骤和注意事项。
车辆智能识别系统安装方案
车辆智能识别系统安装方案1. 系统介绍车辆智能识别系统是一种通过摄像头对车辆进行自动识别的系统,可以获取车辆的车牌号码、颜色以及车型等信息。
该系统被广泛应用于停车场出入口、公共道路监控等场合,具有识别准确、效率高的特点。
本文将介绍车辆智能识别系统的安装方案。
2. 安装流程2.1 硬件设备准备在开始安装之前,需要准备以下硬件设备:•摄像头•电脑•智能识别系统软件2.2 摄像头安装第一步是安装摄像头。
在安装摄像头之前,需要根据需要选取合适的位置。
一般情况下,选择在停车场入口或出口等车辆流量较大的地方安装。
接下来,根据相应的安装说明,将摄像头固定在合适的位置。
2.3 硬件连接将摄像头的视频信号线连接到电脑的视频输入端口上,将智能识别系统软件安装在电脑上。
2.4 软件设置设置智能识别系统软件中的参数,包括图像显示、车牌号码识别精度、颜色识别精度等。
经过一定的参数设置后,可以开启系统进行识别。
3. 注意事项在进行车辆智能识别系统的安装过程中,需要注意以下事项:•摄像头的选取:根据需要选取合适的摄像头,摄像头的分辨率、成像质量等均影响着系统的识别效果。
•摄像头的安装位置:要选择在车辆流量较大的地方进行安装,并且避免因为光线反射、背景干扰等因素影响图像质量。
•硬件连接:需要确保摄像头和电脑之间的连接稳定,不能出现异常中断等情况。
•软件设置:需要进行合理的参数设置,包括图像处理、车牌号码识别精度、颜色识别精度等方面。
4. 总结车辆智能识别系统的安装对于其后续的应用具有重要意义,合理的安装方案不仅可以提高系统的识别精度和稳定性,还可以降低安装和维护的成本。
本文介绍了车辆智能识别系统的安装流程、注意事项等内容,希望对需要进行车辆智能识别系统安装的用户提供一些参考帮助。
车牌识别系统安装过程注意事项
1、考察现场E
注意事项:
(1)项目规模,例如几进几出,大小车场分布
(2)走线方式(光纤,网线....)
(3)管理电脑数量
2、根据现场情况(是否是T型口,弧道,宽道)确定摄像机数量
注意事项:
(1)确认每个出入口环境,车辆通道情况,依情况而定摄像机数量
(2)了解客户需求,是否为标准功能,如需定制,提前报备
3、制作方案
注意事项:
(1)结合现场环境,客户需求,及跟相应技术部门沟通,制作出合理的方案。
1、摄像机的视角
摄像机的视角应该与可识别区域的路面(注意:路面可能是水平或者斜坡)保持小于30°夹角,一旦大于30°,很可能导致丢车。
2、摄像机的位置
摄像机也不能与路面水平,尽量有一定夹角,根据可识别区域的远近调整摄像机的高度,如果太水平,其一,车牌老远就进入视野,在车牌相对小的时候就已经出结果了,小车牌会影响识别率,尤其是相似字符。
其二,摄像机太水平,容易造成大灯直射,车牌会白茫茫一片,造成漏车。
3、双摄像头安装
双摄像头协同工作应该注意两个摄像头的识别区域应该有部分重叠,这样增加了可识别区域的范围,尤其是在T型路口,弧道,宽道上安装采用双摄像头左右协同模式时更应该注意,为了压制大灯,两边都需要补光灯。
4、光线
尽量避免摄像机在暗处(亮处),可识别区域的车辆在亮处(暗处)
三、补光灯的安装应该注意事项:
1、不能影响司机的视角
2、晚上尽量车牌区域反光
3、尽量能压制住车辆大灯
4、不能比摄像机高
水平路面上摄像机安装方式
坡道上摄像机安装方式坡道上摄像机安装方式
宽道双摄像头吊装方式示意图文章来源:广东安快智能科技有限公司。
车牌识别一体机系统说明书
车牌识别一体机系统说明书一.车牌识别概述 (3)二、车牌识别安装前注意事项 (4)1、计算机最低配置要求 (4)2、现场安装位置最低要求尺寸 (4)三、布线图 (6)1、标准一进一出布线图 (6)2、单通道一进一出布线图 (7)3、出入口分开布线图 (8)4、现场安装角度及识别距离参考对比图 (8)5、摄像机尾板接线图 (9)6、设备接线图 (9)四.车牌识别一体机安装步骤 (9)1.固定摄像机立柱 (9)2.补光灯支架安装及补光灯安装 (10)3.鸭嘴 (10)4.摄像机安装 (10)五.三步轻松完成摄像机参数设置 (11)第一步:设置安装引导 (11)第二步:摄像机IP地址设置 (12)第三步:设置输入输出 (13)六、摄像机参数 (14)1.储存管理 (14)2.智能分析 (14)3.用户管理 (15)4.摄像机在IE浏览器上看不到视频设置步骤 (16)5.设备常见故障处理 (16)七.数据库安装步骤说明 (17)八.软件安装步骤 (21)1.选择安装文件 (21)2.双击运行安装程序 (21)3.创建数据库 (25)4.运行视频注册控件 (25)九.管理软件操作说明 (26)1.双击运行桌面图标 (26)2.选择管理员登录 (26)十、软件主界面三步设置 (27)1、参数设置 (27)2、道口设置 (30)3、用户类型及收费设置 (30)十一.系统管理及停车管理 (32)1.密码修改 (32)2.用户管理 (32)3..数据库维护 (34)4.操作日志 (36)5.车主档案管理 (36)6.在线收费 (39)7.单位设置 (39)十二.记录查询与报表输出 (40)1.月租用户缴费记录 (40)2.预付款用户充值记录 (41)3.临时停车收费记录 (41)4.交班记录 (42)5.预付款余额查询 (42)6.固定用户图像对比记录 (42)7.消费减免记录 (42)8.车辆刷卡记录 (42)9.场内车查询 (42)十三.安装时故障排除 (42)1.局域网网络的组建 (42)2.安装SQL2000数据库提示挂起 (51)3.一键共享软件 (52)一.车牌识别概述在现代化停车场管理中,涉及到各方面的管理,其中车辆的管理是一个重要的方面。
车牌识别安装注意事项
车牌识别安装注意事项车牌识别技术是现代交通管理系统的重要组成部分,它可以自动识别车辆车牌信息,提高交通管理效率,改善交通安全性。
安装车牌识别系统需要注意以下几点。
首先,选购合适的车牌识别设备。
车牌识别设备种类繁多,市场上有很多品牌和型号可供选择。
在选购时,要根据实际需求和预算来选择合适的设备。
重要的是要确保设备的质量可靠,稳定性强,识别准确率高。
其次,选择合适的摄像头位置。
车牌识别系统的核心部分就是摄像头,其安装位置对于识别效果影响很大。
一般情况下,摄像头应安装在离路面水平距离2.5米至3米,离道路垂直距离3米至4米的位置,同时应避开干扰物,确保摄像头的视野范围清晰,能够完整拍摄到车牌信息。
另外,要确保摄像头的固定稳固。
车牌识别设备需要在恶劣的室外环境中长时间工作,因此摄像头的固定要牢固可靠,能够承受风吹雨打。
安装时必须使用适当的支架和螺丝将摄像头固定在位,避免其晃动或松动。
此外,对于车牌识别设备的布线要合理规划。
摄像头和识别设备之间的连接线要布置整齐,避免交叉和纠缠,以免影响设备的正常工作。
如果设备需要长距离传输信号,可以考虑采用光纤传输或无线传输方式。
最后,安装车牌识别系统时要做好数据备份和保护工作。
车牌识别设备识别的车牌信息是非常重要的数据,一旦丢失或损坏将会带来重大损失。
因此,在安装和调试完毕后,要对设备内部的数据进行备份,并建立定期的备份机制,以防止数据的丢失。
同时,要加强设备的网络安全防护,设置合理的权限控制,避免未经授权的人员接触和篡改数据。
综上所述,车牌识别系统的安装需要注意设备的选择、摄像头的位置和固定、布线规划以及数据备份和保护等问题。
只有做到安装合理、操作规范、维护及时,才能保证车牌识别系统的长期稳定运行,并发挥其应有的作用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
车牌识别系统车牌识别算法车牌识别
一套完整的车牌识别系统包含车牌识别一体机、停车场收费显示屏、智能道闸、车牌识别软件等。
这些设备的安装是否规范,很大程度上影响着整套车牌识别系统的工作性能。
在车牌识别设备安装前,要对项目现场进行详细的勘察,了解客户需求,制定完善的施工流程,那么勘察现场,安装流程应该侧重哪些因素呢?
1、车牌识别主要设备的安装
1)首先要确定车牌识别一体机的安装位置,这会直接影响车牌识别效果,需根据每个出入口的现场环境和条件来决定,一般一条车道安装一台相机,如果车驶入车道时方向不固定,则角度太大时会影响识别,就要考虑安装副相机,以保证车头不管偏向哪边都可以识别。
2)其次如果使用抓拍识别,则需确定相机和线圈的安装位置:相机距线圈来车方向一侧最佳距离4-4.5m。
线圈的位置应保证车辆触发车检器时车头方向尽量偏向相机一侧,这样可以使相机拍到清晰、完整的图片。
如果是单通道(进口和出口是同一车道),需要使用双路车检器。
3)然后确定道闸和防砸线圈的位置:道闸一般安装在相机同侧,位于相机后面(与相机立杆距离30cm安装,保证道闸门可以方便的开启)。
防砸线圈的位置在道闸杆正下方居中,要保证车头触发线圈时和车尾离开线圈时,车身的任何部分都不在道闸杆下方。
4)相机和道闸要安装在结实的地面上,如果地面是砖或沥青,要考虑破路面浇筑水泥墩来增加稳定性。
上述设备在安装前,要确定好线路的走线方式,根据设备安装位置,提前预留穿线管。
为保证不因为车速影响识别效果,建议安装减速带控制车速。
2、车牌识别附属设备
1)配置电脑和服务器:电脑一般放在出口岗亭或值班室内,用于收费使用。
服务器根据客户需要选择放在客户办公室或岗亭。
若放在办公室,需要从岗亭布设光纤至服务器,勘察现场时要估测出光纤到最近岗亭的距离并留出余量。
如果客户不需要单独设置服务器,就用岗亭机做服务器,安装数据库和FTP服务。
2)交换机根据需要联网的设备数来选择,一般选择千兆8口或者5口交换机。
交换机应该就近放置在岗亭或者配电箱里。
3)制作安全岛和岗亭:根据需要和现场情况设置安全岛,安全岛一般采用混凝土浇筑。
安全岛的大小要保证岗亭或道闸等设备有足够的安装空间,且不影响车辆经过。
安全岛在浇筑时要预埋穿线管。
安全岛完成后可以刷漆增加醒目的效果。
岗亭一般安装在停车场出口位置,便于收费,尺寸根据安全岛或者安装位置的大小来确定,但必须保证岗亭内有足够的空间容纳电脑等设备和收费员工作。
4)配电箱的安装,可以选择安装在安全岛上或者放置在岗亭、值班室内,如放在室外,要选择防雨型,并做好接地。
3、车牌识别施工材料
1)设备供电总线使用不低于RVV3*1.5的线缆,一体箱和一体机及道闸均做好
接地。
总线取电的空开要根据所有设备的总功率来选择,防止过载跳闸。
2)传输网络数据时,使用6类网线。
当传输距离大于100米时,需要布设光纤,一般使用单模光纤,现场每个光纤接入点要至少留2芯备用,总芯数根据接入
点数和每个接入点的熔接芯数来确定。
传输485信号时,采用带屏蔽线缆。
穿线时,必须将强、弱电线路分开。
3)光纤收发器可以选用千兆单模双纤型,每对收发器使用2芯光纤。
具体型号
及数量可以根据客户或项目需求确定。
4)室外布线时线路穿JDG镀锌铁管保护,并做固定,地埋的线路穿PVC管敷设,室内布线也要穿PVC管保护并固定。
