轴向拉伸与压缩习题及解答
6 轴向拉伸与压缩答案
1、试用截面法计算图示杆件各段的轴力，并画出轴力图。
2、在图示结构中，BC 杆连接的1和2两部分均为刚体。
若钢拉杆BC 的横截面为圆形，其直径为12mm ，试求拉杆横截面上的应力。
P F B CAPF kN30kN 20kN 10kN20A C BDBCA kN 2kN312kNF 5.7 m 3m 5.1m 5.1m5.1m75.0CkN20kN 20kN 10A C DB解：取刚体1为研究对象035.45.1:0=-+=∑P F F MN D取刚体2 为研究对象075.05.1:0=-=∑N EF F M解得：kN F N 6= 拉杆BC 的应力：MPa A F N BC4.76)1010(4106233=⨯⨯⨯==-πσ3、图示结构中，1、2两杆皆为刚体，其横截面直径分别为10mm 和20mm ，试求两杆内的应力。
解： 取AB 杆为研究对象010:0=-+=∑NC NA yF F F01210:0=⋅-⨯=∑NC AF M解得：kN F kN F NC NA 20,10==MPa 127)1010(410102331=⨯⨯⨯=-πσMPa 7.63)1020(410202332=⨯⨯⨯=-πσBNExF NA B kN 104、五杆铰接的正方形结构受力如图示，各杆横截面面积22000 mm A =，试求各杆的正应力。
5、图示中段开槽的杆件，两端受轴向载荷F 作用，已知：14 kN F =，截面尺寸20 mm b =，010 mm b =， 4 mm d =。
试计算截面1-1和截面2-2上的正应力。
6、图示等直拉杆的横截面为圆形，直径50 mm d =，轴向载荷200 kN F =。
(1) 计算互相垂直的截面AB 和BC 上的正应力和切应力； (2) 计算杆内的最大正应力和最大切应力。
7、图示结构中，BC 和AC 都是圆截面直杆，直径分别为16AC d mm =，16BC d mm =，已知FP=40kN ，其许用应力[σ]=160MPa 。
工程力学材料力学第四版北京科技大学及东北大学习题答案解析
工程力学材料力学第四版北京科技大学及东北大学习题答案解
析
工程力学材料力学 (北京科技大学与东北大学)
第一章轴向拉伸与压缩
1-1:用截面法求下列各杆指定截面的内力
解:
(a):N1=0,N2=N3=P
(b):N1=N2=2kN
(c):N1=P,N2=2P,N3= -P
(d):N1=-2P,N2=P
(e):N1= -50N,N2= -90N
(f):N1=0、896P,N2=-0、732P
注(轴向拉伸为正,压缩为负)
1-2:高炉装料器中的大钟拉杆如图a所示,拉杆下端以连接楔与大钟连接,连接处拉杆的横截面如图b所示;拉杆上端螺纹的内径d=175mm。
以知作用于拉杆上的静拉力P=850kN,试计算大钟拉杆的最大静应力。
解: σ1=
2
1
1
850
4
P kN
S d
π
=
=35、3Mpa
σ2=
2
2
2
850
4
P kN
S d
π
=
=30、4MPa
∴σmax=35、3Mpa
1-3:试计算图a所示钢水包吊杆的最大应力。
以知钢水包及其所盛钢水共重90kN,吊杆的尺寸如图b所示。
解:
下端螺孔截面:σ1=1
90
20.065*0.045P S =15、4Mpa 上端单螺孔截面:σ2=2P S =8、72MPa
上端双螺孔截面:σ3=
3P S =9、15Mpa ∴σmax =15、4Mpa。
工程力学轴向拉伸与压缩答案
第5 章轴向拉伸与压缩5－1 试用截面法计算图示杆件各段地轴力,并画轴力图.习题5－1 图解：(a)题F Nx(b)题F NxA(c)题F N(kN)x-3(d)题F N-10x5－2 图示之等截面直杆由钢杆 ABC 与铜杆 CD 在 C 处粘接而成.直杆各部分地直径均为 d ＝36 mm ,受力如图所示.若不考虑杆地自重,试求 AC 段和 AD 段杆地轴向变形量 Δl AC和 Δl AD习题 5－2 图(F N ) l AB (F N ) l BC解： Δl AC =AB πd 2E s4+BC πd 2 E s 4 150 ×103 × 2000 +100 ×103 ×3000 4 = × = 2.947 mm(F N ) 200 ×103 l π ×362100 ×103 × 2500 × 4 Δl = Δl + CD CD = 2.947 + = 5.286 mm AD AC πd 2 E c4105 ×103 × π ×3625－3 长度 l ＝1.2 m 、横截面面积为 1.10×l0－3m 2 地铝制圆筒放置在固定地刚性块上；刚性板mC B −6 B 直径 d ＝15.0mm 地钢杆 BC 悬挂在铝筒顶端地刚性板上；铝制圆筒地轴线与钢杆地轴线重 合.若在钢杆地 C 端施加轴向拉力 F P ,且已知钢和铝地弹性模量分别为 E s ＝200GPa ,E a ＝70GPa ；轴向载荷 F P ＝60kN ,试求钢杆 C 端向下移动地距离.解：u A− u B −F l = P AB E a A a 3（其中 u A = 0）3∴ u =60 ×10 ×1.2 ×10= 0.935 mm B 70 ×10 3 ×1.10 ×10 −3 ×10 6钢杆 C 端地位移为F l60 ×103 × 2.1×103u = u + P BC = 0.935 + = 4.50 m m E s A s200 ×103 × π ×15245－4 螺旋压紧装置如图所示.现已知工件所受地压紧力为 F ＝4 kN .装置中旋紧螺栓 螺纹地内径 d 1＝13.8 mm ；固定螺栓内径 d 2＝17.3 mm .两根螺栓材料相同,其许用应力[σ ] ＝53.0 MPa .试校核各螺栓地强度是否安全.解：∑ M B = 0 ,F A = 2kN ∑ F y = 0 ,F B = 6kN习题 5－4 解图习题 5－4 图 σ = F A = 2000 = A π2000 × 42= 13.37 MPa < [σ ] ,安全. A A d 2 π ×13.8 ×104 σ = F B = 16000= 25.53 MPa <[σ ] ,安全. A B π ×17.32 ×10−645－5 现场施工所用起重机吊环由两根侧臂组成.每一侧臂 AB 和 BC 都由两根矩形截面 杆所组成,A 、B 、C 三处均为铰链连接,如图所示.已知起重载荷 F P ＝1200 kN ,每根矩形 杆截面尺寸比例 b/h =0.3,材料地许用应力[σ ]＝78.5MPa .试设计矩形杆地截面尺寸 b 和 h .4⋅2FF N习题 5－5 图解：由对称性得受力图如习题 5－5 解图所示.∑ F y = 0 ,4F N cos α = F P 习题 5－5 解图F = F P = N 4 cos α 1200 ×103960 = 3.275 ×105 Nσ = F N A= F N 0.3h 2≤ [σ ]9602 + 42025h ≥ F N =0.3[σ ]3.275 ×100.3 × 78.5 ×106= 0.118m b = 0.3h ≥ 0.3 × 0.118 = 0.0354m = 35.4mmh = 118mm ,b = 35.4mm5－6 图示结构中 BC 和 AC 都是圆截面直杆,直径均为 d ＝20mm ,材料都是 Q235 钢, 其许用应力[σ ]＝157MP .试求该结构地许用载荷.B习题 5－6 图习题 5－6 解图∑ F x = 0 , F B = 2F A （1）∑ F y= 0 ,2 F A + 23F B − F P = 0 2（2）1 + 3 F P = F B2（3）F ≤ [σ ] ⋅πd2B43 mdWs由式（1）、（2）得：F ≤ 1 + P2 = 1 + 23 ⋅π d 2 [σ ] 43 ⋅π × 202 ×10−4 ×157 ×106 = 67.4kN 4` （4）F P =2 (1 + 23 ) F A = 2 (1 + 2 3 ) ⋅[σ ]π 24= 90.28kN （5）比较（4）、（5）式,得 [F P ] = 67.4 kN5－7 图示地杆件结构中 1、2 杆为木制,3、4 杆为钢制.已知 1、2 杆地横截面面积A 1＝A 2＝4000 mm 2,3、4 杆地横截面面积 A 3＝A 4＝800 mm 2；1、2 杆地许用应力[σ]＝20MPa , 3、4 杆地许用应力[σ ]＝120 MPa .试求结构地许用载荷[F P ].习题 5－7 图P(a)3(b)解：1. 受力分析：由图（a ）有5∑ F y = 0 , F 3 =F P 3 4 4由图（b ）由∑ F x = 0 , F 1 = − 5 F 3 = − 3 F P∑ F x = 0 , F 4 = 4 F 3 = 5 43 F P2. 强度计算：5∑ F y = 0 , F 2= − 3F 3 = −F P| F 1 |>| F 2 || F 1 |≤ [σ w ] A 14 F ≤ A [σ ] 3P 1 w F ≤ 3 A [σ ] = 3 × 4000 ×10 −6 × 20 ×10 6 = 60 kN P 4 1 w4F 35F 3 > F 4 , ≤ [σ s ] , A 3F P ≤ [σ ]A 3 3F ≤3 [σ] A 3 ×120 ×10 6 × 800 ×10 −6= 57.6 kN[F P] = 57.6 kNa*5－8 由铝板和钢板组成地复合柱,通过刚性板承受纵向载 荷 F P ＝38 kN ,其作用线沿着复合柱地轴线方向.试确定：铝板和 钢板横截面上地正应力. 解：此为超静定问题.1. 平衡方程2. 变形协调方程：3. 物性关系方程：F Ns + F Na = F P Δl s = Δl a（1）（2）联立解得⎧F F Ns E s A sE s A s= FNaE a A a（3）习题 5－8 图⎪ Ns = E A E A F P ⎪ ⎨ ⎪F = s s + a E a A a a（压） F NaE A + E A P s s a aσ =F Ns =−E s F P = −E s F P s A E b h + E⋅ 2b h b hE + 2b hE s s 0 a 1 0 s 1 a9 3σ = − 200 ×10 ×385 ×10175MPa （压）= − s 0.03 × 0.05 × 200 ×109 + 2 × 0.02 × 0.05 × 70 ×109σa = F Na A = −b hE E a F P+ 2b hEa 0 s 1 aσ = −175E a E s = −17570 200= −61.25MPa （压）*5－9 铜芯与铝壳组成地复合棒材如图所示,轴向载荷通过两端刚性板加在棒材上. 现已知结构总长减少了 0.24 mm .试求：1．所加轴向载荷地大小； 2. 铜芯横截面上地正应力.习题 5－9 图F NcE A =F NaE A（1）E A E A σ aF = ΔlE c A c , F= ΔlE a A aF Nc + F Na = F P（2）Nc l NalF = F + F = ΔlE c A c + ΔlE a A aP Nc Nal l = Δl E A + E A( c c a a) l= 0.24 ×10−3 ⎧ π 2 =π ⎡ 2 2 ⎤⎫ = ⎨105 ×106 × ×(25 ×10−3 ) + 75 ×106 × × (60 ×10−3 ) − (25 ×10−3 ) ⎬ 30 ×10−3⎩ 4 4 ⎭ = 171 kNF =E c A cNc c c F P + E a A aF =E a A a Na c cF P + E a A a⎧ F Nc E c F P E c F P ⎪σ c = ⎪ A c ⎪ ∴ ⎨= E c A c + E a A a = E c ⋅ πd 2 4 + E a π 2 2 ⋅ (D− d ) 4 ⎪ = F Na ⎪ A a ⎪⎩ = πd 2E c 4E aF Pπ(D 2 − d 2 ) + E a 4 9 32． σ =4 ×105 ×10 ×171×1083.5MPa = c105 ×109 × π × 0.0252 + 70 ×109 × π × (0.062 − 0.025)2σa = σcE a = 83.5 × 70= 55.6MPa E c 105*5－10 图示组合柱由钢和铸铁制成,组合柱横截面为边长为 2b 地正方形,钢和铸铁 各占横截面地一半(b ×2b ).载荷 F P ,通过刚性板沿铅垂方向加在组合柱上.已知钢和铸铁 地弹性模量分别为 E s ＝196GPa ,E i ＝98.0GPa .今欲使刚性板保持水平位置,试求加力点地 位置 x ＝？解：∑ M 0 = 0 , (b ⋅ 2b σ 习题 5－10 图) ⋅( x − b ) = (b ⋅ 2b )σs i( 3 b − x )23∴σ σ s =iE sE i2 x − b = σ i3b − 2 x σ s（1）（2）代入（1）得σ i σ s4 x − 2b = 3b − 2 x5= 98 = 1196 2（2）∴ x = b 65－11 电线杆由钢缆通过旋紧张紧器螺杆稳固.已知钢缆地横截面面积为1×103 mm 2 ,E =200GPa ,[σ ] = 300MPa .欲使电杆有稳固力F R =100kN ,张紧器地螺杆需相对移动多少? 并校核此时钢缆地强度是否安全.F R习题 5－11 图解：（1）设钢缆所受拉力为 F N ,由平衡条件F N cos30°=F RF N =100/ cos30°=115.5kNΔl = F N l = 115.5 ×103 ×10 ×103= 6.67mm EA 200 ×103 ×103× 3 / 2张紧器地螺杆需相对移动 6.67mm .（2）钢缆地应力与强度σ = F N A = 115.5 ×10 103= 115.5MP a < [σ ]所以,强度安全.5－12 图示小车上作用着力 F P =15kN ,它可以在悬架地 AC 梁上移动,设小车对 AC梁地作用可简化为集中力.斜杆 AB 地横截面为圆形(直径 d ＝20mm),钢质,许用应力 [σ]=160MPa .试校核 AB 杆是否安全.3习题 5－12 图F N ABαF N ACF P习题 5－12 解图解：当小车开到 A 点时,AB 杆地受力最大,此时轴力为 F N A B .（1） 受力分析,确定 AB 杆地轴力 F N A B ,受力图如图 5－12 解图所示, 由平衡方程∑Fy= 0 ,F N AB sin α − F P = 0sin α =解得轴力大小为：0.8 0.82 +1.92F N AB = 38.7kN（2）计算应力σ = F N AB = F N AB = 4 × 38.7 ×10 =123 ×106Pa = 123MPa < [σ ] AB强度安全.A AB πd 2 4π × 202 ×10−65－13 桁架受力及尺寸如图所示.F P =30kN ,材料地抗拉许用应力[σ]+=120MPa , 抗压许用应力[σ]-=60MPa .试设计AC 及AD 杆所需之等边角钢钢号.(提示：利用附录B 型钢表.)F N AC45DAF N ADF PF RA习题 5－13 图习题 5－13 解图解：（1）受力分析,确定 AC 杆和 AD 杆地轴力 F N AC 、 F N AD ,对整体受力分析可得, F R A= F R B = F P 2= 15kN再取节点 A ,受力分析,受力图如图 5－13 解图所示,建立平衡方程D D 3 3 2 4 ∑F y = 0 , − F N AC sin 45 + F R A = 0解得 AC 杆轴力大小为：F N AC = 21.2kN(压)∑ F x = 0 , − F N AC cos 45 + F N AD = 0解得 AD 杆轴力大小为： F N AD = 15kN(拉)（2）强度条件拉杆：A AD = F N AD [σ ]+ = 15 ×10 120 = 125mm 2 压杆：（3）选择钢号A AC = F N AC [σ ]− = 21.2 ×10 60 = 353.3mm 2 拉杆： 20 × 20 × 4压杆： 40 × 40 × 55－14 蒸汽机地气缸如图所示.气缸内径D =560mm ,内压强p =2.5MPa ,活塞杆直径 d =100mm .所有材料地屈服极限σs =300MPa . (1)试求活塞杆地正应力及工作安全系数.(2)若连接气缸和气缸盖地螺栓直径为30mm ,其许用应力[σ]=60MPa ,求连接每个气缸盖 所需地螺栓数.习题 5－14 图解：（1）活塞杆受到地轴力为：⎡π (D 2 F = pA = p − d 2 ) ⎤ = 2.5⎡π (560 −1002 ) ⎤ = 596.12kN N ⎢ ⎥ ⎢ ⎥ ⎣ ⎦ ⎣ 4 ⎦活塞杆地正应力：σ =F N A 杆596.12 ×103 ) = = 75.9MPa π ×102 / 4 工作安全系数： （2）螺栓数mn = σ s σ= 300 = 3.95 75.93x 3 x y xm = F N = 596.12 ×10 = 14.1 个 A 栓 [σ ]栓 π × 302 / 4 × 60由于圆对称,取m ＝16个.5－15 图示为硬铝试件,h =200mm ,b =20mm .试验段长度l 0=70mm .在轴向拉力 F P =6kN 作用下,测得试验段伸长Δl 0=0.15mm ,板宽缩短Δb =0.014mm .试计算硬铝地弹 性模量E 和泊松比ν .习题 5－15 图解：（1）计算弹性模量Eε = Δl 0 l 0= 0.15 = 2.143 ×10−3 70σ = F P = 6 ×10 = 150MPa AE = σ = 20 × 2 150 ×106 = 70GPa ε 2.143 ×10−3 （2） 计算泊松比νε = Δb 0 b 0= − 0.014 = −7 ×10−4 20ε ν = y = − 7 ×10−4 = 0.327 ε 2.143 ×10−3上一章返回总目录下一章。

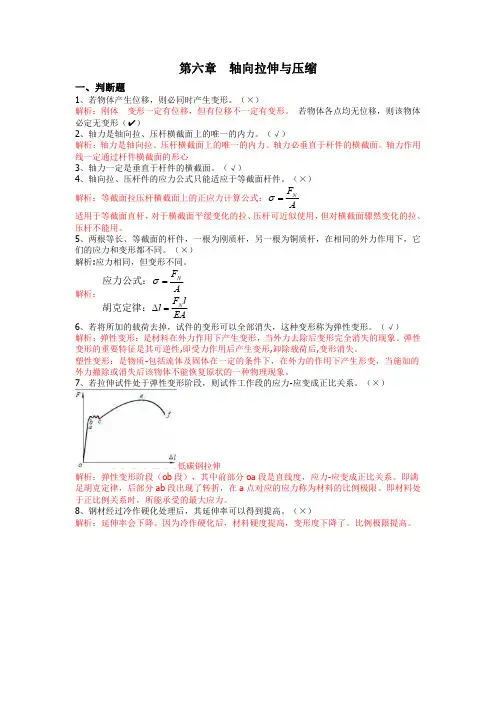

第六章 轴向拉伸与压缩
第六章轴向拉伸与压缩一、判断题1、若物体产生位移，则必同时产生变形。
（×）解析：刚体变形一定有位移，但有位移不一定有变形。
若物体各点均无位移，则该物体必定无变形（✔）2、轴力是轴向拉、压杆横截面上的唯一的内力。
（√）解析：轴力是轴向拉、压杆横截面上的唯一的内力。
轴力必垂直于杆件的横截面。
轴力作用线一定通过杆件横截面的形心3、轴力一定是垂直于杆件的横截面。
（√）4、轴向拉、压杆件的应力公式只能适应于等截面杆件。
（×）解析：等截面拉压杆横截面上的正应力计算公式：AF N =σ适用于等截面直杆，对于横截面平缓变化的拉、压杆可近似使用，但对横截面骤然变化的拉、压杆不能用。
5、两根等长、等截面的杆件，一根为刚质杆，另一根为铜质杆，在相同的外力作用下，它们的应力和变形都不同。
（×）解析:应力相同，但变形不同。
解析：EA l F l A F N N =∆=胡克定律：应力公式：σ6、若将所加的载荷去掉，试件的变形可以全部消失，这种变形称为弹性变形。
（√）解析：弹性变形：是材料在外力作用下产生变形，当外力去除后变形完全消失的现象。
弹性变形的重要特征是其可逆性,即受力作用后产生变形,卸除载荷后,变形消失。
塑性变形：是物质-包括流体及固体在一定的条件下，在外力的作用下产生形变，当施加的外力撤除或消失后该物体不能恢复原状的一种物理现象。
7、若拉伸试件处于弹性变形阶段，则试件工作段的应力-应变成正比关系。
（×）低碳钢拉伸解析：弹性变形阶段（ob 段），其中前部分oa 段是直线度，应力-应变成正比关系。
即满足胡克定律，后部分ab 段出现了转折，在a 点对应的应力称为材料的比例极限。
即材料处于正比例关系时，所能承受的最大应力。
8、钢材经过冷作硬化处理后，其延伸率可以得到提高。
（×）解析：延伸率会下降。
因为冷作硬化后，材料硬度提高，变形度下降了。
比例极限提高。
9、对于脆性材料，压缩强度极限比拉伸强度极限高出许多。
工程力学习题册第五章 - 答案
第五章拉伸和压缩一、填空题1.轴向拉伸或压缩的受力特点是作用于杆件两端的外力__大小相等___和__方向相反___，作用线与__杆件轴线重合_。
其变形特点是杆件沿_轴线方向伸长或缩短__。
其构件特点是_等截面直杆_。
2.图5-1所示各杆件中受拉伸的杆件有_AB、BC、AD、DC_，受压缩的杆件有_BE、BD__。
图5-13.内力是外力作用引起的，不同的__外力__引起不同的内力，轴向拉、压变形时的内力称为_轴力__。
剪切变形时的内力称为__剪力__，扭转变形时的内力称为__扭矩__，弯曲变形时的内力称为__剪力与弯矩__。
4.构件在外力作用下，_单位面积上_的内力称为应力。
轴向拉、压时，由于应力与横截面__垂直_，故称为__正应力__；计算公式σ＝F N/A_；单位是__N/㎡__或___Pa__。
1MPa＝__106_N/m2＝_1__N/mm2。
5.杆件受拉、压时的应力，在截面上是__均匀__分布的。
6.正应力的正负号规定与__轴力__相同，__拉伸_时的应力为__拉应力__，符号为正。
__压缩_时的应力为__压应力_，符号位负。
7.为了消除杆件长度的影响，通常以_绝对变形_除以原长得到单位长度上的变形量，称为__相对变形_，又称为线应变，用符号ε表示，其表达式是ε＝ΔL/L。
8.实验证明：在杆件轴力不超过某一限度时，杆的绝对变形与_轴力__和__杆长__成正比，而与__横截面面积__成反比。
9.胡克定律的两种数学表达式为σ＝Eε和ΔL＝F N Lo/EA。
E称为材料的_弹性模量__。
它是衡量材料抵抗_弹性变形_能力的一个指标。
10.实验时通常用__低碳钢__代表塑性材料，用__灰铸铁__代表脆性材料。
11.应力变化不大，应变显著增大，从而产生明显的___塑性变形___的现象，称为__屈服___。
12.衡量材料强度的两个重要指标是__屈服极限___和__抗拉强度__。
13.采用___退火___的热处理方法可以消除冷作硬化现象。
工程力学：拉伸压缩 习题与答案

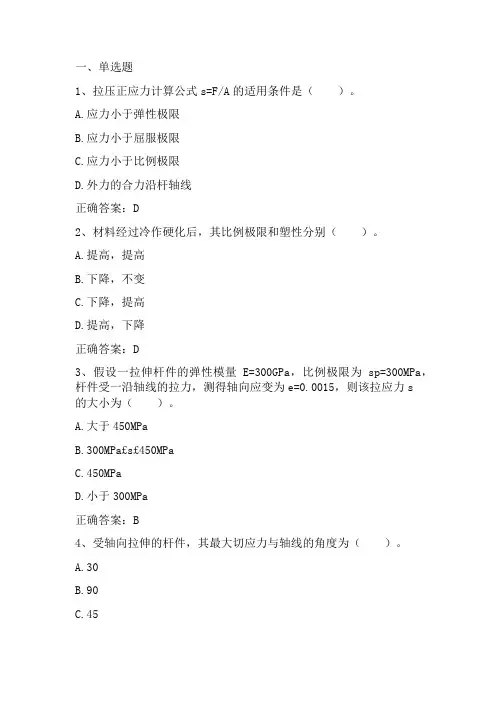

一、单选题1、拉压正应力计算公式s=F/A的适用条件是（）。
A.应力小于弹性极限B.应力小于屈服极限C.应力小于比例极限D.外力的合力沿杆轴线正确答案：D2、材料经过冷作硬化后，其比例极限和塑性分别（）。
A.提高，提高B.下降，不变C.下降，提高D.提高，下降正确答案：D3、假设一拉伸杆件的弹性模量E=300GPa，比例极限为 sp=300MPa，杆件受一沿轴线的拉力，测得轴向应变为e=0.0015，则该拉应力s的大小为（）。
A.大于450MPaB.300MPa£s£450MPaC.450MPaD.小于300MPa正确答案：B4、受轴向拉伸的杆件，其最大切应力与轴线的角度为（）。
A.30B.90C.45D.0正确答案：C5、一等直拉杆在两端承受拉力作用，若其一段为钢，另一段为铝，则两段的（）。
A.应力不同，变形相同B.应力不同，变形不同C.应力相同，变形不同D.应力相同，变形相同正确答案：C6、脆性材料与塑性材料相比，其拉伸性能的最大特点是（）。
A.没有明显的屈服阶段和塑性变形B.应力应变关系严格遵守虎克定律C.强度低、对应力集中不敏感D.强度极限比塑性材料高正确答案：A7、现有一两端固定、材料相同的阶梯杆，其大径与小径的横截面积之比为4:1, 杆的大径与小径长度相同，在大径与小径交界处施加一轴向力P，则杆的大径与小径所受轴力之比为（）。
A.2:1B.1:1C.4:1D.1:2正确答案：C8、在低碳钢的拉伸实验中，材料的应力变化不大而变形显著增加的是（）。
A.屈服阶段B.颈缩阶段C.强化阶段D.线弹性阶段正确答案：A9、现有两相互接触的平板，在垂直于板平面的方向上打一直径为d的销孔，使用直径d、许用切应力[τ]、许用挤压应力[sbs]的圆柱形销钉进行固定，两板的厚度均为h, 现分别在两板施加大小相同、方向相反的F，使两板有沿接触面相互错动的倾向，若要销钉不失效破坏，则要满足的条件是（）。
材料力学 拉伸压缩 习题及参考答案
轴向拉伸和压缩 第二次 作业1. 低碳钢轴向拉伸的整个过程可分为 弹性阶段 、 屈服阶段 、 强化阶段 、 局部变形阶段 四个阶段。
2. 工作段长度100 mm l =，直径10 mm d =的Q235钢拉伸试样，在常温静载下的拉伸图如图所示。
当荷载F = 10kN 时，工作段的伸长∆l = 0.0607mm ，直径的缩小∆d = 0.0017mm 。
则材料弹性模量E = 210 GPa ，强度极限σb = 382 MPa ，泊松比μ = 0.28 ，断后伸长率δ = 25% ，该材料为 塑性 材料。
∆l / mmO0.0607253. 一木柱受力如图所示。
柱的横截面为边长20mm 的正方形，材料的弹性模量E =10GPa 。
不计自重，试求 （1）作轴力图；（2）各段柱横截面上的应力；（3）各段柱的纵向线应变；（4）柱端A 的位移。
100kN260kN解：（1）轴力图如图所示 （2）AC 段 310010250MPa 2020NAC AC AC F A σ-⨯===-⨯ CB 段 326010650MPa 2020NCB CB CB F A σ-⨯===-⨯ （3）AC 段 69250100.0251010NAC AC AC AC F EA E σε-⨯====-⨯ CB 段 69650100.0651010NCB CB CBCB F EA E σε-⨯====-⨯ （4）AC 段 0.025150037.5mm NAC ACAC AC AC ACF l l l EA ε∆===-⨯=- CB 段 0.065150097.5mm NCB CBCB CB CB CBF l l l EA ε∆===-⨯=- 柱端A 的位移 37.597.5135mm A AC CB l l ∆=∆+∆=--=-（向下）4. 简易起重设备的计算简图如图所示。
已知斜杆AB 用两根63×40×4不等边角钢组成，63×40×4不等边角钢的截面面积为A = 4.058cm 2，钢的许用应力[σ] = 170 MPa 。
材料力学 历年试卷汇总带答案
4
AC 外
I pAC 2
199 103 7.95 10
30 2
- 11 -
机械工程学院材料力学习题
图 3.3.2
3、如图所示圆轴，一端固定。圆轴横截面的直径 d=100mm，所受的外力偶矩 M1=7000 N•m M2=5000 N•m。试求圆轴横截面上的最大扭矩和最大切应力。 答：最大扭矩为 最大切应力为 N•m。 Mpa。
图 3.3.3
4、某传动轴为实心圆轴，轴内的最大扭矩 T =1.5kN m ，许用切应力 τ = 50MPa ， 试确定该轴的横截面直径。 5、圆轴 AB 传递的功率为 P = 7.5kW，转速 n = 360r/min。轴的 AC 段为实心圆截面， CB 段为空心圆截面， 如图所示。 已知 D= 30mm。 试计算 AC 段横截面边缘处的切应力。
4、如图所示的厂房柱子中，由两等直杆组成的阶梯杆，已知 P1 =100KN，P2 =80KN， 上段（AB 段）的横截面面积为 16×16cm2 的正方形，底段（BC 段）的横截面面积为 35×25cm2 的矩形。试求每段杆横截面上的应力。 答：AB 段杆横截面上的应力为 BC 段杆横截面上的应力为 Mpa； Mpa。
2、构件具有足够的抵抗变形的能力，我们就说构件具有足够的
3、单位面积上的内力称之为
4、与截面垂直的应力称之为
5、轴向拉伸和压缩时，杆件横截面上产生的应力为
6、胡克定律在下述哪个范围内成立？
7、当低碳钢试样横截面上的实验应力 σ =σs 时，试样将 A、完全失去承载能力， C、产生较大变形，
8、脆性材料具有以下哪种力学性质？ A、试样拉伸过程中出现屈服现象， B、抗冲击性能比塑性材料好， C、若构件开孔造成应力集中现象，对强度没有影响。 D、抗压强度极限比抗拉强度极限大得多。 9、灰铸铁压缩实验时，出现的裂纹 A、沿着试样的横截面， C、裂纹无规律， B、沿着与试样轴线平行的纵截面， D、沿着与试样轴线成 45。角的斜截面。
轴向拉伸及压缩习题及解答
轴向拉伸与压缩习题及解答一、判断改错1、构件力的大小不但与外力大小有关，还与材料的截面形状有关。
答：错。
静定构件力的大小之与外力的大小有关，与材料的截面无关。
2、杆件的某横截面上，假设各点的正应力均为零，那么该截面上的轴力为零。
答：对。
3、两根材料、长度都一样的等直柱子，一根的横截面积为1A ，另一根为2A ，且21A A >。
如下图。
两杆都受自重作用。
那么两杆最大压应力相等，最大压缩量也相等。
答：对。
自重作用时，最大压应力在两杆底端，即max max N All A Aνσν=== 也就是说，最大应力与面积无关，只与杆长有关。
所以两者的最大压应力相等。
最大压缩量为 2max max22N Al l l l A EA Eνν⋅∆===即最大压缩量与面积无关，只与杆长有关。
所以两杆的最大压缩量也相等。
4、受集中力轴向拉伸的等直杆，在变形中任意两个横截面一定保持平行。
所以宗乡纤维的伸长量都相等，从而在横截面上的力是均匀分布的。
答：错 。
在变形中，离开荷载作用处较远的两个横截面才保持平行，在荷载作用处，横截面不再保持平面，纵向纤维伸长不相等，应力分布复杂，不是均匀分布的。
5、假设受力物体某电测得x 和y 方向都有线应变x ε和y ε，那么x 和y 方向肯定有正应力x σ和y σ。
答：错， 不一定。
由于横向效应作用，轴在x 方向受拉〔压〕，那么有x σ；y 方向不受力，但横向效应使y 方向产生线应变，y x εενε'==-。
A 1(a) (b)二、填空题1、轴向拉伸的等直杆，杆的任一点处最大剪应力的方向与轴线成〔45〕2、受轴向拉伸的等直杆，在变形后其体积将〔增大〕3、低碳钢经过冷做硬化处理后，它的〔比例〕极限得到了明显的提高。
4、工程上通常把延伸率δ>〔5%〕的材料成为塑性材料。
5、 一空心圆截面直杆，其、外径之比为0.8，两端承受力力作用，如将外径增加一倍，那么其抗拉刚度将是原来的〔4〕倍。
轴向拉伸和压缩习题集及讲解
第二章 轴向拉伸和压缩 第一节 轴向拉压杆的内力1.1 工程实际中的轴向受拉杆和轴向受压杆在工程实际中，经常有承受轴向拉伸荷载或轴向压缩荷载的等直杆。
例如图2-1a 所示桁架的竖杆、斜杆和上、下弦杆，图2-1b 所示起重机构架的各杆及起吊重物的钢索，图2-1c 所示的钢筋混凝土电杆上支承架空电缆的横担结构，BC 、AB 杆，此外，千斤顶的螺杆，连接气缸的螺栓及活塞连杆等都是轴间拉压杆。
钢木组合桁架d起重机图工程实际中的轴向受拉（压）杆1.2 轴向拉压杆的内力——轴力和轴力图bcx图用截面法求杆的内力为设计轴向拉压杆，需首先研究杆件的内力，为了显示杆中存在的内力和计算其大小，我们采用在上章中介绍过的截面法。
（如图2-2a ）所示等直杆，假想地用一截面m -m 将杆分割为I 和II 两部分。
取其中的任一部分（例如I ）为脱离体，并将另一部分（例如II ）对脱离体部分的作用，用在截开面上的内力的合力N 来代替（图2-2b ），则可由静力学平衡条件：0 0X N P =-=∑求得内力N P =同样，若以部分II 为脱离体（图2-2c ），也可求得代表部分I 对部分II 作用的内力为N ＝P ，它与代表部分II 对部分I 的作用的内力等值而反向，因内力N 的作用线通过截面形心 即沿杆轴线作用，故称为轴力．．。
轴力量纲为［力］，在国际单位制中常用的单位是N （牛）或kN （千牛）。
为区别拉伸和压缩，并使同一截面内力符号一致，我们规定：轴力的指向离开截面时为正号轴力；指向朝向截面时为负号轴力。
即拉力符号为正，压力符号为负。
据此规定，图2-2所示m-m 截面的轴力无论取左脱离体还是右脱离体，其符号均为正。
1.3 轴力图当杆受多个轴向外力作用时，杆不同截面上的轴力各不相同。
为了形象表示轴力沿杆轴线的变化情况，以便于对杆进行强度计算，需要作出轴力图，通常用平行于杆轴线的坐标表示截面位置，用垂直杆轴线的坐标表示截面上轴力大小，从而给出表示轴力沿截面位置关系的图例，即为轴力图．．．。
材料力学答案- 轴向拉伸与压缩
习 题2-1 一木柱受力如图示，柱的横截面为边长20cm 的正方形，材料服从虎克定律，其弹性模量51010.0⨯=E MPa ．如不计柱自重，试求：（1） 作轴力图；（2） 各段柱横截面上的应力；（3） 各段柱的纵向线应变；（4） 柱的总变形．解：（1） 轴力图（2） AC 段应力a a MP P σ5.2105.22.010100623-=⨯-=⨯-=CB 段应力a a MP P σ5.6105.62.010260623-=⨯-=⨯-=（3） AC 段线应变45105.2101.05.2-⨯-=⨯-==E σε CB 段线应变45105.6101.05.6-⨯-=⨯-==E σε（4） 总变形 m 3441035.15.1105.65.1105.2---⨯=⨯⨯-⨯⨯-=AB ∆2-2 图(a)所示铆接件，板件的受力情况如图（ｂ）所示．已知：F ＝7 kN ，t ＝0.15cm ，b 1＝0.4cm ，b 2=0.5cm ，b 3=0.6cml 。
试绘板件的轴力图，并计算板内的最大拉应力。
解:（2）a MP σ4.194101024.015.0767311=⨯⨯⨯⨯⨯=-a MP σ1.311101025.015.0767322=⨯⨯⨯⨯⨯=- a MP σ9.388101026.015.07673=⨯⨯⨯⨯=- 最大拉应力a MP σσ9.3883max ==2-3 直径为１cm 的圆杆，在拉力F ＝10 kN 的作用下，试求杆内最大剪应力，以及与横截面夹角为α＝30o 的斜截面上的正应力与剪应力。
轴力图 （1）轴力图解:（1） 最大剪应力76max 22141210101063.66221F a d στππ-⨯===⨯⨯=MP ⨯ （2） ︒=30α界面上的应力()a MP ασσα49.952366.632cos 12=⨯=+= a MP αστα13.5530sin 66.632sin 2=⨯=⨯=︒2-4 图示结构中ABC 与CD 均为刚性梁，C 与D 均为铰接，铅垂力F ＝20kN 作用在C 铰，若（1）杆的直径d 1=1cm ，（2）杆的直径d 2=2cm ，两杆的材料相同，E ＝200Gpa ，其他尺寸如图示，试求（1）两杆的应力；（2）C 点的位移。
轴向拉伸与压缩习题及解答
轴向拉伸与压缩习题及解答(总31页)-本页仅作为预览文档封面，使用时请删除本页-轴向拉伸与压缩习题及解答计算题1：利用截面法，求图2. 1所示简支梁m — m 面的内力分量。
解：（1）将外力F 分解为两个分量，垂直于梁轴线的分量F sin θ,沿梁轴线的分量F cos θ.(2)求支座A 的约束反力：xF∑=0，Ax F ∑=cos F θB M ∑=0, Ay F L=sin 3L F θAy F =sin 3Fθ (3)切开m — m ，抛去右半部分，右半部分对左半部分的作用力N F ，S F 合力偶M 代替 （图 ）。
图 图(a)以左半段为研究对象，由平衡条件可以得到xF∑=0， N F =—Ax F =—cos F θ（负号表示与假设方向相反）y F ∑=0， s F =Ay F =sin 3Fθ 左半段所有力对截面m-m 德形心C 的合力距为零sin θC M ∑=0， M=AyF 2L =6FLsin θ 讨论 对平面问题，杆件截面上的内力分量只有三个：和截面外法线重合的内力称为轴力，矢量与外法线垂直的力偶距称为弯矩。
这些内力分量根据截面法很容易求得。
在材料力学课程中主要讨论平面问题。
计算题2：试求题2-2图所示的各杆1-1和2-2横截面上的轴力，并作轴力图。
解 （a ）如图（a ）所示，解除约束，代之以约束反力，作受力图，如题2-2图（1a ）所示。
利用静力学平衡条件，确定约束反力的大小和方向，并标示在题2-2图（1a ）中。
作杆左端面的外法线n ，将受力图中各力标以正负号，凡与外法线指向一致的力标以正号，反之标以负号，轴力图是平行于杆轴线的直线。
轴力图在有轴力作用处，要发生突变，突变量等与该处轴力的数值，对于正的外力，轴力图向上突变，对于负的外力，轴力图向下突变，如题2-2图（2a ）所示，截面1和截面2上的轴力分别为1N F =F 和2N F =—F 。
(b)解题步骤与题2-2（a ）相同，杆受力图和轴力图如题2-2（1b ）、（2b ）所示。
轴向拉伸和压缩习题附标准答案
第四章轴向拉伸和压缩、填空题1、杆件轴向拉伸或压缩时，其受力特点是：作用于杆件外力的合力的作用线与杆件轴线相_________ .2、轴向拉伸或压缩杆件的轴力垂直于杆件横截面，并通过截面_____________ .4、杆件轴向拉伸或压缩时,其横截面上的正应力是___________ 分布的.7、在轴向拉，压斜截面上，有正应力也有剪应力，在正应力为最大的截面上剪应力为________ .8杆件轴向拉伸或压缩时，其斜截面上剪应力随截面方位不同而不同，而剪应力的最大值发生在与轴线间的夹角为________ 的斜截面上.矚慫润厲钐瘗睞枥庑赖。
9、杆件轴向拉伸或压缩时，在平行于杆件轴线的纵向截面上，其应力值为_______ .10、胡克定律的应力适用范围若更精确地讲则就是应力不超过材料的________ 极限.11、杆件的弹必模量E表征了杆件材料抵抗弹性变形的能力，这说明杆件材料的弹性模量E值越大，其变形就越 ________ 聞創沟燴鐺險爱氇谴净。
12、在国际单位制中，弹性模量E的单位为________ .13、在应力不超过材料比例极限的范围内，若杆的抗拉（或抗压）刚度越_________ ，则变形就越小.15、低碳钢试样据拉伸时，在初始阶段应力和应变成___________ 关系，变形是弹性的，而这种弹性变形在卸载后能完全消失的特征一直要维持到应力为__________ 极限的时候.残骛楼諍锩瀨濟溆塹籟。
16、在低碳钢的应力一应变图上，开始的一段直线与横坐标夹角为a，由此可知其正切tg a在数值上相当于低碳钢的值.酽锕极額閉镇桧猪訣锥。
17、金属拉伸试样在屈服时会表现出明显的__________ 变形，如果金属零件有了这种变形就必然会影响机器正常工作.彈贸摄尔霁毙攬砖卤庑。
18、金属拉伸试样在进入屈服阶段后，其光滑表面将出现与轴线成_______ 角的系统条纹，此条纹称为__________ .謀养抟箧飆鐸怼类蒋薔。
材料力学第二章轴向拉伸与压缩习题答案
解：
设每个螺栓承受的剪力为 ，则由
可得
螺栓的切应力
MPa MPa
∴螺栓满足剪切强度条件。
3-11图示矩形截面木拉杆的接头。已知轴向拉力 ，截面的宽度 ，木材顺纹的许用挤压应力 ，顺纹的许用切应力 。试求接头处所需的尺寸l和a。
解：
1．求支反力，作剪力图和弯矩图。
，
2．按正应力强度条件选择工字钢型号
由 ≤ ，得到
≥
查表选 14工字钢，其
， ，
3．切应力强度校核
满足切应力强度条件。
∴选择 14工字钢。
5-17图示木梁受移动载荷 作用。已知木材的许用正应力 ，许用切应力 ， ，木梁的横截面为矩形截面，其高宽比 。试选择此梁的横截面尺寸。
≤
可得 ≤ ①
D点受力如图(b)所示，由平衡条件可得：
CD杆受压，压力为 ，由压杆的强度条件
≤
可得 ≤ ②
由①②可得结构的许用载荷为 。
3-8图示横担结构，小车可在梁AC上移动。已知小车上作用的载荷 ，斜杆AB为圆截面钢杆，钢的许用应力 。若载荷F通过小车对梁AC的作用可简化为一集中力，试确定斜杆AB的直径d。
截面上的剪力和弯矩为： ，
2．求1-1横截面上a、b两点的应力
5-10为了改善载荷分布，在主梁AB上安置辅助梁CD。若主梁和辅助梁的抗弯截面系数分别为 和 ，材料相同，试求a的合理长度。
解：
1．作主梁AB和辅助梁CD的弯矩图
2．求主梁和辅助梁中的最大正应力
主梁：
辅助梁：
3．求 的合理长度
工程力学材料力学第四版习题答案解析
工程力学材料力学（北京科技大学与东北大学）第一章轴向拉伸和压缩1-1：用截面法求下列各杆指定截面的内力解：(a):N1=0,N2=N3=P(b):N1=N2=2kN(c):N1=P,N2=2P,N3= -P(d):N1=-2P,N2=P(e):N1= -50N,N2= -90N(f):N1=0.896P,N2=-0.732P注（轴向拉伸为正，压缩为负）1-2：高炉装料器中的大钟拉杆如图a所示，拉杆下端以连接楔与大钟连接，连接处拉杆的横截面如图b所示；拉杆上端螺纹的内径d=175mm。
以知作用于拉杆上的静拉力P=850kN，试计算大钟拉杆的最大静应力。
解：σ1=2118504P kNS dπ==35.3Mpaσ2=2228504P kNS dπ==30.4MPa∴σmax=35.3Mpa1-3：试计算图a所示钢水包吊杆的最大应力。
以知钢水包及其所盛钢水共重90kN，吊杆的尺寸如图b所示。
解：下端螺孔截面：σ1=19020.065*0.045P S=15.4Mpa上端单螺孔截面：σ2=2P S =8.72MPa 上端双螺孔截面：σ3= 3P S =9.15Mpa∴σmax =15.4Mpa1-4：一桅杆起重机如图所示，起重杆AB为一钢管，其外径D=20mm,内径d=18mm;钢绳CB 的横截面面积为0.1cm2。
已知起重量P=2000N，试计算起重机杆和钢丝绳的应力。
解：受力分析得：F1*sin15=F2*sin45F1*cos15=P+F2*sin45∴σAB=11FS=-47.7MPaσBC=22FS=103.5 MPa1-5：图a所示为一斗式提升机.斗与斗之间用链条连接,链条的计算简图如图b 所示,每个料斗连同物料的总重量P=2000N.钢链又两层钢板构成,如c所示.每个链板厚t=4.5mm,宽h=40mm,H=65mm,钉孔直径d=30mm.试求链板的最大应力.解:F=6PS 1=h*t=40*4.5=180mm 2S2=(H-d)*t=(65-30)*4.5=157.5mm 2∴σmax=2F S =38.1MPa1-6:一长为30cm 的钢杆,其受力情况如图所示.已知杆截面面积A=10cm2,材料的弹性模量E=200Gpa,试求;(1) AC. CD DB 各段的应力和变形.(2) AB 杆的总变形.解: (1)σAC =-20MPa,σCD =0,σDB =-20MPa;△ l AC =NL EA =AC LEA σ=-0.01mm△l CD =CD LEA σ=0△L DB =DB LEA σ=-0.01mm(2) ∴ABl∆=-0.02mm1-7:一圆截面阶梯杆受力如图所示,已知材料的弹性模量E=200Gpa,试求各段的应力和应变.解:31.8127ACACCBCBPMPaSPMPaSσσ====ACACACLNLEA EAσε===1.59*104,CBCBCBLNLEA EAσε===6.36*1041-8:为测定轧钢机的轧制力,在压下螺旋与上轧辊轴承之间装置一测压用的压头.压头是一个钢制的圆筒,其外径D=50mm,内径d=40mm,在压头的外表面上沿纵向贴有测变形的电阻丝片.若测得轧辊两端两个压头的纵向应变均为ε=0.9*10-2,试求轧机的总轧制压力.压头材料的弹性模量E=200Gpa.解:QNllEAllε∆=∆=∴NEAε=62.54*10N EA Nε∴==1-9：用一板状试样进行拉伸试验，在试样表面贴上纵向和横向的电阻丝来测定试样的改变。
轴向拉伸与压缩习题答案
轴向拉伸与压缩习题答案轴向拉伸与压缩习题答案在学习力学的过程中，轴向拉伸与压缩是一个重要的概念。
它涉及到材料在受力作用下的变形与应力分布。
为了帮助大家更好地理解和掌握这个概念，下面将给出一些轴向拉伸与压缩的习题答案，希望对大家的学习有所帮助。
1. 一根长度为L的均匀杆，两端受到相等大小的拉力F，求杆的伸长量。
解析：根据胡克定律，杆的伸长量与拉力成正比，与杆的长度成反比。
因此，杆的伸长量可以表示为ΔL = (F/A) * L，其中A为杆的截面积。
2. 一根长度为L的均匀杆，两端受到相等大小的压力P，求杆的压缩量。
解析：与问题1类似，杆的压缩量也可以表示为ΔL = (P/A) * L。
3. 一根长度为L的均匀杆，在一端受到拉力F，在另一端受到压力P，求杆的伸长量。
解析：根据力的叠加原理，杆的伸长量可以表示为ΔL = [(F - P)/A] * L。
4. 一根长度为L的均匀杆，在一端受到拉力F，在另一端受到压力P，求杆的应力分布。
解析：根据胡克定律，杆的应力分布可以表示为σ = (F/A) - (P/A)。
5. 一根长度为L的均匀杆，在一端受到拉力F，在另一端受到压力P，如果杆的截面积不均匀，如何求杆的伸长量？解析：如果杆的截面积不均匀，可以将杆分成若干小段，每一小段的截面积近似看成常数。
然后分别计算每一小段的伸长量，再将其相加得到整个杆的伸长量。
6. 一根长度为L的均匀杆，在一端受到拉力F，在另一端受到压力P，如果杆的截面积不均匀，如何求杆的应力分布？解析：如果杆的截面积不均匀，可以将杆分成若干小段，每一小段的截面积近似看成常数。
然后分别计算每一小段的应力，再将其绘制成应力分布曲线。
通过以上习题的解析，我们可以看到轴向拉伸与压缩的问题都可以通过胡克定律来求解。
胡克定律是力学中的基本定律之一，它描述了弹性材料在小应变条件下的应力与应变之间的线性关系。
在轴向拉伸与压缩的情况下，胡克定律可以表示为σ = Eε，其中σ为应力，E为杨氏模量，ε为应变。
2020年10月自考《工程力学》2020第四章轴向拉伸与压缩习题答案及答案
第四章轴向拉伸与压缩习题答案1. 拉杆或压杆如图所示。
试用截面法求各杆指定截面的轴力，并画出各杆的轴力图。
解：（1）分段计算轴力杆件分为2段。
用截面法取图示研究对象画受力图如图，列平衡方程分别求得：F N1=F（拉）；F N2=-F（压）（2）画轴力图。
根据所求轴力画出轴力图如图所示。
2. 拉杆或压杆如图所示。
试用截面法求各杆指定截面的轴力，并画出各杆的轴力图。
解：（1）分段计算轴力杆件分为3段。
用截面法取图示研究对象画受力图如图，列平衡方程分别求得：F N1=F（拉）；F N2=0；F N3=2F（拉）（2）画轴力图。
根据所求轴力画出轴力图如图所示。
3. 拉杆或压杆如图所示。
试用截面法求各杆指定截面的轴力，并画出各杆的轴力图。
解：（1）计算A端支座反力。
由整体受力图建立平衡方程：∑F x＝0，2kN-4kN+6kN-F A＝0F A＝4kN(←)（2）分段计算轴力杆件分为3段。
用截面法取图示研究对象画受力图如图，列平衡方程分别求得：F N1=-2kN（压）；F N2=2kN（拉）；F N3=-4kN（压）（3）画轴力图。
根据所求轴力画出轴力图如图所示。
4. 拉杆或压杆如图所示。
试用截面法求各杆指定截面的轴力，并画出各杆的轴力图。
解：（1）分段计算轴力杆件分为3段。
用截面法取图示研究对象画受力图如图，列平衡方程分别求得：F N1=-5kN（压）； F N2=10kN（拉）； F N3=-10kN （压）（2）画轴力图。
根据所求轴力画出轴力图如图所示。
5. 圆截面钢杆长l=3m，直径d=25mm，两端受到F=100kN的轴向拉力作用时伸长Δl=2.5mm。
试计算钢杆横截面上的正应力σ和纵向线应变ε。
解：6. 阶梯状直杆受力如图所示。
已知AD段横截面面积A AD=1000mm2，DB段横截面面积A DB=500mm2，材料的弹性模量E=200GPa。
求该杆的总变形量Δl AB。
解:由截面法可以计算出AC，CB段轴力F NAC=-50kN（压），F NCB=30kN（拉）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴向拉伸与压缩习题及解答Prepared on 22 November 2020轴向拉伸与压缩习题及解答一、判断改错1、构件内力的大小不但与外力大小有关，还与材料的截面形状有关。
答：错。
静定构件内力的大小之与外力的大小有关，与材料的截面无关。
2、杆件的某横截面上，若各点的正应力均为零，则该截面上的轴力为零。
答：对。
3、两根材料、长度都相同的等直柱子，一根的横截面积为1A ，另一根为2A ，且21A A >。
如图所示。
两杆都受自重作用。
则两杆最大压应力相等，最大压缩量也相等。
答：对。
自重作用时，最大压应力在两杆底端，即max max N All A Aνσν=== 也就是说，最大应力与面积无关，只与杆长有关。
所以两者的最大压应力相等。
最大压缩量为 2max max22N Al l l l A EA Eνν⋅∆===即最大压缩量与面积无关，只与杆长有关。
所以两杆的最大压缩量也相等。
A 1(a) (b)4、受集中力轴向拉伸的等直杆，在变形中任意两个横截面一定保持平行。
所以宗乡纤维的伸长量都相等，从而在横截面上的内力是均匀分布的。
答：错 。
在变形中，离开荷载作用处较远的两个横截面才保持平行，在荷载作用处，横截面不再保持平面，纵向纤维伸长不相等，应力分布复杂，不是均匀分布的。
5、若受力物体内某电测得x 和y 方向都有线应变x ε和y ε，则x 和y 方向肯定有正应力x σ和y σ。
答：错， 不一定。
由于横向效应作用，轴在x 方向受拉（压），则有x σ；y 方向不受力，但横向效应使y 方向产生线应变，y x εενε'==-。
二、填空题1、轴向拉伸的等直杆，杆内的任一点处最大剪应力的方向与轴线成（45）2、受轴向拉伸的等直杆，在变形后其体积将（增大）3、低碳钢经过冷做硬化处理后，它的（比例）极限得到了明显的提高。
4、工程上通常把延伸率δ>（5%）的材料成为塑性材料。
5、 一空心圆截面直杆，其内、外径之比为，两端承受力力作用，如将内外径增加一倍，则其抗拉刚度将是原来的（4）倍。
6、两根长度及截面面积相同的等直杆，一根为钢杆，一根为铝杆，承受相同的轴向拉力，则钢杆的正应力（等于）铝杆的正应力，钢杆的伸长量（小于）铝杆的伸长量。
7、 结构受力如图（a ）所示，已知各杆的材料和横截面面积均相同，面积2200A mm =，材料的弹性模量E=200GPa ，屈服极限280s MPa σ=，强度极限460b MPa σ=，试填写下列空格。
当F=50kN ，各杆中的线应变分别为1ε=（46.2510-⨯），2ε=（0），3ε=（46.2510-⨯），这是节点B 的水平位移Bx δ=（43.6110m -⨯），竖直位移By δ=（46.2510-⨯m ），总位移B δ=（47.2210m -⨯），结构的强度储备（即安全因素）n=（）三、选择题1、下列结论正确的是（C ）。
A 论力学主要研究物体受力后的运动效应，但也考虑物体变形效应。
B 理论力学中的四个公理在材料力学都能应用。
C 材料力学主要研究杆件受力后的变形和破坏规律。
D 材料力学研究的为题主要是静止不动的荷载作用下的问题。
析： 理论力学的研究对象是质点、质点系和刚体，不研究变形效应，理论力学中的二力平衡公理、加减平衡力系公理及他们的力的可传性原理都适用于刚体，而不适用于变形体，所以材料力学中不能用以上公理及原理。
材料力学中的荷载主要是静载，产生的加速度不会影响材料的力学性能。
所以静载不是静止不动的荷载。
2、理论力学中的“力和力偶可传性原理”在下面成立的是（D ） A 在材料力学中仍然处处适用 B 在材料力学中根本不能适用 C 在材料力学中研究变形式可以适用 D 在材料力学研究平衡问题时可以适用析：力与力偶可传性原理适用于刚体，所以在考虑变形式不适用。
但在求支座反力、杆的内力时不牵涉到变形，可以应用以上两个原理。
3、下列结论中正确的是（B）A 外力指的是作用与物体外部的力B 自重是外力C 支座约束反力不属于外力D 惯性力不属于外力析：外力指的是物体以外的其他物体对它的作用力，外力可以作用在物体内、外部。
自重是物体受地球的引力，属于外力。
惯性力也属于外力。
4、下列结论中正确的是（A）A 影响材料强度的是正应力和切应力的大小。
B 影响材料强度的是内力的大小。
C 同一截面上的正应力必是均匀分布的。
D 同一截面上的剪应力必定是均匀分布的。
5、下列结论中正确的是（B）A 一个质点的位移可以分为线位移和角位移B 一个质点可以有线位移，但没有角位移。
C 一根线或一个面元素可以有角位移但没线位移D 一根线或一个面元素可以有线位移但没角位移6、空心圆截面杆受轴向拉伸时，下列结论正确的是（B）A 外径和壁厚都增大B 外径和壁厚都减小C 外径减小、壁厚增大D 外径增大、壁厚减小析：设原管的外径为D ，内径为d ，则壁厚t=(D-d)/2。
轴向拉伸后，外径为D D D ν'=-，内径为d d d ν'=-，其中ν为泊松比。
壁厚()()(1)222D d D D d d D dt ννν''-----'===-= (1)t t ν-< 7、设低碳钢拉伸试件工作段的初始横截面面积为0A ，试件被拉断后端口的最小横截面面积为1A ，试件断裂后所能承受的最大荷载为b P 。
则下列结论正确是（B ）A 材料的强度极限1/b b P A σ=B 材料的强度极限0/b b P A σ=C 试件应力达到强度极限的瞬时，试件横截面面积为0AD 试件开始断裂时，试件承受的荷载是b P 8、图示的杆件，轴的BC 段（B ）A 有变形，无位移B 有位移，无变形C 既有变形，又有位移D 既无变形也无位移析 本题为四选一概念题。
本题考查学生对于变形和位移的概念是否清楚。
显然，BC 段会随着AB 段转过一定角度（扭转角），因而该段有角位移，但不发生变形。
9、一等直杆如图所示，在外力F 作用下（D ）。
A 截面a 的轴力最大B 截面b 的轴力最大C 截面c 的轴力最大D 三个截面上轴力一样大析本题考查学生关于内力的概念，根据截面法，延截面a（或b或c）将杆切开后，截面的内力（即轴力），一定和外力相平衡，构成了共线力系。
三个截面上的应力分布不同，但截面上的内力系的合力是完全相同的。
10、关于材料的力学一般性能，如下结论正确的是（A）A 脆性材料的抗拉能力低于其抗压能力B 脆性材料的抗拉能力高于其抗压能力C 韧性材料的抗拉能力高于其抗压能力D 脆性材料的抗拉能力等于其抗压能力11、低碳钢材料在拉伸实验过程中，不发生明显的塑性变形时，承受的最大应力应当小于的数值，以下四种答案中正确的是（A）A 比例极限B 屈服强度C 强度极限D 许用应力12、低碳钢加载→卸载→再加载路径有以下四种，其中正确的是（B）A OAB→BC→COAB B OAB→BD→DOABC OAB→BAO→ODBD OAB→BD→DB四、简答题1、图示悬臂梁，初始位置ABC，作用F力后变为AB C''，试问（1）AB、BC两段是否都产生位移（2）AB、BC两段是否都产生变形解（1）AB 、BC 段都产生了位移，分别为BB '、CC '。
（2）只有AB 段有变形，而BC 段无。
2、指出下列概念的区别。
（1）内力、外力、和应力； （2）变形和应变 （3）变形和位移 答： （1）内力指由外力作用所引起的、物体内相邻部分之间分布内力系的合成；外力指的是物体以外的其他物体对它的作用力；应力指的是杆件截面上的分布内力集度。
（2）变形指物体尺寸、形状的改变；应变指单位长度物体的变形。
（3）变形指物体尺寸、形状的改变；而位移指物体上同一点前后位置的距离，为矢量。
五、计算题1、图示矩形薄板，未变形前长为1l ，宽为2l ，变形后长和宽分别增加了1l ∆、2l ∆，求其沿对角线AB 的线应变。
解：变形前对角线AB 长为AB l=变形后对角线长为A B ''=A B l ''=所以沿对角线AB 的线应变AB A B ABAB AB AB l l l l l ε''∆-===2、图示（a ）和（b ）中干的材料相同，横截面积1A =22A ，杆的长度12L L =，荷载12F F =，1C 点和2C 点的铅锤方向位移分别为1∆和2∆，则1∆和2∆的大小关解 图(a)中两杆的内力相同均为1N F =两根杆的各自伸长量为111N F L l EA ∆=1C '1C60601C点的位移可根据如图几何关系得到111123C F L l EA ∆===2C 点的位移为22211212C F L F L EA EA ∆== 因此12C C ∆>∆3、构件极受力如图所示，已知1220,55,10/,1F kN F kN q kN m a m ====，画出构件的轴力图 。
解：如图所示，以向下为正y 方向。
则当0y a ≤≤时，1N F F =-=20kN -（为压力）当2a y a <≤时，[]1()N F F q y a =-+-=(1010)y kN -+（为压力） 当23a y a <≤时，21()25N F F F qa kN =-+=（为拉力） 轴力图如图所示。
4、求图示阶梯状直杆各横截面上的应力，并求杆的总伸长。
材料的弹性模量E=200GPa 。
横截面面积21200A mm =，22300A mm =，23400A mm =。
25kN30kN20kN解：CD 段 320N F kN =（压）333963201010.000250.252001040010N CD F l l m mm EA -⨯⨯∆====⨯⨯⨯ CB 段 210N F kN =（压）3229621010 1.50.000250.252001030010N CB F l l m mm EA -⨯⨯∆====⨯⨯⨯ AB 段 110N F kN =311961101010.000250.252001020010N AB F l l m mm EA -⨯⨯∆====⨯⨯⨯ 1230.25l l l l mm ∆=∆-∆-∆=-（缩短）5、如图所示，在杆件的斜截面m —m 上，任一点A 出的应力p=120MPa ，其方位角20θ=，是求该点处的正应力σ和切应力τ。
解： 如图所示：sin(60)sin80118.18p p MPa σθ=+== cos(60)cos8020.84p p MPa τθ=+==m606、图示阶梯形圆截面杆AC ，承受轴向载荷1200F kN =，2100F kN =，AB 段的直径1d =40mm 。
