动态扭矩传感器
静态扭矩传感器和动态扭矩传感器的区别
静态扭矩传感器与动态扭矩传感器的区别不大，关键在二次仪表的采样速度。
动态扭矩传感器一般用来测试扭矩剧烈变动的场合，需要实施扑捉扭矩或扭矩峰值，如拧紧机、电动扳手、电机输出扭矩、发动机输出扭矩、钻杆扭矩。
静态扭矩传感器一般用来测试扭矩缓慢变动的场合，采样速度一般低于50次每秒，如测试手动扭矩扳手，变速器的静载扭矩等。
个别场合因为测试的对象是旋转的，为方便测试，动态扭矩传感器也能旋转。
动态扭矩传感器能够测得该弹性轴受扭的电信号，是采用应变电测技术，在弹性轴上组成应变桥，从而向应变桥提供电源。
将信号放大后，经过压频转化，变成与应变成正比的频率信号。
而静态扭矩传感器是依据电阻应变原理把扭矩力矩产生的应变转换成与其成线信关系的电信号。
静态扭矩传感器旋转不能超越360度。
假如您需求丈量设备静态工作扭矩的话，静态和动态扭矩都能够满足您的丈量请求、为了节约费用倡议选择静态扭
矩传感器丈量。
若需求丈量设备动态工作时的扭矩，只能选择动态扭矩传感器来丈量。
动态扭矩传感器的应用范围非常普遍，可用于拖拉机、汽车、飞机、各种船舶、矿山机械中停止对扭矩的丈量，可用于污水处置系统的扭矩丈量和功率的丈量，还普遍应用到工业和流程工业中，也用各种旋转动力设备输出扭矩及功率的检测，例如：电动机、发起机、内燃机等。
可用于制造粘度计。
而静态扭矩传感器的应用范围只是主要用于实验机、静止扭矩检测等测试系统中。
所以两者相比也是有了一定的差异。
用户在对两者进行了解之后，如有购买需求，可致电咨询郑州沐宸自动化科技有限公司。

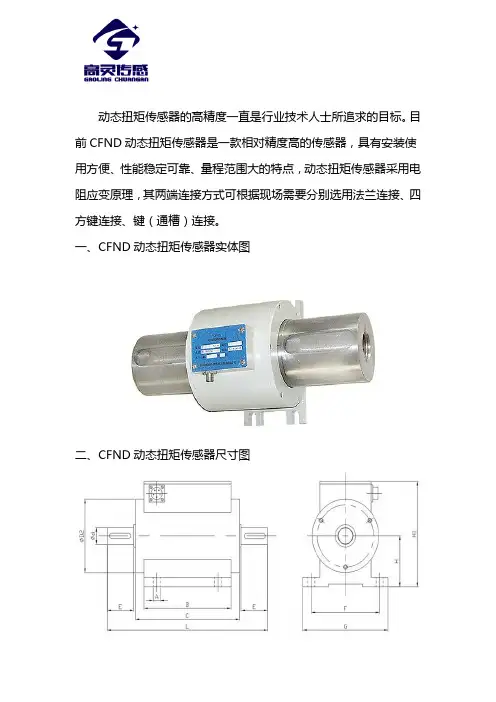

高精度动态扭矩传感器
动态扭矩传感器的高精度一直是行业技术人士所追求的目标。
目前CFND动态扭矩传感器是一款相对精度高的传感器，具有安装使用方便、性能稳定可靠、量程范围大的特点，动态扭矩传感器采用电阻应变原理，其两端连接方式可根据现场需要分别选用法兰连接、四方键连接、键（通槽）连接。
一、CFND动态扭矩传感器实体图二、CFND动态扭矩传感器尺寸图三、CFND动态扭矩传感器原理在扭矩的测量方面，采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。
将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。
在转速的测量方面，转速测量采用磁电码盘的方法进行测量，每一磁电码盘均有60个齿，轴带动磁电码盘每旋转一周可产生60个脉冲，转速传感器精度可达±0.1%～±0.5%（F·S)，本传感器的测速方法采用内置测速，订货时用户需注明是否监测转速信号。
四、CFND动态扭矩传感器注意事项1.安装时，不能带电操作，切莫直接敲打、碰撞传感器。
2.联轴器的紧固螺栓应拧紧,联轴器的外面应加防护罩，避免人身伤害。
3.信号线输出不得对地,对电源短路,输出电流不大于10mA屏蔽电缆线的屏蔽层必须与+15V电源的公共端（电源地）连接。
蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。
公司除大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。
如果您想进一步的了解，可以直接点击官网高灵传感进行在线了解。
动态扭矩测试仪原理
动态扭矩测试仪原理1.传感器：传感器是测量动态扭矩的核心部件。
传感器的种类很多，最常用的是应变片传感器。
应变片传感器是一种压电传感器，可以将扭矩转换为电信号。
应变片被粘贴在轴或传动元件上，在受到扭矩作用时，产生应变，从而输出电信号。
这些电信号经过放大和滤波处理后，通过信号处理系统传送到数据采集系统。
2.信号处理系统：信号处理系统对传感器输出的电信号进行放大、滤波和调零处理。
其中，放大过程主要是为了增加信号的幅度，使其能够被数据采集系统检测和记录。
滤波过程则是为了去除噪声和杂散信号，提高信号的准确性。
调零处理是为了消除传感器的初始偏移，确保零扭矩状态的准确度。
3.数据采集系统：数据采集系统用于接收和记录信号处理系统输出的扭矩数据。
该系统通常由模数转换器（ADC）、计算机和数据采集软件组成。
ADC负责将模拟电信号转换为数字信号，计算机则对数字信号进行处理、分析和记录。
数据采集软件提供了友好的操作界面，可以实时显示扭矩曲线，并提供数据存储和分析功能。
在动态扭矩测试中，首先需要对被测试的设备进行准备和安装。
将传感器粘贴在旋转轴或传动元件上，确保传感器与旋转轴之间的力矩传递正常。
然后，接通电源，启动测试仪器，并进行零校准和调零处理。
随后，以稳定的转速启动设备，进行测试。
测试过程中，数据采集系统实时记录扭矩和角速度数据，并计算出相应的输出功率、效率等参数。
测试结束后，可以通过数据采集软件进行数据分析和报告生成。
动态扭矩测试仪的原理简单易懂，通过测量扭矩和角速度，可以准确评估旋转机械设备的性能。
该仪器广泛应用于各种领域，如汽车工业、航空航天、电力工业等。
通过使用动态扭矩测试仪，可以帮助用户提高设备的工作效率、减少能源消耗，从而提高生产效益。
扭矩传感器校验标准
扭矩传感器校验标准一、扭矩传感器校准基本原理扭矩传感器是用于测量机械设备扭矩的一种传感器。
在实际应用中，为了确保测量结果的准确性和可靠性，通常需要对扭矩传感器进行定期校准。
扭矩传感器的校准基本原理是通过比较标准负载和实际测量结果，对传感器的输出进行校准。
扭矩传感器的校准可分为静态校准和动态校准两种方法。
二、静态校准静态校准是指在负载不变的情况下进行校准。
静态校准方法可以采用标准砝码比较法或者悬挂法。
（1）标准砝码比较法：该方法是将标准砝码悬挂在传感器的接头位置，通过比较传感器的读数和标准砝码的重量，来验证传感器读数的准确性。
该方法适用于小扭矩传感器的校准。
实际操作步骤：①将标准砝码悬挂在传感器的接头位置；②读取传感器的输出值，并记录下来；③拿下标准砝码，重新读取传感器的输出值，并将读数与记录值进行比较，以验证传感器的准确性。
（2）悬挂法：悬挂法也是一种直接比较法，常用于大扭矩传感器的校准。
该方法是通过悬挂不同重物，来比较传感器输出的扭矩值。
具体的操作步骤如下：①将传感器安装在支架上，使其与安装板平行；②悬挂不同重物，同时记录传感器读数；③重复上述步骤2-3，直到悬挂不同重物时记录值与实际值误差最小。
三、动态校准动态校准是在负载变化的情况下进行校准。
动态校准方法可以采用扭矩标定器或者校准架进行。
（1）扭矩标定器：扭矩标定器是一种实验室常用的校准设备，适合于精度要求比较高的扭矩传感器。
该设备通过一块标定轮和一个电器控制系统，产生一定的转矩信号，并将该信号传输到扭矩传感器上进行校准。
实际操作步骤：①根据标定器的使用说明，将传感器连接到标定器上；②按照标定器的设置要求，将标定器设置为连续或者单点模式；③开始标定程序，记录下标定过程中每个数据点的数据，并进行校准。
（2）校准架：校准架是一种相对简单的校准设备，构造简单，易于使用，适合于现场扭矩传感器的校准。
实际操作步骤：①将扭矩传感器安装在校准架上，并连接好电缆；②带负载操作，根据需要改变负载大小；③记录传感器的读数，检查校准结果是否符合需求。
DYN-502非接触法兰盘式动态扭矩传感器说明书
DYN-502非接触式扭矩传感器说明书蚌埠大洋传感系统工程有限公司目录1.主要功能及特点 (3)2.参数表 (3)3.产品尺寸图 (4)4.工作原理 (6)5.接线定义 (7)6.安装注意 (7)7.扭矩转换关系（防止传感器过载） (11)8.故障排除 (11)9.常见使用问题及解决方法 (12)10.安装使用参考案例 (12)11.配套仪表 (13)12.声明 (14)13.保修单说明 (14)适用于各类扭矩测试场景----推进扭矩传感器智能化无滑环动态扭矩传感器实现了1/50000以上的精度，优秀的稳定性。
微小扭矩也能实现高精度测量。
没有电刷集流环滑环等磨损件，不需要定期维护和更换零件。
传递信号时与是否旋转，转速和转向无关。
传感器直接输出扭矩信号为频率信号，配套变送器可输出电压或电流信号。
1.主要功能及特点●产品规格囊括了5~10000N.m(可定制)●无线传输无滑环高速反应●24V或±15V DC电源输入●综合精度0.2%F.S.●扭矩信号5-15kHz●合金钢材质弹性体●转速可选电流电压或频率信号●电源与信号隔离大幅降低干扰2.参数表3.产品尺寸图规格(N.m)4000-100004.工作原理通过应变仪检测对旋转转子施加的扭力，将对转子施加的扭矩量转换为电信号。
向旋转装置供电以及检测电气信号都通过非接触方式完成,旋转装置与框体之间没有机械接触部分。
框体转子5.接线定义6.安装注意6.1.测量传感器的轴径和中心高，待装。
6.2.使用两组联轴器，将传感器安装在动力设备与负载之间。
6.3.分别调整动力设备、负载、传感器的中心高和同轴度，要求小于0.05mm，然后将其固定，并紧固可靠，不允许有松动。
小量程或高转速传感器使用时，更要严格保证连接的中心高和同轴度。
否则可能造成测量误差及传感器的损坏。
6.4.传感器可选用刚性或弹性联轴器连接。
在震动较大、同轴度小于0.2mm大于0.05mm时，建议选用弹性联轴器，安装同轴度超过0.2mm时，严禁使用。
什么是扭矩传感器
什么是扭矩传感器扭矩传感器分为动态和静态两大类，它是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。
它具有精度高、寿命长、可靠性好等优点。
下面给大家详细介绍一下扭矩传感器：扭矩传感器在扭转动力系统中最频频触及到的参数，扭转扭矩，为了检测扭转扭矩传统运用较多的是改变角相位差式传感器，该办法是在弹性轴的两头装置着两组齿数、外形及装置角度完全一样的齿轮，在齿轮的外侧各装置着一只接近(磁或光)传感器。
当弹性轴扭转时，这两组传感器就可以测量出两组脉冲波，比拟这两组脉冲波的前后沿的相位差就可以核算出弹性轴所接受的扭矩量。
该办法的长处：完成了转矩旌旗灯号的非接触传递，检测旌旗灯号为数字旌旗灯号；缺陷：体积较大，不易装置，低转速时因为脉冲波的前后沿较缓不易比拟，因而低速功能不睬想。
(扭矩测试比拟成熟的检测伎俩为应变电测技能。
它具有精度高，频响快，牢靠性好，寿命长等长处。
将专用的测扭应变片用应变胶粘贴在被测弹性轴上，并构成应变桥，若向应变桥供应任务电源即可测试该弹性轴受扭的电旌旗灯号。
这就是根本的扭矩传感器形式。
然则在扭转动力传递系统中，最扎手的问题是扭转体上的应变桥的桥压输入及检测到的应变旌旗灯号输出若何牢靠地在扭转局部与静止局部之间传递，凡间的做法是用导电滑环来完成。
因为导电滑环属于磨擦接触，因而不成防止地存在着磨损并发烧，因此限制了扭转轴的转速及导电滑环的运用寿命。
及因为接触不成靠惹起旌旗灯号动摇，因此形成测量误差大甚至测量不成功。
为了克制导电滑环的缺陷，另一个方法就是采用无线电遥测的办法：将扭矩应变旌旗灯号在扭转轴上扩大并进行V/F 转换成频率旌旗灯号，经过载波调制用无线电发射的办法从扭转轴上发射至轴外，再用无线电接纳的办法，就。
大洋传感器 DYN-200 动态扭矩传感器 说明书
DYN-200动态扭矩传感器更为适用于组装入机器设备的小型设计——推进扭矩自动化管理的高速非接触式扭矩传感器采用大洋传感器独特检测方式的旋转式扭矩传感器DYN-200请于使用前务必详细阅读该说明书防止因操作不当造成传感器损坏阅读该说明书大约占用您6分钟该产品已取得发明专利该产品已取得外观实用新型专利该产品已审批《安徽省新产品》称号1.没有电刷等接触部分不需要定期维护和更换零件。
2.传感器自带OLED显示，分辨率为128*64。
3.实现了1/10000以上的分度，优秀的零点稳定性微小扭矩也能实现高精度测量。
4.启动扭矩非常小，只有0.00001Nm，从静态测量到高转速下的扭矩测量，均可实现精确测量。
5.支持RS485通信，支持主动上传协议，通信速率可达每秒500次或1000次。
6.无需外接电路，直接输出标准电压电流或RS485通信连接PLC或扭矩转速专用仪表。
产品参数产品自重产品尺寸1.键槽安装扭矩传感器，键槽连接如果掉落的话，会造成损坏和人员受伤，请采取安装防止脱落的销子等措施。
确认键槽无损伤并且牢固装配进扭矩传感器。
2.本产品的安装方法本产品可以在水平或垂直方向使用。
另外，线缆的方向没有限制。
向其他装置安装本产品时，请托住本产品的框体，防止框体转动，可选配底座。
产品安装①旋转轴驱动部分驱动部分的旋转轴，连接以键连接。
②液晶显示屏实时显示在测量时实时显示扭矩转速功率③框体传感器的主体部分，通过旋转固定孔以固定传感器。
④插头使用德国进口镀金防水插头，连接电源及信号线蚌埠大洋传感系统工程有限公司400-0552-91111。
LZ
LZ
下面小编给大家简单介绍一下LZ-DN1 动态扭矩传感器，有兴趣的读者可以进来看一下。
一、产品特点：
LZ-DN1 扭矩传感器是非接触式扭矩传感器的典型结构，采用非接触方式输出信号，信号的高频部分由检测电路滤波，仅有扭矩信号部分被放大。
非接触扭矩传感器由于采用的是非接触的工作方式，因而寿命长、可靠性高，不易受到磨损、有更小的延时、受轴的偏转和轴向偏移的影响更小，现在已经广泛用于轿车和轻型车中，是EPS 传感器的主流产品。
内部采用独特的非接触方式无线传递扭矩信号输出。
具有稳定性好，精度高，可靠性好寿命长。
可以测量动态扭矩，静态扭矩；测量时扭矩信号的输出与转速的高低。
动态扭矩传感器工作原理
动态扭矩传感器工作原理
动态扭矩传感器是用于测量物体转动时所受到的扭矩大小和方向的设备。
其工作原理基于电磁感应和应变传感技术。
具体工作原理如下：
1. 感应原理：动态扭矩传感器内部包含一个感应器，通常是一组线圈。
当物体受到扭矩作用时，它会发生形变，进而导致线圈内部的磁场发生变化。
2. 电磁感应：由于磁场的变化，线圈内部会产生感应电流，根据法拉第电磁感应定律。
感应电流的大小与外界施加的扭矩成正比。
3. 信号处理：感应电流经过传感器内部的信号处理电路进行放大和滤波。
信号处理电路可将感应电流转化为输出电压或当前扭矩值。
4. 输出结果：根据信号处理器的处理结果，动态扭矩传感器可以提供当前扭矩的数字或模拟输出值，供外部设备使用。
需要注意的是，由于动态扭矩传感器测量的是转动时产生的扭矩，因此其安装位于物体转动的轴上或与之相连接的部分上。
AKC-215 动态扭矩传感器使用说明
AKC-215动态扭矩传感器使用说明一． 用途随着现代化程度的不断提高，扭力定值的测量越来越广泛，我司生产的AKC系列扭矩传感器主要用于航天，航空，汽车，建筑，化工，机械行业等领域，用来测量扭矩扳手，搅拌力矩，铰链力矩，拖机力矩。
二． 工作原理1.扭矩测量基本原理AKC-215系列扭矩传感器是以电阻应变计为转换元件的传感器。
电阻应变计是基于金属电阻丝的电阻-应变效应。
所谓电阻应变效应是指金属导体（电阻丝）的电阻值随变形（伸长或缩短）而发生改变的一种物理现象。
在传感器的弹性体上粘贴有电阻应变计并组成惠斯通电桥。
给电桥加上激励电压，在扭矩的作用下弹性体产生变形,应变计由此产生电阻变化，从而使电桥发生不平衡，电桥输出与扭矩呈线性关系的电压信号。
我司结合先进的现代化电子技术，采用供桥电源，输出信号的无接触耦合传输方式，完美解决了旋转状态下扭矩数值的采集。
2.转速测量基本原理。
当测速码盘旋转时，通过光电开关输出具有一定周期宽度的脉冲信号，根据码盘的齿数和输出信号的频率，即可计算出相应的转速。
三． 主要技术指标1.扭矩精度：±0.1％2.转速精度： 60个脉冲/转（无积累误差）3.供电电压： ±15VDC4.信号输出幅值：S5.扭矩频率输出范围：零扭矩10KHz±50Hz正向扭矩满量程：15KHz±50Hz 反向扭矩满量程：5KHz±50Hz6.允许转速： ≤5000转/分7.温度补偿范围：-10～60℃8.允许过负荷：120％FS其它技术参数详见产品检验合格证四.接线方式插头座号引线颜色激励电压+15V 1 红地 2 白激励电压-15V 3 蓝转速输出 4 黑扭矩输出 5 黄五.传感器使用注意事项1.传感器主轴安装应与被测主轴同心，轴向力与径向力<20N.外壳固定采用软连接。
2.传感器使用环境相对湿度≤70％，避免油渍，水及其它化学药品侵蚀。
3.测试电缆线的航空插头处的屏蔽线接点不应随意拆除。
动态扭矩传感器原理
动态扭矩传感器原理
动态扭矩传感器原理：
动态扭矩传感器是一种可以测量并监测动态扭矩的传感器。
它是一种由电子元件、探头和芯片组成的系统，可以通过它来测量和监测不同类型的动态扭矩信号。
动态扭矩传感器的基本原理是利用电磁感应原理，它使用一个可以产生电磁场的线圈和一个可以探测电磁场的传感器。
当线圈受到动态扭矩的作用时，线圈中的电流将会变化，而传感器就可以探测到这种电流变化，从而得到动态扭矩信号。
动态扭矩传感器可以非常准确地测量动态扭矩，它的测量精度可以达到±0.5%。
它的测量范围可以覆盖从0-100Nm到1000Nm的所有扭矩范围，因此，它可以用于测量各种类型的扭矩，例如汽车、机器人和船舶等。
动态扭矩传感器也可以用于监测轴承的转速。
它可以监测轴承的旋转情况，从而检测出轴承是否存在卡顿、异常噪声等问题。
这样可以帮助维修人员及时发现轴承的故障，从而有效地保障设备的可靠性和安全性。
除了测量和监测动态扭矩外，动态扭矩传感器还可以用于驱动电机的转速控制。
可以通过动态扭矩传感器来测量电机的扭矩，然后根据扭矩信号来控制电机的转速。
这
样可以大大提高电机的工作效率，从而有效地提高设备的性能和效率。
总之，动态扭矩传感器可以准确、稳定地测量和监测动态扭矩信号，因此它对现代工业至关重要。
它可以应用于各种类型的设备，比如汽车、机器人和船舶等，可以有效地提高设备的性能和效率。
动态扭矩传感器原理
动态扭矩传感器原理
动态扭矩传感器是一种用于测量旋转装置扭矩的装置，它能够实时监测并记录
旋转装置在运动过程中所受到的扭矩大小。
动态扭矩传感器的原理是基于应变片和电子测量技术，通过应变片的变形来测量扭矩的大小，并将其转换为电信号输出。
本文将介绍动态扭矩传感器的原理及其应用。
动态扭矩传感器的原理主要包括两个方面，应变片原理和电子测量技术原理。
首先，应变片是一种能够随外力作用而产生应变变形的材料，当外力作用在应变片上时，应变片会产生微小的形变，这种形变会引起应变片内部的电阻值产生变化，通过测量电阻值的变化就可以得到外力的大小。
其次，电子测量技术是通过将应变片连接到电桥电路上，利用电桥平衡原理来测量应变片的变化电阻值，再通过放大、滤波、模数转换等电子技术将其转换为标准电信号输出，从而实现对扭矩的测量和监测。
动态扭矩传感器的应用非常广泛，主要包括以下几个方面，首先，动态扭矩传
感器可用于汽车发动机的扭矩测量，通过监测发动机输出轴的扭矩大小，可以实现对发动机功率输出的精确控制和调整。
其次，动态扭矩传感器还可用于航空航天领域，用于飞机发动机和直升机传动系统的扭矩监测，确保飞行器的安全运行。
此外，动态扭矩传感器还可用于工程机械、风力发电、船舶等领域，实现对旋转装置扭矩的实时监测和控制。
总之，动态扭矩传感器是一种基于应变片和电子测量技术的装置，通过测量应
变片的变形和电阻值的变化来实现对扭矩的测量和监测。
其应用领域非常广泛，包括汽车发动机、航空航天、工程机械等领域。
动态扭矩传感器的原理和应用对于提高旋转装置的运行效率和安全性具有重要意义。
动态扭矩传感器转矩的几种测量方法
动态扭矩传感器转矩的几种测量方法转矩的几种测量方法：其中传递法涉及的转矩测量仪器种类最多，应用也最广泛。
1、平衡力类转矩测量装置及平衡力法以均匀速度运转的动力机械或者是制动的机械，是在机体上同时作用着与转矩大小相等，方向相反的平衡力矩。
扭矩测量是传动线路中的重要内容之一,高精度、高稳定性的扭矩测量方法是当今各国机械测量研究的热点之一,为此,提出了一种基于压电式扭矩传感器的研究.系统介绍该测量方法的原理与结构,并对新研制的传感器进行了加载试验.从实验曲线中得出的拟合方程证实了该测量原理的可行性,设计的扭矩传感器具有较好的线性度和一致性,重复精度≤0.5％.扭矩测量是传动线路中的重要内容之一,高精度、高稳定性的扭矩测量方法是当今各国机械测量研究的热点之一,为此,提出了一种基于压动态扭矩传感器的研究.系统介绍该测量方法的原理与结构,并对新研制的传感器进行了加载试验.从实验曲线中得出的拟合方程证实了该测量原理的可行性,设计的扭矩传感器具有较好的线性度和一致性,重复精度≤0.5％. （通过测量机体上的力和力臂来确任动力机械主轴上工作转矩的方法称为平衡力法。
）平衡力法转矩测量装置又称作测功器，按照安装在平衡支承上的机器种类，可分为电力测功器、水力测功器等。
平衡力测量机构有砝码、游码、摆锤、力传感器等。
一般由旋转机、平衡支承和平衡力测量机构组成。
平衡支承有滚动支承、双滚动支承、扇形支承、液压支承及气压支承等。
平衡力法直接从机体上测转矩，不存在从旋转件到静止件的转矩传递问题。
但它仅适合测量匀速工作情况下的转矩，不能测动态转矩。
2、传递法传递法是指利用弹性元件在传递转矩时物理参数的变化与转矩的对应关系来测量转矩的一类方法。
常用弹性元件为扭轴，故传递法又称扭轴法。
根据被测物理参数不同，动态扭矩传感器基于传递法的转矩测量仪器有多种类型。
在现代测量中，这类转矩测量仪的应用最为广泛。
3、转换法依据能量守恒定律，通过测量其他形式能量如电能、热能参数来测量旋转机械的机械能，进而求得转矩的方法即能量转换法。
扭矩传感器
基本的扭矩传感器
由于导电滑环属于磨擦接触，因此不可避免地存在着磨损并发热，因而限制了 旋转轴的转速及导电滑环的使用寿命。及由于接触不可靠引起信号波动，因而 造成测量误差大甚至测量不成功。为了克服导电滑环的缺陷，另一个办法就是 采用无线电遥测的方法 :将扭矩应变信号在旋转轴上放大并进行V/F转换成频率 信号，通过载波调制用无线电发射的方法从旋转轴上发射至轴外，再用无线电 接收的方法，就可以得到旋转轴受扭的信号。
扭矩传感器
扭矩可以分为两大类，静态扭矩或动态扭矩。用于测量扭矩的方法可以被 进一步分为两类，反扭矩和联机扭矩测量。被测扭矩的类型以及现有各类传感 器，对所测的数据精度及测量的成本有重要影响。
1. “静态”扭矩 这个静态是指传感器的测量弹性体不参与相对运动。从受力理解，这类测试是 测试弹性体相对受的反作用力。常见的是一端固定，另一端受力的轴。 也有某些特殊的设计能够以静态的方式测量动态的扭矩，比如测试电机扭矩的 扭矩台，电机固定在一个台架上，电机运行中对台架产生的反作用力被检测并 还原为扭矩。 2.动态扭矩 动态扭矩的测量弹性体一般会参与相对运动（主要是转动）。因为有相对运动， 所以整体设计上对引线/信号处理以及机械连接方式要求较高。一般采用轴-轴联 轴器或法兰-法兰弹性连接器。
1、2、3-加速度传感器;4集流环;5滚-轮;6碳-刷架;7机-架 图2
缺点是因为属于摩擦不能承受很高的转速，即是采用空气降温或液体降温（目 前氟里昂在西方国家已被禁用）。摩擦造成信号噪音会随着使用增加。单集流 环的优点也是别的产品很难替代的，首先是它的高响应速度/数据传输速度， 因为是模拟方式集流环不存在信号的延迟或使响应问题，某些高动态试验只能 靠集流环。
2.磁电感应式扭矩传感器 如左图( 磁电感应式扭矩传感器)所示，在转轴上 固定两个齿轮1和2，它们的材质、尺寸、齿形和 齿数均相同。永久磁铁和线圈组成的磁电式检测 头3和4对着齿顶安装。当转轴不受扭矩时，两线 圈输出信号相同，相位差为零。转轴承受扭矩后， 相位差不为零，且随两齿轮所在横截面之间相对 扭转角的增加而加大，其大小与相对扭转角、扭 矩成正比。 优点： 实现了转矩信号的非接触传递，检测信号为数字信号 缺点： 体积较大，不易安装，低转速时由于脉冲波的前后沿较缓不易比较，因此低 速性能不理想。
动态扭矩传感器
动态扭矩传感器标准型的是两侧有轴，通过联轴器连接。
两侧分别是被测电机和制动器，也就是动力设备和负载设备。
扭矩传感器应用多种行业，比如航空、航天、汽车、建筑、化工、机械等行业。
1、电动机、发动机、水泵、风机、内燃机等旋转设备输出扭矩和转速的检测。
2、减速机、变速箱、扭力扳手的扭矩检测。
3、飞机、船舶、矿山机械、大型机车扭矩及转速的测量、
技术特点：
1.可以测量静态扭矩也可以测量动态旋转扭矩。
2.测量正向和反向扭矩不用调零，输出信号为频率信号。
一般频率为5-15KHZ。
3.结合电子技术实现非接触电源供电输入与扭矩信号的输出。
4.扭矩测量与旋转速度和方向无关。
5.数字化处理信号输出，抗干扰能力强，性能稳定可靠，使用寿命长。
6.输入电源极性，幅值保护，输出信号保护。
7.体积小，重量轻，安装方便。
8.可测量正反向扭矩，转速及功率。
安装注意事项：
1.使用联轴器把扭矩传感器安装在电机和制动器之间。
有的情况可能比较特殊也会用法兰盘型的安装。
2.分别调整电机、制动器、扭矩传感器的高度，要求小于0.05mm，将其固定住，并紧固上不能使其松动。
在使用小量程或者高转速传感器时，更要严格保证连接中心高和同轴度。
3.连接时可选用刚性或者弹性联轴器，在振动较大或者同轴度无法保证安装要求是，建议是选择弹性联轴器。
如果关于电机测试台或者是动态扭矩传感器使用可以与名科传感器技术有限公司联系。
保证产品和服务质量。
什么是扭矩传感器
什么是扭矩传感器？三河名科帮您解答这个问题。
扭矩传感器是测力传感器主要的一种，大体上分成动态扭矩传感器和静态扭矩传感器，它是对旋转或者静止的机械或者其他零件对扭转力矩由物理信号转化成电信号输出出来，方便我们检测电机等被测机械。
发展至今，应用应变电测技术开发出来的扭矩传感器优点很多。
一般具有精度高，寿命长，可靠性好等等优点。
具体给大家介绍一下扭矩传感器（三河名科传感器有限公司专注扭矩传感器、制动器、试验台）扭矩传感器是—种用于检测扭转力的装置，常见于扭转动力系统中。
传统的检测方法采用改变角相位差式传感器，通过在弹性轴的两头装置着两组齿轮，并利用接近(磁或光)传感器测量脉冲波的前后沿相位差，以计算出弹性轴所接受的扭矩量。
该方法的优点是非接触传递转矩信号，为数字信号，但存在体积较大、不易安装、低速功能不佳等缺陷。
扭矩传感器的原理及其在扭转动力传递系统中的应用。
扭矩传感器通过粘贴在被测弹性轴上的专用测扭应变片构成应变桥，测试该弹性轴受扭时的电信号。
然而，在实践中，扭矩传感器最大的难题在于如何可靠地在扭转局部与静止局部之间传递桥压输入和检测到的应变旌旗灯号。
传统的解决方法是使用导电滑环，但因其接触磨损和发热问题，限制了扭转轴的转速和导电滑环的寿命，并可能导致测量误差甚至失败。
为了克服这—缺陷，提出了采用无线电遥测的方法，即将扭矩应变旌旗灯号在扭转轴上扩大并进行V/F转换成频率信号，通过无线电发射和接收的方法获得扭转轴受扭的信号。
这种方法有望解决现有技术中的问题，提高扭矩传感器的可靠性和使用寿命。
如图所示标准型扭矩传感器安装一端是动力设备，中间用联轴器连接，最中间位置是扭矩传感器。
另外一侧是负载设备和联轴器。
负载设备的选择也是分成了磁滞制动器、磁粉制动器、电涡流制动器三种。
当然要是电机对拖试验的话两头安装的都是电机部分。
标准转矩转速传感器扭矩传感器技术特点:信号及供电均为非接触方式传递，无滑环或电刷;无须调零和换向即可测量正、反力矩;信号采用颍率输出方式，信噪比高，抗干扰性好;响应快，可测启动力矩，更可测量过渡过程力矩;不受转速高低的限制，可精确测量实时力矩和功率;传感器的线性度、重复性好、可靠性高;传感器结构紧密、体积小、重量轻。
动态扭矩传感器中位标定原理_解释说明以及概述
动态扭矩传感器中位标定原理解释说明以及概述1. 引言1.1 概述动态扭矩传感器是一种用于测量旋转系统中扭矩的重要工具。
其在工业生产、科学研究和汽车行业等领域具有广泛应用。
动态扭矩传感器中位标定原理是指通过将传感器在无负载状态下的输出值设定为基准，实现对传感器输出值的校正和调整，以提高测量精度和准确性。
1.2 文章结构本文将详细介绍动态扭矩传感器中位标定原理，并解释说明其意义与作用。
首先，在第二部分中，我们将介绍扭矩传感器的工作原理，以便为读者提供一个背景了解。
接着，在第三部分，我们将解释中位标定的定义及其在测量领域中的应用场景。
然后，在第四部分，我们将深入剖析中位标定的基本原理，并介绍补偿方法来处理由中位标定引入的误差。
最后，在第五部分，我们概述动态扭矩传感器中位标定技术的发展现状和前景。
1.3 目的本文旨在帮助读者全面了解动态扭矩传感器中位标定原理，包括其工作原理、定义和意义以及广泛应用的方法。
同时，通过解释说明动态扭矩传感器中位标定原理对测量结果的影响与补偿方法，读者能够更好地理解该技术在实际应用中的优势和不足。
最后，我们将对动态扭矩传感器中位标定技术的发展历程进行回顾和总结，并展望未来的发展趋势和前景。
2. 动态扭矩传感器中位标定原理：2.1 扭矩传感器工作原理：动态扭矩传感器是一种用于测量旋转系统中扭矩的装置。
它基于弹性元件的变形与扭矩之间的关系来实现测量。
当扭矩施加在传感器上时，弹性元件将发生形变，并且这种形变可以通过传感器中的某种测量原理来转化为电信号输出，从而得到准确的扭矩值。
2.2 中位标定的定义和意义：中位标定是指通过对动态扭矩传感器进行零点校准，确定其在无加载状态下输出信号的零偏值。
由于一些因素（如材料特性、制造误差等）会导致传感器产生些许误差，因此对其进行中位标定可以减小系统误差，提高测量精度。
2.3 中位标定方法介绍：有两种常用的中位标定方法：静态标定和动态标定。
- 静态标定：在该方法中，使用设备固有质量与已知质量之间所产生的力矩来进行校准。
动态扭矩传感器
∷产品简介∷一、特点:本系列高转速扭矩传感器是在标准测扭矩应变传感器的基础上研制开发的专门传递扭矩参数的传感器。
LT-D5型转矩转速传感器是LT系列转矩传感器的无轴承高转速小量程扭矩传感器.本系列扭矩传感器具备:1.扭矩测量功能;能源及信号非接触传递功能,3输出信号数字化功能.2.可以传递静止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号,3.传递信号时与是否旋转，转速和转向无关。
可以适应长时间,高转速运转。
4.精度高，稳定性好；5体积小，重量轻，易于安装；6. 不需反复调零即可连续传递正反转扭矩信号；7.没有集流环等磨损件，可以高转速长时间运行；8. 抗干扰性强；9. 可任意位置,任意方向安装;二、技术指标1.量程范围：0.1,0.2,0.5,1.0,2.0,5.0Ｎ·m，100N.m,500N.m；2.精度:０.5%Ｆ·Ｓ；3.适用转速15000转/分以下.4.环境温度：０℃-５0℃5.频率响应：100 μs6.自重=0.8Kg7.输出信号: 0-12v方波频率; 零扭矩:10 KHZ ; 正向满量程:15 KHZ ;反向满量程:5 KHZ；负载电流<10mA.8.信号插座: (1)0V. (2)+15V. (3)-15V. (4)空．(5)扭矩信号.三．安装1．LT-D5型转矩传感器由静止外壳和旋转柱两部分组成.2．将静止外壳套在旋转柱的外侧.3．将旋转柱的两端通过法兰联轴器分别与动力或负载联接.4．静止外壳固定在基座上,调整间隙,保证静止外壳与旋转柱之间不可接触!四、信号处理1.使用LT系列扭矩仪直接显示扭矩值;2.直接将扭矩频率信号送给计算机或PLD进行处理；3.转换为4—20mA或1—5V模拟信号.五、使用注意：1.接线必须正确;2.±15V的范围:不得低于±14.5V不得高于± 15.5V ;3.信号线输出不得对地,对电源短路,输出电流不大于10mA;4.屏蔽电缆线的屏蔽层必须与±15V电源的公共端（电源地）连接。
动态扭矩传感器技术参数介绍
动态扭矩传感器技术参数介绍（二）作者：admin 录入：admin 2009-8-3 21:21:26动态扭矩传感器电阻应变式原理，结合电子技术，实现非接触电源供电与信号输出，精度高，性能稳定可靠，量程范围广。
· 动态扭矩传感器适用于动、静扭矩测量。
允许转速不大于15000转/分。
· 动态扭矩传感器可测量正反两方向扭矩，转速。
输出信号为频率信号。
与专用仪表配套，可显示功率。
· 动态扭矩传感器频率信号输出，抗干扰能力强，性能稳定可靠，使用寿命长。
· 动态扭矩传感器输出频率信号幅度可选择：0～5V电平的方波信号或集电极开路输出（OC）。
扭矩频率输出范围：10±5kHZ (正反向)。
· 零转矩：10 kHZ±5kHZ· 动态扭矩传感器既可测静态扭矩又可测动态扭矩，两端为轴键连接，安装使用方便。
动态扭矩传感器应用领域 1．电动机、发动机、内燃机等旋转设备输出扭矩和功率的检测； 2．铁路机车、汽车、飞机、船舶等机械的扭矩和功率的检测； 3．压缩机、水泵、搅拌机、变速器等工作时所需扭矩的检测；动态扭矩传感器 4．机床加工、钻井设备的转速扭矩检测和扭矩控制； 5．动态扭矩传感器可用于制作粘度计和扭力扳手； 6．各种材料测试机和实验室检测使用；★ 动态扭矩传感器性能指标精度≤±0.5%F.S 非线性≤±0.2%F.S 重复性≤±0.2%F.S 回差 s 额定功耗＜150mA 额定电压 24VDC 过载量100%µ≤±0.2%F.S 灵敏度1±0.2mv/V 响应时间100 使用温度0---60℃ 信号输出10±5kHz ( 4--20mA 1--5V ) ★ 动态扭矩传感器基本原理采用应变电测技术和环形变压器非接触传递能源和频率信号，有效的避免了集流环和电刷产生的摩擦，解决了动态测量中能源供应的不稳定和信号传输干扰的问题。

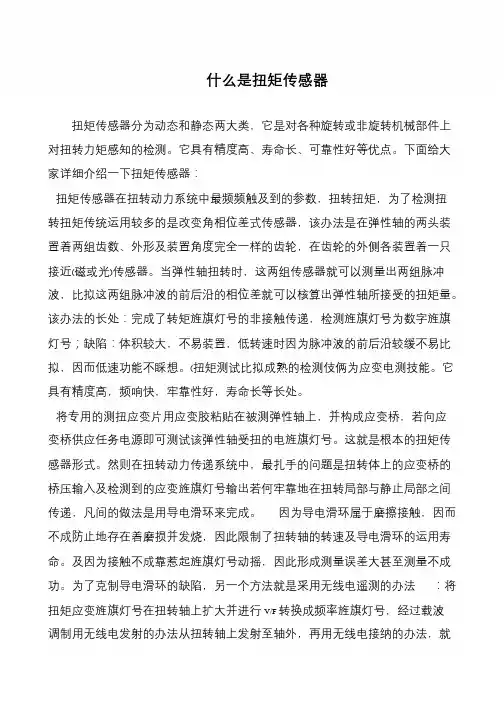

扭矩传感器介绍
扭矩传感器介绍在机械和工程领域，扭矩传感器被广泛应用，而根据其工作原理，可以分为动态扭矩传感器和静态扭矩传感器。
两者在工作原理、测量精度、温度稳定性、响应时间、使用环境、安全性、可维护性以及应用范围等方面存在明显的区别。
动态扭矩传感器又可以叫做转矩传感器、转矩转速传感器、非接触扭矩传感器、旋转扭矩传感器等。
扭矩传感器的工作原理：通用的是采用应变片电测技术，在传感器的弹性轴上组成应变桥。
向应变桥提供电源即可测得该弹性轴受扭的电信号。
将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。
该传感器可以精确测量各种扭力、转速及机械功率。
扭矩传感器优点：1.既可测量静止扭矩，也可以测量动态扭矩。
2.可脱离二次仪表独立使用，输出信号可供PLC、PC直接使用。
3.不需反复调零即可连续测量正反转扭矩。
4.转矩转速动态测量、供电及信号非接触传递、输出信号数字化。
5.检测精度高、稳定性好、抗干扰性强。
6.可根据客户要求非标定制。
动态扭矩传感器和静态扭矩传感器主要区别是在应用上名科静态扭矩传感器广泛应用于扭矩扳手、转向机、电动执行器、阀门、轴承、试验机等旋转角度小于360°的扭矩检测场合。
名科动态扭矩传感器应用在1.电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测;2.风机、水泵、齿轮箱、扭力扳手的扭矩及功率的检测;3.铁路机车、汽车、拖拉机、飞机、船泊、矿山机械中的扭矩及功率的检测;4.可用于污水处理系统中的扭矩及功率的检测;5.可用于制造粘度计;6.可用于过程工业和流程工业中。
在平时的接触中，经常遇到实验室测量扭矩，在历程工业和流程工业中的，还有风机、水泵、齿轮箱、扭力扳手测试等等。
如果遇到相关问题也可以联系我们名科传感器。
