单元式幕墙的结构系统及细节设计
单元式幕墙防水及设计要点分析
单元式幕墙防水及设计要点分析一、引言在建筑幕墙系统中，单元式幕墙常常被广泛应用。
单元式幕墙的主要特点是采用预制单元的方式，将幕墙面板在工厂进行组装完成后，再进行安装。
这种施工方式不仅可以提高施工效率，还可以有效地控制施工质量。
在实际应用中，单元式幕墙防水问题成为了设计和施工的重要难点，本文将对单元式幕墙防水及设计要点进行深入分析。
二、单元式幕墙防水问题1. 单元接缝密封单元式幕墙的面板通常是由多个单元组成，单元与单元之间的接缝处是幕墙系统防水的重点。
在设计时，应该考虑单元接缝的密封方式，以确保幕墙系统的整体防水性能。
常见的单元接缝密封方式包括：硅胶密封、胶条密封、挤出橡胶条密封等。
在选材时，应该选择具有良好耐候性和高弹性的密封材料，以适应幕墙系统在使用过程中的变形和位移，从而保证幕墙的防水性能。
2. 排水系统设计单元式幕墙系统的排水设计是确保幕墙防水的关键要素。
合理的排水系统可以有效地将积水排出，避免在幕墙系统内部出现渗漏现象。
在设计单元式幕墙的排水系统时，应该考虑到幕墙的倾角、排水槽的设置、排水口的位置等因素，以确保雨水顺利排除，不会滞留在幕墙系统内部。
3. 材料选择在单元式幕墙的设计和施工中，材料的选择尤为重要。
幕墙面板的材料应该具有良好的抗风压性能和抗紫外线性能，以确保幕墙系统的使用寿命。
密封材料也应该具有较长的使用寿命，能够经受住外部环境的侵蚀和变化，保持良好的密封性能。
三、单元式幕墙设计要点分析在单元式幕墙的设计中，系统的结构设计是至关重要的。
合理的结构设计不仅可以提高系统的稳定性和承载能力，还可以为防水设计提供有利条件。
在系统结构设计中，应该充分考虑系统的耐风压性能、变形和位移对防水性能的影响，以确保系统在使用过程中不会因为变形而影响防水效果。
单元式幕墙系统的连接方式对系统的整体性能和防水性能有着重要的影响。
在设计时，需要充分考虑系统之间的连接方式，以确保连接处的密封性能和可靠性。
常见的连接方式包括：槽式连接、横梁连接、角码连接等。
单元式幕墙防水及设计要点分析
单元式幕墙防水及设计要点分析随着现代建筑设计的不断发展，幕墙作为建筑外墙的重要组成部分，已经成为了当今建筑中的主流设计方案之一。
在幕墙的设计与施工中，防水是其中一个非常重要的环节，其质量的好坏直接影响到建筑的使用寿命和外观效果。
而单元式幕墙由于其独特的结构和特点，其防水设计要点与传统幕墙设计有所不同。
本文将对单元式幕墙的防水及设计要点进行分析，以期为相关从业者提供一定的参考和帮助。
一、单元式幕墙的构成和特点单元式幕墙主要由幕墙构架、玻璃幕墙、密封胶条、铝压条等组成，其特点是将幕墙分成一个个相对独立的单元进行设计、制造和安装。
它具有结构简洁、施工方便快捷、耐久性好等优点，因此在当今建筑中得到了广泛的应用。
单元式幕墙不仅是建筑外墙的一道装饰，更是建筑外墙的一种保护，其防水设计显得尤为重要。
二、单元式幕墙防水设计要点1. 设计前期水平勘察在单元式幕墙的设计过程中，水平勘察是十分重要的一环。
设计者应该对整个建筑的外墙进行全面的勘察，包括地面的坡度、各个构件之间的连接方式、其周边环境等，这样才能为后期的设计和施工提供准确的数据基础。
2. 合理的施工工艺在单元式幕墙的施工中，采用合理的工艺是保障防水效果的关键。
在安装幕墙玻璃时，玻璃与幕墙的铝材之间应留有一定的缝隙，以便于后期的密封处理。
在密封处理时，应选择合适的密封胶条和密封胶水，确保其具有较好的耐久性和粘结性。
3. 防水层的设置在单元式幕墙的设计中，防水层的设置是非常重要的。
一般来说，可以在幕墙构架和地板之间设置一个防水层，以防止雨水渗入室内。
在幕墙的连接处也应设置相应的防水层，以确保整个幕墙的防水效果。
4. 周边环境的考虑在单元式幕墙的设计过程中，周边环境的考虑也是不可忽视的。
在设计幕墙的排水系统时，应考虑到建筑周围的环境因素，如周边道路的积水情况、附近建筑的排水方向等，以确保排水系统的畅通和有效性。
5. 建筑结构的变化在单元式幕墙的设计过程中，还应考虑到建筑结构的变化。
单元式幕墙设计要点分析
单元式幕墙设计要点分析1、工程概述有一工程总建筑高度98米，建筑面积为总50300平方米，属于高档的商业用办公楼，设计是地下为2层，地上为21 层，建筑外装饰是以幕墙的形势建设，幕墙系统主要为单元式幕墙，从塔楼3层开始至顶层都是以单元式幕墙设计的。
单元式幕墙的整个系统的设计的原理是：雨幕跟等压原理，其支座设计为三向六自由度调节与横滑型构造，全部的密封与防水措施都是连续构造，这种设计可以使幕墙不受各种建筑位移与温度变形以及加工、施工误差等各种因素所带来的影响。
整个建筑幕墙的可视区域是选用了蓝灰色12毫米的玻璃加12毫米的空气层加8毫米的中空双银Low-E型钢化玻璃；窗间墙处是选用了10毫米蓝灰色的单片钢化玻璃，钢化玻璃通过了硅酮结构胶粘接固定；玻璃里面设有氟碳喷涂铝合金背板（厚度为3毫米），背板里面又有背带铝箔的保温岩棉（厚度50毫米），并且铝背板表面用四涂三烤氟碳的喷涂方式处理过。
2工程幕墙系统的构造设计2.1 单元幕墙系统的支座设计单元幕墙系统支座的设计是选用了三向六自由度调节连接支座系统，所谓三向六自由度调节是通过槽式预埋件槽左右走向，进行支座左右方向的調节。
支座跟预埋件的位置固定，固定的方式是：先在支座上设置长条孔，使板块左右方向可以调整，然后通过调节，使齿垫刚好咬住支座上的齿牙，最后实现固定效果。
板块高度也是可以调节的，而且很简单，在板块的挂件上设置高度调节螺钉，然后通过调节螺钉就可实现高度调节。
这种支座系统的设计可以有效地保证幕墙安装精度，因为能消除结构施工和板块加工所产生的误差。
2.2 单无式幕墙系统的结构设计单元式幕墙的气密性和水密性是可以有效保证的。
因为系统采用闭口铝合金型材作竖龙骨，阴阳龙骨正反两条胶条是采用插接设计，前后腔均有胶条压紧密封，使中间腔在随时保持完整，而不受正风压和负风压的影响。
并且阴阳竖龙骨采用胶条插接，可以左右相对位移10毫米，这不样主不怕因温度变形与加工误差等引起位移了；横龙骨也同样是正反两条胶条插接设计，横纵向密封线实现贯通相接，然后形成完整地密封体系，并且通过胶条插接设计，也可以上下相对位移10毫米，而不受建筑层间变形位移的影响。
单元式幕墙的关键节点及施工技术
单元式幕墙的关键节点及施工技术1. 引言1.1 单元式幕墙概述单元式幕墙是一种现代建筑外墙装饰材料，由多个独立的单元构成，每个单元都在工厂中预制完成，并在现场进行组装安装。
单元式幕墙逐渐成为建筑界的一种主流设计趋势，其在建筑设计中的应用越来越广泛。
单元式幕墙的设计旨在提供建筑外立面的美观性和功能性，同时考虑到篇幅，不再赘述。
单元式幕墙采用的材料种类繁多，包括铝合金、玻璃、石材等，每种材料都有其独特的特点和优势，适用于不同的设计需求。
单元式幕墙的施工流程复杂且精细，需要严格按照设计图纸和规范进行施工，以确保幕墙质量和安全性。
单元式幕墙的验收标准严格，包括外观质量、气密性、水密性等方面的检测，确保幕墙的使用寿命和安全性。
单元式幕墙的维护保养工作也至关重要，定期的清洁和检查能够延长幕墙的使用寿命和美观度。
1.2 单元式幕墙的重要性单元式幕墙作为建筑外立面的重要组成部分，其在建筑设计和施工中起着至关重要的作用。
单元式幕墙的重要性主要体现在以下几个方面：单元式幕墙可以有效提高建筑的整体造型美感。
作为建筑外立面的一种装饰性结构，单元式幕墙的设计与选择直接影响着建筑的外观效果。
通过合理的设计和精心选择材料，单元式幕墙可以为建筑增添现代感、科技感、甚至艺术感，从而提升建筑的整体形象和审美价值。
单元式幕墙在建筑节能和环保方面扮演着重要角色。
单元式幕墙可以有效阻挡建筑内部热量的散失，减少能耗，提高建筑的节能性能。
选用环保材料和进行节能设计的单元式幕墙可以减少建筑对资源的消耗，降低对环境的影响，符合现代社会对可持续发展的要求。
单元式幕墙还可以提高建筑的功能性和舒适性。
通过单元式幕墙的设计和施工，可以有效隔离外部噪音、紫外线等有害因素，提高建筑内部的舒适度。
单元式幕墙还可以根据需要进行阻燃、隔热、隔声等功能性设计，为建筑提供更多的保护和便利。
单元式幕墙的重要性不可忽视，它不仅是建筑外观的重要组成部分，更是建筑节能、环保、功能性的关键节点，对于提升建筑的整体品质和价值具有重要意义。
绿色建筑中单元式幕墙的构造设计解析
绿色建筑中单元式幕墙的构造设计解析绿色建筑中幕墙的结构、构造是否合理，将会直接影响幕墙在安装施工及使用过程中是否满足用户的使用要求。
单元式幕墙的安装主要是上下插接、左右插接两种安装方式，无论是采取哪一种安装方式去进行构造设计，都必须满足在使用过程中不能够出现漏水、漏风，在安全使用上防雷、防震，只有满足这些要求去进行综合结构设计，才能确保在使用过程中这个幕墙是满足要求的、在结构构造上是安全的，而且一定把使用安全放在第一位置。
1防渗漏构造假如图1是根据建筑特点及构造尺寸要求所做出的构造设计，并且经过荷载结构计算满足相关规范的要求。
这个时候就需要开始考虑安装方式，是计划左右插接还是上下插接，因为在设计EPDM胶条的时候，需要根据安装的方式去考虑胶条的形状，否则统一使用常规的胶条将有可能在系统上带来构造失效而产生漏风、漏水的隐患。
爪型胶条是单元体左右安装插接方式的合理选择，它可以根据不同的左右插接顺序扭转单爪的方向，而且安装位置确定后，单爪将发挥胶条自身的弹性特点紧密与铝合金结构面接触。
如果改变插接方式用于上下插接安装，将会使单爪胶条在板块插接时发生扭曲现象，由此就可能出项胶条与铝合金结构面不能够完全充分接触，从而会出现漏风、漏水问题。
柱型空心胶条左右、上下插接方式都可以使用，比较适宜使用在上下插接的安装方式，柱型空心胶条用于单元体幕墙的弹性比其它构件式幕墙要高一些，要求具有合理的弹性压缩量，满足构造空间的压缩、安装要求。
有时候会遇到由于胶条在固定槽口内的搭结量不是特充分或者在槽口内的固定不是特别牢固，当使用左右插接安装后，穿过主受力构造立柱会发现胶条有的脱离安装槽口。
2安全构造设计2.1防雷构造设计由于单元体幕墙主要用于高层建筑、甚至超高层建筑上，有些是用在建筑地标比较高的地理位置上，这些建筑都是以商业性为主，综合这些分析，对于整体建筑的安全性要求也会提高，幕墙在设计时也应从构造上去做好安全设计。
通过主立柱的插接示意图及上下层间位置的插接示意图，不难看出，单元体板块的四周边都具有EPDM胶条构造材料，造成单元体板块之间均是弹性插接构造，板块之间无论是上下还是左右均是不具有互相传递热能、电能的功能，单从密封构造考虑满足了要求，但是从安全的防雷角度分析，确具有一定的防雷安全隐患，所以单元体幕墙在防雷区域内，所有板块都要互相连接，让所有板块都具有防雷安全构造。
单元幕墙的基本构造，图文解析，赶紧收藏！

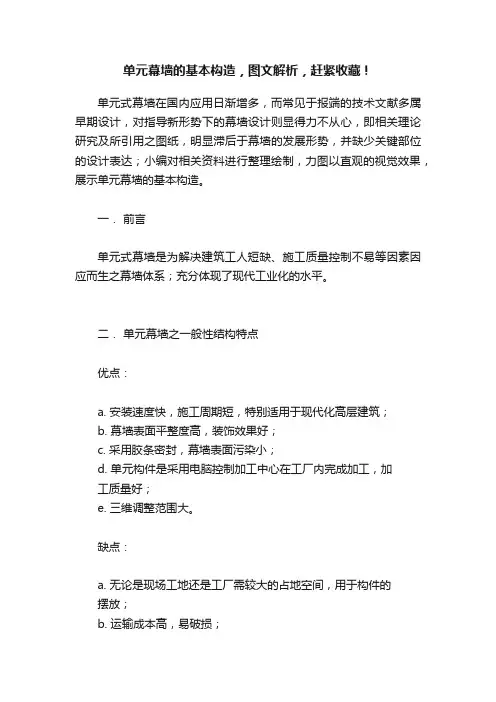

单元幕墙的基本构造，图文解析，赶紧收藏！单元式幕墙在国内应用日渐增多，而常见于报端的技术文献多属早期设计，对指导新形势下的幕墙设计则显得力不从心，即相关理论研究及所引用之图纸，明显滞后于幕墙的发展形势，并缺少关键部位的设计表达；小编对相关资料进行整理绘制，力图以直观的视觉效果，展示单元幕墙的基本构造。
一．前言单元式幕墙是为解决建筑工人短缺、施工质量控制不易等因素因应而生之幕墙体系；充分体现了现代工业化的水平。
二．单元幕墙之一般性结构特点优点：a. 安装速度快，施工周期短，特别适用于现代化高层建筑；b. 幕墙表面平整度高，装饰效果好；c. 采用胶条密封，幕墙表面污染小；d. 单元构件是采用电脑控制加工中心在工厂内完成加工，加工质量好；e. 三维调整范围大。
缺点：a. 无论是现场工地还是工厂需较大的占地空间，用于构件的摆放；b. 运输成本高，易破损；c. 由于加工精度要求高，因而加工成本较高；d. 施工组织较复杂；e. 实现复杂造型的功能有一定局限；f. 单元式幕墙与主体结构的连接和安装在室内进行，对于剪力墙位置不适用。
三．单元式幕墙结构类型图解单元幕墙分类：单元幕墙作法有两大类既插接方式（或称楔合式）及对接方式（或称独立式）；比较通行的是插接方式，又细分为横滑型和横锁型，通过杆件的对插完成接缝（图一）对接方式是通过胶条的对接完成接缝。
由于单元板块安装时在四个相邻板块间会形成一个内外惯穿的空洞（图二），对这个空洞的不同处理方式决定了单元幕墙的类型，以下分述之。
三．1 插接方式之横滑型：横滑型封口板嵌在下单元上框母槽内，它比上单元下框公槽大，上单元下框可以在封口板槽内自由滑动（图三、图四、图五）故称横滑型。
封口板安装图解封口板安装说明：封口板搁置于待安装板块的上横框（图七），板块安装就位后将封口板滑至两相邻板块中央（图八），拧紧螺钉（单侧固定）并涂胶，然后在封口板两侧施打密封胶（图九）。
横竖框加工图解本图中结构由于单元上横框通长（盖过竖框端头），若实现顺利插接则竖框下端需作铣加工（图十三）;其加工尺寸与单元下横框槽口相匹配（图十），并开设排水孔，竖框侧壁的排水孔与上横框结露槽对应；导排水图解①挡水板②单元板块上横框③封口板④结露槽导排水示意图（图十四）排水说明：大量的水由最外层的密封胶条阻挡（图三），少量的水由后置挡水板阻挡；经二道防水材料作用，最后只有微量的水进入封口板内经单元板块上横框之排水路径导入竖框前腔内（图十四），可每三层设外披水板，将水导出幕墙外。
建筑单元式幕墙设计要点分析探讨
建筑单元式幕墙设计要点分析探讨建筑单元式幕墙是建筑外立面的一种常见形式，它不仅具有良好的装饰效果，还能有效地改善建筑的性能。
在实际的设计和施工过程中，如何合理设计和选择幕墙系统，是一项极具挑战性的任务。
本文将对建筑单元式幕墙设计的要点进行分析探讨，希望能够为相关从业者提供一些参考和帮助。
1. 结构选材建筑单元式幕墙的主要构件通常包括铝合金型材、玻璃、密封胶、支架等材料。
在设计时，需要根据建筑的特点、环境条件和负荷要求等因素来选择合适的材料。
比如在经常遭受强风和台风等自然灾害的地区，需要选择抗风压性能较好的铝合金型材和密封胶，以确保幕墙系统的安全性和稳定性。
2. 热工性能建筑单元式幕墙在设计过程中，还需要考虑其热工性能。
根据建筑所在地的气候条件，合理选择幕墙材料和结构设计，以提高幕墙的保温、隔热性能。
在寒冷地区，需要选择导热系数低、保温性能好的材料，同时考虑幕墙的保温层和保温隔热层的设置，以降低建筑的供能消耗。
3. 抗风压性能建筑单元式幕墙经常需要承受强风和大风压的作用，因此在设计过程中，需要重点考虑其抗风压性能。
合理设计幕墙结构，选择高强度的铝合金型材和玻璃材料，以及采用合适的连接方式和支撑结构，是提高幕墙抗风压性能的关键。
4. 防水性能建筑单元式幕墙作为建筑外立面的一部分，需要具备良好的防水性能。
在设计幕墙系统时，应该考虑到各种可能的渗水和漏水情况，合理设置排水系统和密封处理，确保幕墙系统的防水性能。
5. 施工易于操作建筑单元式幕墙在设计的时候，需要考虑到施工的操作性。
合理设计幕墙构件的尺寸和连接方式，使得施工过程更加方便快捷，提高施工效率和质量。
二、建筑单元式幕墙设计的关键技术建筑单元式幕墙的结构设计是关键技术之一，它直接影响着幕墙系统的安全性和稳定性。
在设计过程中，需要考虑到幕墙的受力分布、主要构件的尺寸和连接方式等因素，采用合适的计算方法和分析技术，确保幕墙结构的合理性和稳定性。
2. 幕墙材料选择建筑单元式幕墙的材料选择是另一个重要的关键技术。
单元式幕墙的关键节点及施工技术
单元式幕墙的关键节点及施工技术单元式幕墙是指由多个预制单元组成的幕墙系统，它是建筑外墙的一种常见形式。
单元式幕墙的关键节点及施工技术对于幕墙的安全性、美观性和性能都起着至关重要的作用。
本文将就单元式幕墙的关键节点及施工技术进行详细介绍。
一、单元式幕墙的关键节点1.铝合金型材连接节点铝合金型材是单元式幕墙中最常用的材料之一，其连接节点的设计和施工至关重要。
对于铝合金型材连接节点，需要考虑其抗风压能力、密封性能和耐久性。
在设计时需要充分考虑型材的连接方式，如采用角码连接、槽连接、螺栓连接等，以确保连接牢固可靠、接缝紧密。
在施工中需要严格按照设计要求进行连接，注意材料的选用和连接方式的正确。
3.幕墙结构节点幕墙结构节点是单元式幕墙中的关键节点之一，其设计和施工直接关系到幕墙的稳定性和整体性能。
在设计时需要充分考虑结构的承载能力、抗风压能力和变形能力，合理设计节点的连接方式和结构形式。
在施工中需要严格按照设计要求进行节点的连接和构造，确保结构的牢固和稳定。
二、单元式幕墙的施工技术1.预制单元制作单元式幕墙通常采用预制单元的形式进行施工，预制单元制作的质量直接关系到幕墙的整体质量和性能。
在预制单元制作过程中，需要严格按照设计要求进行材料的选用、加工和组装，确保单元的尺寸精准、平整度良好、外观色彩统一。
在预制单元制作过程中，还需要注意单元的防水、隔热和隔声性能，选择适当的填充材料和密封材料，确保单元的整体性能良好。
2.安装目视单元式幕墙的安装需要严格按照设计要求和施工规范进行，确保安装过程中不会对建筑结构和幕墙本身造成损坏。
在安装过程中需要注意以下几点：需要对建筑结构进行检查和测量，确保预制单元的尺寸和位置准确；需要选择适当的安装设备和安全防护措施，确保安装过程中的工作安全；在安装过程中需要严格按照设计要求和预制单元的安装说明进行，确保安装质量和幕墙的整体性能。
3.密封处理单元式幕墙的密封处理是保证幕墙性能和安全性的关键环节。
单元式幕墙和全玻幕墙简介(多图)
单元板块现场 吊装
单元板块现场 吊装
单元式幕墙系统组装
接缝防水胶条
组合立柱 组合横梁
单元式玻璃幕墙系统—标准节点三维图
单元式玻璃幕墙系统—单元板块安装示意图
单元式玻璃幕墙系统—水密性、气密性的保证
采用三道密封线： 1、尘密线 2、水密线 3、气密线
单元式玻璃幕墙系统—支座设计
全玻幕墙三维节点
玻璃吊夹Biblioteka 玻璃面板 玻璃肋1、高强铝合金 2、三维可调挂接系统 3、支座型材调节方向增设“牙纹” 4、整个支座安装全螺栓连接，无须烧焊
支座三维调节示意图
全玻幕墙
全玻幕墙系列：
全玻幕墙是指面板及支承结构均为玻璃组成 的玻璃幕墙。
根据面板的安装形式不同可分为： 落地式 吊挂式
全玻幕墙三维节点
玻璃垫块
玻璃面板 玻璃肋 玻璃槽
单元式幕墙
单元式幕墙
• 单元式幕墙也是框支承幕墙的一种，它的主要的特点是 幕墙立面分成若干独立单元板块，每个单元板块全部在 工厂加工并拼装完成，单元板块整体运到施工现场，在 施工现场只进行必要的板块拼装调整即可完成。
• 优点：板块加工精度高，施工现场工作量少，安装时间 短便于赶工期。
• 缺点：造价偏高，板块拼接处防水稍差。
单元式幕墙的结构系统与细节设计
单元式幕墙的结构系统与细节设计摘要：高层建筑的外装饰幕墙能够给人展示出建筑的冲击感和表现载体，是设计师建筑风格和设计理念、艺术特点的诠释，能够给人展现出建筑的第一印象。
在诸多城市，标志性高层建筑在展示城市经济实力的过程中，已逐渐成为城市的代言词。
高层建筑的单元式玻璃幕墙是比较新型的建筑幕墙，在当前建筑施工中得到广泛应用，玻璃幕墙的建筑物能够从不同角度，呈现出不同色调，给人一种动态美。
本文主要基于作者实际工作经验，简要的分析高层建筑的单元式幕墙结构系统和细节设计进行分析，希望对相关从业人员有所帮助。
关键词：高层建筑；单元式幕墙；设计Abstract: the outside decoration of high-rise building curtain wall can give a person the sense of shock and showing building performance carrier, is stylist architectural style and design concept, artistic characteristics of interpretation, can show a building's first impression to the person. In many cities, landmark building inthe process of urban economic strength, has gradually become the city's generation of words. Unit glass curtain wall of tall buildings is a new type of building curtain wall, is widely used in the current construction, glass curtain wall buildings can from different angles, present a different color, give a person a kind of dynamic beauty. In this paper, based on actual work experience, the author brief analysis unit curtain wall structure system and the detail design of high-rise building were analyzed, and hopes to be helpful for practitioners.Key words: high-rise buildings; Wind-load; design前言建筑幕墙主要是一项集合建筑技术、功能、艺术为一体的建筑物外维护结构，是一种高级建筑外墙，在当前的建筑工程施工中得到广泛的应用。
单元式幕墙的结构系统及细节设计
进 母 料 的 凹槽 腔 体 中。 双 母 料 系 统 则 完 全 可 以用 平 直 部分 但
别有利。 ⑤单元式幕墙 无需室外 搭设脚手 架 ， 无需 吊篮（ 力 剪
种 带 有 橡 胶 条 的 小铝 棒 插 进单 元 的 一侧 ， 且 还 悬 跳 出一 部 并
而形成单元件 ， 后将 其运 到工地整块安装 。单元式幕墙 的 最 优 点是显而易见 的：①单 元高度为楼层 高度 ，故 传力简洁 ， 构造和 安装 简便 。 ②幕墙单元在工厂加工制作组 装 ，受天 气 等环境 因素 的影响小 ， 促进 了建筑 工业化程度 ， 加快 了安
墙 位 置 除 外 ）可 以 省 去该 部分 费 用 ， 减 少 了 同 其 他 工 程 之 ， 也
间协调的工作 量 ， 由于无室外作业 ， 工更安全。⑥ 单元式 施 幕墙单元之间接缝处无需注胶 ， 硅酮胶易遭受周围污染物之 污染 ， 受紫外线 、 易 有害化 学物 的侵蚀而 质量 恶化 ， 不仅对环 境造成 污染 ， 而且 需要定期修补 和更换 ， 否则极 易产 生渗水
九 江路 ３ ９号 华 盛 大厦 ２ ９ １楼 （０ ， 上一单元的底横料将力传递给下
【 中图分类号 】Ｕ ５． Ｔ ７７
／ 文献标识码 Ｂ
【 文章编号 】１ ４ １０（０８ １—８３０ ０ —０ １２０ ） ０８—３ ０ ０
１单元式幕墙的优 点
单元式幕墙 的设计理念就是建筑产 品制作工厂化 ， 现场
安装高速化 。 单元式安装法不 同于一般 的框架式安装法。框 架式安装法是将 工厂加工后的立柱 、 横梁等构件运 到工地逐
浅析单元式幕墙的结构系统及细节设计
浅析单元式幕墙的结构系统及细节设计作者：王晓明来源：《建筑建材装饰》2013年第06期摘要：作为幕墙的新型结构形式，单元式幕墙在现代建筑的围护结构建设和装饰工程中得到了广泛的运用。
本文通过对单元式幕墙的优缺点进行分析，对其结构系统的形式展开探讨，同时对单元式幕墙的细节设计加以分析，以期为单元式幕墙建设工程提供具有参考意义的理论依据。
关键词：单元式幕墙；结构系统；细节设计前言在国际上的幕墙工程建设中，单元式幕墙这一新型幕墙系统以高技术含量、短工期而受到了广泛的关注，在很多建筑工程中都得到了普遍应用。
单元式幕墙的设计工作是决定幕墙工程质量的关键因素，然而在目前的设计中还存在诸多问题，如幕墙设计单位的设计能力不一，部分设计人员缺少实际设计经验或只是对传统的元件式幕墙进行过设计工作，对单元式幕墙的结构设计缺少准确掌握等。
单元式幕墙是要先在工厂中完成构件的加工与组装工作，形成单元板块后才向施工现场进行运送并在支座上进行安装，形成闭合的整体系统。
如果在设计过程中单元式幕墙的部分节点出现问题，在施工中将很难采取适当措施进行补救，所以对单元式幕墙进行准确而合理的设计是幕墙工程的重要环节。
1 单元式幕墙概述传统的幕墙安装方法是在工厂中将幕墙的各构件逐一生产并运送到施工现场后，将横梁、立柱等构件进行现场逐步安装，再将石材、金属板或玻璃等镶嵌进去，所有构件安装完成后进行打胶密封。
而单元式幕墙的安装与传统相比极为不同，是在工厂将横梁、立柱等构件加工完成后即展开组装，并将石材、金属板或玻璃等进行镶嵌，最后用胶进行涂缝密封，制作成单元板块后运送到施工场地进行整体安装。
从这一过程可以看出，单元式幕墙具有传统幕墙结构不能比拟的优点，主要有以下几方面：单元式幕墙的高度和楼层相同，可以进行简便的传力，便于构造及安装；各构件在工厂中完成加工、组装工作，不受限于不良天气的影响，建设周期较短，同时对生产和组装中的各工序都可进行有效管控，提高了幕墙的质量与整体性；幕墙单元的接口是纵横对插方式，能将单元变形及层间变位吸收；在施工现场安装时，不需室外操作，更加安全；不需要在各单元间的接缝处注胶，有利于环保。
单元式幕墙构造要点解析
单元式幕墙构造要点解析
单元式幕墙是有结构的，使用金属框架，填充装配玻璃封闭在内。
它具有良好的密封性能，耐久性，和可靠性，是一种常用的建筑窗户。
因此，熟练正确地构造单元式幕墙是一项重要的技能，下面我将就构造要点进行解析。
首先，需要确定好框架的尺寸和位置，放置好支撑件来固定框架，再加以定位，确保整个系统的强度，以便顺利安装玻璃。
其次，应根据实际情况，选择适当的框架材料，可以是铝板、塑料板、不锈钢等，要考虑幕墙的外观美观性，以及隔热，防水，耐风，抗裂等性能。
第三，在框架布置完成后，采用相应的密封产品，如聚氨脂胶等，将框架上的玻璃拼接在一起，以达到密封的效果。
最后，在完成组装之后，应安装美观的装饰件，如镶嵌物、吊饰、线缆等，以及电动遮阳设备，使整个系统更完整美观。
以上就是单元式幕墙构造要点的解析，建筑施工人员在构造时必须注意遵守规范，以确保系统正常，稳定可靠地工作，从而达到安全完善的施工效果。
单元式建筑幕墙设计处理重点
单元式建筑幕墙设计处理重点单元式幕墙单元件在工厂内加工制作，可以把玻璃、铝板或其它材料在加工厂内组装在一个单元件上，促进了建筑工业化程度。
单元式幕墙从楼层下方向上方安装能够和土建配合同步施工，大大缩短了工程周期，所以单元式幕墙越来越受到人们的亲睐。
1、单元式建筑幕墙关键设计处理1.1 水平缝设计因单元式建筑幕墙的施工安装须在建筑外围护墙处的室内，即幕墙单元的内侧进行，为了安装方便，单元式建筑幕墙的每块单元板上端应高出楼层一定高度，否则水平缝（即上下单元板块的接缝）就位于结构楼板处或以下部位，单元板块的就位、安装则人为地增大了难度。
《高层民用建筑设计防火规范》（GB50045-2001）规定：无窗间墙和窗槛墙高度小于0.8m的建筑幕墙应在每层楼板外檐设置耐火极限不低于1.00h、高度不低于0.8m的不燃烧实体裙墙或防火玻璃裙墙。
因此单元板块首尾铰接的水平缝设置在高出楼面0.8m以内时显然与规范不符，水平缝高出楼面须不小于0.8m。
1.2 垂直缝设计（1）当框架柱的边缘与楼板外端距离小于300mm时，垂直缝应避开柱的宽度范围，以便单元板块就位、安装时有相应的工作面。
（2）依据设计单位提供的建设工程项目的相关建筑图纸，采用与主体建筑变形缝相对应的尺寸、构造要求及材料做法，单元板块不得跨越主体建筑的变形缝。
（3）遇到防火墙时，应尽量将立缝（组合柱位置）设置于防火墙的中轴线上，以便幕墙与其间缝隙封堵收口。
依据确认的建筑外立面分格布置图，设计各单元规格、尺寸、材料做法及相应的规格、尺寸，单元的规格原则上越少越好，以便加工及现场安装时的通用互换。
1.3 防水系统节点设计单元式幕墙以往的系统设计中，单元横梁内外两腔由泄水孔直接连通彼此，其标高基本相同，一旦出现空气压力差，雨水则会受此影响通过泄水孔直接由外腔渗入内腔，一旦内腔中渗入雨水过多，则会经过内层密封胶条向室内渗漏。
而在单元式幕墙中采用有组织排水系统，不直接将外腔与内腔相互连通，而选择将横向排水槽设置于上单元横梁处，雨水渗入内腔后经泄水孔向横向排水槽注人，进而沿主梁外竖腔流向下层单元上横梁外腔，然后向外排出。
单元式幕墙的关键节点及施工技术
单元式幕墙的关键节点及施工技术幕墙是建筑外立面的一种重要构件，通过玻璃、铝合金型材等材料组合而成，用以对建筑物进行装饰、防水、隔热和隔音等功能。
而单元式幕墙则是现代建筑幕墙系统中的一种主要形式，具有安装便捷、材料加工精度高、外观美观等特点。
本文将对单元式幕墙的关键节点及施工技术进行介绍，希望能为相关从业人员提供一些参考和借鉴。
一、单元式幕墙的关键节点单元式幕墙的关键节点包括以下几个方面：幕墙结构、导杆系统、固定扣件、密封胶条等。
1. 幕墙结构幕墙结构是单元式幕墙的重要组成部分，其设计必须充分考虑到建筑结构的承重性能、抗风压、抗震等多种因素。
在实际施工中，需要对幕墙结构进行精确的设计和计算，确保其安全可靠。
2. 导杆系统导杆系统是单元式幕墙的支撑系统，能够有效地传递建筑自重和外部荷载，并将这些荷载传递到建筑主体结构上。
在安装导杆系统时，需要确保其连接牢固、安全可靠，以免出现意外事故。
3. 固定扣件固定扣件是单元式幕墙的连接件，用于连接幕墙结构与建筑主体结构，其性能直接影响到幕墙的整体安全性。
在选择固定扣件时，需要考虑其承载能力、耐腐蚀性能和使用寿命等方面的因素。
4. 密封胶条密封胶条是单元式幕墙的密封材料，能够有效地防止水汽和空气进入建筑内部，并保持幕墙的整体密封性能。
在施工过程中，需要注意密封胶条的选用和安装，确保其能够长期保持良好的密封效果。
二、单元式幕墙的施工技术单元式幕墙的施工技术包括以下几个方面：材料准备、加工制作、安装调试等。
1. 材料准备在进行单元式幕墙施工之前，需要对所需材料进行充分的准备工作，包括玻璃、铝合金型材、密封胶条等。
还需要准备好所需的施工工具和设备，如吊装设备、安装工具等。
2. 加工制作单元式幕墙的加工制作是关键的环节，需要对玻璃和铝合金型材进行精确的加工和制作，确保其尺寸和形状符合设计要求。
在加工制作过程中，需要注意保持材料的表面光洁度和正确的安装方式。
3. 安装调试单元式幕墙的安装调试是施工的重要环节，需要严格按照设计图纸和施工工艺要求进行操作。
单元式幕墙的关键节点及施工技术
单元式幕墙的关键节点及施工技术1. 引言1.1 单元式幕墙的定义单元式幕墙是一种外墙构造体系，由一系列独立的幕墙单元组成，每个单元都包含了玻璃、金属构件等材料。
这些单元预制于工厂内，然后运输到现场进行安装。
单元式幕墙通常由多层玻璃、密封胶和金属构件组成，其特点是结构简洁、安装方便、外观美观、保温隔热效果好。
单元式幕墙在建筑中起到了隔热保温、采光通风、防水防火等作用，同时也赋予建筑独特的外观设计。
单元式幕墙的设计和施工需要高度的精密度和标准化，以确保每个幕墙单元之间的连接紧密且防水。
而连接件的施工技术则是关键节点之一，它直接影响到幕墙整体结构的牢固性和密封性。
玻璃幕墙的施工技术主要包括玻璃清洁、切割、安装和密封等步骤，需要高超的技术和经验。
金属构件的安装技术也至关重要，需要工人具备精准的加工和安装技能，确保每个构件的质量和位置准确无误。
维护保养是单元式幕墙的长久发展所必须考虑的问题，及时的维护能够延长幕墙的使用寿命，保持建筑外观的美观度和性能。
无论是在现代建筑设计中还是在建筑施工过程中，单元式幕墙都扮演着重要的角色。
其独特的设计理念和施工技术不仅提高了建筑的功能性和美观度，也为建筑行业的发展注入了新的活力。
在未来，随着技术的不断发展和创新，单元式幕墙将会在建筑中扮演更加重要的角色，成为现代建筑的标志性元素之一。
1.2 单元式幕墙的特点单元式幕墙是建筑外立面的一种常见形式，具有以下几个特点：1. 美观大气：单元式幕墙采用模块化设计，外观整齐、统一，可以根据设计需求选择不同形状、颜色的幕墙板材，打造出各种风格的建筑外观，增加建筑的美感和现代感。
2. 耐久性强：单元式幕墙采用优质的材料制作，经过严格的工艺和处理，具有较强的抗风压、抗震、抗污染等性能，能够保持较长时间的美观和功能完好。
3. 隔热保温效果好：单元式幕墙通常由多层玻璃和隔热材料组成，具有良好的隔热保温效果，能有效减少建筑内外温差，提高建筑的节能性能。
玻璃幕墙工艺构造（单元式幕墙）、高清节点图
玻璃幕墙工艺构造（单元式幕墙）、高清节点图玻璃幕墙是由骨架、玻璃和附件三部分组成的(1)骨架。
由纵向立柱和横档组成，它是用来支撑玻璃、固定玻璃，并通过连接件与墙体结构相连。
它将玻璃的自重和风荷载及其他荷载传给主体结构，使玻璃与墙体结构连成一整体。
① 型钢骨架:型钢做玻璃幕墙的骨架，玻璃镶嵌在铝合金的框内，然后再将铝合金框与骨架固定。
型钢组合的框架，其网格尺寸的适当可适当加大，但对主要受弯构件，截面不能太小，挠度最大处宜控制在5mm以内。
否则将影响铝窗的玻璃安装，也影响幕墙的外观。
② 铝合金型材骨架：用特殊断面的铝合金型材作为玻璃幕墙的骨架，玻璃镶嵌在骨架的凹槽内，玻璃幕墙的立柱与主体结构之间，用连接板固定。
安装玻璃时，先在立柱的内侧上安铝合金压条，然后将玻璃放入凹槽内，再用密封材料密封。
支承玻璃的横梁略有倾斜，目的是排除因密封不严而流入凹槽的雨水，并将外侧盖封住。
(2)玻璃是建造玻璃幕墙的关键材料。
它直接制约幕墙的各项性能，同时也是幕墙艺术风格的主要体现者，因此选用玻璃是幕墙设计的主要内容，如果玻璃选用不当会产生相当严重的后果。
要根据使用要求分别选用孵化玻璃、吸热玻璃、钢化玻璃、热反射镀膜玻璃、低辐射镀膜玻璃以及由这些单层玻璃组合成的夹层玻璃和中空玻璃。
① 浮法玻璃：浮法玻璃生产的成型过程是在通入保护气体(N2及H2)的锡槽中完成的。
熔融玻璃从池窑中连续流入并漂浮在相对密度大的锡液表面上，在重力和表面张力的作用下，玻璃液在锡液面上铺开、摊平、形成上下表面平整、硬化、冷却后被引上过渡辊台。
辊台的辊子转动，把玻璃带拉出锡槽进入退火窑，经退火、切裁，就得到平板玻璃产品。
浮法与其他成型方法比较，其优点是：适合于高效率制造优质平板玻璃，如没有波筋、厚度均匀、上下表面平整、互相平行 ;生产线的规模不受成形方法的限制，单位产品的能耗低 ; 成品利用率高; 易于科学化管理和实现全线机械化、自动化，劳动生产率高;连续作业周期可长达几年，有利于稳定地生产;可为在线生产一些新品种提供适合条件，如电浮法反射玻璃、退火时喷涂膜玻璃、冷端表面处理等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单元式幕墙的结构系统及细节设计
张洪岩
中建八局第一建设有限公司,山东济南 250014
摘要：随着社会的发展和进步，高层建筑不断涌现，高层建筑多采用单元式幕墙。
因此，对单元幕墙系统的结构和现实生活的设计细节的关注是非常重要的。
本文主要介绍单元幕墙的结构系统和详细设计。
关键词：细节设计；结构；单元式幕墙；系统；
引言
建筑幕墙是集建筑设计、技术、功能和艺术于一体的键位外围护结构，作为一种高级建筑外墙，它备受建筑师和开发向的喜爱。
其中最具代表性的幕墙结构形式就是单元式幕墙。
幕墙单元工厂内加工制作易实现工业化生产，降低人工费用，控制单元质量；大量的加工制做、准备工作在工厂内完成，从而缩短幕墙现场施工周期和工程施工周期，为业主带来较大的经济效益和社会效益。
由于这些优点，单元式幕墙越来越多的被应用于高层建筑。
1 单元式幕墙结构自身的主要特点
单元幕墙一般使用的都是多道密封，提供比水幕墙相对较好的气密性能。
单元式的幕墙型材一般都是使用的密封三个条带，使其能够构成两个腔体，充分的对系统水密和气密性加以保障。
我们了解幕墙渗漏有三个要素：a）间隙; b）水; c）作用。
如果三个元素中的一个被处理的话，就不会发生泄漏。
通常使用单元式幕墙防水等静压原理。
使压力腔两侧的压力壁平衡，消除了三个元件在“作用”中的泄漏，特别是风压的作用。
虽然不能达到总泄漏的三个要素中的任何一个的目的，但可以采取措施使三个要素中的每一个对水密性的影响使其变的最小化。
不能消除水和幕墙的连接壁的外壁中的间隙。
只有当“动作”完成时，水不会通过消除“作用”而通过外壁间隙进入等压空腔。
间隙的内壁和压力的作用不能消除，特别是为了实现内壁不渗漏，必须使水的浸出小于内壁，这恰好发生在外壁（雨）效应，外墙，不能进入等压腔，内壁没有水，墙壁周围没有水，墙壁不会泄漏，使单元式幕墙部件不会插入房间里的水。
这种设计的核心原理是在
墙外（雨），使雨不能进入等压腔，到了水的内壁，在间隙周围，即在三个元件的内壁，以消除水泄漏因素实现整体幕墙接缝系统不泄漏。
单元式幕墙密封系统从a，c，d三个条形成，同时水密地设置排水孔。
然而，外壁达到满压是困难的，即使在有些情况下也不是，因此，应考虑雨帘（外壁）必须有几次偶然漏水的机会，使其已渗透等压腔水被及时排放到外面。
因此，单元幕墙防水结构往往设计成防止大量雨水渗入墙体，少量雨水进入压力室可及时排放，使水浸漏小于内壁，在内壁清楚渗漏三要素里的水的因素，从而令雨水的渗漏不会进入室内。
2 单元式幕墙系统设计形式
如果只是在竖料截面的设计形式去进行区分，能够分为两类，一种是公母料系统；一是双母料的系统。
这里提到的公母料系统，主要指的是单元左右两个主要的受力型材，公料的设计成带几截悬伸臂，母料的设计主要是呈现出带几个凹槽的腔体。
现场进行安装的时候公料的悬伸臂插到母料的凹槽里，二者一起进行受力，地域外部的风压。
当前我国的很多单元式的幕墙使用的都是公母料的系统。
这里提到的双母料系统，
主要指的是单元两边的主要的受力型材，截面都是相同，都是有着几个凹槽腔体的母料。
在现场进行安装完成一个相关的单元之后，把一种有着橡胶条自身的小铝棒插到单元的一边，同时还可以悬跳出一些，这样就可以很方便的去和附近的单元进行安装，伸到附近单元的母料腔体中。
双母料的系统在受力还不需要对其相同的受力加以考虑的，带有橡胶条的铝棒起到的只是密封
的作用。
单元式幕墙从材料的垂直部分可分为薄壁部分和开口的封闭部分。
设计为开放横截面，在生产单元组箱方面更为方便，但开口的薄壁部分由于横向不稳定，使其能够承受应力折扣，因此也增加了壁厚并增加了成本。
通常薄壁段在项目中的许多部分需要加入钢罐等加工工艺来满足强度要求，将带来其他成本。
有时因为加强带来结构性冲突，那么就需处理其它新出现的问题。
笔者认为，假如要强化的部位有很多，为降低制作工艺自身的复杂性，可以把截面设计为闭口的腔体，这样只是简单的提升了材料的成本。
并且能够想尽可量降低增加材料的成本，选择封闭一部分的方式，例如封闭前半部分的腔体或者是后半部分的腔体，其余的部分可以让其敞开，通常一个闭口腔的截面占到了整体面积的三分之一，应力打
折的比较少，基本上可以进行计算通过。
3 细节设计
3.1 材料选择
设计的细节反映在材料的选择上。
例如，幕墙设计将涉及大量的橡胶设计。
在首先磨损槽或安装后不同方式考虑需要将橡胶条设计成不同的截面，不同的硬度。
与结构粘合剂接触的橡胶条优选是EPDM，并且在接缝处与密封剂接触的橡胶条优选是
硅橡胶。
将窗周边的一圈橡胶条进行开启适合使用氯丁橡胶。
在选择不锈钢的材料时，根据不同场合的使用标记其材料。
一般用于和室外的空气进行接触，选择更高级的不锈钢，它自身有着很好的耐腐蚀性好。
有许多幕墙的外墙接缝不是胶水，所以水汽可以通过幕墙。
考究的方式在其中设置一道密封的防水，能够适宜铝板或者是镀锌板组成，而外幕墙和防水板
彼此适宜用到的固定码件应该适宜铝或者是不锈钢的材料。
3.2 支座安装
单元式幕墙轴承有很多方式，根据现场结构可分为横向安装和地面安装两种。
具体
设计不同，原则上要对三维调整加以实现，施工方便，方便安装工人作为基本，留有充分的操作的空间。
3.3系统的防水设计
在单元式的幕墙系统进行设计的时候，对于型材断面进行设计十分主要，它不但对单元式幕墙自身的安全性还有工艺性有着决定作用，并且还对单元式幕墙自身的水密性以及气密性进行决定。
型材的断面
尽管不可以是保持固定不变的，可是其对于断面的设计还应该是有规律的，同时还需要把其安全性，工艺性以及结构防水进行考虑。
单元式的幕墙主要是对板块的上下左右对插去形成系统的拼接，在四个板块进行交叉的“十”字路口位置把构成一个内外贯穿的孔洞，一定要对这一孔洞予以严密的封堵以保障系统自身的水密性以及气密性。
在对系统进行设计的时候，适宜疏堵融合的设计观念来完成系统的防水设计。
在竖向的龙骨上可以设置三道密封线，幕墙的外表面的一些漏水能够穿过第一道的密封线，进到单元的幕墙的等压腔，适宜合理的结构设计，使
其进入到等压腔的水会被合理的排出，然后使其继续进入室中的能力，使其符合阻水的目的。
3.4组合板块
单元板有时可以设计成两个单元板组合成一个复合板，如上海目前全球金融中心最高的建筑是采用这种方法。
垂直材料的中间锁定在一起，现场不给予对插，可是需要支座固定去挂点。
适宜这样的形式一定要事先去对现场的安装条件进行考虑。
假如运输还有安装的条件许可，那么可以很好的对工作效率加以提示，明显的使得安装的速度加快。
有一些时候，转角的板块也可以被做成组以及单元，可是还是应该按照现场的施工条件去对其组合单元进行考虑，或者是适宜转角对插竖料。
3.5擦窗机销座
在单元式幕墙设计过程中应该对以后的窗清机销座的设置进行考虑。
一些设计将其安装在梁上，使得就对横料提示可一个荷载，这种载荷还是额外的载荷，并且对其自身的弯曲应力有所提示。
笔者认为最为适宜的做法是，在横料的罩板上进行开洞，隐框幕墙则可以适宜横料去对胶缝位置进行开洞，对擦窗机销座连结在一个和竖料相互链接的厚角铝上方，直接把额外的荷载去传导到竖料上面。
结束语
总之，设计的细节涉及到结构，造型，材料等多方面的知识，同时有很多是在这里都不能够详细去一一描述的。
通常细节的设计决定了整个幕墙的质量，质量的细节设计体验从丰富到完善和不断改进从失败到总结在进行改进。
也许并不是每个项目我们都能做的完美，但只要力求完美，下一个就会做的更好。
参考文献
[1]JG 3035—1996 《建筑幕墙》.
[2]赵西安.建筑幕墙工程手册（上册）,2012
[3]JGJ 102—2003 《玻璃幕墙工程技术规范》.。
