LLC谐振变换器
《2024年基于LLC谐振的双向全桥DC-DC变换器的研究》范文
《基于LLC谐振的双向全桥DC-DC变换器的研究》篇一一、引言随着电力电子技术的快速发展，DC-DC变换器在电力系统中扮演着越来越重要的角色。
其中，基于LLC（L-C-C）谐振的双向全桥DC-DC变换器因其高效率、低电压电流应力、软开关等优点，在新能源汽车、可再生能源系统、储能系统等领域得到了广泛应用。
本文旨在研究基于LLC谐振的双向全桥DC-DC变换器的工作原理、设计方法及性能分析。
二、LLC谐振的基本原理LLC谐振变换器是一种采用电感（L）、电容（C）和电容（C）谐振的DC-DC变换器。
其基本原理是利用谐振电路中的电感和电容进行能量传递，通过调节谐振频率和输入电压来实现输出电压的稳定。
在LLC谐振变换器中，全桥电路用于实现能量的双向传递。
三、双向全桥DC-DC变换器的设计3.1 拓扑结构双向全桥DC-DC变换器主要由两个全桥电路、谐振电感、谐振电容以及整流电路等部分组成。
其中，两个全桥电路分别负责能量的输入和输出，通过控制开关管的通断来实现能量的传递。
3.2 设计步骤设计双向全桥DC-DC变换器时，首先需要根据应用需求确定输入输出电压范围、功率等级等参数。
然后，根据参数选择合适的电感、电容等元件，并确定谐振频率。
接着，设计全桥电路的开关管和控制策略，以保证能量的高效传递。
最后，进行仿真和实验验证，对设计进行优化。
四、性能分析4.1 效率分析LLC谐振的双向全桥DC-DC变换器具有高效率的特点。
在谐振状态下，开关管的电压电流应力较低，损耗较小。
此外，软开关技术进一步降低了开关损耗，提高了整体效率。
4.2 稳定性分析该变换器具有较好的输入输出电压稳定性。
通过调节谐振频率和输入电压，可以实现输出电压的快速调整和稳定。
此外，双向全桥电路的设计使得能量可以在两个方向传递，提高了系统的灵活性和可靠性。
五、实验验证及结果分析为了验证基于LLC谐振的双向全桥DC-DC变换器的性能，我们搭建了实验平台并进行了一系列实验。
LLC谐振变换器的原理说明

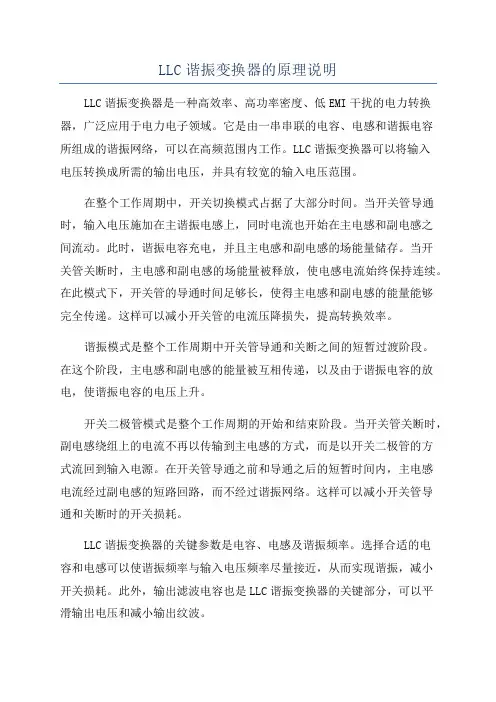

LLC谐振变换器的原理说明LLC谐振变换器是一种高效率、高功率密度、低EMI干扰的电力转换器，广泛应用于电力电子领域。
它是由一串串联的电容、电感和谐振电容所组成的谐振网络，可以在高频范围内工作。
LLC谐振变换器可以将输入电压转换成所需的输出电压，并具有较宽的输入电压范围。
在整个工作周期中，开关切换模式占据了大部分时间。
当开关管导通时，输入电压施加在主谐振电感上，同时电流也开始在主电感和副电感之间流动。
此时，谐振电容充电，并且主电感和副电感的场能量储存。
当开关管关断时，主电感和副电感的场能量被释放，使电感电流始终保持连续。
在此模式下，开关管的导通时间足够长，使得主电感和副电感的能量能够完全传递。
这样可以减小开关管的电流压降损失，提高转换效率。
谐振模式是整个工作周期中开关管导通和关断之间的短暂过渡阶段。
在这个阶段，主电感和副电感的能量被互相传递，以及由于谐振电容的放电，使谐振电容的电压上升。
开关二极管模式是整个工作周期的开始和结束阶段。
当开关管关断时，副电感绕组上的电流不再以传输到主电感的方式，而是以开关二极管的方式流回到输入电源。
在开关管导通之前和导通之后的短暂时间内，主电感电流经过副电感的短路回路，而不经过谐振网络。
这样可以减小开关管导通和关断时的开关损耗。
LLC谐振变换器的关键参数是电容、电感及谐振频率。
选择合适的电容和电感可以使谐振频率与输入电压频率尽量接近，从而实现谐振，减小开关损耗。
此外，输出滤波电容也是LLC谐振变换器的关键部分，可以平滑输出电压和减小输出纹波。
总之，LLC谐振变换器通过谐振网络实现高效率的电能转换。
它的原理基于谐振和能量传输，通过合理选择电容和电感，以及实现合适的工作模式，可以实现高功率密度和低EMI干扰的转换器设计。
半桥LLC谐振变换器介绍

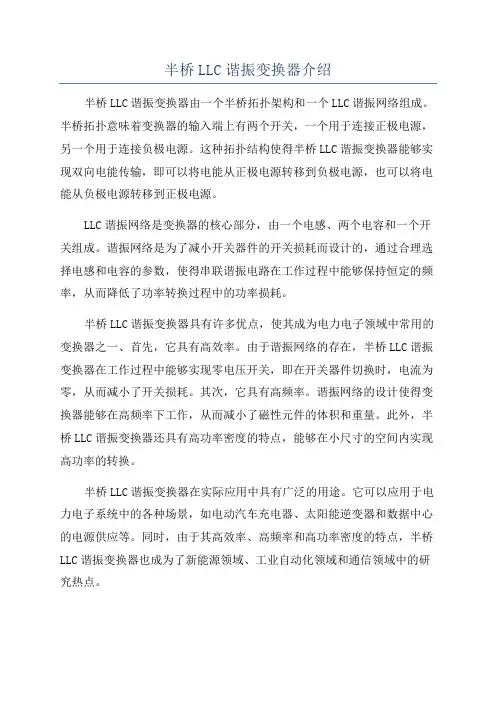

半桥LLC谐振变换器介绍半桥LLC谐振变换器由一个半桥拓扑架构和一个LLC谐振网络组成。
半桥拓扑意味着变换器的输入端上有两个开关，一个用于连接正极电源，另一个用于连接负极电源。
这种拓扑结构使得半桥LLC谐振变换器能够实现双向电能传输，即可以将电能从正极电源转移到负极电源，也可以将电能从负极电源转移到正极电源。
LLC谐振网络是变换器的核心部分，由一个电感、两个电容和一个开关组成。
谐振网络是为了减小开关器件的开关损耗而设计的，通过合理选择电感和电容的参数，使得串联谐振电路在工作过程中能够保持恒定的频率，从而降低了功率转换过程中的功率损耗。
半桥LLC谐振变换器具有许多优点，使其成为电力电子领域中常用的变换器之一、首先，它具有高效率。
由于谐振网络的存在，半桥LLC谐振变换器在工作过程中能够实现零电压开关，即在开关器件切换时，电流为零，从而减小了开关损耗。
其次，它具有高频率。
谐振网络的设计使得变换器能够在高频率下工作，从而减小了磁性元件的体积和重量。
此外，半桥LLC谐振变换器还具有高功率密度的特点，能够在小尺寸的空间内实现高功率的转换。
半桥LLC谐振变换器在实际应用中具有广泛的用途。
它可以应用于电力电子系统中的各种场景，如电动汽车充电器、太阳能逆变器和数据中心的电源供应等。
同时，由于其高效率、高频率和高功率密度的特点，半桥LLC谐振变换器也成为了新能源领域、工业自动化领域和通信领域中的研究热点。
总之，半桥LLC谐振变换器是一种高效率、高频率和高功率密度的电力电子变换器。
它由半桥拓扑架构和LLC谐振网络组成，能够实现双向电能传输。
在实际应用中，半桥LLC谐振变换器具有广泛的用途，被广泛应用于各种电力电子系统中。
llc谐振变换器工作原理及作用

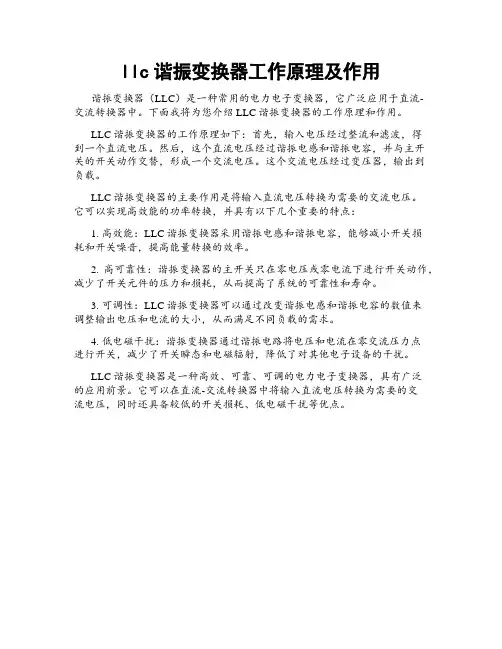

llc谐振变换器工作原理及作用
谐振变换器（LLC）是一种常用的电力电子变换器，它广泛应用于直流-
交流转换器中。
下面我将为您介绍LLC谐振变换器的工作原理和作用。
LLC谐振变换器的工作原理如下：首先，输入电压经过整流和滤波，得
到一个直流电压。
然后，这个直流电压经过谐振电感和谐振电容，并与主开
关的开关动作交替，形成一个交流电压。
这个交流电压经过变压器，输出到
负载。
LLC谐振变换器的主要作用是将输入直流电压转换为需要的交流电压。
它可以实现高效能的功率转换，并具有以下几个重要的特点：
1. 高效能：LLC谐振变换器采用谐振电感和谐振电容，能够减小开关损
耗和开关噪音，提高能量转换的效率。
2. 高可靠性：谐振变换器的主开关只在零电压或零电流下进行开关动作，减少了开关元件的压力和损耗，从而提高了系统的可靠性和寿命。
3. 可调性：LLC谐振变换器可以通过改变谐振电感和谐振电容的数值来
调整输出电压和电流的大小，从而满足不同负载的需求。
4. 低电磁干扰：谐振变换器通过谐振电路将电压和电流在零交流压力点
进行开关，减少了开关瞬态和电磁辐射，降低了对其他电子设备的干扰。
LLC谐振变换器是一种高效、可靠、可调的电力电子变换器，具有广泛
的应用前景。
它可以在直流-交流转换器中将输入直流电压转换为需要的交
流电压，同时还具备较低的开关损耗、低电磁干扰等优点。
dcdc中llc谐振变换器工作原理
dcdc中llc谐振变换器工作原理
LLC谐振变换器是一种常用的高频变换器，其工作原理如下：
1.输入电压加工作在非导通状态的功率开关管（如MOSFET）并接入电感Lr，产生电流。
2.当MOSFET导通时，电感Lr储存了能量，这时MOSFET截止且电容C输出电压被输出。
3.MOSFET截至后，电感Lr和电容C形成一个谐振电路。
谐
振电路中的能量开始通过二极管D输出。
4.当谐振电路中的能量完全输出后，再次触发MOSFET的导
通操作，使得新一轮的能量传输开始。
LLC谐振变换器的工作原理遵循以下几点特点：
1.谐振电路要求电感Lr和电容C的谐振频率与输入电压的频
率相同，以实现高效能量传输。
2.通过合理调整开关频率和占空比，可以实现谐振电路中能量
的最大化输出。
3.LLC谐振变换器采用谐振方式工作，能够实现高效能量转换
和低损耗。
4.通过控制开关管的导通和截止状态，可以实现输出电压的稳
定调节。
综上所述，LLC谐振变换器利用谐振电路的特性，实现了高效能量转换和稳定调节的功能。
LLC谐振变换器参数设计精品

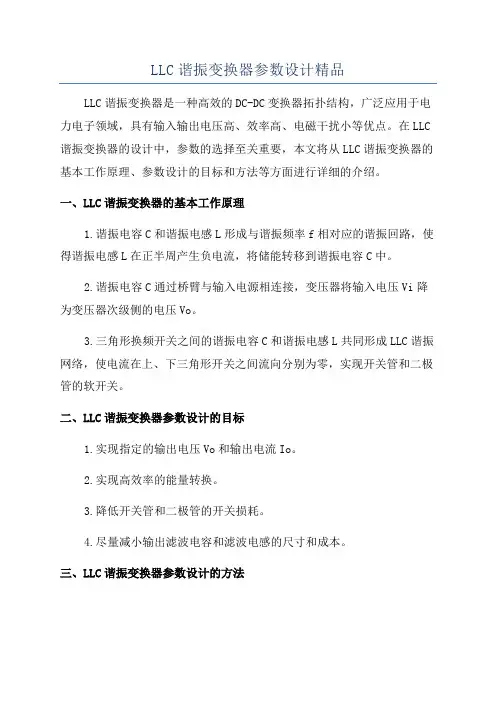

LLC谐振变换器参数设计精品LLC谐振变换器是一种高效的DC-DC变换器拓扑结构，广泛应用于电力电子领域，具有输入输出电压高、效率高、电磁干扰小等优点。
在LLC 谐振变换器的设计中，参数的选择至关重要，本文将从LLC谐振变换器的基本工作原理、参数设计的目标和方法等方面进行详细的介绍。
一、LLC谐振变换器的基本工作原理1.谐振电容C和谐振电感L形成与谐振频率f相对应的谐振回路，使得谐振电感L在正半周产生负电流，将储能转移到谐振电容C中。
2.谐振电容C通过桥臂与输入电源相连接，变压器将输入电压Vi降为变压器次级侧的电压Vo。
3.三角形换频开关之间的谐振电容C和谐振电感L共同形成LLC谐振网络，使电流在上、下三角形开关之间流向分别为零，实现开关管和二极管的软开关。
二、LLC谐振变换器参数设计的目标1.实现指定的输出电压Vo和输出电流Io。
2.实现高效率的能量转换。
3.降低开关管和二极管的开关损耗。
4.尽量减小输出滤波电容和滤波电感的尺寸和成本。
三、LLC谐振变换器参数设计的方法1.谐振频率f的选择：谐振频率f的选择应考虑输入电压的范围和输出电流的动态响应。
一般来说，谐振频率应选择在几十千赫兹到几百千赫兹之间，以获得较高的效率和较小的谐振元件尺寸。
2.谐振电容C的选择：谐振电容C的选择应考虑谐振频率和谐振电感L。
一般来说，谐振电容C应选择为电感L的倒数乘以4π的平方，即C=1/(4π^2f^2L)。
此外，还需要考虑电容的电压和电流容量。
3. 谐振电感L的选择：谐振电感L的选择应考虑输入电压Vi的范围和输出电流Io的需求。
一般来说，谐振电感L的值应大于输出电流Io除以开关频率fs的一半，即L>Io/(2fs)。
此外，还需要考虑电感的饱和电流和电感的频率特性。
4.变压器参数的选择：变压器的参数包括变比、漏感和绕组电阻。
变比的选择应根据输入电压Vi和输出电压Vo的比值，以及功率变换的需求。
漏感的选择应考虑谐振频率和输入电压的范围，以降低谐振电容C的尺寸。
llc谐振式变换器的工作原理. -回复
llc谐振式变换器的工作原理. -回复LLC谐振式变换器是一种常见的电源转换器，具有高效率、低噪声和小体积等优点，被广泛应用于电子设备中。
本文将详细介绍LLC谐振式变换器的工作原理。
LLC谐振式变换器由三个主要组件组成：谐振电感(L)，谐振电容(C)，和LLC谐振变压器。
在详细介绍LLC谐振式变换器的工作原理之前，需要先了解一些基本概念。
1. LLC谐振变换器的输入电源：LLC谐振变换器通常使用直流电压输入，例如来自电池或电网的直流电压。
2. 调制信号：LLC谐振变换器的控制信号来自于调制器，调制器的任务是根据电路的工作状态产生恰当的驱动信号。
3. 开关管：LLC谐振变换器中使用开关管作为开关元件，可以是MOSFET 或IGBT等。
在了解这些基本概念后，我们可以进一步探讨LLC谐振式变换器的工作原理。
LLC谐振式变换器的工作原理如下：第一步：输入电源向LLC谐振变换器的输入端供应直流电压。
输入电源通常需要一个整流器将交流电转换为直流电。
第二步：通过调制器，控制信号发送给开关管。
调制器将根据LLC谐振变换器的输出需求产生正确的调制信号。
第三步：根据控制信号，开关管的状态改变。
当控制信号处于高电平时，开关管导通，输入电源的直流电流通过LLC谐振变换器的谐振电感。
第四步：当开关管导通时，谐振电感和谐振电容会构成一个谐振回路。
在谐振回路中，电流和电压会周期性地振荡。
第五步：谐振回路中的电流通过LLC谐振变压器的初级线圈。
第六步：通过互感作用，LLC谐振变压器的次级线圈中产生相应的电压信号，供给输出负载。
第七步：反馈回路中的控制器检测输出电压，并根据需要调整控制信号的幅值和频率。
第八步：基于反馈回路的控制信号，调制器决定开关管何时导通和何时关断。
这种反馈机制确保输出电压稳定，并适应负载变化。
通过这些步骤，LLC谐振式变换器可以实现对电源的高效转换。
谐振回路的设计和调整可以确保电流和电压之间的相位差最小化，从而最大限度地提高系统的效率。
LLC谐振变换器的设计要素
LLC谐振变换器的设计要素1.变换器的拓扑结构：LLC谐振变换器由电感（L）、电容（C）和电流驱动器（D）组成。
在设计过程中需要选择合适的元器件，并确定它们的布局和连接方式。
2.谐振频率：谐振频率是LLC谐振变换器的一个重要参数，它决定了变换器的输出特性和性能。
在设计过程中需要选择合适的电感和电容，以使得变换器在所需的谐振频率下运行。
3.功率转换效率：功率转换效率是衡量LLC谐振变换器性能的重要指标，设计过程中需要考虑如何提高功率转换效率。
例如，可以通过选择合适的开关频率和谐振频率，以及优化电路元件和控制算法来实现。
4.输入和输出电压：LLC谐振变换器能够实现从输入电压到输出电压的转换，设计过程中需要确定所需的输入和输出电压，并选择合适的电路元件和控制策略来实现所需的电压转换。
5.控制策略：LLC谐振变换器的控制策略对其性能和稳定性有重要影响。
在设计过程中需要选择合适的控制策略，例如经典的固定频率脉宽调制控制（PWM）或基于频率调制的控制（FM）。
6.电路保护：在设计LLC谐振变换器时，还需要考虑电路保护措施，以防止可能的故障或异常情况对电路元件和系统的损害。
例如，可以通过使用过流保护、过温保护和电压保护等措施来增强电路的可靠性和安全性。
7.噪声和EMI：LLC谐振变换器在工作过程中会产生噪声和电磁干扰（EMI），这可能对其他电子设备造成干扰并影响系统性能。
在设计过程中需要采取适当的措施来减少噪声和EMI，例如使用滤波器和屏蔽材料等。
8.温度管理：高功率LLC谐振变换器会产生大量热量，因此在设计过程中需要考虑温度管理措施，以防止温度过高对电路元件和系统性能造成损害。
这可以通过使用散热器、风扇和热管等散热措施来实现。
综上所述，LLC谐振变换器的设计要素包括变换器拓扑结构、谐振频率、功率转换效率、输入和输出电压、控制策略、电路保护、噪声和EMI、温度管理等。
通过合理选择元器件、优化电路布局和控制算法，可以实现高效率、稳定运行和安全可靠的LLC谐振变换器设计。
全桥llc谐振变换器工作原理
全桥llc谐振变换器工作原理
嘿！今天咱们来聊聊全桥LLC 谐振变换器工作原理呀！
哎呀呀，这全桥LLC 谐振变换器啊，那可真是个神奇的东西呢！它在电力电子领域里发挥着重要的作用呀！
首先呢，咱们得搞清楚啥是谐振？简单说呀，就是电路中的电感和电容相互作用，产生一种特殊的电流和电压变化。
那在全桥LLC 谐振变换器里，这种谐振现象就特别关键啦！
这全桥结构是咋回事呢？哇！就是有四个开关管组成的桥臂呀！通过控制这些开关管的导通和关断，来实现电能的转换呢。
再说说LLC 这部分。
这里面的L 就是电感，C 就是电容。
它们之间的相互配合，使得变换器能够实现高效的能量传输。
你说神奇不神奇呀？
在工作的时候，开关管的导通和关断时机可是非常重要的哟！如果时机不对，那效率可就大打折扣啦！而且呀，这谐振频率也得好好把控，不然整个系统就乱套了呢！
那为啥要用全桥LLC 谐振变换器呢？因为它有好多优点哇！比如说，它的效率高，能节省能源；还有就是它的输出电压稳定，这对于很多电子设备来说可是至关重要的呢！
不过呢，设计和调试全桥LLC 谐振变换器可不是一件容易的事儿哟！需要考虑很多因素，像元件的参数选择、控制策略的制定等等。
总之哇，全桥LLC 谐振变换器工作原理可不简单，但是一旦掌握了它，就能在电力电子领域大展身手啦！你是不是也对它有了更浓
厚的兴趣呢？。
LLC谐振变换器参数计算
LLC变换器谐振参数计算1概述现有的LLC设计是基于基波分析(FHA)进行的，就是说，谐振槽输入的方波中，只有开关频率的基波在传输能量，其他高次谐波忽略不计。
按基波分析法，在一个开关周期中，电感L m一直在参与谐振。
图1所示是全桥LLC在f s<f r的谐振槽电流波形。
t0~t1期间，L m被钳位在NV o，只有L r、C r参与谐振。
t1~t2期间，变压器副边断开，L m参与谐振。
所以基波分析法用于LLC有误差， f s离f r越远误差越大。
在输入掉电、输出有“保持时间”要求的场合，希望能精确计算出LLC最低输入电压对应的最低开关频率，以便设置最低频率限制，确保LLC谐振槽始终工作在感性区域，而非容性区域。
这时，由于f s≪f r，使用基波分析法算出的最低频率会有很大的误差。
图1 全桥LLC以及谐振槽电流波形，f s<f rf s>f r L m NV o t0~t1L r C rV in−NV o t1~t2V in+NV o分析f s>f rLLC进入轻载打嗝的频率。
图2 LLC谐振槽电流，f s>f r本文基于根轨迹法对LLC谐振变换器进行了详细的分析，讲解了谐振参数的设计、以及开关频率的精确计也就确定了。
L m参与谐振算。
根据本文的分析可以知道，最低开关频率相对于谐振频率的比率定好后，K=L mL r时，谐振槽电流I r等于流经L m的电流I m，I m的大小决定了谐振参数。
MOS能否实现ZVS开通，不仅取决于上下管换相时的I m，还受制于此时L m的电压是否被钳位。
基于本文介绍的方法编制了LLC设计的Mathcad计算单，并有LLC仿真电路配合大家的设计，该仿真电路可以在Pspice-for-TI环境下运行。
Pspice-for-TI可以从TI网站免费下载。
2谐振槽的根轨迹对于图3所示的LC谐振电路，如果以谐振电容电压v C(t)为横坐标、R0i L(t)为纵坐标，电流和电压变化的轨迹是一个圆：V m2=(R0i L(t))2+(v C(t)−V tank)2，V tank是谐振槽电压、i L(t)是谐振电感电流，v C(t)是谐振电容电压，V m是电容上电压其中：R o=√L rC r的波动幅值。
3相llc谐振变换器计算原理
3相LLC谐振变换器计算原理引言在现代电力系统中，L L C谐振变换器作为一种高效且可靠的电力转换器，被广泛应用于各种电子设备和工业领域。
本文将介绍3相L LC谐振变换器的计算原理，并详细解释其工作原理和性能分析。
1.谐振变换器的基本概念谐振变换器是一种利用谐振电路实现电力转换的装置。
相比传统的硬开关变换器，谐振变换器具有功率损耗小、效率高以及电磁干扰低等优点。
在电力转换中，L LC谐振变换器是一种常见的谐振变换器类型。
2. 3相LL C谐振变换器的结构和工作原理2.1结构3相LL C谐振变换器由三个相互耦合的电感、三个谐振电容和三个开关管组成。
其中，开关管用于控制电路的开关状态，电感用于储存能量，谐振电容用于产生谐振效应。
2.2工作原理首先，在1相的周期内，开关管S1和S2打开，S3关闭，此时电容C1充电，电感L1储存能量。
当电容C1充电到一定程度时，开关管S1和S2关闭，S3打开，此时电容C1开始放电，从而激发电感L1和电感L3产生谐振。
这一过程重复3相周期。
3. 3相LL C谐振变换器的计算原理为了正确设计和优化3相L L C谐振变换器，需要进行一系列计算并满足特定的电路参数要求。
以下是常见的计算原理和步骤：3.1电感选择电感的选择是基于输出功率、输入电压和输出电压等参数进行的。
首先，计算所需的电感值，考虑谐振频率和电路的谐振条件。
然后，根据选定的电感值，计算其允许的最大电流和磁芯的直径尺寸。
3.2谐振电容选择谐振电容的选择是根据谐振频率和电感值来确定的。
首先，计算所需的谐振电容值，然后根据选定的电容值，确定电容的额定电压和尺寸。
3.3谐振电感和电容的耦合系数选择谐振电感和电容之间的耦合系数对LL C谐振变换器的性能有重要影响。
通过选择合适的电感和电容耦合系数，可以有效提高变换器的效率和稳定性。
3.4开关管参数计算开关管的参数计算包括导通和关断时的电流、功率损耗以及开关频率等。
通过合理选择开关管的类型和规格，可以满足谐振变换器的性能要求。
llc谐振变换器作用
llc谐振变换器作用LLC谐振变换器是一种常用的电力电子变换器，其主要作用是将直流电压转换为交流电压。
它通过控制开关器件的开关周期和占空比，实现了对输出电压的调节和控制。
LLC谐振变换器具有工作稳定、效率高、输出纹波小等优点，因此在许多领域得到了广泛的应用。
LLC谐振变换器的基本结构由谐振电容C、谐振电感L和谐振电阻R 组成。
当输入电压施加在谐振电容上时，谐振电感和谐振电容之间会形成谐振回路。
在谐振回路中，谐振电感的电流会随着时间的变化而变化，从而产生电磁能量。
通过控制开关器件的开关周期和占空比，可以调节谐振回路中的电流和能量的流动，进而实现对输出电压的调节和控制。
LLC谐振变换器的工作原理是利用谐振电感和谐振电容之间的能量交换来实现电压转换。
当开关器件关闭时，谐振电感中的电流会通过二极管流向输出端，从而保持输出电压的稳定。
当开关器件打开时，谐振电感中的电流会通过谐振电容流回输入端，从而形成谐振回路。
谐振回路中的能量交换会产生一定的电压波动，这也是LLC 谐振变换器输出电压波动的主要原因之一。
LLC谐振变换器的工作频率通常在几十千赫兹到几百千赫兹之间。
在实际应用中，通过调节开关器件的开关周期和占空比，可以实现对输出电压的精确调节和控制。
此外，LLC谐振变换器还具有快速响应、抗干扰能力强等特点，适用于各种工况和负载要求。
LLC谐振变换器在电力电子领域具有广泛的应用。
例如，在电力系统中，LLC谐振变换器可以将直流电压转换为交流电压，以满足电力系统对不同电压等级的需求。
在电动汽车充电桩中，LLC谐振变换器可以将交流电压转换为直流电压，以满足电动汽车的充电需求。
此外，LLC谐振变换器还广泛应用于太阳能发电系统、风力发电系统等可再生能源领域，以实现能量的高效转换和利用。
LLC谐振变换器作为一种常用的电力电子变换器，具有工作稳定、效率高、输出纹波小等优点，被广泛应用于各个领域。
通过控制开关器件的开关周期和占空比，LLC谐振变换器可以实现对输出电压的精确调节和控制，满足不同负载和工况的需求。
《LLC谐振变换器》课件
LLC谐振变换器结构简单，易于集成到小型 电路中，方便设备的生产和维护。
LLC谐振变换器的应用领域
01
02
03
通信电源
LLC谐振变换器具有较高 的能量转换效率和宽输入 输出电压范围，适用于通 信设备的电源供应。
电力电子设备
LLC谐振变换器可以应用 于各种电力电子设备中， 如电机控制器、逆变器等 ，提供高效的电能转换。
01
可靠性优化实例
采用高品质的元件和严格的筛选标准， 加强散热设计和过载保护，提高LLC谐 振变换器的可靠性。
02
03
可靠性优化效果
通过可靠性优化，LLC谐振变换器的平 均故障间隔时间（MTBF）可提高数倍 ，甚至达到数千小时以上。
05
LLC谐振变换器的实验验 证与结果分析
LLC谐振变换器的实验平台搭建
数字控制算法
通过微控制器或数字信号处理器实现控制算法，具有 高精度和灵活性的优点，但实时性相对较差。
混合控制算法
结合模拟和数字控制算法，根据系统需求选择合适的 实现方式。
04
LLC谐振变换器的优化设 计
LLC谐振变换器的效率优化
效率优化方法
通过改进电路拓扑、优化元件参数、采用软开关技术等手段，提高 LLC谐振变换器的效率。
电压控制策略
混合控制策略
通过检测输出电压，调整变换器的开 关频率或占空比，以实现输出电压的 稳定。
结合电压和电流控制策略，以实现更 优的控制效果。
电流控制策略
通过检测变换器的输入或输出电流， 调整开关频率或占空比，以实现电流 的恒定控制。
LLC谐振变换器的调制技术
脉冲宽度调制（PWM）
通过调节开关的占空比，控制输入到LLC谐振变换器的能量，从而 调节输出电压或电流。
双向llc谐振变换器工作原理
双向llc谐振变换器工作原理小伙伴，今天咱们来唠唠这个双向LLC谐振变换器的工作原理，可有趣啦。
咱先来说说啥是LLC谐振变换器吧。
你可以把它想象成一个超级聪明的小助手，专门负责电能的转换呢。
这个LLC呀，有三个主要的元件，就像三个小伙伴一起合作，它们是电感（L）、电容（C），还有一个电感（L），所以就叫LLC啦。
这几个元件凑在一起，可不是瞎玩的，它们之间会产生一种特殊的关系，就叫谐振。
这谐振啊，就像是它们三个在唱一首和谐的歌，频率都对上了，可美妙了。
那这个谐振有啥用呢？这用处可大了去了。
当电路发生谐振的时候，电能在这几个元件之间来回穿梭，就像小朋友在游乐园里玩滑梯一样，特别顺畅。
这种顺畅就带来了一个超级棒的效果，那就是可以让变换器的效率变得特别高。
你想啊，电能传输的时候没有什么阻碍，就像汽车在宽阔的高速公路上飞驰，损耗自然就小啦。
现在咱们再来说说这个双向是怎么回事。
双向就像是这个变换器有两个小脸蛋，一边能把电能从一个地方送到另一个地方，另一边呢，还能把电能再送回来。
比如说，在一些储能系统里，电能可能要从电网充到电池里，这就是一个方向。
等电池里的电要用到电器上或者再送回电网的时候，这个双向LLC谐振变换器就能把电能按照另一个方向传送啦。
这就像一个小快递员，不仅能把包裹从A地送到B地，还能把B 地的东西再带回A地呢。
那它具体是怎么实现这个双向转换的呢？当电能从一个方向传输的时候，比如说从电源到负载。
电源先给电路提供一个电压，这个电压会让谐振电路里的电流开始按照谐振的频率流动。
这时候，电感和电容就开始它们的表演啦。
电感像是一个小管家，它会储存电能，还会控制电流的变化，不让电流一下子变得太大或者太小。
电容呢，就像是一个小水库，它可以储存电荷，也能在需要的时候释放电荷。
通过它们的合作，电能就可以顺利地到达负载啦。
当电能要反向传输的时候，情况有点类似，但又有点不同哦。
负载那边的电能会进入这个变换器，然后同样在谐振电路里折腾。
全桥llc谐振变换器原理
全桥llc谐振变换器原理全桥LLC谐振变换器1. 介绍•谐振变换器是一种常用的电力电子变换器，用于将电能从一个交流电源转换到另一个电源。
•全桥LLC谐振变换器是一种常见的谐振变换器，具有较高的转换效率和较低的谐波内容。
2. 原理•全桥LLC谐振变换器基于谐振电压转换技术和全桥拓扑结构实现高效能的电能转换。
•谐振电压转换技术利用电感、电容和变压器等元件在谐振频率下形成共振回路，实现电能的转换。
•全桥拓扑结构由四个开关管和两个电感组成，通过开关管的开关动作控制电能的流动方向和大小。
3. 工作过程•开关管1和开关管4关闭，开关管2和开关管3打开。
•电能从输入电源经过开关管2、电感L1和电感L2进入输出负载。
•开关管2和开关管3关闭，开关管1和开关管4打开。
•电能从输出负载经过电感L2、电感L1和开关管4返回输入电源。
4. 特点•全桥LLC谐振变换器具有以下特点：–高效能：利用谐振电压转换技术和全桥拓扑结构，实现高效率的电能转换。
–低谐波：谐振电压转换技术可以减少输出电压的谐波含量，保证电能质量。
–可控制：通过控制开关管的开关动作，可以调节输出电压和电流的大小。
–抗干扰能力强：全桥拓扑结构具有较好的抗电磁干扰能力，保证稳定的输出电能。
5. 应用领域•全桥LLC谐振变换器广泛应用于各种电力电子系统中，包括：–电力变换器：用于实现交流电网和直流电网之间的能量转换。
–电动车充电器：将交流电源输出的电能转换为电动车电池接受的直流电能。
–太阳能发电系统：将太阳能电池板产生的直流电能转换为交流电能供电使用。
结论全桥LLC谐振变换器作为一种高效能、低谐波的电力电子变换器，具有广泛的应用前景。
通过合理的设计和控制，可以实现高效率的电能转换。
在未来的电力电子系统中，全桥LLC谐振变换器将扮演重要的角色。
LLC谐振变换器
m
+
S
i -
D2
+ v -
Current Measurement3
Current Measurement2
Voltage Measurement1 Scope2
Scope1
Discrete, Ts = 5e-009 s. powergui
仿真电路原理图
●半桥式LLC谐振电路的仿真实现
开关管输入波形
串并联谐振变换器
串并联谐振变换器是由串联型和并联型谐振变换器的结 合，该类变换器综合了传统串联型和并联型谐振变换器具有 的优势。但是它仍然具有不可避免的缺点，即当输入电压增 高时，开关管工作在远远高于谐振点的工作频率，相应带来 更高的环路能量和关断电流。
● 半桥式LLC谐振电路的工作过程
Q1
C1
LLC 谐振变换器研究
报告人：
目录
LLC谐振电路的发展优势与应用
LLC谐振变换器的分类与比较
半桥式LLC谐振电路的工作原理
半桥式LLC谐振电路的仿真实现
● LLC 谐振变换器的发展及优势
LLC谐振变换器最早在1980年代就已被提出，是在 传统LC二阶谐振变换器的基础上增加一个并联谐振 电感改进而来的，相对于普通串联、并联谐振变换 器在特性上有了明显的改善。 近年来LLC谐振变换器成为功率变换器的研究热门 拓扑，并且成功的应用到不同的电源产品中，实现 高性能DC/DC变换。
DQ1
I Lr
+
Vin
T
D1 Lm
I Lm
Io Co Io Co D2 D3 D4
Vhigh
-
Cr Q2 C2
DQ 2
Lr
Vlow
llc谐振变换器中谐振电流与输出电流之间的关系
LLC谐振变换器中谐振电流与输出电流之间的关系一、引言在现代电力系统中，LLC谐振变换器作为一种高效、高性能的电力变换器，被广泛应用于各种电力电子设备中。
LLC谐振变换器通过谐振电路的设计，能够实现高效的能量转换和输出电压的稳定性。
在LLC谐振变换器中，谐振电流和输出电流之间存在着一定的关系，本文将深入探讨这种关系。
二、LLC谐振变换器的基本原理LLC谐振变换器是一种采用电感、电容和开关器件构成的谐振电路的电力变换器。
其基本原理如下：1.输入电压经过整流、滤波等处理后，进入LLC谐振变换器。
2.谐振电路由谐振电容、谐振电感和谐振电阻组成，通过合理的设计和参数选择，实现谐振频率的匹配。
3.控制器根据输入电压和输出电压的变化情况，控制开关器件的开关状态，使得谐振电路能够在谐振频率上工作。
4.输入电压经过谐振电路的谐振过程，输出电压通过变压器进行降压或升压，最终得到稳定的输出电压。
三、谐振电流与输出电流的关系在LLC谐振变换器中，谐振电流和输出电流之间存在着一定的关系。
下面将从多个方面进行探讨。
1. 谐振电流与输出电流的相位关系谐振电流和输出电流之间的相位关系对于LLC谐振变换器的工作性能具有重要影响。
一般来说，谐振电流和输出电流之间存在一定的相位差，这取决于谐振电路的参数和控制策略。
2. 谐振电流对输出电流的影响谐振电流的大小和波形对输出电流的稳定性和纹波有着直接影响。
当谐振电流过大或过小时，可能会导致输出电流的不稳定性或纹波过大。
因此，在LLC谐振变换器的设计中，需要合理选择谐振电路的参数，以使得谐振电流能够在适当的范围内。
3. 输出电流对谐振电流的调节LLC谐振变换器中，控制器可以通过调节开关器件的开关状态，来实现对输出电流的调节。
当输出电流发生变化时，控制器会相应地调节谐振电路的工作状态，以使得谐振电流与输出电流保持一定的关系。
4. 谐振电流与输出电流的优化为了提高LLC谐振变换器的效率和性能，需要对谐振电流和输出电流进行优化。
llc谐振变换器谐振电容
llc谐振变换器谐振电容LLC谐振变换器是一种常见的电力电子器件，其谐振电容是其重要的组成部分之一。
本文将从LLC谐振变换器的基本原理、谐振电容的作用和选取、以及谐振电容的优化等方面进行讨论。
LLC谐振变换器是一种多级谐振电力转换器，由电源侧谐振电路、谐振变压器和负载侧整流电路组成。
其基本原理是利用谐振电路的谐振特性，实现能量的高效转换。
谐振电容作为谐振电路中的一个重要元件，起到存储和释放能量的作用。
在LLC谐振变换器中，谐振电容与谐振电感共同构成谐振回路，通过谐振回路的振荡实现能量的传输和转换。
谐振电容在LLC谐振变换器中起到多个重要作用。
首先，谐振电容能够存储电能，使得能量在谐振回路中往复流动，提高能量的传输效率。
其次，谐振电容能够降低开关管的压力，减小开关管的开关损耗，提高系统的工作效率。
此外，谐振电容还能够平衡谐振回路的电压和电流，保证谐振变换器的稳定工作。
在选择谐振电容时，需要考虑多个因素。
首先，谐振电容的额定电压需要满足系统的电压要求，以防止谐振电容发生击穿。
其次，谐振电容的容值需要根据谐振频率进行选择，以保证谐振回路的谐振条件满足。
此外，谐振电容的损耗也需要考虑，过高的损耗会导致系统的效率下降。
因此，在选择谐振电容时需要综合考虑这些因素，进行合理的选取。
谐振电容的优化也是LLC谐振变换器设计中的重要问题之一。
为了提高系统的效率和稳定性，需要对谐振电容进行优化设计。
首先，可以通过采用高效的谐振电容材料和结构，降低谐振电容的损耗，提高系统的效率。
其次，可以通过合理的谐振电容参数设计，调整谐振回路的谐振频率，使其与系统的工作频率匹配，提高系统的谐振效果。
此外，还可以通过优化谐振电容的布局和连接方式，减小谐振回路的电感和电阻，提高系统的稳定性。
LLC谐振变换器中的谐振电容是实现能量高效转换的重要组成部分。
谐振电容能够存储和释放能量，降低开关管的压力，平衡谐振回路的电压和电流，提高系统的工作效率和稳定性。
《2024年基于LLC谐振的双向全桥DC-DC变换器的研究》范文
《基于LLC谐振的双向全桥DC-DC变换器的研究》篇一一、引言随着电力电子技术的发展，DC-DC变换器作为直流电源转换的关键设备，其在现代电子设备中得到了广泛应用。
近年来，LLC谐振技术在DC-DC变换器中受到了越来越多的关注，因为其能够提供高效、低损耗和优异的电压调整能力。
本文将重点研究基于LLC谐振的双向全桥DC-DC变换器，探讨其工作原理、性能特点以及应用前景。
二、LLC谐振技术概述LLC谐振技术是一种基于电容、电感和谐振二极管的谐振电路，用于提高DC-DC变换器的效率。
它具有较高的电压转换比、低损耗和较小的电流纹波等优点。
LLC谐振变换器主要包括一个原边侧和副边侧的谐振电路，以及控制开关的工作周期。
通过控制开关的开通和关断，实现能量的传输和转换。
三、双向全桥DC-DC变换器结构与工作原理双向全桥DC-DC变换器采用全桥拓扑结构，结合LLC谐振技术，实现能量的双向传输和转换。
该变换器由四个开关管组成原边侧全桥电路，以及一个对应的副边侧全桥电路。
原边侧全桥电路中的开关管控制着能量的传输方向和传输速度。
在正向传输时，原边侧的开关管交替开通和关断，使能量从输入端传输到输出端。
在反向传输时，通过控制开关管的导通顺序和占空比，实现能量的回馈。
四、性能特点与优势分析基于LLC谐振的双向全桥DC-DC变换器具有以下优点：1. 高效率：LLC谐振技术降低了开关损耗和磁化损耗，提高了变换器的效率。
2. 宽范围电压调整：通过调整开关管的占空比和导通顺序，实现宽范围的电压调整。
3. 双向传输：实现能量的正向传输和反向回馈，提高了能源利用率。
4. 软开关技术：减小了开关过程中的电流和电压峰值，降低了电磁干扰（EMI）。
五、应用领域与前景展望基于LLC谐振的双向全桥DC-DC变换器在多个领域具有广泛的应用前景。
例如，在新能源汽车中，可用于电池组之间的能量管理；在太阳能光伏发电系统中，可用于实现最大功率点跟踪（MPPT）和能量回馈；在电力储能系统中，可用于提高能量的利用率和稳定性。
llc谐振变换器中谐振电流与输出电流之间的关系
企业文化目标引言概述：企业文化是指企业内部员工共同遵守的行为准则和价值观念，它是企业发展的灵魂和核心竞争力的体现。
企业文化目标是指企业希翼通过培养特定的企业文化来达到的目标。
本文将从以下五个方面详细阐述企业文化目标。
一、塑造良好的企业形象1.1 提升企业声誉：企业文化目标之一是通过塑造良好的企业形象来提升企业的声誉。
企业可以通过培养员工对企业的认同感和归属感来增强员工的忠诚度，进而为企业赢得更多的口碑和好评。
1.2 建立品牌形象：企业文化目标还包括建立独特的品牌形象。
通过培养具有企业特色的文化，企业可以在竞争激烈的市场中树立起自己独特的品牌形象，从而吸引更多的消费者和合作火伴。
1.3 增强社会责任感：企业文化目标还包括增强企业的社会责任感。
通过关注环境保护、公益事业等社会问题，企业可以树立起积极向上的形象，赢得社会的认可和尊重。
二、提高员工凝结力和士气2.1 培养团队合作精神：企业文化目标之一是培养员工的团队合作精神。
通过建立积极向上的企业文化，企业可以促使员工之间相互合作、相互支持，形成高效的团队，提高工作效率和质量。
2.2 激发员工创新能力：企业文化目标还包括激发员工的创新能力。
通过鼓励员工提出新的想法和解决方案，企业可以培养员工的创新思维，推动企业不断进步和发展。
2.3 提供良好的职业发展机会：企业文化目标还包括提供良好的职业发展机会。
通过建立公平公正的晋升机制和培训体系，企业可以激励员工不断学习和进步，提高员工的工作积极性和满意度。
三、营造积极向上的工作氛围3.1 倡导积极向上的价值观：企业文化目标之一是倡导积极向上的价值观。
通过传递正能量和鼓励员工积极向上的思维方式，企业可以营造积极向上的工作氛围，提高员工的工作热情和幸福感。
3.2 建立开放的沟通渠道：企业文化目标还包括建立开放的沟通渠道。
通过鼓励员工畅所欲言、提供反馈和建议的机会，企业可以增强员工之间的交流和沟通，促进信息共享和团队合作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Lr
Vlow
t1~t2阶段的工作电路
● 半桥式LLC谐振电路的工作过程
Q1
C1
DQ1
I Lr
+
Vin
T
D1 Lm
I Lm
-
Cr Q2 C2
DQ 2
Lr
Co Io
D2 D3 D4
Vhigh
Io
Co
Vlow
t2~t3阶段的工作电路
●半桥式LLC谐振电路的仿真实现
Scope Pul se G enerator g D m S i + -
●半桥式LLC谐振电路的仿真实现
Lm电流和Lr电流波形
●半桥式LLC谐振电路的仿真实现
后级电路D1和D2电流波形
●半桥式LLC谐振电路的仿真实现
后级电压输出波形
DQ1
I Lr
+
Vin
T
D1 Lm
I Lm
Io Co Io Co D2 D3 D4
Vhigh
-
Cr Q2 C2
DQ 2
Lr
Vlow
t0~t1阶段的工作电路
● 半桥式LLC谐振电路的工作过程
C1
Q1
DQ1
I Lr
+
Vin
T
D1 Lm
I Lm
Io Co Io Co D2 D3 D4
Vhigh
-
Cr Q2 C2
串并联谐振变换器
串并联谐振变换器是由串联型和并联型谐振变换器的结 合，该类变换器综合了传统串联型和并联型谐振变换器具有 的优势。但是它仍然具有不可避免的缺点，即当输入电压增 高时，开关管工作在远远高于谐振点的工作频率，相应带来 更高的环路能量和关断电流。
● 半桥式LLC谐振电路的工作过程
Q1
C1
LLC谐振变换器与传统PWM变换器相比有如下优势：
• 电路拓扑结构简单。 • 高输入电压下高效率得以实现。 • 功率开关元件具有低关断电流，关断损失小。
• 在宽的输入电压范围内，从空载至满载皆可达到零电压开关。
• 二次侧整流二极管体电压应力可最小化约等于两倍输出电压,元 件的选择性高。 • 两谐振电感可结合在一个变压器磁芯上,变压器漏感以及激磁电 感可当成谐振元件，谐振元件体积可大幅度缩小，达到轻薄短小 的目的。 • LLC谐振变换器内部产生的热量小，无需使用额外的风扇散热
● 变换LLC谐振变换器的分类与比较
串联型谐振变换器 串联谐振变换器的工作区域为高于谐振频率的范围。 在该区域，均可实现功率开关管的ZVS，但是，在轻载 时，为了维持输出增益，开关管的工作频率需要很高， 消耗了的能量显著增多。
并联型谐振变换器
并联谐振变换器与串联谐振变换器的工作区域类似， 为了实现开关管的ZVS，要工作在高于谐振频率的范围。 但是，由于负载和谐振电容是并联的，即使当电路工作 在空载状态时，谐振网络仍然被视作一个小阻抗，这将 会引起很高的环路能量聚集在谐振网络中。
LLC 谐振变换器研究
报告人：
目录
LLC谐振电路的发展优势与应用
LLC谐振变换器的分类与比较
半桥式LLC谐振电路的工作原理
半桥式LLC谐振电路的仿真实现
● LLC 谐振变换器的发展及优势
LLC谐振变换器最早在1980年代就已被提出，是在 传统LC二阶谐振变换器的基础上增加一个并联谐振 电感改进而来的，相对于普通串联、并联谐振变换 器在特性上有了明显的改善。 近年来LLC谐振变换器成为功率变换器的研究热门 拓扑，并且成功的应用到不同的电源产品中，实现 高性能DC/DC变换。
+
i -ment1
Current Measurement
m k
Mosfet
+2 1+ 2 +3 1 Pul se G enerator1 3 a
R
Cf
D1
Lr
Cr
Lm
D g
DC Mosfet1
Multi-Winding Transformer
+ i -
a
m k
m
+
S
i -
D2
+ v -
Current Measurement3
Current Measurement2
Voltage Measurement1 Scope2
Scope1
Discrete, Ts = 5e-009 s. powergui
仿真电路原理图
●半桥式LLC谐振电路的仿真实现
开关管输入波形
