工厂变配电所及其一次系统
第四章 变配电所及其一次系统
二.高压一次设备. 一).高压熔断器
有的也具有过负荷保护功能 6～10kV,FU广泛采用室内:RN1,RN2型,RN3型 管式(均限流). 室外:RW4型(跌开式),RW7,RW9,RW10. 熔体熔断后造成明显可见的断开间隙（还具有QS的功能）.
FU
功能:对电路及电路中的设备进行短路保护,
二).高压隔离开关
SN·T↓1%来自二).变压器的正常过负荷
1.昼夜负荷不均匀
KOL(1)
据典型的负荷曲线填充系数 β(即日负荷系数 KL)和典 型日最大负荷持续时间t,查→KOL(1) 2.夏季欠负荷可在冬季过负荷 6～8三个月平均日负荷曲线中的最大负荷Sm <ST,每低1%→ 可在冬季12、1、2三个月过负荷1%,但不得超过15%. S T − Sm KOL(2)= 1 + S ≤1.15 T 3.总过负荷
五).高压开关柜
—按一定的接线方案将有关一,二次设备组装而成的一种高 压成套配电装置. 分有固定式和手车式两大类：
1.固定式:如GG-1A（F),五防柜,防止电气误操作的闭锁装置. —防止误跳、误合断路器,防止带负荷误拉、合隔离开关,防 止带电挂接电线,防止带接地线合QS,防止人员误入带电间隔. GG-1A(F)-07D型:
KOL = KOL(1) + KOL(2)-1.
∴ST(OL)
室内KOL≤1.2； 室外KOL≤1.3 ·ST
= KOL·ST≤（1.2～1.3)
三)变压器的事故过负荷
在事故情况下:油浸变压器、干式变压器,不论事故负荷 大小,运行时间和过负荷的规定
三.变电所主变压器台数和容量的选择 一)台数的选择
Ki =
I1N 变流比 I 2N
三相电路中有四种常见的接线方案. 1)一相式接线—电流线圈的电流反应一次电路对应相的电流, 用于负荷平衡的三相电路或在继电保护中作过负荷保护.
四章工厂变配电所及其一次系统
2020/12/20
工业与民用供电
35
4.真空断路器
开关触头在真空的容器内 闭合和断开。 灭弧能力强燃弧时间短，属高速断路器。 开断能力强。结构简单，重量轻，体积 小。寿命长，易维修。可频繁操作。无 易燃易爆危险。
国内生产的真空断路器归纳起来大致 可分为三类：
2020/12/20
工业与民用供电
38
引进技术并国产化的产品。如ZN12-12， 引进西门子3AF；ZN18-12，引进日本东 芝公司VK系列产品；ZN21-12，引进比利 时EIB公司的产品技术；ZN67-12，引进 日本三菱电机VPR型真空断路器等。
2020/12/20
工业与民用供电
5
1.电弧的主要影响 延长了电路的开断时间。 电弧高温烧坏开关的触头。
2020/12/20
工业与民用供电
6
2.产生的原因
触头本身及触头周围介质含有大量可被游 离的电子。（内因〕
当分断的触头间存在足够大的外施电压的 条件下，而且电路电流也达到最小生弧电 流，其间的介质就会强烈游离形成电弧。 （外因〕
46
(1)出线回路在六回以下，且变压器总容量 不超过5000kvA时，可选用交流操作机 构；
(2)变压器总容量超过5000kvA，高压母 线采用单母线分段时，宜选用直流操作， 采用直流弹簧储能机构；
(3)一类负荷或特别重要负荷容量较大，且 系统容量在10000kw左右时，应选用直 流操作，采用CD型直流操作机构。
的空载变压器、电容电流不超过5A的空载 线路及电压互感器和避雷器电路）
工厂供电第4章
14
第四章
注意 隔离开关没有灭弧装置，不能用来接通或断开较大的负荷
电流，通常只能在相应的断路器断开以后才能进行拉合闸操作。否 则容易造成事故。 类型 图4-2隔离开关GN8—10/600型 装置地点的不同： 户内、户外式； 支持绝缘数目的不同： 单柱式、双柱式、三柱式； 闸刀运动方向的不同: 水平旋转式、垂直旋转式、 摆动式.插入式； 接地刀闸： 有接地刀闸、无接地刀闸； 操作机构： 手动、电动、气动。 （工厂一般采用CS6型）
7第四章三、电弧的熄灭 Nhomakorabea1、熄灭电弧的条件：电弧中的去游离率大于游离率， 即电弧中离子消失的速率大于离子产生的速率。 2、熄弧的方式——主要是复合和扩散。 复合——异号带电质点彼此中和，又称去游离。 扩散——弧柱内的自由电子逸出弧柱以外，到周围冷介质中 去的过程。 两种方式的目的： 复合使弧柱中的中性质点增加； 扩散可降低弧柱的温度，减少热游离。 3、交流电弧的熄灭特点 交流电流每半个周期过零一次。利用交流电流过零时电 弧暂时熄灭的特点熄弧。
第四章 工厂变配电所及其一次系统
第一节 第二节 第三节 第四节 第五节 第六节 第七节 第八节 第九节 工厂变配电所的任务和类型 电气设备中的电弧问题及对触头的要求 高压一次设备 低压一次设备 电力变压器 电流互感器和电压互感器 工厂变配电所的主接线 工厂变配电所的所址、布置、结构及安装图 工厂变配电所的运行维护和检修试验
12
第四章
RN1RN2型熔断器图4-10
户外熔断器RW4—10（G）型 图4-11
13
第四章
三、高压隔离开关 QS 1、作用 隔离高压电源，使设备和电源间造成一个明显的断 开点，确保试验检修人员的安全。 它还可以断开或接通一些较小电流的回路： ①开合电压互感器和避雷器回路； ②开合励磁电流不超过2A的空载变压器； ③开合空载电流不超过5A的空载线路； ④开合电压为10kv及以下，电流为15A以下的线路； ⑤开合电压为10kv及以下，环路均衡电流为70A及以 下的环路。

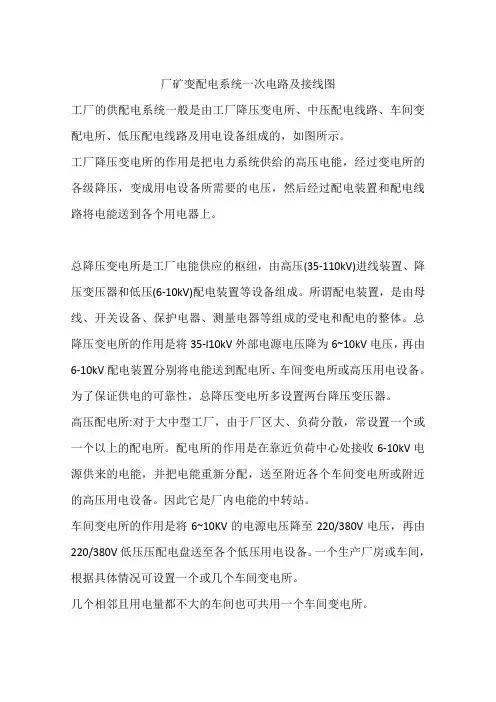

厂矿变配电系统一次电路及接线图
厂矿变配电系统一次电路及接线图工厂的供配电系统一般是由工厂降压变电所、中压配电线路、车间变配电所、低压配电线路及用电设备组成的，如图所示。
工厂降压变电所的作用是把电力系统供给的高压电能，经过变电所的各级降压，变成用电设备所需要的电压，然后经过配电装置和配电线路将电能送到各个用电器上。
总降压变电所是工厂电能供应的枢纽，由高压(35-110kV)进线装置、降压变压器和低压(6-10kV)配电装置等设备组成。
所谓配电装置，是由母线、开关设备、保护电器、测量电器等组成的受电和配电的整体。
总降压变电所的作用是将35-l10kV外部电源电压降为6~10kV电压，再由6-10kV配电装置分别将电能送到配电所、车间变电所或高压用电设备。
为了保证供电的可靠性，总降压变电所多设置两台降压变压器。
高压配电所:对于大中型工厂，由于厂区大、负荷分散，常设置一个或一个以上的配电所。
配电所的作用是在靠近负荷中心处接收6-10kV电源供来的电能，并把电能重新分配，送至附近各个车间变电所或附近的高压用电设备。
因此它是厂内电能的中转站。
车间变电所的作用是将6~10KV的电源电压降至220/380V电压，再由220/380V低压压配电盘送至各个低压用电设备。
一个生产厂房或车间，根据具体情况可设置一个或几个车间变电所。
几个相邻且用电量都不大的车间也可共用一个车间变电所。
配电线路分为6-10kV厂矿内高压配电线路和220/380V厂内低压配电线路。
高压配电线将总降压变电所与高压配电所，车间变电所和高压用电设备连接起来。
低压配电线路将车间变电所的220/380V电压送至各低用用电设备。
用电设备按用途分为动力用电设备、工艺用电设备、电热用电设备、试验用电设备和照明用电设备。
(工厂变配电及一次系统)
高压负荷开关型号:
高压断路器 高压断路器的功能是，不仅能通断正常 负荷电流，而且能接通和承受一定时间 的短路电流，并能在保护装置作用下自 动跳闸，切断短路故障。 高压断路器按起采用的灭弧介质分为油 断路器、六氟化硫断路器、真空断路器 以及压缩空气断路器和磁吹断路器等。 油断路器按其油量多少和油量的功能分 为少油断路器和多油断路器两种。 目前我国主要采用SN10-10型户内少油断 路器。
工厂变配电及一次系统
第一节 工厂变配电所的任务和类型
变配电所的任务 变配电所担负着从电力系统受电，经过 变压然后配电的任务。配电所担负着从 电力系统受电，然后直接配电的任务。 变配电所的类型 工厂变电所分总降压变电所和车间变电 所，不过一般中小型工厂不设总降压变 电所。
车间变电所按其主变压器的安装位置分 以下几个类型： (1)车间附设变电所 (2)车间内变电所 (3)露天（或半露天）变电所 (4)独立变电所 (5)杆上变电所 (6)地下变电所 (7)楼上变电所 (8)成套变电所 (9)移动式变电所
Sn.t =(0.6~0.7) S30 任一台变压器单独运行时，应满足全部 一、二级负荷的需要，即 Sn.t ≥ S30 （I+II） 3.车间变电所主变压器的单台容量上限一 般不宜大于1000KV*A或（1250KV*A） 4.适当考虑负荷的发展 应考虑今后5~10年电力负荷的增长，留 有一定的余地。 电力变压器的额定容量Sn.t是在一定的温
高压断路器型号:
SN10-10型户内少油断路器外型结构如图 实物图:
SN10-10型户内少油断路器可配用CS2型手 动操作机构、CD10型电磁操动机构或 CT7型弹簧操动机构。 CD10型电磁操动机构如图
项目12 发电厂、变电所的一次系统
主接线的基本形式
1.有母线接线
2.无母线接线
有母线接线的基本形式
（单母线接线）
（1）单母线接线 （2）单母线分段接线 （3）单母线带旁路母线接线
有母线接线的基本形式 （双母线接线）
（4）双母线接线 （5）双母线分段接线 （6）双母线分段带旁路母线接线 （7）一台半（3/2）断路器接线
无母线接线的基本形式
3）引接外部可取的独立电源
三、变电所所用电及其接线
变电所 中、小型变电所 所用电负荷20KV· A 大、中型变电所 所用电负荷315～560KV· A 所用电及其接线
380/220V三相四线制
两台变压器、两个独立电源
第三节 直流系统
向二次回路中的控制、信号、继电保护 和自动装置供电的电源称为操作电源。
蓄电池提供操作电源及保安电源。
第四节 配电装置
配电装置是发电厂和变电所中用以接受和分 配电能的电气装置，是根据主接线的接线方式， 由开关设备、母线、保护测量电器及其必要的辅助 设备组成的电气建筑物。
一、配电装置的形式 1. 安装地点 1）户内式 2. 组装方式 1）装配式 2）成套式 2）户外式
一、过电压保护 2.内部过电压 操作过电压 谐振过电压
第六节 电力安全知识
一、保证安全工作的组织措施 工作票制度 工作许可制度 操作票制度
二、保证安全工作的技术措施
停电
验电 挂接地线（合接地刀闸）
三、“五防”闭锁 （1）机械闭锁 （2）电磁闭锁 （3）电气闭锁 （4）电脑钥匙 （5）微机闭锁装置
操作电源一般采用直流电。
1.整流装置:将交流电转换成直流电。 2.蓄电池组及交流不停电电源装置 （1）蓄电池 1）220V：专供动力负荷及直流事故照明负荷 2）110V：控制负荷专用 （2）交流不停电电源装置UPS
第四章 工厂变配电所及其一次系统习题及答案
第四章工厂变配电所及其一次系统习题及答案4-1 某厂的有功计算负荷为3000kW，功率因数经补偿后达到0.92。
该厂6kV进线上拟安装一台SN10-10型高压断路器，其主保护动作时间为0.9s，断路器断路时间为0.2s。
该厂高压配电所6kV母线上的IK（3）=20kA。
试选择该高压断路器的规格。
解：应选SN10-10II/1000-500型高压少油断路器。
4-2 某10/0.4kV的车间附设式变电所，总计算负荷为780k V·A,其中一、二级负荷有460k V·A。
试初步选择该变电所主变压器的台数和容量。
已知当地的年平均气温为+25℃。
解：初步选两台S9-630/10型电力变压器。
如选两台S9-500/10型，则在一台运行时，考虑当地年平均温度较高，又是室内运行，因此一台运行的容量实际只有500k V·A*（0.92-0.05）=435k V·A<460k V·A 不满足一、二级负荷要求，因此不合适。
4-3 某10/0.4kV的车间附设式变电所，原装有S9-1000/10型变压器一台。
现负荷发展，计算负荷达1300k V·A。
问增加一台S9-315/10型变压器与S9-1000/10型变压器并列运行，有没有什么问题？如果引起过负荷，将是哪一台过负荷？过负荷多少？已知两台变压器均为YynO联结。
解：ST315=340k V·A ST1000=960k V·A(340-315)/315=7.9%将使S9-315/10型变压器过负荷7.9%。
4-4 习题4-1所示6kV进线上装设有两个LQJ-10型电流互感器（A, C相各一个），其0.5级的二次绕组接测量仪表，接线如图7-6所示，其中电流表PA（1T1-A型）消耗功率3V·A,有功电能表PJ1(DS2型）和无功电能表PJ2（DX2型）的每一电流线圈消耗功率0.7V·A;其3级的二次绕组接GL-15型电流继电器，其接线如图6-25所示，其线圈消耗功率15V·A。
工厂变配电所及其一次系统概述
工厂变配电所及其一次系统概述工厂变配电所及其一次系统概述一、引言随着工业的发展，工厂的用电需求日益增加，为了满足这种需求，工厂需要建立具有较高电力供应能力的变配电所及其一次系统。
变配电所是工厂电力系统中的重要组成部分，承担着将高电压输电线路的输电能力转化为低电压供电能力的重要任务。
一次系统则是变配电所中的主要设备，负责将高压电能分配给各个电力用户。
因此，对于工厂变配电所及其一次系统的概述非常重要。
二、工厂变配电所的功能和结构工厂变配电所一般由变电设备室、配电设备室、机房、控制室等组成。
其中变电设备室主要安放变压器、低压配电柜等设备；配电设备室主要安放电力配电系统所需的开关设备、接地阻抗装置等设备；机房主要安放供电设备的监控系统和自动控制系统；控制室主要安放控制设备和操作设备。
工厂变配电所的功能主要包括：1. 转换电能：将来自输电线路的高电压电能通过变压器转换为低电压电能，以供工厂内各个电力用户使用。
2. 配电：将变压器输出的低电压电能通过配电设备按需进行分配，以保证工厂内各个设备、设施均能得到足够的电能供应。
3. 维护电力安全：通过对电力设备的监控和保护，及时排除各类故障，保证工厂电力系统的稳定运行。
工厂变配电所的结构根据所需功率大小和用电情况来设计，一般包括主变压器、进线柜、电容器柜、配电柜、开关柜、控制柜等设备。
这些设备通过电缆和导线等进行互联，构成一个完整的电力系统。
三、工厂一次系统的主要设备1. 主变压器：主变压器是将高电压通过电力变压器变成低电压的设备。
主变压器一般分为高压侧和低压侧两部分，通过变压器的变损进行电能转换。
2. 进线柜：进线柜是主变压器和辅助电源之间的连接设备。
进线柜具有隔离、切断、分段、测量和保护等功能。
3. 电容器柜：电容器柜是用来改善和补偿电力系统的功率因数的设备。
电容器柜通过调整电压和电流的相位差来提高功率因数。
4. 配电柜：配电柜是将主变压器输出的低电压电能分配给工厂内各个用户的设备。
《工厂供配电技术》教学大纲6
《工厂变配电技术》教案大纲课程编号：课程类别：考试课课时：110 开课学期：一．教案大纲说明<一）课程性质与目的本课程是我系电气技术、电气工程专业的专业基础课。
主要内容包括：工厂的电力负荷和无功补偿，短路电流极其计算，工厂电力线路，工厂变配电所极其一次系统，电力变压器，工厂供电系统的保护，电气安全、防雷与接地，工厂的电气照明，电气绝缘预防性实验，以及实验技能等。
<二）课程的基本要求本课程的任务主要是讲述中小型工厂内部的电能供应和分配问题，并讲述电气照明，使学生初步掌握中小型工厂供电系统和电气照明运行维护及基本计算所需的基本理论和基本知识，为今后从事工厂供电技术工作奠定一定的基础。
<三）本课程的重点<1）加强能力的培养，特别是培养学生基础计算的能力、分析问题的能力和实验动手能力。
<2）加强理论联系实际的教案。
<四）本课程与其他相关课程的关系<1）前导课程“电工基础”、“电子技术”、“自动检测与转换技术”等课程来培养学生分析电路的基本能力。
<2）后续课程“电力电子技术”、“自动控制技术”、“PLC技术”等课程打下专业基础。
二．课时分配<一）理论课时分配<二）实验课时分配三．课程内容及要求第一章概述教案目标：1．明确工厂供配电的意义、要求及本课程的任务。
2．了解典型的各类工厂供电系统及发电厂、电力系统和工厂自备电源的基础知识。
3.掌握电力系统的电压和电能质量问题。
4.了解电力系统的中性点运行方式及低压配电系统的接地形式。
教案重点：电力系统的电压和电能质量问题；对供电系统的认识及各个部分的作用；电压等级的分类和设备额定值得概念；电力系统中性点的运行方式。
教案内容：1．工厂供电的意义及要求2．工厂供电系统的有关知识3．电力系统的电压4．电力系统的中性点运行方式5. 工厂供电设计的一般知识第二章工厂的电力负荷和无功补偿教案目标：1．熟悉工厂电力负荷的分级及有关概念。
工厂变配电所及其一次系统
工厂变配电所及其一次系统一、概述工厂变配电所是指为满足工业生产过程中对电能的需求而建立的电力配电设施。
它负责接收高压输电线路的电能，并将其变压、配电至工业设备的一次电气系统中。
一次系统是指电力系统中的最高电压等级的电气系统，通常为工厂内部的输电设备、配电设备和终端设备等。
本文将重点介绍工厂变配电所及其一次系统的组成、功能和运行原理，以帮助读者对工厂电气系统有更深入的了解。
二、工厂变配电所的组成工厂变配电所一般由以下几个主要组成部分组成：1.变电设备：包括变压器、断路器、隔离开关等。
变压器用于将高压电能变换为适合工厂内部使用的低压电能，断路器和隔离开关用于对电路进行控制和隔离。
2.配电设备：包括配电箱、开关柜、开关插座等。
配电箱用于将低压电能分别供应给不同的电路，开关柜用于对电路进行监控和保护，开关插座用于连接和断开电路。
3.电力负荷：包括工业设备、照明设备、动力设备等。
工业设备是工厂生产过程中主要的电力负荷，照明设备用于提供照明，动力设备用于提供机械动力。
4.控制设备：包括继电器、传感器、控制器等。
继电器用于对电路进行远程控制，传感器用于感知电路的状态，控制器用于对电路进行自动化控制。
三、工厂变配电所的功能工厂变配电所具有以下几个主要功能：1.电能接收和变压：工厂变配电所作为电力系统的接入点，负责接收高压输电线路传输的电能，并将其变压为适合工业设备使用的低压电能。
2.电能配电和分配：工厂变配电所将变压后的低压电能通过配电设备分别供应给不同的电路，满足工业设备、照明设备和动力设备等的电能需求。
3.电路控制和保护：工厂变配电所通过断路器、隔离开关和开关柜等设备对电路进行控制和保护，确保电路正常运行并防止电路过载、短路等故障。
4.故障诊断和维修：工厂变配电所配备了继电器、传感器和控制器等设备，可以对电路状态进行监测和诊断，一旦发现故障，及时采取措施修复。
四、工厂变配电所的运行原理工厂变配电所的运行原理可以概括为以下几个步骤：1.电能接收：工厂变配电所通过高压输电线路接收来自电力系统的高压电能。
工厂供电的一次系统
4
第二章 工厂供电的一次系统
第一节 工厂变配电所的电气主接线
2.单母线分段接线 单母线分段接线是由电源的数量和负
荷计算、电网的结构来决定的。
可采用隔离开关或断路器分段，隔离开 关分段因倒闸操作不便，现已不再采用。单 母线分段接线可以分段单独运行，也可以并 列同时运行。
高压放射式线路
12
第二章 工厂供电的一次系统
第二节 工厂供电线路
2、树干式接线 优点：①引出线发生故障时互不影响。 ②高压开关设备用得较少，耗用导线少。 ③增加用户时不必另增线路，易适应发 应发展。 缺点：某段干线发生故障或检修时，其后的若 干变电所都要停电，供电可靠性较低。
3、环形接线 优点：高压开关设备用得较少，耗用导 线少，增加用户时不必另增线路 易适应发展。 缺点：①供电可靠性较差； ②某段干线发生故障或检修时， 其后的若干变电所都要停电。
高压树干式线路 高压环形接线 13
第二章 工厂供电的一次系统
第二节 工厂供电线路
（二）双电源供电方式
有双放射式、双树干式、公共备用干线式等。
双放射式接线
双树干式接线
环网供电方式实质是两端供电的树干式，多采用“开口”运行方式。 环网供电方式适用于允许短时间停电的二、三级负荷供电。
工厂高压线路的接线力求简单可靠。 高压配电线路应尽可能深入负荷中心，减少电能损耗和金属的消耗 量，同时尽可能采用架空线路以节约投资。
14
第二章 工厂供电的一次系统
第二节 工厂供电线路
二、低压线路的接线方式
有放射式、树干式、环形等几种基本接线方式
（一）放
缺点：有色金属消耗量较多，开 关设备较多,系统的灵活 性较差。
第四章工厂变配电所及其一次系统(3)
• 高压侧采用隔离开关-熔 断器或户外跌开式熔断器 的变电所主接线图。
• 高压侧采用负荷开关-熔 断器或负荷型跌开式熔 断器的变电所主接线图。
• 高压侧采用隔离开关-断 路器的变电所主接线图。
图4-69 高压侧采用隔离开关-熔断器或跌开式 熔断器的变电所主接线图
图4-70 高压侧采用负荷开关-熔断器或负荷型 跌开式熔断器的变电所主接线图
GB50059-92 35~110kV变电所设计规范； GB50053-94 10kV及以下变电所设计规范； JGJ 16-2008 民用建筑电气设计规范
一、变配电所所址的选择
1、 变配电所所址选择的一般原则
• 尽量靠近负荷中心，以降低配电系统的电能损耗、电压损耗和有色金
属消耗量。
• 进出线方便，特别是要便于架空进出线。
图4-81 图1-2所示工厂的负荷指示图
3、 按负荷功率矩法确定负荷中心
设有负荷P1 、P2 和P3（均表示有功计算负荷），它们
在任意选定的直角坐标系中的坐标分别为P1(x1,y1)、P2 (x2,y2)、P3 (x3,y3)。总负荷P=∑Pi=P1+P2+P3，有：
x Pi P1x1 P2 x2 P3x3 y Pi P1 y1 P2 y2 P3 y3
主要特点：主接 线的运行灵活性 较好，供电可靠 性较高，适于一、 二级负荷的工厂。
主要特点：主接线 的运行灵活性也较 好，供电可靠性也 较高，也适于一、 二级负荷的工厂。
图4-77 采用内桥式接线的 总降压变电所主接线图
图4-78 采用外桥式接线的 总降压变电所主接线图
主要特点：主 接线兼有上述 两种桥式接线 运行灵活性的 优点，但采用 的高压开关设 备较多。
供配电技术(第四版)第4章 变配电所及一次系统 检测题解析
第4章变配电所及一次系统检测题解析一、填空题：1. 高压变电所的主要高压电气设备有高压断路器、高压隔离开关、高压熔断器、高压负荷开关、互感器、避雷器和高压开关柜等。
2. 变压器是变电所中关键的一次设备，其主要功能是升压和降低电压。
变压器的台数选择取决于电力负荷。
3. 车间变电所变压器的台数选择，对于一、二级负荷较大的车间，采用双回路独立进线，两台变压器；对于二、三级负荷，变电所设置一台变压器，其容量根据后面的计算负荷决定。
4. 电力变压器的容量是按最大负荷选择的，变压器都具有一定的过负荷能力，规定：室外变压器过负荷不得超过30 %，室内变压器过负荷不得超过20 %，干式变压器一般不考虑正常过负荷。
5. 专用于断开或接通高压电路的开关设备是高压断路器；按其采用的灭弧介质可划分为高压真空断路器、高压六氟化硫断路器和少油断路器等。
6. 用来隔离高压电源，以保证设备和检修人员安全的设备是高压隔离开关，按安装地点的不同划分为户内式和户外式两大类。
7有简单的灭弧装置和明显的断开点，可通断负荷电流和过负荷电流，但不能断开短路电流的设备是高压负荷开关，按安装地点的不同划分为户内式和户外式两大类。
8. 高压熔断器是一种保护设备，其功能主要是对电路及其设备进行短路保护和过载保护。
9. 工程中电流互感器称作CT ，它可把大电流变换为5A或1A 的小电流；电压互感器在工程中简称为PT ，它可把高电压变换为标准值100A 的低电压。
本质上电流互感器是一个升压变压器，电压互感器是一个降压变压器。
10.变电所常用的主接线基本形式有线路-变压器组接线、单母线接线和桥式接线3种。
二、判断说法的对错题：1.确定变电所主接线应满足的基本要求是安全、简单、灵活、经济。
（F）2.变电所常用的主接线有线路-变压器接线、单母线接线和桥式接线。
（T ）3.高压断路器、高压隔离开关和高压负荷开关都是设置有灭弧装置的高压开关设备。
（F）4.采用一、二次侧单母线分段的接线方式，适合于有一、二级负荷的企业。
工厂供电第6版 (刘介才)_第4章__工厂变配电所及其一次系统
12
第二节 电力变压器
一. 电力变压器及其分类
工厂变电所大多采用普通电力变压器。
在易燃易爆场所及安全要求特高的场所采用全封闭 变压器，在多雷区采用防雷变压器。
13
第二节 电力变压器
14
第二节 电力变压器
15
第二节 电力变压器
一. 电力变压器的结构、型号
（一）电力变压器的结构和型号 电力变压器的基本结构，包括铁心和绕组两大部分。 绕组又分高压和低压或一次和二次绕组。 普通三相油浸式电力变压器和环氧树脂浇注绝缘的三相干式 电力变压器
时分针与时针的相互关
系一样。图中一、二次 绕组标有黑点 “•” 的
a)一、二次绕组接线图 b)一、二次电压相量图 c)时钟示意图 33
端子为对应的“同名
端” 。
第二节 电力变压器
三、电力变压器的联结组别及其选择
（一）常用配电变压器的联接组别 变压器Dyn11联结
组的接线和示意图。
一次线电压与对应 的二次线电压之间
35
第二节 电力变压器
三、电力变压器的联结组别及其选择
（一）常用配电变压器的联接组别 Dyn11联结较Yyn0联结有下列优点 (2) Dyn11联结变压器的零序阻抗较之 Yyn0联结变压器的 零序阻抗小得多，有利于低压单相接地短路故障保护的动作 及故障的切除。
36
第二节 电力变压器
三、电力变压器的联结组别及其选择
工厂供电
刘介才
霍平
1
工厂供电
第四章工厂变配电所及其一次系统
本章首先介绍工厂变配电所的任务和类型，然后 重点讲述工厂变配电所的一次设备和主接线图， 对电力变压器、互感器和高低压一次设备着重介 绍其功能、结构特点、基本原理及其选择，对主 接线图着重讲述其基本要求及一些典型接线。 最 后讲述工厂变配电所的所址选择、布置、结构、 安装图及其运行维护和检修试验的基本知识。本 章是本课程的重点，也是从事工厂变配电所运行、 维护和设计必备的基础知识。
第四章工厂变配电所及其一次系统课件
触头开断瞬间产生少量的自由电子的原因：阴极的热电子发射或强 电场发射。
热电子发射：触头刚分离时，触头间的接触压力和接触面积不断 减小，接触电阻迅速增大，使接触处剧烈发热，局部高温使此处 电子获得动能，就可能发射出来成为自由电子。
强电场发射：触头刚分离时，由于触头间的间隙很小，在电压作 用下间隙形成很高的电场强度，当电场强度超过3×106V／m时， 阴极触头表面的电子就可能在强电场力的作用下，被拉出金属表 面成2为024自年3由月16电日 子。
• 2.影响去游离的物理因素
（1）介质的特性 （2）电弧的温度
（3）气体介质压力 （4）游离质点的密度
（5）触头材料
2024年3月16日
交流电弧的特性
• 1. 随时间变化。
• 2. 热惯性
• 电弧电压呈马鞍形变化，电流小时，电弧电压高，电流大时，电弧电压减小且接近于 常数。由于弧柱的受热升温或散热降温都有一定过程，跟不上快速变化的电流，所以
2024年3月16日
二．变配电所的所址选择 变配电所所址的选择，应根据下列要求综合考虑确定：
(1) 尽量接近或深入负荷中心 理由：可缩短配电线路的长度，对于节约电能、节约有色金属和提 高电能质量都有重要意义。 (2) 进出线方便，使变配电所尽可能靠近电源进线侧 目的：避免高压电源线路，尤其是架空线路跨越其他建筑或设施。
2024年3月16日
2．变配电所的类型 变配电所的类型应根据用电负荷情况和周围环境情况等综合确定。
工厂变配电所与高层建筑变配电所的型式及所址虽有所区别，但根
据安装位置、方式、结构的不同，它们大致有以下几种类型：
（1）工厂总降压变电所 用于电源电压为35kV及以上的大中型工厂。 1）作用 它是从电力系统接受35kV或以上电压的电能后，由主变 压器把电压降为10kV(当有6kV高压设备时，一般再经 10／6.3kV变 压器降压；也可直接采用35／6.3kV变压器)，经10kV母线分别配电 到各车间变电所。
