变电站中的变电一次系统设计
110kv变电站一次系统设计

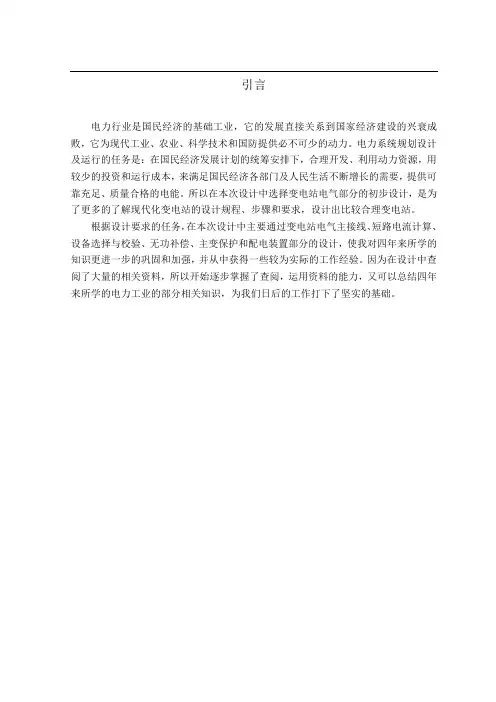

引言电力行业是国民经济的基础工业，它的发展直接关系到国家经济建设的兴衰成败，它为现代工业、农业、科学技术和国防提供必不可少的动力。
电力系统规划设计及运行的任务是：在国民经济发展计划的统筹安排下，合理开发、利用动力资源，用较少的投资和运行成本，来满足国民经济各部门及人民生活不断增长的需要，提供可靠充足、质量合格的电能。
所以在本次设计中选择变电站电气部分的初步设计，是为了更多的了解现代化变电站的设计规程、步骤和要求，设计出比较合理变电站。
根据设计要求的任务，在本次设计中主要通过变电站电气主接线、短路电流计算、设备选择与校验、无功补偿、主变保护和配电装置部分的设计，使我对四年来所学的知识更进一步的巩固和加强，并从中获得一些较为实际的工作经验。
因为在设计中查阅了大量的相关资料，所以开始逐步掌握了查阅，运用资料的能力，又可以总结四年来所学的电力工业的部分相关知识，为我们日后的工作打下了坚实的基础。
第1章概述因为某地区电力系统的发展和负荷增长，拟建一座110KV变电站，向该地区用35KV和10KV两个电压等级供电。
本变电站由两个系统1S2S供电，对35KV侧来讲，本所供电对象是A厂、B厂的厂区和生活区及A、B两座变电站，10KV侧供电对象是a厂、b厂、c厂、d厂的厂区和生活区及a、b两个居民区。
具体数据如下：注：35KV负荷同时系数为0.9表1-3 10KV侧负荷资料表注：10KV负荷同时系数为0.85根据上表所述，一旦停电，就会造成地区断电、断水等后果严重影响人们的正常生活，还将造成机器停运，整个生产处于瘫痪状态，严重影响各厂生产的质量和数量。
因此对本所得运行可靠性必须保证在非特殊情况下一本不允许对他们断电。
鉴于以上情况，110KV侧线路回数采用4回，其中2回留作备用，35KV侧线路回数采用6回，另有2回留作备用，A、B厂采用双回路供电，10KV侧线路回数采用8回，另有2回留作备用，c、d厂采用双回路供电，以提高供电可靠性。
110kV变电站一次系统设计
110kV变电站一次系统设计110kV变电站一次系统设计摘要本设计首先对课题所给原始数据进行分析，然后进行变电站的负荷计算和无功补偿计算。
确定无功补偿装置及无功补偿容量。
其次就是根据原始数据，进行短路计算和主接线的选择，然后根据短路计算的结果，对各种一次设备进行选型校验；完成主接线选择及设备选型后，根据设计要求绘制该变电站一次系统图。
最后进行防雷、接地、变电站布置以及变电站自用电系统的设计，其中电器设备的选择主要包括：断路器、隔离开关、电压互感器、电流互感器、绝缘子、套管、电缆母线、避雷器等。
关键词：变电站；一次系统；负荷计算；无功补偿；短路计算IDesign of 110kV Substation and Primary System AbstractThe design first to subject the original data analysis，and substations loads computation and no work make the calculation. Then precede the burthen calculation of the transformer substation with have no the coefficient the in expiation of calculation the etc.. Secondly, according to the original data, for short terms and the choice, And according to short-circuit the result, a device would the checksum ；Complete the connection to choose the type and equipment designed to draw, when the substations a system. Finally, to prevent ground, ready for substations, and the electricity system in substations, Of electrical equipment chosen primarily includes ： breaker, isolated from a switch, voltage, potential transformer , current transformer, post-type insulator, bushing and cables etc., lightning arrester，bus etc.Keywords: Transformer Substation, The Primary System, load calculation，Reactive power compensation，Short-circuit calculationIII前言变电站是接受、变换、分配电能的环节，是供电系统中极其重要的组成部分。

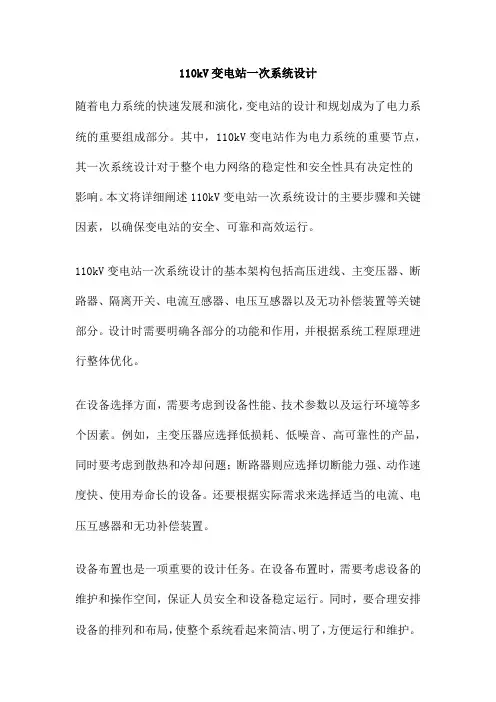

110kV变电站一次系统设计
110kV变电站一次系统设计随着电力系统的快速发展和演化，变电站的设计和规划成为了电力系统的重要组成部分。
其中，110kV变电站作为电力系统的重要节点，其一次系统设计对于整个电力网络的稳定性和安全性具有决定性的影响。
本文将详细阐述110kV变电站一次系统设计的主要步骤和关键因素，以确保变电站的安全、可靠和高效运行。
110kV变电站一次系统设计的基本架构包括高压进线、主变压器、断路器、隔离开关、电流互感器、电压互感器以及无功补偿装置等关键部分。
设计时需要明确各部分的功能和作用，并根据系统工程原理进行整体优化。
在设备选择方面，需要考虑到设备性能、技术参数以及运行环境等多个因素。
例如，主变压器应选择低损耗、低噪音、高可靠性的产品，同时要考虑到散热和冷却问题；断路器则应选择切断能力强、动作速度快、使用寿命长的设备。
还要根据实际需求来选择适当的电流、电压互感器和无功补偿装置。
设备布置也是一项重要的设计任务。
在设备布置时，需要考虑设备的维护和操作空间，保证人员安全和设备稳定运行。
同时，要合理安排设备的排列和布局，使整个系统看起来简洁、明了，方便运行和维护。
为了保证变电站的安全和稳定运行，仪表和安全防护装置也是必不可少的。
仪表可以实时监测设备的运行状态，为运行人员提供重要的运行参考。
安全防护装置则可以在设备故障或异常情况下，快速切断电源，保护设备和人员安全。
在进行电路分析时，需要采用适当的计算方法和原理，以确定各部分的电气性能和参数。
例如，可以通过电路仿真软件进行模拟实验，得到各部分的电压、电流以及功率因数等关键数据。
根据电路分析结果，可以进一步计算设备的参数。
例如，可以通过计算得到主变压器的容量、断路器的切断能力、电流互感器的变比等关键参数。
这些参数对于设备的选择和系统的整体性能具有重要影响。
在完成上述计算和分析后，可以得出110kV变电站一次系统设计的主要内容和结论。
设计时需要权衡各种因素，如设备性能、系统稳定性、经济性等，以满足用户需求和系统规划要求。
35kV变电站电气一次部分初步设计分析
35kV变电站电气一次部分初步设计分析1. 引言1.1 背景介绍35kV变电站是指电压等级为35千伏的变电站，是电力系统中的一个重要环节，用于将输电线路上的高压电能转变为供用户使用的低压电能。
一次部分是变电站中最基础、最重要的组成部分之一，其设计合理与否直接关系到电能传输的安全、稳定和有效。
随着我国电力行业的快速发展，35kV变电站在城市和乡村的建设中得到广泛应用，因此对其一次部分的设计要求也越来越高。
35kV变电站电气一次部分初步设计分析是对变电站的电气一次系统进行的初步设计和分析，旨在确保变电站的电气系统能够稳定、安全地运行。
通过对35kV变电站的电气一次部分进行详细的设计要求分析，可以为后续深入设计提供参考，保障变电站的正常运行和电能传输的可靠性。
对35kV变电站电气一次部分进行初步设计分析具有重要意义。
1.2 研究目的本文的研究目的是为了对35kV变电站电气一次部分的初步设计进行分析和探讨。
通过深入研究和详细分析设计要求、系统框架设计、继电保护原理设计、接地系统设计以及防雷设计，我们旨在探讨如何有效地设计和布置35kV变电站的电气一次部分，以确保其正常运行和安全性。
通过本文的研究，我们希望为后续深入设计提供有力参考，为35kV变电站电气一次部分的设计和施工提供科学指导。
我们也希望通过这篇文章的撰写，能够为相关领域的研究和实践工作提供一定的理论支持和技术参考，促进35kV变电站电气一次部分设计水平的提升，确保电网运行的安全稳定。
1.3 研究意义35kV变电站电气一次部分初步设计分析引言:35kV变电站作为电力系统的重要组成部分，其电气一次部分的设计直接关系到电力系统的安全稳定运行。
对35kV变电站电气一次部分的初步设计进行分析具有重要的理论和实践意义。
通过对35kV变电站电气一次部分的设计要求进行分析，可以帮助设计人员更好地了解对该部分的功能和性能要求，为设计方案的制定提供有力的依据。
通过对系统框架设计、继电保护原理设计、接地系统设计、防雷设计等方面的分析，可以全面评估电气一次部分的设计方案是否符合相关要求，从而为后续深入设计提供参考和指导。
毕业设计---110kv变电站一次、二次系统设计[管理资料]
![毕业设计---110kv变电站一次、二次系统设计[管理资料]](https://img.taocdn.com/s3/m/a586def0bed5b9f3f80f1c89.png)
毕业设计(论文)论文题目：110千伏终端变电站一次系统设计学生姓名：学号年级、专业、层次：二00六年三月目录第一章设计题目 (1)一．毕业设计课题 (1)二．毕业设计的内容要求 (1)第二章变压器容量确定 (2)一．主变容量的确定 (2)二．所用变压器容量的确定 (3)第三章电气主接线确定 (3)一．方案技术经济比较原则 (4)第四章短路电流及主要设备选择 (5)一．短路电流计算 (5)二．主设备选择 (8)三．主设备校验 (10)第五章绝缘配合及过电压保护 (16)一．绝缘配合 (16)二．过电压保护 (16)三．接地 (17)四．泄漏比距 (18)第六章电气设备布置及配电装置 (18)一．电气设备布置 (18)二．配电装置的型式 (19)第七章电容器补偿装置 (19)第八章保护配置及交直流部分 (19)一．110千伏线路保护配置 (19)二．变压器保护配置 (19)三．35千伏线路保护配置 (20)四．10千伏线路保护配置 (20)五．10千伏电容器组保护配置 (20)六．逻辑闭锁 (21)七．交流系统 (21)八．直流系统 (21)第九章监控系统功能配置 ..................................................... 错误!未定义书签。
一．系统结构 ..................................................................... 错误!未定义书签。
二．硬件设备配置............................................................ 错误!未定义书签。
三．软件系统 ..................................................................... 错误!未定义书签。
四．系统功能 ..................................................................... 错误!未定义书签。
220kV变电站控制部分设计(一次系统)
220kV变电站控制部分设计(一次系统)本文档旨在介绍220kV变电站控制部分设计的一次系统。
1. 引言
220kV变电站是电力系统中重要的组成部分，用于变换电压级别，以便输送电能。
本文档将重点关注变电站的控制部分设计，特
别是一次系统。
2. 一次系统设计要求
一次系统作为变电站的重要组成部分，需要满足以下设计要求：- 输入电压范围：220kV
- 系统可靠性：高可靠性，确保电力传输的稳定和安全
- 控制手段：可远程操作和监控
3. 一次系统设计方案
基于上述设计要求，我们提出以下一次系统设计方案：
- 输入电压检测：使用高精度的电压传感器进行输入电压的实
时监测，确保控制系统能够准确获取电压信息。
- 保护装置设计：设计适当的保护装置，用于检测和响应异常情况，如电压过高或过低等。
保护装置应能够迅速切断电路并保护设备的安全。
- 远程操作与监控：设计远程控制与监控系统，使操作人员能够通过网络远程监控和操作一次系统。
该系统应具备实时数据传输和远程故障诊断功能。
- 人机界面：设计直观友好的人机界面，使操作人员能够方便地监控一次系统的状态并进行必要的操作。
4. 结论
通过以上设计方案，我们可以实现对220kV变电站控制部分的一次系统进行高可靠性的设计。
该设计方案满足输入电压要求，并具备远程操作与监控功能，可有效保障变电站的安全和稳定运行。
以上是220kV变电站控制部分设计(一次系统)的文档内容，希望对您有所帮助。
变电站一次系统的电气主接线设计
变电站一次系统的电气主接线设计摘要：变电站电气一次设计重点在于统筹设备制造能力、技术性能和工程建设、运行需求，在满足安全可靠、经济合理的前提下，采用更集成的设备，优化布置，缩短建设周期，减少运维工作量，同时优选节能设备和环保材料，实现变电站更环保的建设和运行，提高社会效益。
电气主接线是电网中必不可少的一部分，担负传输电能的职责，主接线方案的选择也会影响到电网运行的安全性、可靠性。
本文主要论述变电站一次系统的电气主接线设计，仅供参考。
关键词：变电站；一次系统；电气主接线；设计引言变电站，即改变电压的地方，是电力系统中的能量交换站，不可或缺地影响着整个系统的安全和经济运行，变电站作为发电厂与用户之间的纽带，担负着变换和分配电能的作用。
本文阐述变电站一次系统电气主接线设计，包括电气主接线、计算短路电流、防雷接地保护的选择、母线接线形式、高压配电设备。
1变电站电气一次设计重点1.1变电站型式66～750千伏变电站，条件不受限时，优先采用户外HGIS变电站；在站址条件受限、高海拔、严寒和温差大以及重污秽地区，可采用半户内变电站；在城市中心人口密度高、土地昂贵地区或当地规划有要求的地区，可采用全户内变电站。
35千伏变电站，建设规模较小时，可采用全站无建筑物、开关设备均采用预制舱式设备的全舱式变电站；建设规模较大时，可采用全户内变电站。
1.2主变选型变电站主变压器应选用高效节能变压器。
500千伏、750千伏主变压器宜采用“自冷+风冷”的冷却方式。
240兆伏安容量的330千伏主变压器、180兆伏安及以下容量的220千伏主变压器及35～110千伏的主变压器，宜采用自冷方式。
户外布置的主变压器宜采用本体、散热器一体式布置型式。
户内布置的主变压器宜按照标准化设计的主变压器室和散热器室长宽高尺寸，采用本体、散热器分体式布置型式，优化户内主变压器的噪音和散热问题。
1.3配电装置户外不用AIS或GIS，而采用HGIS配电装置，是变电站模块化建设2.0版中尤为突出的一点。
变电站一次系统的电气主接线设计分析
变电站一次系统的电气主接线设计分析摘要：整个电网的重要组成部分是变电站。
电力系统的工作状态由其稳定性来决定，它也是有关企业与客户之间交流的重要渠道，负责电能的转换与分配。
因此，电气主接线设计要达到质量和经济的基本要求。
本文对这方面的主要设计要点进行了简要阐述，重点阐述了具体的设计要求，希望能够为以后变电站的设计提供一些参考。
关键词：变电站一次系统；电气接线设计；分析引言人类赖以生存的条件需要能源的支持，伴随社会不断发展，社会对电力的需求越来越大，由于需求的不断上升对发电厂也产生了越来越高的要求，可是，因为发电厂自身原因，绝大多数的大型发电厂的建设都是在相对偏远的位置，并且会产生距离和电力负荷中心，为了能够连接发电厂和电力负荷中心，去除这个距离，我们利用变电站进行连接，这样人们可以更安全地使用电力。
变电站可以决定电网的稳定性，因此设计显得尤为重要。
1、变电站一次系统电气主接线设计的关键点1.1电气主接线电气主接线是发电厂和变电所电气设计的主要部分。
主接线与整个电力系统的可靠性、灵活性和经济性以及发电厂和变电站自身的运行密切相关，它对电气设备的选择和配电装置的布置会产生很大地影响。
1.2计算短路电流电网系统越来越完善，电网技术水平也随之增高。
在初始设计阶段，短路电流将作为设计的参考数据。
短路电流计算结果将用于包括导线和电器的选择、中性点接地方式的确定等方面。
1.3电气设备（1）断路器的选择。
根据安装环境和要求确定断路器的种类和形式。
（2）选择互感器。
依据工程需求及短路计算结果确定误差大小和精度，然后选择匹配的电流互感器。
根据实际安装面积和使用要求选择相应的电压互感器类型。
（3）选择隔离开关。
在保证维修人员的安全情况下，选择维修设备和带电部件时要进行隔离。
为保证维修安全，设置相应的隔离开关在断路器两端，有中性点避雷针或变压器引线地对隔离开关设置不作要求。
（4）防雷接地保护。
电气设备运行中的过电压，它是外界雷电和系统参数变化所产生的电磁能量冲击，积聚而成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站中的变电一次系统设计
摘要：近年来，随着社会发展和科技进步，电力资源的需求量不断增长。
然而，由于长期高负荷运转状态的影响，供电安全性已经受到了严重的影响，这给
电力系统的稳定性带来了极大的挑战。
因此，为了保证电力系统的安全稳定运行，改扩建对严重老化变电站有着现实意义。
改扩建变电站的目的是提高电压等级和
容量，以满足电力系统的需求。
通过主变选举和电气主接线设计等手段，对变电
站的一次设计进行逐渐细化，从而提高变电站的运行效率和安全性。
同时，改扩
建还可以增加电力系统的备用容量，降低故障率，提高电力系统的可靠性。
关键词：变电站；变电一次；系统设计
1变电站系统的电气设计
在电力行业中，变电站是一个非常重要的设施，它起着将高压电转换为低压
电的作用。
随着时间的推移和技术的不断进步，现有的变电站难免会出现一些问
题或需要进行升级改造，为此我们需要进行一系列的工作来保证变电站的正常运行。
搜集业主的改造需求，并确定一次变电设计的初步内容。
这个过程需要我们
与业主进行沟通，了解他们的具体需求和要求，然后根据这些信息进行初步设计，确保设计方案符合业主的要求。
对变电站前期资料进行设计，确定改造范围，并
收集设备参数。
这个过程需要我们对现有的变电站进行仔细的调查和研究，了解
其现状和存在的问题，然后根据这些信息确定需要进行改造的范围，并收集设备
参数，为后续的改造工作做好准备。
拟定改扩建的材料清单、造价核算和设计施
工图。
在这个过程中，我们需要根据前期的设计和收集的设备参数，拟定改扩建
所需要的材料清单，并进行造价核算，确定改造所需的费用。
同时，我们还需要
绘制设计施工图，为后续的施工工作制定详细的计划和指导。
2变电一次设计时的准则
统一化设计与灵活调整是电力变电一次设计的重要准则。
这需要进行长期的
谋划和顶层设计，以便通过全面研究电能的需求量趋势来进行科学的变电一次设
计。
在变电一次设计中，安全准则是最重要的准则。
高质量的变电一次设计可以
提升变电站的供电质量，确保改建后的变电站各项电力设备能够符合安全生产的
原则。
这可以通过将供电设备与原有设备进行高效连接来实现，从而提升变电站
的供电品质。
在进行变电一次设计时，需要充分考虑变电站的规模和用途，以及
其所需的电能质量和供电方式。
同时，还需要考虑到变电站的环境因素，如气候、地质条件等。
在进行变电一次设计时，需要进行详细的电力计算，以确定所需的
变电设备类型和数量。
同时，还需要对变电设备进行合理布局，以便将其最大程
度地利用。
在变电一次设计中，还需要考虑到变电站的维护和维修问题。
这可以
通过采用易于维护和维修的设备来实现，从而最大程度地减少停机时间和维修成本。
3变电站中的变电一次系统设计
3.1选择合理的变电所位置
首先，选择合理的变电所位置需要考虑周围环境。
变电所应该远离人口密集
地区、居民区、学校、医院等人群聚集地，以减少对周围环境的影响。
同时，变
电所应该远离水源、交通干道、高压线路等，以避免电磁辐射对周围环境和人体
健康的影响。
其次，选择合理的变电所位置需要考虑经济效益和设备效率。
变电
所应该建在供电范围内，以减少输电成本和电场功率损失，提高电力资源利用率。
此外，变电所的设计应该考虑到后续变电所的改建和扩建，以方便未来电力系统
的升级和扩容。
最后，合理改造变电所，使其对周围环境的影响最小化。
变电所
应该按照环保要求进行设计和施工，减少废气、废水、废渣的排放。
同时，变电
所的外观设计应该与周围环境相协调，尽量减少对周围居民的视觉影响。
3.2重视变电主接线的设计
首先，在变电所的设计中，需要考虑经济效益和电能质量两方面。
经济效益
包括建设成本、运行成本和效益收益等因素的综合考虑，需要在保证电力系统正
常运行的前提下，最大化地降低投资和运行成本。
而电能质量则包括电压、电流、功率因数等因素，需要保证电力系统的稳定运行和电能的高质量输出。
其次，在
主接线的设计中，需要考虑其承受最大输入、输出电压和电流的能力，避免过载
问题的发生。
主接线是连接变压器和高压侧负荷的重要部分，其设计应该符合电力系统的结构和需求，避免发生故障，确保电能传输的稳定性和可靠性。
在设计时，需要对主接线进行调试和数据搜集，并进行科学分析，以便更好地了解其性能和运行状态。
只有通过科学的数据分析，才能更好地发现问题和解决问题，提高电力系统的稳定性和可靠性。
3.3主变设计
首先，主变的数量和容量需要根据实际情况进行选择。
针对不同的区域，主变的设计也会有所不同。
一般来说，郊区变电站需要设置两台主变机，容量从1～3级进行设计。
这是因为郊区负荷相对较小，两台主变可以满足供电需求。
而市区内的变电站通常需要三台以上的主变进行设计，因为市区负荷较大，需要更多的主变来分担负荷。
其次，主变的设计还需要考虑环境和人文等实际情况。
不同的区域环境和人文背景也会对主变的设计产生影响。
例如，在一些文化遗址或者历史遗迹附近的变电站需要进行隐蔽性的设计，以不影响当地文化和环境。
而在一些临近居民区的变电站则需要进行噪音控制和美化等方面的设计。
最后，在确定主变的数量和容量时，还需要综合分析各种影响因素。
需要考虑主变数量和未来最大负荷量等因素。
对于未来可能的负荷增长情况，需要预留一定的容量，以保证供电的可靠性和稳定性。
3.4配电装置的设计
在建设变电站时，为了确保各项设备的使用功能需求得到满足，必须注意避免占地不足的问题，并通过合理的配电装置设计来实现。
除此之外，建设过程中还需要保证各项设施的合理布置状态，以便于实现整个变电站的高效运行。
为了实现区域尺度的压缩，可以采用全封闭组合电器（GIS）的模式来进行母线的布置。
这种方式可以有效保证母线的布置更加紧凑，从而能够减少占地面积。
在变电站设计中，采用母线连接变电所的变电线路也是非常重要的。
这样一来，母线就可以利用分段产生的时间间隔来进行分配设备的对称配置，从而实现各项设备的平衡运行。
此外，在变电站设计中，采用COMPASS组合电器的方法也可以有效减少设备之间的接触点，实现闭锁时间，从而有效地减少了开关合闸的概率，保
证了各设备的工作可靠性。
在实际应用中，这种方法已经被广泛采用，并且取得
了非常好的效果。
3.5防雷设计
利用屋顶的避雷带来减少直击雷的侵害问题。
通过在变电站屋顶设置避雷带，可以有效地将直击雷电引入接地系统，避免对变电站设备和人员的直接伤害。
采
用热镀锌圆钢进行接地网的可靠性来提升变电站的防雷能力。
接地系统的可靠性
对于变电站的防雷能力至关重要。
采用热镀锌圆钢可以提高接地网的导电性能和
耐腐蚀性能，从而保证接地系统的稳定性和可靠性。
为了有效保护不同母线和近线，需要在不同母线和近线上设计避雷器。
避雷器是保护变电站设备的重要装置，通过将过电压引入接地系统来保护设备。
在不同母线和近线上布置避雷器可以更
加全面地保护变电站的设备。
结合变压器的中性点科学布设避雷器和放电间隙。
变压器是变电站的核心设备之一，中性点是变压器的重要部分。
通过在变压器中
性点布设避雷器和放电间隙，可以有效地保护变压器。
结论
总之，变电一次设计是一项综合性的工程，需要充分考虑变电站的实际情况，针对性地提出改造计划和任务，解决关键问题，确保变电站的安全运行和电力供
应的可靠性。
只有通过高质量的变电一次设计，才能为社会和经济发展提供更加
稳定和可靠的电力支持。
参考文献：
[1]周涛.变电站改建中的变电一次设计探讨[J].通讯世
界,2019,26(07):284-285.
[2]薛鹏.变电站改扩建中的变电一次设计研究[J].科学技术创
新,2018(27):35-36.
[3]张磊.变电站改建中的变电一次设计思考[J].中国新通
信,2018,20(12):236-237.
[4]陈健.变电站改建中的变电一次设计[J].山东工业技术,2016(19):175.
[5]李福星.变电站改建中的变电一次设计探讨[J].中国设备工
程,2017(19):153-154.。
