示波器显示波形的原理示波器是一种用于显示电信号波形的仪器，它是电子测量仪器中的重要设备。

在电子技术领域，示波器广泛应用于电子工程、通信工程、医疗设备、科研实验等领域。

示波器的显示原理是通过探头将被测信号转换为电压信号，再经过放大、滤波、数字化等处理，最终在示波器屏幕上显示出相应的波形。

首先，示波器的显示原理是基于电压信号的测量和显示。

当被测信号通过探头输入示波器后，探头将信号转换为与之成正比的电压信号。

这个电压信号经过放大电路放大后，再经过滤波电路进行滤波处理，去除掉杂波和噪声，保留信号的有效部分。

接着，经过模数转换电路将模拟信号转换为数字信号，然后通过数字处理电路进行数字信号的处理，最终在示波器的屏幕上显示出波形。

其次，示波器的显示原理是基于示波器的扫描和显示技术。

示波器屏幕上的波形是通过电子束在屏幕上的扫描来实现的。

当示波器接收到信号后，通过水平扫描电路和垂直灵敏度控制电路来控制电子束的扫描速度和扫描方向，从而在屏幕上显示出完整的波形。

同时，示波器的屏幕上还可以显示出波形的幅度、频率、相位等相关参数，帮助工程师对信号进行分析和测量。

最后，示波器的显示原理是基于示波器屏幕的显示技术。

示波器屏幕采用了高分辨率的显示器件，能够清晰地显示出波形的细节和变化。

同时，示波器屏幕还具有亮度、对比度、扫描速度等可调参数，可以根据实际需要进行调整，以获得最佳的显示效果。

通过这些显示技术，示波器可以准确、清晰地显示出各种类型的波形，帮助工程师进行信号的分析和测量工作。

总之，示波器的显示原理是基于电压信号的测量和显示、示波器的扫描和显示技术、示波器屏幕的显示技术等多方面的技术原理共同作用的结果。

通过这些技术原理，示波器能够准确、清晰地显示出各种类型的波形，为工程师的工作提供了重要的帮助。

在实际应用中，工程师需要根据被测信号的特点和测量要求，选择合适的示波器，并合理设置示波器的各项参数，以获得准确、可靠的测量结果。

示波器显示波形的原理是

示波器显示波形的原理是
示波器显示波形的原理主要是通过采集电信号并将其转换成可视化的波形图形。

下面介绍几个关键的步骤：
1. 信号采集：示波器通过探头连接到待测信号源上，采集信号。

探头通常包括一个金属探针，它可以接触电子元件或电路，并将电子信号传输到示波器的输入端。

2. 数字化转换：示波器接收到的连续模拟信号会经过模数转换器（ADC）转换成数字信号。

ADC会对连续的模拟信号进行
抽样和量化，将其离散化为数字信号。

3. 存储和处理：示波器通常具有内存，用于存储采集到的数字信号。

存储的数字信号可以进行进一步的处理，例如触发、解码和平均。

4. 显示：最后，示波器会将处理后的数字信号转换成图形，显示在示波器屏幕上。

这些图形通常是以时间为横轴，电压为纵轴的波形图形。

示波器显示的图形可以通过调节水平、垂直和触发等参数来进行调整。

总结起来，示波器显示波形的原理是通过信号采集、数字化转换、存储和处理以及最后的显示过程，将电信号转换成可见的波形图形。

示波器的使用波形形成原理

示波器的使用波形形成原理
示波器的使用波形形成原理是基于示波器内部的时基和幅基电路。

示波器通过控制时基电路来确定波形的水平位置和时间尺度，通过控制幅基电路来确定波形的垂直位置和幅度尺度。

时基电路：示波器的时基电路主要包括水平放大器、触发电路和扫描电路。

水平放大器将输入信号放大后送入触发电路。

触发电路负责根据设置的触发方式和触发电平来确定波形的起始位置。

扫描电路根据时基设置的扫描速率来控制屏幕的扫描，从而形成波形的水平位置和时间尺度。

幅基电路：示波器的幅基电路主要包括垂直放大器、直流偏置电路和亮度控制电路。

垂直放大器将输入信号放大后送入显示屏幕。

直流偏置电路用于调整波形的直流偏置，以使波形能够在屏幕上正确显示。

亮度控制电路用于调整波形的亮度，以使波形能够在屏幕上清晰可见。

总结起来，示波器的使用波形形成原理是通过控制时基电路和幅基电路来确定波形的水平位置、时间尺度、垂直位置和幅度尺度，从而在屏幕上显示出输入信号的波形。

示波器显示波形原理

示波器显示波形原理
示波器是一种测量电压信号波形的仪器，其显示原理基于示波管和水平与垂直扫描的工作方式。

示波管是示波器的核心部件，它由一个带有荧光屏的玻璃管构成。

当电子束扫描荧光屏时，荧光屏上的荧光物质会发出光线。

在示波管内部，有两组垂直和水平的电极，分别负责控制电子束在荧光屏上的位置。

当示波器接收到待测测量信号后，信号会经过放大器进行放大，并由触发器控制信号的开始扫描。

信号会被拆分成两部分，一部分用于垂直扫描，一部分用于水平扫描。

垂直方向的扫描通过垂直放大器来控制。

放大器会根据测量信号的电压值来调整电子束在荧光屏上的位置，从而形成垂直的波形。

电压信号越大，垂直波形的幅度就越高。

水平方向的扫描通过水平放大器来控制。

放大器会根据触发器的信号来调整电子束的扫描速度，从而形成水平方向的波形。

触发器的作用是在信号的特定点上开始扫描，以便获得稳定的波形显示。

除了垂直和水平扫描之外，示波器还可以进行触发、扫描速度调整、幅度测量等功能。

这些功能可以帮助用户获得更准确的波形显示，从而进行电路分析和故障诊断。

总的来说，示波器的显示原理是利用示波管和垂直、水平扫描
电极控制电子束在荧光屏上的位置，通过放大、触发和扫描速度调整等功能，将测量信号转化为可视化的波形。

这样用户就可以通过观察波形来分析电路中的信号变化和故障情况。

示波器波形显示原理

示波器波形显示原理
示波器波形显示原理是基于电子仪器的原理。

示波器通过输入待测信号，经过放大和处理后将信号以图形的形式显示在示波器屏幕上。

示波器的显示原理是利用电子束在荧光屏上划过形成连续的线条。

具体而言，示波器内部通过一系列的电子元件将输入信号放大，然后将信号转换为电子束的控制信号。

在示波器的核心是一个电子枪，它能够发射出高速运动的电子束。

电子束在经过加速电极和聚焦电极的作用下，形成一个细且聚焦的电子光束。

然后，这个电子光束通过偏转电极控制，使其在荧光屏上垂直和水平方向进行移动。

信号的垂直方向控制由示波器内部的垂直增益电路完成。

增益电路根据输入信号的幅值，将电子束偏转到对应的位置。

水平方向的控制由示波器内部的水平扫描电路完成。

水平扫描电路产生一个固定的扫描信号，将电子束水平移动。

当电子束划过荧光屏时，荧光屏发出的光线会在视角较小的条件下聚焦到一个细小的点上，形成一个明亮的点。

通过快速的水平和垂直移动，电子束在荧光屏上形成连续的线条。

这些线条的形状和位置与待测信号的波形一致。

通过不断地扫描和移动，示波器可以显示出待测信号的完整波形。

同时，示波器还可以通过触发电路控制扫描的起始点，以保证示波器屏幕上波形的稳定显示。

总之，示波器的波形显示是通过放大和处理输入信号，控制电子束的移动，以及荧光屏的光线产生，最终在示波器屏幕上显示出待测信号的波形。

示波器波形显示原理

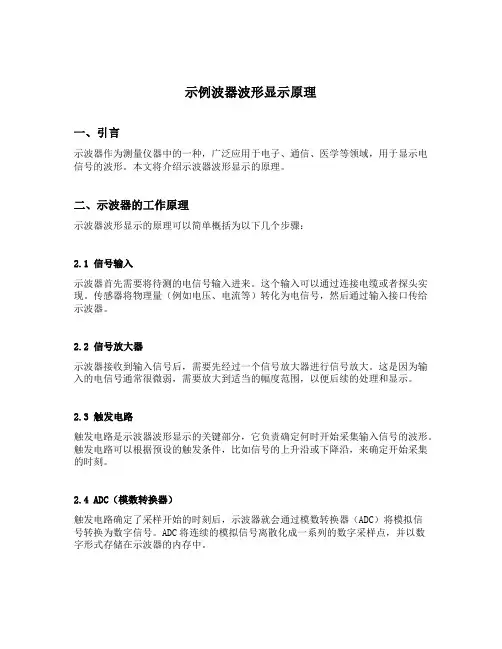

示例波器波形显示原理一、引言示波器作为测量仪器中的一种，广泛应用于电子、通信、医学等领域，用于显示电信号的波形。

本文将介绍示波器波形显示的原理。

二、示波器的工作原理示波器波形显示的原理可以简单概括为以下几个步骤：2.1 信号输入示波器首先需要将待测的电信号输入进来。

这个输入可以通过连接电缆或者探头实现。

传感器将物理量（例如电压、电流等）转化为电信号，然后通过输入接口传给示波器。

2.2 信号放大器示波器接收到输入信号后，需要先经过一个信号放大器进行信号放大。

这是因为输入的电信号通常很微弱，需要放大到适当的幅度范围，以便后续的处理和显示。

2.3 触发电路触发电路是示波器波形显示的关键部分，它负责确定何时开始采集输入信号的波形。

触发电路可以根据预设的触发条件，比如信号的上升沿或下降沿，来确定开始采集的时刻。

2.4 ADC（模数转换器）触发电路确定了采样开始的时刻后，示波器就会通过模数转换器（ADC）将模拟信号转换为数字信号。

ADC将连续的模拟信号离散化成一系列的数字采样点，并以数字形式存储在示波器的内存中。

2.5 内存和处理器示波器的内存和处理器组成了示波器的核心部分，负责存储和处理采集到的数字信号。

内存的大小决定了示波器能够采集和存储的波形长度，而处理器则负责对采集到的数据进行处理和分析。

2.6 波形显示最后，示波器将处理过的数字信号以图形的形式显示出来。

这一步需要将数字信号转换为模拟信号，并通过显示器以波形的形式呈现出来。

示波器通常提供多种显示模式和触发方式，以满足不同应用场景的需求。

三、示波器波形显示的特点示波器波形显示具有以下几个特点：3.1 实时性示波器能够实时地显示输入信号的波形变化。

示波器通常具有较高的采样率和内存容量，能够实时存储和显示较长时间范围内的波形变化，对于高频信号的测量也能够获得较好的效果。

3.2 触发功能触发功能是示波器的重要特点之一。

通过设置触发条件，示波器能够在满足条件时开始采集波形数据，从而减少噪声的干扰，保证波形的稳定显示。

示波器显示波形的原理

示波器显示波形的原理
示波器是一种用来显示电信号波形的仪器，它可以将电压随时间变化的波形显
示在屏幕上，是电子工程师和电子爱好者常用的测试仪器之一。

示波器的原理是基于电压信号与时间的关系，通过对电压信号进行采样和显示，让用户能够直观地观察信号的波形特征和变化规律。

示波器的工作原理可以分为四个主要部分，输入部分、采样部分、显示部分和
触发部分。

首先是输入部分，当被测电压信号进入示波器时，首先经过输入部分的放大电路，将信号放大到适合示波器内部处理的范围。

然后经过输入阻抗匹配电路，使得示波器的输入阻抗与被测电路的输出阻抗匹配，避免信号失真。

其次是采样部分，示波器会对输入信号进行离散采样，将连续的信号转换成离
散的数字信号。

这一过程需要高速的模数转换器（ADC）来将模拟信号转换成数
字信号，然后经过存储器进行存储，以备后续显示。

接着是显示部分，示波器通过内置的数码显示屏幕，将数字信号转换成模拟信号，并在屏幕上显示出波形图像。

显示部分的性能包括分辨率、刷新率、亮度等指标，直接影响着示波器显示的波形图像的清晰度和稳定性。

最后是触发部分，触发电路是示波器的一个重要部分，它能够使示波器在一定
条件下，只显示特定的波形。

比如可以设置在信号超过或低于某个阈值时才触发显示，或者在特定的时间点进行触发显示。

这样可以帮助用户更清晰地观察信号的特定部分，避免波形的抖动和干扰。

总的来说，示波器显示波形的原理是基于对电压信号的采样、存储和显示。

通
过合理的输入、采样、显示和触发部分的设计，示波器能够准确地显示出被测信号的波形特征和变化规律，为电子工程师和电子爱好者提供了重要的测试和分析工具。

示波器显示波形的原理

示波器显示波形的原理
示波器显示波形的原理是利用电子束轰击阴极射线管（CRT），并使它发光来产生肉眼可见的光点。

具体步骤如下：
1.只在竖直偏转板上加一交变的正弦电压，则电子束的亮点将随电压的变化在竖直方向来回运动，如果电压频率较高，则看到的是一条竖直亮线。

2.在水平偏转板上加一扫描电压，使电子束的亮点沿水平方向拉开，这种扫描电压的特点是电压随时间成线性关系增加到最大值，最后突然回到最小，此后再重复地变化。

这种扫描电压即前面所说的“锯齿波电压”。

3.在竖直偏转板上加正弦电压，同时在水平偏转板上加锯齿波电压，电子受竖直、水平两个方向的力的作用，电子的运动就是两相互垂直的运动的合成。

当锯齿波电压比正弦电压变化周期稍大时，在荧光屏上将能显示出完整周期的所加正弦电压的波形图。

简述示波器波形显示原理

简述示波器波形显示原理摘要：1.示波器概述2.波形显示原理3.示波器的主要组成部分及其功能4.波形显示的具体过程5.示波器在实际应用中的优势和局限性6.总结正文：**一、示波器概述**示波器是一种用于观察和测量电信号的电子仪器，它能将电信号转换成直观的波形显示出来。

示波器在我国科研、教育和工业领域有着广泛的应用，是不可缺少的实验和测试工具。

**二、波形显示原理**示波器的波形显示原理主要基于光电效应。

当垂直方向（Y轴）的电压信号输入示波器后，示波器内部的扫描电路会将这个电压信号转换为光信号。

这个光信号经过光纤传输到示波器的屏幕上，再经过光电转换器将其转换为电压信号，最后在屏幕上呈现出波形。

**三、示波器的主要组成部分及其功能**1.垂直放大器：负责将输入的电压信号放大，转化为可供屏幕显示的信号。

2.水平放大器：负责对输入信号进行时间上的放大，以便在屏幕上显示更清晰的波形。

3.示波器控制电路：用于调节示波器的各项参数，如电压、频率等。

4.屏幕：用于显示波形。

5.横轴和纵轴：分别表示波形的时间和电压幅度。

**四、波形显示的具体过程**1.输入信号经过垂直放大器放大，转化为可供屏幕显示的电压信号。

2.水平放大器对电压信号进行时间上的放大，使得波形在屏幕上呈现出清晰的轮廓。

3.示波器控制电路根据需要调整电压、频率等参数，以满足不同实验需求。

4.屏幕显示波形，同时横轴和纵轴分别表示波形的时间和电压幅度。

5.通过观察波形，用户可以了解信号的频率、幅度、相位等特性。

**五、示波器在实际应用中的优势和局限性**优势：1.直观显示电信号波形，便于观察和分析。

2.具有较高的测量精度，满足科研和工程需求。

3.功能丰富，可适应多种应用场景。

局限性：1.对输入信号的幅度和频率有一定要求，需进行预处理。

2.示波器本身具有一定的体积和重量，携带不便。

3.价格较高，购买和维护成本相对较高。

**六、总结**示波器作为一种重要的电子测试仪器，凭借其波形显示的优点和实用性，在我国科研、教育和工业领域发挥着重要作用。

示波器的波形显示和测量方法

示波器的波形显示和测量方法示波器是一种常用的电子测试设备，用于显示和测量电信号的波形。

它广泛应用于电子工程、通信、医疗、教育和科研等领域。

本文将介绍示波器的波形显示原理和常用的波形测量方法。

一、波形显示原理示波器通过采集被测信号并将其转换为电压值，然后将这些离散的电压值通过水平和垂直扫描进行扫描和显示，从而形成连续的波形图像。

具体的波形显示原理有两种常见的类型：模拟示波器和数字示波器。

1. 模拟示波器模拟示波器使用电子光束和电磁偏转来显示被测信号的波形。

它通过电子束在阴极射线示波管（CRT）屏幕上作二维扫描，利用电磁偏转系统来控制电子束的水平和垂直移动，从而将电压信号转换为可见的波形图像。

2. 数字示波器数字示波器将被测信号转换为数字信号，并通过模数转换器将其转换为离散的电压值。

然后，这些离散的电压值可以通过数字信号处理技术重新恢复成连续的波形，最终在示波器屏幕上显示出来。

数字示波器具有高精度、稳定性好以及多种自动化功能，因此在现代电子测试中得到了广泛应用。

二、波形测量方法示波器不仅可以显示波形，还可以进行各种波形测量。

常用的波形测量方法有以下几种：1. 幅值测量示波器可以测量波形的峰值、峰峰值、平均值和有效值等幅值参数。

通过在示波器上设置合适的垂直量程和触发模式，可以准确地测量波形的幅度。

2. 频率测量示波器可以通过测量波形的周期或脉冲宽度来获取频率信息。

利用示波器上的时间测量功能，可以轻松地获取波形的频率，并通过适当的设置还可以获得频谱分析图。

3. 相位测量对于多个信号或者周期信号，示波器可以通过设置触发源和触发级来测量信号之间的相位关系，从而获取波形的相位信息。

相位测量对于频率合成、通信系统和控制系统等领域非常重要。

4. 上升时间和下降时间测量对于快速变化的信号，示波器可以测量信号的上升时间和下降时间，这对于分析信号的传输特性和约束等参数是至关重要的。

5. 示波器中的数学运算现代数字示波器经常配备各种数学运算功能，例如傅里叶变换、微分、积分和滤波等。

简述示波器的示波原理

简述示波器的示波原理
示波器是一种用来观察和测量电信号的仪器，它的示波原理是基于电压-时间图像显示的原理。

通过对电信号进行采样和处理，示波器可以将电信号的波形显示在示波器屏幕上。

示波器的示波原理基于光电转换技术。

当电信号进入示波器时，首先通过垂直通道的放大器对信号进行放大处理，以适应示波器屏幕的显示范围。

接下来，示波器通过水平通道对信号进行时序处理。

在示波器内部，信号被分为一系列等距的时间点进行采样。

然后，这些采样点通过水平通道的时钟电路按照等间隔的时间进行排列。

示波器将垂直通道和水平通道的输出信号输入到屏幕控制系统。

屏幕控制系统使用一个电子枪发射电子束，在荧光屏上绘制出一个连续的可见点。

水平通道的时钟电路控制电子束的水平移动速度，垂直通道的输出信号控制电子束的垂直位置。

最后，荧光屏上的电子束经过扫描，绘制出每个采样点的亮度，形成一个电压-时间图像。

通过连续扫描，示波器可以实时显
示电信号的波形。

在示波器屏幕上显示的电压-时间图像可以提供有关信号频率、幅度、相位等信息。

示波器通常还具有触发功能，可以根据信号的特定特征触发显示，以便更好地观察信号的细节。

总之，示波器的示波原理是将电信号进行采样和处理，通过屏
幕上的亮度变化来显示电信号的波形，从而帮助工程师分析和测量电信号。

示波器的波形显示原理

示波器的波形显示原理
示波器是一种电子测量仪器，用于显示和分析电信号的波形。

它能够以图形的
方式直观地显示信号的振幅、频率、相位和其他相关特征，对于电子工程师和科学家来说，是一种非常重要的工具。

示波器的波形显示原理主要基于电子束的偏转和屏幕上放置的荧光敏感表面。

当电子束从示波器的电子枪发射出来时，它们经过偏转系统，根据信号的特性被引导到屏幕的不同位置。

屏幕上的荧光表面会发光，产生一个亮点，而这个亮点的位置取决于电子束的偏转。

示波器的波形显示原理中，主要涉及两种偏转方式：水平偏转和垂直偏转。

在
水平偏转中，信号的周期性会影响电子束的扫描速度，从而在屏幕上形成水平方向上的波形。

垂直偏转则控制电子束在垂直方向上的位置，决定了波形的振幅。

示波器的波形显示原理还涉及信号的取样和采样。

示波器的采样系统会以固定
的采样率对输入信号进行取样，然后将这些取样数据转换成电压值，并在屏幕上以合适的位置显示。

通过对取样数据的连接，示波器能够还原出完整的波形。

除了基本的波形显示原理，示波器还具有多种显示模式，如时间基准、触发等。

时间基准决定了显示屏上波形的时间尺度，而触发则确保波形在屏幕上稳定地显示。

这些功能使得示波器成为分析和测量复杂电子信号的不可或缺的工具。

综上所述，示波器的波形显示原理基于电子束的偏转和屏幕上的荧光敏感表面。

通过控制电子束的偏转和取样，示波器能够准确地显示和分析电信号的波形。

它在电子工程和科学研究领域具有广泛的应用，为我们理解和分析电子信号提供了有力的工具。

示波器显示原理是什么

示波器显示原理是什么
示波器显示原理是通过将电信号转换为可视化的图形，并在示波器屏幕上显示出来。

具体来说，示波器的显示原理涉及到以下几个步骤：
1. 信号输入：示波器通过探针或传感器将待测电信号输入。

2. 信号放大：输入信号经过放大电路进行放大，以便能够显示出细微的信号变化。

3. 采样：示波器使用采样电路对输入信号进行采样，也就是将连续信号转换为离散信号。

4. 数字化：采样得到的离散信号被转换为数字信号，以便进一步处理和分析。

5. 存储：示波器将数字信号存储在内存中，以备后续显示和处理。

6. 显示：存储的信号通过图像处理和控制电路进行处理，然后在示波器屏幕上以波形的形式显示出来。

7. 触发：示波器可以设置触发条件，当输入信号满足触发条件时，触发电路会使示波器开始采集信号并进行显示，以便更好地观察信号的特征。

通过以上的过程，示波器能够将电信号转化为可见的波形图，并帮助工程师和技术人员进行信号分析和故障排除。

示波器形成一个波形的原理

示波器形成一个波形的原理示波器是一种用来测量和显示电压信号的仪器，可以显示电压信号的波形。

它是电子工程师和电子技术爱好者最常用的仪器之一。

示波器的原理基于电压信号的采样和显示。

当电压信号进入示波器时，它首先会通过一个输入放大器进行激励处理。

这个步骤的目的是将输入信号放大到适合示波器工作的范围内，以便后续处理。

放大后的信号会被送入一个样本保持电路，这个电路可以捕获信号的瞬时值并将其保持在一个电容器中。

这个电容器充当了样本保持电路的储存单元，能够保留信号瞬时值的信息。

样本保持电路可以通过一个开关控制，使得采样只在需要时进行。

接下来，采样到的信号会被送入一个模数转换器（ADC），将连续的电压信号转换成数字表示。

ADC会对采样到的电压信号进行离散化处理，将其转换成数字信号。

这样，示波器就可以通过数字信号进行处理和显示了。

数字信号会被送入数字信号处理单元（DSP）或数字信号处理器。

这个单元可以进行各种信号处理操作，如滤波、调整幅度和相位等。

其中，最常用的操作是傅里叶变换，它可以将时域信号转换成频域信号，显示信号的频谱信息。

在信号处理后，数字信号会被送入显示器。

显示器可以将数字信号转换成可视的波形图，让用户能够直观地看到输入信号的形状和变化。

现代示波器通常配备高分辨率的液晶显示屏，能够显示细节丰富的波形图像。

除了基本的电压测量和显示功能，示波器还具有许多其他功能和特性。

例如，示波器可以设置触发条件，当输入信号满足一定条件时，示波器会自动触发并显示相应的波形图。

示波器还可以进行数据存储和回放，以便长时间跟踪信号的变化。

总之，示波器通过电压信号的采样、转换和处理，实现了电压波形图的显示。

它充分利用了电子技术的发展，结合了模拟和数字技术的优势，为电子工程师提供了一种方便、准确地观测和分析电压信号的工具。

通过示波器，人们可以更好地理解和应用电子技术，推动科学技术的发展。

示波器原理,条件,方法

示波器原理,条件,方法示波器原理、条件和方法示波器是一种用于显示电信号波形的仪器，它利用电子技术和光学原理来观察和测量电信号的变化。

示波器广泛应用于电子工程、通信、医学等领域，可用于测量频率、幅值、相位等参数。

下面将从示波器的原理、使用条件和常用方法三个方面进行介绍。

一、示波器的原理示波器的基本原理是利用电子束在荧光屏上产生亮度变化的原理来显示电信号的波形。

当电信号进入示波器后，经过放大、滤波等处理后，被连接到电子枪的垂直偏转板和水平偏转板上。

电子枪会发射出一束高速电子，经过垂直和水平偏转板的作用，电子束在荧光屏上形成一个点。

由于电信号的变化，垂直和水平偏转板会控制电子束的位置，从而在荧光屏上显示出相应的波形。

二、示波器的使用条件示波器的使用条件主要包括以下几个方面：1. 输入信号的频率范围应在示波器的测量范围之内。

示波器一般会标注其最高可测量的频率范围，用户在选择示波器时需要根据实际需要来确定。

2. 输入信号的幅度范围应在示波器的测量范围之内。

如果输入信号的幅度超过示波器的测量范围，可能会导致显示不准确甚至损坏示波器。

3. 输入信号的波形形状应与示波器的测量模式匹配。

示波器一般支持多种测量模式，如正弦波、方波、脉冲等，用户需要选择合适的测量模式来保证测量结果的准确性。

三、示波器的常用方法示波器作为一种测量仪器，有多种常用方法可以用来观察和测量电信号的波形。

以下是一些常用的方法：1. 垂直调节：通过调节示波器的垂直偏移、增益和衰减等参数，可以使波形在荧光屏上居中、放大或缩小，以便更好地观察和测量。

2. 水平调节：通过调节示波器的水平扫描速度和水平偏移等参数，可以改变波形在时间轴上的显示位置和速度，以便更好地观察和测量波形的周期和相位。

3. 触发设置：通过设置示波器的触发模式、触发电平和触发源等参数，可以使波形在荧光屏上稳定显示，以便更好地观察和测量。

4. 自动测量：示波器一般提供自动测量功能，可以自动测量波形的频率、幅值、占空比等参数，方便用户进行快速测量和分析。

简述示波器显示波形的原理

简述示波器显示波形的原理
示波器是一种常用的电子仪器，主要用于检测和显示电信号的波
形特征。

示波器的工作原理是利用电子线束在屏幕上扫描并显示波形。

当被测信号输入到示波器上时，信号经过放大和滤波处理后，被
送入电子枪中。

电子枪通过加速电场的作用，将电子束集中加速成为
一束高速电子射线，射线随着时间的推移，不断地在屏幕上扫描。

扫描过程中，电子束在屏幕上留下一条亮点。

当被测信号的电压
和时间发生变化时，扫描线的位置和强度也随之发生变化，从而在屏
幕上显示出波形。

示波器的显示方式有两种：模拟示波器和数字示波器。

模拟示波
器的显示屏幕是一个荧光屏，它通过电子束扫描在荧光屏上留下的点
来显示波形。

数字示波器的显示屏则是由若干个像素点组成的，它可
以对电信号进行数字化处理后再显示。

通过示波器的显示波形，可以直观地观察信号的特征，如振幅、
周期、频率、相位等，从而帮助工程师进行电子电路的测试、调试和
故障排除。

示波器波形显示原理

示波器波形显示原理示波器是一种用于显示电信号波形的仪器。

它利用电子技术原理，将电信号转换为可见的波形图形，以便人们能够直观地观察和分析电信号的特性和变化。

在现代电子技术领域，示波器被广泛应用于电子实验、电路设计、故障诊断等方面。

示波器的波形显示原理主要包括信号采样、信号调制和显示三个步骤。

首先是信号采样。

示波器通过内部的采样电路，将要观测的信号进行采样。

采样是将连续的信号转换为离散的信号的过程。

示波器采用的采样率越高，采样点越多，能够还原出更精确的波形。

接下来是信号调制。

示波器将采样到的离散信号进行处理，以便能够在显示屏上呈现出连续的波形。

这个过程包括插值、滤波和放大等处理。

插值是通过已有的采样点来推算出其他采样点的值，以便使波形更加平滑。

滤波是为了去除噪声和干扰，保留信号的主要特征。

放大是为了将信号调整到适当的幅度范围，以便在显示屏上能够清晰可见。

最后是波形显示。

示波器通过显示屏来展示处理后的信号波形。

显示屏通常是使用液晶显示器或者阴极射线管来实现。

液晶显示器通过调节液晶分子的排列来控制透光度，从而显示出不同的亮度和颜色。

阴极射线管则利用电子束的偏转来绘制出波形图案。

通过适当的控制，示波器能够在显示屏上显示出各种波形，如正弦波、方波、脉冲波等。

同时，示波器还可以对波形进行水平和垂直的移动、放大和缩小等操作，以便更好地观察和分析波形。

示波器波形显示原理的关键在于准确地采样和处理信号，并将其转换为可见的波形图形。

通过示波器，我们可以直观地观察到电信号的特性和变化，从而更好地理解和分析电路的工作原理和性能。

示波器在电子技术领域的应用非常广泛，对于电子工程师和技术人员来说，它是一种必不可少的工具。
