电缆桥架图片大全
电缆桥架的型号和规格大全
电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。
主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。
桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。
也可以敷设在建筑物和管廊支架上。
在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。
一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。
它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。
他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。
它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。
它即适用于动力电缆的安装，也适合于控制电缆的敷设。
3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。
槽式、托盘式汇线桥架具有防尘、防干扰性能。
4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。
与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。
二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求了。

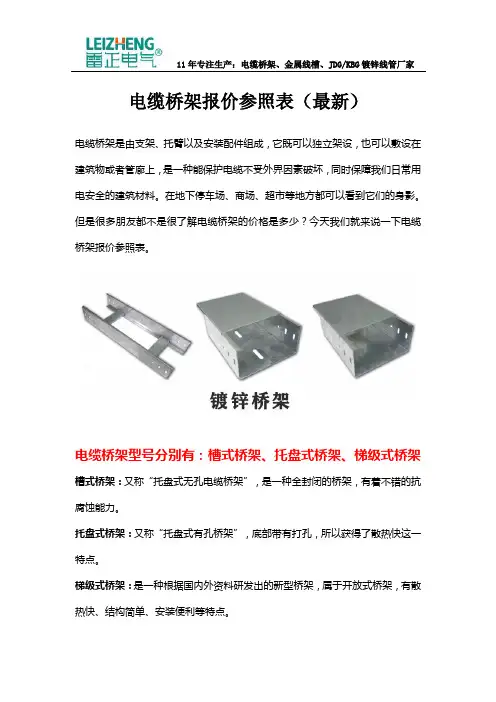

电缆桥架报价参照表(最新)
电缆桥架报价参照表（最新）电缆桥架是由支架、托臂以及安装配件组成，它既可以独立架设，也可以敷设在建筑物或者管廊上，是一种能保护电缆不受外界因素破坏，同时保障我们日常用电安全的建筑材料。
在地下停车场、商场、超市等地方都可以看到它们的身影。
但是很多朋友都不是很了解电缆桥架的价格是多少？今天我们就来说一下电缆桥架报价参照表。
电缆桥架型号分别有：槽式桥架、托盘式桥架、梯级式桥架槽式桥架：又称“托盘式无孔电缆桥架”，是一种全封闭的桥架，有着不错的抗腐蚀能力。
托盘式桥架：又称“托盘式有孔桥架”，底部带有打孔，所以获得了散热快这一特点。
梯级式桥架：是一种根据国内外资料研发出的新型桥架，属于开放式桥架，有散热快、结构简单、安装便利等特点。
如何选择电缆桥架：1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂，支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。
大跨距跨越公共通道，根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、电缆桥架,卡博菲桥架,爱帆桥架均可替代互用！7、户外要选用复合环氧树指桥架（F）。
电缆桥架报价参照表：。
电缆桥架弯头图集
电缆桥架弯头图集
电缆桥架是什么：
电缆桥架归于一款为维护电缆而衍生的产品，它能够维护电缆在正常通电运作的情况下不被外界环境和不定要素影响和损坏，然后保证用电、供电安全。
电缆桥架分为槽式、托盘来式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。
建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊自支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理。
安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。
电缆桥架弯头配件介绍：
以上便是桥架配件图片名称大全的介绍，希望大家看完之后对电缆桥架和桥架配件的认识有所帮助。
电缆桥架分类及国家标准
电缆桥架分类及国家标准桥架分成槽式、托盘的来式和梯架式、网文件格式等构造，由支撑架、托臂和安裝配件等构成。
房屋建筑内电缆桥架能够单独搭建，还可以附属在各种各样建(构)筑物和地下综合管廊自支撑架上，应反映构造简易，造型设计美观大方、配备灵便和检修便捷等特性，所有零件均需开展热镀锌解决。
安裝在房屋建筑外室外的电缆桥架，如果是在相邻海滩或归属于浸蚀区，则材料务必具备防腐蚀、耐湿气、粘合力好，抗冲击抗压强度高的物理性能特性。
电缆桥架分类：常常能够看到的桥架型号规格分别是：没孔托盘的电缆桥架（槽式电缆桥架）、梯式桥架、有孔托盘电缆桥架（托盘式电缆桥架）。
这三种电缆桥架都有各的优势，是现阶段中国应用数最多的型号规格，接下去大家看一下详解。
1.槽式桥架是一种密封式型桥架，它很适用铺设计算机电缆、电力电缆、热电阻电缆线以及它高精度系统软件的变频电缆的屏蔽掉影响和重浸蚀自然环境中电缆线的安全防护都是有不错的实际效果，考虑到槽式直达作屏蔽掉时、金属表面处理用热镀锌。
2.托盘式桥架是原油、化工厂、电力工程、轻工业、电视机、通讯器材等层面运用最普遍的一种，它具备重量较轻、荷载量大、造型设计美观大方、构造简约、安裝便捷等特性，它既合适用以动力电缆的安裝，也适用变频电缆的铺设。
3.梯方式桥架具备净重轻柔、工程造价低、造型设计与众不同、安裝便捷、排热性、透气率好等特性，它一般适用直轻大电缆线的铺设，很适用高、低动力电缆的铺设。
电缆桥架国家标准薄厚：注：国家行业标准一般是比较严密对安全系数标准很高的建筑项目而应用的较多。
<100毫米电缆桥架总宽<150mm~时，厚薄需挑选1.5mm<150mm电缆桥架总宽<400mm~时，厚薄就得挑选1.5mm至1.8mm<400mm电缆桥架总宽<600Mm~时，挑选1.8mm至2.0Mm<600Mm电缆桥架总宽<1200Mm~时，挑选2.0Mm至2.5mm。
电缆桥架的规格和型号大全
电缆桥架的规格和型号大全
电缆桥架在现在的生活中随处可见，，它们保护着电缆不受外界因素的影响而损坏，同时也保护着我们用电的安全保障。
那么电缆桥架是怎么组成的呢？它是由支架、托臂和安装配件组成，建筑物内桥架可以独立架设，也可以敷设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。
电缆桥架型号大全：
1.槽式电缆桥架是一种全密封型电缆桥架，它很适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果，考虑槽式直通作屏蔽时、表面处理用镀锌。
2.托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种，它具有重量轻、载荷量大、造型美观、结构简洁、安装方便等特点，它既
适合用于动力电缆的安装，也适用于控制电缆的敷设。
3.梯形式电缆桥架具有重量轻盈、造价低、造型独特、安装便利、散热性、透气性好等特点，它一般适用于直轻大电缆的敷设，很适用于高、低动力电缆的敷设。
电缆桥架规格表查询：。
电缆桥架的规格和型号图集
电缆桥架的规格和型号图集
电缆桥架是我们用电方面离不开的一种建筑材料，它保护着电缆电线免受外面各种因素损坏，放置电缆电线露出发生意外，可以说是我们用电方面的守护神。
在我们需要使用电缆桥架的时候一定要选择合适的规格和型号，这样才能更好的发挥电缆桥架的作用。
但是目前为止还有很多朋友对电缆桥架的规格和型号不太了解，所以我们今天特别的介绍一下电缆桥架的规格和型号介绍。
一、电缆桥架型号分别有什么
●槽式电缆桥是一种完全封闭的电缆桥，更适合在重腐蚀环境下铺设计算机电
缆、通信电缆、热电偶电缆等高灵敏系统信号电缆屏蔽干扰和电缆保护。
●托盘式桥架是半封闭型，它跟槽式桥架的形状图片特别形似，它具有重量很
轻、载重大、形状精美、构成简单、安装方便等独到之处。
既比较适用于动力电缆的安装，也比较适用于信号电缆的铺设。
●梯级式桥架是一种依据国内国外数据资料研发出的新型桥架，应属开放式的
桥架，有散热快、构成简单、安装便利等特点。
二、电缆桥架规格厚度
●电缆桥架不能大或小，必须选择适当的尺寸。
总的标准是电缆线占地面积与
电缆线槽截面之比不可超出40%，变频电缆不可超出50%。
厚度：0.8mm、1.0mm、1.2mm（非标）1.5mm、1.8mm、2.0mm、2.5mm （国标）。
电缆桥架图样(现代)
∙光纤槽道∙热镀锌电缆桥架∙钢网式桥架∙网格型桥架∙桥架接地线∙防腐附锌漆桥架∙防火漆桥架∙静电喷涂电缆桥架∙热浸塑电缆桥架∙电缆竖井桥架∙电缆沟桥架∙机房走线架∙防火阻燃电缆桥架∙电镀锌桥架∙桥架专用螺栓∙扁钢走线架U型钢走线架CT数控走线架效果图多孔U 型钢走线架是本厂针对电信、移动、联通、网通、铁通等电信运营商机房、机站开发的专用产品。
它既有布线管理作用，又有支撑全部缆线重量的功能。
是光缆、五类线、电线、电缆、管缆架设达到标准化的必要工程用具。
本产品符合信息产业部要求，为全开放式裸架。
主材选用优质钢板表面喷塑或热镀锌（室外用），具有承重量大，外观大方，耐腐蚀等特点。
适用于水平、垂直及多层分离布放线场合。
结构紧凑，布线量大，扩容及后续工程布放线施工时可很方便地实现 ― 三线 ‖ 分离。
走线架的安装尺寸可由用户根据通信机房实际情况灵活设计确定。
多孔U 型钢走线架特点：（1） 走线架宽度 200mm- 1000mm 。
（2） 每米平均承重 300KG 以上。
（3） 分单层；双层；三层等 ；及宽上层挂窄下层。
（4）搁条间隔可调；一般 250mm —330mm; 吊挂间隔 1.5m —2m 。
（5）列架可采用通用件现场组装，外形美观。
（6）无须打孔，无须专用工具，大量节省劳动力和施工时间。
（7）表面喷塑颜色可选； 表面热镀锌后在室外用，可靠 耐腐蚀 。
（8）可吊顶安装，地面支撑安装，也可作为爬梯使用。
U 型钢走线架SUG-01C-400走线架对接安装示意图走线架龙门架吊装安装示意图L –支架SUG-03C 走线架直接安装示意图走线架直接吊装安装示意图直连片SUG-02C玻璃钢电缆桥架也叫复合环氧树脂桥架有机玻璃钢桥架拉挤玻璃钢桥架阻燃玻璃钢桥架玻璃钢电缆桥架是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。
玻璃钢电缆桥架与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达6米，甚至更长）、切割方便、不需维护等优越性、强度高、绝缘性能好、耐化学腐蚀等优点。
电缆桥架、管线电缆制作图片欣赏
电缆桥架工艺优化设计效果图下面是我公司在其他电站桥架施工过程中采取的二次工艺优化示列图，主要如下图所示：主桥架到盘柜间空间较大时采用的方案（仙游电站）黄金坪电站主桥架引出到盘柜的分支桥架通过优化后电缆桥架转角工艺精致美观（阿海电站）黄金坪电站电缆主桥架布置规范转弯平滑效果图糯扎渡9#发电机机坑外围加装电缆桥架效果图黄金坪电站电缆桥架经二次工艺优化后布置效果图黄金坪电站电缆桥架经二次工艺优化后布置效果图黄金坪电站电缆桥架经二次工艺优化后布置效果图黄金坪电站电缆桥架经二次工艺优化后布置效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆室桥架安装二次工艺优化效果图苗尾电站电缆室桥架安装二次工艺优化效果图进、出竖井电缆排列及固定示例效果图进、出竖井电缆敷设排列效果图电缆绑扎松紧适度、间隙均匀效果图清蓄电站电缆敷设水平拐弯处电缆排列及固定示例效果图电缆敷设弯曲半径一致电缆成片交叉，减少交叉层数苗尾电站电缆敷设二次工艺优化效果图苗尾电站电缆敷设（竖井部位）二次工艺优化效果图苗尾电站电缆敷设二次工艺优化效果图苗尾电站电缆敷设二次工艺优化效果图黄金坪电站电缆敷设优化后效果图竖井电缆敷设优化后效果图电缆敷设优化后效果图苗尾电站电缆穿管出口经二次工艺优化后效果图用电缆管引入箱柜的方案示例效果图用电缆管引入元器件的方案示例效果图苗尾电站二次接线经二次工艺优化后效果图仙游电站盘柜二次配线优化后效果图仙游电站GIS楼现地控制柜电缆配线优化后效果图苗尾电站二次接线及标识经二次工艺优化后效果图苗尾电站电缆标识牌经二次工艺优化后效果图竖井段电缆固定及标识示例效果图盘柜内电缆固定及标识示例效果图电缆敷设及标识经二次工艺优化后效果图二次接线及标识经二次工艺优化后效果图二次接线及标识经二次工艺优化后效果图盘柜二次接线及标识牌效果图清蓄电站二维码电缆标识牌效果图清蓄电站二维码电缆标识牌效果图清蓄电站二维码电缆标识牌效果图清蓄电站二维码电缆标识牌效果图苗尾电站设备接地经二次工艺优化后效果图苗尾电站端子箱接地经二次工艺优化后效果图苗尾电站电缆桥架接地经二次工艺优化后效果图设备明显接地效果图接地施工效果图管道增加特殊弯头后布置图直管段增加支架的安装工艺管路转弯处增加支架的安装工艺4、根据三维效果图和现场管口的实际位置情况，如发现管路与管路之间、管路与其它系统设备之间，存在冲突时。
电缆桥架规格大全及表示方法
电缆桥架规格大全及表示方法电缆桥架常见规格槽式（全封闭式）电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200150×200100×600150×600100×800150×800100×500150×500100×300150×300100×400150×400电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h式中：h为电缆桥架净高。
电缆桥架规格大全及表示方式
电缆桥架规格大全及表示方式电缆桥架常见规格槽式〔全封锁式〕电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200150×200100×600150×600100×800150×800100×500150×500100×300150×300100×400150×400电缆桥架规格表示方式:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示构造形式〔用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式〕类别表示类别种类序号〔用阿拉伯数字加英语字母表示〕规格表示规格或规格序号〔用阿拉伯数字表示〕电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量〔kg/m〕n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷〔参照载荷曲线图表〕当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距〔K值最小不应小于d/4〕控制电缆桥架的宽度b的计算：〔一般电缆桥架的填充率取40%左右〕电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h式中：h为电缆桥架净高。
电缆桥架规格型号厚度参照
电缆桥架规格型号厚度参照
电缆桥架是一种设备，主要是用作为各种建筑物和管廊之间的一个桥梁，电缆桥架的结构也是多种的，主要分为槽式、托盘式和梯架式、网格式等等，该设备是由支架、托臂和安装附件等组成。
结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理。
电缆桥架型号分别有：槽式桥架、托盘式桥架、梯级式桥架槽式桥架：又称“托盘式无孔电缆桥架”，是一种全封闭的桥架，有着不错的抗腐蚀能力。
托盘式桥架：又称“托盘式有孔桥架”，底部带有打孔，所以获得了散热快这一特点。
梯级式桥架：是一种根据国内外资料研发出的新型桥架，属于开放式桥架，有散
热快、结构简单、安装便利等特点。
电缆桥架国标厚度：
A.电缆桥架宽度≤150~1.0；
B.150＜电缆桥架宽度≤300~1.2；
C.300＜电缆桥架宽度≤500~1.5；
D.500＜电缆桥架宽度≤800~2.0；缆桥架宽度＞800~2.2。
电缆桥架规格大全及表示方法
电缆桥架规格大全及表示方法电缆桥架常见规格槽式（全封闭式）电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200 150×200100×600 150×600100×800 150×800100×500 150×500100×300 150×300100×400 150×400电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h式中：h为电缆桥架净高。
玻璃钢电缆桥架规格
10
三通左400中300右300
1
11
三通左400中300右400
2
12
水平左弯通400X150
8
13Байду номын сангаас
变径接头500变300
1
14
右弯通400X150
5
15
三通左300中300右300
1
16
垂直上弯通300X150
4
17
垂直下弯400X150
2
18
变径接头左300中300右300
1
19
水平左弯通400X200
343
4
宽×高300X150mm，桥架立壁厚5.8mm,盖厚4.2mm,每根长6000mm
1567
5
宽×高200X100mm，桥架立壁厚5.8mm,盖厚4.0mm,每根长6000mm
120
6
变径接头200X100变400X150
1
7
水平三通左400中500右300
1
8
垂直上弯通300X100
1
9
水平左弯通400X150
规格型号具体参数数量使用部门供货范围宽高600x200mm桥架立壁厚62mm6000mm2746000mm662宽高400x150mm桥架立壁厚62mm盖厚44mm每根长6000mm343宽高300x150mm桥架立壁厚58mm盖厚42mm每根长6000mm1567宽高200x100mm桥架立壁厚58mm盖厚40mm每根长6000mm120变径接头200x100变400x150水平三通左400中500右30010三通左400中300右30011三通左400中300右40012水平左弯通400x15013变径接头500变30014右弯通400x15015三通左300中300右30016垂直上弯通300x15017垂直下弯400x15018变径接头左300中300右30019水平左弯通400x20020水平右弯通600x20021水平左弯通300x15022三通左300中400右40023三通左500中300右50024三通左500中500右50025变径三通两头400x150中间200x10026垂直上弯通500x20027右弯通500x20028左弯通600x20029右弯通300x15030左弯通500x20031变径三通左400x150中间600x200右600x200
电缆桥架规格大全及表示方法
电缆桥架规格大全及表示方法电缆桥架常见规格槽式（全封闭式）电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200150×200 100×600150×600100×800150×800 100×500150×500100×300150×300 100×400150×400电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h式中：h为电缆桥架净高。
XQJ系列电缆桥架
一、适用范围XQJ系列电缆桥架适用于电压在10千伏以下的电力电缆、控制电缆、照明配线等室内外架空电缆沟、隧道的敷设。
二、结构特点与安装XQJ系列电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观的特点，对贵处的技术改进、扩充电缆、维护检修带来方便。
XQJ系列电缆桥架的安装可因地制宜。
可随工艺管道架空敷设；楼板、梁下吊装；室内外墙壁、柱壁、隧道、电缆沟壁上的侧装，还可在露天立柱或支墩上安装。
大型多层桥架吊装或立装时，应尽量采用工字钢立柱两侧对称敷设。
XQJ系列电缆桥架可水平、垂直敷设；可转角、T字型、十字形分支；可调宽、调高、变轻。
三、电缆在电缆桥架上的层次安装1、电缆桥架层次排列应是弱电流控制电缆在最上层，接着一般控制电缆、低压动力电缆、高压动力电缆依次往下排列，这种排列有利于屏蔽干扰、电力电缆冷却，方便于施工。
2、各层电缆桥架层的距离为控制电缆≥ 200mm 动力电缆≥300mm 机械化敷设电缆≥400mm四、注意事项1、XQJ电缆桥架装置的最大荷载，支撑间距应小于允许载荷和支撑跨距。
2、选择电缆桥架的宽度时应留有一定的备用空位，以便为今后增添电缆使用。
3、当电力电缆和控制电缆较少时，可在同一电缆桥架安装，但中间要用隔板将电力电缆和控制电缆隔开敷设。
4、电缆桥架水平敷设时，桥架之间的连接头应尽量设置在间距的1/4左右处。
水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。
5、电缆桥架装置应有可靠接地。
如利用桥架作为接地干线，应将每层桥架的端部用16mm2软铜线联接(关联)起来。
与总接地干线相通，长距离的电缆桥架每隔30-50米接地一次。
6、电缆桥架装置除需屏蔽保护罩外，在室外安装时应在其顶层加装保护罩，防止日晒雨淋。
对需焊接安装时，焊件四周的焊缝厚度不得小于母材的厚度，焊口必须防腐处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆桥架图片大全
电缆桥架简介：
电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。
建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理。
安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。
电缆桥架的选型
电缆桥架的型号众多，最常用的型号是：槽式桥架、托盘式桥架、梯式桥架（如下图）
槽式电缆桥架：是一款完全封闭的桥架，保护性非常好，犹如把电缆放入盒子，很好的隔绝外界环境对供电造成干扰。
托盘式桥架：托盘式桥架是半密封的，类似于槽式电缆桥架的外形，但是考虑到电缆发热情况，所以在桥架底部开孔用于散热。
梯式桥架：外形与梯子相仿，中间装置横杆用于加强桥架的支撑性能。
梯式桥架的重量轻，承重能力极强并且有极佳的散热效果。
更多电缆桥架型号：
除了上述一些常用的桥架型号外，下列给大家其他桥架型号的参考图：
电缆桥架常用材质分类：
镀锌桥架：镀锌桥架原是“普通钢制桥架”，首先将普通钢制桥架表面通过清洗除垢，去除表面杂质，再放入含有氧化锌的电镀液中，通电将锌分子电离出来并附着在钢制桥架的表面形成厚厚锌层制造成镀锌桥架。
不锈钢桥架：由304不锈钢板材为原料生产而成，表面不需要其他处理制造成型即可使用，性能相比其他材质桥架更加全面。
铝合金桥架：由铝合金为原板材挤压成型，铝合金密度低，但强度比较高，接近或超过优质钢，塑性好，可加工成各种型材，具有优良的导电性、
导热性和抗蚀性，工业上广泛使用，使用量仅次于钢。
电缆桥架表面处理方式：
电缆桥架表面处理主要有：防火桥架、喷塑桥架、热浸锌桥架
防火桥架：在普通钢制金属桥架表面加工一层具有防火隔热的防火涂料，是的桥架在性能上得到升级，具有耐热、耐水、耐腐蚀等性能，因为桥架并不会着火，着火的只可能是电缆，防火漆所起到的防火阻燃原理。
热镀锌桥架：热镀锌桥架是由冷镀锌桥架通过物理打磨去除原有锌层，再将桥架放入600°C左右高温融化的锌液中，使得桥架表面附着厚厚的锌层。
性能在原来的基础上得到了升级，拥有比镀锌桥架更强的耐腐蚀性且使用寿命更久。
喷塑桥架：由普通金属桥架在其表面加工一层静电粉末喷塑而成，令桥架表面光滑美观，也可为桥架搭配喷塑颜色适配安装环境。
电缆桥架图片大全
以上便是电缆桥架的图片大全的介绍，对电缆桥架不熟悉的希望看完以后能帮助到大家更清楚的了解电缆桥架。
11/ 11。
