超声波探测器说明书
超声波测试仪使用说明概要
超声波测试仪使用说明：
1．正确放置电池后，把右边推置拨下来（20M）的位置，产品上面立即显示70.0和电池的电量。
2．当需要测量驱鼠器的超声波的时候，把测试器正对着驱鼠器，LCD上就会显示测量的数据。
3．LCD的显示范围从70.0 - 150.0 ，这个数据只是给测量者提供一个参考的声压数据。
和实际的数据可能会有出入，但不影响演示使用。
4．测量完成后，请把推置拨回到OFF位置。
5．在开机后，5分钟后，产品将自动关机。
如果在20M位置自动关机，请把推置先拨回到OFF位置，再拨回到20M位置，产品将重新开机。
6．此产品是从测距仪上改制过来的，所以产品正面有一些按键。
但是产品正面所有按键功能均无效。
7．如果LCD显示电池电量不足，请更换新电池。
如果长时间不使用，请把电池拿出来，以免电池漏液损坏仪器。
超声波液位探测传感器使用手册
超声波液位探测传感器使用手册一、产品阐述：深圳电进联公司设计生产的超声波液位探测传感器，采用超声波穿透技术，实现对容器内的液体高度非接触探测，把液体高度值转化成电信号输出。
实物图应用示意图二、产品特点1、实现非接触探测，不接触被测液体2、实时输出液体高度值，精度高3、适用各种不同材质的液体4、适用各种材质、厚度的容器5、体积小巧，安装方便，适用各种液体探测场合6、产品品质稳定，抗干扰能力强三、适用范围本产品适用于各种液体实时探测，特别适合对不能接触液体进行的探测。
已经广泛应用于，饮料生产、家用电器、医疗设备、饮水设备、化工设备、工业自动化、各行业危险液体物品探测。
四、电器参数备注：1、5V供电，IS工作周期测试所得数据。
2、常温下IOmm厚度钢板容器，容器直径40Omm测试水所得数据。
3、常温下IOmnl厚度钢板容器测试水所得数据，H表示当前液位高度。
4、探头外壳、输出引线符合IEC61000-4-2标准。
六、接线引脚定义七、品质参数1、额定环境条件备注：a、环境温度在0-39C时，湿度最高值为90%（不凝露）b、环境温度在40-5（TC时，湿度最高为当前温度下自然界最高湿度（不凝露）2、额定电气条件八、数据输出格式1、UART通信说明注：校验和只保留累加数值的低8位；SUM=(帧头+DataH+DataD&OxOOFF=(OXFF+0X07+OXAD&OxOOFF=0XΛ7;液位值=Data,H*256+Data_L=0X07Al；转换成十进制等于1953：表示当前测量的量程值为1953亳米。
九、LED指示灯状态说明1、LED长亮：模组通电但没有探测到液体。
2、LED慢闪：模组探测到液体时，LED指示灯以每秒1次频率闪烁。
十、可靠性测试条件十一、注意事项1、产品实际应用中，液体容器所用的材质、容器的厚度会导致不同的盲区。
2、产品实际应用中，在有效探测量程内，液面晃动会导致探测数偏离。
超声波检测仪使用说明书
超声波检测仪使用说明书一、产品概述超声波检测仪是一种高精度的非破坏性检测设备，通过发射和接收超声波信号来实现对物体内部缺陷的检测。
它广泛应用于材料、建筑、电子、航空航天等领域，可以有效地发现材料的裂纹、腐蚀、气泡等缺陷，为产品质量控制提供可靠的数据支持。
二、产品特点1. 高精度：超声波检测仪采用先进的超声波技术，能够实现对物体内部缺陷的准确检测，检测精度可达毫米级。
2. 安全可靠：超声波检测仪无需对被检测物体进行破坏性测试，对被测试物体无任何伤害，且可靠性高，检测结果可信度高。
3. 易于操作：超声波检测仪采用简洁直观的操作界面，用户只需简单的学习即可上手操作。
4. 多功能：超声波检测仪具备多种功能，包括缺陷检测、材料测量、复杂结构分析等，满足用户不同需求。
5. 高效节能：超声波检测仪采用先进的电池供电技术，具有长续航时间和低能耗的特点，同时也支持外接电源供电。
三、使用步骤1. 准备工作：a. 确保超声波检测仪的电池已充满电，或者连接外部电源供电。
b. 将超声波探头安装到仪器上，并确保连接牢固。
c. 打开电源开关，进入系统启动界面。
2. 系统设置：a. 根据被测物体的需求，选择合适的检测模式，例如缺陷检测、材料测量等。
b. 进入参数设置界面，根据具体需求进行相关参数的调整。
3. 开始检测：a. 将超声波探头对准被测物体表面，并确保与物体之间无空气隙缝。
b. 点击“开始检测”按钮，超声波检测仪将开始发射超声波信号并接收返回信号。
c. 等待检测结果显示在屏幕上，根据需要进行数据记录或进一步分析。
4. 数据分析：a. 根据检测结果，判断是否存在缺陷或其他异常情况。
b. 如需进一步分析，可使用超声波检测仪提供的数据处理软件，进行数据处理和图像展示。
5. 使用注意事项：a. 使用超声波检测仪时，应确保工作环境安静，避免噪声对检测结果的干扰。
b. 对于不同类型的物体，应根据其特点和实际需求，选择不同的超声波检测仪及参数设置。

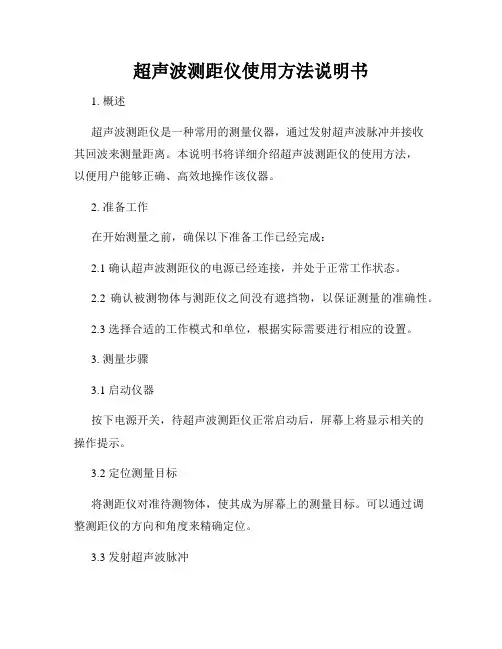

超声波测距仪使用方法说明书
超声波测距仪使用方法说明书1. 概述超声波测距仪是一种常用的测量仪器，通过发射超声波脉冲并接收其回波来测量距离。
本说明书将详细介绍超声波测距仪的使用方法，以便用户能够正确、高效地操作该仪器。
2. 准备工作在开始测量之前，确保以下准备工作已经完成：2.1 确认超声波测距仪的电源已经连接，并处于正常工作状态。
2.2 确认被测物体与测距仪之间没有遮挡物，以保证测量的准确性。
2.3 选择合适的工作模式和单位，根据实际需要进行相应的设置。
3. 测量步骤3.1 启动仪器按下电源开关，待超声波测距仪正常启动后，屏幕上将显示相关的操作提示。
3.2 定位测量目标将测距仪对准待测物体，使其成为屏幕上的测量目标。
可以通过调整测距仪的方向和角度来精确定位。
3.3 发射超声波脉冲按下“发射”按钮，超声波测距仪将发射一组超声波脉冲，并记录下发送时刻。
3.4 接收回波当超声波脉冲遇到物体并被反射回来时，测距仪将接收到回波，并记录下接收时刻。
3.5 计算距离根据发送和接收时刻之差，超声波测距仪可以计算出测量目标与仪器之间的距离。
4. 测量注意事项4.1 避免测量目标表面有较强的光照或强烈的声音，以免影响超声波的传播和接收。
4.2 在测量长距离时，要保持仪器与测量目标之间的直线视线，以减小测量误差。
4.3 对于不规则形状的物体，建议进行多次测量并取平均值，以提高测量结果的准确性。
4.4 定期检查超声波测距仪的探头是否清洁，避免灰尘或其他杂质的影响。
5. 故障排除在使用超声波测距仪过程中，可能会遇到一些常见的故障情况，以下是一些常见问题的排除方法：5.1 无法启动或显示异常：检查电源连接是否正常，试试更换电池或充电。
5.2 测距不准确：确认测量目标与测距仪之间没有遮挡物，并确保仪器正确定位。
5.3 回波信号弱：检查探头是否干净，并调整适当的增益和灵敏度。
5.4 其他问题：如有其他问题，请参考产品说明书或联系售后服务。
6. 常见应用场景超声波测距仪在多个领域具有广泛的应用，包括建筑工程、机械制造、物流仓储等。
超声导波检测仪操作说明
超声导波检测仪操作说明1.准备工作(1)将探头与仪器连接；(2)按“通道”键选择任意通道；(3)按“参数”键进入探伤参数界面，转动旋钮找到“探头类型”栏，按“确认”键将探头修改为“表面波探头”，按“参数”键返回操作界面；2.调整声速(1)按“调校”键，再按“声速”对应的三角键，仪器提示“请输入起始距离： mm”，按方向键输入适当尺寸，按“确认”键；(2)计算管子中间层直径x，按“范围”对应的三角键，再按方向键将扫查范围调整到合适范围（一般应大于三倍x）；(3)将探头放置于试样工件上，找到人工刻槽的反射回波，使一次、二次、三次回波明显易于区分；(4)按“闸门移位”对应的三角键，再按方向键将闸门A、B分别套住一次、二次或二次、三次回波；(5)按“声速”，再按方向键调整声速，观察屏幕回波，并读取两次波的水平数值，直到使两次回波水平之差等于x为止；备注：此过程中可根据需要适当调整增益值3.制备曲线(1)按“曲线”再按“制作”，将探头放在工件试样上，找到内壁人工刻槽回波，并使一次、二次、三次回波明显易于区分；(2)按“闸门移位”，再按方向键，使闸门套住一次回波；(3)按“波峰记忆”找到最高反射回波，再按“自动增益”，按“确认”制作第一点的曲线；(4)依此类推制第二、第三点的曲线；(5)按“确认”键结束曲线制作；4.探伤(1)将探头放置于待测工件表面之上，小范围移动探头进行扫查；（注意探头与工件的耦合）(2)根据表面粗糙程度适当在偏差dB栏增加表面补偿；(3)当发现回波，适当移动探头，看一次、二次、三次回波是否有规律的同升同降，如果是则判定为缺陷；(4)根据缺陷波高度是否超过曲线决定是否对其作记录；注：(1)若在同一位置来回移动探头，草状回波较多，且位置均不发生变化，则一般不作为缺陷；(2)如果某处移动探头，一次、二次、三次回波前后同时移位，即水平位置发生有规律的变化，则判定为缺陷。
超声波测距仪操作指南说明书
超声波测距仪操作指南说明书一、产品概述超声波测距仪是一种使用超声波技术进行测距的仪器。
该仪器可以广泛应用于建筑、工程、仓储、物流等领域，用于测量物体与测距仪之间的距离。
二、产品特点1. 高精度测量：超声波测距仪采用先进的超声波技术，能够精确测量物体与测距仪之间的距离，并具备高精确度。
2. 快速响应：该测距仪具有快速响应的能力，可以及时给出测量结果。
3. 多功能设计：超声波测距仪尤其适用于需要进行反复测量的环境，它不仅可以测量距离，还可以提供体积、面积等其他相关数据。
4. 易于操作：该测距仪采用简单的操作界面，用户可以轻松进行操作，并能够快速上手。
三、产品使用步骤1. 打开超声波测距仪：按下开关按钮，开启测距仪。
2. 进行初步设置：进入设置菜单，根据实际需求选择测量单位（如厘米、米）以及其他设置选项。
3. 对准测量目标：将测距仪对准待测量的目标物体，确保无遮挡物干扰，距离尽量垂直测量。
4. 进行测量：按下“测量”按钮，测距仪将向目标物体发出超声波信号，并通过测量回波时间计算出距离。
5. 查看测量结果：测距仪会在显示屏上显示测得的距离数值，并可在菜单中设置是否显示其他相关数据，如体积、面积。
6. 关闭超声波测距仪：在使用完毕后，按下开关按钮，关闭测距仪。
四、使用注意事项1. 避免使用在极端环境下：超声波测距仪对于极端高温、低温、潮湿等环境不适用，应避免在此类环境中使用。
2. 避免测量透明物体：超声波无法准确测量透明物体的距离，应避免对透明物体进行测量。
3. 避免测量不规则形状物体：对于形状不规则的物体，测量结果可能存在误差，应注意。
4. 避免测量过程中晃动：在测量过程中，避免手部晃动或移动，以确保测量结果的准确性。
5. 定期校准：为了确保测量结果的准确性，定期进行校准是必要的。
五、常见问题解答1. 为什么测量结果不准确？可能是测距仪与目标物之间存在遮挡物，或者测量时手部晃动等原因导致测量结果不准确。
bosch超声波雷达说明书
Bosch超声波雷达说明书一、产品概述本产品是一款高性能的超声波雷达，主要用于汽车辅助泊车系统。
通过超声波测距技术，它可以实时探测车辆周围障碍物的距离，为驾驶员提供精确的停车辅助信息，提高停车的安全性和便利性。
二、安装与连接1. 安装位置：请将超声波雷达安装在车辆后保险杠的右侧或左侧，以便探测车辆侧方和侧后方的障碍物。
2. 连接方式：将超声波雷达的接线插头插入车辆辅助泊车系统的控制器插座中，确保连接牢固。
三、性能特点1. 高精度测距：本产品采用超声波测距技术，可在0.3-3米范围内实时探测障碍物的距离，精度高达±1cm。
2. 全方位探测：超声波雷达具有180°的探测角度，可覆盖车辆侧方和侧后方的广阔区域。
3. 实时显示：通过车辆中控显示屏或手机应用程序，驾驶员可以实时查看车辆周围障碍物的距离信息，便于泊车操作。
4. 稳定性高：本产品具备IP6K9K防护等级，可在恶劣的天气和环境条件下稳定工作。
四、使用方法1. 启动车辆：在启动车辆前，请确保将超声波雷达正确安装并连接至辅助泊车系统控制器。
2. 泊车辅助：在泊车过程中，驾驶员可以通过车辆中控显示屏或手机应用程序实时查看车辆周围障碍物的距离信息。
根据显示的距离信息，驾驶员可以更加准确地控制车辆的泊车位置和方向。
3. 注意事项：在使用过程中，请勿将超声波雷达暴露在高温或潮湿的环境中。
此外，避免使用任何清洗剂或化学物质清洁超声波雷达表面。
如有必要，请使用中性清洁剂轻轻擦拭。
五、常见问题与解决方案1. 无法检测到障碍物：请检查超声波雷达是否正确安装并连接至控制器。
同时，检查周围是否有其他障碍物遮挡了雷达的探测范围。
2. 显示距离不准确：请检查超声波雷达表面是否有污垢或杂物，如有必要请进行清洁。
此外，请确保雷达与障碍物的距离在0.3-3米范围内。
3. 中控显示屏或手机应用程序无响应：请检查控制器与车辆的中控显示屏或手机应用程序之间的连接是否正常。
超声波检查仪使用说明书
超声波检查仪使用说明书一、产品介绍超声波检查仪是一种用于医疗领域的检测设备，它利用超声波技术来获取人体内部器官的图像信息。
本产品采用先进的超声波传感技术，具有高清晰度、高灵敏度和高重复性的特点。
二、产品组成1. 主机：超声波检查仪主体，包含操作面板、显示屏和控制系统。
2. 扫描探头：将超声波信号转化为图像的重要组件，可选择不同型号的探头进行不同部位的检查。
3. 传输线：将探头与主机连接的电缆线。
4. 电源线：将超声波检查仪与电源连接并供电。
三、使用前准备1. 仔细阅读本使用说明书，了解产品的功能和操作方法。
2. 检查仪电源：将电源线连接超声波检查仪，并插入可靠接地的插座。
3. 扫描探头连接：将选定的扫描探头连接到主机上的探头接口，确保握紧。
四、操作说明1. 打开设备：按下电源开关，待设备启动并进入工作界面。
2. 调整参数：根据需要选择合适的检测模式、深度、增益等参数，并通过操作面板上的按键进行调整。
3. 启动扫描：将探头轻轻放置在需要检测的部位上，并保持与皮肤充分接触。
按下扫描启动键，设备会自动发出超声波信号并接收回波，产生对应的图像。
4. 图像浏览：通过显示屏观察图像，可利用放大、缩小、调整亮度等功能对图像进行操作和观察。
5. 结束检查：检查完成后，将扫描探头从患者身上取下，并关闭设备。
五、注意事项1. 使用前请确保设备外部无损坏，如发现有损坏或异常请勿使用。
2. 使用过程中请注意操作规范，确保接触件与患者皮肤充分接触，避免过度压迫造成不适。
3. 长时间使用超声波检查仪可能产生一定热量，建议适量调整使用时间，以免过热。
4. 使用完成后，请及时拔掉电源线并将设备安全存储，保持整洁干净。
六、维护保养1. 定期清洁：使用时请注意保持设备干净，不可使用含有酸性或碱性成分的清洁剂直接清洁设备，可使用干布轻拭或适量湿布擦拭。
2. 防护措施：设备应远离水源，避免水浸泡或飞溅到设备上。
3. 定期检测：定期检测设备外部接线是否松动，如发现松动应及时紧固，确保设备正常运行。
超声波仪器(声呐380)说明书
Masterscan380超声波探伤仪说明书Masterscan380是用户容易掌握实用的超声波数字探伤仪及测厚仪。
操作简单，对有经验的无损探伤操作人员来说是一台结合了提高生产力特性的全功能设备。
一．技术参数设备名称：声纳超声波探伤仪设备型号：Masterscan 380生产厂家：英国声纳检测有限公司声速：256至16,000m/s连续可调。
增益：0至110dB步进0.1，0.5，1，2，6，10，14，20dB可调整，可随时直接调整增益值。
检测模式：脉冲回波或发射/接收。
脉冲重复频率：35至5000Hz，步进5Hz。
频率范围：6个窄带中心频率0.5 MHz，1 MHz，2 MHz，2.25 MHz，5 MHz，10 MHz 和15 MHz。
宽带2 MHz至22 MHz（-6dB）和1 MHz至35 MHz（-20dB）。
系统线性：垂直＝1％全屏高度（FSH）。
放大器精度±0.1dB。
水平±0.4％全屏高度（FSW）。
抑制：80％线性抑制。
抑制打开时LED报警灯闪烁。
单位：米制（mm），英寸（in）或时间（µs）。
支持语言：提供6种不同的语言，由用户自选。
电源：锂离子电池组14.4V，5.0安培小时，充满电后能使用16小时。
电量不足时有显示，充电时间为3至4小时。
二．基本操作指南(1)缺陷的检测可靠的缺陷测量需要具备三个条件：●选择合适的探头。
●精确且与被检工件材料相同的参考试块，上面刻有预期的缺陷方向和灵敏度的参考孔。
●正确的仪器校准。
基础缺陷检测的基本校准步骤如下：1.选择合适的单晶接触式探头和与被检材料的材料及预期缺陷匹配的校准试块。
2.在校准（CAL）菜单中，选择合适的检测范围（RANGE）和延迟(DELAY)，以便观察预期材料深度处的回波。
3.在放大（AMP）菜单中，设置检波（DETECT）框为全波（FULL）模式。
4.用键SINGLE/DOUBLE设置探头为单探头（SINGLE）模式。
超声波仪器操作说明书
超声波仪器操作说明书1. 引言超声波仪器是一种常用的医疗设备，它利用超声波技术在医学诊断和治疗中起着重要作用。
本操作说明书旨在为使用者提供有关超声波仪器的操作指南，以确保正确、安全地操作仪器，并获得准确的诊断结果。
2. 设备概述超声波仪器由以下主要组件组成：2.1 超声发射探头：用于发射超声波信号。
2.2 超声接收探头：用于接收回波信号。
2.3 控制台：用于设定超声波参数、显示图像和进行操作。
2.4 显示屏：用于显示超声波图像。
3. 准备工作在使用超声波仪器之前，请确保进行以下准备工作：3.1 检查设备是否完好，如有损坏或故障应及时维修。
3.2 确保超声波仪器已连接至电源，并处于正常工作状态。
3.3 定期清洁超声发射和接收探头，以确保其正常工作。
3.4 准备适当的耦合剂，用于在探头和皮肤之间提供良好的声波传递。
4. 操作步骤请按以下步骤正确操作超声波仪器：4.1 打开超声波仪器，并将其接通电源。
4.2 选择合适的探头，根据需要进行更换。
4.3 准备工作台，确保患者舒适，正确的位置和姿势。
4.4 选择合适的扫查模式和参数，根据需要进行设置。
4.5 使用适量的耦合剂涂抹于超声发射和接收探头。
4.6 将探头轻轻放置在皮肤上，并保持稳定，保持与皮肤的良好接触。
4.7 调节仪器，观察显示屏上的超声波图像，确保图像清晰可见。
4.8 根据需要进行截图或记录数据，以备后续分析和诊断。
5. 注意事项使用超声波仪器时，请注意以下事项：5.1 在操作仪器之前，请确保已经熟悉仪器的操作说明。
5.2 操作过程中应保持手部清洁，并使用一次性手套，以避免交叉感染。
5.3 操作完成后，及时清洁和消毒超声发射和接收探头，避免细菌感染和氧化。
5.4 如遇到异常情况或操作困难，请及时停止使用，并咨询相关专业人员。
5.5 定期进行设备维护和校准，确保仪器的正常工作和准确性。
6. 故障排除在使用超声波仪器过程中，可能遇到一些故障情况。
以下是一些常见故障及相应的排除方法：6.1 无法启动或显示屏无图像：检查电源连接，确认设备是否正常工作。
大唐高科一体式超声波车位探测器安装使用说明书
一体式超声波车位探测器安装使用说明书一、产品概述一体式超声波探测器集探测、指示于一体，通过安装在每个车位靠近通道一侧上方的探测器，采用超声波测距的工作原理采集当前车位的空满状态，控制车位指示灯的显示。
无需系统，无需控制设备，当前车位有车辆停放时，超声波车位探测器集成的指示灯由绿色转变为红色，当前车位未停放车辆时，超声波车位探测器集成的指示灯为绿色，VIP预定车位（私人车位）指示灯一直显示为蓝色。
二、产品特点1. 工程塑料壳体，球形结构，大气美观；2. 磨砂灯罩，发光均匀柔和，内置8颗LED灯珠，保证较远的可见距离；3. 360°可视角度，避免遮挡，可在不同位置观察车位指示灯颜色变化情况；4. 探测和指示集成一体，不用外接车位指示灯，降低采购成本；5. 使用超声波多探头探测方式，探测角度更大，探测范围更广，精准探测车位被占用情况；6. 车位指示灯显示三种颜色，红色代表车位占用，绿色代表空车位，蓝色代表私人车位；7. 无需系统，无需控制设备，产品稳定性更高；8. 两线无极性布线方式，布线简单，多步骤一步到位，省时省力；9. 自动调节灵敏度方式，现场调试方便；10. 自动保存测试距离技术，无需编码设置高度，测试便捷；11. 底座可以调整角度，便于准确对准所停车辆；12. 底座和球体采用旋转式安装结构，安装方便，施工简单；13. 维护方便，售后简单；三、技术参数1. 工作电压：DC 24V2. 功率：≤ 0.5W3. 检测方式：超声波4. 检测距离：50cm～500cm，通过按键自适应设置5. 安装高度：2.0～3.0m6. 工作温度：-30～＋80℃7. 规格尺寸：Φ140×Φ120×85mm四、超声波外形尺寸一体式超声波探测器的外形尺寸示意图（单位：mm），如图1所示。
图1 超声波外形尺寸示意图五、安装与布线警告：安装设备之前，请切断回路的电源。
1．安装前应首先检查产品是否完好无损；2．找到底座上的竖形标记，将此标记朝向车位方向，底座中心线平行于车位放置在86盒上；3．将底座用M５的螺丝固定在８６盒上，锁紧电源线，如图2所示；图2 超声波安装示意图４．将底座和超声波探头上两个标记对齐合上，超声波探头向右旋转一定角度直到扣紧合拢；５．一体式超声波探测器安装完成。
东方仪器D-700 超声波检测仪使用手册说明书
目 录1．仪器概况 (1)1.1 模式切换 (1)1.2 基本配置及各部分名称 (1)2．技术参数 (2)3．主要功能 (2)4．测量步骤 (3)4.1 仪器准备 (3)4.2 声速的设定 (3)4.3 声速的测量 (4)4.4 仪器校准 (4)4.5 测量厚度 (5)5．厚度值的存储与查阅 (5)5.1 存储厚度值 (5)5.2 厚度值的查阅 (6)6．删除操作 (6)6.1 删除单个厚度值 (6)6.2 删除当前文件 (7)6.3 删除所有文件 (8)6.4 删除校准数据 (8)7．系统和功能设置 (8)7.1 系统设置 (8)7.2 功能设置 (9)7.3 测量单位及分辨率的设定 (9)7.4 最小值捕获 (10)7.5 两点校准 (11)7.6 亮度调节 (11)7.7 上下限设定 (12)7.8 背光功能 (13)7.9 低电压提示功能 (13)7.10 关机方式 (13)8．测量应用技术 (13)8.1 工件表面要求 (13)8.2 测量方法 (13)9．维护及注意事项 (14)9.1 电源检查 (14)9.2 注意事项 (14)9.3 维修 (14)附表1:各种材料的声速 (15)—1—1．仪器概况UM-3精密超声波测厚仪采用单晶延迟探头，利用多次回波提高精度，使分辨率可达0.001mm，测量下限达0.3mm 。
UM-3具有普通和精密两种工作模式。
普通模式采用界面波-回波法，测量范围是 1.5mm～18mm ；精密模式采用回波-回波法，测量范围是 0.3mm～10mm。
UM-3精密超声波测厚仪的工作原理如下： 厚度 = （声速 × 时间）/ n 注：n 为回波次数 ，回波次数越多测量精度越高1.1 模式切换按MENU 键，当反黑显示普通或精密1.2 基本配置及各部分名称1.2.3 仪器各部分名称(见下图)液晶屏显示：m/s —— 声速单位 凸 —— 耦合标志 mm —— 厚度单位HIGH —— 0.001mm 分辨率 MID —— 0.01mm 分辨率 LOW —— 0.1mm 分辨率 BATT —— 低电压标志 测量时左下角数字是回波次数—2—键盘功能说明：ON —— 开机键 VEL —— 声速键 MENU —— 菜单键 MEM —— 存储键 CAL —— 校准键—— 背光键—— 回车键 △、▽——上、下调节键1.2.1 标准配置：● 主机 —— 1台 ● 单晶延迟探头 —— 1个 ●探头线 —— 1条 ● 耦合剂 —— 1 瓶 ● 仪器密封箱—— 1个 ● 使用说明书—— 1本 ● 电池 —— 2节 1.2.2 选购件：●通信软件及电缆 ●阶梯试块2．技术参数★ 显示方式：128×64大屏幕点阵液晶屏显示 ★ 普通模式测量范围：1.5 mm ～18 mm ★ 精密模式测量范围：0.3 mm ～10 mm ★ 显示分辨率：毫米 ：0.001，0.01，0.1英寸 ：0.0001，0.001，0.01★ 测量刷新频率：常规测量时4Hz ，最小值扫查时25Hz ★ 声速调节范围：1000～9999 m/s ★ 使用环境：0℃～40℃ ★ 电源：二节5号碱性电池 ★ 外形尺寸：149×73×32 mm ★ 重量：200g （含电池）3．主要功能★ 具有普通和精密两种工作模式★ 厚度值存储：可存储500个厚度值,关机后数据不丢失,并且划分为五个文件，便于对数据的管理 ★ 厚度报警：可设置厚度界限，对限界外的测量值自动报警 ★ 最小值捕获（也称扫查模式）：捕获测量过程中的最小值 ★ 两点校准：测量曲面壁厚或特殊应用时，可提高测量的精度 ★支持毫米和英寸两种厚度单位—3—★ 可存储5种不同材料的声速 ★ 校准值自动存储，关机后数据不丢失★ 删除功能：对文件中的可疑数据进行删除，也可删除所有已存储数据以便存储新的数值 ★ 具有背光显示，为夜间工作带来方便 ★ 低电压提示★ 自动关机：如果5分钟内没进行任何操作，仪器自动关机 ★ 耦合状态提示：通过观察耦合标志的稳定性可知耦合是否正常 ★ 支持中文、英文两种语言界面4．测量步骤4.1 仪器准备将探头插头插入主机探头插座中， 按一下ON 键，听到两次蜂鸣声屏幕出现显示，其中显示的声速为上次关机前使用的声速，显示内容见下图：4.2 声速的设定当已知材料声速，可以利用仪器提供的声速手动调节功能，并依据附表中的参考声速值，调整仪器的内置声速值。
超声波探伤仪使用说明书
数字式超声波探伤仪使用说明书目录第1章简介 (1)第2章仪器介绍 (4)第3章菜单条详介 (8)3.1 设定探头参数 (9)3.2 设定检波方式、回波显示方式、探头收发状况、发射脉冲宽度、带通选择 (10)3.3 设定或测量材料声速 (11)3.4 设定或测量零点 (12)3.5 设定或测量K值 (13)3.6 设定补偿判废定量测长搜索增量的dB数 (14)3.7 制作AVG或DAC曲线 (15)3.8 设定距离—增益提升参数 (16)3.9 开/关失波门启/停界面波功能微调界面波零点改变声程标尺设定抑制.. 173.10 探伤及存回波图 (18)3.11 动态波形描绘、存动态波形描绘图底波锁定切换 (19)3.12 B扫、存B扫记录图 (20)3.13 测厚度、存测厚数据 (21)3.14 回放以前记录的波形和当时的参数、时间 (22)3.15 设定时钟 (23)3.16 快速设定探伤参数 (24)3.17 系统设定 (25)第4章基本操作方法详介 (26)4.1 电源 (26)4.2 开/关机 (26)4.3 波门 (26)4.4 选择探伤文件 (27)4.5 参数、状态设置 (27)4.6 探伤 (32)4.7 B扫功能 (34)4.8 测量厚度 (34)第5章向PC机传送数据 (36)第6章注意事项 (37)第7章初学者基本知识 (39)7.1 超声波探伤原理 (39)7.2 仪器基本操作 (40)7.3 如何尽快使用探伤仪 (41)7.4 常用材料声速 (43)7.5 部份国家标准 (43)第1章简介本机是一款高性价比的数字式超声波探伤仪，它能快速低成本地探测工件内部裂缝，夹杂，气孔，疏松等多种缺陷，广范用于机械制造，钢结构，化工设备，造船，压力容器等领域进行质量控制的有力工具。
它较好地解决了有些数字式仪器操作不方便的问题，本机只设一级主菜单，故不用为了改变一个参数，而要记住主、子菜单之间的关系，而且有一个专用编码旋钮可非常方便地改变菜单号。
数字式超声波探伤仪使用说明书
TUD5100数字式超声波探伤仪使用说明书2015-05-28 第一版目录序言 (1)1 简介 (2)1.1 安全提示 (2)1.2 功能特点 (2)1.3 技术参数 (3)1.4 仪器主机 (4)1.5 显示界面简介 (5)1.6 按键介绍 (6)1.7 菜单结构 (8)1.8 指示灯 (8)1.9 充电说明 (9)1.9.1 供电方式 (9)1.9.2 充电方式 (9)2 基本操作 (11)2.1 开关机 (11)2.2 探头连接 (11)2.3 旋轮操作 (11)2.4 探头参数设置 (12)2.5 增益调节 (12)2.6 检测范围调节 (12)2.7 声速和零偏校准 (13)2.8 闸门调节 (13)2.9 读数设置 (13)2.10 发射参数调节 (14)2.11 回波介绍 (14)2.12 恢复出厂设置 (14)2.13 冻结 (14)2.14 省电设置和待机设置 (14)2.15 参数界面的操作 (14)3 调校操作及其举例 (16)3.1单晶直探头校准 (16)3.1.1已知材料声速、零点的校准 (16)3.1.2未知材料声速、零点的校准 (17)3.2斜探头校准 (18)3.2.1斜探头材料声速、探头零偏、探头前沿校准 (18)3.2.2斜探头角度/K值的校准 (20)3.3双晶探头校准 (22)4 DAC/A VG曲线 (23)4.1 DAC曲线 (23)4.1.1 DAC曲线制作 (23)4.1.2 DAC曲线偏移 (26)4.1.3 DAC曲线调整 (27)4.1.4 DAC曲线设置 (27)4.1.5 DAC曲线显示 (28)4. 2 A VG曲线 (28)4.2.1单点A VG 曲线制作 (28)4.2.2多点A VG制作 (30)4.2.3 A VG曲线调整 (32)4.2.4 A VG曲线偏移 (33)4.2.5 A VG曲线设置 (33)4.2.6 A VG曲线显示 (33)5 探伤辅助功能应用 (34)5.1 裂纹测深 (34)5.2 视频 (34)5.3 波峰记忆 (36)5.4 回波包络 (36)5.5 孔径 (36)5.6 通讯 (37)5.7 报警 (37)5.8 通道 (37)5.9 波形 (38)5.10 曲面修正 (39)5.11焊缝示意功能 (39)5.12 扫描功能 (40)5.13 AWS功能 (41)5.14 展宽 (41)6 检测精度的影响因素及缺陷评估 (42)6.1 使用超声探伤仪的必要条件 (42)6.2 影响检测精度的因素 (42)6.3 缺陷评估方法 (42)6.3.1 缺陷边界法 (42)6.3.2 回波显示比较法 (42)7 维修与保养 (44)7.1 使用注意事项 (44)7.2 保养与维护 (44)7.3 一般故障及排除 (44)附录 (45)附录1：名词术语 (45)附录2：与超声波探伤有关的国家标准与行业标准 (46)序言感谢您使用我公司的超声波探伤仪产品，您能成为我们的用户，是我们莫大的荣幸。
超声波设备使用说明书
超声波设备使用说明书一、产品简介超声波设备（以下简称“设备”）是一款专业的医疗设备，采用超声波技术，广泛应用于医疗诊断和治疗领域。
本设备具备高精度、便携、易操作等优点，可为医务人员提供准确、可靠的超声波成像和治疗功能。
二、安全注意事项1. 使用本设备前，请仔细阅读说明书并按照指南操作。
2. 本设备只适用于经过专业培训的医疗人员使用。
3. 请确保设备的电源和接线符合安全要求。
4. 设备操作期间，请确保周围环境安静，以保证诊断的准确性。
5. 不得自行拆卸设备或进行维修，如有故障，请联系售后服务部门。
三、设备操作步骤1. 准备工作a. 确保设备已连接电源并处于正常工作状态。
b. 擦拭设备外壳，确保设备表面无污垢和损坏。
c. 检查并连接适当的探头，确保其固定稳定。
2. 启动设备a. 按下电源开关，设备开始启动。
b. 在设备界面上选择相应的操作模式。
3. 超声波成像操作a. 将液体凝胶涂抹于患者体表与探头之间。
b. 将探头轻轻贴附于患者体表，并保持适当的角度和压力。
c. 调整设备参数，如增益、深度等，以获得清晰的图像。
d. 根据医疗需要，在所得图像上进行测量、标记等操作。
4. 超声波治疗操作a. 根据医疗需求选择相应的治疗模式。
b. 在操作区域涂抹适量的导入剂。
c. 将治疗探头轻轻贴附于患者体表，并调整适当的治疗参数。
d. 进行治疗，注意观察患者的反应和治疗效果。
e. 治疗结束后，关闭设备并将探头清洁、消毒。
四、操作注意事项1. 操作过程中，请注意设备和探头的温度，避免烫伤患者或自身。
2. 操作过程中请确保患者舒适，并与患者保持沟通以了解患者的感受。
3. 严禁在敏感部位、破损皮肤或感染部位使用本设备。
4. 操作过程中请注意设备的保养和维修，避免影响设备使用寿命。
五、设备保养1. 每次使用后，请将设备的探头进行彻底清洁和消毒。
2. 定期检查设备的电源线和连接线是否正常，如有损坏请及时更换。
3. 定期进行设备的校准和维护，确保设备工作的准确性和可靠性。
医疗行业超声波检测仪器使用方法说明书
医疗行业超声波检测仪器使用方法说明书1．引言超声波检测仪器在医疗行业中扮演着重要的角色，能够提供非侵入性的影像检测和诊断支持。
本说明书旨在介绍超声波检测仪器的使用方法，以帮助医疗工作者正确操作和使用该设备，提高诊断的准确性和效率。
2．设备概述超声波检测仪器主要由超声发生器、传感器、显示屏和控制面板等部件组成。
该设备利用超声波的回波来生成图像，提供医生对患者内部组织和器官的可视化观察。
3．准备工作在使用超声波检测仪器之前，请确保以下准备工作已完成：(1) 确认设备的电源连接正常，并保证电量充足。
(2) 检查传感器是否连接完好，无损坏或松动。
(3) 准备好消毒液和无菌探头套，以确保设备和探头的清洁卫生。
4．设备操作(1) 打开设备电源，等待设备启动并进入正常工作状态。
(2) 选取合适的探头，并将其连接到设备上。
(3) 将无菌探头套戴在探头上，确保其与患者接触之前已经清洁消毒。
(4) 选择适当的扫描模式和频率，并根据需要进行调整。
(5) 调整超声波的增益和深度，以获得清晰的图像。
(6) 将涂有适当超声传导剂的探头放置在患者身体相应的部位，并轻轻移动探头，以获取所需的图像。
(7) 在获取图像时，可以通过调节对比度、亮度和图像的深度来优化图像质量。
(8) 完成检查后，及时将使用过的探头进行清洁消毒，并将其放置在干燥清洁的存放处。
5．注意事项(1) 在操作设备之前，必须经过相关培训，并熟悉设备的使用说明。
(2) 检查设备和探头的完整性，如有损坏或故障应及时维修或更换。
(3) 使用超声波传导剂时，需遵循相关操作规程，确保安全和卫生。
(4) 避免将探头过度挤压或过度摩擦，以免损坏设备和伤害患者。
(5) 定期对设备进行维护保养，包括清洁、校准和更新软件等工作。
(6) 在使用过程中，如发现任何异常情况或故障，应及时停止使用并通知相关技术人员。
6．结论超声波检测仪器在医疗行业的应用越来越广泛，为医生提供了强有力的诊断工具。
超声波中文说明书
超声波液面探测仪简介注：超声波液面探测仪只能按本手册描述的方法使用。
超声波液面探测仪由传感器和相关电路组成一体，用于测量开敞式容器和密封容器的液面高度。
传感器涂有特氟龙，可广泛用于各行各业，尤其是食品和化学工业。
传感器包含超声波变送器和温度感应元件。
变送器发出超声波脉冲，物质对每个脉冲都有回声，变送器接收回声并用“Milltronics 声音智能〞技术进展处理。
真假回声进展过滤。
超声波传到物质再回来的时间和温度补偿计算后转化为距离，用毫安单位输出。
安装工作环境探测仪工作环境温度在规定的范围内，适合传感器外壳和被测物质工作。
前盖应活动自如，以便于编程、走线和显示。
探测仪应防止接近高电压、高电流、接触器和SCR控制驱动器。
安装位置传感器安装后，它和被测液面之间应在垂直方向上有清晰的声音通道。
传感器声音通道应防止充油口、粗糙墙面、裂缝、横档等。
注：传感器安装后，其外表据最高液面应有25厘米以上。
拧螺纹探测仪有三种螺纹：2〞NPT，BSP和PF2。
注：把传感器放入安装口之前应确认两边的螺纹类型相匹配。
法兰配适器〔选项〕探测仪可配75毫米〔3〞〕法兰配适器，法兰有3〞ANSI、DIN 65PN 10 和JIS 10K3B 等型号。
连接电缆输入：A.关上盖子，翻开电缆入口两端。
B.拧松螺丝，翻开盖子。
C.接入电缆。
D.连接环状电路。
E. 关上盖子。
拧紧螺丝，扭力1.1到1.7N·m。
系统图联接到DAQ使用启动·探测仪正确安装后〔距液面0.25米到5米〕，通电。
·启动时探测仪显示如下：·默认状态为RUN状态，即传感器外表到被测物的距离。
如下图：·如默认状态不是RUN状态，参见“使用状态〞章。
调校进展输出调校后，输出值与液面高度可为正比或反比。
正比范围反比范围高液面=20毫安高液面=4毫安低液面=4毫安低液面=20毫安注：可按正比或反比进展调校。
调校方法：确定与输出值对应的距离后，分别按“4〞和“20〞键。
超声波仪器使用说明书
超声波仪器使用说明书版本号：1.0更新日期：XXXX年XX月XX日注意事项：1. 使用前请详细阅读本使用说明书，并确保您已经了解仪器的正确定位、理解相关操作步骤和注意事项。
2. 请确保在使用仪器过程中，仪器周围环境安静、无干扰。
3. 在清洁仪器时，请务必断开电源和其他连接设备。
4. 请保持仪器通风良好，避免阳光直射和潮湿环境。
5. 严禁将本仪器拆卸或修理，如有任何故障，请联系售后服务进行维修。
一、产品简介超声波仪器（以下简称“本仪器”）是一种用于非损伤性材料检测与质量评估的设备，其使用超声波通过材料进行检测和分析。
本仪器具有以下特点：1. 高灵敏度：能够精确检测材料内部的缺陷。
2. 高分辨率：能够显示材料内部结构的细节。
3. 易操作：仪器配备直观且易于操作的界面，便于用户操作。
二、安装与准备1. 安装：将本仪器放置在平稳的工作台上，确保仪器四周空间充足，便于操作和维护。
2. 电源连接：将交流电源线连接至仪器背部的电源插孔上，并插入电源插座，确保电源稳定。
三、仪器操作1. 打开仪器：长按电源按钮，直至仪器显示屏亮起，表示仪器已经启动成功。
2. 参数设置：通过仪器控制面板上的菜单按钮，可对仪器进行相关参数设置，例如频率、增益等。
3. 样品放置：将待检测样品放置在仪器的检测区域中，确保样品充分接触传感器。
4. 检测操作：按下开始按钮，仪器开始进行超声波检测。
检测过程中，仪器将显示实时检测图像，并可以通过菜单按钮选择不同的显示模式。
5. 数据分析：根据检测结果，可以通过仪器上的分析功能对检测图像进行进一步处理和分析，如深度测量、尺寸测量等。
6. 储存与导出：本仪器配备数据存储功能，可以将检测结果保存在仪器内部存储器中，并可以通过USB接口导出至计算机进行进一步分析。
四、维护与保养1. 清洁：仪器应保持清洁，定期使用柔软的干布进行表面清洁，严禁使用含酸、碱等化学性清洁剂。
2. 保护：使用完毕后，请关闭仪器电源，保护屏幕，避免屏幕受到碰撞和划伤。
阀门内漏超声波探测仪使用说明书
阀门内漏超声波探测仪ULTRAPROBE 9000使用说明书目录1．概述●超声技术学业证书●操作模式●设定模式2．基本构件A．模件●扫描模件●接触模件B．手枪型夹具●显示板●板机式开关●输入/输出端口（I/O）●电池盒/电池●扣带●灵敏度控制旋钮●存储输入键●头戴式耳机插孔●充电器插孔3．附件A．标准附件●头戴式耳机●WTG-1 调频音频发生器●橡胶聚焦探头●金属探伤器加长配件●5PC-C9 I/O电缆●BCH-9电池充电器●BCH-WTG电池充电器B．选择附件●LRM-9●CFM-9●UWC-9000●DHC-2HH安全帽耳机●DHC 1991耳机●SA-2000 扬声器●UFMTG-1991●WTG-2SP 调频管螺纹音频发生器●BP-9●BPA-9●BCH-92●BCH-WTG2●HTS-2●SHEATH●LLA●5PC-MP●5PC-BNC●QCH-9●QCH-924．操作模式●显示板●条型图显示●灵敏度控制刻度盘-灵敏度/强度调节-频率调节●黄色存储键-存储读数-重写数据或输入新位置数据●文本编辑程序5．设定模式●数据传送●设定时间和日期●分贝刻度选择●分贝补偿值（此为参考量）●显示模式●计算预定日期●文本编辑程序●出厂设定●退出程序6．用户使用说明●三音速扫描模件●空气传递探测法●耳机●橡胶聚焦探头●金属探伤器模件●金属探伤器加长件●调频音频发生器●调频音频发生器充电器●有益的提示●电池自动断电●机载计算机的复位7．应用捡漏，如何查找泄漏点，屏蔽技术，轻微泄漏音频测试（超声波）电弧，电晕，轨迹检查轴承磨损监测轴承故障检查比较和历史测试润滑不足润滑过度低速轴承FFT界面查找一般的机械故障确定故障蒸汽疏水阀的位置钟型反向浮子式疏水阀，浮子恒温疏水阀，热动态疏水阀，恒温疏水阀检查阀门部分阻塞流向超声技术仪器箱密码锁设定欢迎进入空气传递超声波检查的奇妙世界在您即将开始进行空气传递/结构传递超声波检查之际，我们特向您表示衷心的祝贺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波YGB-005车位探测器使用说明一、产品工作原理
超声波车位探测器的工作原理是利用超声波发射，通过被测物体的反射、回波接收后的时差来测量被测距离的，是一种非接触性探测仪器。
其所测距的距离数据并和已预置数据进行比较，如达到预置值则进行开或关的开关量信号输出。
接收电路接收物体反射超声波回波信号，该芯片内部包括了前置放大，限幅放大、整形，以便微芯片检测、判断回波的数据正确与否及时差，并计算出测距的距离数值。
二、主要技术参数
● 工作电源：DC24V±10%
● 工作温度： -20℃ -- 65℃
● 储存温度： -40℃--5℃
● 工作湿度： 30—90% （相对湿度）
● 使用条件：安装在车位的上方（范围1.0m--3.5m）
三、超声波车位探测器特点：
1，测定物位距离时不接触被测物体，无活动部分；
2，工业级设计，安装、调试简单，维修、保养方便，测量精度高；
3，使用先进的超声波侦测方式，不容易受外在环境变化或干扰造成误报；
4，可以灵活设定报警距离，当车辆到位，测定距离小于预设距离时，产生LED光信号，并由RS-485接口向控制器发送车辆到位信息；
5，探测器功耗极低，采用RS485输出接口，接口简单、安全可靠，稳定性好，适合二次开发；
6，具有防误检功能，如防相邻车位误检、人员在停车位误检、障碍物误检等；
四、超声波探测器工作状态及指示
1、当探测器的超声波发送和接收都正常，且有车时，状态灯(State/红)亮或车位显示屏为
红色。
2、当探测器的超声波发送和接收都正常，且无车时，状态灯(State/绿)亮或车位显示屏为
绿色。
五、产品功能
无线超声波车位探测器安装在每个车位的正上方，采用超声波测距的工作原理采集停车场的实时车位数据，并把车位信息通过无线通讯实时传送给无线节点控制器。
六、超声波探测器图片
七、产品优势
1. 超声波测距技术，应用于室内，稳定环保节能；
2. 无线通讯方式，不用设置电缆和管路；
3. 工作寿命长，至少可用
4.5年；
4. 外壳材质坚固，可阻燃、防腐蚀、防水浸。
八、安装说明及调试
引导屏安装在停车场入口处，十字路口以及交叉路口，每个超声波探测器安装在车位正上方，安装高度在1.2m-5m之间，感应距离0.9m-4m之间，当有车的时候超声波指示灯
变为红色，此时，引导屏就加减一个车位数以及方向，方便司机朋友第一时间内找到自己的停车位。
安装调试时，超声波探头表面严禁用手及其它物体触摸，以免产生信号滞后性及损坏，在测距中应保证测距器与被测物体距离为定值，要被测物体尽量对准，使测得距离读数的准确性。
九、车辆探测距离设定可灵活设定报警距离（实测0.25-3.50米）见跳线设置表，当车辆到位，测定距离小于预设距离时，外接红色LED灯亮，否则外接绿色LED灯亮（实用预设值加上0.5米应为到地面的高度）。
十、通讯地址设定
从RS-485接口接收所设地址等，见外壳标签，拨码开关所设地址见地址设置图），接到正确地址后发出车位占位状态数据（最高位为0（16进制）表示车位空，最高位为1表示车位占位）。
地址设置图
6位地址设置为：000001B 十六进制为：0x01 十进制为：01即地址是：01 注：地址范围为1--63，即：000001—0111111，超出此范围将使系统不能正常工作！
十一、超声波车位探测器系统特点
1.系统可靠性及适应性
完全工业级设计，采用RS485总线方式输出接口，接口简单、通用、安全可靠，因此本系统可靠性高，环境适应性强；系统的各个设备全部采用低功耗设计，系统如遇断电，重新启动工作，系统可保证数据采集的准确性和连续性。
2.系统实用性、便捷性
系统操作简单，无须人员管理，全部由系统自行工作。
车位数据采集、实现引导不依赖网络、独立工作，施工简单，成本低。
3.系统以维护性
系统实现分区管理、且车位控制独立工作，避免了故障引起的系统瘫痪。
并且配备了远程监控软件，系统设备出现故障即可在第一时间了解到故障信息，无须花费大量的人力去排查。
4.强大的系统兼容性
系统是采用RS485总线方式设计，系统可扩展性强，可任意添加即能组成完整系统，方便日后对系统升级、系统容量（车位）扩充以及跟其他管理系统的兼容。
十二、维修政策1、设备非人为因素或自然灾害造成设备故障，保修期为1年；2、设备正常
维修：返回厂家进行维修，维修期视故障程度而定；3、超过保修期，进行收费维修；
4、24小时技术支持电话：0086-029-********.
附（安装示意图）。
