超声波发生器说明书
智能型超声波发生器 使用说明书
智能型超声波发生器使用说明书
感谢您选择我们的智能型超声波发生器。
本产品采用先进的超声波技术，能够产生高频振动，广泛应用于清洗、焊接、测量等领域。
为了确保您能够正确、安全地使用本产品，请仔细阅读以下使用说明。
一、产品特点
1. 智能控制：通过触摸屏操作，实现一键式启动和停止。
2. 多功能：可切换不同的工作模式，满足不同需求。
3. 高效节能：采用先进的电路设计，功耗低，效率高。
4. 安全可靠：具有过载保护、短路保护等功能，确保使用安全。
二、使用方法
1. 连接电源：将电源线插入产品背面的电源插座，并接通电源开关。
2. 打开设备：按下设备正面的电源按钮，屏幕亮起，进入操作界面。
3. 设置参数：根据需要选择合适的工作模式和时间，点击“确认”按钮保存设置。
4. 开始工作：按下“启动”按钮，设备开始工作。
工作时间结束后，设备自动停止。
5. 关闭设备：按下设备正面的电源按钮，屏幕熄灭，断开电源开关。
三、注意事项
1. 请勿将设备放置在潮湿、高温或阳光直射的地方。
2. 请勿在设备工作时触摸内部电路板和超声波换能器。
3. 请勿将设备与其他电器共用一个插座。
4. 请勿用湿手操作设备。
5. 如遇故障，请联系专业人员进行维修。
六通道超声波发生器使用说明书
六通道超声波发生器使用说明书深圳己道科技有限公司目录1概述 (3)2功能部件 (3)2.1前面板 (3)2.2后面板 (4)3接口、功能及技术指标 (4)3.1环境接口 (4)3.2电气接口 (4)3.3结构尺寸 (6)4功能及技术指标 (6)4.1主要功能 (6)4.2技术指标 (6)5基本操作 (7)5.1显示 (7)5.2操作 (9)5.3开机、关机 (11)5.4外部急停使能 (11)5.5总启动、停止 (12)6使用规范 (12)7异常情况处理 (12)8技术支持 (12)1概述六通道超声波发生器（以下简称发生器）可同时输出6通道同频、不同相的超声波信号，具备自动扫频和频率追踪功能，在不同负载状态下6个换能器同时有效谐振，并且1组3个换能器之间相位可调。
发生器可以独立使用，通过面板元件来设置各项功能和参数。
本文介绍了发生器的功能部件，描述了发生器的使用方法。
2功能部件2.1前面板a.液晶显示器，数字化显示所有状态及参数；b.选择按钮，选中需要设置的参数；c.手轮，配合选择按钮设置参数；d.启动/停止按钮，启动或关闭超声信号输出；e.急停使能开关，使能或禁能外部急停信号；f.RS-485通信插座，连接上位机通信线；g.外控IO插座，连接防爆柜IO插头，内含振子类型选择和急停信号。
2.2后面板a.电源开关，接通或关断发生器总电源；b.电源插座，连接电源线；c.散热风扇1、2，排风口，冷却发生器内部元件；d.超声信号插座，输出A、B、C、D、E、F共六个通道的超声信号；e.超声信号接线柱，也是超声信号输出端，内部与超声信号插座并联，便于连接示波器或U型接线端子，红色接线柱为正极，黑色为负极。
3接口、功能及技术指标3.1环境接口a.供电电源：AC220V，50Hz，3000VA；b.环境温度：0℃-45℃；c.环境湿度：1%-95%，无凝露。
3.2电气接口a.电源插座采用带保险管座的三线品字插座，配2.5方的三芯电源线。
LED超声波发生器操作使用说明书
数码管超声波发生器操作说明书A.面板功能介绍:(见末业照片)1.LED显示屏幕:用于显示定时,功率大小,频率等正常工作状态2.ON/OFF键:用于控制发生器的工作或暂停;3.SW键:扫频功能键，按下开始扫频4.T+，T-键:在设置时间时增加或减少数值；5.P+，P-键:调整功率用6．详细参数：采用他激式电路,先进的单片机控制,高亮度数码（LED）屏幕显示，结构小巧，外形美观大方定性高,通用性好，能量转换效率高。
触摸按键操作，调整、使用方便简单；数字式功率调节：10%~100%自由调节LED显示：功率、清洗时间、频率。
扫频功能数字调频功能清洗定时功能开机通电启动超声功能频率范围宽:18KHZ~68KHZ通用功率范围宽:600~2400W可选外形尺寸：（LXWXH）380X300X150mm若选用高频(80KHZ以上频率)请致电本公司B.操作说明1.将机器安放在通风干燥处,接好电源和输出接头,打开电源,显示工作状态;2.功率设定：在设备工作时，直接按“P+或P-”键来选择所需要的功率；出厂设定为：100%3.定时模式：按“T+或T-”键，调整时间，最大为60分钟（超出60分主机自动转换为不定时状态，小于等于0秒也转换为不定时状态，启动后超声波不间断输出）注意：设定时间时发生器应在停止状态，运行状态无法修改时间。
4．扫频：按“SW”键，开始扫频，超声波输出功率指示灯间歇闪亮，水槽内水波也是强弱交替5. 启动/停止键：“OFF/ON”，用于开启或停止超声波发生器工。
6. 信号板后红色频段切换3位拨档开关功能介绍：7.先按住“OFF/ON”键，再开启电源，工作模式转换为：超声波自动启动，再次操作，则转换为面板按键启动。
8.先按住“SW”键，再开启电源，工作模式转换为：“F2”工作模式，该模式可直接由面板按键“p+,p-”调功率。
9. 先按住“T+”键，再开启电源，显示模式转换为：只显示“-ON-”，将不显示其他信息。
超声波发生器使用说明
超声波发生器使用说明
超声波发生器是一种产生高频声波的装置，常用于医疗、清洗、测距、探伤等领域。
下面是超声波发生器的使用说明：
1. 准备工作：将超声波发生器与电源连接，确保电源电压与设备要求相符。
同时，设置超声波发生器的频率、功率等参数，以适应不同的应用场景。
2. 超声波传输：超声波发生器通过振动器将电能转换成机械能，产生高频声波。
这些声波通过超声波传感器传输到被测物体或工件中。
3. 频率调节：超声波发生器的频率可根据需要进行调节，一般在20kHz至100kHz范围内。
不同频率的超声波适用于不同的应用场景，如低频超声波一般用于医疗检查，高频超声波则适用于清洗和探伤。
4. 功率控制：超声波发生器的功率可进行控制，以适应不同的应用场景。
功率越大，产生的声波能量越高，对被测物体或工件的影响也会更大。
因此，在使用超声波发生器时，需要根据实际需要进行功率控制。
5. 注意事项：使用超声波发生器时，需要注意安全事项。
因为超声波对人体和环境都有一定的影响，特别是高功率的超声波会产生热能和机械能，可能会对人体和设备造成损害。
因此，使用超声波发生器时，需要遵守相关安全规定，戴好
防护设备，并保持设备的正常运行状态。
超声波发生器调试说明书
超声波发生器调试说明书一.产品外型图示使用本产品前请参照本说明书调试请保存好此说明书二.技术参数1.输出功率:0---3000W可选2.输入电压:180---265V AC. 50/60Hz3.工作温度:30---55度4.环境温度：10---35度（不结露）5.输出谐波参数：97%（Min）6.启动峰值电流（3000W负载）：小于等于20A7.工作频率：20K---250KHz（高于250K需要订做）8.远程控制电压：0V低电平控制，低电压关闭，恢复后软启动。
9.MOS/IGBT最高温度：50度（3000W负载，环境温度为25度时测试）。
三.功能说明：1.功率调节：调节功率电位器，功率可以从零到额定功率可调。
2.电源开关：1为开启，O为关断。
3.显示窗：显示发生器工作时的电流。
4.电源线：连接机器与市电的连接器件。
注意接地要良好。
5.输出接线口：超声清洗机与发生器的连接处。
注意正负极性不可接反。
6.远程控制：为发生器的软启动接口，不断电源来控制超声波的启停。
使用时只需把插头内的短接线拆除外接一个开关或继电器就行。
给它一个开关信号。
7.散热风扇：为主功率器件散热。
四.机器显示及接口图标1．面板图电流显示频率/时间显示时间增加时间减少功能键开关键功率调节电源开关按键说明：电流显示：显示当前工作的电流。
频率/时间、显示：显示当前工作的频率或时间，当KHZ指示灯亮时显示的是频率，当TIME指示灯亮时显示的是时间。
时间为倒计时。
功率调节：工作的时候用来调输出功率的大小。
电源开关：是发生器的总电源开关，向上为开向下为关。
增加键：用来调节设定时间增加的。
减少键：用来调节设定时间减少的。
功能键：切换频率和时间显示的。
如果当前显示的是时间，按一下功能键就显示频率，反之按一下就显示时间。
在切换频率和时间显示的时候超声波会停止工作，所以超声波工作的时候不要操作此按键。
开关键：用来开启或关闭超声波的。
按一下开启，再按一下关闭。

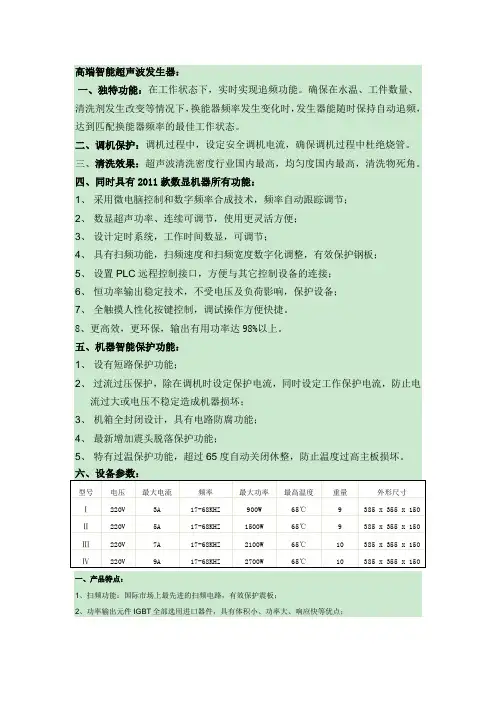

超声波清洗机发生器使用说明书
六、设备参数：
型号
电压
最大电流
频率
最大功率
最高温度
重量
外形尺寸
Ⅰ
220V
3A
17-68KHZ
900W
65℃
9
385 x 355 x 150
Ⅱ
220V
5A
17-68KHZ
1500W
65℃
9
385 x 355 x 150
ⅢHale Waihona Puke 220V7A17-68KHZ
高端智能超声波发生器：
一、独特功能：在工作状态下，实时实现追频功能。确保在水温、工件数量、清洗剂发生改变等情况下，换能器频率发生变化时，发生器能随时保持自动追频，达到匹配换能器频率的最佳工作状态。
二、调机保护：调机过程中，设定安全调机电流，确保调机过程中杜绝烧管。
三、清洗效果：超声波清洗密度行业国内最高，均匀度国内最高，清洗物死角。
四、同时具有2011款数显机器所有功能：
1、采用微电脑控制和数字频率合成技术，频率自动跟踪调节；
2、数显超声功率、连续可调节，使用更灵活方便；
3、设计定时系统，工作时间数显，可调节；
4、具有扫频功能，扫频速度和扫频宽度数字化调整，有效保护钢板；
5、设置PLC远程控制接口，方便与其它控制设备的连接；
6、恒功率输出稳定技术，不受电压及负荷影响，保护设备；
2100W
65℃
10
385 x 355 x 150
Ⅳ
220V
9A
17-68KHZ
2700W
65℃
10
385 x 355 x 150
一、产品特点：
超声波发生器使用说明
超声波发生器使用说明一．发生器概述：发生器控制箱电路采用微电脑控制下的它激式线路，频率自动跟踪及扫频工作方式等先进技术。
与传统控制箱相比，具有工作稳定可靠、超声功率连续可调，能最大限度地发挥换能器的潜能。
工作频率自动跟踪，使输出匹配更佳，功率更加强劲，效率更高。
独特的扫频工作方式，使清洗液在扫频的作用下形成一股细小的回流，及时把超声剥离下来的污垢带离工件表面，从而达到更快速、更彻底的清洗效果，超声清洗效率更高。
同时，具有完善的保护功能：过热保护和过流保护，工作更加可靠。
还设有四位定时器，使时间控制精确到秒。
配合数码功率调整可适应各种不同的清洗要求。
开机工作状态随意更改，使用更自由。
整机采用模块化设计，配合电脑故障定位及显示系统，使其使用与维护变得更加方便。
结构上采用防腐的控制面板及电器隔绝保护方式，使之能够在恶劣的环境中工作。
二．主要技术指标：工作电压：220V 10%工作电流：环境温度：0-40C°相对湿度：40%--90%工作频率：28KHz（40 KHz，80 KHz，135 KHz等）5%时间控制：0--59分59秒功率控制范围：0-100% 每10%为调节跨度机内过热保护：65 C°三．面板功能说明：分体式机型面板四．使用说明：(以分体式机型为例，整体式机型功能相同)面板功能介绍:LCD 显示屏幕:用于显示定时,功率大小,频率,电流等正常工作状态 ON/OFF 键:用于控制发生器的工作或暂停; SET 键:设定键,用于选择所要调整的功能； +键:在设置参数时增加数值； –键:在设置参数时减少数值6．详细参数：采用他激式电路,先进的单片机控制,高亮度液晶（LCD ）屏幕显示，结构小巧，外形美观大方定性高,通用性好，能量转换效率高。
菜单式操作，调整、使用方便简单可显示：功率、清洗时间、频率、电流。
数字式功率调节：10%~100%自由调节 频率自动跟踪、扫频设置定时加 频率加 电源开关增加功率减少功率 功能显示定时减频率减启动/停数字调频功能清洗定时功能低电流报警功能过电流保护功能自动开关机功能频率范围宽:20KHZ~40KHZ通用功率范围宽:600~1500W通用外形尺寸：（LXWXH）380X300X150mm若选用高频(60KHZ以上频率)或大功率请致电本公司操作说明将机器安放在通风干燥处,接好电源和输出接头,打开电源,显示工作状态;1.功率设定：按一下“SET”键，屏幕显示“POWER SET（功率设定）”按“+、-”键调整功率大小；设定完成后约5秒自动返回工作模式；Power SetP=100%2.定时模式：按两下“SET”键，屏幕显示“TIMER SET（定时设定）”，此时按“+、-”键调整到所需时间，设定好后约5秒自动记忆。
超声发生器5072PR-73PR-77PR-(EN)中文说明书
型号5072PR，5073PR，5077PR超声波发生器/接收器用户手册根据欧洲废电子电气指令2002/96 / EC设备，此符号表示产品不得作为未分类处理市政废物，但应单独收取。
请参考您当地的奥林巴斯NDT您所在国家/地区的退货和/或收款系统的经销商。
所有©2008 Olympus NDT。
所有。
本手册的任何部分不得以任何形式或方式复制或传播，电子或机械，包括复印，录音或任何信息存储和检索系统，未经奥林巴斯NDT书面许可，除非允许依法。
有关信息，请联系：infoOlympusNDT.。
Panametrics，Panametrics-NDT和Panametrics-NDT标志是Panametrics的商标公司本文档中提及的其他产品名称可能是其各自的商标公司，仅供鉴定。
印在美利坚合众国。
保修5072PR，5073PR和5077PR超声波脉冲发生器接收机已经设计和制造为优质产品。
收到证件后，仔细检查资料运输期间可能发生的外部或部损坏。
通知承运人由于承运人通常承担损害赔偿责任，因此立即交付任何损失装船。
保存包装材料，运单和其他运输单据建立损害索赔。
通知运营商后，请联系奥林巴斯NDTTM，以便我们可以协助损坏索赔，并在必要时提供更换设备。
奥林巴斯NDT保证5072PR，5073PR和5077PR超声波脉冲发生器接收器在材料和工艺上没有缺陷，为期一年（十二个月）从装运之日起。
本保修仅适用于已使用的设备方式如本说明书所述，并没有遭受过度滥用，尝试未经授权的修复或修改。
在本保修期，奥林巴斯无损检测责任仅限于修理或更换一个有缺陷的单位。
奥林巴斯NDT 不保证5072PR，5073PR和5077PR超声波脉冲发生器接收器适合使用或适用任何特定的应用或目的。
奥林巴斯NDT不对后果或不承担任何责任偶然的损害，包括财产损失和/或人身伤害。
除了我们标准一年保修，奥林巴斯NDT还提供可选的两年保修（略）。
目录保修................................................. .................................................. . (iii)目录 ............................................... .. (v)一般说明.............................................. .. (1)1.1特别声明和印刷公约............................................ (2)1.2如果您有文档评论............................................ . (3)史............................................... .................................................. (3)1.4技术帮助............................................... .................................................. (4)1.5产品使用............................................... .................................................. (4)开箱检查............................................. .. (5)仪器控制和I / O连接器......................................... ...........3.1前面板3.1.1电源开关............................................. .................................................. .. (9)3.1.2脉冲重复频率控制（PRF）....................................... .. (9)3.1.3脉冲电压（5077PR）......................................... ............................................103.1.4传感器频率选择控制（5077PR）....................................... (11)3.1.5能量（5072PR，5073PR）......................................... (11)3.1.6阻尼（5072PR，5073PR）......................................... (12)3.1.7增益/衰减（dB）......................................... .................................................143.1.8低通滤波器............................................ .................................................. . (14)3.1.9高通滤波器............................................ .................................................. (14)3.1.10模式切换............................................. .................................................. (15)3.1.11 T / R连接器........................................... .................................................. (15)器............................................. .................................................. .. (15)3.2后面板............................................... .................................................. .....................153.2.1 RFOUT ............................................. .................................................. .................163.2.2 EXT TRIGIN ............................................ .................................................. (16)3.2.3 + SYNCOUT ............................................ .................................................. . (17)4.规格............................................... . (19)5.操作............................................... .................................................. (23)5.1示波器要求............................................... . (23)5.2初始设置............................................. .................................................. .....................235.3通过传输............................................. .................................................. .....295.4调谐峰波幅方波脉冲（仅限5077PR） (34)5.5传感器的电压和功率限制......................................... (34)6.故障排除与维护............................................. . (37)6.1基本故障排除............................................... .................................................. (37)6.2克服电噪声干扰............................................. . (37)6.3申请协助............................................... .................................................. ...38文件评论................................................ .. (39)1.一般说明型号5072PR，5073PR和5077PR手动控制超声波脉冲发生器 - 接收器为常规和高频应用提供构建模块。
ws-1200-40超声波说明书
ws-1200-40超声波说明书1、在清洗槽内注入洁净水，直至淹没上振板的超声波发射面10mm 以上为宜，并根据清洗物的污垢性质添加适当的洗净剂。
禁禁止上振板的超声波发射面没有被液体淹没的情况下启动超声波发生器。
2、将超声波发生器电源开关置“关”（0FF ）位置。
将振板输入电缆线连接到超声波发生器。
3、将超声波发生器电源线接至220V AC±10%电源，并将调节旋钮旋至（逆时针方向拧到底）。
4、确认清洗液已淹没上振板的超声波发射面后，打开超声波发生器电箱电源开关，约5S 后超声波开始工作。
5、振头工作后逐渐调高超声能量（频率调节旋钮顺时针方向调节，以找到谐振点，此时功率指示。
通常频率显示在28KHZ 附近，功率显示在60%以上，电流值在2.5-3.5A 范围内）。
超声波发生器注意事项1、确保淹没上振板的超声波发射面10mm 的情况下才能打开超声波发生器电源，严禁清洗槽内无清洗液的情况下启动超声源，以免损坏换能器。
2、防止硬物冲击和强烈振动超声波振板，勿将工件直接置于振板表面。
3、使用过程中勿使清洗液面高出振板出线口，禁止用水冲洗，以免水从出线口溅入振板或电箱引起故障。
4、振板不宜长期浸泡在强酸强碱液内。
5、更换清洗液时，应避免二者温差太大，以免骤冷骤热使振板变形而引起振头脱落。
6、若超声波振板表面有太多的污垢，将减弱超声波振动力，降低清洗效果，应及时清理。
7、清理振板表面污垢时，切勿用利器刷刮振板表面和强力振动。
8、振板如受撞击而破裂，振头脱落等故障需送回本公司修理。
9、勿将超声波发生器置于潮湿不通风环境下使用。
10、保持超声波发生器电箱内干燥、清洁，以免因潮湿和灰尘引起的漏电、短路、散热不良而损坏超声波发生器。
11、电源电压变化超出机器允许范围时，应暂停使用。
智能型超声波发生器 使用说明书
智能型超声波发生器使用说明书1. 产品概述智能型超声波发生器是一种具有先进技术的设备，用于产生超声波并应用于不同领域的工作场景。
本产品具备多种功能和特点，旨在提供高效、稳定的发声效果。
2. 安全须知在使用智能型超声波发生器之前，请仔细阅读以下安全须知：- 请确保在使用设备时，周围环境符合安全要求，并远离易燃、易爆、有毒物质的环境。
- 请佩戴适当的防护装备，如手套和护目镜，以避免发生意外伤害。
- 请勿使用破损的设备，以免发生电击、火灾或其他意外情况。
- 如设备发生故障或异常，请立即停止使用，并联系售后服务中心。
- 请正确使用电源插座，确保电源接地良好，以减少电击风险。
3. 产品特点智能型超声波发生器具有以下特点：- 具备数字控制系统，操作简单方便。
- 可实现频率、音量、时间等参数的精确调节和控制。
- 设有触摸屏界面，直观显示工作状态和设置参数。
- 具备高音质输出，适用于多种声音传导应用。
- 内置智能故障保护系统，确保安全可靠的使用体验。
- 具备自动化功能，支持远程控制和监测。
4. 使用方法步骤1：连接电源和外部设备- 将发声设备连接至电源插座，并确保电源稳定可靠。
- 如果需要连接外部设备，请按照设备说明书进行正确连接。
步骤2：开机与参数设置- 按下电源按钮，设备将开始启动，并显示启动界面。
- 在触摸屏界面上设置所需参数，包括频率、音量和时间等。
- 确认设置无误后，点击确认按钮或按下启动按钮，设备将开始工作。
步骤3：监测与调节- 在设备工作期间，您可以通过触摸屏界面随时监测当前状态和参数设置。
- 如需调节参数，请依照设备界面上的操作指示进行相应调节。
- 注意，任何调节操作应在设备停止工作后进行，以确保安全。
步骤4：设备停止工作- 当工作任务完成或需要停止设备时，可按下停止按钮或关闭电源开关。
- 在设备停止工作后，请拔下电源插头，确保安全断电。
5. 维护与保养为确保智能型超声波发生器的正常使用寿命，请定期进行以下维护与保养工作：- 清洁：每次使用后，用柔软的干布擦拭设备表面，确保无积尘和污渍。
超声波发生器操作说明
超声波发生器二、原理超声波清洗器的超声波发生器产生的超音频电信号，通过换能器的压电逆变效应转换成同频率的机械振动，并以超音频纵波的形式在清洗溶液中密集向前辐射（超音频纵波在负压区和正压区中交替传播），产生数以万计的小气泡循环“爆破”，正是这些气泡在负压区形成并成长，在正压区迅速闭合即瞬间爆破，对被清洗物件表面、缝隙、空间的细微局部形成高压轰击，达到清洗效果，致使污垢迅速剥离（这就是超声波清洗器特有的“空化”效应），使清洗表面达到清洗净化的目的。
三、使用方法1、检查超声波清洗器接地线和电源线是否漏电。
2、清洗槽加入清洗液。
清洗时，深液液面高度不得低于清洗槽的三分之一，不得超过清洗槽的三分之二。
清洗时，请根据不同的清洗要求，添加洗涤剂，加强清洗效率，所有洗涤剂必须符合不腐蚀清洗机内槽、机体。
3、将超声波清洗器的电源插入220V的三芯电源插座，打开电源开关，指示灯亮，设置定时清洗时间，视液面呈现珠网状波动，且伴有振响，表示清洗器已经进入工作状态。
4、根据清洗需要设定好清洗温度（指带有温控的机器）5、将清洗物放入金属框内，根据清洗物的积垢程度设定清洗时间，一般3~30分钟，特别难清洗的物质，可适当延长清洗时间。
“NO”表示连续工作，“OFF”表示关机。
6、较重的物件，通过挂具悬挂在清洗液中，加强清洗效果，提高清洗质量（直接放入将影响清洗效果）。
较小的物件，可以放在装有清洗液的玻璃杯中清洗。
一般不影响清洗效果。
7、取出清洗物，更换清洗液再次超声清洗或直接用水冲洗干净。
8、较长时间不使用时，应将槽内清洗液放净，并将机体擦洗干净。
四、安全注意事项1、使用前，请仔细阅读操作说明书2、使用清洗器前，必须有可靠的接地装置。
3、工作现场严禁携带明火及火种作业。
4、在使用究竟，丙酮、汽油等挥发易燃液体时，应加盖，特别小心。
5、勿使清洗液的温度高于80℃。
一般为常温和中温条件下清洗。
6、槽内无清洗液，不得开机和加热，以免清洗器空载受损。
超声波说明书20181016
超声波发生器使用说明一．性能简介：采用先进的微电脑控制技术及全新的电路设计理念，全新推出新一代多功能超声波清洗机专用功率源：（一）控制箱采用微电脑控制下的数字频率合成技术，频率自动跟踪。
（二）数字式超声功率连续可调，使用更灵活。
功率更加强劲，效率更高。
（三）具有完善的保护功能：过热保护和过流保护，工作更加可靠。
（四）四位定时器，时间控制精确到秒，保证您的工作质量。
（五）可根据需要可显示“工作状态”、“频率”。
（六）提供外控接口，方便与其它控制设备的连接二．主要技术指标：工作电压： 220V10%工作电流： 请注意，设备不能在长时间在大于额定电流的状态下运行环境温度： 0-40C ° 相对湿度： 40%--90%工作频率： 28KHz （40 KHz ，80 KHz ，135 KHz 等） 5% 时间控制： 0--59分59秒 功率控制范围：0-100% 16级数控调节机内过热保护：65 C °外型尺寸： H x W x L = 160 x 360 x 500H W三．面板功能说明：1. 显示窗：用于显示定时时间、功率大小、工作状态及故障情况2. 扫频开关：选择正常工作状态或扫频工作状态。
3. 启动/停止：用于控制工作的运行和暂停。
4. 扫频开关+启动/停止：自动频率搜索。
（自动调机模式下起作用，参照四位DIP 开关设定）5. 增加定时（开机工作状态）：设置定时工作值。
（选择开机时是否开启超声）6. 减少定时：（显示“ON/OFF ”）设置定时工作值或选择显示字母。
7. 增加功率（显示电流，自动调机模式下起作用。
）：增大输出功率或显示电流。
8. 减少功率（显示频率）：减小输出功率或显示频率。
注：括号中的开关功能需与电源开关配合使用。
显示窗扫频开电源开增加功减少功减少定增加定启动/输出显示四．使用说明：1．将机器安放在通风干燥处，接好电源和输出接头。
当打开电源时显示窗中将显示产品的出产序列号2．正常工作模式：打开电源，显示窗或显示“-OFF”，如果是定时数字，请按“增加定时”或“减少定时”键，使显示窗显示“-OFF”，然后再按“启动/停止”机器即进入正常工作模式,并显示“-ON-”。
超声波发生器说明书
超声波发生器说明书超声波发生器说明书1. 引言超声波发生器是一种常用的仪器，主要用于产生超声波信号。
超声波在医学、工业、生物、环境等领域有着广泛的应用。
本说明书将介绍超声波发生器的基本原理、操作方法和注意事项。
2. 基本原理超声波发生器是通过电压信号激励压电晶体产生机械振动，从而产生超声波信号。
其基本原理如下：1. 发生器通过电压信号激励压电晶体产生机械振动。
2. 晶体的振动导致周围介质的压缩与展开，形成超声波波动。
3. 超声波传输到介质中，可被吸收、散射或反射。
4. 接收器可以接收并转换超声波信号为电信号。
3. 操作方法超声波发生器的操作方法如下：1. 将发生器连接到电源，并接地以确保安全。
2. 设置发生器的频率、振幅等参数，通常可通过按钮、旋钮或数字输入进行调节。
3. 连接发射器或传感器，并确保连接稳固。
4. 打开电源开关，发生器开始工作。
5. 调节发生器的输出信号，以满足实际需求。
6. 当需要停止发生器工作时，关闭电源开关。
4. 注意事项为了正确、安全地操作超声波发生器，请注意以下事项：1. 在操作前，请阅读并理解本说明书中的所有内容。
2. 确保发生器已接地，并遵守相关电气安全规定。
3. 发生器应放置在干燥、通风良好的环境中。
4. 请勿将发生器暴露在高温、潮湿或腐蚀性气体环境中。
5. 使用适当的电源和电压进行供电，避免电源过载和短路。
6. 禁止擅自拆卸、修理或改装发生器，如需维修，请联系专业人员。
7. 在使用过程中，如遇到异常情况（如异响、冒烟等），应立即停止使用，并联系售后服务。
5. 总结超声波发生器是一种常用的仪器，通过电压信号激励压电晶体产生机械振动，从而产生超声波信号。
在使用超声波发生器时，需要注意操作方法和安全事项，确保正确使用且不造成危险。
希望本说明书对用户能起到一定的指导作用。
注意：本文档为虚构文档，仅用于演示Markdown文本的书写格式。
超声波发生器说明书
HKD-1027超声波性能简介:本电源是采用全数字设计的多功能、高性能、高可靠性的超声波专用功率源。
（一）采用微电脑控制和数字频率合成技术，频率自动跟踪。
（二）数字式超声功率连续可调，使用更灵活，功率更强，工作更稳定。
（二）具有完善的保护功能：过热保护、过流保护和过压保护。
（四）四位数码管显示频率、电流、工作状态和定时直观清晰。
（五）提供远程外控接口，方便与其它控制设备的连接。
（六）扫频速度和扫频宽度数字化调整，可变水花、声音，调试方便直观。
主要技术指标:工作电压：220V 10%工作电流：请注意，设备不能长时间在大于额定电流的状态下运行环境温度：0-45 相对湿度：40%-90%工作频率：80KHz以下功率控制范围：0-100% 8 级数控调节（功率条指示）机内过热保护：65 C三、面板功能说明:1.显示窗：显示工作频率，电流大小，功率等级，工作状态及故障情况。
2.启动/停止：控制超声启动和停止［恢复出厂数据］。
3.扫频开关：选择正常工作状态或扫频工作状态［确认此项进入下一项］。
4.时间加：设置定时工作值（设置显示“ ON/OFF ）［频率加］。
5.时间减：设置定时工作值（设置显示时间“”）［频率减］。
6.功率加：增大输出功率（设置显示电流“”）。
7.功率减：减小输出功率（设置显示频率“”）。
8.电源开关：控制220V电压。
注：本说明中显示内容中的“ X”为数字，其它为字母。
以下同。
小括号（）中的功能需要与电源开关配合实现功能。
中括号［］中的功能需要和控制板上的工厂短路接口配合实现功能。
四、使用说明：1.“电源开关”：将机器安放在通风干燥处，接好电源和输出接头。
当打开电源时显示窗口将显示产品出产序列号。
然后显示“----”表示扫描显示状态控制按键。
2.“启动/停止”键功能：打开电源后如果上次关电源时是开启超声状态，那么这次开电源就会自动开启超声。
如果上次关电源时是待机状态，那么这次开电源也会是待机状态，这时显示窗口显示“-OFF”然后再按“启动/停止”，电源就会启动，并显示“”“”“-ON-”。
鸿劲超声波HJ-GM智能超声波发生器说明书
第一章概述温馨提示：我们超声波发生器振幅调整最好不要超过50%，否则容易坏模具；更换模具需要关闭电源。
一、上海鸿劲智能发生器简介国内首创PLL锁相环自动追频超声波HJ-GM智能系列是上海鸿劲超声波2015精心打造的又一力作，是中国智能超声的领跑品牌。
它采用高性能防干扰微处理器,实现电子操控化,熔接操控全部的参数经由微电脑进行管理，智能化频率控制系统，免去手动调频之不便，音波过载自动检测，时实跟踪最佳谐振点，振动组温度保持最低点，焊头温度升高跟随的频率变化，机器自动进行调整运行更稳定。
二、超声波焊接原理超声波作用于热塑性的塑料接触面时，会产生每秒几万次的高频振动，这种达到一定振幅的高频振动，通过上焊件把超声能量传送到焊区，由于焊区即两个焊接的交界面处声阻大，因此会产生局部高温。
又由于塑料导热性差，一时还不能及时散发，聚集在焊区，致使两个塑料的接触面迅速熔化，加上一定压力后，使其融合成一体。
当超声波停止作用后，让压力持续几秒钟，使其凝固成型，这样就形成一个坚固的分子链，达到焊接的目的，焊接强度能接近于原材料强度。
超声波塑料焊接的好坏取决于换能器焊头的振幅，所加压力及焊接时间等三个因素，焊接时间和焊头压力是可以调节的，振幅由换能器和变幅。
杆决定。
这三个量相互作用有个适宜值，能量超过适宜值时，塑料的熔解量就大，焊接物易变形；若能量小，则不易焊牢，所加的压力也不能太大。
这个最佳压力是焊接部分的边长与边缘每1mm的最佳压力之积。
三、鸿劲HJ-GM发生器特点1、稳定性高：全数字集成电路，采用美国进口高性能抗干扰处理器，同时减少元器件的数目、简化硬件结构，从而提高系统的可靠性。
2、频率自动跟踪：数字频率合成技术结合数字锁相环频率跟踪的复合控制技术，可以消除温度、静载荷、加工面积、工具磨损等因素漂移常规模拟调节器难以克服的缺点，有利于参数调节，便于通过程序软件的修改，方便地调整控制方案和实现多种新型控制策略。
3、出力强劲：IGBT功率模块的运用加上他激式震荡电路结构，使输出功率是传统自激式电路的1.5倍以上。
超声波发生器说明书
超声波发生器使用说明书一、概述最新它激式超声波发生器采取国际优异数脉冲方法驱动, 对于传统自激式控制技术, 它以体积小、重量轻、功率强劲,工作稳定可靠,功率连续可调,控制灵活,等优点取得了多方教授认可。
频率跟踪更确保了机器由始至终都处于最好工作状态中, 能够最大程度发挥超声波换能器潜能,还含有完善保护功效: 过流保护, 过热保护, 输出短路保护。
实时数字化显示工作频率和超声波输出功率更直观。
并配置远程控制端口, 可方便应用在全自动化生产线。
二、关键参数型号: SJY－ZZF－Ⅱ型驱动功率: 900-1500W功率控制: 0-100%无级可调工作频率: 28KHZ-40KHZ工作电压: AC220V 10% 50HZ电流表显示量程: 8A最大输出电流: 6A环境温度: 0-40℃相对湿度: 40%-90%外形尺寸: 388*352*131mm三、调试方法及步骤调试步骤:1 21:超声波输出接口 2: 远程控制接口发生器后面板（图2）1 21: 升压变压器 2: 匹配电感图3调整频率电位器 IC1模块图4频率和电流显示转换跳帽图51、首先将匹配电感(如图3)上垫片全部取下, 打开电源, 观察前面板频率显示部分（如图1）, 调整频率电位器W1、 W2（如图4）使频率靠近振子工作频率, 调整功率调整电位器至最大。
然后用手慢慢抽起匹配电感磁芯, 同时观察电流表(如图1)改变, （把“频率和电流显示转换跳帽”如图5 插到前面显示板JP4“I”标识处即显示超声电流, 跳帽插到JP4“F”标识处即显示超声频率）这时电流会跟着慢慢上升（过程中注意电流不要超出本机最大输出电流）, 当匹配电感抽到一定程度后电流会慢慢下降, 此时观察电流最高点是否为此机额定电流, 假如是则用垫片直接垫到电流最高点, 即为最好谐振点。
假如电流最高点比额定电流小则提升频率, 电流会上升, 直到电流达成额定电流为止; 反之, 假如电流最高点比额定电流大则降低频率, 电流会下降, 直到电流达成额定电流为止; 最终测量频率28KHZ震子应该在26KHZ-31KHZ, 40KHZ震子为39KHZ-41KHZ。
超声波发生器使用说明
超声波发生器使用说明1.准备工作在使用之前，请确保超声波发生器的电源正常，并且已经连接到工作电源。
同时，确保超声波发生器的传感器或探头已经连接到设备，且连接稳固。
2.设置参数-首先，选择所需的工作模式。
超声波发生器通常具有连续波和脉冲波两种模式，连续波适用于一些需要持续输出的应用，而脉冲波适用于需要间歇性输出的应用。
-其次，设置超声波的频率。
频率是指超声波的振动次数，通常以赫兹（Hz）为单位。
根据具体的应用需求，可以选择不同的频率。
常见的频率范围是20kHz到200kHz，具体选择要根据应用来确定。
-最后，根据需要设置超声波的功率。
功率是指超声波发生器输出的能量，通常以瓦特（W）为单位。
根据具体的应用需求，可以选择不同的功率。
较高功率的超声波发生器可以提供更大的声压和更强的穿透能力，但也会消耗更多的电能。
3.开始使用完成参数设置后，可以开始使用超声波发生器了。
-首先，将超声波发生器的电源打开，确保设备处于工作状态。
-然后，根据需要激活超声波的输出。
根据具体设备的操作界面，可以通过按钮或触摸屏等方式来激活超声波发生器的输出。
在连续波模式下，超声波会持续输出；在脉冲波模式下，超声波会按照设定的脉冲频率进行间歇性输出。
-在使用超声波发生器时，需要注意安全。
避免在人员密集的地方使用，以免对人体造成伤害。
同时，注意防护措施，例如佩戴适当的防护眼镜、手套等。
4.维护保养-首先，断开超声波发生器的电源，确保设备处于安全状态。
-然后，使用干净的布或纸巾轻轻擦拭超声波发生器的外表面。
不要使用化学溶剂或水直接清洗设备，以免损坏设备。
-如果发现传感器或探头上有污垢，可以使用特定的清洗剂进行清洗。
请根据具体设备的说明书，按照正确的方法进行清洗。
-在不使用超声波发生器的时候，应将设备存放在干燥的地方，避免潮湿和高温环境。
通过以上的使用说明，您应该可以轻松地使用超声波发生器了。
请记住，在使用过程中要严格按照说明操作，确保设备和人员的安全。
超声波发生器HL-2600B使用说明书
单频超声波发生器HL-2600B操作说明书（版本1.0）一、性能简介采用先进的高速单片机控制技术及全新的电路设计理念，全新一代多功能超声波清洗专用电源。
1、控制箱采用高速单片机控制下的数字频率合成技术，全桥电路驱动，稳定，功率损耗低。
2、全桥电路占空比功率调节,使用更灵活,效率更高。
3、防尘防潮设计，工作更加可靠。
4、电流表指示电流，更直观简单。
二、主要技术参数工作电压：AC220V 50/60Hz ±10%工作电流：请注意，设备不能在长时间在大于额定电流的状态下运行。
工作环境：0-40℃相对湿度：40%-90%工作频率：28/40KHz ±10%时间控制：0--59分59秒功率控制范围：占空比调节1-99%外型尺寸：H X W X L=138X308X338二、面板功能说明电源开关：电源开关为整机的总电源开关，往上拨为开，往下拨为关。
功率调节：功率调节电位器为控制超声波输出功率大小的电位器，顺时针调节为从小到大，逆时针调节为从大到小，可调整超声功率范围为10—100%。
电流表电流指示：指示当前工作电流。
三、28/40K 超声波发生器调试方法 :超声波清洗机工作的好坏不仅取决于发生器的性能，与震板的匹配也是非常关键的。
不同的震板或不同的安装形式以及不同的工作环境都会使震板的电器性能发生变化，所以正确的调试是超声波稳定工作的基本保证。
具体方法如下：1.在发生器输出端按＋－极正确连接上负载（换能器）。
2.将功率调节电位器，调到最小档位。
3.打开机壳，接上电源线，然后打开电源开关。
4.插上频率计，观察发生器的工作频率是否和换能器的频率相一致。
如果不一致，调节频率设定电位器，将工作频率调整到和换能器的频率一致。
5.调节功率电位器到最大，电流表显示的工作电流达到了负载的工作要求即可。
6.如果达不到要求，将电源关闭，匹配电感的档位连接线分别接到二档和三档，打开电源观察电流表，电流表显示的工作电流达到了负载的工作要求即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HKD-1027超声波
一、性能简介：
本电源是采用全数字设计的多功能、高性能、高可靠性的超声波专用功率源。
（一）采用微电脑控制和数字频率合成技术，频率自动跟踪。
（二）数字式超声功率连续可调，使用更灵活，功率更强，工作更稳定。
（三）具有完善的保护功能：过热保护、过流保护和过压保护。
（四）四位数码管显示频率、电流、工作状态和定时直观清晰。
（五）提供远程外控接口，方便与其它控制设备的连接。
（六）扫频速度和扫频宽度数字化调整，可变水花、声音，调试方便直观。
二、主要技术指标：
工作电压：220V 10%
额定功率600W-900W1200W-1500W1800W-2100W2400W-2700W 最大输出电流2A-3A4A-5A6A-7A
工作频率：80KHz以下
功率控制范围：0-100% 8级数控调节（功率条指示）机内过热保护：65℃
三、面板功能说明：
1．显示窗：显示工作频率，电流大小，功率等级，工作状态及故障情况。
2．启动/停止：控制超声启动和停止[ 恢复出厂数据]。
3．扫频开关：选择正常工作状态或扫频工作状态[确认此项进入下一项]。
4．时间加：设置定时工作值（设置显示“ON/OFF”）[频率加]。
5．时间减：设置定时工作值（设置显示时间“”）[频率减]。
6．功率加：增大输出功率（设置显示电流“”）。
7．功率减：减小输出功率（设置显示频率“”）。
8．电源开关：控制220V电压。
注：本说明中显示内容中的“X”为数字，其它为字母。
以下同。
小括号（）中的功能需要与电源开关配合实现功能。
中括号[ ]中的功能需要和控制板上的工厂短路接口配合实现功能。
四、使用说明：
1．“电源开关”：
将机器安放在通风干燥处，接好电源和输出接头。
当打开电源时显示窗口将显示产品出产序列号。
然后显示“----”表示扫描显示状态控制按键。
2．“启动/停止”键功能：
打开电源后如果上次关电源时是开启超声状态，那么这次开电源就会自动开启超声。
如果上次关电源时是待机状态，那么这次开电源也会是待机状态，这时显示窗口显示“-OFF”，然后再按“启动/停止”，电源就会启动，并显示“”\“”\“-ON-”。
如果已经定时，开机后会显示时间“”。
3．“时间加、减”键功能：
在待机状态可以通过“时间加、减”键调设定时间，调整完成三秒钟会自动记忆设定的时间，“时间加、减”键会根据长按时间加速。
如果设定了时间那么开机后都会显示“”。
4．“功率加、减”键功能：
在启动和待机状态都可以通过“功率加、减”键调整功率大小，但调整的功率必须在停止状态才可以自动记忆。
如果在启动状态下调整了功率可以按一次“启动/停止”键，才会记忆调整的功率。
5．“扫频开关”键功能：
在超声输出状态通过对电源输出的规律改变，使超声震动模拟冲刷效果，对带有微孔的工件具有良好的清洗效果。
6．远程控制线的使用：
机器后面有一远程控制接口，主要用于自动控制设备中，通过设备中的PLC或其他设备灵活的控制超声的输出，避免频繁开关设备电源造成对设备的损害。
当远程遥控口短接时，超声启动，面板上的“启动/停止”键被锁闭。
当同一设备有多台受控超声电源时须用多组相互独立的开关触点。
（如下图）
7．各工作状态及显示模式按键功能：
如下表所示，在打开电源前按下相应的“切换功能”键，同时打开电源，并保持到显示“----”然后放开按键，电源将转换成相应的显示状态。
比如，按住“功率减”按键同时打开
8
如果显示窗口显示“ErrX”，说明机器出现故障，请联系公司维修人员处理。
“Err2”：为超温度故障，电源内部温度超过65℃。
五、调试步骤说明：
本电源采用微电脑控制，调整具体步骤是：
调试电源必须按键与控制板上的工厂开关配合。
1．
超声电源的调试难点在于正确的找到换能器的谐振点，通过下面的说明能够帮助您快速准确的找到谐振点。
第一步：接好电源（220V）和换能器(水箱或震板)。
第二步：向下拨工厂开关（进入调试模式，在此模式电源开机后会自动显示电流）。
第三步：根据换能器设置频率，请输入比标称频率低，比如28KHz的换能器，就输入。
第四步：这时先不要开机，请检查电感中的垫片是否太多，因为如果垫片太多电感量会减少造成开机后电流过大，烧管烧保险。
如果没有经验可以先放一个垫片用慢
慢增加的方法，这样保证不会出问题。
第五步：开超声，通过功率加减键控制功率条变化，找到电流最大一点，根据亮到那一个灯对比下面的表格，计算谐振点。
比如5号灯点亮的时候电流最大，那么谐振频率就是KHz +=。
第六步：根据额定电流增减垫片，重复第五步，最后调整到额定电流和一个谐振点。
第七步：关电源开关，在进入第三步，把第六步记录的谐振点输入为频率，确定。
第八步：向上拨工厂开关（退出调试模式），调试完成。
还有两种经常出现的情况，因为谐振点超出（）调试范围。
情况一：有时候电流最大点在二号灯以下，这时请重新进入第三步重新输入设置频率加1KHz,比如+1KHz=，从新调试。
情况二：有时候电流最大点在八号灯以上，这时请重新进入第三步重新输入设置频率加1KHz,比如=，从新调试。
六、注意事项：
请将电源放置于干燥通风处，机器后部距离遮挡物大于30mm，以便散热。
出现工作异常时请与维护工作人员联系，切勿随便开盖，以免造成危险。
机箱的电源保护地线必须保证良好接地，以免发生意外触电的危险。
