高支模计算讲解(讲的较全面)

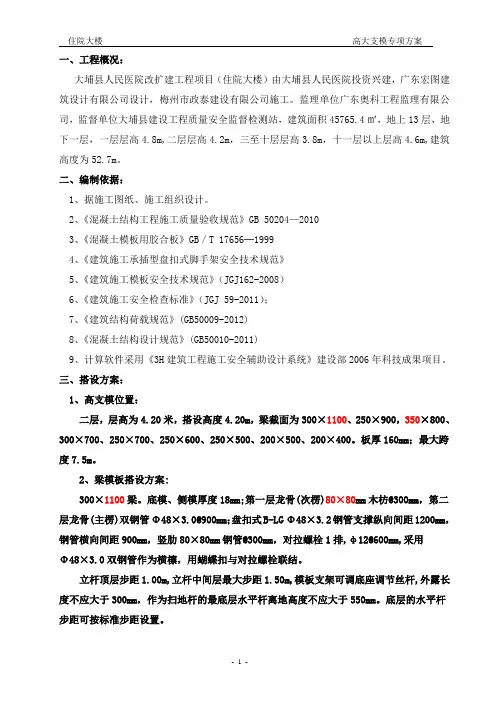

4.2米高支模方案讲解
一、工程概况：大埔县人民医院改扩建工程项目（住院大楼）由大埔县人民医院投资兴建，广东宏图建筑设计有限公司设计，梅州市政泰建设有限公司施工。
监理单位广东奥科工程监理有限公司，监督单位大埔县建设工程质量安全监督检测站，建筑面积45765.4㎡，地上13层，地下一层，一层层高4.8m,二层层高4.2m，三至十层层高3.8m，十一层以上层高4.6m,建筑高度为52.7m。
二、编制依据：1、据施工图纸、施工组织设计。
2、《混凝土结构工程施工质量验收规范》GB 50204—20103、《混凝土模板用胶合板》GB／T 17656─19994、《建筑施工承插型盘扣式脚手架安全技术规范》5、《建筑施工模板安全技术规范》（JGJ162-2008）6、《建筑施工安全检查标准》（JGJ 59-2011）；7、《建筑结构荷载规范》(GB50009-2012)8、《混凝土结构设计规范》(GB50010-2011)9、计算软件采用《3H建筑工程施工安全辅助设计系统》建设部2006年科技成果项目。
三、搭设方案：1、高支模位置：二层，层高为4.20米，搭设高度4.20m，梁截面为300×1100、250×900，350×800、300×700、250×700、250×600、250×500、200×500、200×400。
板厚160mm；最大跨度7.5m。
2、梁模板搭设方案:300×1100梁。
底模、侧模厚度18mm;第一层龙骨(次楞)80×80mm木枋@300mm，第二层龙骨(主楞)双钢管Φ48×3.0@900mm；盘扣式B-LG Φ48×3.2钢管支撑纵向间距1200mm，钢管横向间距900mm，竖肋80×80mm钢管@300mm，对拉螺栓1排,φ12@600mm,采用Φ48×3.0双钢管作为横檩，用蝴蝶扣与对拉螺栓联结。
高支模模板安全计算教材
N tb = An f t b = 76 × 170 = 12.9 KN > R B = 9.005KN
∴安全
五、承重立杆计算
（一）荷载计算 支架之重（考虑钢管） KN/m2另超高增加自重 支架之重（考虑钢管） 0.85 KN/m2另超高增加自重 0.85/4*3.2=0.680.5 KN/m2 0.9× 梁混凝土自重 0.9×24=21.6 KN/m2 0.9× 梁钢筋自重 0.9×1.5=1.35 KN/m2 共计 25.48 KN/m2 振捣荷载 2 KN/ ㎡ 荷载设计组合值 S1=0.9× 1.2×24.48+1.4× S1=0.9×（1.2×24.48+1.4×2）=28.958KN/m2 S2=0.9× 1.35×24.48+1.4×0.7× S2=0.9×（1.35×24.48+1.4×0.7×2）=31.507KN/m2
M = 0 .243 − ( 0 .105 − 0 .0125 ) × 0 .554 − 0 .0125 = 0 .147 KN .m 0 .615
3
bh 2 40 × 60 2 W = = = 24000 mm 6 6
弯矩距A支座：
强度核算
σ=
M W = 147000 = 6.13N / mm 2 < f m = 17 N / mm 2 24000
10.16 × 0.765 = 8.49 KN / m 0.915
qB =
10.16 × 0.15 = 1.67 KN / m 0.915
MA =
M
B
(10.16 + 8.49) 0.15 × 0.15 × = 0.105 KN .m 2 2
= 1 / 2 × 1 . 67 × 0 . 15 × 2 / 3 × 0 . 15 = 0 . 0125 KN .m
高大模板的确定和荷载计算方法
高大模板的确定和荷载计算方法
一、高支模的定义：
水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m,均荷载大于10kN/m2,或集中线荷载大于15kN/m的模板支撑系统。
M=[（10-1.4x3）/1.2-0.3]/25=0.228米，取整M=228㎝
即板厚达到或超过228㎝时需要专家论证。
三、集中线荷载的计算方法
（一）荷载的组成
集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数
钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。
）
2
1.2808＞20需论证。
四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm，其模板支撑系统属于高支模范围。
五、根据以上的计算方法进行反推，梁截面积大于或等于0.52m2时，应验算其集中线荷载是否超过高支模范围，以确定是否需要专家论证。
注：以上计算方法的依据为JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》。
梁板高支模计算
普通高支模的定义:搭设高度5m 及以上;搭设跨度10m 及以上;施工总荷载10kN/m2 及以上;集中线荷载15kN/m2 及以上;高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。
一、施工总荷载的计算方法:1、施工总荷载的组成施工总荷载=永久荷载(钢筋砼自重+模板木方的自重)×分项系数+施工均布活荷载×分项系数2、钢筋砼自重=板厚(m)×25KN/m3，3、模板木方的自重取值为0.3KN/m24、施工均布活荷载取3KN/m25、分项系数永久荷载分项系数取1.2，施工均布活荷载分项系数取1.4例: 1.2×(25h+0.3)+1.4×3=15KN/m2解得h=0.348 米，取整h=350mm ，即板厚达到或超过350mm时，需要进行专家论证。
二、集中线荷载的计算方法1、集中线荷载的组成集中线荷载=永久荷载(钢筋砼自重+模板木方的自重)×分项系数+施工均布活荷载×分项系数2、钢筋砼自重=梁的截面积(m2)×25.5~26KN/m3(配筋率大时取26 KN/m3)3、模板木方的自重=梁截面模板的周长(m)×0.5KN /m2;4、施工均布活荷载=梁宽(m)×3KN /m25、分项系数永久荷载取1.2，施工均布活荷载分项系数取1.4例1:梁高700，梁宽700 ，支撑架高度在8m 以下:[0.7×0.7×25+(0.7+0.7+0.7)×0.5] ×1.2+0.7×3×1.4=18.9例2:梁高1000，梁宽500，支撑架高度在8m 以下:[0.5×1.0×26+(1.0+1.0+0.5)×0.5] ×1.2 +0.5×3×1.4=19.2<20，故不需专家论证。
高大模板的确定和荷载计算方法.doc
高大模板的确定和荷载计算方法.doc一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m,均2 荷载大于 10kN/m, 或集中线荷载大于15kN/m的模板支撑系统。
二、均荷载的计算方法：（一）荷载的组成均荷载 =永久荷载（钢筋砼自重 +模板木方的自重）×分项系数 + 施工均布活荷载×分项系数钢筋砼自重 =板厚（ m）× 25KN/m3（25KN/m3 为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。
）模板木方的自重： m2（计算均荷载时取值为m2）施工均布活荷载： 2KN/m2分项系数：永久荷载分项系数取；施工均布活荷载分项系数取例：（25×M+）+2=10M=[（） / 米，取整 M=228㎝即板厚达到或超过228 ㎝时需要专家论证。
三、集中线荷载的计算方法（一）荷载的组成集中线荷载 =永久荷载（钢筋砼自重 +模板木方的自重）×分项系数+施工均布活荷载×分项系数23 3钢筋砼自重=梁的截面积（m）×26KN/m（26KN/m为钢筋砼比重3换算成KN/m 为单位，在计算集中线荷载时钢筋砼比重取值为3 26KN/m。
）2模板木方的自重=梁截面模板的周长（m）× m（计算集中线荷载2时取值为 m）2施工均布活荷载 =梁宽m×3KN/m分项系数永久荷载分项系数取；施工均布活荷载分项系数取例：梁高 700，梁宽 700[ 梁高 1000，梁宽 500[ 梁高 900，梁宽 600[ 需论证。
四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm，其模板支撑系统属于高支模范围。
五、根据以上的计算方法进行反推，梁截面积大于或等于时，应验算其集中线荷载是否超过高支模范围，以确定是否需要专家论证。
注：以上计算方法的依据为JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》。
高支模的确定和荷载计算方法之欧阳历创编
高支模的确定和荷载计算一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统。
二、均荷载的计算方法：（一）荷载的组成均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。
）模板木方的自重0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载3KN/m2分项系数永久荷载分项系数取1.2施工均布活荷载分项系数取1.4例：1.2×（25M+0.3）+1.4×3=15M=0.348米，取整M=35㎝即板厚达到或超过35㎝时需要专家论证。
三、集中线荷载的计算方法（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。
）模板木方的自重=梁截面模板的周长（m）×0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m×3KN/m2分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4 例1：梁高700，梁宽7001.2×[0.7×0.7×26+（0.7+0.7+0.7）×0.5]+0.7×3×1.4=19.488<20例2：梁高1000，梁宽5001.2×[0.5×1.0×26+（1.0+1.0+0.5）×0.5]+0.5×3×1.4=19.2<20。
高支模定义及荷载计算
高支模定义及荷载计算(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除高支模定义和荷载计算方法一、高支模的定义住建部“建质【2009】87号文”：关于印发《危险性较大的分部分项工程安全管理办法》的通知，附件二第二条规定：混凝土模板支撑工程搭设高度8m及以上；搭设跨度18m及以上；施工总荷载（均荷载）15KN/㎡及以上；集中线荷载20KN/m及以上。
二、均荷载的计算方法：均荷载=永久荷载（钢筋砼自重+模板木方自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚(m)×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3）模板木方自重=0.3KN/㎡（计算均荷载时取值为0.3 KN/㎡）施工均布活荷载=0.3 KN/㎡分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4例：假设板厚为M则：1.2×（25×M+0.3）+1.4×3=15计算可得M=0.348≈0.35m即板厚大于或等于35cm时需要专家论证。
三、集中线荷载的计算方法集中线荷载=永久荷载（钢筋砼自重+模板木方自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁截面面积（㎡）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3）模板木方自重=梁截面模板的周长（m）×0.5KN/㎡（计算集中线荷载时取值为0.5 KN/㎡）施工均布活荷载=梁宽（m）×3KN/㎡分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4例：梁高600，梁高12001.2×【0.6×1.2×26+(0.6+1.2+1.2) ×0.5】+1。
高支模梁计算步骤
高支模梁计算步骤一、参数信息二、梁侧模板荷载计算三、梁侧模板面板的计算1.强度计算2.挠度验算四、梁侧模板支撑的计算五、穿梁螺栓的计算1.次楞计算(1)次楞强度验算(2)次楞的挠度验算2.主楞计算(1)主楞抗弯强度验算(2)主楞的挠度验算五、梁底模板计算1.抗弯强度验算2.挠度验算六、梁底支撑的计算1.荷载的计算2.方木的支撑力验算方木强度验算方木抗剪验算方木挠度验算3.支撑小横杆的强度验算七、梁跨度方向钢管的计算1.梁两侧支撑钢管的强度计算2.梁底支撑钢管的强度计算八、扣件抗滑移的计算九、立杆的稳定性计算1.梁两侧立杆稳定性验算2.梁底受力最大的支撑立杆稳定性验算十、立杆的地基承载力计算注意点：1、N =1.779 kN为主楞计算中最大支座反力R穿梁螺栓的计算验算公式如下:N<[N]= f×A其中N -- 穿梁螺栓所受的拉力； A -- 穿梁螺栓有效面积(mm2)；f -- 穿梁螺栓的抗拉强度设计值，取170 N/mm2；穿梁螺栓型号: M12 ；查表得：穿梁螺栓有效直径: 9.85 mm；穿梁螺栓有效面积: A = 76 mm2；穿梁螺栓所受的最大拉力: N =1.779 kN。
穿梁螺栓最大容许拉力值: [N] = 170×76/1000 = 12.92 kN；穿梁螺栓所受的最大拉力N=1.779kN 小于穿梁螺栓最大容许拉力值[N]=12.92kN，满足要求！2、地基承载力系数：调整系数（选岩石、砼）0.5（或者0.75）3、板计算立杆地基承载力计算N=R+脚手架自重4、材料选杉木5、板图需修改，模板支架立面图高度、长度可能交换。
6、第三节模板支架基础要求需写明压实系数7、梁底支撑根数确定立杆的地基承载力计算立杆基础底面的平均压力：p = N/A =6.498*2（梁底支撑根数2根）/0.25=51.984 kPa8、斜屋面斜梁的高支模计算？9、水平剪刀撑布置在支撑上部（具体位置？）。
高支模的确定和荷载计算方法之欧阳家百创编
高支模的确定和荷载计算方法欧阳家百（2021.03.07）一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m 的模板支撑系统。
二、均荷载的计算方法：（一）荷载的组成均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。
）模板木方的自重0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载3KN/m2分项系数永久荷载分项系数取1.2施工均布活荷载分项系数取1.4例：1.2×（25M+0.3）+1.4×3=15M=0.348米，取整M=35㎝即板厚达到或超过35㎝时需要专家论证。
三、集中线荷载的计算方法（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。
）模板木方的自重=梁截面模板的周长（m）×0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m×3KN/m2分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4例1：梁高700，梁宽7001.2×[0.7×0.7×26+（0.7+0.7+0.7）×0.5]+0.7×3×1.4=19.488<20例2：梁高1000，梁宽5001.2×[0.5×1.0×26+（1.0+1.0+0.5）×0.5]+0.5×3×1.4=19.2<20例3：梁高900，梁宽6001.2×[0.6×0.9×26+（0.9+0.9+0.6）×0.5]+0.6×3×1.4=20.808>20，需论证四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm，其模板支撑系统属于高支模范围。
高支模的确定和荷载计算方法之欧阳理创编
一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统。
二、均荷载的计算方法：（一）荷载的组成均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。
）模板木方的自重0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载3KN/m2分项系数永久荷载分项系数取1.2施工均布活荷载分项系数取1.4例：1.2×（25M+0.3）+1.4×3=15M=0.348米，取整M=35㎝即板厚达到或超过35㎝时需要专家论证。
三、集中线荷载的计算方法（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。
）模板木方的自重=梁截面模板的周长（m）×0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m×3KN/m2分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4例1：梁高700，梁宽7001.2×[0.7×0.7×26+（0.7+0.7+0.7）×0.5]+0.7×3×1.4=19.488<20例2：梁高1000，梁宽5001.2×[0.5×1.0×26+（1.0+1.0+0.5）×0.5]+0.5×3×1.4=19.2<20。
高支模的确定和荷载计算方法
高支模的确定和荷载计算方法一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m 的模板支撑系统。
二、均荷载的计算方法：（一）荷载的组成均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。
）模板木方的自重0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载3KN/m2分项系数永久荷载分项系数取1.2施工均布活荷载分项系数取1.4例：1.2×（25M+0.3）+1.4×3=15M=0.348米，取整M=35㎝即板厚达到或超过35㎝时需要专家论证。
三、集中线荷载的计算方法（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。
）模板木方的自重=梁截面模板的周长0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m ×3KN/m2分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4 例1：梁高700，梁宽7001.2×[0.7×0.7×26+（0.7+0.7+0.7）×0.5]+0.7×3×1.4=19.488<20例2：梁高1000，梁宽5001.2×[0.5×1.0×26+（1.0+1.0+0.5）×0.5]+0.5×3×1.4=19.2<20 例3：梁高900，梁宽600 1.2×[0.6×0.9×26+（0.9+0.9+0.6）×0.5]+0.6×3×1.4=20.808>20，需论证四、 根据以上的计算方法进行反推，楼板厚度大于或等于350mm ，其模板支撑系统属于高支模范围。
