整流桥堆上的符号

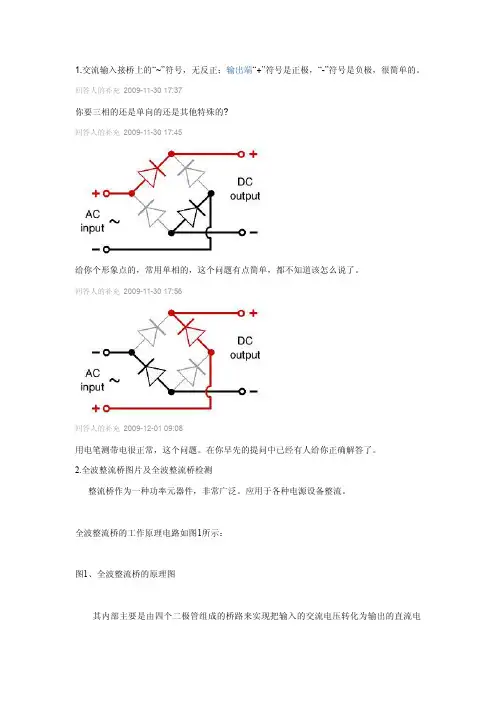

整流桥堆上的符号“～”表示交流，“+”表示正极，它和整流二极管的方向是有关的。

如何判别整流桥的好与坏?用数字万用表的二极管档或指针表的100或1000档，测量两交流输入端到整流桥输出正端的阻值，若为开路或短路说明整流桥已坏，正常值应为400到2000欧姆，还可测正端到输入端的阻值应为无穷大，否则为已坏。

负端到输入端的阻值也应为400到2000才算正常。

整流桥就是将整流管封在一个壳内了，分全桥和半桥。

全桥是将连接好的桥式整流电路的四个二极管封在一起，半桥是将两个二极管桥式整流的一半封在一起，用两个半桥可组成一个桥式整流电路，一个半桥也可以组成变压器带中心抽头的全波整流电路，选择整流桥要考虑整流电路和工作电压。

整流桥的原理整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。

全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，图是其外形。

全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格，耐压值（最高反向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格。

选择整流桥要考虑整流电路和工作电压.优质的厂家有“文斯特电子”的G系列整流桥堆，进口品牌有ST、IR等。

整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。

整流桥命名规则一般整流桥命名中有3个数字，第一个数字代表额定电流，A后两个数字代表额电压(数字*100)V。

如：KBL410，即4A，1000V；RS507，即5A，1000V。

（1234567分别代表电压档的50V，100V，200V，400V，600V，800V，1000V）有多种方法可以用整流二极管将交流电转换为直流电，包括半波整流、全波整流以及桥式整流等。

整流桥，就是将桥式整流的四个二极管封装在一起，只引出四个引脚。

四个引脚中，两个直流输出端标有＋或－，两个交流输入端有～标记。

应用整流桥到电路中，主要考虑它的最大工作电流和最大反向电压。

针对整流桥不同冷却方式的选择和对其散热过程的详细分析，来阐述元器件厂家提供的元器件热阻（Rja和Rjc）的具体含义，并在此基础上提出一种在技术上可行、使用上操作性强的测量整流桥壳温的方法，为电源产品合理应用整流桥提供借鉴。

整流桥作为一种功率元器件，非常广泛。

应用于各种电源设备。

其内部主要是由四个二极管组成的桥路来实现把输入的交流电压转化为输出的直流电压。

在整流桥的每个工作周期内，同一时间只有两个二极管进行工作，通过二极管的单向导通功能，把交流电转换成单向的直流脉动电压。

对一般常用的小功率整流桥（如：RECTRON SEMICONDUCTOR的RS2501M）进行解剖会发现，该全波整流桥采用塑料封装结构（大多数的小功率整流桥都是采用该封装形式）。

桥内的四个主要发热元器件——二极管被分成两组分别放置在直流输出的引脚铜板上。

在直流输出引脚铜板间有两块连接铜板，他们分别与输入引脚（交流输入导线）相连，形成我们在外观上看见的有四个对外连接引脚的全波整流桥。

由于该系列整流桥都是采用塑料封装结构，在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满了作为绝缘、导热的骨架填充物质——环氧树脂。

然而，环氧树脂的导热系数是比较低的（一般为0.35℃W/m，最高为2.5℃W/m），因此整流桥的结--壳热阻一般都比较大（通常为1.0~10℃/W）。

通常情况下，在元器件的相关参数表里，生产厂家都会提供该器件在自然冷却情况下的结—环境的热阻（Rja）和当元器件自带一散热器，通过散热器进行器件冷却的结--壳热阻（Rjc）。

自然冷却一般而言，对于损耗比较小（<3.0W）的元器件都可以采用自然冷却的方式来解决元器件的散热问题。

当整流桥的损耗不大时，可采用自然冷却方式来处理。

此时，整流桥的散热途径主要有以下两个方面：整流桥的壳体（包括前后两个比较大的散热面和上下与左右散热面）和整流桥的四个引脚。

通常情况下，整流桥的上下和左右的壳体表面积相对于前后面积都比较小，因此在分析时都不考虑通过这四个面（上下与左右表面）的散热。

在这两个主要的散热途径中，由于自然冷却散热的换热系数一般都比较小（<10W/ m2C），并且整流桥前后散热面的绝对面积也比较小，因此实际上通过该途径的散热量也是十分有限的；由于引脚铜板是直接与发热元器件（二级管）相连接的，并且其材料为铜，导热性能很好，所以在自然冷却散热的情况下，整流桥的大部分损耗是通过该引脚把热量传递给PCB板，然后由PCB板扩充其换热面积而散发到周围的环境中去。

具体的分析计算如下：1、整流桥表面热阻如图所示，可以得到整流桥的正向散热面距热源的距离为1.7mm，背向散热面距热源的距离为0.9mm；由于整流桥的上下及左右外表面积很小，因此忽约其热量在这四个表面的散发，可以得到整流桥正面和背面的传热热阻为：一个二极管的热阻为：由于在同一时间，整流桥内的四个二极管只有两个在同时进行工作，因此整流桥正面与背面的传热热阻应分别为两个二极管热阻的并联，即：由于整流桥表面到周围空气间的散热为自然对流换热，则整流桥壳体表面的自然冷却热阻为由上所述，可以得到整流桥通过壳体表面（正面和背面）的结温与环境的热阻分别为：则整流桥通过壳体表面途径对环境进行传热的总热阻为：2、整流桥引脚热阻假设整流桥焊接在PCB板上，其引脚的长度为12.0mm（从二极管的基铜板到PCB板上的焊盘），则整流桥一个引脚的热阻为：在整流桥内部，四个二极管是分成两组且每组共用一个引脚铜板，因此整流桥通过引脚散热的热阻为这两个引脚的并联热阻：一方面由于PCB板的热容比较大，另一方面冷却风与PCB板的接触面积较大，其换热条件较好，假设其PCB板的实际有效散热面积为整流桥表面积的2倍，则PCB板与环境间的传热热阻为：故，通过整流桥引脚这条传热途径的热阻为：比较上述两种传热途径的热阻可知：整流桥通过壳体表面自然对流冷却进行散热的热阻（）是通过引脚进行散热这种散热途径的热阻（）的1.5倍。

于是我们可以得出如下结论：在自然冷却的情况下，整流桥的散热主要是通过其引脚线（输出引脚正负极）与PCB 板的焊盘来进行的。

因此，在整流桥的损耗不大，并用自然冷却方式进行散热时，我们可以通过增加与整流桥焊接的PCB表面的铜覆盖面积来改善其整流桥的散热状况。

同时，我们可以根据上述的两条传热途径得到整流桥内二极管结温到周围环境间的总热阻，即：其实这个热阻也就是生产厂家在整流桥等元器件参数表中的所提供的结—环境的热阻。

并且在自然冷却的情况，也只有该热阻具有实在的参考价值，其它的诸如Rjc也没有实在的计算依据，这一点可以通过在强迫风冷情况下的传热路径的分析得出。

强迫风冷却当整流桥等功率元器件的损耗较高时（>4.0W），采用自然冷却的方式已经不能满足其散热的需求，此时就必须采用强迫风冷的方式来确保元器件的正常工作。

采用强迫风冷时，可以分成两种情况来考虑：a)整流桥不带散热器；b)整流桥自带散热器。

1、整流桥不带散热器对于整流桥不带散热器而采用强迫风冷这种情况，其分析的过程同自然冷却一样，只不过在计算整流桥外壳向环境间散热的热阻和PCB板与环境间的传热热阻时，对其换热系数的选择应该按照强迫风冷情形来进行，其数值通常为20~30W/m2C。

也即是：于是可以得到整流桥壳体表面的传热热阻和通过引脚的传热热阻为：于是整流桥的结—环境的总热阻为：由上述整流桥不带散热器的强迫对流冷却分析中可以看出，通过整流桥壳体表面的散热途径与通过引脚进行散热的热阻是相当的，一方面我们可以通过增加其冷却风速的大小来改变整流桥的换热状况，另一方面我们也可以采用增大PCB板上铜的覆盖率来改善PCB 板到环境间的换热，以实现提高整流桥的散热能力。

2、整流桥自带散热器当整流桥自带散热器进行强迫风冷来实现其散热目的时，该种情况下的散热途径对比整流桥自然冷却和带散热器的强迫风冷散热这两种散热途径，可以发现其根本的差异在于：散热器的作用大大地改善了整流桥壳体与环境间的散热热阻。

如果忽约散热器与整流桥间的接触热阻，则结合整流桥不带散热器的传热分析，我们可以得到整流桥带散热器进行冷却的各散热途径热阻分别如下：1）、整流桥壳体表面散热热阻a)整流桥正面壳体的散热热阻：同不带散热器的强迫风冷一样：b)整流桥背面壳体的散热热阻：假设忽约整流桥与壳体的接触热阻，则：选择散热器与环境间热阻的典型值为：则整流桥通过壳体表面散热的总热阻为：2）、流桥通过引脚散热的热阻：此时的热阻同整流桥不带散热器进行强迫风冷时的情形一样，于是有：我们可以得到，在整流桥带散热器进行强迫风冷时的散热总热阻为上述两个传热途径的并联热阻：仔细分析上述的计算过程和各个传热途径的热阻数值，我们可以得出在整流桥带散热器进行强迫风冷时的如下结论：①在上述的三个传热途径中（整流桥正面传热、整流桥背面通过散热器的传热和整流桥通过引脚的传热），整流桥背面通过散热器的传热热阻最小，而通过壳体正面的传热热阻最大，通过引脚的热阻居中；②比较整流桥散热的总热阻和通过背面散热器传热的热阻数值可以发现：通过壳体背面散热器传热热阻与整流桥的总热阻十分相当。

其实该结论也说明了，在此种情况下，整流桥的主要传热途径是通过壳体背面的散热器来进行的，也就是整流桥上绝大部分的损耗是通过散热器来排放的，而通过其它途径（引脚和壳体正面）的散热量是很少的。

③由于此时整流桥的散热状况与散热器的热阻密切相关，因此散热器热阻的大小将直接影响到整流桥上温度的高低。

由此可以看出，在生产厂家所提供的整流桥参数表中关于整流桥带散热器的热阻时，只可能是整流桥背面的结--壳(Rjc)或整流桥壳体上的总的结--壳热阻（正面和背面热阻的并联）；此时的结--环境的热阻已经没有参考价值，因为它是随着散热器的热阻而显著地发生变化的。

壳温确定整流桥在强迫风冷冷却时壳温的确定由以上两种情况三种不同散热冷却形式的分析与计算，我们可以得出：在整流桥自然冷却时，我们可以直接采用生产厂家所提供的结--环境热阻（Rja），来计算整流桥的结温，从而可以方便地检验我们的设计是否达到功率元器件的温度降额标准；对整流桥采用不带散热器的强迫风冷情况，由于在实际使用中很少采用，在此不予太多的讨论。

如果在应用中的确涉及该种情形，可以借鉴整流桥自然冷却的计算方法；对整流桥采用散热器进行冷却时，我们只能参考厂家给我们提供的结--壳热阻（Rjc），通过测量整流桥的壳温从而推算出其结温，达到检验目的。

在此，我们着重讨论该计算壳温测量点的选取及其相关的计算方法，并提出一种在实际应用中可行、在计算中又可靠的测量方法。

从前面对整流桥带散热器来实现其散热过程的分析中可以看出，整流桥主要的损耗是通过其背面的散热器来散发的，因此在此讨论整流桥壳温如何确定时，就忽约其通过引脚的传热量。
