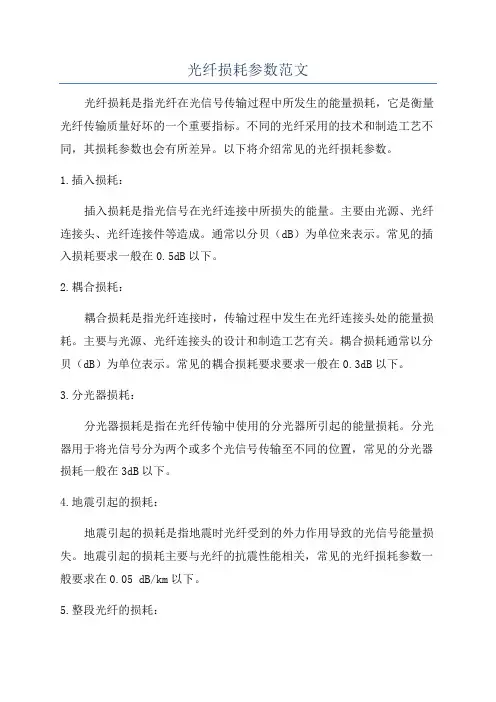

光纤损耗参数范文光纤损耗是指光纤在光信号传输过程中所发生的能量损耗，它是衡量光纤传输质量好坏的一个重要指标。
不同的光纤采用的技术和制造工艺不同，其损耗参数也会有所差异。
以下将介绍常见的光纤损耗参数。
1.插入损耗：插入损耗是指光信号在光纤连接中所损失的能量。
主要由光源、光纤连接头、光纤连接件等造成。
通常以分贝（dB）为单位来表示。
常见的插入损耗要求一般在0.5dB以下。
2.耦合损耗：耦合损耗是指光纤连接时，传输过程中发生在光纤连接头处的能量损耗。
主要与光源、光纤连接头的设计和制造工艺有关。
耦合损耗通常以分贝（dB）为单位表示。
常见的耦合损耗要求要求一般在0.3dB以下。
3.分光器损耗：分光器损耗是指在光纤传输中使用的分光器所引起的能量损耗。
分光器用于将光信号分为两个或多个光信号传输至不同的位置，常见的分光器损耗一般在3dB以下。
4.地震引起的损耗：地震引起的损耗是指地震时光纤受到的外力作用导致的光信号能量损失。
地震引起的损耗主要与光纤的抗震性能相关，常见的光纤损耗参数一般要求在0.05 dB/km以下。
5.整段光纤的损耗：整段光纤的损耗是指在光纤传输过程中整段光纤单位长度上所损失的能量。
主要与光纤的纯净度、纤芯直径、掺杂物的含量等因素相关。
常见的单模光纤损耗一般在0.2 dB/km以下，多模光纤损耗一般在0.5 dB/km 以下。
6.光纤连接器的损耗：光纤连接器的损耗是指光纤连接器在光信号传输过程中所引起的能量损失。
主要与连接器的制造工艺、设计质量等因素有关。
常见的光纤连接器的损耗一般在0.5dB以下。
7.曲率引起的损耗：曲率引起的损耗是指光纤在弯曲过程中所引起的能量损失。
光纤的曲率半径越小，损耗越大。
曲率引起的损耗一般以单位弯曲半径的损耗来表示，常见的单模光纤曲率损耗在0.1dB/弯曲半径左右。
总的来说，光纤损耗参数是评价光纤传输质量的重要指标之一、通过控制光纤的制造工艺和设计质量等方面，可以有效降低损耗，提高光纤传输效率。
光纤损耗全参数范文

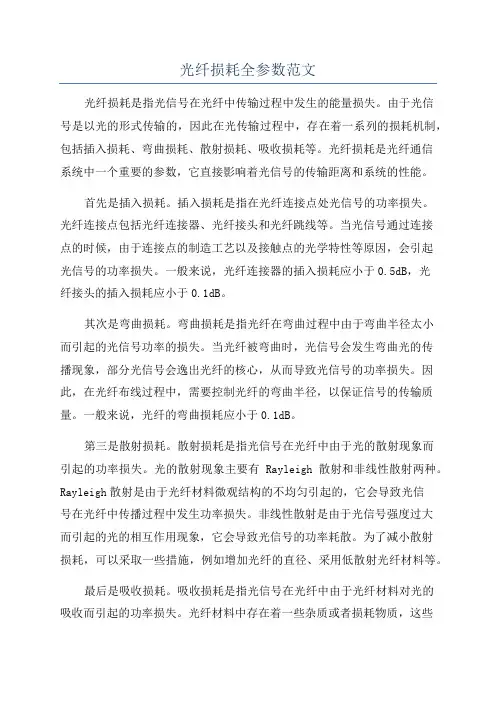

光纤损耗全参数范文光纤损耗是指光信号在光纤中传输过程中发生的能量损失。
由于光信号是以光的形式传输的，因此在光传输过程中，存在着一系列的损耗机制，包括插入损耗、弯曲损耗、散射损耗、吸收损耗等。
光纤损耗是光纤通信系统中一个重要的参数，它直接影响着光信号的传输距离和系统的性能。
首先是插入损耗。
插入损耗是指在光纤连接点处光信号的功率损失。
光纤连接点包括光纤连接器、光纤接头和光纤跳线等。
当光信号通过连接点的时候，由于连接点的制造工艺以及接触点的光学特性等原因，会引起光信号的功率损失。
一般来说，光纤连接器的插入损耗应小于0.5dB，光纤接头的插入损耗应小于0.1dB。
其次是弯曲损耗。
弯曲损耗是指光纤在弯曲过程中由于弯曲半径太小而引起的光信号功率的损失。
当光纤被弯曲时，光信号会发生弯曲光的传播现象，部分光信号会逸出光纤的核心，从而导致光信号的功率损失。
因此，在光纤布线过程中，需要控制光纤的弯曲半径，以保证信号的传输质量。
一般来说，光纤的弯曲损耗应小于0.1dB。
第三是散射损耗。
散射损耗是指光信号在光纤中由于光的散射现象而引起的功率损失。
光的散射现象主要有Rayleigh散射和非线性散射两种。
Rayleigh散射是由于光纤材料微观结构的不均匀引起的，它会导致光信号在光纤中传播过程中发生功率损失。
非线性散射是由于光信号强度过大而引起的光的相互作用现象，它会导致光信号的功率耗散。
为了减小散射损耗，可以采取一些措施，例如增加光纤的直径、采用低散射光纤材料等。
最后是吸收损耗。
吸收损耗是指光信号在光纤中由于光纤材料对光的吸收而引起的功率损失。
光纤材料中存在着一些杂质或者损耗物质，这些杂质或者损耗物质对特定波长的光有吸收作用，从而引起光信号的功率损失。
为了降低吸收损耗，需要选择适合的光纤材料，并控制光纤材料的杂质含量。
总的来说，光纤损耗是光纤通信系统中一个非常重要的参数。
了解光纤损耗的各种机制和影响因素，对于设计和维护光纤通信系统具有重要的意义。
光纤相关参数
光纤相关参数
光纤是一种传输光信号的高性能电子元件，被广泛应用于通信、医疗、工业、军事等领域。
下面是一些光纤相关的参数：
1. 光纤的折射率：折射率是指光线在介质中传播时的速度与真
空中传播时速度的比值。
光纤的折射率一般在 1.44-1.48 之间。
2. 光纤的直径：光纤的直径一般在 100-200 微米之间，数值越小，带宽越大。
3. 光纤的长度：一般情况下，光纤的长度可以达到数公里，甚
至更长。
4. 光纤的带宽：带宽是指光纤传输数据的能力，一般以 Mbps 或Gbps 表示。
光纤的带宽取决于其直径和折射率等参数，一般可以达
到几百 Gbps 甚至更高。
5. 光纤的损耗：光纤在传输信号的过程中会有一定的信号损耗，主要由材料和制造工艺等因素决定。
一般情况下，光纤的损耗在每公里几分之一至几分之几 dB 之间。
6. 光纤的色散：色散是指不同波长的光在光纤中传播时速度不
同而引起的信号失真。
光纤的色散主要由材料和制造工艺等因素决定，一般可以通过设计优化来降低。
以上是一些光纤相关的参数，它们直接影响着光纤的传输性能和应用范围。
- 1 -。
光纤的三个参数
光纤的三个参数
光纤是一种通过光信号传输数据的技术，它被广泛用于高速网络、通
信和数据中心等领域。
在光纤应用中，有三个重要的参数需要被关注。
第一个参数是光纤的衰减。
衰减是指在传输光信号时，信号强度随着
传播距离的增加而降低的现象。
光信号传输距离长短、信号强度和质
量对衰减都有很大影响。
通常情况下，光纤的衰减要小于0.5 dB/km，这样才能保证高质量的光信号传输。
第二个参数是光纤的带宽。
带宽是指光纤传输信号能力的极限。
带宽
越高，数据传输能力越强。
光纤的带宽通常由两个参数来表示，即单
模光纤（Single-Mode Fiber，SMF）和多模光纤（Multi-Mode Fiber，MMF）。
单模光纤的带宽高，可以传输更多的数据，而多模
光纤带宽低，只能传输较少的数据。
在实际应用中，需要根据需求选
择不同类型的光纤。
第三个参数是光纤的损耗预算。
光纤的损耗预算是指在光纤传输过程中，允许的最大信号衰减量。
损耗预算越小，说明在光纤传输时信号
衰减越小，光纤传输的质量越高。
光纤的损耗预算需要考虑光源和接
收器的特性、光纤的长度以及光纤制造的质量等因素。
总之，光纤的衰减、带宽和损耗预算是光纤应用中需要关注的三个重要参数。
对于不同应用场景，需要根据需求选择不同类型的光纤，以保证高质量、高可靠性的光信号传输。
光纤参数的测试方法
光纤参数的测试方法光纤的特性参数有多重,最为基本的有三种特性参数:光纤的几何特性参数、光纤的光学特性参数和光纤的传输特性参数。
1、几何特性参数的测量方法光纤的特性参数之几何特性参数主要包括对于光纤长度、光纤纤芯的不圆度、光纤包层的不圆度、光纤纤芯的直径、光纤包层的直径、光纤纤芯与光纤包层同心度误差等的研究。
通过折射近场法来直接测量在光纤横截面上产生的折射曲线的分布来对几何尺寸参数进行确定。
对于对光纤包层的确定并不难,难就难在对于纤芯的确定。
例如对于渐变型光纤的确定,因为光纤包层与光纤纤芯之间的过渡是具有连续性的,所以在光纤包层和光纤纤芯之间不存在明显的界限,所以如何去确定光纤纤芯和光纤包层之间的界限就存在着难点。
而针对这一难点,可以通过对于折射率分布情况的研究来确定。
在折射率分布曲线上确定给定值,通过给定值来界定光纤纤芯的边界,而折射率分布曲线上的给定值需要通过对光纤整个截断面的扫描来获取。
我们知道,受地球引力影响,光纤在生产过程中的整个横截断面并不能形成理想的圆对称,所以在扫描时应该根据不同情况进行区域分化扫描。
光纤包层的折射率是均匀的,所以在扫描光纤包层时幅度可以大一些。
而光纤纤芯的折射率存在很大的变化,所以对于光纤纤芯的扫描的幅度应该小一些。
折射近场法是测试光纤几何参数尺寸的基本测试方法。
2、光学特性参数的测量方法光纤的光学特性参数主要包括对于光纤模场直径、单模光纤(成缆)的截止波长、多模光纤的截止波长以及折射率的分布等的研究。
（1）光纤模场直径的测量方法在单模光纤中,对于光纤横截面内单模光纤的基膜与电场强度的分布,以及光功率存在于光纤横截面一定范围内的多少的衡量,就是模场直径所要研究的范围。
对于单模光纤的研究,不仅受到模场直径的定义影响,也受到模场直径的测量方法影响。
所以在测量单模光纤的模场直径时,根据不同测量方法的优缺点去选择合适的测量方法显得尤为重要。
主要的测量方法有横向偏移法和传输场法。
光纤的参数指标
光纤的参数指标
光纤的参数指标通常包括以下几个方面：
1. 光纤芯的直径：光纤芯的直径决定了能传输的光信号的模式数量，一般分为单模光纤和多模光纤两种，单模光纤芯直径较小，能够传输更多的光信号模式。
2. 光纤的损耗：光纤传输中，光信号会受到一定的损耗，主要包括吸收损耗、散射损耗和弯曲损耗等。
光纤损耗越小，表示光信号传输的效率越高。
3. 光纤的带宽：光纤的带宽表示光信号传输的频率范围，一般以兆赫兹（MHz）或吉赫兹（GHz）为单位。
带宽越大，表示光纤能够传输更高频率的光信号。
4. 光纤的色散：光纤传输中，不同波长的光信号会以不同的速度传播，导致信号的时域扩展，这种现象称为光纤的色散。
色散可以分为色散模式和色散系数两种，常见的有色散模式有色散波长、色散时间和色散距离等。
5. 光纤的折射率：光纤的折射率决定了光信号在光纤中的传播速度，一般来说，光纤芯的折射率大于包层的折射率，以确保光信号能够在光纤中总反射。
6. 光纤的温度和压力特性：光纤在不同温度和压力下的性能稳定性
也是一个重要的参数指标，一般来说，光纤应具有较好的温度和压力适应性。
这些参数指标会根据光纤的应用领域和设计要求有所不同，不同的光纤产品可能会有不同的参数要求。
第5章-光纤光学ppt课件光纤的特征参数与测试技术
如果采用线宽为 300 MHz的DFB激光器，在1 Gbps 调制 速率下光谱被展宽 2 GHz，即光源谱宽为2,300 MHz 或 .02 nm (1500 nm波长). 则传输10 公里距离，色散脉冲展 宽值为 : D = 17ps/nm/km × .02 nm × 10 km = 3.4 ps
显然这种情形下， 1 Gbps速率光通信系统没有任何问题。
课堂测验(7)
1. 哪些因素限制光通信传输距离？ 2. 一光纤长220公里，已知光纤损耗为0.3dB/km，当输出光功率
为2.5 mW时，输入光功率为多少？ 3. 为什么光纤在1.55μm的波长损耗比1.3μm波长小? 4. 光纤的损耗能否降为零？为什么？ 5. 三角形折射率分布光纤与平方率折射率分布光纤哪种波导色散
光纤的损耗
§5.1.1 光纤材料的吸收损耗
光纤的损耗谱
不断拓展的光纤窗口波长
2004年
7
§5.1.2 散射损耗
特点：不可能消除的损耗
散射损耗
特点：非线性散射
产生新的频率分量
散射
机理： 光
新光波长+声子
§ 5.1.3 光纤的弯曲损耗
物理机制
光纤发生弯曲
全反射条件破坏
约束能力下降
导摸转化为辐射摸
大？为什么？ 6. 简述光纤中三种色散的机理。在什么条件下光纤的色散为零？
习题：5.4~5.11
ofs980光纤参数
标题：ofs980光纤参数介绍正文：引言：光纤作为信息传输的重要媒介，在通信领域发挥着至关重要的作用。
本文将详细介绍ofs980光纤的参数，包括其结构、性能指标等方面，帮助读者更好地了解该光纤。
一、ofs980光纤的结构ofs980光纤是一种单模光纤，其结构包括三个主要部分：芯、包层和外包层。
其中，芯是光信号传输的核心部分，包层则是起到保护和引导光信号的作用，外包层则用于保护光纤整体。
二、ofs980光纤的核心参数1. 纤芯直径：ofs980光纤的纤芯直径为9um，纤芯直径决定了光信号的传输模式，对于单模光纤而言，较小的纤芯直径能够提供更低的传输损耗和更高的带宽。
2. 包层直径：ofs980光纤的包层直径为125um，包层直径决定了光信号在光纤中的传播方式，对于单模光纤而言，较大的包层直径能够减少光信号的多模传输。
3. 波长传输范围：ofs980光纤的波长传输范围为1310nm至1550nm，这意味着该光纤可以用于传输不同波长的光信号，适用于多种通信系统。
三、ofs980光纤的性能指标1. 传输损耗：ofs980光纤的传输损耗非常低，通常小于0.3dB/km，这意味着在长距离传输过程中，光信号的衰减非常小，保证了信号的稳定传输。
2. 带宽：ofs980光纤的带宽较大，通常在10Gbps以上，这意味着该光纤可以支持高速数据传输，满足现代通信系统对于大容量数据传输的需求。
3. 衰减均匀性：ofs980光纤的衰减均匀性非常好，其衰减变化在传输距离内非常小，保证了光信号的稳定传输。
4. 抗拉强度：ofs980光纤具有较高的抗拉强度，能够承受较大的外力拉伸而不会断裂，保证光纤在安装和使用过程中的可靠性。
四、ofs980光纤的应用领域1. 长距离通信：由于ofs980光纤具有低损耗和高带宽的特点，适用于长距离通信传输，如城域网、光纤骨干网等。
2. 数据中心：ofs980光纤能够支持高速数据传输，适用于数据中心内部的互联和互通。
24芯单模光纤参数
24芯单模光纤参数
24芯单模光纤是指光纤芯数为24根，采用单模传输模式的光纤。
它具有以下参数：
1. 光纤芯数：24根
2. 光纤类型：单模光纤
3. 光纤直径：125μm
4. 纤芯直径：8.2μm
5. 包层直径：125μm
6. 覆盖层直径：250μm（可根据具体需要进行调整）
7. 波长：1310 nm或1550 nm（用于单模光纤传输信号的光波长）
8. 插入损耗：低于0.3 dB/km
9. 传输距离：长达数十公里或数百公里
10. 适用于高速数据传输、长距离通信等应用场景
需要注意的是，不同厂家生产的24芯单模光纤可能会有一些细微差异，具体参数还需参考具体产品型号或厂家规格。
光纤损耗全参数
光纤损耗1.光纤的衰减的几种因素及光缆的特性：造成光纤衰减的主要因素有: 本征，弯曲，挤压，杂质，不均匀和对接等。
本征: 是光纤的固有损耗，包括: 瑞利散射，固有吸收等。
弯曲: 光纤弯曲时部分光纤内的光会因散射而损失掉，造成的损耗。
挤压: 光纤受到挤压时产生微小的弯曲而造成的损耗。
杂质: 光纤内杂质吸收和散射在光纤中传播的光，造成的损失。
不均匀: 光纤材料的折射率不均匀造成的损耗。
对接: 光纤对接时产生的损耗，如: 不同轴（单模光纤同轴度要求小于0.8μm），端面与轴心不垂直，端面不平，对接心径不匹配和熔接质量差等。
光缆特性1) 拉力特性光缆能承受的最大拉力取决于加强件的材料和横截面积，一般要求大于1km光缆的重量，多数光缆在100～400kg范围。
2) 压力特性光缆能承受的最大侧压力取决于护套的材料和结构，多数光缆能承受的最大侧压力在100～400kg/10cm。
3）弯曲特性弯曲特性主要取决于纤芯与包层的相对折射率差△以及光缆的材料和结构。
实用光纤最小弯曲半径一般为20～50mm，光缆最小弯曲半径一般为200～500mm，等于或大于光纤最小弯曲半径。
在以上条件下，光辐射引起的光纤附加损耗可以忽略，若小于最小弯曲半径，附加损耗则急剧增加。
4）温度特性光纤本身具有良好的温度特性。
光缆温度特性主要取决于光缆材料的选择及结构的设计，采用松套管二次被覆光纤的光缆温度特性较好。
温度变化时，光纤损耗增加，主要是由于光缆材料（塑料）的热膨胀系数比光纤材料（石英）大2～3个数量级，在冷缩或热胀过程中，光纤受到应力作用而产生的。
在我国，对光缆使用温度的要求，一般在低温地区为-40℃～+40℃，在高温地区为-5℃～+60℃。
2.光纤的连接损耗：1.永久性光纤连接（又叫热熔）:这种连接是用放电的方法将连根光纤的连接点熔化并连接在一起。
一般用在长途接续、永久或半永久固定连接。
其主要特点是连接衰减在所有的连接方法中最低，典型值为0.01~0.03db/点。
光纤参数测量实验报告(3篇)
第1篇一、实验目的1. 熟悉光纤的基本特性和结构。
2. 掌握光纤参数测量的基本原理和方法。
3. 了解光纤连接、衰减、色散等关键参数的测量方法。
4. 培养实验操作技能和数据分析能力。
二、实验原理光纤作为一种传输信息的介质，其性能参数直接关系到光通信系统的质量和效率。
本实验主要测量以下光纤参数：1. 光纤长度：通过光时域反射仪（OTDR）测量光纤的长度。
2. 光纤衰减：通过插入损耗测试仪测量光纤在特定波长下的衰减。
3. 光纤色散：通过色散分析仪测量光纤在特定波长下的色散。
4. 光纤连接损耗：通过插入损耗测试仪测量光纤连接器的插入损耗。
三、实验仪器与材料1. 光纤测试仪：包括光时域反射仪（OTDR）、插入损耗测试仪、色散分析仪等。
2. 光纤跳线：用于连接测试仪和被测光纤。
3. 被测光纤：用于测试的光纤。
4. 光纤连接器：用于连接被测光纤和跳线。
四、实验步骤1. 光纤长度测量- 将被测光纤连接到OTDR上。
- 启动OTDR，进行光纤长度测量。
- 记录测量结果。
2. 光纤衰减测量- 将被测光纤连接到插入损耗测试仪上。
- 选择测试波长，设置测试参数。
- 进行衰减测量，记录结果。
3. 光纤色散测量- 将被测光纤连接到色散分析仪上。
- 选择测试波长，设置测试参数。
- 进行色散测量，记录结果。
4. 光纤连接损耗测量- 将被测光纤连接到跳线上，再将跳线连接到插入损耗测试仪上。
- 进行连接损耗测量，记录结果。
五、实验数据与分析1. 光纤长度测量结果- 测量结果：X米- 分析：与理论值基本一致，说明被测光纤长度准确。
2. 光纤衰减测量结果- 测量结果：Y dB- 分析：与理论值基本一致，说明被测光纤衰减符合要求。
3. 光纤色散测量结果- 测量结果：Z ps/nm·km- 分析：与理论值基本一致，说明被测光纤色散符合要求。
4. 光纤连接损耗测量结果- 测量结果：A dB- 分析：与理论值基本一致，说明被测光纤连接器质量良好。
石英光纤的参数指标
石英光纤的参数指标一、概述在现代通信技术中，光纤被广泛应用于高速网络传输、通信设备连接等领域。
而石英光纤作为光纤的主要材料，其参数指标对光纤的传输性能起到关键作用。
本文将对石英光纤的参数指标进行全面、详细、完整且深入地探讨。
二、石英光纤的参数指标1. 传输损耗传输损耗是指光纤中光信号的衰减情况，通常以dB/km为单位表示。
石英光纤的传输损耗主要包括吸收损耗、散射损耗和弯曲损耗。
其中，吸收损耗是指光纤材料对光信号的吸收，散射损耗是指光纤中微小不均匀性引起的光信号散射，弯曲损耗则是由于光纤弯曲导致的光信号损耗。
石英光纤的传输损耗一般在0.2-0.6dB/km之间。
2. 良好传输窗口良好的传输窗口是指在特定波长范围内，光纤的传输性能最佳。
常见的石英光纤传输窗口包括O、E、S和C等波长范围。
其中，O波长范围为1260-1360nm，E波长范围为1360-1460nm，S波长范围为1460-1530nm，C波长范围为1530-1565nm。
不同的传输窗口适用于不同的应用场景，如O波长范围适用于长距离传输，C波长范围适用于光通信系统等。
3. 折射率和色散特性折射率是光线从一种介质进入另一种介质时，其传播速度的比值。
对于石英光纤来说，折射率的大小对于光信号的传输速率和性能有很大影响。
折射率随着光波长的变化而变化，导致色散现象的发生。
色散是光信号在光纤中传输时，不同波长的光信号到达目的地的时间不同，从而影响信号的准确性和质量。
4. 模场直径和数值孔径模场直径是指光纤中光束的直径，模场直径的大小与光纤的传输能力相关。
数值孔径是用来描述光纤中光束扩散性能的参数，数值孔径越大，光束扩散越快。
5. 弯曲半径弯曲半径是指光纤能够弯曲的最小半径，对于光纤的应用来说，弯曲半径的大小对于光纤的灵活性和使用场景有很大影响。
弯曲半径越小，光纤越容易弯曲，适用于需要曲线布线等特殊场景。
6. 线性色散和非线性色散线性色散是指光信号在光纤中传输时，由于折射率变化而引起的色散现象。
光纤线路参数计算表
光纤线路参数计算表
1. 衰减（Attenuation），衡量光信号在光纤中传输过程中的损耗。
计算方式为，衰减（dB/km）= 10 log10(出射光功率 / 入射光功率) / 距离（km）。
2. 带宽（Bandwidth），表示光纤传输信号的频率范围，即能够传输的最高频率。
计算方式通常是根据光纤的折射率和传输距离来估算。
3. 色散（Dispersion），光信号在光纤中传输时由于不同频率的光速不同而引起的信号畸变。
常见的色散类型有色散补偿、色散限制等。
计算方式较为复杂，需要考虑光纤材料的色散参数和传输距离。
4. 延迟（Delay），光信号在光纤中传输所需的时间。
计算方式为延迟（s）= 距离（km）/ 光速（km/s）。
5. 线损（Loss），光纤传输过程中由于各种因素引起的信号损耗。
计算方式为线损（dB）= 10 log10(出射光功率 / 入射光功率)。
6. 折射率（Refractive index），光纤材料中光信号的传播速度与真空中光速的比值。
计算方式为折射率 = 真空中光速 / 光纤中光速。
7. 数字孔径（Numerical Aperture），光纤的传输能力和光束聚焦能力的度量。
计算方式为数字孔径 = 根号下(折射率平方纤芯折射率平方)。
8. 纤芯直径（Core diameter），光纤中心传输信号的区域直径。
计算方式为纤芯直径 = 2 数字孔径纤芯模式场直径。
以上仅是一些常见的光纤线路参数，实际使用中可能还会涉及其他参数。
在计算光纤线路参数时，需要根据具体的光纤材料、设备和传输距离等因素进行调整和计算。
OPGW24芯光缆的参数
OPGW24芯光缆的参数
OPGW（光纤复合地线）是一种用于输电线路的光缆，具有光纤传输数据和电力输送双重功能。
OPGW光缆通常由光纤、光缆芯、防护层和外护层等组成，以下是一个常见的OPGW24芯光缆的参数描述：
1.光缆结构：
●光缆芯数：24芯
●纤芯类型：通常采用单模光纤（SMF）或多模光纤（MMF）
●芯线分布：光缆芯分布在整个光缆的内部空心
●芯线配置：光缆芯以某种特定的分布方式排列
2.光缆芯参数：
●光纤类型：通常采用G.652系列或G.655系列的光纤
●光纤长度：根据具体应用需求而定
●光纤损耗：通常在光纤标称工作波长下，损耗在每公里0.2 dB至
0.4 dB之间
3.光缆保护层参数：
●保护层材料：具有耐腐蚀和绝缘性能的金属线或纤维材料
●保护层强度：光缆芯保护层具有足够的强度和耐受能力，以保护
光纤免受外部环境的损害
●保护层直径：具体直径根据光缆规格和设计参数而定
4.光缆外护层参数：
●外护层材料：具有耐电压、耐湿、耐高温和防水等特性的材料
●外护层厚度：根据设计要求和光缆规格而定
●外护层颜色：通常为黑色或其他特定颜色，以便于视觉识别OPGW光缆的具体参数和规格会根据不同的制造商和应用需求而有所不同。
光缆损耗标准
光缆损耗标准光缆是一种用于传输光信号的电信设备，它通过光纤将光信号传输到远距离的目的地。
在光缆传输过程中，由于各种因素的影响，会产生一定的光信号损耗。
因此，光缆损耗标准成为了评估光缆传输性能的重要指标之一。
光缆损耗是指光信号在传输过程中由于各种因素的影响而减弱的程度。
光缆损耗标准通常以分贝（dB）为单位进行衡量。
光缆损耗标准的确定对于保证光缆传输质量、提高光缆的传输性能具有重要意义。
首先，光缆损耗标准的确定需要考虑光缆本身的特性。
不同类型的光缆在传输过程中会产生不同程度的光信号损耗，这与光缆的材料、结构、制造工艺等因素密切相关。
因此，针对不同类型的光缆，需要制定相应的光缆损耗标准，以确保光缆传输性能的稳定和可靠。
其次，光缆损耗标准的确定还需要考虑光缆传输环境的影响。
光缆在不同的传输环境中会受到不同程度的影响，例如温度、湿度、压力等因素都会对光缆的传输性能产生影响。
因此，在确定光缆损耗标准时，需要充分考虑光缆所处的具体传输环境，以确保光缆在各种环境条件下都能够稳定传输光信号。
此外，光缆损耗标准的确定还需要考虑光缆的使用要求。
不同的光缆在使用过程中会有不同的传输要求，例如传输距离、传输速率、传输带宽等都会对光缆的损耗标准产生影响。
因此，在确定光缆损耗标准时，需要充分考虑光缆的具体使用要求，以确保光缆能够满足不同的传输需求。
总的来说，光缆损耗标准的确定是一个综合考虑光缆本身特性、传输环境影响和使用要求的过程。
只有充分考虑这些因素，制定合理的光缆损耗标准，才能够保证光缆的传输性能稳定可靠，满足不同的传输需求。
希望通过本文的介绍，能够对光缆损耗标准有一个更加清晰的认识，为光缆的使用和维护提供一定的参考。
光衰值il
光衰值il光衰值的单位为dB/km，光衰是指光纤每单位长度上的衰减值，光纤光衰的正常值在25DB左右，一般来说，光纤允许的光衰最大值是-40DB。
但要想达到稳定的效果，建议光的损耗不能简简大于-25DB，因为-25DB是光终端设备正常、稳定运行的临界值。
光纤光衰是指光纤每单位长度上的衰减值，单位为dB/km。
光纤损耗的高低直接影响传输距离或中继站间隔距离的远近，因此，了解并降低光纤的损耗对光纤通信有着重大的现实意义。
光纤是光导纤维的简写。
是一种由玻璃或塑料制成的纤维，可作为光传导工具，传输原理是光的全反射。
光纤光衰是指光纤每单位长度上的衰减值，单位为dB/km。
光纤损耗的高野银低直接影响传输距离或中继站间隔距离的远近，因此，了解并降低光纤的损耗对光纤通信有着重大的现实意义。
光纤是光导纤维的简写，是一种由玻璃或塑料制成的纤维，可作为光传导工具。
传输颂咐宴原理是光的全反射。
微细的光纤封装在塑料护套中，使得它能够弯曲而不至于断裂。
通常，光纤的一端的发射装置使用发光二极管，或一束激光将光脉冲传送至光纤。
光纤的另一端的接收装置使用光敏元件检测脉冲。
在日常生活中，由于光在光导纤维的传导损耗比电在电线传导的损耗低得多，光纤被用作长距离的信息传递。
通常光纤与光缆两个名词会被混淆。
多数光纤在使用前必须由几层保护结构包覆。
包覆后的缆线即被称为光缆。
光纤外层的保护层和绝缘层可防止周围环境对光纤的伤害，如水、火、电击等。
光缆分为：缆皮、芳纶丝、缓冲层和光纤。
光纤和同轴电缆相似，只是没有网状屏蔽层。
中心是光传播的玻璃芯。
光缆测试参数和测试方法
光缆布线系统安装完成之后需要对链路传输特性进行测试，其中最主要的几个测试项目是链路的衰减特性、连接器的插入损耗、回波损耗等。
下面我们就光缆布线的关键物理参数的测量及网络中的故障排除、维护等方面进行简单的介绍。
一、光缆链路的关键物理参数衰减：1、衰减是光在光沿光纤传输过程中光功率的减少。
2、对光纤网络总衰减的计算：光纤损耗（LOSS）是指光纤输出端的功率Power out 与发射到光纤时的功率Power in的比值。
3、损耗是同光纤的长度成正比的，所以总衰减不仅表明了光纤损耗本身，还反映了光纤的长度。
4、光缆损耗因子（α）：为反映光纤衰减的特性，我们引进光缆损耗因子的概念。
5、对衰减进行测量：因为光纤连接到光源和光功率计时不可避免地会引入额外的损耗。
所以在现场测试时就必须先进行对测试仪的测试参考点的设置（即归零的设置）。
对于测试参考点有好几种的方法，主要是根据所测试的链路对象来选用的这些方法，在光缆布线系统中，由于光纤本身的长度通常不长，所以在测试方法上会更加注重连接器和测试跳线上，方法更加重要，关于这一点请参见安恒的布线测试技术文章回波损耗:反射损耗又称为回波损耗，它是指在光纤连接处，后向反射光相对输入光的比率的分贝数，回波损耗愈大愈好，以减少反射光对光源和系统的影响。
改进回波损耗的方法是，尽量选用将光纤端面加工成球面或斜球面是改进回波损耗的有效方法。
插入损耗:插入损耗是指光纤中的光信号通过活动连接器之后，其输出光功率相对输入光功率的比率的分贝数。
插入损耗愈小愈好。
插入损耗的测量方法同衰减的测量方法相同。
二、光纤网络的测试测量设备1、光纤识别器。
它是一个很灵敏的光电探测器。
当你将一根光纤弯曲时，有些光会从纤芯中辐射出来。
这些光就会被光纤识别器检测到，技术人员根据这些光可以将多芯光缆或是接插板中的单根光纤从其他光纤中标识出来。
光纤识别器可以在不影响传输的情况下检测光的状态及方向。
为了使这项工作更为简单，通常会在发送端将测试信号调制成270Hz、1000Hz或2000Hz并注入特定的光纤中。
单模光纤技术参数
单模光纤技术参数单模光纤（Single Mode Fiber）是一种用于传输光信号的光纤。
相比于多模光纤，单模光纤具有更低的传输损耗和更高的带宽。
它主要用于长距离传输和高速通信应用，如光纤通信、数据中心互联和光纤传感等。
本文将介绍单模光纤的主要技术参数，包括纤芯直径、光纤损耗、带宽和色散等。
1. 纤芯直径（Core Diameter）纤芯直径是指光纤中心的发光部分的直径。
单模光纤的纤芯直径通常为8~10微米（μm）。
相比之下，多模光纤的纤芯直径通常为50或62.5微米。
较小的纤芯直径使得单模光纤能够支持更高的带宽和更低的传输损耗。
2. 光纤损耗（Fiber Loss）光纤损耗是指光信号在光纤中传输过程中的能量损失。
对于单模光纤，光纤损耗一般为0.2~0.3 dB/km（分贝/千米）。
这意味着在每传输1千米的距离上，光信号的功率会减少0.2~0.3 dB。
相比之下，多模光纤的光纤损耗通常为2~3 dB/km。
3. 带宽（Bandwidth）带宽是指光纤传输信号的容量，通常以兆赫兹（MHz）或千兆赫兹（GHz）来表示。
单模光纤的带宽通常由光纤的色散特性和调制技术决定。
对于一般的单模光纤，其带宽可以达到10 Gbps（千兆位每秒）或更高。
在更高速的应用中，如100 Gbps和400 Gbps，需要采用更先进的单模光纤和调制技术。
4. 色散（Dispersion）色散是指光信号在传输过程中由于信号的不同频率成分到达终点的时间差引起的信号失真现象。
对于单模光纤，主要存在两种类型的色散：色散展宽（Chromatic Dispersion）和模态色散（Modal Dispersion）。
色散展宽是指不同频率光信号在光纤中行进速度不同而引起的色散现象。
模态色散是指由于光信号在纤芯中的不同传输路径而引起的色散现象。
为了减少色散现象，可以采用色散补偿技术或使用更先进的单模光纤。
总结：单模光纤是一种用于传输光信号的光纤，具有较小的纤芯直径、较低的传输损耗、较高的带宽和较小的色散等特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤损耗
1.光纤的衰减的几种因素及光缆的特性：
造成光纤衰减的主要因素有: 本征，弯曲，挤压，杂质，不均匀和对接等。
本征: 是光纤的固有损耗，包括: 瑞利散射，固有吸收等。
弯曲: 光纤弯曲时部分光纤内的光会因散射而损失掉，造成的损耗。
挤压: 光纤受到挤压时产生微小的弯曲而造成的损耗。
杂质: 光纤内杂质吸收和散射在光纤中传播的光，造成的损失。
不均匀: 光纤材料的折射率不均匀造成的损耗。
对接: 光纤对接时产生的损耗，如: 不同轴（单模光纤同轴度要求小于0.8μm），端面与轴心不垂直，端面不平，对接心径不匹配和熔接质量差等。
光缆特性
1) 拉力特性
光缆能承受的最大拉力取决于加强件的材料和横截面积，一般要求大于1km光缆的重量，多数光缆在100～400kg范围。
2) 压力特性
光缆能承受的最大侧压力取决于护套的材料和结构，多数光缆能承受的最大侧压力在100～400kg/10cm。
3）弯曲特性
弯曲特性主要取决于纤芯与包层的相对折射率差△以及光缆的材料和结构。
实用光纤最小弯曲半径一般为20～50mm，光缆最小弯曲半径一般为200～500mm，等于或大于光纤最小弯曲半径。
在以上条件下，光辐射引起的光纤附加损耗可以忽略，若小于最小弯曲半径，附加损耗则急剧增加。
4）温度特性
光纤本身具有良好的温度特性。
光缆温度特性主要取决于光缆材料的选择及结构的设计，采用松套管二次被覆光纤的光缆温度特性较好。
温度变化时，光纤损耗增加，主要是由于光缆材料（塑料）的热膨胀系数比光纤材料（石英）大2～3个数量级，在冷缩或热胀过程中，光纤受到应力作用而产生的。
在我国，对光缆使用温度的要求，一般在低温地区为-40℃～+40℃，在高温地区为-5℃～+60℃。
2.光纤的连接损耗：
1.永久性光纤连接（又叫热熔）:
这种连接是用放电的方法将连根光纤的连接点熔化并连接在一起。
一般用在长途接续、永久或半永久固定连接。
其主要特点是连接衰减在所有的连接方法中最低，典型值为0.01~0.03db/点。
2Km熔接一个点，但连接时，需要专用设备（熔接机）和专业人员进行操作，而且连接点也需要专用容器保护起来。
2.应急连接（又叫）冷熔:
应急连接主要是用机械和化学的方法，将两根光纤固定并粘接在一起。
这种方法的主要特点是连接迅速可靠，连接典型衰减为0.1~0.3db/点。
但连接点长期使用会不稳定，衰减也会大幅度增加，所以只能短时间内应急用。
3.活动连接:
活动连接是利用各种光纤连接器件（插头和插座），将站点与站点或站点与光缆连接起来的一种方法。
这种方法灵活、简单、方便、可靠，多用在建筑物内的计算机网络布线中。
其典型衰减为1db/接头。
注：系统衰减余量一般不少于4db。
例：发射功率: －16dbm
功率计接收灵敏度: －29.5dbm
线路衰减: 1.5km×3.5db/km=5.25db
连接衰减: 接头2个衰减为: 2点×1db/点=2db
熔接两个点为: 2点×0.07db/点=0.14db
衰减余量＝－16dbm－（－29.5dbm）－5.25db－0.14db－2db＝6.11（db）
经过上面的计算，可以看出系统容量大于4db，以上选择可以满足要求.
就是说光发射的光功率经过该系统，减去系统造成所有的损耗，剩余的功率应该与功率计接受的灵敏度相差至少4dB，也就是系统容量要大于4dB。
（灵敏度即是功率计能探测的最小光功率）
按光在光纤中的传输模式可分为：单模光纤和多模光纤。
多模光纤的纤芯直径为50~62.5μm，包层外直径125μm，损耗一般为2~4db/Km单模光纤的纤芯直径为8.3μm（或9μm），包层外直径125μm。
光纤的工作波长有短波长0.85μm、长波长1.31μm和1.55μm。
光纤损耗一般是随波长加长而减小，0.85μm的损耗为2.5db/km,1.31μm的损耗为0.35db/km，1.55μm的损耗为0.20db/km，这是光纤的最低损耗，波长1.65μm以上的损耗趋向加大。
光纤通信中常用单位的定义：
1. dB = 10 log10 ( P out / P in )
P out :输出功率; P in :输入功率
2. dBm = 10 log10 ( P / 1mw)
是通信工程中广泛使用的单位；
通常表示以1毫瓦为参考的光功率；
example: –10dBm表示光功率等于100uw。
插入损耗和回波损耗
1插入损耗：插入损耗为-10lg[(输出功率)/(输入功率)]，插入损耗越小越好。
2回波损耗：回波损耗为-10 lg [(反射功率)/(入射功率)]，回波损耗越大越好。
