数字兆欧表使用禁忌
兆欧表安全操作规程
兆欧表安全操作规程兆欧表是一种用于测量电阻值的仪器。
由于兆欧表常常用于高电压、高阻值的测量，因此在操作过程中需要注意安全。
下面是兆欧表的安全操作规程：1. 仔细阅读和理解兆欧表的使用说明书。
使用前先熟悉仪器的各项功能和注意事项，确保正确操作。
2. 在进行任何操作之前，先确保兆欧表和被测电路处于断电状态，并将所有电源和电池拔掉，以避免触电和意外伤害。
3. 在使用兆欧表前，检查仪器的外观和连接线是否有损坏。
如有损坏，应立即停止使用，并进行维修或更换。
4. 在将兆欧表连接到被测电路之前，确保被测电路中没有电流流过，将电容器上的电荷释放掉，以免给仪器带来损坏。
5. 在连接兆欧表之前，确认被测电路已停止工作，并且所有电源开关已关闭。
切勿在通电状态下连接或断开兆欧表，这可能导致仪器损坏或触电风险。
6. 在使用兆欧表时，应确保仪器和电路之间的连接稳固可靠。
检查连接线是否插密和接触良好，以防止接触电阻对测量结果的影响。
7. 在进行高电压测量时，要确保兆欧表的额定电压范围大于被测电路的电压。
使用低于额定电压范围的兆欧表进行高电压测量可能造成仪器的短路和损坏。
8. 在进行高阻值测量时，要注意保持测量环境的干燥和清洁。
湿度或灰尘可能会对测量结果产生干扰。
9. 在使用兆欧表时，应正确选择合适的测量范围。
过高或过低的测量范围都可能导致不准确的测量结果，甚至损坏仪器。
10. 在测量结束后，应及时将兆欧表拔掉电源，并进行仪器和连接线的清洁。
尽量避免将污染物留在仪器上，以防止影响下次测量的准确性。
11. 当兆欧表在使用过程中出现异常情况，如显示不正常、有异常声音等，应立即停止使用，并进行仪器的检修和维修。
12. 定期对兆欧表进行校验和维护。
按照说明书要求，以确保仪器的测量准确性和安全性。
以上是兆欧表的安全操作规程。
在任何操作中，都要始终以安全为首要考虑，并遵循仪器的使用说明和标准操作程序，以保证人身安全和仪器的正常运行。
兆欧表的使用及注意事项
四、绝缘电阻表的使用注意事项
1、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因 抖动和倾斜产生测量误差。 2、接线必须正确无误，兆欧表有三个接线桩，“E”（接地）、 “L”（线路）和“G”（保护环或叫屏蔽端子）。保护环的 作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝 缘物表面漏电的影响。在测量电气设备对地绝缘电阻时，“L” 用单根导线接设备的待测部位，“E”用单根导线接设备外壳； 如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E” 分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除 因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G” 接线芯与外壳之间的绝缘层。 “L”、“E”、“G”与被测 物的连接线必须用单根线，绝缘良好，不得绞合，表面不得 与被测物体接触。
绝缘电阻表的使用及注意事项
一、绝缘电阻表的基本概念
⑪绝缘电阻表的用途： 绝缘电阻表又叫摇表、兆欧表等，是 一种测量电器设备及电路绝缘电阻的 仪表。 ⑫绝缘电阻表的结构与工作原理： 绝缘电阻表表主要由三个部分组成： 手摇直流发电机（有的用交流发电机 加整流器）、磁电式流比计及接线桩 （接线端钮L、接地端钮E、屏蔽端钮 G），包含外壳、刻度盘、接线柱、发 电机摇柄、表盖和提手等部分。 在外 壳上有“L”端，通过壳内测量机构的 线圈与手摇发电机的负极相连； “E” 端，与壳内发电机的正极相连，供测 量时接地用； “G”端,称为屏蔽端， 它直接与壳内发电机负极相连。
㈠对测量范围的选择
测量范围的选择要适当，被测绝缘电阻的阻值与所选绝缘电阻表 的测量范围不要相差太远，尽量避免读数时使用到表盘下限或上 限刻度密集处，因为这些位置会使读数产生较大的误差。在常温 （20℃）时，测定低电压电气绝缘设备一般可选用0~200MΩ的绝 缘电阻表；测定高压电气设备或电缆，可选用0~2000MΩ的绝缘 电阻表；测定特高压电气设备、电缆或瓷套管等，可用 0~4000MΩ或0~10 000MΩ的绝缘电阻表。 有些绝缘电阻表的下限读数不是从零开始，而是从1MΩ或2MΩ开 始，一般不应该用此种绝缘电阻表去测量很低的绝缘电阻。特别 不适用在空气潮湿的农村去测定低压设备的绝缘电阻，以免被测 绝缘电阻值很低读不出读数，或误认为被测绝缘电阻值为零而得 出错误结论。
TIN7D高压数字兆欧表
高压数字兆欧表DIGITAL H.V INSULATION TESTER产品型号：TIN7D操作使用手册前面板设计内部盖子上的用法说明1、安全预防安全规则警惕！有电击危险◇这款仪器是为了你安全的目的而设计的，然而，没有一款设计可以完全防止错误的使用，忽视警告或安全措施是危险甚至致命的。
◇请不要在有闪电的天气下，对电力系统设备进行测量，也不要在其周围区域进行测量。
如果发生闪电，停止所有测试及断开测试导线。
◇在测试电力系统设备时，可能会由于接地不良或错误连接导致危险的存在，包括其附近的连带设备。
◇我们建议通过以下措施进行安全防范：1.当工作在高电压系统附近时，必须使用橡皮手套及鞋子。
2.尽量在干净的、干燥的碎岩石地面或绝缘毯子上进行工作。
3.避免在测试仪和伸长测试导线之间用裸手直接连接。
◇当测试仪带有测试导线时，确保它们安全并且完全符合规定。
◇当检查仪器或替换保险丝/电池时，将仪器测试导线从外部电路中断开。
警告参考操作手册◇每次测量都要遵循操作使用手册。
◇在尝试使用这个测试仪之前，阅读并理解常规用法说明。
安全检查◇在使用测试仪之前，请检查测试导线和保险丝的情况。
◇测试导线必须没有破裂或任何损坏，并且要象新的时候一样绝缘。
◇当需要通过打开盒盖来替换保险丝并接近内部电路时，始终断开测试导线。
◇在进行任何测量之前，始终仔细检查测试导线连接。
◇为了保护仪器，使用带保险丝的测试导线。
（选配）安全防范◇禁止接触任何暴露的电线、接线或电路的其他带电部分。
如果不能确定是否带电，在接触或连接它之前，先通过电压测试仪器检查其电路电压。
◇禁止使用破裂损坏的导线。
◇这款仪器只可以是能胜任的、经过培训的人员进行操作。
◇时刻注意安全，可防止意外事故的发生。
警告，有电击风险警告，参考操作手册◇电流会引起人身伤害，即使是低压或低电流。
因此，在使用这款高压数字兆欧表之前阅读以下信息是十分重要的。
1.1 这款仪器只可以是能胜任的及经过培训的人员，严格按照操作使用手册进行使用及操作。
万用表兆欧表使用注意事项
操作前的注意事项1、数字表将ON-OFF开关置于ON位置，检查电池是否欠压；2、黑表笔插入COM孔，红表笔根据测量的需要选择相应的孔。
3、测量前功能开关应放置于所需的量程上。
电压电流测量注意事项1、如果不知被测电压范围，应将功能开关置于最大量程并逐渐降低。
2、如果显示“1”则表示超过量程，功能开关应打到更高档位，测量电压不能高于万用表的最大量程。
3、使用过程中不能用手接触表笔的金属部分。
1）、为了保证人身安全；2）、为了保证测量的准确性。
4、在表笔未离开测试点时，禁止换挡。
5、测量电流时，万用表需串联到回路中且测量的电流不能超过表笔和万用表相应插孔的电流额定值。
注：测量交流电流时最好选择钳形表。
电阻和电机测量注意事项1、电阻测量时选择合适的档位，禁止电阻带电测量。
2、万用表可用于小功率电机的线圈阻值平衡初步判断。
测量阻值时禁止使用二极管档。
3、电机的接地故障初步判断可以选用阻值档或二极管档。
注：大功率电机的线圈阻值很小，万用表测不出或测量不准确。
万用表使用完毕后，关闭电源开关。
兆欧表使用注意事项1、根据需要选择合适的兆欧表。
2、使用前必须做开路和短路测试。
1）、开路测试转速达120转/分，阻值“∞”。
2）、短路测试低速，阻值“0”。
3、兆欧表用于绝缘测量。
4、测量过程中，兆欧表水平放置，转速达额定值，直到指针稳定后读数。
5、测量大感性负载（如大功率电机及变压器）和容性负载时（如高压电缆）一定先断开测试端再停转兆欧表。
6、被测器件测试完毕后，必须进行放电。
7、被测器件测试时不得带电且必须与其他回路断开。
8、禁止在雷电天气或在邻近有带高压导体的设备处使用兆欧表。
兆欧表的使用方法和注意事项
兆欧表的使用方法和注意事项一、兆欧表的定义兆欧表（megger）是一种用于测试电气绝缘质量的测量仪器。
它是一种特殊的欧姆表，通常用于测量电气设备的电气绝缘质量。
兆欧表能够测量高电阻值，一般用于测试绝缘物质的绝缘阻抗、电场强度等。
二、兆欧表的使用方法1、准备工作：将被测试的电气设备关机、拔插头，以确保设备处于断电的状态。
另外，应将测量电极与被测试电气设备的电极之间的接头保持洁净。
2、连接测量仪器：将兆欧表的两根测量线末端分别连接被测试设备的电极(默认红线为高电位，黑线为低电位)。
测试时必须慎重，不可徒手夹线头。
3、切换仪器档位：通过仪器上的旋钮，选择适当的测量范围。
在测试绝缘电阻时，需要选择最大的检定范围以获得最好的精度。
4、提供激励电压：启动兆欧表，通过自带电池或外接电源提供恰当的激励电压，并适当等待，确保仪器稳定了下来。
5、记录测量值：在仪器上读取测试结果，注意写下日志，稍后进行数据处理和解释。
三、兆欧表的注意事项1、测试绝缘电阻时需要选取最大的档位以获得最好的精度，一般来说需要选择高压档。
2、在测量绝缘电阻时，不同的测试条件会对测试结果产生影响。
所以测试时要注意被测试物体的温度、湿度等参数，以此来保证测试的准确性。
3、在测试时，应注意观察测试线夹头的压力，以保证测试的准确性。
4、在测试绝缘电阻时，需注意测试范围。
如果测试范围过小，将不能得到准确的测试结果。
如果测试范围过大，将会对测试精度产生影响，对仪器也会造成不必要的磨损。
5、在测试结束后，应将测试线夹头反转，以防止存储的剩余电荷造成的损坏和损害。
6、在存放兆欧表时，应避免震动和机械损坏。
7、在使用电源时，务必使用正确的电源电压和电频，以防止仪器损坏。
四、兆欧表的维护与保养1、仪器应经常被校准，以确保其准确性。
2、仪器应存放在干燥，避免阳光直射的地方，以保证仪器的质量。
3、仪器应保持干燥，避免受潮或沾水，去掉测量线的灰尘和污垢。
4、保持仪器清洁，使用防静电等清洁剂，在正确的铜线和金属接头上加润滑剂。

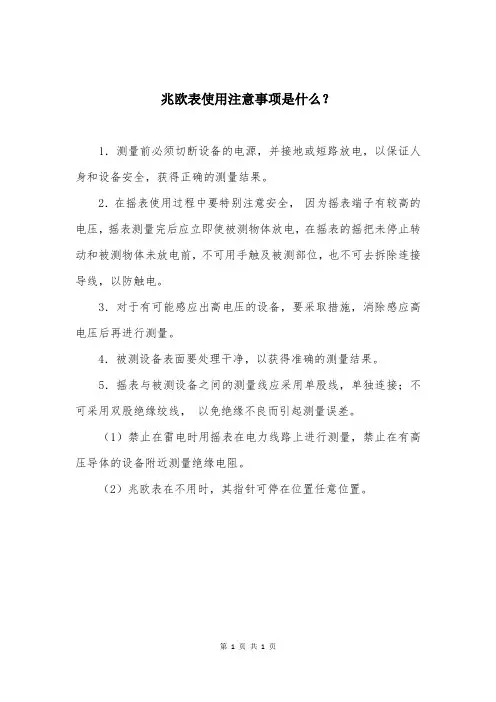

兆欧表使用注意事项是什么？
兆欧表使用注意事项是什么？
1．测量前必须切断设备的电源，并接地或短路放电，以保证人身和设备安全，获得正确的测量结果。
2．在摇表使用过程中要特别注意安全，因为摇表端子有较高的电压，摇表测量完后应立即使被测物体放电，在摇表的摇把未停止转动和被测物体未放电前，不可用手触及被测部位，也不可去拆除连接导线，以防触电。
3．对于有可能感应出高电压的设备，要采取措施，消除感应高电压后再进行测量。
4．被测设备表面要处理干净，以获得准确的测量结果。
5．摇表与被测设备之间的测量线应采用单股线，单独连接；不可采用双股绝缘绞线，以免绝缘不良而引起测量误差。
（1）禁止在雷电时用摇表在电力线路上进行测量，禁止在有高压导体的设备附近测量绝缘电阻。
（2）兆欧表在不用时，其指针可停在位置任意位置。
第 1 页共1 页。
数字兆欧表的使用注意事项
数字兆欧表的使用注意事项数字兆欧表是一种用于测试电器绝缘电阻的仪器。
它是现代电气工程领域必不可少的一种工具。
在使用数字兆欧表时，需要注意以下事项：1. 仪器的使用环境数字兆欧表应该处于干燥、无尘和清洁的环境中。
在使用数字兆欧表时，应该避免在受潮、带有静电和强电磁场的地方进行测试。
因为这样可能会影响测试结果的准确性。
2. 市电的干净程度数字兆欧表的测量依赖于今天的电缆，所以在使用中应该注意市电的干净度，并对市电进行过滤以保证测试准确性。
3. 测试的绝缘体材料不同的绝缘体材料对数字兆欧表的测试结果会产生很大的影响。
在测试绝缘材料之前，需要了解材料的特性。
例如：聚乙烯的介电常数在测量中的误差较大，这是由于电容性质所引起的。
4. 仪器的测试范围与精度在使用数字兆欧表时，需要考虑测试范围和精度。
如果达到了最大测试范围，那么就需要进行切换。
在切换测试范围时，一定要注意仪器的精度，尤其是当测试低阻值时。
在测试低阻值时，测试范围要小于要测量的电阻。
5. 装置的正确连接数字兆欧表的测试电缆需要正确连接测试绝缘体材料的两端。
在连接测试电缆时，应该先连接地线，然后再连接正文。
在连接过程中，应该注意避免交叉连接。
如果连接不正确，会造成测试结果的不准确。
6. 仪表的保养和维护数字兆欧表的保养和维护对仪器的长期使用和准确性具有重要意义。
在存储仪器时，需要注意远离湿度和强光照，定期检查和保养仪器的传感器和电缆，确保设备的正常使用。
数字兆欧表是一种非常重要的电气测试仪器。
正确使用和维护数字兆欧表是保证测量的准确性和可靠性的关键。
以上为数字兆欧表使用时需要注意的事项。
兆欧表的使用及安全注意事项
兆欧表的使用及安全注意事项在选用兆欧表时还应注意，有些兆欧表的刻度值不是从零开始，而是从1 MΩ或2 MΩ开始。
这种兆欧表不适宜测量潮湿环境中低压电气设备的绝缘电阻，因为电气设备的绝缘电阻低于1MΩ时，将得不到正确的读数。
1. 兆欧表使用时，要放置平稳，以免摇动发电机手柄，表身晃动而影响读数。
有水平调节的兆欧表，要先调好水平位置。
2. 应使用表计专用的测量线，或绝缘强度较高的两根单芯多股软线，不应使用绞型绝缘软线。
3.测量前，应对兆欧表开展开路试验和短路试验。
即将“L”和“E”端子开路，摇动发电机手柄到达额定转速，指针应指在“∞”位置；然后再将“L”和“E”短接起来摇动手柄，这时指针应指在“0”位置。
4.被测电气设备必须与电源断开，在测量中禁止他人接近被测设备。
5. 测量前必须将被测设备对地短路放电，特别是电容性的电气设备，如电缆、大容量的电动机、变压器以及电容器等，如不放电，可能发生触电事故。
6.接线时，“E”端子应接到电气设备外壳或地线上，“L”与被测导体连接。
测量电缆的绝缘电阻时，应将电缆的绝缘层接到“G”端子上。
如果在潮湿的天气里测量设备绝缘电阻，也应使用屏蔽端子，把它接在绝缘支持物上，以消除绝缘物表面的泄漏电流对所测绝缘电阻的影响。
7.测量前，应先了解周围的温度和湿度，测量时记录下来，以便于事后对绝缘电阻的分析。
8. 测量时，仪表放置地点应远离载有大电流的导体和有外磁场的场所，以免影响测量结果。
9.测量时，顺时针摇动手柄，应使兆欧表保持额定转速，一般为120 r/min。
当被测物电容量较大时，为了防止指针摆动，可适当提高转速。
10. 测量电容器、电缆、大容量变压器和电动机时，要有一定的充电时间，电容量越大，充电时间越长，一般以兆欧表转动1 min后的读数为准。
11. 在测量完电容性电气设备的绝缘电阻后，应对被测电气设备开展放电，以免产生危险。
12. 不能全部停电的双回架空线路和母线，在被测回路的感应电压超过12 V时，或雷雨发生时的架空线路及与架空线路相连接的电气设备，禁止开展测量。
兆欧表的使用
电缆主绝缘绝缘电阻： 试验周期： 1)重要电缆：1年； 2)一般电缆： a)3.6/6kV及以上3年； b)3.6/6kV以下5年。 试验要求：自行规定。 试验说明： 0.6/1kV电缆用1000V兆欧表；0.6/1kV以 上电缆用2500V兆欧表(6/6kV及以上电缆也可用 5000V兆欧表) 。
6、摇动手柄时，应由慢渐快，均匀加速 到120r／min，并注意防止触电。摇动过程中， 当出现指针已指零时，就不能再继续摇动， 以防表内线圈发热损坏。
7、禁止在雷电天气或在邻近有带高压导 体的设备处使用兆欧表测量。
8、应视被测设备电压等级的不同选用合适的 绝缘电阻测试仪。一般额定电压在500伏以下 的设备，选用500伏或1000伏的兆欧表；额 定电压在500伏及以上的设备，选用 1000~2500伏的兆欧表。量程范围的选用一 般应注意不要使其测量范围过多的超过所测 设备的绝缘电阻值，以免使读数产生较大的 误差。
式中R1、R2分别为温度t1、t2时的绝缘电阻值； 5)吸 收比和极化指数不进行温度换算。
变压器铁芯(有外引接地线的)绝缘电阻： 试验周期： 1)1～3年或自行规定； 2)大修后； 3)必 要时。 试验要求： 1)与以前测试结果相比无显著差别；2)运 行中铁芯接地电流一般不大于0.1A。 试验说明： 1)采用2500V兆欧表(对运行年久的变压器 可用1000V兆欧表)；2)夹件引出接地的可单独对夹件 进行测量。
金属氧化物避雷器绝缘电阻： 试验周期： 1)发电厂、变电所避雷器每年雷雨季节前； 2)必要时。 试验要求： 1)35kV以上，不低于2500M ；2)35kV及 以下，不低于1000M 。 试验说明： 用2500V及以上兆欧表。
三：使用兆欧表测量绝缘 工作要求
1、使用摇表测量高压设备绝缘，应由两人担 任。 2、测量用的导线，应使用绝缘导线，其端部 应有绝缘套。
兆欧表的使用方法及注意事项
兆欧表的使用方法及注意事项兆欧表又叫绝缘电阻表，是测量电气设备绝缘电阻的常用仪表。
最常见的兆欧表是由磁电系比率表、电压较高的手摇发电机及适当的测量电路所组成。
一般兆欧表的分类是以发电机发出的最高电压来决定，电压越高，测量绝缘电阻的范围就越大。
常见的有0—500 MΩ，0—2 500 MΩ等。
兆欧表在测量过程中会产生高压电，如果操作不当，会对人和设备造成损伤，下面介绍下兆欧表的操作方法和注意事项：1.兆欧表的选择1.1选用兆欧表时，其额定电压一定与被测电气设备或线路的工作电压相对应。
见下表：例如测量高压设备的绝缘电阻，不能用额定电压500伏以下的兆欧表，至少要用2500V以上的兆欧表，否则，这时的测量结果不能反映工作电压下的绝缘电阻（因为高压设备的绝缘电阻很大，一般在104MΩ以上）；同样，对于低压的电气设备，其内部绝缘所能承受的电压不高，为了设备安全，不能用电压太高的兆欧表测量低压电气设备的绝缘电阻，以防损坏设备的绝缘。
220V或380V 线路和设备宜用500V兆欧表；而在测量10KV变压器绝缘时，一般使用2只兆欧表，高压测使用2500V兆欧表，低压侧使用500V兆欧表。
实际测量时，一般可按上表所举实例选用。
1.2电阻量程范围的选择。
兆欧表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。
所以在选择兆欧表时应使被测设备的绝缘电阻值在准确测量区域之内，从而减少测量误差。
2．使用前的检查。
兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。
在用兆欧表测量之前应做如下准备：2.1测量前要对兆欧表进行开路和短路检查，确定兆欧表是否处在正常工作姿态。
即在兆欧表未接入被测电阻之前摇动手把，使发电机达到额定转速，观察指针是否指在“∞”位置；然后再将“L”和“E”短路，缓慢摇动手把观察指针是否在“O”位置。
如不符合要求应对其检修后再使用。
2.2测量前必须将被测设备电源切断，并对地进行短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。
兆欧表测量绝缘电阻注意事项
兆欧表测量绝缘电阻注意事项兆欧表这玩意儿啊，在测量绝缘电阻的时候，那可是有不少讲究的。
就好像你要给一个特别娇贵的小宠物喂食，得小心翼翼的，不能乱了章法。
咱先说这兆欧表的选择吧。
你不能随便抓一个就用，得根据被测设备的电压等级和绝缘电阻的大致范围来挑。
这就好比你去市场买鞋，得看脚的大小和走路的需求呀。
如果设备电压高，你却用个量程小的兆欧表，那就像小马拉大车，根本测不准嘛。
反过来，设备电压低，你用个超大量程的，又有点大材小用，还可能读数不准确呢。
在使用兆欧表之前，得先检查一下它是不是好的。
这就像你出门前要检查一下车子有没有问题一样重要。
看看指针能不能自由摆动啊，表线有没有破损啊。
要是表线破了，那就像水管漏水一样，会影响测量结果的。
而且这表线的连接也要特别注意，要连接牢固。
要是没接好，就像风筝线没系紧，风一吹就断了，那测量出来的数值肯定不靠谱。
测量的时候，被测设备得先断电，这是常识，就像你修电器得先拔掉插头一样。
你要是带电测量，那可就像在雷区里跳舞，危险得很呐！而且要把被测设备的表面擦干净，要是表面脏乎乎的，就像人的脸上蒙了一层灰，这绝缘电阻的测量值就会受到影响，测出来的数据就不是设备真实的绝缘情况了。
兆欧表的转速也是个关键因素。
在摇动手柄的时候，要保持一个稳定的转速，通常是120转每分钟左右。
这就像骑自行车，速度要均匀，不能一会儿快一会儿慢。
要是转速忽高忽低，就像人走路一步大一步小，测量出来的绝缘电阻值就会像坐过山车一样，上下波动得厉害，那数据能准确吗？还有啊，测量的时候得注意环境因素。
周围不能有太多的电磁场干扰，这就好比你在安静的图书馆看书，旁边有人大声喧哗就不行。
电磁场就像那些吵闹的人，会干扰兆欧表的测量，让你得到错误的结果。
如果环境太潮湿也不好，这就像东西放在潮湿的地方容易发霉一样，潮湿的环境可能会让设备的绝缘性能看起来比实际的差。
在读取数值的时候，要等指针稳定了再读。
这就像拍照要等对焦清楚了一样。
数字兆欧表的注意事项
数字兆欧表的注意事项
嘿，朋友们！今天咱们来唠唠数字兆欧表的注意事项呀。
哎呀呀，使用数字兆欧表的时候呢，首先得注意仪表的选择哇。
不同的测量环境和对象，那对兆欧表的要求是不一样的呢！可不能随便拿一个就用呀！
在使用之前呢，一定要检查兆欧表是不是完好无损呀？比如说看看它的连接线有没有破损呀？这要是连接线出了问题，那测量结果可就不准确喽！哇哦！
还有哇，测量的时候，被测的物体得处于断电状态呢！这一点超级重要啊！要是带电测量，不仅会损坏兆欧表，而且还可能造成危险呢！吓死人啦！
操作的时候呀，要把兆欧表放置平稳呢。
如果晃来晃去的，那测量的数值肯定也会不稳定的呀。
另外呢，兆欧表的转速也是有讲究的呀。
按照规定的转速来操作，才能得到准确的结果呀，可不能瞎转哦！
测量完了之后呢，要小心地把兆欧表收好哇。
别就那么随便一扔，要是把仪表弄坏了，下次要用的时候就麻烦了呢！
总之呢，使用数字兆欧表这些注意事项一定要牢记在心呀！这样才能既保证我们的测量准确，又能延长兆欧表的使用寿命呢！可千万不要不当回事呀！。
兆欧表使用注意事项
兆欧表使用注意事项
兆欧表是一种用于测量电阻值的仪器，主要用于测试电缆、电机、变压器等设备的绝缘阻抗。
在使用兆欧表时，需要注意以下几点注意
事项：
1.使用前要检查兆欧表的电源是否正常，电线是否接好，在电压
适配范围内使用。
2.在测量前，必须将待测设备全部从电源断开，并将绝缘材料外
部清洁干净。
3.在使用兆欧表时，要按照正确的连接方式连接相应的电路和测
试端口，以保证测试数据的准确性。
4.在测量绝缘电阻时，应逐步增加测试电压，并在每个电压下测
量一次阻抗。
5.测量完成后，应根据兆欧表显示的数据对绝缘阻抗进行评估，
并记录下测量结果。
6.使用完毕后，要及时清理仪器并储藏于干燥、防尘的环境中，
以延长其使用寿命。
总之，正确、安全地使用兆欧表，不仅可以提高工作效率，还能
有效保证电气设备的正常运行。
兆欧表的使用注意事项
兆欧表的使用注意事项
兆欧表是一种用于测量电阻值的仪器，使用时需要注意以下几点：
1. 兆欧表的使用前应先确认其是否处于正常工作状态，包括指针是否在零位、电池电量是否充足等。
2. 在进行测量前，应先确定被测对象的极性和电压等级，避免误操作导致损坏仪器。
3. 在测量时，应将兆欧表的两个探针分别接触被测对象的两端，并保持接触稳定，避免出现接触不良或漏电现象。
4. 在测量高电阻值时，应选择合适的量程，并注意指针的变化，避免超过量程或损坏仪器。
5. 测量结束后，应及时将兆欧表放回原位，并将电池取出，避免长期放置或误用导致仪器损坏。
6. 在使用过程中，应注意避免碰撞和摔落，避免潮湿和高温环境，避免与其他电器设备混用。
7. 在使用前应认真阅读使用说明书，了解兆欧表的使用方法、注意事项和维护保养等方面的知识。
总之，正确使用兆欧表可以保证测量结果的准确性和可靠性，同时也可以延长仪器的使用寿命。
兆欧表使用时的注意事项
兆欧表使用时的注意事项一、兆欧表简介兆欧表（Megohmmeter）是用于测量电气绝缘电阻的一种仪器，也被称为绝缘电阻测试仪。
它广泛用于电力、电气、通信和电子领域，用于检测设备和电路的绝缘能力。
兆欧表的测量原理是通过施加一个高电压值，通过测量电流来计算电阻值。
二、使用兆欧表的注意事项在使用兆欧表进行测量时，需要注意以下几个方面：1. 安全使用在进行绝缘电阻测试之前，务必确保自己的安全。
对于高电压的测试，必须使用绝缘手套、工具和安全防护设备，以防止触电事故的发生。
同时，应正确连接线路，避免短路和接触不良。
2. 选择适当的量程和电压在选择兆欧表的量程和测试电压时，应根据被测电路或设备的特点进行选取。
通常情况下，应选择一个能够覆盖被测电阻值的量程，以获得更准确的测量结果。
同时，测试电压也要符合被测设备或电路的额定电压范围。
3. 保持测试环境干燥绝缘电阻的测量结果会受到湿度的影响，因此在进行测试时，应尽量保持测试环境干燥。
如果测试环境湿度较高，可以使用除湿机或其他干燥设备进行处理，以提高测量的准确性。
4. 避免干扰源在进行测量时，应尽量避免与其他电源或干扰源接触，以免影响测量结果。
在实际测量中，可以采取屏蔽措施或选择合适的测试时间，以减少干扰的影响。
5. 多次测量取平均值为了提高测量结果的准确性，可以进行多次测量并取平均值。
在进行多次测量时，应注意将兆欧表放置在稳定的位置，保证测试条件的一致性。
三、兆欧表的维护和保养为了确保兆欧表的长期正常工作，需要对其进行维护和保养。
1. 定期校准和检验兆欧表作为一种精密仪器，需要定期进行校准和检验，以保证其测量结果的准确性。
可以选择与相关机构或实验室合作进行校准和检验工作。
2. 清洁和防尘兆欧表在使用过程中会积累灰尘和污垢，因此需要定期清洁。
在清洁之前，应先断开电源，并使用柔软的布或刷子轻轻擦拭仪器表面，切勿使用溶剂或腐蚀性物质。
3. 避免过高温度和湿度兆欧表应存放在阴凉、干燥的地方，避免过高的温度和湿度对仪器造成损坏。
数字兆欧表的使用方法及注意事项
数字兆欧表的使用方法及注意事项
哎呀呀，数字兆欧表可不能乱用哟！要想让它发挥出最大的作用，你得先搞清楚它的使用方法呀，就像驯服一匹烈马一样。
你瞧瞧，要是稀里糊涂地操作，那不就浪费了这么好的工具啦！
嘿，记住哦，使用数字兆欧表之前，一定要仔细检查它的各项指标，这可不是走过场呀，指标不正常可会影响测量结果的呢！比如指针是否灵活，表盘是否清晰，不然到时候出错都不知道咋回事啦。
哇塞，测量的时候，操作可得规范呀！别毛毛躁躁的，难道你能容忍错误的测量数据吗？按照正确的步骤来呀。
你想想看，要是测量过程中不注意安全事项，那不就像在悬崖边跳舞一样，会给自己带来危险的呀。
所以一定要小心谨慎哟！
哎呀，别老是频繁地切换测量量程呀，让它稳定工作不好吗？就像开车别老是乱换挡一样呀。
数字兆欧表的使用可不能大意呀，这可不是开玩笑的。
你能随便对待重要的工作任务吗？当然不能呀，那使用数字兆欧表也一样呀！
嘿呀，要是发现数字兆欧表有故障，千万别凑合呀，赶紧维修或更换。
这就跟发现车子有问题一样，难道还继续开呀！
听好了哦，使用数字兆欧表要认真，就像对待重要的考试一样。
给它提供合适的使用条件，让它正常工作，你能做到吗？
总之啊，数字兆欧表的使用方法及注意事项一定要牢记哦，别等出了问题才后悔。
要好好对待这个重要的测量工具呀！。
可调高压数字兆欧表使用注意事项
可调高压数字兆欧表使用注意事项
可调高压数字兆欧表使用注意事项：
1. 注意安全，‘L’为高压端！‘E’一定要接大地！
2. 检查仪表的好坏，不可在测试电源工作时突然接入的方法检查，而应在测试电源未启动前，先接电阻，后按高压开关。
工作中应尽量避免打火放电！因为高压打火放电其电脉冲容易损坏本仪表的集成电路器件，也有损计量用的标准电阻器或被测量对象。
3. 仪表的电池充电电路按恒压限流充电法充电，每次充电至满约需要6～8小时，充满电的电池约可供本仪表连续工作6～8小时，为了保证电池的寿命，仪表存放期应每三个月充电一次。
4. 仪表现象与故障排除
5. 电池重新配组方法：当仪表内镍氢电池有损坏或供电性能差需要重新配入时，重新配入的十个电池应经过电池容量检测充放电器来检测证明容量基本一致，然后每个电池又经过充满才安装到GM兆欧表内。
兆欧表的使用及注意事项
㈡对电压范围的选择
因为绝缘电阻表在使用时，实际加在绝缘电阻上的电压低于 手摇发电机发出的电压，所以选用绝缘电阻表的电压范围时，绝 缘电阻表电压一般应高于被测物的额定电压，并照顾到不损坏被 测物，这样才能测试出被测物是否能在额定电压下达到必要的绝 缘电阻值。 按常规，当测量额定电压500V以上绕组的绝缘电阻时，应使 用1000V绝缘电阻表；当测量额定电压不到500V绕组的绝缘电阻 时，应使用500V绝缘电阻表；对于有规程规定的，应以规程为准。 测量额定电压380V以下发电机绕组的绝缘电阻，用1000V绝 缘电阻表；测量电力变压器以及500V以上的发电机、电动机绕组 的绝缘电阻，用1000~2500V绝缘电阻表；测量额定电压500V以 内电气设备的绝缘电阻时，可以采用1000V绝缘电阻表；测量额 定电压500V以上电气设备绝缘电阻时，可使用2500V绝缘电阻表. 不同额定电压绝缘电阻表的使用范围见下表。
一、绝缘电阻表的基本概念
㈠绝缘电阻表的用途： 绝缘电阻表又叫摇表、兆欧表等，是一 种测量电器设备及电路绝缘电阻的仪 表。 ㈡绝缘电阻表的结构与工作原理： 绝缘电阻表表主要由三个部分组成：手 摇直流发电机（有的用交流发电机加 整流器）、磁电式流比计及接线桩 （接线端钮 L 、接地端钮 E 、屏蔽端钮 G），包含外壳、刻度盘、接线柱、发 电机摇柄、表盖和提手等部分。 在外 壳上有“L”端，通过壳内测量机构的 线圈与手摇发电机的负极相连； “E” 端，与壳内发电机的正极相连，供测 量时接地用； “G”端,称为屏蔽端， 它直接与壳内发电机负极相连。
四、绝缘电阻表的使用注意事项
3 、摇动手柄的转速要均匀，一般规定为 120 转／分钟，允 许有±20％的变化，最多不应超过±25％。通常都要摇动 一分钟后，待指针稳定下来再读数。如被测电路中有电容 时，先持续摇动一段时间，让兆欧表对电容充电，指针稳 定后再读数，测完后先拆去接线，再停止摇动。若测量中 发现指针指零，应立即停止摇动手柄。 4 、测量完毕，应对设备充分放电，否则容易引起触电事故。
ut502c数字兆欧表使用说明
使用说明UT502C数字兆欧表是一种用于检测电气设备绝缘状况的仪器，适用于工业、电力、航空航天等领域。
本文将详细介绍UT502C数字兆欧表的使用方法及注意事项，希望对用户使用时有所帮助。
一、仪器概述UT502C数字兆欧表是一款便携式数字绝缘电阻测试仪，具有大屏幕液晶显示器、数据保存功能、自动关机功能等特点，适用于测试直流绝缘电阻和接地电阻。
仪器采用微电脑控制技术，测量精度高，稳定性好，操作简便，适用于各种绝缘电阻测量。
二、使用前准备1. 确保仪器电池电量充足，若电池电量不足应及时更换；2. 检查测试线、夹子和探头是否完好，若有损坏应及时更换；3. 确保测试仪器和被测物件处于安全状态，严禁在有电压的情况下进行测试。
三、操作流程1. 打开电源开关，待仪器自检完毕后进入测试状态；2. 选择相应的测试模式，如直流绝缘电阻测试或接地电阻测试；3. 将测试线与被测物件连接，确保连接牢固，夹子与被测物件接触良好；4. 按下测试按钮，仪器开始进行测试，测试过程中应保持稳定，不要晃动测试线；5. 测试完毕后，记录测试结果，及时保存数据并断开连接；6. 关闭电源开关，仪器进入待机状态，待下次使用时再次打开。
四、注意事项1. 使用本仪器前请仔细阅读使用说明书，了解仪器结构和功能；2. 在使用过程中避免碰撞、摔坏仪器，确保仪器正常运行；3. 测试时应在无电压状态下进行，避免造成触电或其他安全事故；4. 仪器应存放在干燥通风处，避免潮湿和高温环境；5. 若长时间不使用，请及时取下电池以防止电池漏液损坏仪器。
五、维护保养1. 定期对仪器进行外观清洁，保持表面清洁整洁；2. 保持仪器连接头部干净，避免灰尘和污垢堵塞影响测试结果；3. 仪器长时间不使用时，应存放在防尘、防潮的环境中；4. 若仪器发生故障或损坏，请及时送往指定维修点进行维修保养。
总结：UT502C数字兆欧表具有测量精度高、稳定性好、操作简便等特点，适用于各种绝缘电阻测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字兆欧表使用禁忌
1.兆欧表是电气工作者测试电气设备绝缘性能的重要测试仪表，它在工厂、矿山、建筑工地和广大农村等各行各业的电气设备安装、调试、维护和检修工作中的应用十分广泛。
本文就兆欧表在测试应用实践方面的典型禁忌事项，进行分析探讨，同时提出改进的办法及防范措施。
2、禁忌行为的分析与改进措施
2.1不看量限而随意用表
选用兆欧表时，其量限（即测量范围）与被测设备的绝缘电阻要相适应，不应使兆欧表的测量范围过多地超出所需测试的绝缘电阻值，尽量避免测试值落在表盘的上限或下限刻度密集处，因为上述刻度区域的指示值难以准确分辨，给精细地读取数据造成了困难，必然会产生较大的误差。
此外，还应当注意有的兆欧表表盘的下限读数不是从零开始，而是从2MΩ或5MΩ等，这种刻度的兆欧表就不适于测试潮湿场所的和相当破旧之类的绝缘电阻较低的电2.2忽视电压等级而随意用表
任何电气设备都只能在一定的电压条件下才能安全、可靠地工作，选用兆欧表时，通常应选其电压等级适当高于被测设备的额定电压，以便在尽可能高的电压条件下发现设备绝缘的缺陷。
但如果选用的电压等级太高，有可能损坏电气设备正常的绝缘；而选用的电压等级太低时，又不能真实反映设备在额定电压下的绝缘性能。
因此，选用兆欧表的电压等级应与被测电气设备的工作电压相适应。
2.3使用前没有检查习惯
不管兆欧表是否处于完好状态，随手掂走就用，而后测出的结果固然难以置信。
正确的做法为：在测试使用之前，应对兆欧表的指针、表壳、玻璃、手柄、接线柱（端子）、测试线等外观部位进行检查，不得有缺失和损坏现象；在L、E端子开路的状态下转动摇柄，指针应指在“∞”刻度；在L、E端子间短接状态下转动摇柄，指针应指在“0”刻度上；在转动摇柄的过程中，表内不得有打滑、卡滞现象或异常的响声。
对于电子式兆欧表，还应当检查电池的电量是否充足，各种显示（如数码屏、电源指示灯、高压指示灯等）是否正常，各功能开关是否定位准确、操作是否有效。
2.4对于电容性设备时不放电就测试
这种做法对于测试人员和兆欧表都是相当危险的，因为具有较强电容性的设备（如电容器、长电缆、大型电机、大型变压器等）即使在切断电源之后，其内部仍然贮存着大量的电荷，这些电荷具有相当大的能量，决不可轻视。
正确的做法是：在测试之前根据电气设备电容性的强弱及设备的特点，采取适当的方法对电容性设备进行放电，而且要放得充分和彻底，人工放电操作时，以看不出放电火花和听不到放电声音为止，然后，方可测试。
2.5测试操作中摇柄转速过低
在摇测过程中，手柄联动表内的发电机旋转而产生测试电压，转速高时电压亦高，反之亦低。
如果手柄转速过低，兆欧表输出的测试电压远远达不到规定要求，当然也就测不出实际的绝缘电阻值。
正确的方法为：由慢到快转动手柄，使转速逐渐达到额定转速（通常为120转/分钟），并在此速度上稳定下来匀速转动，直至摇测完成。
如果缺乏操作经验或其他原因而难以准确把握转速的话，应尽量使转速控制在120转/分钟的±20%以内。
2.6测试期间摇柄转得忽快忽慢
当手柄转动速度忽快忽慢时，发电机发出的电压也忽高忽低，通过被测设备的测试电流也将
忽大忽小，兆欧表的指针必然会随着手柄转速的变化而左右摇摆，由于指示不定，故很难读取正确的数值。
正确的做法是：用力适度，转速均匀，使之大致保持在额定速度上。
2.7兆欧表的测试线选用不当
测试线的性能对于测试的准确度而言，也是很重要的。
有的人对此不够重视或迁就应付，把随便找来的破旧电线就派上用场，结果给测试带来很大麻烦。
测试线的选用要点为：应选用绝缘性能良好的单根铜线，耐压强度必须完全满足兆欧表电压规格的要求，不得使用双股绞合线或双股平行线。
2.8忽视测试环境中的干扰因素
兆欧表的灵敏度较高，如果被测设备内部、外部或测试线附近存在电磁干扰，则必然会干扰正常测试，对测试结果带来误差。
因此，在测试之前，应当检查被测设备附近有无通过大电流的导体、电磁线圈之类的装置；有无脉冲信号线路或装置；有无高、中、低频可产生电磁辐射的线路或装置等一切干扰源。
有则必须采取消除措施，以克服电磁兼容问题。
2.9兆欧表上的常用端钮用法不当
有的人对于常用端钮L和E的作用和特点认识模糊，认为使用上没有什么讲究，岂不知如此会造成很大误差，特别是摇测带有外壳的、接了地的电气设备或摇测电气设备及线路的对地绝缘时，务必要注意L和E两个端钮不能接反。
正确的接法是：L端钮连接被测设备的工作导电部分，E端钮连接设备外壳或接地线。
2.10兆欧表上的G 端钮在该用时不连接
G端钮是用来屏蔽表面电流的，当被测设备绝缘材料表面存在漏电流（该情况比较普遍，如电力电缆芯线绝缘的外表面）时，就必须把G端钮连接到被测设备绝缘材料上，而且L、E 两端钮的接线也必须正确（如L端钮接电缆芯线导体、E端钮接金属外壳），不然的话，由于G端钮不能发挥其屏蔽作用，将给测试带来不可估量的误差。
2.11看过测试结果就停止摇转手柄
当测试电容性较大的设备时，不能像测试普通电器那样，读过测试结果便松手停止转动摇柄，因为电容性设备在摇测过程中经受了测试电流的充电，并将这些电能储存下来，当摇柄停转时，这些电能便向兆欧表释放，有可能损坏其测量机构，当人触及测试线路及端钮或被测设备时，还可能造成电击。
因此，在记取读数之后不能立刻停止摇柄的转动，而应当继续转动摇柄，要等小心地拆除测试线（L）或对被测设备充分放电之后再停止摇转。
2.12大雾弥漫而露天测试
大雾天将造成被测设备的被测部分凝结水膜及其它杂质和电解质等，在此状况下测试绝缘电阻，必将严重歪曲绝缘材料的真实状况。
因此，在雨雪天、大雾天以及空气湿度特别大的情况下，一般不宜进行绝缘测试，如果必须测试时，应采取适当的措施，以排除湿度因素对测试的影响。
2.13对电子式兆欧做短路试验判断其好坏
使用电池供电的电子式兆欧表中，不论测试结果的显示方式是交叉线圈式比流计、磁电系指示仪表，还是LCD数码显示屏，其测试用直流高压电源都是由以晶体三极管、晶体二极管等电子元器件为主的稳压电路、振荡电路、倍压整流等部分组成的，该直流高压电源可将数伏至十数伏的电池的能量转变为数百至数千伏的直流高电压。
尽管该电压很高，但其输出功率却很小，一般只能提供1mA左右的测试电流。
而晶体管等电子元器件的脆弱性也是众所
周知的，若电子式兆欧表模仿手摇发电机式兆欧表那样，将测试端钮L与E短接后进行短路试验以判其好坏，不仅没有那种必要，而且是尽害无益的。
总之，电子式兆欧表而言不宜采取短路法进行校验。
2.14只看读数而不考虑温度因素
任何一种电气设备都只能在某一温度下才能正常运行，而不同的设备又规定有不同的温度值。
当测试完成某一设备的绝缘电阻时，必须考虑测试时的环境温度，考虑被测设备的温度与该设备规定试验温度之间的差距，然后将测得值与规定值进行分析比较，必要时还应当把测试温度换算到规定的试验温度上，以便进行更精确的分析，从而对被测设备的绝缘性能做出正确的判断。
3、结束语
以上讨论的关于兆欧表在电气绝缘测试工作中的操作和使用方面的禁忌与防范要诀，是本作者在长期从事电气技术的工作实践及计量工程实践中的一些探索和实践。
在兆欧表的禁忌事
项中，还有像不按期送检、保管方式及存放环境不妥、摇测时放置状态不当、被测设备带电、被测部分污物分流、摇转方法不当等多方面的内容，也都必须给予重视并采取相应的防范或改进措施。
