第四章 数字X线成像(医学影像成像原理)
《医学影像成像原理》名词解释
《医学影像成像原理》名词解释第一章1．X 线摄影（radiography）：是X 线通过人体不同组织、器官结构的衰减作用，产生人体医疗情报信息传递给屏-片系统，再通过显定影处理，最终以X 线平片影像方式表现出来的技术。
2．X 线计算机体层成像（computed tomography，CT）：经过准直器的X线束穿透人体被检测层面；经人体薄层内组织、器官衰减后射出的带有人体信息的X 线束到达检测器，检测器将含有被检体层面信息X 线转变为相应的电信号；通过对电信号放大，A/D 转换器变为数字信号，送给计算机系统处理；计算机按照设计好的方法进行图像重建和处理，得到人体被检测层面上组织、器官衰减系数（¦）分布，并以灰度方式显示人体这一层面上组织、器官的图像。
3．磁共振成像（magnetic resonance imaging，MRI）：通过对静磁场（B0）中的人体施加某种特定频率的射频脉冲电磁波，使人体组织中的氢质子（1H）受到激励而发生磁共振现象，当RF 脉冲中止后，1H 在弛豫过程中发射出射频信号（MR 信号），被接收线圈接收，利用梯度磁场进行空间定位，最后进行图像重建而成像的。
4．计算机X 线摄影（computed radiography，CR）：是使用可记录并由激光读出X 线影像信息的成像板（IP）作为载体，经X 线曝光及信息读出处理，形成数字式平片影像。
5．数字X 线摄影（digital radiography，DR）：指在具有图像处理功能的计算机控制下，采用一维或二维的X 线探测器直接把X 线影像信息转化为数字信号的技术。
6．影像板（imaging plate，IP）：是CR 系统中作为采集（记录）影像信息的接收器（代替传统X 线胶片），可以重复使用，但没有显示影像的功能。
7．平板探测器（flat panel detector，FPD）：数字X 线摄影中用来代替屏-片系统作为X 线信息接收器（探测器）。
医学影像成像原理课件
•医学影像成像原理
•5
3.1.1 X线的特征
2. X射线与物质间的相互作用
（2）X射线的荧光作用。
X射线是肉眼看不见的，但当它照射某些物质时，如磷、铂氰化 钡、硫化锌、钨酸钙等，能够使这些物质的原子处于激发态，当它们 回到基态时就能够发出荧光，这类物质称荧光物质。
医学中透视用的荧光屏、X射线摄影用的增感屏、影像增强器中 的输入屏和输出屏都是利用荧光特性做成的。
1. X射线的波粒二象性
✓ X射线同时具有波动性和微粒性，统称为波粒二象 性。
✓ X射线在传播时，它的波动性占主导地位，具有频 率和波长，且有干涉、衍射等现象发生。
✓ X射线在与物质相互作用时，它的粒子特性占主导 地位，具有质量、能量和动量。
•医学影像成像原理
•4
3.1.1 X线的特征
2. X射线与物质间的相互作用 （1）X射线的穿透作用。
成像板的构造：
（1）表面保护层。 （2）辉尽性荧光体层。 （3）基板（支持体）。 （4）背面保护层。
•医学影像成像原理
•17
3.1.3 计算机X线摄影（CR）
2. CR 系统成像的基本过程 （1）影像信息的采集： （2）影像信息的读取： 与普通X摄影相比较，CR的优点是：① 宽容度大，摄影 条件易选择。② 可降低投照辐射量：CR可在IP获取信息 的基础上自动调节放大增益，最大幅度地减少X线曝光量 ，降低病人的辐射损伤。③ 影像清晰度较普通片高。④ 对影像可进行后处理，对曝光不足或过度的胶片可进行后 期补救。⑤ 可进行图像传输、存储。⑥由于激光扫描仪 可以对IP上的残留信号进行消影处理，IP板可重复使用23万次。
•医学影像成像原理
单束平移-旋转方式
第四章 数字X线成像(医学影像成像原理)
四、数字图像的特点
从应用角度分析，数字图像与模拟图像相比具有其自身的特点： 1．密度分辨力高： 屏-片系统的密度分辨力只能达到26灰阶，数字图 像的密度分辨力可达到210~l2灰阶。 2．可进行后图像处理 ：只要保留原始数据，就可以根据诊断需要， 有针对性的对图像进行处理，以达到改善图像质量，增加诊断信息，提 高诊断准确性的目的。 3．可以高保真地存储、调阅、传输或拷贝 ：数字图像可以存储于磁 盘、磁带、光盘及各种记忆卡中，并可随时进行调阅、传输。
子的利用率。
二、数字图像与图像矩阵、灰度级数的关系
图像矩阵大小与图像关系： 矩阵大小根据应用和成像系统的容量决定。一幅图像中包含的像素数
目等于图像矩阵行与列数目的乘积。 图像的像素数少，像素尺寸大，图像的空间分辨力低；像素数量多，
图像的空间分辨力高（L P/mm）。 图像的像素数是由像素大小和整个图像的尺寸决定的。像素数与像素
3．图像变换 ：图像变换是指将图像转换到频率域或其他非空间域的 变换域中进行处理。 4．图像分割 ：图像分割是按照某种原则将图像分成若干个有意义的 部分，使得每一部分都符合某种一致性要求。 5．三维重建： 三维图像重建是指利用获得的连续二维断层图像信息， 按照体绘制、面绘制等运算方法，重建出反映组织三维信息的三维影像。 面绘制适于重建单个脏器组织，重在显示组织外观形态和空间结构，但 不描述组织内部信息，信息利用率较小。临床常用的面绘制有表面阴影 显示（SSD）。体绘制适于多个脏器组织的重建，尤其对于相互包含的 多重组织显示效果较好，其算法充分利用图像数据，反映的诊断信息更 多。临床常用的体绘制有最大密度投影（MIP）、容积再现（VR）等。
五、数字图像的基本处理
常用的医学数字图像处理技术有：图像增强、图像运算、图像变换、 图像分割及图像重建等。 1．图像增强： 图像增强是增强图像中某些有用信息，削弱或去除无 用信息。如：增强图像对比度、提高信噪比、强调组织边缘等。 2．图像运算： 图像运算分为代数运算和几何运算。 图像代数运算：是指对两幅或两幅以上的图像进行加、减、乘、除 运算，处理的基本单位是像素，通过运算改变像素灰度值，但不改变像 素之间的相对位置关系。 图像几何运算：是指对图像进行缩放、平移、旋转、错切、镜像等 改变像素相对位置的处理。
最全的医学成像原理课程第4篇数字线成像
DR技术的数字化特点使其易于 传输、存储和分享，提高了影 像管理的效率。
DR技术需要使用专门的探测器 和读出系统，成本相对较高， 并且需要专业的维护和校准。
间接数字线成像技术
01
间接数字线成像技术（iDR）是一种基于胶片的数字化成像技术，通 过将胶片上的影像进行数字化处理，实现高分辨率的医学影像。
远程教学
通过数字线成像技术，医生可以在远程进行教学和培训，提高医 学教育的质量和效率。
缺点
数字线成像技术的成本较高，需要专 业的维护和校准，同时存在辐射剂量 和化学物质排放等问题。
01
数字线成像设备
数字线成像设备的分类
01
直接数字线成像设备
采用直接探测技术，将X射线转换为数字信号，具有较高的图像质量和
处理速度。
02
间接数字线成像设备
采用闪烁体或荧光屏将X射线转换为可见光，再通过光电转换器转换为
02
数字线成像技术利用电子探测器 接收穿过人体的辐射，并将信号 转换为数字数据，再通过计算机 处理和显示技术生成图像。
数字线成像的原理
数字线成像的基本原理是将X 射线或其他类型的辐射通过扫 描方式穿过人体，并在探测器
上转换为电信号。
电信号经过放大和模数转换 后，转换为数字信号，再经 过计算机处理和图像重建算 法，最终生成二维图像。
新型探测器材料
研发更高效、更灵敏的探 测器材料，提高成像质量 和速度。
智能化处理技术
利用人工智能和机器学习 技术对图像进行自动分析 和优化。
多模态成像融合
将数字线成像与其他医学 影像技术（如超声、核磁 等）进行融合，提供更全 面的医学信息。
数字线成像与其他医学影像技术的结合
互补性成像

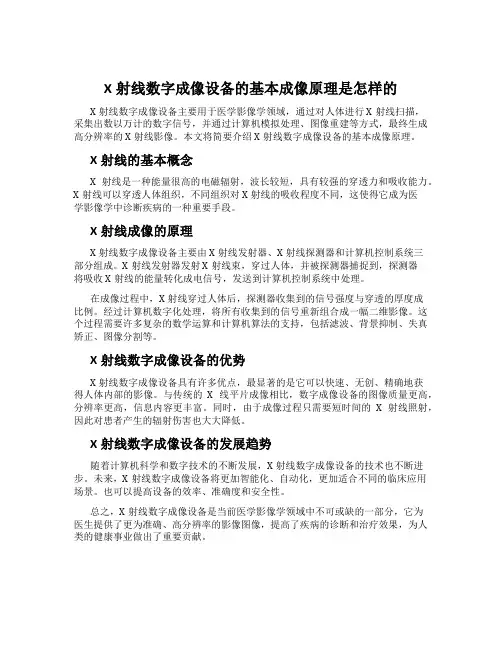

X射线数字成像设备的基本成像原理是怎样的
X射线数字成像设备的基本成像原理是怎样的X射线数字成像设备主要用于医学影像学领域，通过对人体进行X射线扫描，采集出数以万计的数字信号，并通过计算机模拟处理、图像重建等方式，最终生成高分辨率的X射线影像。
本文将简要介绍X射线数字成像设备的基本成像原理。
X射线的基本概念X射线是一种能量很高的电磁辐射，波长较短，具有较强的穿透力和吸收能力。
X射线可以穿透人体组织，不同组织对X射线的吸收程度不同，这使得它成为医学影像学中诊断疾病的一种重要手段。
X射线成像的原理X射线数字成像设备主要由X射线发射器、X射线探测器和计算机控制系统三部分组成。
X射线发射器发射X射线束，穿过人体，并被探测器捕捉到，探测器将吸收X射线的能量转化成电信号，发送到计算机控制系统中处理。
在成像过程中，X射线穿过人体后，探测器收集到的信号强度与穿透的厚度成比例。
经过计算机数字化处理，将所有收集到的信号重新组合成一幅二维影像。
这个过程需要许多复杂的数学运算和计算机算法的支持，包括滤波、背景抑制、失真矫正、图像分割等。
X射线数字成像设备的优势X射线数字成像设备具有许多优点，最显著的是它可以快速、无创、精确地获得人体内部的影像。
与传统的X线平片成像相比，数字成像设备的图像质量更高，分辨率更高，信息内容更丰富。
同时，由于成像过程只需要短时间的X射线照射，因此对患者产生的辐射伤害也大大降低。
X射线数字成像设备的发展趋势随着计算机科学和数字技术的不断发展，X射线数字成像设备的技术也不断进步。
未来，X射线数字成像设备将更加智能化、自动化，更加适合不同的临床应用场景。
也可以提高设备的效率、准确度和安全性。
总之，X射线数字成像设备是当前医学影像学领域中不可或缺的一部分，它为医生提供了更为准确、高分辨率的影像图像，提高了疾病的诊断和治疗效果，为人类的健康事业做出了重要贡献。
《数字化X线机成像》课件
目录
• 数字化X线机概述 • 数字化X线机成像技术 • 数字化X线机在医学诊断中的应
用 • 数字化X线机的优势与局限性 • 安全防护与操作规范 • 案例分析
01
数字化X线机概述
定义与工作原理
定义
数字化X线机是一种利用X射线进行成像的医疗设备，能够将X射线穿透人体后形 成的图像转换为数字信号，以便进行进一步的处理和显示。
工作原理
数字化X线机通常由X射线发生器、探测器、图像处理系统和显示系统等部分组成 。X射线发生器产生X射线，探测器接收穿过人体的X射线并转换为电信号，然后 通过图像处理系统进行数字化处理，最终在显示系统上呈现为图像。
数字化X线机的历史与发展
历史
传统的X线机采用胶片成像，随着 计算机技术的发展，数字化X线机 逐渐取代了传统X线机。
间接数字化X线机成像
间接数字化X线机成像技术的优点包括
高分辨率、高灵敏度、低噪声和易于存储和传输。此外，该技术还可以通过多种软件工具进行图像处 理和增强，以提高检测的准确性和可靠性。
间接数字化X线机成像技术的缺点是
成本较高，需要专业的操作和维护。此外，与传统的胶片成像相比，一些用户可能需要时间适应这种 新的成像方式。
计算机X线摄影
CR技术的优点包括
高分辨率、高灵敏度、低噪声和易于 存储和传输。此外，该技术还可以通 过多种软件工具进行图像处理和增强 ，以提高诊断的准确性和可靠性。
CR技术的缺点是
成本较高，需要专业的操作和维护。 此外，与传统的胶片成像相比，一些 医生可能需要时间适应这种新的成像 方式。
数字减影血管造影
数字化X线机可以显示肝脏和胆囊的形态，有助于诊断肝炎、肝硬化、胆囊炎、胆结石 等疾病。
放射医学技术初级职称考试第四章数字X线成像基础考点汇总
第四章第一节数字图像的特征1、传统X线透视荧光屏影像、I.I-TV影像、普通X线照片以及CT多幅相机照片均是由模拟量构成的图像，即属于模拟影像。
（连续的）2、将模拟量转换为数字信号的介质为模/数转换器（ADC）。
3、模/数转换器把模拟量通过采样转换成离散的数字量，该过程称为数字化。
4、数字影像是将模拟影像分解成有限个小区域，每个小区域中图像密度的平均值用一个整数表示。
5、数字化图像是由许多不同密度的点组成的，点与点之间的位置关系相对固定，点与点之间的密度是一均值。
6、模拟信号可以转换成数字信号，数字信号也可以转换成模拟信号，两者是可逆的。
7、将数字信号转换成模拟信号需要使用数/模转换器（DAC），它能把离散的数字量转换成模拟量。
8、数字图像的密度分辨率高。
9、屏片组合系统的密度分辨率只能达到26灰阶，而数字图像的密度分辨率可达到210～212，甚至16位灰阶。
10、数字图像可进行后处理。
图像后处理是数字图像的最大特点。
11、数字图像可以存储在磁盘、磁带、光盘及各种记忆卡中，并可随时进行调阅、传输。
可通过PACS网络实现远程会诊。
12、矩阵表示一个横成行、纵成列的数字方阵。
13、矩阵有影像矩阵和显示矩阵之分。
14、影像矩阵指CT重建得到的影像或CR、DR采集到的每幅影像所用矩阵；显示矩阵是指显示器上显示的影像矩阵。
15、像素又称像元，指组成图像矩阵中的基本单元。
像素是一个二维概念。
像素大小可由像素尺寸表示。
16、数字图像是用数字阵列表示的图像，阵列中的每一个元素称为像素，像素是组成数字图像的基本元素。
17、数字图像是由有限个像素点组成的，构成数字图像的所有像素构成了矩阵。
18、矩阵大小能表示构成一幅图像的像素数量多少。
19、像素大小＝视野大小/矩阵大小20、当视野大小固定时，矩阵越大，像素尺寸越小；矩阵不变时，视野增大，像素尺寸随之增大。
21、数字图像是将一幅图像分成有限个被称为像素的小区域，每个像素中的灰度值用一个整数表示。
《医学影像成像原理》数字X线成像 ppt课件
一、热敏打印
主要依靠热力头打印成像，故称直接热敏打印成像。 （一）热敏打印机的基本结构
（1）片盒部：是胶片暗盒装卸的地方。 （2）输片部：包括取片和输片。
（3）清洁部： （4）记录部： （5）信号处理系统： （6）控制部分：
（二）热敏打印机的成像原理 “微型隔离技术”（MI技术）
干式热敏打印机利用热力头打印技术成像
二、干式激光打印
（一）激光打印机分类 按激光的光源分类： 医用氦氖激光打印机 医用红外激光打印机 按胶片处理方式分类： 湿式打印机 干式打印机
（二）干式激光打印机基本结构
干式激光打印机外观：
（1）激光打印系统： （2）胶片传送系统： （3）信息传递与存储系统： （4）控制系统： （5）其它配件：
X线转换单元： 光电材料：非晶硒（a-Se） 作用：将X线转换成电子信号
探测器阵列单元： •结构：玻璃基层上的探测元阵列，每个探测 元包括一个电容和一个TFT，对应一个像素
•TFT：开关，由高速处理单元的地址信号激活 •电容：储存聚集的电荷
高速信号处理单元 作用：产生地址信号并激活探测元阵列中的TFT
二、影响DR影像质量的因素
1.空间分辨力 ：由探测器单元的大小和间距决定。 2.密度分辨力：直接、间接平板探测器的灰度级达214。 3.噪声：
平板探测器的噪声主要来源： ①X线量子噪声 ②探测器电子学噪声
4.曝光宽容度 5.敏感度 6.调制传递函数
第四节 数字图像打印原理
数字图像打印装置一般分为： 热敏打印 激光打印
信号传输单元 作用：对数字信号的固有特性进行补偿，并
将数字信号传送到主计算机。
（二）多丝正比电离室或称低剂量X线机 （LDRD ）
主机部分：高压发生器、X线管及控制面板。 扫描结构：使X线严格保持在同一水平面上，整机可垂直
医学影像成像原理4.数字X线成像DR
• （2）工作原理：位于探测器顶层的CsI 闪烁晶体 将入射的X 线图像转换为可见光图像；位于CsI 层下的a-Si 光电二极管阵列将可见光图像转换为 电荷图像，每一个像素的电荷量与入射的X 线强 度成正比，同时该阵列还将空间上连续的X 线图 像转换为一定数量的行和列构成的点阵式图像； 在中央时序控制器的统一控制下，位于行方向的 行驱动电路与位于列方向的读取电路将电荷信号 逐行取出，转换为串行脉冲序列并量化为数字信 号。获取的数字信号经通信接口电路传送至图像 处理器，形成X 线数字图像。上述过程完成后， 扫描控制器自动对探测器内的感应介质进行扫描， 去除潜影。
• 2．CCD＋摄像机探测器 TV 摄像机有摄像管摄像 机和CCD（电荷藕合器件）摄像机。CCD系统和 摄像管相比，在稳定性、几何精确度、信号一致 性和体积方面都有优越性。但CCD 摄像机与其它 X 线转换设备如影像增强器或闪烁体相匹配时， 优点就不如平板探测器那么明显。
• CCD 摄像机阵列技术是采用近百个性能一致的 CCD 摄像机整齐排列在同一平面上，它们前方一 定距离（共同的焦点）上是一张荧光屏。X 线对 被检体曝光时，荧光屏发出人体组织的可见光影 像，每一个CCD 摄影机摄取一定范围的荧光影像， 并转换成数字信号，再由计算机进行处理，将图 像拼接，形成一幅完整的图像。
二、成像性能
• 数字X 线成像比屏片系统、CR 系统 成像的成像性能更 优越，主要有三个 方面。
• 1．X 线敏感度 高X 线敏感度是X 线透 视的首要条件。直 接转换方法的感度 取决于a-Se 层的X 线吸收效率。
• 2．X 线响应特性
• 在管电压80kVp，X 线管前放置20mm 铝 板测量对应于X 线剂 量的电子信号。电子 信号在很宽的X 线曝 光围内显示出良好 的线性，在X 线曝光 量过高的特殊情况下 达到饱和。这些优秀 的X 线探测器性能在 从X 线透视到摄影的 宽范围内都是适用的。
第四章数字X线成像详解
2．图像运算 图像运算分为代数运算和几何运算。
图像代数运算是指对两幅或两幅以上的图像进行加、减、乘、除运算， 处理的基本单位是像素，通过运算改变像素灰度值，但不改变像素之 间的相对位置关系。
图像几何运算是指对图像进行缩放、平移、旋转、错切、镜像等改变
像素相对位置的处理。
2020/3/3
15
第三个环节是与影像信息的存储与传输功能有关的处理， 即第四象限功能。这个功能是获得质量优良的照片记录， 并在不衰减影像质量的前提下实施影像数据的压缩，以达 到高效率的存储与传输。
2020/3/3
27
2020/3/3
28
（一）与检测功能有关的处 理
直方图分析五种类型：
①用于骨骼～皮肤的显示；
2020/3/3
9
二、数字图像有关的基本概念
1．体素（voxel） 代表一定厚度的三维空间的人体 体积单元。是一个三维的概念。
2．像素（pixel） 组成数字图像的基本单元。是一 个二维概念，是体素在成像平面的表现。
3．像素值 是像素的灰度值或强度值，一个像素只 具有一个灰度值。
4．矩阵（matrix） 像素组成的横成行、纵成列的 数字方阵。
2．噪声 CR 系统中存在着两种噪声，即量子噪声（X 线量依赖性噪声）和
固有噪声（非X 线量依赖性噪声），量子噪声又分为X 线量子噪声和光量 子噪声。
2020/3/3
34
第三节 数字X 线摄影
一、影像信息接收器
（一）直接转换型平板探测器
直接转换FPD 分为非晶硒（a-Se）为光电材 料的FPD 和多丝正比电离室型（现在已很少 使用）。
2020/3/3
22
三、CR 成像基本原理
医学影像成像原理复习提纲
第一章概论名解：医学影像技术、放射性核素成像1、医学影像学按其原理和技术的不同可分为？①，研究生物体微观结构为主要对象的生物医学显微图像（BMMI）;②，是以人体宏观解剖及功能为研究对象的现代医学影像学（MMI）.2、现代医学影像按其信息载体可分为？①，X线成像，②，磁共振成象，③超声成像，④，反射性核素成像及其他成像。
3、CT成像的优点？①获得无层面外组织结构干扰的横断面图像，能准确的反映横断平面上组织器官的解剖结构，②密度分辨力高，能显示出普通X线检查所不能显示的病变，③能准确的测量各组织的X线衰减值，可通过各种计算进行定量分析。
④可进行各种图像的后处理。
4、MRI成像的特点？①以RF脉冲作为成像的能量源，不使用电离辐射，对人体安全、无创；②图像对脑和软组织分辨力极佳，能清楚的显示脑灰质、脑白质、肌肉、肌腱、脂肪等软组织以及软骨结构，解剖结构和病变形态显示清楚、逼真；③多方位成像；④多参数成、多序列成像；⑤选择性成像；⑥除了能进行形态学研究外，还能进行功能、组织化学和生物化学方面的研究。
5、超声成像的优点？6、各种成像需要哪三要素？第二章放射物理基础1、X线的特性？及在医学中的应用？2、X线产生的条件？3、电子在碰撞过程中能量损失可分为哪两种？4、X线产生的原理？5、连续X射线谱的最短波长与哪些因素有关，特征X射线与哪些因素有关？6、临床中用什么来反映X射线的量？7、影响X射线的量与质的因素？8、名解：X产生的效率、阳极效应9、X射线强度的空间分布？10、X射线与物质的相互作用主要有哪些？诊断用X线能量范围内主要作用是什么？11、为什么要在X窗口放置金属片对X线进行滤过？12、影响X线衰减程度的因素有哪些？第三章模拟X线成像名解：模拟X线成像、胶片特性曲线1、X线胶片的种类？2、X线胶片的结构？3、典型的胶片特性曲线由哪四部份组成？4、胶片管理的注意事项？5、增感屏的结构？6、影响增感屏增感率的因素有哪些？7、影响屏片系统影像质量的因素有哪些？8、X引照片的影像噪声通常由哪些因素引起？9、影像失真的分类？10、产生形状失真的主要原因有哪些？11、散射线，产生散射线的主要原因是什么?减小散射线的方法有哪些？12、简述X线照片对比度概念，分析其影响因素？13、概述X线照片密度概念，分析其影响因素？14、感绿胶片与感绿胶片的吸收光谱的峰值是多少？15、影响照片锐利度的因素有哪些？第四章数字X线成像1、CR的工作流程？2、什么是CR成像的四象限理论？3、与显示功能有关的处理包括哪些？4、谐调处理、旋转量、谐调曲线移动、空间频率处理分别改变影像的哪个参数？5、DR与CR比较有哪些优点？6、简述直接转换型FPD和间接转换型FPD的成像原理？7、DSA成像的基本方法有哪些？简述DSA的成像的基本原理？8、影响数字成像质量的基本因素有哪些？。
x线的成像原理
x线的成像原理X线成像原理。
X线成像是一种常见的医学影像检查方法，它通过X射线的穿透能力和组织对X射线的吸收能力来获取人体内部的影像信息。
X线成像原理是基于X射线的透射特性和组织对X射线的吸收特性，下面将详细介绍X线成像的原理和相关知识。
首先，X线是一种电磁波，它具有很强的穿透能力，可以穿透人体组织并在感光底片或数字探测器上形成影像。
X线成像的基本原理是X射线透射和吸收。
当X射线穿过人体组织时，不同密度和厚度的组织对X射线的吸收能力不同，这就形成了X线影像中的明暗对比度。
例如，骨头对X射线的吸收能力很强，所以在X线影像上呈现出白色；而软组织对X射线的吸收能力较弱，所以在X线影像上呈现出灰色或黑色。
其次，X线成像的原理基于X射线的透射特性。
X射线透射是指X射线穿过物体时发生的现象。
当X射线穿过人体组织时，部分X射线被组织吸收，而剩余的X射线穿透组织并形成影像。
透射X射线的强度取决于组织的密度和厚度，密度大、厚度大的组织对X射线的吸收能力也大，透射X射线的强度就相对较小，所以在X线影像上呈现出较暗的区域；相反，密度小、厚度小的组织对X射线的吸收能力较小，透射X射线的强度就相对较大，所以在X线影像上呈现出较亮的区域。
最后，X线成像的原理还涉及到X射线的散射。
X射线在穿过组织时会发生散射现象，散射X射线会影响X线影像的清晰度和对比度。
为了减少散射X射线的影响，医学影像设备通常会采用散射屏、滤光器等装置。
综上所述，X线成像原理是基于X射线的透射特性和组织对X射线的吸收特性。
通过对X射线的透射和吸收情况进行分析，就可以获取人体内部的影像信息。
X线成像在医学诊断中具有重要的应用价值，它可以帮助医生发现骨折、肿瘤、器官损伤等疾病，并为医生制定治疗方案提供重要参考。
希望本文对X线成像原理有所帮助，谢谢阅读！。
《数字化X线机成像》课件
数应用
数字化X线机成像技术在疾病诊 断、手术辅助等方面发挥着重要 作用。
工业领域中的应用
数字化X线机成像技术在工业制 造和质量检测中广泛应用，可用 于材料分析和产品检测。
安检领域中的应用
数字化X线机成像技术能够快速 准确地检测和辨识危险品，提高 安全检查的效率。
数字化X线机成像技术对于不同密度和厚度的物体的成像效果可能存在差异。
辐射剂量对人体健康的影响
数字化X线机成像的辐射剂量高低会对人体健康产生一定的影响。
安全性问题
数字化X线机成像中存在一些安全性问题，如设备操作的安全性和数据保护的安全性。
结论
1 数字化X线机成像技术是一种具有广泛应用前景的高科技成果
1
物理基础
数字化X线机成像技术基于X射线的物理
数学基础
2
特性进行成像，包括射线的穿透性和吸 收性。
数字化X线机成像涉及到诸多数学算法，
如反投影重建算法和滤波算法。
3
计算机科学基础
通过计算机科学的方法，数字化X线机成 像技术能够实现图像采集、处理和分析。
数字化X线机成像技术的局限性和挑战
物体密度、厚度影响成像效果
数字化X线机成像的未来发展方向
1 可透过更厚的物体成像
未来的数字化X线机成像技术有望突破物体厚度限制，实现更深入的成像。
2 较低辐射剂量
研究人员致力于减少数字化X线机成像中的辐射剂量，以降低对人体的影响。
3 高清晰度成像
通过技术改进和算法优化，数字化X线机成像的清晰度将进一步提高。
数字化X线机成像技术的理论基础
数字化X线机成像
数字化X线机成像是一种先进的医疗设备，利用高科技技术进行图像生成和分 析，为医学、工业和安检领域带来了许多优势。
数字x线摄影原理
数字x线摄影原理数字x线摄影是一种利用数字成像技术对物体进行无损检测的方法。
它基于x射线的特性，通过对物体进行扫描和探测，获取物体内部的结构和组成信息。
在数字x线摄影中，数字化的成像系统成为关键，它能够将探测到的信号转化为图像，提供给操作人员进行分析和判断。
数字x线摄影的原理主要包括射线产生、射线透射、信号探测和图像重建等几个方面。
首先，通过高能电子束轰击金属靶产生x射线。
这些x射线经过滤波器和调节器调整能量和强度，然后通过射线束发射系统产生成束的x射线。
接下来，x射线通过被检测物体时，会发生透射、散射和吸收等不同的现象。
透射是指x射线穿过物体并到达探测器的过程，散射是指x射线在物体内部发生方向改变并传播出去的过程，吸收是指x射线被物体吸收或衰减的过程。
在数字x线摄影中，信号探测是关键的一步。
探测器通常采用闪烁晶体、荧光屏或半导体等材料，能够将x射线探测到的能量转化为光或电信号。
这些信号经过放大和滤波等处理后，传输给计算机进行数字化处理。
计算机通过对信号进行采样、量化和编码等处理，将其转化为数字信号，并生成数字图像。
数字图像可以通过显示器进行显示和分析，操作人员可以根据图像中的信息来判断物体的内部结构和缺陷情况。
数字x线摄影的图像重建是通过计算机对探测到的信号进行处理和重建，生成高质量的图像。
图像重建的方法主要包括滤波反投影和迭代重建等。
滤波反投影是一种传统的重建方法，通过对探测到的信号进行滤波处理，然后反投影到二维平面上，得到图像。
迭代重建是一种较新的重建方法，它通过不断迭代计算，逐步优化图像质量。
这些重建方法能够提高图像的分辨率和对比度，使操作人员能够更清晰地观察物体的内部细节。
数字x线摄影具有许多优点和应用价值。
首先，它能够对物体进行非接触式的检测，不会对物体造成任何损伤。
其次，数字化的成像系统能够提供高分辨率和高对比度的图像，使操作人员能够更准确地判断物体的内部结构和缺陷情况。
此外，数字x线摄影还能够快速获取图像，提高工作效率，并且可以通过计算机网络进行远程传输和共享。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、数字图像的形成
• 1．图像数据采集： 是通过各种接收器件（如成像板、探测器、CCD 摄像管、检测器、探头等）， 将曝光或扫描等形式收集到的模拟信号转换成数字信号。数字图像的数据采集大都经过三个步骤：分割、 采样、量化 • （1）分割：是将图像分割成若干个小单元的空间取样处理。
医学影像成像理论
第四章 数字X线成像
主要内容
• 第一节 数字图像基础知识 • 第二节 计算机X线摄影 • 第三节 数字X线摄影 • 第四节 数字减影血管造影
第一节 数字图像基础知识
• 数字X 线成像技术是传统的X 线技术与计算机技术结合的产物。
图4-1 数字X 线成像系统框图
一、数字图像概念
• 数字图像：如果将一幅图像空间位置分成有限个像素的小区域，每个像素中的灰度平均值用 一个整数来表示，这种图像信息便是数字信号，图像信息为数字信号的图像就是数字图像。 • 与数字图像有关的基本概念： • 1.体素（voxel）：代表一定厚度的三维空间的人体体积单元。是一个三维的概念。 • 2.像素（pixel）：组成数字图像的基本单元。是一个二维概念，是体素在成像平面的表现。 • 3.像素值 ：是像素的灰度值或强度值，一个像素只具有一个灰度值。
二、数字图像与图像矩阵、灰度级数的关系
图像矩阵大小与图像关系： 矩阵大小根据应用和成像系统的容量决定。一幅图像中包含的像素数目等于图像矩阵行与列数
目的乘积。 图像的像素数少，像素尺寸大，图像的空间分辨力低；像素数量多，图像的空间分辨力高（L
P/mm）。 图像的像素数是由像素大小和整个图像的尺寸决定的。像素数与像素大小的乘积决定视野
• 10.灰阶(gray scale)：在影像或显示器上所呈现的黑白图像上的各点表现出不同深度灰色，把 白色与黑色之间分成若干级，称为灰度等级，表现的灰度(或亮度)信号的等级差别称为灰阶。为 适应人视觉的最大等级范围，灰阶一般只有16个刻度，但每一刻度内又有4级连续变化的灰度， 共有64个连续的不同灰度的过渡等级。 11.原始数据(raw data) ：由探测器直接接收到的信号，经放大后再通过A/D转换所得到的数
（field of view， FOV）。图像矩阵大小固定， FOV增加图像空间分辨力降低。
二、数字图像与图像矩阵、灰度级数的关系
• 1．与图像矩阵的关系 ：图像矩阵中的行与列的数目一般都是2的倍数。一幅图像中包含的像 素数目等于图像矩阵行数与列数的乘积。
• 2．与灰度级数的关系： A/D 转换器将连续变化的灰度值转化为一系列离散的整数灰度值， 量化后的整数灰度值又称为灰度级（gray level）或灰阶。每个像素的灰度精度范围从l 位（2 个灰 度级）到12 位（4096 个灰度级）
据。 12.显示数据(display data) ：组成某层面图像的数据，亦即该层面各体素灰度值的矩阵中的
数据。
• 13.动态范围(dynamic range)：对光电转换器而言，亮度响应并非从零水平开始，也不会持续 无限大的亮度，响应的有用最大与最小亮度值之比即为动态范围。 • 14.窗口技术(window technology)：是调节数字图像灰阶亮度的一种重要方法。即选择适当的 窗宽和窗位来观察图像，使病变部位清晰地显示出来。 15.窗宽(window width， WW)：表示数字图像所显示灰阶范围，即放大的灰度范围上下限之
差。 • 16.窗位( window level， WL)：又称窗水平。是图像显示中放大的灰度范围的平均值，即放大 灰度范 围的灰度中心值。
• 17.空间分辨力(spatial resolution)：又称高对比分辨力，是指图像能分辨相邻两点的能力，常用 能分辨两点的最小距离来表示。通常用LP/mm表示。 • 18.密度分辨力(density resolution)：又称低对比分辨力，是指在低对比情况下分辨物体密度微小 差 别的能力。通常用百分数表示。 19.时间分辨力( temporal resolution)：成像系统单位时间可采集的图像数。 20.噪声(noise)：为图像中可见的斑点、细粒、网纹或雪花状的异常结构，是影响影像质量的重
要因素，它掩盖或降低了某些影像细节的可见度，使获得的影像不清晰。在X线数字成像中，影像 上观察到的亮度水平随机出现的波动称为噪声。从本质上分析，噪声主要是统计学而不是检测性 的。
• 21.信噪比(signal noise ratio， SNR)：在实际的信息中一般都包含有信号和噪声。用来表征信号 强 度同噪声强度之比的参数称为信号噪声比。SNR值愈大，噪声对信号的影响愈小，信息传递质量 就愈高。 • 22.调制传递函数(modulation transfer function， MTF)：是以空间频率ω为变量的函数。各个ω值 都有自己的调制传递值和相位传递值。用于评价成像系统对物体成像的再现能力。 • 23.噪声功率谱(noise power spectrum， NPS )：又称威纳频谱，表示图像中单位长度上噪声能量 随空间频率变化的分布情况，其值是噪声自相关函数的傅立叶变换。能量是指影像的微小密度差。 24.量子检出效率(detective quantum efficiency， DQE)：成像系统的有效量子的利用率。
• 4.矩阵（matrix） ： 一个横成行、纵成列的数字方阵。 • 5.采集矩阵（acquision matrix）：每幅画面观察视野所含像素的数目； • 6.显示矩阵（display matrix）：监示器上显示的图像像素数目。 • 7.视野（field of view，FOV）： 拟进行检查容积的选定区域。 • 8.位深(bit depth) ： 又称位分辨力( bit resolution)，代表一幅图像中包含的二进制位的数量。8 位深 (28)表示有256种灰度或彩色组合。 • 9.模/数( analogi data， A/D ) ：指把模拟信号转换为数字形式，即把连续的模拟信号分解为离 散的信息，并分别赋予相应的数字量级，完成这种转换的元件称模/数转换器(ADC)。
