关于桥梁桩基入岩及终孔判别原则的说明
桥梁桩基设计要点
桩基设计注意事项－－桥梁桩基终孔
（2）端承桩（嵌固）：适用于桩基有效长度小于15m。 全截面入岩深度在满足计算入岩长度基础上，尚应满足：
岩石单轴饱和抗 压强度标准值R 有效覆盖层厚
0~5m（含5m）
R＞30MPa
≥3d
30MPa≥R≥20MPa
≥4d
有效入岩深度 有效覆盖层厚 5~10m（含10m）
软土层及最短15～20米 箍筋：桩径120－Ф8，桩径150－Ф10，桩径180－Ф10或Ф12 箍筋加密范围：2～6米，桩顶软土层较薄、桩顶弯矩较小时取低值，反之取高值。 加劲箍HRB400：桩径120－Ф22，桩径150－Ф25，桩径180－Ф25，间距200cm,
加劲三角筋影响砼灌注导管，说明上下对齐布置, 定位筋： Ф12@200,沿周边3～4根均布，圆饼式滚轮砂浆垫块
桩基设计要点－－桩基计算书
三、计算桩基承载力
阅读地质报告
确定桩型（端承桩或摩擦桩）－－根据地质资料及桩基荷载
确定桩底标高－－根据岩土参数及桩基荷载，反算桩长及桩底标高
确定桩基终孔原则 －－用于桩基施工时控制或调整终孔标高： 明确各桩径单桩设计承载力：承载力/单桩轴力>=1.2~1.3 端承桩：确定最小入岩深度、岩层及设计要求岩石最低强度要求（现场须确认） 摩擦桩：确定桩底标高及持力层（某一岩层）累计厚度
技术交流会
桩基设计要点
桩基设计要点－－桩基设计工作程序
桩基设计重要性
结构最终支撑体系 质量不可外观性 施工状态不稳定性 构件生成不可逆性 病害治理的困难性
桩基设计工作程序
提出地质勘察技术要求 初拟桩径、布置桩基平面
桩基计算书 计算基础荷载 计算桩基承载力 确定桩基配筋
岩溶区桩基终孔的确定
岩 溶 区 桩 基 终 孔 的 确 定
温 海 峰
（ 广东省路桥建设发展有限公司 ， 广东 广州 ５ ０３ １６ ５）
摘
要 ： 对岩溶地 区桥梁施 工面 临的桩基 如何 终孔 ， 力层多厚满足承 载力要求等 问题 ， 过计算得 出 了桩 基持 力层 的理论 厚 针 持 通
度， 并结合蓝钟 河特大桥 的桩基进行 实例分析 ， 出持 力层 只要 有 ２ 指 Ｄ就可 以满足施 工要求 ， 从而节约大量资金。
集 南北 向构造及 华夏 系 、 新华 夏 系等构 造交 接 处 ， 东邻 郴一怀 断
裂 构造带 ， 各构造体系在 区内纷 繁复杂 。地层 岩性 以泥盆 系灰 岩
为 主 ， 断裂构造 的影 响， 受 岩层较为破碎 ， 溶洞裂隙交替发育 。
悬
其中， ｇ为溶洞顶板 自重加上 覆盖土 层均 布荷 载 ，Ｎ ｍ； ｏ］ ｋ ／ ［ｒ 为抗拉强度 ， 取灰 岩 １ １ ／ ０容许抗压 强度 ， ａＭ 为 弯矩 ； 为顶 ＭＰ ；
关键词 ： 桥梁 ， 桩基 ， 终孔 ， 力层 持
中图 分 类 号 ：Ｕ ７ ． Ｔ ４３ １ 文献 标 识 码 ： Ａ
１ 工 程概 况和 地质 情 况
１ １ 工 程 概 况 ． 蓝钟河特大桥位 于二 广 高速怀 集支 线 ， 预应 力连 续梁 桥 ， 为
全长 １ ３ 桩基 ２ ２根 ， ６ｍ， ０ １ 桩径 为 １３ｍ，． ． １６ｍ两种 ， 该桥基础全
３２ 溶洞 顶板 由剪切 应 力控制 的计 算 ．
此种情 况主要 出现 在溶 洞横 向范 围较小 （ 常小 于 ３倍 桩 通
ｃ全 填充 ， 中包括亚砂土或 亚粘土 填充 ， ． 其 填充 物呈可 塑 、且顶板较完整 ， ， 强度 较高 的情况 ； 切破 坏是控 制顶板 厚度 剪 的主要 因素 ， 其计算公式为 ：
新形势下高速公路桥梁桩基施工要点分析
新形势下高速公路桥梁桩基施工要点分析发布时间：2021-10-22T02:47:10.062Z 来源：《建筑实践》2021年15期（下）作者：王升智[导读] 桩基是桥梁建筑的基础，桩基施工技术的应用决定了桩基的整体质量，王升智山东省公路桥梁建设有限公司山东济南 250014【摘要】桩基是桥梁建筑的基础，桩基施工技术的应用决定了桩基的整体质量，而桩基的整体质量则决定了桥梁的稳定性与安全性，有必要对桩基施工的技术要点进行归纳与总结，把握桩基施工中存在的问题，积极解决问题，从而不断强化、创新施工技术。
【关键词】桥梁；桩基；施工技术【引言】本文基于桥梁桩基施工技术要点进行了分析，明确了现阶段桥梁桩基施工存在的主要问题，并提出了在桩基加固、混凝土灌浆等层面的施工技术要点，希望为关注此话题的人提供有效的参考。
一现阶段桥梁桩基施工方面存在的问题1桩基立桩的建设稳定性不足桩基建设中立桩起到了绝对的支撑作用，如若立桩的稳定性不足，将影响桥梁的整体质量，桥梁桩基立桩基层建设过程中残留了许多残渣，或是灰尘堆积过厚等，该情况下进行立桩的建设，在长期的使用环境下立桩会出现下沉现象，不均匀的下沉会影响立桩的稳定性，而桥梁众多根基中下沉的程度不同，对桥梁的支撑力不同，当桥梁的顶层发生断裂时，说明桥梁本身受力度的压迫严重不均匀，如不尽快对桥梁立桩进行加固处理来预防立桩的下沉，将影响桥梁的整体质量。
2混凝土浇灌方面处理不完善一般情况下，桥梁的施工情况较为特殊，施工人员在进行桩基施工时，需要综合考虑临水工程具体的注意事项，要求桩基的设计与施工应当具备一定的防水性，足够抵抗水资源的冲击，桩基的混凝土结构决定了桥梁桩基在该条件下的稳定性，但现阶段桩基处的混凝土结构仍然存在许多处理不完善的地方，如无法根据实际的桥梁桩基建设情况选择合适的混凝土浇灌手段，使得桥梁桩基的质量无法得到有效的保证；混凝土结构内部存在气孔，不能及时发现或处理，使得桥梁桩基的耐久性受到影响；混凝土灌桩前桩体的基础处理不够完善，缺乏对内部环境的夯实处理，为桩基下层预留了一定的沉淀层，影响桥梁的整体稳定性。

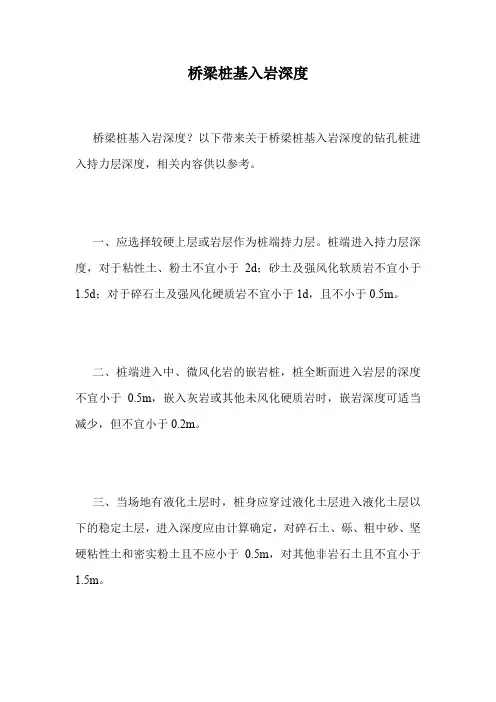

桥梁桩基入岩深度.doc
桥梁桩基入岩深度
桥梁桩基入岩深度？以下带来关于桥梁桩基入岩深度的钻孔桩进入持力层深度，相关内容供以参考。
一、应选择较硬上层或岩层作为桩端持力层。
桩端进入持力层深度，对于粘性土、粉土不宜小于2d；砂土及强风化软质岩不宜小于1.5d；对于碎石土及强风化硬质岩不宜小于1d，且不小于0.5m。
二、桩端进入中、微风化岩的嵌岩桩，桩全断面进入岩层的深度不宜小于0.5m，嵌入灰岩或其他未风化硬质岩时，嵌岩深度可适当减少，但不宜小于0.2m。
三、当场地有液化土层时，桩身应穿过液化土层进入液化土层以下的稳定土层，进入深度应由计算确定，对碎石土、砾、粗中砂、坚硬粘性土和密实粉土且不应小于0.5m，对其他非岩石土且不宜小于1.5m。
四、当场地有季节性冻土或膨胀土层时，桩身进入上述土层以下的深度应通过抗拔稳定性验算确定，其深度不应小于4倍桩径，扩大头直径及1.5m。
五、桩型选择原则。
桩型的选择应根据建筑物的使用要求，上部结构类型、荷载大小及分布、工程地质情况、施工条件及周围环境等因素综合确定。
1）预制桩适宜用于持力层层面起伏不大的强风化层、风化残积土层、砂层和碎石土层，且桩身穿过的土层主要为高、中压缩性粘性土，穿越层中存在孤石等障碍物的石灰岩地区、从软塑层突变到特别坚硬层的岩层地区均不适用。
其施工方法有锤击法和静压法两种。
2）沉管灌注桩适用持力层层面起伏较大、且桩身穿越的土层主要为高、中压缩性粘性土；对于桩群密集，且为高灵敏度软土时则不适用。
由于该桩型的施工质量很不稳定，故宜限制使用。
以上是下面为建筑人士收集整理的关于“桥梁桩基入岩深度”等建
筑相关的知识可以登入建设通进行查询。
桥梁桩基终孔确认单施工单位意见
桥梁桩基终孔确认单施工单位意见桥梁桩基是桥梁工程中的重要组成部分，它承载着桥梁上部结构的荷载，并将荷载传递至地基。
在桥梁桩基施工过程中，终孔确认单是一个关键环节，它对施工质量有着重要影响。
本文将从桥梁桩基概述、终孔确认单的重要性、施工单位意见的内容与作用、桥梁桩基施工质量的保障等方面进行阐述。
一、桥梁桩基概述桥梁桩基是指穿过地层，将荷载传递至地基的桩基。
根据地质条件、桥梁跨度和荷载能力等因素，桥梁桩基可分为预制桩、灌注桩、钢管桩等多种类型。
在实际工程中，桥梁桩基施工质量的好坏直接关系到桥梁的整体安全和使用寿命。
二、终孔确认单的重要性终孔确认单是在桥梁桩基施工过程中，对孔深、孔径、地质条件、钻孔倾斜度等关键参数的确认。
它是施工质量控制的重要依据，对于确保桩基施工质量具有重要意义。
终孔确认单需由施工单位、监理单位和建设单位共同签字确认，一旦发现问题，应及时采取措施进行整改。
三、施工单位意见的内容与作用施工单位意见是在终孔确认单上对施工过程中的各项数据和质量情况进行评价和总结。
它包括以下几个方面：1.对钻孔过程中地质条件的描述，如地质分层、土性、地下水位等；2.孔径、孔深、钻孔倾斜度等参数的实测数据；3.施工过程中遇到的问题及处理方法；4.对桩基质量的自我评价，包括混凝土强度、钢筋笼质量等；5.施工单位对桩基施工质量的承诺。
四、桥梁桩基施工质量的保障1.严格遵循设计图纸和施工规范，确保各项施工参数符合要求；2.加强施工现场管理，对施工过程中的关键环节进行严格监控；3.建立健全质量管理体系，从原材料、施工工艺、验收环节进行全面把控；4.对施工过程中出现的问题，要及时分析原因、采取措施，确保问题得到有效解决；5.加强施工队伍的培训和技能提升，提高整体施工水平。
五、结论桥梁桩基施工中的终孔确认单和施工单位意见是保障桥梁桩基质量的重要手段。
只有严格把控施工质量，才能确保桥梁的安全和使用寿命。
嵌岩钻孔灌注桩入岩判定方法及其应用探讨
57第1卷 第27期嵌岩钻孔灌注桩入岩判定方法及其应用探讨姚善荣（南京西部路桥集团有限公司，江苏 南京 210000）摘要：在工程建设的施工过程中，对嵌岩钻孔灌注桩入岩进行判定是尤为必要的，通过这一环节不仅能够有效缩短工程施工的整体周期，还能优化工程建设的最终成果质量，对施工单位的经济效益发展也会起到极大的促进作用。
但是，当前我国施工单位所掌握的嵌岩钻孔灌注桩入岩判定方法还存在着上升空间，在施工过程中往往会因各种因素的影响导致工程质量出现下滑趋势，正因如此，本文就当前我国嵌岩钻孔灌注桩入岩判定方法加以分析，并以此为基础进行应用方面的研究。
关键词：嵌岩钻孔灌注；判定方法；勘察中图分类号：TU753 文献标识码：A 文章编号：2096-6164（2019）27-0057-02嵌岩钻孔灌注桩入岩的判定工作是桥梁工程建设过程中不可或缺的环节，随着我国科学技术的不断提升，传统嵌岩钻孔灌注桩入岩的判定工作正面临极为严峻的挑战。
由于工程施工的环境地下岩层具备极高的复杂性，硬度较高并且内部结构分布不均匀，因而相关人员在进行嵌岩钻孔灌注桩入岩的判定过程中会因此受到一定程度的影响。
为保证工程施工质量，正确判定钻进入岩位置是桩基施工现场人员应当了解和掌握的。
1 嵌岩钻孔灌注桩入岩判定基础工艺（1）通常情况下，工作人员在进行嵌岩钻孔灌注桩入岩的判定过程中，往往需要采用综合性判定方法，通过不同方法之间的结论进行比较，当入岩的实际深度满足相关标准并且误差较小时便可完成判定工作，确定为已入中风化基岩。
倘若在进行判定过程中出现不同程度的异常问题，那么需要工作人员对问题进行深入分析，对外界因素一一代入其中，从而确保最终的判定结果具备极高的准确性。
当基岩分布相对复杂时，极容易出现勘察报告与实际情况不符的现象，在这一过程中则需要工作人员通过钻孔方式来进行取芯工作，以此来完成基岩检测。
（2）一般来说，工作人员所进行嵌岩钻孔灌注桩入岩的判定工作是确保桩基施工能够顺利进行的有效保障，在通过对试桩阶段的保障不仅能够有效提升桩基的稳定性与质量，还能避免在进行施工过程发生安全事故。
浅析岩溶地质中桥梁桩基的成孔工艺及终孔判断_陈光明
工程施工收稿日期:2009-05-11作者简介:陈光明(1970-),男,工程师,一级建造师。
文章编号:1673-8993(2009)04-0033-04浅析岩溶地质中桥梁桩基的成孔工艺及终孔判断陈光明(岳阳市公路桥梁基建总公司,湖南岳阳 414000) 摘 要:通过对武汉至荆门高速公路13合同段季河大桥岩溶地质中桥梁桩基施工处理的探索,总结出岩溶地质中桩基施工的成孔工艺及终孔判断方法。
关键词:溶洞;桩基;成孔工艺;终孔判断中图分类号:U 445.55+1 文献标识码:BDiscussion on pore -forming technique and end hole estimationfor bridge pile foundation in karst geologyC hen GuangmingAbstract :Based on the probe into the pile foundation construction treatment in karst geology for Jihe bridge of No 13contract section on highw ay from Wuhan to Jing men ,the pore -forming technique and end hole estimation method fo r bridge pile foundation in Karst geology were summarized .Key words :karst cave ;pile foundation ;po re -forming technique ;end hole esti -mation1 工程概况武汉至荆门高速公路第13合同段季河大桥,桥长636.08m ,上部结构为21m ×30m 预应力混凝土先简支后连续T 梁,分为7联,下部结构为柱式墩,肋式台,基础为 150cm 钻孔灌注桩。
桥梁嵌岩桩桩底基岩岩性变软时的终孔分析
度与持力层 的厚度 ； ） ２ 桩基本 身的施工质量 。前 者对于桥 梁的整 体稳定性影响较大 ， 当设计 与设计 依据 的地质 条件 不符 时 ， 般 一
方联席会议现场确定 。工程技 术人 员可 以通过必 要 的计 算做 到
应该根据终孔原则 由监理工 程师 、 主、 计单位 及施 工单位 四 ２倍 。 业 设
１０ ６ ６ ０ ．０
弱 风 化 细 砂 岩 １０３ ６ ０ ．０ 弱 风 化 泥 岩
３２ 取 差 比较 ．
桩 底 设 计 标 高 １０ １５ ９ ０ ．２
引用嵌岩深度 的比较结果 ， 即在嵌入 ３ｒ ｎ弱风化细砂 岩及下 层 ２ｎ 弱风化泥岩时 ， ｌ 基桩受弱 风化 细砂 岩与弱风化泥 岩的两个 桩周摩阻力及弱风化泥岩 的一个桩底支承力共计三个力 Ｐ 的作 用（ 因而 Ａ】 ）有 ： ：０ ，
Ｐ （ｌ ＋Ｃ Ｕ １Ｒ １ ｑＡ ＋Ｃ Ｕ ２ ｔ ２ Ｔ ＣＡ１ ２ ｈ ） 。 ＋（ ２ ｈ ）ｅ
＝Ｃ Ｕ ｌ 口 ＋（ ｌ ＋Ｃ Ｕ ２Ｒａ。 ２ ｈ Ｒ １ ＣＡ ２ ｈ ） ２
注 ：） 计 要 求 桩 底 嵌 人 弱 风 化 细 砂 岩 不 少 于 ４ｍ ； １设
２设计的持力层厚度可参阅相邻的地质 钻孔资料 ）
第３ ６卷 第 ２ ６期 ２０ １０ 年 ９ 月
山 西 建 筑
Ｓ ＨＡＮＸＩ ＡＲＣＨＩ ＴＥＣｒＵＲＥ
Ｖｌ ＿ ６Ｎｏ ２ ０ ３ ． ６ Ｉ
Ｓ ｐ ２ １ ｅ． ００
・３ ５ ・ １
文 章 编 号 ：０ ９６ ２ （０ ０ ２ —３ ５０ １０ ．８ ５２ １ ）６０ １ —２
图 １ 实 际 地 质 柱 状 图
桩基设计要点(桥梁工程桩基范围)
当L<0.5时，该层不计算
摩擦桩：【P】=0.5(A*σR+∑ULгp)
当гp <＝50kPa时，该层不计算
σR＝2m0λ{[σ0]+k2γ2(h-3)}中的有关参数应咨询勘察人员
计算书需将各岩土名称、厚度、参数列明，以便校对 淤泥层（非淤泥质土）较厚时，需考虑负摩阻力 按h<=40米计算
施工配合
设计一所
2020/4/13
桩基设计要点－－桩基计算书
一、计算桩基荷载（桩基出图前必须分类计算）
上部结构各种恒载、活载反力计算结果
正确利用上部结构反力： 中墩反力，可直接使用； 边墩反力，注意避免活载的重复计算
双桩时应考虑活载偏载、水平荷载产生的轴力
单桩时应考虑活载偏载、水平荷载产生的弯矩
设计一所
2020/4/13
桩基设计要点－－设计图纸
桩基平面布置图 桩基大样设计图 钻孔平面布置图 地质纵剖面及桩底标高设计图
设计一所
2020/4/13
桩基设计要点－－桩基平面布置图
反映以下内容
每柱（或桥台）下的桩基位置，应以与桥梁里程线距离、桩中心坐标确定。 每一桩基的编号（可用编号图例、文字、方向顺序表示）。 每一桩基的直径（不得仅用图例表示）。 说明桩基机械施工前必须进行人工探孔3米，确认无地下管线，方可施工。 同一联预应力梁、钢梁、同一承台、桥台必须进行人工探孔后，方可进行开钻。 说明如发现管线，应将其管线情况（性质、管径、管材、走向、埋深等）以书面资
桩基设计要点 (桥梁所
桩基设计要点 (桥梁工程桩基范围)
设计工作程序 设计注意事项 设计图纸
◇ 提出地质勘察技术要求 ◇ 桩基计算书 ◇ 桩基设计图 ◇ 施工配合
关于冲击钻孔施工验孔德基本要求和岩土层判定的几点说明
关于冲击钻孔施工验孔的基本要求和岩土层判定的几点说明一．场区岩土层简介施工现场采用冲击钻机成孔，冲击钻自地面始达到设计孔深为止，自上而下所揭露的土层和岩石一般为：松散土层（填土、砂砾土、粘性土、卵石层）——基岩顶面——强风化花岗岩类岩石（r（z.c.x）、碎裂岩、暗色岩，下同）——中等风化花岗岩——微风化~新鲜花岗岩或暗色岩。
二．嵌岩桩验孔的基本要求由于冲击钻进不能做到在原位采取完整的岩芯，而取到的是经过冲击再破碎的砂和岩屑，混样现象比较突出。
因此，为了尽可能的减少分界的误差，降低分层误判的概率，更好的落实设计的要求，确保桩基施工第一道成孔工序的质量，确保大桥的安全与稳定，现对钻机施工验孔提出如下基本要求。
1.钻机施工应认真、如实的填写班报记录；2.对于土层每钻进1小时，应记录钻进的起止时间和起止孔深，并取砂样一件，重量不少于200克，经洗净去泥后与标签一起装入塑料袋，按照顺序放入砂样箱内，以备检查（下同）；（注：标签应写明桩号、孔深、取样年.月.日.时间）3. 当接触到基岩时，钻进速度明显变慢，非桩端持力层每钻进300~500mm和桩端持力层每钻进100~300mm时，应取样一次，并应记录钻进的起止时间和起止深度，要求同上；4. 为了尽最大的可能减少混样现象的发生，当采取基岩砂样时，应选用取砂筒取样，以确保砂样所处孔深的准确性、砂样所处孔深岩石风化程度的真实性，为准确、真实的判定和满足设计提出的桩端应进入中等风化岩石不小于2米的要求，提供可靠的保证；（注：本条说明，是“验孔的核心要求”）5. 取基岩砂样时，应有监理人员旁站，以确保取样时间和取样深度的真实性；6. 一般情况下，应按照设计孔深的要求进行施工，若遇到特殊情况需要变更孔深，应经设计人员同意后方可实施；7. 不宜在黑天验孔；8. 一般情况下应在施工现场进行验孔，验孔时应有监理人员，设计人员、勘察人员共同参入。
三．岩土层判定的几点说明（一）土层的判定1. 土层组成有松散的填土、砂砾石土、粘性土、底部可见卵石层；2. 在土层中冲击钻进速度比较快，据前段施工的钻孔所知，一般每小时进尺1米左右；3. 采取的砂样物质成分多样且较复杂，可见到单矿物、也可见到岩屑，甚至还有少量的人工制作的其他成分的碎屑等；4. 砂样的粒度成分以上部细、下部粗为特征，多以中粗砂为主，其次为粉细砂、粘性土；其下部卵石层厚1~2米，此时钻进速度有所变慢；5. 砂样的棱角大都已被磨蚀，而呈圆状~亚圆状；当卵石被冲击破碎后所形成的岩屑，有的可见到被磨蚀的曲面；大部分被破碎的各断面均比较新鲜，棱角又十分尖锐；6. 砂样的表面因长期受到磨蚀、风化的作用，往往具有毛玻璃化现象。
岩溶区桩基终孔的确定
岩溶区桩基终孔的确定温海峰【摘要】针对岩溶地区桥梁施工面临的桩基如何终孔，持力层多厚满足承载力要求等问题，通过计算得出了桩基持力层的理论厚度，并结合蓝钟河特大桥的桩基进行实例分析，指出持力层只要有2D就可以满足施工要求，从而节约大量资金。
%Aiming at problems in bridge construction at karst areas, including the identification of final holes at pile foundation and the thickness of bearing stratum for the loading capacity, the study concludes the theoretic thickness for the bearing stratum of pile foundation, undertakes the analysis of examples by combining with the pile foundation of Lanzhong River Super-large Bridge, and points out the 2D for the bearing stratum can meet the construction demand, so as to save a large amount of funds.【期刊名称】《山西建筑》【年(卷),期】2012(038)017【总页数】2页(P109-110)【关键词】桥梁;桩基;终孔;持力层【作者】温海峰【作者单位】广东省路桥建设发展有限公司,广东广州510635【正文语种】中文【中图分类】TU473.11 工程概况和地质情况1.1 工程概况蓝钟河特大桥位于二广高速怀集支线，为预应力连续梁桥，全长1 036 m，桩基212根，桩径为1.3 m，1.6 m两种，该桥基础全部采用钻孔灌注桩，桩长范围为12 m～35 m之间。
公路桥梁钻孔灌注桩入中风化硬质岩判定
公路桥梁钻孔灌注桩入中风化硬质岩判定发表时间：2019-07-29T12:17:18.280Z 来源：《基层建设》2019年第14期作者：王兰中张琴希[导读] 摘要：钻孔灌注桩适用土层范围广泛、施工工艺成熟、非挤土、桩径、桩长可调整、单桩承载力大高、嵌岩深度可按设计要求调整、施工质量稳定、沉降小、不受地下水位高低影响等优点，基本不受岩土层性质约束，可以根据场地的工程地质条件、上部荷载要求选用不同的桩径、桩长来满足设计要求。
浙江省工程物探勘察院 310000摘要：钻孔灌注桩适用土层范围广泛、施工工艺成熟、非挤土、桩径、桩长可调整、单桩承载力大高、嵌岩深度可按设计要求调整、施工质量稳定、沉降小、不受地下水位高低影响等优点，基本不受岩土层性质约束，可以根据场地的工程地质条件、上部荷载要求选用不同的桩径、桩长来满足设计要求。
关键词：公路桥梁；钻孔；灌注桩入；硬质岩；判定 1引言在山间海积平原、坡洪积斜地部位公路桥梁因覆盖层厚度不大，上部土层力学性质较差或一般，浅基础一般难以满足上部荷的要求，通常会选用钻孔灌注桩基础以下部中、微风化基岩为桩端持力层，且桩端承受大部分上部荷载，为端承桩或摩擦端承桩，嵌岩深度有一定要求，桩端是否进入持力层对承载力的影响巨大，因此，钻进过程中对持力层（岩面标高）的正确判定，是质量控制的一个关键环节，也影响着工程造价、工期。
而嵌岩钻孔灌注桩成孔施工过程中的入岩判定，无统一的标准，本人在担任329国道舟山段改建工程地勘代表期间，参与了该项目高架桥梁1000余根钻孔灌注桩的入中风化基岩判定工作，现项目已近尾声，结合工程实践经验，对本项目的钻孔灌注桩的入岩判定工作进行总结和探讨，希望能对同类工程硬质岩的入岩判定提供一定的参考。
2项目地质环境背景2.1工程概况329国道舟山段改建工程起点为舟山市鸭蛋山码头，终点为东港徐家村（现329国道与平东线交叉口），路线全长约49.337km。
其中白泉至沈家门段（K32+632.653～K49+337）按双向六车道设计，特别是白泉至徐家村段兼顾城市快速路功能，大部分以高架形式通过，因上覆土层厚度不大，工程力学性质较差~一般，桥梁承载力要求高，设计要求高架桥桩基持力层为中风化凝灰岩，桩端入岩是否满足设计要求是本项目高架桥质量控制的关键因素之一。
桥梁桩基终孔原则
不符或者入岩深 度不满足要求时 ,应 及时通知业主 、设计单位 。
3、
不可 自主 改变桩基长度终孔 ,不 可在地质与地 勘柱状 图不符
时 自行终孔 ,严 禁桩基冲孔深度超越地勘钻孔深度 。
愍 屦 爆
冁U 匕孰
第
2页
共
2页
l、
:
当覆盖层厚度 h(2.5/α (本 项 目 2.5/Q值 可参考为 6D)时
:
桩基 入 岩深度 一 股取 3D~5D终 孔 (大 桩径取小值 ,小 桩径取大值 )。
2、
当覆盖层厚度 h≥ 2.5/σ (本 项 围 2.5/α 值可参考为 6D)时
:
桩端支承在基岩 表面 即可 ,考 虑到基岩表雨可能存在斜面 ,嵌 岩深度 一 般可取
第
l页
共
2贝
为避兔桩基在施 工 中出现不应有 的问题 ,除 遵循 以上 原则外 ,还 应做到如下
1、
:
无论新老钻孔资料 9施 工 前务必核实设计桩 顶 、底高程 ,明
确地质柱状 图终孔位置 ,查 看桩底持力层是否满足要求 。 情况查 明正 常后方可开孔施 工 。
2、
冲击施 工过 程 中 -应 做好冲孔记录 。发觉地质与地勘柱 状 图
l。
0D~1‘
5D。
①桩底有溶洞时终孔 ,桩 底距下伏溶涠顶之 间的顼板厚度应不小 于 3D。 ②桩基在 串珠状溶洞或穿过溶洞时终孔 ,为 使桩底 距下伏溶洞 顶 之 间的顶板厚度不小于 3D的 要求 ,当 桩基长度大于 2OF1l(本 项 囝参 考值 )时 嵌岩可取 0。 铷 ~1m。 三 、施工注 意事项
广乐高速公路韶关段桥梁桩基终孔原则
广乐高速 公路韶关段位于 粤北岩溶地 区 ,地 质构造较为复杂 。 为保证桥梁桩基 础施工后 的稳 固、耐久性 ,满 足其传承桥梁荷载的要 求 ,制 定终孔原则如下 一 、摩擦桩终孔
关于桥梁桩基终孔原则
关于桥梁桩基终孔原则一、钻（挖）孔记录及提取渣样摩擦桩施工中应做好钻（挖）孔记录取好渣样，记录和渣样保证真实性、准确性。
钻（挖）孔记录和渣样必须经监理工程师签字认可，这样钻孔记录、渣样才能反映出实际地质情况，才能准确反映桩基各种参数是否到达设计要求，最终确定桩孔是否满足终孔条件。
二、摩擦桩摩擦桩施工到设计桩底标高时,应根据该桩的钻孔记录和提取的渣样同设计地质图对比，经对比后地质情况符合设计或变化不大时，先报请监理工程师现场验收及确定终孔。
并做好相应记录上报项目工程部存档。
如果钻孔记录和渣样对比后地质情况不符合设计，请马上报监理工程师现场勘察，做好相应记录上报项目工程部，由项目工程部上报到指挥部工程处及设代，由指挥部及设代到现场确定下一步施工方案。
三、端承桩端承桩施工到设计桩底标高时，首先应保证桩基嵌岩深度，在根据该桩的钻（挖）孔记录和提取的渣样同设计地质图对比，经对比后地质情况符合设计或变化不大时，先报请监理工程师现场验收及确定终孔。
并做好相应记录上报项目工程部存档。
如果钻孔记录和渣样对比后地质情况不符合设计，请马上报监理工程师现场勘察，做好相应记录上报项目工程部，由项目工程部上报到指挥部工程处及设代，由指挥部及设代到现场确定下一步施工方案。
四、桩基终孔可参考摩擦桩终孔时，桩底应保持一定厚度的持力层。
若持力层下有溶洞，桩底距溶洞顶之间的顶板距离应不小于3D(D为桩基直径)。
端承桩一般情况要求,入岩3D终孔。
五、施工注意事项为避兔桩基在施工中出现不应有的问题,除遵循以上原则外，还应做到如下:1、无论钻（挖）孔资料，施工前务必核实设计桩顶、底高程明确地质柱状图终孔位置,查看桩底持力层是否满足要求。
2、钻（挖）孔施工过程中应做好冲孔记录。
发现地质与地勘柱状图不符或者入岩深度不满足要求时,应及时通项目部及专业监理工程师。
3、严格按设计图纸桩顶和桩底标高施工。
如因护壁混凝土质量不满足设计要求，导致桩长加深15%的部分由工区自行承担。
桩基终孔管理办法0919【用心整理精品资料】
桥梁钻孔灌注桩基础终孔实施细则(试行）第一条为加强江番及江珠北延线高速公路项目桥梁钻孔灌注桩桩基终孔管理，规范桥梁桩长变更现场审查程序，保证桥梁钻孔灌注桩施工质量，确保桩基础实际施工桩长符合设计要求，进一步校对实际地质、地形情况与设计基础资料的一致性，特制定本细则.第二条各方现场应核查地勘资料是否满足地质勘探原则及设计要求，如不满足则应由设计单位在终孔前落实补充勘察工作。
第三条施工单位在桩基施工时，钻进深度到达岩层、微风化层及终孔前均要求报告监理工程师。
第四条监理工程师在桩基钻进深度到达岩层、微风化层及终孔前，均要到现场查验渣样，了解进尺情况，确保渣样的真实性准确性，核查地质勘察资料与实际地质情况的一致性。
第五条桩基钻孔是否进入微风化岩层以监理工程师（驻地高监或桥梁专业监理工程师）判断为准;施工单位如果对监理工程师的上述判断有异议，应及时通知业主代表和设计单位四方联合讨论确定。
第六条桩基终孔原则1．摩擦桩(1)施工地质情况与设计依据的地质资料基本一致时，按设计桩底标高终孔。
（2）施工中，实际的地质情况优于设计依据的地质资料，经验算，承载力满足设计要求，由设计单位确定是否可以提高终孔标高.2．端承桩端承桩的终孔标高应满足设计要求的嵌岩深度。
第七条桩基终孔权限1．所有桥梁桩基终孔，现场监理工程师都必须到场参与并在（《桩基终孔现场处理签认表》(附件1）（以下称附件1)上签认。
2．特大桥主墩、过渡墩、辅助墩,50米以上跨径桥墩和水中墩的桩基终孔须由设计代表、业主工程部副部长或以上、驻地高监（总监办工程部长）或以上人员到现场终孔并在附件1上签认。
3．每座桥梁第一根桩须由设计代表、业主工程部副部长或以上、驻地高监（总监办工程部长）或以上人员到场并在附件1上签认。
4．一般墩台其余桩基终孔权限：当桩位处于有地质勘探资料且与现场地质情况相符，终孔标高与设计一致时，按正常程序终孔；当桩位处于有地质勘探资料且与现场地质情况相符，终孔标高高于设计标高且不超过0。
关于进一步明确桥梁桩基施工的终孔原则045(1)
设计代表处 负责人： 日 期：Βιβλιοθήκη 质量技术处 负责人： 日 期：
计划合同处 负责人： 日 期：
注：用于没有固定格式的通知、报告、批复、指令及其它意向的表示。
二、 桩基终孔原则 桩基开挖后，要实时记录地质情况，在岩性（包括风化程度）变化时必须分层留 样，并与设计地质资料进行对比。 1、桩基成孔后，实际岩样与地勘资料相差不大，驻地办现场验孔后，按设计桩 长施工。 2、桩基成孔后，实际岩样与地勘资料相比变化较大。 端承桩：桩基达到设计孔深后，若桩底嵌岩深度不够须及时上报增加桩长。若桩 底岩样强度不满足端承桩要求， 在原设计桩长基础上， 继续下挖探明完整中风化层 （微 风化层）岩面位置，及时上报省指挥部和设代处，确定桩长。 摩擦桩：桩基达到设计孔深后，及时上报省指挥部和设代处，确定桩长。 3、桩基开挖过程中，根据岩样情况，若桩基类型可能发生变化时（端承桩变摩 擦桩或摩擦桩边端承桩），及时上报处理。 未尽事宜按设计、规范要求执行。请监理、施工单位严格按上述要求及设计、规 范要求执行，监理单位严格监理程序，确保桩基的施工质量。
总监办通用函件 总监办通用函件
发函单位 ： 质量技术处 编 号：JK-003JK-003
-0 0 4 5
关于进一步明确桥梁桩基施工的终孔原则等 若干技术问题的通知
各监理、施工单位： 郧十高速公路桥梁桩基即将全面开工，桩基的质量直接关系到桥梁的安全，针对 施工中遇到的桩位地面高程调整、桩孔地质情况与设计存在差异等技术问题，进一步 明确如下： 一、 桩顶高程的确定 1、桩位位于地势平坦地段 原地面清表后实测地面线高程。若与设计地面线基本相符，则按设计施工；若与 设计地面线变化较大，则以此实测地面高程为基准，下挖 50cm 左右作为桩顶（桩系 梁顶、承台顶）高程。 2、桩位位于山区陡坡地段 ⑴ 桩顶无系梁 桩基施工工作面开挖后，实测每根桩位地面线高程。若与设计地面线基本相符， 则按设计施工；若与设计地面线变化较大，以此桩位处实测地面高程为基准，下挖 50cm 左右作为该桩桩顶高程。 ⑵ 桩顶为桩接柱系梁 桩基施工工作面开挖后，实测每根桩位地面线高程。若与设计地面线基本相符， 则按设计施工；若与设计地面线变化较大，以此桩位处实测地面高程为基准，下挖 50cm 左右作为该桩桩顶高程。 当两桩基地面高程相差不大，桩接柱系梁可变为桩系梁，以较低桩位处地面线高 程为基准，向下 50cm 左右作为桩顶（桩系梁顶）高程。 ⑶桩顶为承台 桩基施工工作面开挖后，实测地面线高程。若与设计地面线基本相符，则按设计 施工； 若与设计地面变化较大， 以坡面外侧承台底向下 100cm 左右， 作为承台底高程； 承台施工完成后，及时回填基坑。 3、桩位位于沟谷河道附近，桩系梁顶（承台顶）高程必须低于沟底（河床底）， 且不得小于 50cm。 4、桩位位于地方道路两侧，下构局部侵入路基时，桩顶（桩系梁顶、承台 顶）高程必须低于地方道路路床高程。 5、以上列举的桩顶高程调整类型，桩长不小于设计桩长。桩底高程需要变动时 须经设计代表确认。 6、严禁在桩位处填土增加地面高程使桩基位于浮土中。 7、桩基施工工作平台的开挖。开挖工作平台原则上满足施工即可，尽量少破坏 原地面，不得乱挖。 8、桩基施工工作平台的开挖和桩顶高程的确定由驻地办负责，待桩孔开挖或开 钻后，再将调整后的桩顶高程报省指挥部备案。 9、桩顶标高调整引起的墩高变化需对比通用图下构适用条件，若引起下构结构 形式有调整（如增减系梁、桩柱直径变化等），及时上报省指挥部和设代处。
桩基入岩判断
桩基入岩判断
桩基的入岩判断
灌注砼桩施工时，设计图纸常常要求桩端的持力层为岩石且必须进入该岩层一定深度。
岩层深埋地下，情况极其复杂，判断是否进入持力层不仅重要而且有一定难度。
如果判断不准，不仅是影响工程造价，还将会对单桩承载力产生影响，甚至造成工程的结构安全隐患。
一、在整个桩基施工前，甲方、乙方、监理、勘察设计应一起确定桩基持力层基岩判定原则，制定相关标准。
二、仔细阅读工程地质勘探资料，绘制出每个桩体持力层顶端标高等高线，待施工中钻孔深度达到等高线附近时可进行判别。
由于等高线为根据钻孔资料推测绘制而成，当持力层岩面起伏较大时可能相差较大。
三、认真进行钻孔记录，详细了解钻进情况。
根据现场观察，桩基入岩后往往钻进较平稳，不会出现跳钻、别钻现象，钻进速率在强风化层中一般为20~50cm/h，在中风化层中为<20cm/h。
钻进速率一般与桩机型号及钻头种类、钻头磨损程度有关。
四、仔细检查岩样（钻进返渣）。
强风化层岩样一般棱角不明显，多为次棱及次圆形，粒径一般5~12cm，硬度较低，矿物风化蚀变较强，多见石英及长石颗粒；中风化层岩样多为棱角形及刃角形，粒径3~8cm，硬度较高，矿物较新鲜。
碎石层岩样一般成份较杂。
五、如果发生桩深变化很大或甲方对持力层入岩有怀疑时，可以采用钻芯取样的方法鉴定。
由于钻孔入岩的单价相对较高，只有准确地进行入岩判断，才能合理地确定桩基工程的造价。
感谢您的阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于桥梁桩基入岩及终孔判别原则的说明岳望高速公路第二合同段线路长度约47.11Km，沿线所经地理区域众多，地质情况变化较大。
为保证桥梁桩基础施工后的稳固、耐久性,满足其传承桥梁荷载的要求，特制定入岩及终孔原则如下。
一、摩擦桩：
摩擦桩一般情况下钻进到桩基设计深度后，即可终孔。
但必须注意以下两点：
1、摩擦桩终孔时，桩底应保持一定厚度的持力层。
2、开孔前，一定要测量复核实际地面标高，如果桩顶设计标高高于地面标高，将导致桩身入土长度不足，应及时通知设计单位进行设计参数调整。
二、端承桩：
端承桩的终孔判断，目的是保证桩支承在设计要求的持力层上，并满足《公路桥涵地基基础设计规范》(JTJ 024—85)要求的不小于0.5m 的嵌岩深度。
本项目按照设计图纸要求，钻进到设计标高，并进入中风化岩层2D后即可终孔。
此处需要特别注意，通常设计单位还需要同时考量桩基的入岩深度。
只有两者条件同时满足，方可确认桩基施工满足设计要求。
现场施工中需要对入岩层标高和入中风化岩层标高两个数据进行重点观察及碴样留存，为设计单位判断入岩和终孔提供现场依据。
另考虑桩基的长短不一，地质的复杂性、地勘报告的准确性、覆盖层的厚度不均等因素，入岩及终孔判别方法及要求如下：1、桩基成孔后，如实际岩样、深度与地勘资料相差不大，驻地办监理现场验孔后，按设计桩长进行施工。
2、桩基开始钻进后，要实时记录地质情况，在岩性（包括风化程度）
变化时必须分层留样，并与设计地质资料进行对比。
岩样鉴别的方法是：泥浆返上地面的岩样是各地质层的显示，可将岩样与地质勘探孔岩芯或照片进行对比。
通过对照钻探资料对岩土成分的描述，观察渣色、形状、质感、矿物成分、数量、强度(手掰)等鉴别。
钻渣是岩土层尤其是砂砾、残积土、强风化岩土、中微风化岩土鉴别的主要依据。
采用反循环工艺成孔时，一旦确认达到设计岩层，应由此标高继续下钻(至少100mm-300mm清孔取样一次)，达到嵌岩深度后再次取样鉴别，确认各层次取样相同方可终孔。
3、钻进速度及钻进阻力。
钻机在不同土层中钻进，由于岩土结构、矿物成分、力学参数等条件不同，岩层钻进速度及阻力等出现差异。
在一个桩位钻进中，观察钻速、阻力的变化可以大致确定岩土层变化，结合柱状图和地质剖面图，就可以大致确定岩土层分界。
通常采用自由落体冲击成孔桩机，若钻进时效≤100～150mm／h，持力层应已为稳定的强中等风化花岗岩层。
钻进速度计算应以扣除辅助工作时间后的纯钻时间统计。
需要特别注意，凭钻进时效能区分岩层坚硬程度，但难分清孤石或是硬夹层、岩体破碎或风化程度，有时会将强风化岩层误判为中等风化岩层，从而引发质量问题或质量事故。
4、钻孔泥浆循环。
泥浆循环是冲钻孔施工的一项重要技术措施，目的是保持孔壁稳定，还可以挟带钻渣。
在钻进中，被破坏岩的各成分混于浆中，引起泥浆颜色、稠度变化。
观察泥浆变化虽然间接，但结合引用的地质柱状图对桩穿土层顺序、标高的信息，也是鉴别岩土的重要信息。
5、复杂地层的岩石风化程度和岩层面起伏状况，是一般的地质剖面图难以表示的。
这就是同一承台下各桩长度相差数米，同一根大直径
桩各个抽芯孔所揭露的桩底岩层有时不一样的原因。
所以勘察报告有时缺乏指导性，甚至误导。
6、勘察报告不准确仍时有发生。
如钻孔(勘探点)间距过大，深度不够；对软弱夹层、软硬互层、孤石等全无揭露；岩芯未保留、无照片，出现问题无从查找、对比，容易使设计、施工、监理处于盲目判断状态。
7、工程桩成孔时，应将其与设计勘查报告标明的持力层标高核对无误后才能终孔。
每根工程桩成孔时，应对比相邻的工程桩位的桩端深度差异进行分析，若遇异常应查明原因后，方可终孔。
对于同一排（墩、台）桩基，力求桩底标高大体一致。
三、施工注意事项：
为避兔桩基在施工中出现不应有的问题，除遵循以上原则外,还应做到如下：
1、无论新老钻孔资料，施工前务必核实设计桩顶、桩底高程，明确地质柱状图终孔位置，查看桩底持力层是否满足要求。
情况查明正常后方可开孔施工。
2、冲击施工过程中，应做好冲孔记录。
发觉地质情况与地勘柱状图不符或者入岩深度不满足要求时，应及时通知业主、设计单位。
3、不可自主改变桩基长度终孔，不可在地质与地勘柱状图不符时自行终孔，此外严禁桩基冲孔深度超越地勘钻孔深度。
湖南岳望高速公路第二合同段项目经理部
2014年8月9日。
