CAD绘图单位教程
CAD绘图单位选择与设置方法
CAD绘图单位选择与设置方法在CAD软件中，绘图单位的选择与设置是非常重要的一项操作。
正确的选择与设置单位可以保证绘图的准确性与一致性。
下面是关于CAD绘图单位选择与设置方法的教程。
首先，在打开CAD软件后，我们需要选择合适的绘图单位。
在绘图界面的底部工具栏中，可以找到一个图标，用来选择绘图单位。
点击该图标后，我们将进入绘图单位设置界面。
在绘图单位设置界面中，可以选择的单位有：英寸、毫米、厘米、米、公尺、公里、英尺、码、英里等。
根据需要，我们可以直接选择其中一个单位作为我们的绘图单位。
若需要自定义绘图单位，可以点击“其他”选项，进入自定义绘图单位设置界面。
在这个界面中，我们可以自由地设定绘图的单位名称、比例尺、小数精度等等。
比例尺是指绘图中实际长度与显示长度之间的比例关系，小数精度是指绘图尺寸的小数部分的位数。
选择完绘图单位后，我们还需要设置绘图的精度。
在CAD软件中，可以设置线性尺寸和角度尺寸的精度。
线性尺寸精度是指绘图中长度的小数位数，通常可以选择0到6位小数。
角度尺寸精度是指绘图中角度的小数位数，通常可以选择0到2位小数。
除了绘图单位和精度的设置，CAD软件还提供了一些其他的辅助功能。
比如，我们可以设置默认的图层颜色、线条类型、线宽等等。
这些设置可以帮助我们更好地进行绘图工作。
在绘图过程中，我们可能需要根据实际需求进行单位转换。
CAD软件提供了一些方便的命令，可以帮助我们实现单位转换。
比如，我们可以使用“UNITS” 命令来进行单位转换，还可以使用“MEASURE”命令来测量不同单位之间的数值关系。
在CAD绘图中，正确选择与设置绘图单位是保证绘图准确性与一致性的基础。
合理的绘图单位选择与设置可以使我们的绘图工作更加高效、准确。
希望以上关于CAD绘图单位选择与设置方法的教程可以对大家有所帮助。
总结：1. 点击绘图单位选择图标进入绘图单位设置界面；2. 在绘图单位设置界面中选择合适的单位或自定义单位；3. 设置绘图的精度，包括线性尺寸和角度尺寸的小数位数；4. 选择或设置其他辅助功能，比如图层颜色、线条类型、线宽等；5. 根据需要进行单位转换，使用“UNITS”和“MEASURE”命令实现。
CAD绘图单位转换指南
CAD绘图单位转换指南在使用CAD软件进行绘图时，经常需要进行单位转换。
单位转换是非常重要的，因为不同的项目可能使用不同的单位制度，例如米、英寸、毫米等。
在本文中，将介绍CAD绘图中常见的单位转换方法和技巧。
1. 修改绘图单位在开始绘图之前，首先需要确定所使用的单位。
默认情况下，CAD 软件通常使用英制单位，例如英寸。
如果需要进行单位转换，可以通过以下步骤修改绘图单位：a. 打开CAD软件并创建新的绘图。
b. 输入命令“UNITS”，打开单位设置对话框。
c. 在单位设置对话框中，选择所需的单位制度，例如米、厘米或毫米。
d. 根据需要，配置附加选项，例如角度单位和精度。
e. 单位设置完成后，点击确定按钮保存设置。
2. 进行单位转换在CAD绘图过程中，常常需要将一个单位转换为另一个单位。
下面介绍几种常见的单位转换方法：a. 坐标系转换：当需要从一个单位制度转换为另一个单位制度时，可以使用坐标系转换方法。
例如，将英寸转换为毫米，可以乘以25.4。
b. 比例尺转换：在绘制图纸时，有时需要按比例尺进行绘制。
比例尺是将真实尺寸与绘图尺寸之间的比例关系。
例如，1:100的比例尺表示绘图尺寸是真实尺寸的1/100。
通过使用比例尺转换，可以将实际尺寸转换为绘图尺寸。
c. 单位转换命令：CAD软件通常提供了一些有用的命令，可以快速进行单位转换。
例如，可以使用“MEASURE”命令来测量距离，然后选择所需的单位进行转换。
3. 单位转换的注意事项在进行单位转换时，需要注意以下事项：a. 精度损失：在进行单位转换时，可能会导致精度损失。
因此，在使用CAD软件进行单位转换之前，应该明确项目的精度要求，并合理安排转换过程。
b. 四舍五入：在进行单位转换时，应该注意四舍五入规则。
一般来说，应该按照项目的精度要求来决定保留的小数位数。
c. 单位一致性：在绘制图纸时，应该保持单位的一致性。
所有的尺寸都应该使用同一单位，并且在进行计算和转换时要保持一致。
AutoCAD绘图环境设置
AutoCAD绘图环境设置概述AutoCAD是一款广泛应用于工程设计和绘图领域的软件。
在使用AutoCAD进行绘图工作时，合理设置绘图环境可以提高工作效率，提升绘图质量。
本文将介绍AutoCAD的绘图环境设置方法，包括单位设置、图层管理、对象属性设置等内容。
单位设置在AutoCAD中，设置正确的单位对绘图非常重要。
单位设置影响着绘图的尺寸和比例。
可以通过以下步骤设置单位： 1. 打开AutoCAD软件并打开一个新的绘图文件。
2. 输入UN或UNITS命令，弹出单位设置对话框。
3. 在单位设置对话框中选择合适的单位，如毫米、厘米、米等。
4. 设置长度类型，如十进制、工程、科学等。
5. 点击确定应用设置。
图层管理图层是AutoCAD中管理和组织绘图元素的重要工具。
通过图层管理，可以控制绘图元素的显示、隐藏、颜色、线型等属性。
图层管理的步骤如下： 1. 打开AutoCAD软件并打开绘图文件。
2. 输入LA或LAYER命令，打开图层管理器。
3.在图层管理器中可以新建图层、修改图层属性、调整图层顺序等。
4. 通过勾选或取消勾选图层前的复选框来控制图层的显示与隐藏。
对象属性设置在绘图过程中，经常需要设置绘图对象的属性，如颜色、线型、线宽等。
可以通过以下步骤设置对象属性： 1. 选择要设置属性的对象，可以使用命令如LINE、CIRCLE等创建对象。
2. 输入PROP或PROPERTIES命令，打开属性设置面板。
3. 在属性设置面板中可以设置对象的颜色、线型、线宽等属性。
4. 确定设置后，再次点击绘图区域即可应用属性设置。
快捷键设置AutoCAD提供了丰富的快捷键功能，可以通过快捷键快速调用命令和完成操作。
为了提高工作效率，可以设置自定义快捷键： 1. 输入CUI命令，打开自定义用户界面对话框。
2. 在自定义用户界面对话框中选择键盘快捷键。
3. 在快捷键设置中可以为命令或操作设置快捷键。

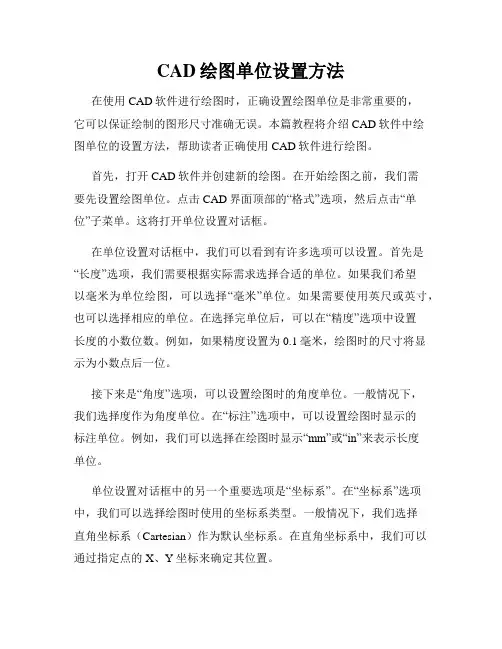

CAD绘图单位设置方法
CAD绘图单位设置方法在使用CAD软件进行绘图时，正确设置绘图单位是非常重要的，它可以保证绘制的图形尺寸准确无误。
本篇教程将介绍CAD软件中绘图单位的设置方法，帮助读者正确使用CAD软件进行绘图。
首先，打开CAD软件并创建新的绘图。
在开始绘图之前，我们需要先设置绘图单位。
点击CAD界面顶部的“格式”选项，然后点击“单位”子菜单。
这将打开单位设置对话框。
在单位设置对话框中，我们可以看到有许多选项可以设置。
首先是“长度”选项，我们需要根据实际需求选择合适的单位。
如果我们希望以毫米为单位绘图，可以选择“毫米”单位。
如果需要使用英尺或英寸，也可以选择相应的单位。
在选择完单位后，可以在“精度”选项中设置长度的小数位数。
例如，如果精度设置为0.1毫米，绘图时的尺寸将显示为小数点后一位。
接下来是“角度”选项，可以设置绘图时的角度单位。
一般情况下，我们选择度作为角度单位。
在“标注”选项中，可以设置绘图时显示的标注单位。
例如，我们可以选择在绘图时显示“mm”或“in”来表示长度单位。
单位设置对话框中的另一个重要选项是“坐标系”。
在“坐标系”选项中，我们可以选择绘图时使用的坐标系类型。
一般情况下，我们选择直角坐标系（Cartesian）作为默认坐标系。
在直角坐标系中，我们可以通过指定点的X、Y坐标来确定其位置。
此外，单位设置对话框中还有其他一些选项，例如设置字体、线宽等。
这些选项可以根据实际需要进行设置，但对于初学者来说，可以先使用默认设置。
设置完成后，点击“确定”按钮保存设置。
现在，我们已经成功设置了CAD软件的绘图单位。
在后续的绘图过程中，我们可以开始绘制图形，而不必担心尺寸或单位的问题。
绘图时，我们可以通过命令行输入具体尺寸以及单位来绘制特定尺寸的图形。
例如，如果我们想要绘制一个正方形，边长为10毫米，可以通过命令行输入“rectang 0,0 10,10”来完成绘制。
CAD软件会根据设置的单位自动计算边长的实际长度。
CAD中的画图单位与精度设置
CAD中的画图单位与精度设置在CAD软件中，画图单位和精度设置非常重要，它们直接影响到我们绘图的准确性和精度。
在本篇文章中，我们将简要介绍CAD中如何设置画图单位和精度，帮助你更好地使用这个强大的工具。
在CAD软件中，画图单位通常有英制和公制两种选择。
英制单位包括英寸、英尺和英码，而公制单位则包括毫米、厘米和米。
根据实际需要选择合适的单位可以使绘图过程更加方便和准确。
在CAD软件中设置画图单位非常简单。
首先，打开软件，点击主菜单的"格式"选项，然后选择"单位"。
在打开的对话框中，你可以选择英制或公制单位，并可以自定义单位的具体数值。
在选择完成后，点击确定即可完成单位的设置。
除了设置画图单位外，精度的设置也非常重要。
精度可以影响我们绘图时的精确度和降低误差的可能性。
在CAD软件中，我们可以设置线段、角度、半径等各种元素的精度范围。
设置CAD软件的精度也很简单。
点击主菜单的"格式"选项，然后选择"单位"。
在对话框中，点击"精度"选项。
在打开的对话框中，你可以根据需要选择适当的精度范围，并可以设置小数点后的位数。
一般来说，如果你的绘图要求精确度较高，可以选择较高的精度范围和位数。
在绘图时，我们还可以使用对象捕捉功能来帮助我们更准确地绘制图形。
CAD软件常用的对象捕捉功能包括端点捕捉、中点捕捉、距离捕捉、垂直捕捉等。
通过启用这些对象捕捉功能，我们可以更精确地绘制和修改图形。
启用对象捕捉功能也很简单。
点击主菜单的"设置"选项，然后选择"捕捉"。
在打开的对话框中，你可以勾选需要启用的对象捕捉功能，并可以根据需要设置相应的精度和距离。
启用对象捕捉功能后，在绘制和修改图形时，鼠标会自动吸附到所选择的对象上，帮助我们更准确地操作。
除了上述的设置和技巧外，CAD软件还有许多其他的高级功能和操作方法，可以帮助我们更高效地绘制和修改图形。
CAD中图纸尺寸设置教程
CAD中图纸尺寸设置教程CAD软件是一款被广泛应用于制图、设计和建模的计算机辅助设计工具。
在使用CAD软件进行绘图时，图纸尺寸的设置是一个非常重要且基础的步骤。
本教程将向您介绍如何在CAD中进行图纸尺寸的设置。
1. 打开CAD软件并创建一个新的绘图文件。
在新绘图文件中，首先确认绘图的单位。
点击软件界面上的"格式"选项，选择"单位"。
在单位设置对话框中，选择适合您绘图需求的单位，如毫米、厘米或英尺等。
点击"确定"保存设置。
2. 在绘图界面上方的菜单栏中，点击"格式"选项，并选择"纸张设置"。
在纸张设置对话框中，您可以设置图纸的大小、方向和边距等参数。
3. 在纸张设置对话框的"尺寸"选项卡中，选择您想要设置的图纸大小。
CAD软件提供了许多标准尺寸选项，例如ISO A、B、C系列和美国ANSI系列等。
您可以根据您的需求选择适合的尺寸。
4. 在纸张设置对话框的"方向"选项卡中，选择图纸的打印方向，可以是纵向或横向。
5. 在纸张设置对话框的"边距"选项卡中，您可以设置图纸的边距大小。
边距是指图纸四周与打印边缘之间的距离。
根据您的需要，设置适当的边距值。
6. 在设置完图纸尺寸、方向和边距等参数后，点击"确定"保存设置。
此时，您将看到绘图界面上显示出了您所设置的图纸。
7. 接下来，您可以开始绘制您的图纸。
在绘图过程中，可以选择绘制线段、图形、文字等元素，根据需要进行缩放、平移和旋转等操作。
8. 在绘制图纸完成后，如果需要打印出来，可以点击软件界面上的"打印"选项，进入打印设置界面。
在打印设置界面中，您可以选择打印机设置和打印范围等参数。
确认无误后，点击"打印"按钮即可完成打印。
总结：通过上述步骤，您可以在CAD软件中轻松地设置图纸尺寸。
CAD绘图单位转换方法
CAD绘图单位转换方法CAD（Computer-Aided Design）是一种应用于工程和建筑设计的计算机辅助设计软件。
在CAD绘图中，我们经常需要进行单位转换，以满足不同标准和要求的设计规范。
在本文中，我将介绍一些常见的CAD绘图单位转换方法，以帮助您更有效地进行绘图工作。
1. 英尺与米的转换在CAD绘图中，我们经常需要在英尺和米之间进行单位转换。
一英尺等于0.3048米，因此，若需要将英尺转换为米，只需将长度值乘以0.3048即可；若需要将米转换为英尺，则将长度值除以0.3048即可。
例如，如果需要将10英尺转换为米，只需计算：10 × 0.3048 =3.048米。
2. 英寸与毫米的转换在CAD绘图中，英寸和毫米也是经常使用的单位。
一英寸等于25.4毫米，所以，若需要将英寸转换为毫米，只需将长度值乘以25.4；若需要将毫米转换为英寸，则将长度值除以25.4即可。
例如，如果需要将5英寸转换为毫米，只需计算：5 × 25.4 = 127毫米。
3. 平方英尺与平方米的转换平方英尺和平方米常用于面积计算。
一平方英尺等于0.0929平方米，因此，若需要将平方英尺转换为平方米，只需将面积值乘以0.0929；若需要将平方米转换为平方英尺，则将面积值除以0.0929即可。
例如，如果需要将50平方英尺转换为平方米，只需计算：50 ×0.0929 = 4.645平方米。
4. 磅与千克的转换磅和千克是常用的重量单位。
一磅等于0.4536千克，所以，若需要将磅转换为千克，只需将重量值乘以0.4536；若需要将千克转换为磅，则将重量值除以0.4536即可。
例如，如果需要将20磅转换为千克，只需计算：20 × 0.4536 =9.072千克。
5. 摄氏度与华氏度的转换在CAD绘图中，我们有时需要在摄氏度和华氏度之间进行单位转换。
摄氏度和华氏度之间的转换公式为：摄氏度 = （华氏度 - 32）/ 1.8；华氏度 = （摄氏度 × 1.8） + 32。
CAD中的图形坐标系和单位设置
CAD中的图形坐标系和单位设置在使用CAD软件时，了解图形坐标系和单位设置非常重要。
图形坐标系确定了绘图的基准和方向，而单位设置则决定了绘图的比例和精度。
接下来，我们将深入介绍CAD中的图形坐标系和单位设置，以帮助您更好地使用AE软件。
首先，让我们来了解图形坐标系。
CAD软件通常使用笛卡尔坐标系（Cartesian Coordinate System），其中包含了三个轴线：X轴、Y轴和Z轴。
X轴代表水平方向，Y轴代表垂直方向，而Z轴则代表深度或高度方向。
通过这三个轴线，我们可以在三维空间内定位和定向绘制物体。
在CAD软件中，通常会将图形坐标系的原点（0,0,0）设置在绘图区域的左下角或者中心位置。
这个原点可以作为绘图的参考点，在制图时非常重要。
通过添加点、画线或者创建实体对象，我们可以在坐标系中进行绘图操作。
此外，CAD软件还提供了移动、旋转和缩放等功能，帮助用户更好地掌握和调整绘图的位置和大小。
接下来，让我们来了解单位设置。
CAD软件中的单位设置决定了我们在绘图中使用的单位类型和比例尺度。
常见的单位类型包括英寸（inch）、毫米（millimeter）和米（meter）等。
不同的项目和国家可能会使用不同的单位类型，因此在开始绘图之前，我们应该明确选择和设置合适的单位。
在CAD软件中，我们可以通过设置对话框或者命令行来更改单位设置。
例如，在AutoCAD中，我们可以通过选择“格式”菜单下的“单位”选项来打开单位设置对话框，然后选择合适的单位类型和比例尺度。
此外，我们还可以为不同的绘图对象设置独立的单位，以获得更高的绘图精度和灵活性。
单位设置不仅影响绘图的尺寸，还会影响各种测量和计算功能的结果。
因此，在进行任何测量和计算操作之前，我们必须确保正确设置了单位。
另外，有一种特殊的比例尺度单位叫做无单位（Unitless），它适用于某些需要直接输入数值而不考虑单位的情况。
总之，图形坐标系和单位设置是CAD软件中非常重要的概念。
CAD绘图中的参数设置和单位转换
CAD绘图中的参数设置和单位转换在CAD软件中进行绘图时，参数设置和单位转换是非常重要的步骤。
正确地设置参数和单位可以帮助我们更准确地进行绘图，并确保所得到的图纸符合设计要求。
本文将介绍CAD绘图中常见的参数设置和单位转换的方法和注意事项。
一、参数设置在CAD软件中，我们可以根据需要设置不同的参数，例如图纸比例、精度、单位等。
合理地设置参数可以提高绘图效率和准确性。
1. 图纸比例图纸比例是指绘制图纸时所使用的比例关系。
在CAD软件中，我们可以根据实际需要设置图纸比例。
常见的图纸比例有1:1、1:50、1:100等。
选择合适的图纸比例可以使得我们在绘图时更容易掌握尺寸关系。
2. 精度设置在CAD软件中，我们可以设置绘图的精度。
精度设置影响绘图时各个对象的显示和计算精度。
一般情况下，我们可以将精度设置为默认值。
但是，在绘制高精度图纸时，我们可以适当提高精度设置，以确保绘图的准确性。
3. 单位设置单位设置是CAD绘图中非常重要的一步。
在CAD软件中，我们可以根据实际需要选择不同的单位，例如毫米、厘米、英寸等。
合理地选择单位可以使得我们在绘图时更方便地进行尺寸计算和单位转换。
二、单位转换在CAD绘图过程中，有时需要进行单位转换，例如将毫米转换为英寸。
正确地进行单位转换可以确保绘图的准确性。
1. 毫米和英寸之间的单位转换在CAD软件中，我们可以通过一些简单的数学计算来进行毫米和英寸之间的单位转换。
下面以将毫米转换为英寸为例进行说明：- 将毫米转换为英寸：英寸 = 毫米 / 25.4- 将英寸转换为毫米：毫米 = 英寸 * 25.4对于其他单位的转换，我们可以根据实际需要进行相应的计算。
2. 自动单位转换在CAD软件中，有时候我们可以通过设置自动单位转换功能来方便地进行单位转换。
在具体操作中，我们可以将绘图单位设置为毫米，然后直接输入英寸数值，CAD软件会自动将英寸转换为毫米进行计算。
需要注意的是，在进行单位转换时，我们要注意保留合适的精度，以免出现误差。
CAD绘图中的角度和角度单位转换技巧
CAD绘图中的角度和角度单位转换技巧在CAD绘图软件中，角度是一个非常重要的概念。
正确地设置和转换角度单位可以确保绘图准确无误。
本文将介绍CAD绘图中常用的角度单位及其转换技巧，帮助读者更好地应用这些知识于实际的绘图工作中。
在CAD绘图软件中，我们常见的角度单位有度（°）、弧度（rad）和百分度（%）。
以下将详细介绍这三种角度单位及其转换方法。
1. 度（°）度是最为常见的角度单位，也是我们最常使用的。
默认情况下，CAD绘图软件通常使用度作为角度单位。
在绘图过程中，我们可以直接输入度数来表示一个角度。
例如，如果要绘制一个90度的直角，可以直接输入90。
如果想将其他单位的角度转换为度，我们需要了解它们之间的换算关系。
常见的换算关系如下：- 1度= π/180 弧度- 1度 = 0.01 百分度2. 弧度（rad）弧度是另一种常见的角度单位，在数学和物理学中尤为常用。
弧度是以圆的半径出发所对应的弧长为1单位长度的角度单位。
在CAD绘图软件中，可以通过转换函数将角度单位转换为弧度。
如果要将度数转换为弧度，可以使用以下换算关系：- 弧度 = 度数× π/180例如，如果要将一个60度的角度转换为弧度，可以使用如下公式：- 弧度= 60 × π/180 ≈ 1.047弧度3. 百分度（%）百分度是一种比较特殊的角度单位，通常用于表达圆周。
圆周被分割为100份，每份为1%。
在CAD绘图软件中，我们可以使用百分度来表示一个角度。
如果想将度数转换为百分度，可以使用以下换算关系：- 百分度 = 度数 × 0.01例如，如果要将一个120度的角度转换为百分度，可以使用如下公式：- 百分度 = 120 × 0.01 = 1.2百分度综上所述，我们学习了CAD绘图中常见的角度单位以及它们之间的转换方法。
在实际应用中，我们需要根据具体的需求选择合适的角度单位，并进行相应的转换。
CAD图纸比例尺与单位设置细节讲解
CAD图纸比例尺与单位设置细节讲解在使用CAD软件绘制图纸时，正确设置图纸比例尺和单位是非常重要的。
这项设置不仅会影响到绘制图纸的精确度，还会直接关系到后续工作的准确性。
因此，本文将详细讲解CAD图纸比例尺与单位设置的细节。
首先，我们来讲解图纸比例尺的设置。
在CAD软件中，比例尺用于将实际尺寸转换为图纸上的相对尺寸。
比例尺可以表达为一个分数或一个比例比。
例如，1:100或1/100都是常见的比例尺表示方式。
在绘制图纸前，我们需要先确定绘图所需的比例尺。
一般来说，比例尺的选择应根据图纸的内容和显示要求而定。
比如，对于建筑平面图，通常选择较大的比例尺如1:100；而对于设备布置图，可以选择较小的比例尺如1:500。
在CAD软件中，设置图纸比例尺的方法有多种。
常见的方法是通过绘图比例尺命令（SCALE）进行设置。
具体操作如下：1. 打开CAD软件并创建新的绘图文件。
2. 在命令行中输入SCALE并按下回车键。
3. 在弹出的对话框中，选择比例尺的类型。
这里我们选择“命名比例尺”。
4. 在“比例尺”栏中输入所需的比例尺。
例如，输入1:100。
5. 点击确定，完成比例尺设置。
需要注意的是，在设置比例尺时，要根据绘图的实际要求选择合适的显示比例。
设置过大或过小的比例尺都会影响图纸的可读性和绘制精度。
接下来，让我们来讲解图纸单位的设置。
单位是指在CAD软件中表示长度、角度等物理量的度量单位。
不同的绘图要求可能需要使用不同的单位，因此在绘图之前正确设置单位非常重要。
CAD软件一般提供了各种单位选择，如毫米、厘米、米、英尺等。
根据实际需要选择合适的单位。
在CAD软件中，设置图纸单位的方法如下：1. 打开CAD软件并创建新的绘图文件。
2. 在命令行中输入UNITS并按下回车键。
3. 在弹出的对话框中，选择适用的单位类型。
这里我们以毫米为例。
4. 在“长度”栏中选择毫米，并在对应的输入框中输入所需的精度。
例如，设置为0.01，表示测量结果精确到0.01毫米。
CAD绘图单位设置技巧
CAD绘图单位设置技巧在CAD软件中，正确地设置绘图单位非常重要，可以确保绘图的准确性和一致性。
下面将介绍一些CAD绘图单位设置的技巧，帮助您更好地使用CAD软件进行设计和绘图。
1. 设置绘图单位类型在CAD软件中，有多种绘图单位类型可供选择，如英制（英尺、英寸）、公制（毫米、厘米、米）等。
在开始绘图之前，您需要根据需要选择适合的单位类型。
在CAD软件的设置中，通常可以在“选项”或“单位设置”等菜单中找到设置绘图单位类型的选项。
2. 设置绘图单位的精度绘图单位的精度决定了绘图中的尺寸显示方式。
例如，可以选择显示小数（如1.25）或分数（如1 1/4）等。
根据自己的需要和绘图的具体要求，可以在CAD软件中设置绘图单位的精度。
3. 设置线型比例（LTSCALE）在线型比例（LTSCALE）设置中，可以调整线型在绘图中的显示比例。
默认情况下，线型比例为1，即使在放大和缩小绘图时，线型的显示比例也保持不变。
但是，如果您希望在线型在不同比例下显示一致，可以根据具体情况调整线型比例。
例如，将线型比例设置为0.5，则线型在绘图放大两倍时会显示为原来的一半。
4. 设置线宽比例（LWDISPLAY）线宽比例（LWDISPLAY）设置决定了绘图中线条的显示宽度。
默认情况下，线宽比例为1，即线宽在绘图中显示与实际设置的一致。
但是，在打印绘图时，可能需要根据打印机的特性和纸张的尺寸进行适当的调整。
通过设置线宽比例，可以在绘图过程中更好地显示线条的宽度。
5. 设置字体和文字高度在CAD软件中，可以选择不同的字体类型和文字高度，以满足绘图中文字的显示需求。
例如，可以选择常用的宋体、楷体等字体，并根据实际需要设置文字的高度。
在设置文字高度时，还可以选择使用绝对高度或相对高度，以适应不同的绘图要求。
6. 设置坐标系和尺寸样式在CAD软件中，可以根据需要设置坐标系和尺寸样式。
坐标系可以帮助您确定绘图中元素的位置和方向，例如选择直角坐标系或极坐标系。
快速掌握CAD的绘图单位设置
快速掌握CAD的绘图单位设置CAD是一种广泛应用于建筑、机械、航空等行业的设计软件，它能够在计算机上进行精确的绘图和设计工作。
在使用CAD进行设计之前，正确设置绘图单位是非常重要的，可以确保绘图的准确性和一致性。
下面将介绍如何快速掌握CAD的绘图单位设置。
首先，打开CAD软件并创建一个新的绘图文件。
在菜单栏中选择“格式”-“单位”。
在单位设置对话框中，你可以看到设置长度、角度、面积和其他测量单位的选项。
1. 长度单位：首先，你需要设置绘图的长度单位。
默认情况下，CAD使用的是英制单位，如英尺和英寸。
但你也可以根据需要选择其他单位制，例如公制。
选择适合你当前设计项目的长度单位，并输入与你想要的单位对应的比例尺，然后单击“确定”。
2. 角度单位：接下来，你需要设置绘图的角度单位。
默认情况下，CAD使用的是角度度数，以度为单位。
你可以选择其他的角度单位，例如弧度或梯度。
选择适合你当前设计项目的角度单位，并单击“确定”。
3. 面积单位：根据需要，你可以设置绘图的面积单位，例如平方英尺或平方米。
在面积设置中，你可以选择一个面积单位，并输入与你想要的单位对应的比例尺。
然后单击“确定”。
4. 其他单位：除了长度、角度和面积之外，你还可以在单位设置中选择其他测量单位，例如质量、速度等。
根据你的设计需求选择适当的单位，并输入与你想要的单位对应的比例尺。
完成后单击“确定”。
设置完绘图单位后，你可以开始进行绘图和设计工作了。
在绘图时，确保你使用正确的单位进行测量和绘制。
如果需要更改绘图单位，可以随时返回单位设置对话框进行修改。
另外，还有一些其他与单位设置相关的技巧可以帮助你更好地使用CAD软件：1. 使用图纸比例：CAD软件提供了图纸比例的设置选项，可以根据实际需求设置绘图的比例尺。
通过设置图纸比例，可以确保绘制的图形与实际尺寸一致。
2. 使用对象属性：CAD软件中的每个绘图对象都有其属性，包括长度、角度和面积等信息。
CAD绘图中的比例与单位设置技巧
CAD绘图中的比例与单位设置技巧在CAD（计算机辅助设计）软件中进行绘图是许多工程师和设计师日常工作中必不可少的一部分。
但是，正确设置比例和单位是确保绘制准确且符合要求的图纸的关键。
本篇文章将为您介绍CAD绘图中的比例与单位设置技巧。
在开始绘图之前，首先需要确定绘制图纸的比例，也称为比例尺。
比例尺可以根据绘图的需要进行选择，常见的比例有1:1、1:2、1:10等。
比例的选择应根据实际工作需求和图纸尺寸来决定。
下面是一些比例选择的指导原则：1. 大型建筑工程：通常选择1:100或1:200的比例尺。
此比例适用于绘制大型建筑物的平面图纸，确保图纸有足够的清晰度和细节。
2. 室内设计：常见的比例尺为1:50、1:20或1:10。
这些比例适用于绘制室内布局、家具安排等图纸，以更准确地反映实际的尺寸和比例。
3. 机械工程：常见的比例尺为1:10、1:5或1:2。
这些比例适用于绘制机械零件的细节和装配图，以确保每个零件的尺寸和布局都符合要求。
选择了适当的比例尺后，接下来需要设置绘图的单位。
单位是用来衡量绘图中长度、面积和体积等尺寸的基本标准。
根据实际需求和行业标准，以下是常见的单位选择：1. 建筑工程：米（m）是常用的长度单位，平方米（㎡）用于面积，立方米（m³）用于体积。
2. 机械工程：毫米（mm）是常用的长度单位，平方毫米（mm²）用于面积，立方毫米（mm³）用于体积。
3. 土木工程：常用的长度单位包括米（m）、千米（km）和厘米（cm），面积和体积单位也根据具体项目需求而变化。
在CAD软件中进行比例和单位的设置是非常简单的。
具体步骤如下：1. 打开CAD软件并创建新的绘图文件。
2. 在菜单栏或工具栏上找到“设置”或“单位设置”选项。
3. 在“单位”选项中选择合适的长度、面积和体积单位。
可以通过下拉菜单选择或手动输入。
4. 在“比例”选项中输入或选择所需的比例尺。
确保选择的比例与绘图需求一致。
CAD绘图中单位设置与转换的方法
CAD绘图中单位设置与转换的方法在CAD绘图中，正确设置和转换单位是非常重要的，它关系到绘图的精度和准确性。
本文将介绍CAD绘图中单位设置与转换的方法，帮助读者更好地使用AE软件进行绘图。
首先，打开AE软件并创建一个新的绘图文件。
在绘图文件中，我们可以通过以下几种方式来设置单位：1. 使用命令行设置单位：在绘图界面的命令行中输入UNITS命令，然后按下回车键。
在弹出的单位设置对话框中，可以选择合适的单位，如英尺、毫米、米等。
选择完单位后，点击确定按钮即可完成单位设置。
2. 使用绘图设置对话框：在绘图界面的菜单栏中点击格式（Format）选项，然后选择绘图设置（Drawing Setup）。
在打开的对话框中，可以看到单位选项，选择合适的单位后，点击确定按钮即可完成单位设置。
3. 使用单位编辑器：在绘图界面的菜单栏中点击格式（Format）选项，然后选择单位编辑器（Unit Editor）。
在打开的单位编辑器中，可以对角度、长度和块插入比例进行详细的设置。
完成设置后，点击应用按钮将设置应用到当前绘图文件中。
一旦单位设置完成，我们可能需要进行单位的转换。
以下是几种常用的单位转换方法：1. 长度单位转换：在AE软件中，使用命令行中的SCALE命令可以进行长度单位的转换。
在命令行中输入SCALE命令，然后按下回车键。
在弹出的对话框中，输入要转换的比例尺，然后点击确定按钮。
之后，选择需要进行转换的对象，点击确定按钮即可完成长度单位的转换。
2. 角度单位转换：在AE软件中，使用命令行中的UNITS命令可以进行角度单位的转换。
在命令行中输入UNITS命令，然后按下回车键。
在弹出的单位设置对话框中，选择合适的角度单位，如度、弧度等。
完成设置后，点击确定按钮即可完成角度单位的转换。
3. 表格单位转换：在AE软件中，我们可以使用表格来进行单位转换。
选择需要进行转换的表格，然后在属性编辑器中找到单位选项。
点击单位选项后，可以选择需要的单位进行转换，如英尺转换为厘米等。
CAD中的尺度和单位设置指南
CAD中的尺度和单位设置指南在CAD软件中，尺度和单位的设置是非常重要的，它们直接影响到设计和绘图的精确度和准确性。
本文将针对CAD中尺度和单位的设置进行指南，帮助读者正确配置CAD软件以满足不同的设计需求。
首先，我们需要了解CAD软件中常用的尺度和单位。
在CAD中，常见的尺度单位有毫米、厘米、米、英寸等，常见的长度单位有mm、cm、m、in等。
根据实际需要，我们可以根据设计要求选择适合的单位。
接下来，让我们看一下如何在CAD软件中设置尺度和单位。
在AutoCAD中，我们可以通过以下步骤进行设置：1. 打开AutoCAD软件，进入绘图界面。
2. 点击左下角的“单位”按钮，弹出“单位设置”对话框。
3. 在“单位设置”对话框中，我们可以设置线性尺度、角度单位、块定义单位、文本高度和样式等。
4. 在“线性尺度”中，我们可以根据需要选择不同的尺度单位，如毫米、厘米、米等。
5. 在“角度单位”中，我们可以选择不同的角度单位，如度、弧度等。
6. 在“块定义单位”中，我们可以设置块的单位，以确保块在不同尺度下的正确显示。
7. 在“文本”选项卡中，我们可以设置文本的高度和样式，以适应不同的绘图要求。
完成上述设置后，我们就可以根据实际需求开始进行绘图和设计工作了。
除了基本的尺度和单位设置外，CAD软件还提供了一些高级的调整选项，可以进一步优化设计过程。
例如，我们可以通过设置不同的图形比例尺来控制绘图的缩放比例，以便在不同的绘图场景下查看和编辑细节。
在AutoCAD中，我们可以通过以下步骤进行缩放比例的设置：1. 点击菜单栏中的“缩放”按钮，选择“窗口”或“比例”选项。
2. 通过拖动鼠标在绘图区域中选择一个特定区域，然后CAD软件会自动将该区域等比例缩放到屏幕上显示。
3. 如果需要设置特定的缩放比例，可以点击菜单栏中的“定额”选项，手动输入所需比例。
以上就是关于CAD软件中尺度和单位设置的指南。
通过正确设置尺度和单位，并合理调整缩放比例，我们可以确保绘图和设计的准确性和精度。
CAD中的尺度设置和换算技巧
CAD中的尺度设置和换算技巧CAD（计算机辅助设计）是一种广泛应用于工程设计和制图的工具。
在CAD中，尺度设置和换算技巧是非常重要的，可以帮助设计师正确地表示和转换现实世界中的尺寸和比例关系。
本文将介绍CAD中的尺度设置和换算技巧，并提供一些建议和实用的应用案例。
一、CAD中的尺度设置在CAD中，尺度设置是指将绘图单位与实际尺寸之间的比例关系确定为固定值。
常用的尺度设置包括实际尺寸、比例尺和绘图比例。
以下是一些常见的尺度设置和其应用示例：1.实际尺寸：在实际尺寸设置中，CAD中的绘图单位与实际尺寸一一对应，例如，1个CAD单位对应1毫米。
这种设置常用于绘制精确尺寸的构造图或零件图。
2.比例尺：比例尺是指CAD单位与实际尺寸之间的比例关系，例如1:50或1:100。
在使用比例尺进行绘图时，CAD中的单位即为实际尺寸的比例尺分数。
比例尺常用于制作建筑平面图、设备布局图等。
3.绘图比例：绘图比例是指绘图时所采用的比例关系，通常表示为1:X的形式。
在绘图时，设计师可以选择适合的绘图比例，以便在指定的绘图空间中绘制出所需的图形。
绘图比例是基于实际尺寸和比例尺进行计算的。
设置尺度时，还需要注意选择合适的单位标准，如英制（英尺、英寸）或公制（米、毫米），这取决于所在的国家或行业的要求。
二、尺度转换技巧在CAD中，有时需要将设计图形从一个尺度转换到另一个尺度。
以下是一些尺度转换的常用技巧：1.标注和测量工具：CAD软件通常提供了多种标注和测量工具，可以方便地测量和标注图形的尺寸。
通过这些工具，可以准确计算出实际尺寸，并在需要时进行转换。
2.比例缩放：比例缩放是将一个图形按照指定的比例进行放大或缩小。
在CAD软件中，可以通过修改比例尺、改变绘图比例或使用缩放命令来实现图形的比例缩放。
3.单位转换：CAD软件通常支持在不同单位之间进行转换，如英制和公制之间的转换。
设计师可以使用单位转换命令或功能来实现单位之间的转换。
CAD中的绘图单位和尺寸标注技巧
CAD中的绘图单位和尺寸标注技巧在CAD软件中，绘图单位和尺寸标注是非常重要的，它们决定了绘图的精度和准确性。
本文将介绍CAD中常用的绘图单位和尺寸标注技巧，希望能对使用CAD进行绘图的读者提供一些帮助。
首先，让我们来了解绘图单位。
在CAD软件中，绘图单位就是用来表示绘图尺寸的单位。
常见的绘图单位有英寸、毫米、厘米等。
选择适合的绘图单位对于绘图的准确性非常重要。
在进行绘图时，可以根据具体需求选择合适的单位。
例如，如果绘制建筑平面图，一般会选择毫米或厘米作为绘图单位，而对于机械图纸，则通常选择英寸作为绘图单位。
在CAD软件中，可以通过设置来选择合适的绘图单位。
其次，让我们来了解尺寸标注技巧。
尺寸标注是在绘图中标注物体的尺寸，以便于准确测量和判断。
在CAD软件中，可以通过一些技巧来标注尺寸。
首先，我们可以使用CAD软件中的尺寸标注工具来标注尺寸。
在绘图时，选择合适的尺寸标注工具，然后点击要标注的线段或物体，CAD软件会自动计算并标注其尺寸。
在标注尺寸时，可以根据需要选择水平、垂直、对角等不同的标注方式。
标注尺寸时要注意清晰、准确，以便于他人阅读和理解。
其次，我们还可以对标注的尺寸进行编辑和调整。
在CAD软件中，可以通过修改标注的文字、箭头的位置等来调整标注尺寸的样式和位置。
有时候，标注的尺寸可能会与其他元素重叠或者不够清晰，这时可以进行相应的调整来解决问题。
此外，还可以使用CAD软件中的尺寸标注样式来自定义尺寸标注的样式。
在CAD软件中，提供了一些默认的尺寸标注样式，用户可以根据需要选择合适的样式或者自定义新的标注样式。
通过调整标注文字的字体、大小、颜色等，可以使尺寸标注更加清晰、美观。
最后，我们还需要注意绘图的精度问题。
在进行绘图时，要尽量提高绘图的精度，以确保绘图的准确性。
在CAD软件中，可以通过设置绘图精度来控制绘图的精度。
一般来说，绘图的精度越高，绘图的准确性就越高，但同时也会增加计算和存储的复杂性。
了解CAD绘图单位和比例尺的设置
了解CAD绘图单位和比例尺的设置在CAD软件中，绘图单位和比例尺是非常重要的设置，它们直接影响着绘图的准确性和成果的质量。
因此，了解如何正确设置CAD绘图单位和比例尺非常关键。
首先，我们先来了解一下CAD中的绘图单位。
在CAD中，有多种不同的绘图单位可供选择，如毫米、厘米、英尺、米等等。
选择合适的绘图单位可以根据绘图的尺寸而定。
对于大尺寸的绘图，如建筑平面图，一般会选择米或英尺作为绘图单位。
而对于小尺寸的绘图，如机械零件图，一般会选择毫米或厘米作为绘图单位。
在进行绘图单位设置时，可以根据实际需要来选择合适的单位。
其次，比例尺是用来表示绘图图纸上的物体尺寸与实际物体尺寸之间的关系的一个比例关系。
比例尺可以是实际比例尺或虚拟比例尺，具体选择哪种比例尺要根据绘图的需求来决定。
在CAD中，一般使用实际比例尺，即图纸上的尺寸与实际物体的尺寸保持一致。
设置比例尺时，可以根据绘图图纸的大小和所对应的实际尺寸来确定。
接下来，我们来看一下如何在CAD中进行绘图单位和比例尺的设置。
在CAD软件中，一般都有一个“单位设置”或“单位设置器”命令，可以通过这个命令设置绘图单位。
在打开CAD软件后，通常会出现一个新建绘图页面，可以选择“单位设置”命令，在弹出的对话框中选择合适的绘图单位。
在设置完成后，可以通过检查绘图页面上的格点或测量一段距离来确保绘图单位设置正确。
设置比例尺时，可以选择“比例尺设置”命令。
在CAD软件中，有多种不同的比例尺可供选择，如1:1、1:10、1:100等等。
根据绘图需求选择合适的比例尺，并在设置完成后确保图纸上的尺寸与实际物体的尺寸保持一致。
在CAD绘图中，绘图单位和比例尺的设置是非常关键的一步。
正确设置绘图单位和比例尺可以确保绘图的准确性和成果的质量。
因此，在进行CAD绘图时，务必要仔细设置绘图单位和比例尺，确保它们与实际物体的尺寸相对应。
只有这样，才能绘制出精确且符合实际的绘图图纸。
综上所述，了解CAD绘图单位和比例尺的设置对于进行CAD绘图非常重要。
CAD中的比例尺与单位设置方法
CAD中的比例尺与单位设置方法在使用CAD软件进行绘图时，正确设置比例尺和单位是非常重要的。
比例尺和单位的设置直接影响到绘图的准确性和精度。
在本教程中，我将为大家介绍CAD中设置比例尺和单位的方法。
首先，我们来讨论比例尺的设置。
比例尺是用来表示绘图尺寸与实际尺寸之间的比例关系的工具。
在CAD软件中，设置比例尺需要先确定所使用的单位，然后根据绘图的要求选择合适的比例尺。
在AutoCAD中，打开绘图界面后，可以通过菜单栏的“格式”选项找到“单位”设置。
在单位设置对话框中，可以选择线性单位、角度单位和文本高度的单位。
线性单位一般选用英制单位（如英尺、英寸）或公制单位（如米、毫米），具体根据实际需要选择。
角度单位根据实际需要选择度、弧度或梯度。
文本高度的单位可以设置为点或毫米。
设置好单位后，我们来讨论比例尺的设置。
比例尺可以通过AutoCAD的“缩放”功能来实现。
在绘图界面中，可以通过鼠标右键点击界面进行缩放操作，也可以通过命令行输入缩放命令（ZOOM）来进行操作。
在缩放时，可以选择“窗口”或“极点”来确定缩放的区域和基点。
在绘图时，根据需要进行缩放操作，使得绘图的尺寸符合实际要求。
在设置比例尺时，还需要考虑绘图的标注尺寸。
标注尺寸是指绘图中的文字、线条等对象在绘图中的实际长度。
在AutoCAD中，可以通过命令行输入标注尺寸的比例尺命令（DIMALSCALE）来设置标注尺寸的比例关系。
比如，设置为1表示标注尺寸与实际尺寸相等，1:2表示标注尺寸为实际尺寸的一半。
除了比例尺的设置，CAD软件中还有一些其他与单位相关的功能需要注意。
比如，绘图中使用的字体的高度需要与单位的设置相匹配。
在AutoCAD中，可以通过菜单栏的“格式”选项找到“字体”设置，选择合适的字体和字号。
同时，还需要注意选择合适的线宽和线型，使得绘图的可读性和清晰度良好。
最后，还需要特别注意绘图时参考图纸上的已有尺寸。
在绘图前，可以先测量实际图纸上的尺寸，然后根据比例尺的要求进行计算和校验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
书山有路勤为径，学海无涯苦作舟
CAD 绘图单位教程
1.命令格式
命令行：Units/Ddunits
菜单：[格式]→[单位]
DDUNITS 命令可以设置长度单位和角度单位的制式、精度。
一般地，用中望CAD2010 绘图使用实际尺寸(1:1)，然后在打印
出图时，设置比例因子，在开始绘图前，需要弄清绘图单位和实际单位之间的关系。
例如，你可以规定一个线性单位代表一寸，一尺，一米或一公里，另外，你也可以规定程序的角度测量方式，对于线性单位和角度单位，你都可以设定显示数值精度，例如，显示小数的位数，精度设置仅影响距离、角度和坐标的“显示”，中望CAD2010 总是用浮点精度
存储距离、角度和坐标。
2.操作步骤
执行DDUNITS 命令后，系统将弹出如图2-13 所示的图形单位
设置对话框。
对话框的主要内容如图2-13 所示。
设置长度和角度单位制式
三维教程长度类型如表2-2 所示。
表2-2.长度单位表示形式
单位类型
精度
举例
单位含义
科学
0.00E+01
1.08E+05。
