微波考试题

微波考试题1.微波通常是指波长在1～0.001米之间，频率在300MHz ～300GHz Hz之间的电磁波。

按我国标准，家用微波炉所用微波频率为2450兆赫兹。

“蓝牙”使用的微波频段在2.4GHz附近。

工业加热用微波频率为900兆赫兹。

2.微带线中传输的工作主模不是真正的TEM波，而是准TEM波，这种模式的主要特点是Hz和Ez都不为零，未加屏蔽时，其损耗包括介质损耗、欧姆损耗和辐射损耗三部分。

3.微波系统的负载发生全反射时，负载的反射系数为1，从信号源输入的有效功率全部从负载反射回来，此时，从信号源输出端参考面看向负载，参考面上的回波损耗RL＝0 dB。

4.传输线上若导波波长为λg，则传输线上相隔λg/4的点，其阻抗呈倒数，相隔λg/2的点，其阻抗相等。

5.N口微波网络散射矩阵[S ii]的元素S ii的物理意义为：i口接电源，其余端口接匹配负载时i口的电压反射系数，元素S ij的物理意义为：j口接电源，其余端口接匹配负载时，从j口到i口的电压传输系数。

6.任何均匀传输系统传播的电磁波可分为三种，其中波导不能传输的波型为TEM波。

7.圆柱形波导中还有一种与矩形波导中不同形式的模式简并现象，称为极化简并。

8.写出两种常见的微波双口网络：放大器、滤波器；两种常见的微波单口网络：负载、信号源。

9.从物理概念上分，模式激励可分为电场激励和磁场激励；常见的模式激励装置有探针激励装置、耦合环激励装置、孔/缝激励装置和直接耦合装置。

10. 同轴线的内导体半径为a ，外导体的内半径为b ，内外导体之间填充有介质（?，μ），则同轴线上单位长度的电容为)a /b ln(C πε2=单位长度的电感为)a /b ln(L πμ2=同轴线的特性阻抗为πεμ20)a /b ln(Z =若该同轴线拟用于宽带微弱微波信号的传送，b 与a 之比应为3.59 若该同轴线拟用于窄带大功率微波信号的传送，b 与a 之比应为 1.65 ；实际工程中为兼顾这两种情况，通常的同轴线特性阻抗为 50 欧。

微波技术基础期末试题与答案(一)

《微波技术基础》期末试题一与参考答案一、选择填空题（每题 3 分，共30 分）1.下面哪种应用未使用微波（第一章）b（a）雷达（b）调频（FM）广播（c）GSM 移动通信（d）GPS 卫星定位2.长度1m，传输900MHz 信号的传输线是（第二章）b（a）长线和集中参数电路（b）长线和分布参数电路（c）短线和集中参数电路（d）短线和分布参数电路3.下面哪种传输线不能传输TEM 模（第三章）b（a）同轴线（b）矩形波导（c）带状线（d）平行双线4.当矩形波导工作在TE10 模时，下面哪个缝不会影响波的传输（第三章）b5.圆波导中的TE11模横截面的场分布为（第三章）b（a）（b）（c）6.均匀无耗传输线的工作状态有三种，分别为行波、驻波和行驻波。

（第二章）Z L 0L 7.耦合微带线中奇模激励的对称面是电壁，偶模激励的对称面是磁壁。

（第三章）8.表征微波网络的主要工作参量有阻抗参量、导纳参量、传输参量、散射参量和转移参量。

9.衰减器有吸收衰减器、截止衰减器和极化衰减器三种。

10.微波谐振器基本参量有谐振波长、固有品质因数和等效电导衰减器三种。

二、传输线理论工作状态（7 分）（第二章）在特性阻抗Z 0=200Ω的传输线上，测得电压驻波比ρ=2，终端为电压波节点，传输线上电压最大值 U max =10V ，求终端反射系数、负载阻抗和负载上消耗的功率。

解： Γ = ρ -1 = 12ρ +1 3由于终端为电压波节点，因此Γ =- 123由Γ =Z L - Z 0= - 12+ Z 3 可得，Z L =100Ω 负载吸收功率为P 2Z 0 ρ三、Smith 圆图（10 分）（第二章）已知传输线特性阻抗Z 0=75Ω，负载阻抗Z L =75+j100Ω，工作频率为 900MHz ，线长l =0.1m ，试用Smith 圆图求距负载最近的电压波腹点与负载的距离和传输线的输入阻抗Z 0Z L解：由工作频率为900 MHz，可得λ=1 m 3而线长为l=0.3λ1.计算归一化负载阻抗ZL=ZLZ= 1+j1.33在阻抗圆图上找到 A 点。

电子科技大学研究生微波工程试题

电⼦科技⼤学研究⽣微波⼯程试题电⼦科技⼤学研究⽣试卷(考试时间：⾄，共120分钟)课程名称微波⼯程教师学时 50 学分 2.5 教学⽅式课堂教学考核⽇期年⽉⽇成绩考核⽅式：__________(学⽣填写)⼀、填空（每空格1分，共36分）(1) 常规空波导中传输的TE 波称为_________波，TM 波称为_________波，它们的相速与光速的关系是______p v c ，称为_________波。

(2) c k 称为_________波数，波的传播条件是_____c k k ，_____c f f 。

(3) 若传输线上⽆反射波存在，则传输线⼯作于______状态，此时反射系数满⾜______；若反射波等于⼊射波，则⼯作于______状态，此时反射系数满⾜______；当01L 时，传输线⼯作于_______状态。

(4) 在E ⾯分⽀波导中，若微波功率从分⽀端（3⼝）输⼊，则在1⼝与2⼝将_______输出；在H ⾯分⽀波导中，若微波功率从1⼝与2⼝等幅反相输⼊，则从分⽀端（3⼝）将_________输出。

(5) 纵向磁场铁氧体微波元件利⽤的是铁氧体的_______效应，⽽利⽤_______效应做成的微波元件则称为横向磁场铁氧体微波元件。

(6) 传输系统的正常⾊散特性是指______________，异常⾊散特性是指________________，⽆⾊散特性是指_______________，微波传输系统的种类⼀般可以分为：______________，_____________________，__________________________。

(7) ⾏波管中电⼦向⾼频场交出能量的条件是：______________________________________，⽽回旋管此条件为：__________________________________________________________。

微波技术2007-8考题A参考答案(可编辑修改word版)

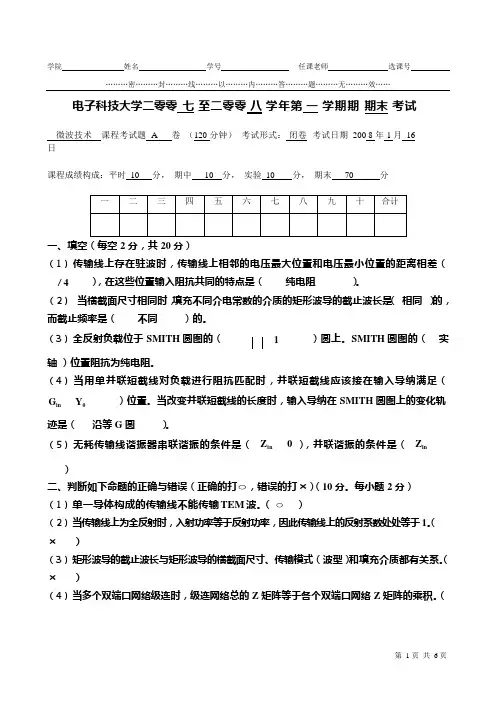

………密………封………线………以………内………答………题………无………效……电子科技大学二零零七至二零零八学年第一学期期期末考试微波技术课程考试题 A 卷（120 分钟）考试形式：闭卷考试日期200 8 年 1 月 16日课程成绩构成：平时 10 分，期中10 分，实验 10 分，期末70 分一二三四五六七八九十合计一、填空（每空2 分，共20 分）（1）传输线上存在驻波时，传输线上相邻的电压最大位置和电压最小位置的距离相差（/ 4 ），在这些位置输入阻抗共同的特点是（纯电阻）。

（2）当横截面尺寸相同时，填充不同介电常数的介质的矩形波导的截止波长是（相同）的，而截止频率是（不同）的。

（3）全反射负载位于SMITH 圆图的（1）圆上。

SMITH 圆图的（实轴）位置阻抗为纯电阻。

（4）当用单并联短截线对负载进行阻抗匹配时，并联短截线应该接在输入导纳满足（Gin Y）位置。

当改变并联短截线的长度时，输入导纳在SMITH 圆图上的变化轨迹是（沿等G 圆）。

（5）无耗传输线谐振器串联谐振的条件是（Z in 0），并联谐振的条件是（Z in）二、判断如下命题的正确与错误（正确的打○，错误的打×）（10 分。

每小题2 分）（1）单一导体构成的传输线不能传输TEM 波。

（○）（2）当传输线上为全反射时，入射功率等于反射功率，因此传输线上的反射系数处处等于1。

（×）（3）矩形波导的截止波长与矩形波导的横截面尺寸、传输模式（波型）和填充介质都有关系。

（×）（4）当多个双端口网络级连时，级连网络总的Z 矩阵等于各个双端口网络Z 矩阵的乘积。

（………密………封………线………以………内………答………题………无………效……×）（5）当输入阻抗为纯电阻时，传输线上也可能存在反射。

（○）三、如图所示的电路，其中传输线特征阻抗为Z0=50 欧姆，负载阻抗Z L=50+j50，按要求在SMITH 圆图上完成作图（20 分）（1）在圆图上标出归一负载阻抗的位置。
