风电闭锁、瓦斯电闭锁管理制度

风电闭锁、瓦斯电闭锁管理制度
风电闭锁管理制度是针对风力发电设备的安全管理措施的一种制度规定。

瓦斯电闭锁管理制度则是针对瓦斯发电设备的安全管理措施的一种制度规定。

这两种管理制度都是为了保证风力发电设备和瓦斯发电设备的安全运行而制定的。

风电闭锁系统是一种自动化控制系统，它可以监测风力发电设备的运行状况，并在设备出现异常情况时自动切断电源，保证设备和人员的安全。

瓦斯电闭锁系统也是类似的一种自动化控制系统，可以监测瓦斯发电设备的运行状况，并在设备发生故障或异常时自动切断电源，防止火灾或爆炸事故的发生。

这些闭锁管理制度通常包括以下内容：设备的闭锁原则和要求、闭锁操作流程、闭锁设备和设备的检修维护、闭锁设备的安全检查和评估、闭锁记录和报告的管理等。

制度的实施需要有专门的人员负责设备的闭锁操作和维护，并进行相关的培训和考核。

通过实施风电闭锁管理制度和瓦斯电闭锁管理制度，可以有效地提高设备的运行安全性，并降低事故发生的风险，保护设备和人员的安全。

第 1 页共 1 页。

风电、瓦斯电闭锁试验措施

风电、瓦斯电闭锁试验措施根据《煤矿安全全规程》及《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029—2007）的要求，每隔十天必须用标准气体和空气样按使用说明书的要求对甲烷传感器调校一次；除甲烷以外的其他气体监控仪器应每隔十天采用空气样和标准气样进行调校；每十天必须对甲烷超限断电闭锁和甲烷风电闭锁功能进行测试。

为了进一步保证甲烷超限断电停风断电功能准确可靠、甲烷和一氧化碳传感器调校期间的安全，特制定本措施。

一、试验时间：以风电、瓦斯电闭锁试验通知时间为准。

二、试验地点：以风电、瓦斯电闭锁试验通知地点为准。

三、试验人员：监测监控测试人员、相关区队电工、现场安监人员、现场瓦检人员等。

四、井下风电瓦斯电闭锁试验安全措施：（1）做风电瓦斯电闭锁试验期间，各工作面不能做漏电试验。

（2）监控人员进行汇报矿调度监控中心，矿调度室同意后，监控人员现场用2%标准气体做瓦斯电闭锁试验，矿调度室做好相关记录。

（3）做风电瓦斯电闭锁试验时，设备必须确保完好无损，性能可靠，接线必须符合相关规定。

（4）做风电瓦斯电闭锁试验时，现场做试验人员必须与监测中心值班人员保持联系，确保现场的风电瓦斯电闭锁试验正常可靠；当闭锁试验不能实现断电功能时，现场进行处理整改。

（5）做风电瓦斯电闭锁试验期间，严禁放炮、严禁绞车及皮带运输、严禁采掘机械割煤等生产活动。

（6）每个工作面试验完成后，现场相关区队电工应当按照相关规定立即向做过试验的工作面送风送电，保证各掘进工作面通风，动力电源运转正常，正常以后方可做下一个工作面的风电瓦斯电闭锁试验。

（7）各工作面的电工必须在配电点等候，只有在局扇供电和动力供电恢复正常运转后方可离开。

（8）新开工作面必须完善瓦斯电闭锁装置；在启用局扇前，必须完善风电闭锁装置。

（9）监测监控试验员必须将试验结果作好记录，参加试验人员必须在记录结果上签字备查。

（10）对不按要求参加风电、瓦斯电闭锁试验的单位和个人按照矿相关规定执行。

风电、瓦斯电闭锁试验措施

风电、瓦斯电闭锁试验措施根据〈〈煤矿安全全规程》及〈〈煤矿安全监控系统及检测仪器使用管理规范》(AQ1029—2007)的要求，每隔十天必须用标准气体和空气样按使用说明书的要求对甲烷传感器调校一次；除甲烷以外的其他气体监控仪器应每隔十天采用空气样和标准气样进行调校；每十天必须对甲烷超限断电闭锁和甲烷风电闭锁功能进行测试。

为保证甲烷超限断电停风断电功能准确可靠、甲烷和一氧化碳传感器调校期间的安全，特制定本措施。

一、试验时间：以风电、瓦斯电闭锁试验通知时间为准。

二、试验地点：以风电、瓦斯电闭锁试验通知地点为准。

三、试验人员：监测监控测试人员、相关区队电工、现场安监人员、现场瓦检人员等。

四、井下风电瓦斯电闭锁试验安全措施：(1) 做风电瓦斯电闭锁试验期间，各工作面不能做漏电试验。

(2) 监控人员汇报矿调度监控中心，矿调度室同意后，监控人员现场用2%标准气体做瓦斯电闭锁试验，矿调度室做好相关记录。

(3) 做风电瓦斯电闭锁试验时，设备必须完好，性能可靠，接线必须符合相关规定。

(4) 做风电瓦斯电闭锁试验时，现场做试验人员必须与监测中心值班人员保持联系，确保现场的风电瓦斯电闭锁试验正常可靠；当闭锁试验不能实现断电功能时，现场进行处理整改。

(5) 做风电瓦斯电闭锁试验期间，严禁放炮、严禁绞车及皮带运输、严禁采掘机械割煤等生产活动。

(6) 每个工作面试验完成后，现场相关区队电工应按规定立即向做过试验的工作面送风送电，保证各掘进工作面通风，动力电源运行正常，正常以后方可做下一个工作面的风电瓦斯电闭锁试验。

(7) 各工作面的电工必须在配电点等候，只有在局扇供电和动力供电恢复正常运行后方可离开。

(8) 新开工作面必须完善瓦斯电闭锁装置；在启用局扇前，必须完善风电闭锁装置。

(9) 监测监控试验员必须将试验结果作好记录，参加试验人员必须在记录结果上签字备查。

(10) 对不按要求参加风电、瓦斯电闭锁试验的单位和个人按照矿相关规定执行。

风电、瓦斯电闭锁试验管理制度

风电、瓦斯电闭锁试验管理制度为保证矿井安全生产，根据《煤矿安全规程》及其他相关规定中“每7天必须对风电、瓦斯超限断电功能和每天对局部通风机自动切换进行测试”的要求，结合矿井生产实际情况，特制定本管理制度。

一、成立风电、瓦斯电闭锁试验指挥领导小组，组长由总工程师和机电副总矿长，副组长由通风科长、生产队长、机运区长担任，成员由通防科主要负责人、机电科主要负责人、调度室监控队长、安监科主要负责人、调度室主要负责人组成。

二、试验时间：根据大土河矿业投资有限公司有关规定并结合本矿生产情况，风电、瓦斯电闭锁实验定于每周六下午15：30-17：30 进行。

三、试验地点：井下各采掘工作面进、回风流瓦斯传感器悬挂地点，井下有特殊要求需进行瓦斯超限闭锁的地点，井下局部通风机安装地点。

四、参加实验人员：监控队维护人员1 人、通风科、机电科各一人1人，安监科现场安监员。

五、每周日下午试验前半小时，由监测中心值班人员向调度室，并做好试验记录的准备工作。

六、参加试验人员每周六下午14：30 在井口集合，在15：30前到达各自试验地点并向调度室汇报，听从调度安排。

七、试验人员接到调度通知后，才能进行风电、瓦斯电闭锁试验，风电闭锁由机电科参加试验人员进行试验，瓦斯电闭锁由调度室监测人员进行试验，安监员负责监督试验过程和结果。

八、进行风电、瓦斯电闭锁试验时，供电系统和通风系统必须正常，设备必须完好且性能可靠。

九、各工作面电工必须在试验期间认真观察每次试验时被控开关是否能正常闭锁，并及时恢复供电，以免影响下一个试验点的闭锁试验，在本工作面全部试验完成且试验结果正常的情况下，征得调度室同意方可离开。

十、风电、瓦斯电闭锁试验期间，各工作面严禁放炮、严禁进行提升运输及皮带运输、严禁放炮等生产活动。

十一、每个工作面试验完成后，现场试验人员应立即恢复该工作面的正常供风、供电，待供风、供电正常后，方可进行下一地点的试验。

十二、通防科、机电科必须做好试验记录，监测中心在各试验地点进行试验时，必须认真观察各被控开关的馈电状态并做好记录，并记录好试验人员以备检查。

风电、瓦斯电闭锁试验[1]

瓦斯传感器管理制度为加强瓦斯传感器的管理，提高瓦斯传感器的灵敏度、准确度、可靠性，特制定标校制度。

一、设置位置除按《煤矿安全规程》要求设置传感器外，每个采区回风巷必须设置瓦斯传感器及一氧化碳传感器，回风立井必须设置瓦斯传感器、负压传感器、风速传感器，进行局部通风的工作面及暂时停止生产的采煤工作面必须按要求使用瓦斯传感器。

掘进工作面迎头、采煤工作面上隅角设置便携式瓦斯检查仪（由生产队组设置管理）。

二、瓦斯传感器调校1、标校时配置的甲烷校准气样必须选用纯度不得低于99.9%。

2、校准气样浓度不得低于2.0%。

3、每隔7天必须使用校准气样的空气样按要求对瓦斯传感器调校一次。

调校时应集中在1-2天内必须对全矿的所有瓦斯传感器调校完毕。

4、调校时，使用空气样调校零点，零点显示值为零。

5、允入校准气样（流量严格控制在200ml/min）后，瓦斯传感器的显示值不得大于或小于校准气样浓度的0.08%。

否则，将视为调校失败，重新调校。

6、当传感器或线路的问题，致使数据传输错误或者数据传不上来时，待查明原因，处理完毕后。

要重新调校。

7、其余按有关规定执行。

风电闭锁、瓦斯电闭锁管理制度1、井下每一掘进、开拓工作面，必须装设瓦斯电闭锁和风电闭锁装置。

2、井下每一回采工作面必须装设瓦斯电闭锁装置，采煤工作面用串联通风时，被串工作面的进风巷必须装设甲烷传感器，且当其浓度超过0.5%时，必须切断被串工作面全部非本质安全型电源。

3、井下每一回采、掘进、开拓工作面必须在距工作地点5m 内和回风流距出口15m内各安装一台甲烷传感器。

4、掘进工作面采用串联通风时，必须在被串掘进工作面的局部通风机前设甲烷传感器，其报警点、断电点均为≥0.5%，复电点＜0.5%，断电范围为被串工作面全部非本质安全型电器设备电源。

5、井下每一采、掘、开工作面的断电装置必须控制其工作面的总开关，并且断电装置的电源必须取自被控制开关的电源侧，严禁接在被控开关的负荷侧。

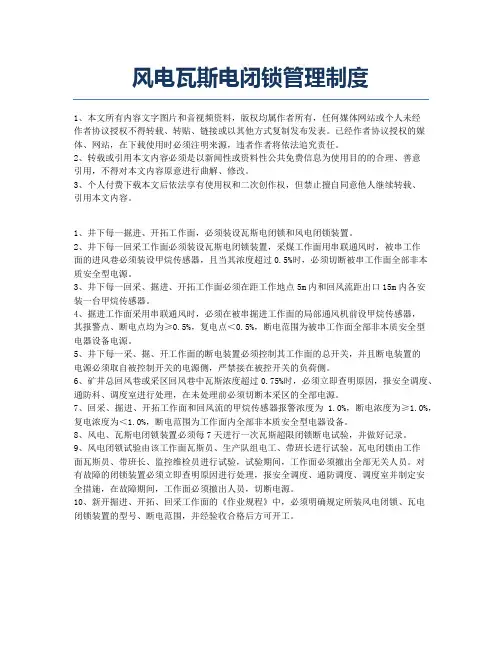

风电瓦斯电闭锁管理制度.docx

风电瓦斯电闭锁管理制度1、本文所有内容文字图片和音视频资料，版权均属作者所有，任何媒体网站或个人未经作者协议授权不得转载、转贴、链接或以其他方式复制发布发表。

已经作者协议授权的媒体、网站，在下载使用时必须注明来源，违者作者将依法追究责任。

2、转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目的的合理、善意引用，不得对本文内容原意进行曲解、修改。

3、个人付费下载本文后依法享有使用权和二次创作权，但禁止擅自同意他人继续转载、引用本文内容。

1、井下每一掘进、开拓工作面，必须装设瓦斯电闭锁和风电闭锁装置。

3、井下每一回采、掘进、开拓工作面必须在距工作地点5m内和回风流距出口15m内各安装一台甲烷传感器。

6、矿井总回风巷或采区回风巷中瓦斯浓度超过0.75%时，必须立即查明原因，报安全调度、通防科、调度室进行处理，在未处理前必须切断本采区的全部电源。

7、回采、掘进、开拓工作面和回风流的甲烷传感器报警浓度为 1.0%，断电浓度为≥1.0%，复电浓度为＜1.0%，断电范围为工作面内全部非本质安全型电器设备。

8、风电、瓦斯电闭锁装置必须每7天进行一次瓦斯超限闭锁断电试验，并做好记录。

9、风电闭锁试验由该工作面瓦斯员、生产队组电工、带班长进行试验。

瓦电闭锁由工作面瓦斯员、带班长、监控维检员进行试验，试验期间，工作面必须撤出全部无关人员。

风电闭锁、瓦斯电闭锁管理制度

风电闭锁、瓦斯电闭锁管理制度风电闭锁、瓦斯电闭锁是一种非常重要的安全管理措施，可以有效地预防和控制风电和瓦斯发电过程中的安全事故。

风电闭锁、瓦斯电闭锁管理制度是指在风电和瓦斯发电过程中对闭锁控制进行管理的一套制度和规范。

本文将从以下几个方面来介绍风电闭锁、瓦斯电闭锁管理制度。

一、风电闭锁、瓦斯电闭锁管理制度的背景和意义风电和瓦斯发电过程中存在着各种各样的危险和风险，如火灾、瓦斯泄漏、电气事故等。

风电闭锁、瓦斯电闭锁是一种管理措施，可以有效地预防和控制这些安全事故的发生。

风电闭锁、瓦斯电闭锁管理制度的制定和实施对于保障风电和瓦斯发电过程中的安全非常重要。

二、风电闭锁、瓦斯电闭锁的原理和要点1. 风电闭锁的原理和要点：风电闭锁主要是通过电气控制系统来实现的，其原理是利用闭锁装置将风力发电机、变压器、电缆等电气设备与主控室进行电气隔离，从而实现对风电设备和电源的隔离和断电控制。

风电闭锁的要点包括：- 确定闭锁设备的安装位置和布置- 设定监控参数和报警规则- 制定闭锁操作规程- 做好维护和检修工作- 建立闭锁数据记录和管理2. 瓦斯电闭锁的原理和要点：瓦斯电闭锁主要是通过瓦斯浓度监测仪和控制系统来实现的，其原理是测量瓦斯浓度并根据设定的报警值进行控制，当瓦斯浓度超过设定值时，闭锁系统将自动切断电源，防止瓦斯爆炸。

瓦斯电闭锁的要点包括：- 确定闭锁设备的安装位置和布置- 设定瓦斯浓度报警值和闭锁动作规则- 制定闭锁操作规程- 做好瓦斯监测仪的维护和校准- 建立闭锁数据记录和管理三、风电闭锁、瓦斯电闭锁管理制度的制定和实施1. 制定风电闭锁、瓦斯电闭锁管理制度的必要性和目的：- 提高风电和瓦斯发电过程中的安全性和可靠性- 防止事故的发生，减少损失- 规范闭锁操作和管理流程- 保障操作人员的安全和健康2. 风电闭锁、瓦斯电闭锁管理制度的内容：风电闭锁、瓦斯电闭锁管理制度一般包括以下内容：- 制定闭锁装置的安装标准和要求- 设定监控参数和报警规则- 制定闭锁操作规程和操作顺序- 制定闭锁装置的维护和检修措施- 设立闭锁装置的培训和考核制度- 建立闭锁数据记录和管理体系- 制定闭锁装置的应急预案和处置措施3. 风电闭锁、瓦斯电闭锁管理制度的实施方法：- 建立闭锁管理机构，明确闭锁管理的责任和权限- 提供闭锁操作人员的培训和技能提升- 定期检查和维护闭锁装置的状态和性能- 建立闭锁数据的自动采集和记录系统- 定期组织闭锁操作人员的考核和培训- 针对闭锁装置培训和考核过程中的问题进行改进和完善四、风电闭锁、瓦斯电闭锁管理制度的效果和问题风电闭锁、瓦斯电闭锁管理制度的实施可以有效地提高风电和瓦斯发电过程中的安全性和可靠性，减少事故的发生。

煤矿风电瓦斯电闭锁电气原理

掘进工作面的风电闭锁和瓦斯电闭锁
一、掘进工作面情况介绍
为了形成回采工作面，需要掘进一条进风巷和一条回风巷。在掘进过程中，由于还没有形成回风，掘进工作面的空气比较污浊，氧气浓度较低，工作人员呼吸不到新鲜空气。特别是在掘进过程中会产生大量的瓦斯，不及时冲淡，容易引起瓦斯爆炸，危及井下安全。所以，必须采用局部扇风机向掘进工作面送风。
掘进工作面简图
煤层
煤层
局扇
大巷
掘进机械
二、掘进工作面对风电闭锁和瓦斯电闭锁的要求
《煤矿安全规程》规定: 在沼气喷出区域、高沼气矿井、煤（岩）与沼气突出矿井中，所有掘进工作面的局部扇风机都应采用三专（专用变压器、专用开关、专用线路）供电，保证局部扇风机可靠运转。使用局部扇风机供风的地点必须实行两闭锁（风电闭锁、瓦斯电闭锁）设施。
接线方法如下: 首先将局扇开关的2和9连接起来；再将局扇开关的13和掘进开关的空接线柱连接起来，局扇开关的地PE和掘进开关的2 号接线柱连接起来；掘进开关的9号接线柱接在甲烷断电仪的一对常开触点K1上；最后将掘进开关的空接线柱与甲烷断电仪的一对常开触点K2连接起来。
这样，当甲烷断电仪接上电源,K1和K2闭合，以及局扇开关合闸，QV3闭合后，才能接通掘进开关的控制回路，掘进开关才能送电。
对风电闭锁和瓦斯电闭锁的要求如下:
1.局部扇风机启动, 等掘进工作面风量符合要求后, 才可向供风区域的电器设备送电。
2.停开掘进工作面的电器设备不影响局扇的正常运转。
3.局部扇风机停止运转时, 应立即切断掘进工作面中电器设备的电源。
4.正常工作中, 当掘进工作面的瓦斯浓度超限时（1.5%）, 应切断工作面的电器设备的电源, 而局部扇风机仍应正常运转。

风电瓦斯闭锁说明书

风电瓦斯闭锁说明书风电瓦斯闭锁说明书风电瓦斯闭锁说明书风电瓦斯闭锁说明书1. 系统功能1）掘进工作面甲烷浓度达到或超过1.0%CH4时，声光报警；掘进工作面甲烷浓度达到或超过1.5%CH4时，切断掘进巷道内全部非本质安全型电气设备的电源并闭锁；当掘进工作面甲烷浓度低于1.0%CH4时，自动解锁；2）当掘进工作面回风流中的甲烷浓度达到或超过1.0%CH4时，声光报警，同时切断掘进巷道内全部非本质安全型电气设备的电源并闭锁；当掘进工作面回风流中的甲烷浓度低于1.0%CH4时，自动解锁；3）被串掘进工作面入风流中甲烷浓度达到或超过0.5%CH4时，声光报警，同时切断被串掘进巷道内全部非本质安全型电气设备的电源并闭锁；当被串掘进工作面入风流中甲烷浓度低于0.5%CH4时，自动解锁；4）局部通风机停止运转或风筒风量低于规定值时，声光报警，同时切断供风区域的全部非本质安全型电气设备的电源并闭锁；当局部通风机或风筒恢复正常工作时，自动解锁；5）局部通风机停止运转，掘进工作面或回风流中甲烷浓度大于3.0%CH4时，应对局部通风机进行闭锁使之不能起动，只有通过密码操作软件或使用专用工具方可人工解锁；当掘进工作面或回风流中甲烷浓度低于1.5%CH4时，自动解锁。

6）与闭锁控制有关的设备（含分站、电源、甲烷传感器、断电控制器等）故障或断电时，切断该设备所监控区域的全部非本质安全型电气设备的电源并闭锁。

与闭锁控制有关的设备接通电源1min内，应继续闭锁该设备所监控区域的全部非本质安全型电气设备的电源。

当与闭锁控制有关的设备工作正常并稳定运行后，自动解锁。

严禁对局部通风机进行故障闭锁控制。

2.调试步骤（无上位机的情况下）风电瓦斯闭锁试验方法甲烷、风、电闭锁试验按下列方法进行测试：甲烷、风、电闭锁试验按下列方法进行测试（2路近程和6路远程在常闭情况下测量）：(1) 1号输入口：接高低浓度甲烷传感器T1，监测掘进工作面瓦斯； (2) 2号输入口：接高低浓度甲烷传感器T2，监测掘进工作回风流中瓦斯，(3) 3号输入口：接高低浓度甲烷传感器T3，监测被串掘进工作面入风流中瓦斯，(4) 4号输入口：接设备开停传感器KT1，监测局部通风机开停； (5) 5号输入口：接设备开停传感器KT2，监测局部通风机开停； (6) 6 号输入口：接风筒风量开关传感器KT3，监测风筒风量； (7) 1号控制口：KZ1接断电器DDQ1，控制掘进巷道内全部非本质安全型电气设备的电源；(8) 2号控制口：KZ2接断电器DDQ2，控制被串掘进巷道内全部非本质安全型电气设备的电源；(9) 3号控制口：KZ3接断电器DDQ3，控制供风区域的全部非本质安全型电气设备的电源；(10) 4号控制口：KZ4接断电器DDQ4，控制局部通风机； (11) 5号控制口：KZ5接声光报警器，控制声光报警。

风电、瓦电闭锁试验操作流程及安全措施标准版本

文件编号：RHD-QB-K2678 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX风电、瓦电闭锁试验操作流程及安全措施标准版本风电、瓦电闭锁试验操作流程及安全措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

一、风电闭锁试验操作流程1、由安监科人员向调度中心汇报井下某掘进工作面现在测试风电闭锁试验，请向上级有关部门汇报。

2、安监科人员接到调度中心命令后向监控维护工发出口令，现在可以测试风电闭锁试验。

3、现在开始测试局部通风机（风机设备开停断电试验），首先关掉局部通风机电源，观察工作面电气设备是否停止断电；如果工作面电气设备断电则为合格；否则为不合格，查找原因，继续试验，直至合格为止。

4、风电闭锁试验实操完毕。

请领导指示！二、风电闭锁试验安全措施1）参加试验人员必须携带便携式自动检测报警仪；2）试验之前必须检查支柱完好情况，确认完好后方可测试；3）必须检查断电区域内通风情况，确认符合规定时方可进行。

三、瓦电闭锁试验操作流程1、由安监科人员向调度中心汇报井下某掘进工作面现在测试瓦斯超限闭锁试验，请向上级有关部门汇报。

2、安监科人员接到调度中心命令后向监控维护工发出口令，现在可以测试瓦斯超限闭锁试验。

3、现在开始测试瓦斯超限闭锁，用传感器的控制器将传感器数值调整到大于断电值，观察工作面电气设备是否断电；如果工作面电气设备断电则为合格；否则为不合格，查找原因，继续试验，直至合格为止。

4、瓦斯超限闭锁试验实操完毕。

请领导指示！四、瓦斯超限闭锁试验安全措施1）参加试验人员必须携带便携式自动检测报警仪；2）试验之前必须检查支柱完好情况，确认完好后方可测试；3）必须检查断电区域内通风情况，确认符合规定时方可进行；4）做瓦斯断电试验时，必须保证断电试验区域内巷道中的瓦斯在不超限的前提下进行，当断电试验区域瓦斯超限时，严禁做断电试验。

风电瓦斯电闭锁管理制度(4篇)

风电瓦斯电闭锁管理制度第一章总则第一条为了规范风电瓦斯电闭锁管理，确保风电瓦斯电闭锁操作的安全和有效，提高风电瓦斯作业的质量和效率，根据相关法律、法规以及文件的规定，制定本制度。

第二章适用范围第二条本制度适用于风电瓦斯电闭锁管理。

第三章电闭锁管理要求第三条电闭锁管理应遵循以下原则：1. 统一管理：由专人负责对电闭锁系统进行管理。

2. 安全可靠：电闭锁系统应保证操作的安全可靠。

3. 灵活高效：电闭锁系统应具备较高的灵活性和工作效率。

4. 完整完善：电闭锁系统应具备完整完善的功能。

第四章电闭锁管理组织机构第四条电闭锁管理组织机构包括：1. 电闭锁管理部门：负责电闭锁系统的日常管理和维护。

2. 安全管理部门：负责对电闭锁系统的安全管理和监督。

第五章电闭锁管理流程第五条电闭锁管理流程包括以下步骤：1. 申请：作业人员向电闭锁管理部门提交申请。

2. 审核：电闭锁管理部门对申请进行审核。

3. 批准：电闭锁管理部门根据审核结果对申请进行批准或驳回。

4. 操作：在获得批准后，作业人员进行电闭锁操作。

5. 检查：电闭锁管理部门对电闭锁操作进行检查。

6. 解除闭锁：在完成作业后，作业人员向电闭锁管理部门申请解除闭锁。

7. 审核解除：电闭锁管理部门对解除申请进行审核。

8. 批准解除：电闭锁管理部门根据审核结果对解除申请进行批准或驳回。

第六章电闭锁管理责任第六条电闭锁操作人员应按照操作规程进行操作，并对操作结果负责。

第七章电闭锁管理措施第七条电闭锁管理应采取以下措施：1. 建立与作业任务相适应的电闭锁操作规程。

2. 定期对电闭锁系统进行维护和检修。

3. 对电闭锁操作人员进行培训和考核，确保其具备相应的技能和知识。

4. 对电闭锁系统进行定期的安全检查和监测。

5. 建立电闭锁操作记录和档案。

第八章电闭锁违规行为处理第八条对于违反本制度的行为，将按照有关规定进行处理。

第九章附则第九条本制度解释权归电闭锁管理部门所有。

第十条本制度自颁布之日起实施。

掘进工作面的风电闭锁和瓦斯电闭锁

掘进工作面的风电闭锁和瓦斯电闭锁一、掘进工作面情况介绍为了形成回采工作面，需要掘进一条进风巷和一条回风巷。

在掘进过程中，由于还没有形成回风，掘进工作面的空气比较污浊，氧气浓度较低，工作人员呼吸不到新鲜空气。

特别是在掘进过程中会产生大量的瓦斯，不及时冲淡，容易引起瓦斯爆炸，危及井下安全。

所以，必须采用局部扇风机向掘进工作面送风。

二、掘进工作面对风电闭锁和瓦斯电闭锁的要求《煤矿安全规程》规定：在沼气喷出区域、高沼气矿井、煤（岩）与沼气突出矿井中，所有掘进工作面的局部扇风机都应采用三专（专用变压器、专用开关、专用线路）供电，保证局部扇风机可靠运转。

使用局部扇风机供风的地点必须实行两闭锁（风电闭锁、瓦斯电闭锁）设施。

对风电闭锁和瓦斯电闭锁的要求如下：1.局部扇风机启动，等掘进工作面风量符合要求后，才可向供风区域的电器设备送电。

2.停开掘进工作面的电器设备不影响局扇的正常运转。

3.局部扇风机停止运转时，应立即切断掘进工作面中电器设备的电源。

4.正常工作中，当掘进工作面的瓦斯浓度超限时（1.5%），应切断工作面的电器设备的电源，而局部扇风机仍应正常运转。

四、步骤在中小型煤矿，掘进工作面不使用高压供电时，采用的是专用开关和专用线路，而不采用专用变压器，但可以实现两闭锁。

这里使用两台QBZ—120型磁力起动器和一台甲烷断电仪。

其中一台磁力起动器控制局部扇风机，另一台磁力起动器控制掘进工作面电气设备，两台起动器的内部线路可不作改动。

甲烷断电仪中使用两对常开触点K1和K2。

接线方法如下：首先将局扇开关的2和9连接起来；再将局扇开关的13和掘进开关的空接线柱连接起来，局扇开关的地PE和掘进开关的2号接线柱连接起来；掘进开关的9号接线柱接在甲烷断电仪的一对常开触点K1上；最后将掘进开关的空接线柱与甲烷断电仪的一对常开触点K2连接起来。

这样，当甲烷断电仪接上电源,K1和K2闭合，以及局扇开关合闸，QV3闭合后，才能接通掘进开关的控制回路，掘进开关才能送电。

关于风电、瓦斯电闭锁范围及试验的相关规定

关于风电、瓦斯电闭锁范围及试验的
相关规定
为了进一步规范风电、瓦斯电闭锁管理，明确职责范围，确保矿井安全，对风电、瓦斯电闭锁范围及试验提出以下要求。

1、通风科、机电科共同确定采掘工作面机电设备电源的风电闭锁开关放置位置和风电、瓦斯电闭锁的断电范围，必须能切断回风流及其受影响区域的全部非本质安全型电源。

2、局部扇风机自动倒台试验由通风科组织，每天试验一次；成组倒台试验由机电科、通风科共同组织，每七天试验一次；电源问题由机电科负责处理，倒台开关及其它问题由通风科负责处理。

3、风电闭锁试验由通风科、机电科共同组织进行，每周试验一次。

闭锁开关问题由机电科负责处理，其它问题由通风科负责处理。

4、瓦斯电闭锁试验由通风科、机电科共同组织进行，每周试验一次。

闭锁开关问题由机电科负责处理，其它问题由通风科负责处理。

5、机电科对每次试验必须做好记录，并注明试验时间、试验地点、试验开关、参加人员等。

机电运输部
二00九年七月十七日。
