水表口径选择简表
2023年常用水表规格型号
2023年常用的水表规格型号主要有以下几种：1.DN15水表：这是一种小型水表，适用于小区、学校、厂区等小型水量计量场合。
其流量范围一般为0.1~1.5m³/h，测量精度为级别2或3，安装方式有水平、立式、倾斜三种。
2.DN20水表：这种水表适用于住宅小区、商业综合体等中小型水量计量，其流量范围为0.2~4m³/h，测量精度为级别2，安装方式同样有水平、立式、倾斜三种。
3.DN25水表：适用于工业、商业、住宅等场合，其流量范围为3~10m³/h，测量精度为级别2或3，安装方式有水平、立式、倾斜三种。
4.DN32水表：这是一种大型水表，适用于大型水处理厂、工业生产等场合。
其流量范围为6~20m³/h，测量精度为级别2或3，安装方式有水平、立式、倾斜三种。
5.DN40水表：适用于工业、商业等大型场合，其流量范围为10~25m³/h，测量精度为级别2或3，安装方式有水平、立式、倾斜三种。
除此之外，水表的规格型号还包括DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400等多种。
以上规格型号的水表均适用于不同的场合和需求，用户可以根据自己的实际需要进行选择。
同时，安装水表时需要注意安装位置的合理性，以确保水表的准确性和使用寿命。
DN20水表和DN15水表相比，主要有以下几个方面的不同：1.流量范围：DN20水表的流量范围通常大于DN15水表。
DN20水表的流量范围一般为0.2~4m³/h，而DN15水表的流量范围一般为0.1~1.5m³/h。
这意味着DN20水表更适合用于需要较大水流量的场合，如中等户型家庭或小型商业场所。
2.规格尺寸：DN20水表的管道直径大于DN15水表。
DN20水表的管道直径为20毫米，而DN15水表的管道直径为15毫米。
水表口径选用
水表口径选择摘要：水表计量的准确性对于供需双方都十分重要。
水表口径的选择应以规范条文为基本依据，结合不同的供水方式来确定，以满足水表的安全、可靠、准确运行。
?关键词：水表口径；供水方式；合理选择?2.1若用水量均匀的给水系统如工业企业生活间、公共浴室、洗衣室、洗衣房、公共食堂、实验室、影剧院、体育场等建筑，以给水设计秒流量Qg选定水表的额定流量。
?Qg＝?q0——同类型的一个卫生器具的给水额定流量；?n0——同类型卫生器具数量；?b0——卫生器具的同时给水百分数。
?2.2若用水量不均匀的给水系统如住宅、集体宿舍、旅馆、宾馆、医院、幼儿园、办公楼、学校等建筑，以给水设计秒流量Qg选定水表的最大流量。
?Qg＝0.2a+kNg?Ng——卫生器具当量总数；?a、k——根据建筑物用途而定的系数。
?3、水池水泵与水箱联合供水方式（图1）的水表口径?Vt——消防贮水量?Vs——生产、生活用水贮水量。
若贮水池仅为调节之用，可不计入Vs，若作贮存水量时，视市政管网及建筑物重要程度以2-3h最大时或平时流量计入。
?（Qb-Ql）Tb为调节水量，在没有用水量和流入量的变化曲线资料的情况下，为最高日用水量的8%-12%计。
?高位水箱有效容积W＝W1＋W2?W1——调节容积，为最高日用水量的8%-12%?W2——消防贮水量?在不计入生产、生活贮水量Vs的情况下，贮水池有效容积由贮水量和调节水量组成。
假设最不利情况为高位水箱调节贮水量为零时开始用水高峰，那么水泵以最大时流量Qh＝10%Qd将贮水池调节水量送到高位水箱，满足高峰用水，管网流量Ql进入贮水池。
?3.1若用水量均匀的给水系统，时变化系数Kh＝1.0，最大时流量Qh与给水设计秒流量qg 折合的时流量相等，要满足用水需要，Ql≥Qh，故应以最大时流量Qh选定水表的额定流量。
?。

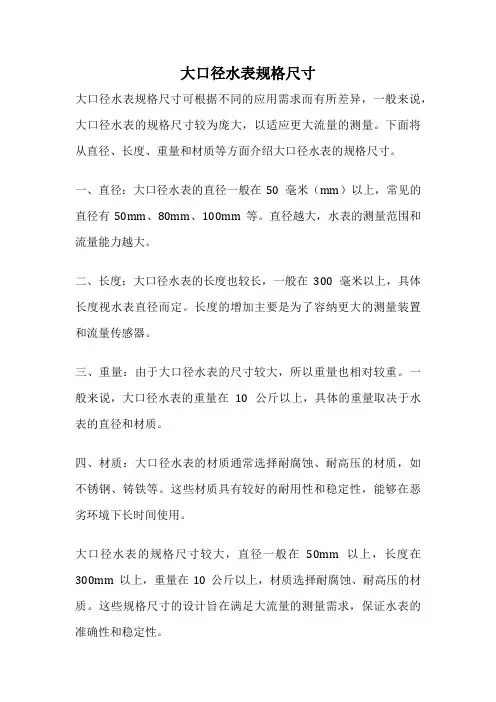

大口径水表规格尺寸
大口径水表规格尺寸
大口径水表规格尺寸可根据不同的应用需求而有所差异，一般来说，大口径水表的规格尺寸较为庞大，以适应更大流量的测量。
下面将从直径、长度、重量和材质等方面介绍大口径水表的规格尺寸。
一、直径：大口径水表的直径一般在50毫米（mm）以上，常见的直径有50mm、80mm、100mm等。
直径越大，水表的测量范围和流量能力越大。
二、长度：大口径水表的长度也较长，一般在300毫米以上，具体长度视水表直径而定。
长度的增加主要是为了容纳更大的测量装置和流量传感器。
三、重量：由于大口径水表的尺寸较大，所以重量也相对较重。
一般来说，大口径水表的重量在10公斤以上，具体的重量取决于水表的直径和材质。
四、材质：大口径水表的材质通常选择耐腐蚀、耐高压的材质，如不锈钢、铸铁等。
这些材质具有较好的耐用性和稳定性，能够在恶劣环境下长时间使用。
大口径水表的规格尺寸较大，直径一般在50mm以上，长度在300mm以上，重量在10公斤以上，材质选择耐腐蚀、耐高压的材质。
这些规格尺寸的设计旨在满足大流量的测量需求，保证水表的准确性和稳定性。
各种水表参数
各种水表参数Final revision by standardization team on December 10, 2020.旋翼湿式水表小口径冷水表→LXS 15C-50C, LXS 15E-50E 旋翼湿式水表示值误差值在从包括qmin 在内到不包括qt在低区中的最大允许误差为±5%在从包括qt 在内到包括qs的高区中的最大允许误差为±2%使用条件工作水温不高于50℃工作压力不大于1Mpa主要技术参数B25A79999 BN632A1299999 BN1040A201099999 BN1550A301599999 B外型尺寸及重量水表代号N 公称口径MM（DN）长宽高连接螺纹D重量kgmm1516599104G3/4B2019099106G1B25225104120G11/4BN632230104120G11/2B旋翼干式磁传水表小口径冷水表→LXSC-15E-20E 旋翼干式水表特点1.干式2.多流束3.磁性流动4.计数器采用真空密封防冷凝雾化，可长期保持读数清晰5.防磁示值误差值在从包括qmin 在内到不包括qt的低区中的最大误差为±5%在从包括qt 在内到包括qs的高区中的最大允许误差为±2%使用条件工作水温不高于50工作压力不大于1Mpa要技术参数BN1040A201099999 BN1550A301599999 B外型尺寸及重量水表代号N 公称口径MM（DN）长宽高连接螺纹D重量kgmm1516599104G3/4B2019099106G1B25225104120G11/4BN632230104120G11/2BN1040245125150G2BN1550280158175D=165 D1=125旋翼立式水表小口径冷水表→LXSL15E-25E 旋翼立式水表示值误差限在从包括qmin 在内到不包括qt的低区中最大允许误差为±5%在从包括qt 在内到包括qs的高区中的最大允许误差为±2%使用条件工作水温不高于50℃工作压力不大于1Mpa主要技术参数（DN）15A39999 B20A59999 B25A79999 B外型尺寸及重量水表代号公称口径长宽高连接螺纹重量N mm mm D kg 1513590120G3/4B2015090120G1B25160100130G11/4B旋翼干式水表小口径冷水表→LXSC-15E-50E旋翼干式水表用途：用来测量流经自然水管道饮用冷水的总量。
水表的选取与管径
水表的选取与管径建筑给水排水设计规范 GB 50015-2003 第3.4.18.1条,水表口径宜与给水管道管径一致。
专业--给排水常识 2010-05-26 18:54:09 阅读193 评论1 字号：大中小订阅水表口径一般都比管径小一号，管径的规格是根据用水设备的设计流量来确定的，而水表的规格则要兼顾考虑精度问题.相对来说较小规格的水表的最小可测流量也较小，这对自来水公司来说可以更大限度减少水损.而且，水表取小一号，只是局部阻力增大一些，这对系统来说是可以接受的.以上只是自来水公司的要求，不是国家强制规定的水表分类及标准水表 2009-10-24 20:19:12 阅读296 评论0 字号：大中小订阅流量计的分类原则有许多,按测量原理、测量方法和结构形式、测量目的、测量介质、测量管径、指示值显示方式等进行分类是其主要的方法。
水表的分类也基本上按这些原则。
1 按测量原理按测量原理是一种主要的分类方法。
一般可分为速度式水表和容积式水表。
（1）速度式水表安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。
典型的速度式水表有旋翼式水表、螺翼式水表。
旋翼式水表中又分单流束水表和多流束水表。
（2）容积式水表安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。
容积式水表一般采用活塞式结构。
2 按计量等级计量等级反映了水表的工作流量范围，尤其是小流量下的计量性能。
按照从低到高的次序，一般分为A级表、B级表、C级表、D级表，其计量性能分别达到国家标准中规定的计量登记A、B、C、D等级的相应要求。
PS：一些欧洲国家的大口径水表（如涡轮式水表或复式水表等）的工作流量范围特别宽（可以到200：1以上），也标注分段误差限和标注“B、C”等级符号，但这类表的计量等级符号的具体含义、特性流量值与国际标准ISO4064中的相应规定不同。
水表型号一览表
机械式水表产品的型号命名应按照JB／T9236—1999《工业自动化仪表产品型号编制原则》，该标准是原专业标准ZB Nl0 006—1988《工业自动化仪表产品型号编制原则》的转换本。
水表产品型号的组成一般如下：第一节用大写汉语拼音字母表示，其中第一位是产品所属的大类，即水表归属的流量仪表类别，用“L”表示，第二位是产品所属的小类，即水表，用“X”表示，第三、四位表示该产品的工作原理、结构、功能、特点等。
详细规定见表1—1。
表1-1水表型号命名的符号含义代号名称备注LX水表第1位L代表流量计，第2位代表水表LXS口旋翼式水表第3位S代表LXL口水平螺翼式水表第3位L代表水平螺翼式旋翼式LXR口垂直螺翼式水表第3位R代表垂直螺翼式LXF口复式水表(组合式)水表第3位F代表复式LXD口定量水表第3位D代表定量R热水水表第4位R代表热水L立式水表第4位L代表立式N 正逆流水表第4位N代表正逆流G干式水表第4位G代表干式Y 液封水表第4位Y代表液封C 可拆卸式水表第4位C代表可拆卸式第二节用阿拉伯数字和字母表示，反映水表的公称口径、指示装置型式和产品的设计顺序号(旋翼式水表)等。
设计顺序号中：A代表基型、七位指针、组合叶轮、标度1L；B代表组合叶轮、8位指针、最小检定分度1L；C代表整体叶轮、8位指针、最小检定分度0.1L；E代表整体叶轮、4位指针4位字轮组合式计数器、最小检定分度0.1L。
其中A型表是原统一设计水表第一次改进设计型，现已列入淘汰产品，不再生产。
说明：基型水表在行业中又俗称“七位指针水表”。
型号举例：LXS-15C表示公称口径为15mm、第三次改进设计(整体叶轮、8位指针)的旋翼式水表；LXL-80表示公称口径80mm的水平螺翼式水表；LXSL-20E表示公称口径20mm的旋翼式立式水表；说明：在1992年前实行水表行业生产许可证时，企业生产水表新产品均要经过行业管理办公室进行水表型号登记审查，基本上都按上面介绍的原则执行。
建筑水表参数选择、电磁流量计安装要求
分界流量Q2 m3/h 0.40 0.63 1.00 2.50 4.00
过载流量Q4 m3/h 50.00 78.75
125.00 312.50 500.00
17
DB11/T XXXXX—XXXX
A.6 复式水表计量参数可按表 A.6 选择。
表A.6 水平螺翼-旋转活塞式一体化水表计量参数
大表口径 mm 50 80 100 150 200
分界流量Q2 m3/h 0.03 0.05 0.08 0.13 0.20 0.32
A.3 旋转活塞式水表常用参数可按表 A.3 选择。
表A.3 旋转活塞式水表常用参数
公称口径 mm 15 20
常用流量Q3 m3/h 1.6 2.5
常用量程比Q3/Q1
160 160
最小流量Q1 m3/h 0.01 0.02
图B.6 电磁流量计与阀门的安装位置示意图 B.7 在测量井内安装电磁流量计的方式见图B.7。
标引序号说明： 1——入口；2——溢流管；3——入口栅；4——清洗孔；5——流量计；6——短管；7——出口；8——排放阀。
图B.7 电磁流量计在测量井内的安装示意图 B.8 计量管水平安装时，电极必须水平方向，应避免电极放置在垂直平面内，电磁流量计电极安装方 向示意见图B.8。
分界流量Q2 m3/h 0.51 0.51 0.81 1.28 2.05 3.20 5.12 8.06 12.80 20.48 32.00 51.20 80.64
过载流量Q4 m3/h 50.00 50.00 78.75
125.00 200.00 312.50 500.00 787.50 1250.00 2000.00 3125.00 5000.00 7875.00
水表型号描述
水表型号用字母和数字的排列表示，包含以下几个方面的信息：
1.口径：例如，DN15指水表的进出口管径为15毫米。
2.计量等级：一般来说，不同的型号规格对应不同的测量范围。
例如，DN15
水表的测量范围一般在0.05-1.5 m³/h之间，而DN25水表的测量范围则在0.3-6 m³/h之间。
3.连接方式：大口径水表（公称50mm及以下）一般用螺纹连接，而50mm
及以上的水表一般用法兰连接。
但有些特殊类型的水表也有40mm用法兰连接的。
4.安装方向：水表按安装方向通常分为水平安装水表和立式安装水表(又称立
式表)。
5.使用环境：按介质温度可分为冷水水表和热水水表，水温30℃是其分界线。
另外，按使用的压力可分为普通水表和高压水表。
6.浸水状况：按计数器是否浸入水中来区分，分为湿式水表、干式水表、液
封水表。
湿式水表的特点是计数器浸入水中，其表玻璃承受水压，传感器与计数器的传动为齿轮联动。
以上信息仅供参考，如需了解更多信息，请查阅专业水表书籍或咨询专业人士。
水表国标尺寸
水表国标尺寸
水表国标尺寸指的是水表在中国标准化组织制定的标准规范下，应符合的尺寸要求。
根据国家标准，目前水表的尺寸分为DN15、DN20、DN25三种。
其中，DN15尺寸的水表适用于日用水量较小的住宅、公寓等；DN20尺寸的水表适用于普通住宅、小区、商铺等；DN25尺寸的水表适用于大型建筑物、厂房等日用水量较大的场所。
此外，水表的口径也有冷水表和热水表之分，根据不同的用途选择不同口径的水表。
水表国标尺寸的设定，旨在确保水表的安装和使用符合国家标准，保障水表数据的准确和可靠，维护消费者的权益。
- 1 -。
水表的选取与管径
水表的选取与管径建筑给水排水设计规范 GB 50015-2003 第3.4.18.1条,水表口径宜与给水管道管径一致。
专业--给排水常识2010-05-26 18:54:09 阅读193 评论1 字号：大中小订阅水表口径一般都比管径小一号，管径的规格是根据用水设备的设计流量来确定的，而水表的规格则要兼顾考虑精度问题.相对来说较小规格的水表的最小可测流量也较小，这对自来水公司来说可以更大限度减少水损.而且，水表取小一号，只是局部阻力增大一些，这对系统来说是可以接受的.以上只是自来水公司的要求，不是国家强制规定的水表分类及标准水表2009-10-24 20:19:12 阅读296 评论0 字号：大中小订阅流量计的分类原则有许多,按测量原理、测量方法和结构形式、测量目的、测量介质、测量管径、指示值显示方式等进行分类是其主要的方法。
水表的分类也基本上按这些原则。
1 按测量原理按测量原理是一种主要的分类方法。
一般可分为速度式水表和容积式水表。
（1）速度式水表安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。
典型的速度式水表有旋翼式水表、螺翼式水表。
旋翼式水表中又分单流束水表和多流束水表。
（2）容积式水表安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。
容积式水表一般采用活塞式结构。
2 按计量等级计量等级反映了水表的工作流量范围，尤其是小流量下的计量性能。
按照从低到高的次序，一般分为A级表、B级表、C级表、D级表，其计量性能分别达到国家标准中规定的计量登记A、B、C、D等级的相应要求。
PS：一些欧洲国家的大口径水表（如涡轮式水表或复式水表等）的工作流量范围特别宽（可以到200：1以上），也标注分段误差限和标注“B、C”等级符号，但这类表的计量等级符号的具体含义、特性流量值与国际标准ISO4064中的相应规定不同。
3 按公称口径按公称口径通常分为小口径水表和大口径水表。
水表的选取与管径
水表的选取与管径建筑给水排水设计规范 GB 50015-2003 第3.4.18.1条,水表口径宜与给水管道管径一致。
专业--给排水常识 2010-05-26 18:54:09 阅读193 评论1 字号：大中小订阅水表口径一般都比管径小一号，管径的规格是根据用水设备的设计流量来确定的，而水表的规格则要兼顾考虑精度问题.相对来说较小规格的水表的最小可测流量也较小，这对自来水公司来说可以更大限度减少水损.而且，水表取小一号，只是局部阻力增大一些，这对系统来说是可以接受的.以上只是自来水公司的要求，不是国家强制规定的水表分类及标准水表 2009-10-24 20:19:12 阅读296 评论0 字号：大中小订阅流量计的分类原则有许多,按测量原理、测量方法和结构形式、测量目的、测量介质、测量管径、指示值显示方式等进行分类是其主要的方法。
水表的分类也基本上按这些原则。
1 按测量原理按测量原理是一种主要的分类方法。
一般可分为速度式水表和容积式水表。
（1）速度式水表安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。
典型的速度式水表有旋翼式水表、螺翼式水表。
旋翼式水表中又分单流束水表和多流束水表。
（2）容积式水表安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。
容积式水表一般采用活塞式结构。
2 按计量等级计量等级反映了水表的工作流量范围，尤其是小流量下的计量性能。
按照从低到高的次序，一般分为A级表、B级表、C级表、D级表，其计量性能分别达到国家标准中规定的计量登记A、B、C、D等级的相应要求。
PS：一些欧洲国家的大口径水表（如涡轮式水表或复式水表等）的工作流量范围特别宽（可以到200：1以上），也标注分段误差限和标注“B、C”等级符号，但这类表的计量等级符号的具体含义、特性流量值与国际标准ISO4064中的相应规定不同。
水表的选取与管径
水表的选取与管径建筑给水排水设计规范 GB 50015-2003 第3.4.18.1条,水表口径宜与给水管道管径一致。
专业--给排水常识 2010-05-26 18:54:09 阅读193 评论1 字号：大中小订阅水表口径一般都比管径小一号，管径的规格是根据用水设备的设计流量来确定的，而水表的规格则要兼顾考虑精度问题.相对来说较小规格的水表的最小可测流量也较小，这对自来水公司来说可以更大限度减少水损.而且，水表取小一号，只是局部阻力增大一些，这对系统来说是可以接受的.以上只是自来水公司的要求，不是国家强制规定的水表分类及标准水表 2009-10-24 20:19:12 阅读296 评论0 字号：大中小订阅流量计的分类原则有许多,按测量原理、测量方法和结构形式、测量目的、测量介质、测量管径、指示值显示方式等进行分类是其主要的方法。
水表的分类也基本上按这些原则。
1 按测量原理按测量原理是一种主要的分类方法。
一般可分为速度式水表和容积式水表。
（1）速度式水表安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。
典型的速度式水表有旋翼式水表、螺翼式水表。
旋翼式水表中又分单流束水表和多流束水表。
（2）容积式水表安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。
容积式水表一般采用活塞式结构。
2 按计量等级计量等级反映了水表的工作流量范围，尤其是小流量下的计量性能。
按照从低到高的次序，一般分为A级表、B级表、C级表、D级表，其计量性能分别达到国家标准中规定的计量登记A、B、C、D等级的相应要求。
PS：一些欧洲国家的大口径水表（如涡轮式水表或复式水表等）的工作流量范围特别宽（可以到200：1以上），也标注分段误差限和标注“B、C”等级符号，但这类表的计量等级符号的具体含义、特性流量值与国际标准ISO4064中的相应规定不同。
水表规格尺寸
水表规格尺寸水表是现代社会用来计量水流量的仪器，广泛应用于各个领域。
水表在安装前，需要根据实际情况选择合适的规格尺寸。
本文将详细介绍水表规格尺寸的相关知识。
一、水表规格尺寸的定义水表规格尺寸是指水表的尺寸大小，一般用管道口径表示。
例如，DN15的水表适用于管道口径为15mm的场合，DN20的水表适用于管道口径为20mm的场合，以此类推。
二、水表规格尺寸的选择1. 确定管道口径水表规格尺寸的选择首先要确定管道口径。
管道口径是指管道内径的大小，是安装水表的前提条件。
一般情况下，管道口径越大，所需的水表规格尺寸就越大。
2. 确定流量范围水表规格尺寸的选择还要考虑流量范围。
流量是指单位时间内通过管道的水量，一般用立方米/小时表示。
水表的规格尺寸应该根据实际流量范围来选择，以确保准确计量。
3. 根据使用场合选择水表规格尺寸的选择还应该根据使用场合来确定。
例如，住宅用水一般选择DN15或DN20的水表；商业用水一般选择DN25或DN32的水表；工业用水一般选择DN50或DN80的水表。
三、水表规格尺寸的分类水表规格尺寸可以根据管道口径的大小分为多种规格，常见的规格有DN15、DN20、DN25、DN32、DN40、DN50、DN80等。
其中，DN15和DN20的水表用途较为广泛，是住宅用水的主要规格。
四、水表规格尺寸的重要性水表规格尺寸的选择对于水表的准确计量和使用寿命有着重要影响。
如果水表规格尺寸过小，会导致水流速度过快，影响计量精度；如果水表规格尺寸过大，会增加水表的成本和安装难度。
因此，选择合适的水表规格尺寸是非常重要的。
五、水表规格尺寸的安装水表规格尺寸的安装应该根据实际情况进行，一般应该按照以下步骤进行：1. 清理管道在安装水表之前，应该先清理管道内的杂物和污物，以确保水表的准确计量。
2. 安装水表将水表放置在管道上，并严格按照水表的安装说明进行安装。
3. 连接管道将水表与管道连接起来，确保连接紧密，不漏水。
