安规设计基本知识
安规设计知识
33
提问
34
35
附件
16
4、产品安规认证需要做哪些测试?
以IEC60950-1说明 4-1) 1.5.6 Capacitor bridging insulation ： 需测试hi-pot,泄漏电流。 4-2) 1.5.6 Resistor bridging insulation ： 一般要求大于4兆欧，需测试hi-pot,泄漏 电流。 4-3)2.1.1.8 Energy hazard :包括前面讲到 的240VA和LPS。
21
4-8）4.2.5 Impact Test
检查产品结构 500克钢球。
22
4-9）4.1 Stability稳定度测试:
零件和稳定度：用20N力推，不会造成零 件松动致使安全距离不够发生。 只要求7 kg 以上(含7 kg) 的产品才需做10 度角的稳定度测试
23
4-10）元器件温升测试
19
4-6)Working voltage and 2.10.3 Clearance 、 2.10.4 Creepage distance
要求用示波器量测不同导体间的工作电压， 以此计算需要的绝缘距离。
20
4-7）4.2.6 Drop test:
若 Movable equipment 在使用时，使用 者会握着或拿着的话，也需执行本测试， 其测试高度为 750 mm 。 手持设备，直插式设备要测试1000mm 高度。 判定：不发生外壳开裂，及HI-POT确认 PASS.
17
4-4）2.2.3 Voltages under fault condition
测量二次侧与操作者接触的区域在故障条 件下有无危险电压。
安规基本知识安规基本知识
插头也无接地接点。 - I类器具： 防电击不仅依靠基本绝缘而且包括附加的安全防护措施的器具 。
器具的易触及导电部件已连接到固定配电线路的接地保护导体上。 - II类器具： 防电击不仅依靠基本绝缘 ，而且提供如双重绝缘或加强绝缘那
安规基本知识
下面为我工作的内容。
编写： 王国求
安规分类
1.安规分类 a.按性质分： 强制性和非强制性
强制性认证：CE ，CCC。 非强制性认证：TUV/GS ，UL。 非强制性是出于保障消费者信心等原因申请。 b.认证类型： 1） 资讯类产品：银行设备,数据和文本处理装置及相关的设
备,数据网络设备, 电动的和电子零售设备,照片打印设备、 公共信息终端、多媒体设备*, 邮资机,通信网络基础设备, 通信终端设备,计算机内置电源、 电源适配器、充电器、 UPS电源、通信电源 ，认证标准：UL60950 ，EN609501/IEC60950- 1，GB4943：2001
样的附加安全防护措施的器具 。该器具没有保护接地或依赖安装条件的 措施。 - III类器具： 电击防护依靠安全特地电压电源来供电的器具 ，且内部任何部 位不产生比安全特低电压高的电压。
安规分类
2）GB4943（IEC609Fra bibliotek0）信息： - I类设备：采用基本绝缘和一种连接装置 ，该装置使那
些在基本绝缘一旦失效就会带危险电压的导电零部件 与建筑物配线中的保护接地导线连接。 - II类设备： 防电击保护不仅依靠基本绝缘 ，而且还采取 附加安全保护措施的设备（如采用双重绝缘或加强绝 缘的设备） 。这类设备既不依靠保护接地 ，也不依靠 安装条件的保护措施。 - III类 设 备 ： 防电击保护是依靠安全特低电压（SELV） 电路供电来实现的 ，且不会产生危险电压的设备。
安规一些基本常识

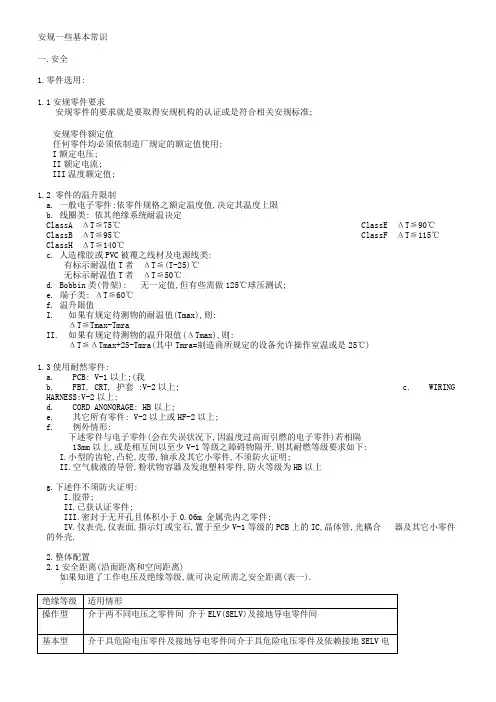

安规一些基本常识一.安全1.零件选用:1.1安规零件要求安规零件的要求就是要取得安规机构的认证或是符合相关安规标准;安规零件额定值任何零件均必须依制造厂规定的额定值使用;I额定电压;II额定电流;III温度额定值;1.2 零件的温升限制a. 一般电子零件:依零件规格之额定温度值,决定其温度上限b. 线圈类: 依其绝缘系统耐温决定ClassA ΔT≦75℃ ClassE ΔT≦90℃ClassB ΔT≦95℃ ClassF ΔT≦115℃ClassH ΔT≦140℃c. 人造橡胶或PVC被覆之线材及电源线类:有标示耐温值T者ΔT≦(T-25)℃无标示耐温值T者ΔT≦50℃d. Bobbin类(骨架): 无一定值,但有些需做125℃球压测试;e. 端子类: ΔT≦60℃f. 温升限值I. 如果有规定待测物的耐温值(Tmax),则:ΔT≦Tmax-TmraII. 如果有规定待测物的温升限值(ΔTmax),则:ΔT≦ΔTmax+25-Tmra(其中Tmra=制造商所规定的设备允许操作室温或是25℃)1.3使用耐然零件:a. PCB: V-1以上;(我b. FBT, CRT, 护套 :V-2以上;c. WIRINGHARNESS:V-2以上;d. CORD ANONORAGE: HB以上;e. 其它所有零件: V-2以上或HF-2以上;f. 例外情形:下述零件与电子零件(会在失误状况下,因温度过高而引燃的电子零件)若相隔13mm以上,或是相互间以至少V-1等级之障碍物隔开,则其耐燃等级要求如下:I.小型的齿轮,凸轮,皮带,轴承及其它小零件,不须防火证明;II.空气载液的导管,粉状物容器及发泡塑料零件,防火等级为HB以上g.下述件不须防火证明:I.胶带;II.已获认证零件;III.密封于无开孔且体积小于0.06m 金属壳内之零件;IV.仪表壳,仪表面,指示灯或宝石,置于至少V-1等级的PCB上的IC,晶体管,光耦合器及其它小零件的外壳.2.整体配置2.1安全距离(沿面距离和空间距离)如果知道了工作电压及绝缘等级,就可决定所需之安全距离(表一)..表二 : 安全距离的位置及要求2.2结构设计a.稳定度稳定度指终端系统设备不可失衡而导致使用者或维修者危险;b.机械强度机械强度指内外壳的承受力如铁球撞击测试,落地测试,推力测试, 7小时烤箱测试等;c.尖锐角尖锐角指在防止不当的设计导致人员的伤害及绝缘破坏;2.3 接地方法：a.接地方式I.机械式固定：不可经由塑料连接,且须有防止松动作用(如弹簧垫)的产品;II.防腐蚀：指两种以上不同金属连接其电化学电位差不能＞0.6V;III.接地线：至少18AWG之绿滚黄线,如果LINE/NEUTRAL>18AWG,则须使用与其同等号线之线材IV. 接地螺丝／螺栓的要求：至少NO.6或M3.5V.接地螺丝／螺栓之金属固定物厚度要求：螺丝直接锁在金属板上,则金属板必须有最小２倍的螺丝螺纹的厚度,若使NUT方式固定则无厚度要求;VI.接地螺丝／螺栓的固定扭力：最小1.3牛顿米;VII接地确认测试25A或30A接地电流测试,时间为 2分钟附注: I. 接地螺丝不可用自攻螺丝;II. 若有其它的地线,欲锁于同一螺柱上,则须用另一螺母分开固定2.4开孔方式a.顶部（带有危险电压裸露组件正上方），符合下列任一要求即可:I. 任何一方向量测，尺寸不超过5mm;II.宽度在1mm内，长度不限；III.尺寸大小不限，但须确保外物不会直接掉入孔内而碰触到具危险电压零件．b.侧面，符合下列任一项要求即可I. 任何方向尺寸必需＜5mmII.宽度在1mm内，长度则不限III.结构上采用百叶窗结构或类似的限制结构，可使外来的垂直掉落物向外偏离以避免触及产品内部裸露组件IV.开孔位置适当，并在其投影5度角范围内，无具危险电压零件存在．C.下方，符合下列任一项要求即可I.无任何开孔II.开孔大小不限，但须在下列物品下方：i. PVC ,TFE ,PTFE, TEP 及NEOPRENE 做成的绝缘导体及连接头；ii.具阻抗保护或过热保护的马达；iii.符合防火外壳要求的内部屏障或是细目金属纲或是其余类似物；III.若有40mm以下的开孔，但须在防火等级V-1以上的零件之下；IV. 孔大小不限，但开孔上方须设遮蔽板；V. 若为金属底壳，开孔大小及孔距均应符合相关要求；VI.以细目金属网做屏蔽，其网孔大小不超过２mm*2mm,且织网金属之直径不小于球0.45mm;附注:外壳开孔,固然千变万化,但是以TEST PIN测试时,不可碰触到具体的危险电压裸露零件3.标示方式3.1标示种类a.电源接口标示：设备外表应有的额定电力标示，标示内容应包括：I. 额定电压或额定电压范围，单位为V;II. 输入电流为直流，则需加上“”的符号；III.额定频率或额定频率范围，单位为Hz;IV.若该设备须连接至多相电力系统，则须另外标示相数，如2￠,3￠等；V.额定电流,单位为A或mA;VI.制造商名称或商标符号或辩识符号;VII. 设备型号;VIII.若设备为class II,则须加上“”的符号;b.电源输出端: 插座旁须有清楚标示注明其所能承受最大负载；c.电压切换开关应在使用手册中详细述明其用途及使用方法；d.保险丝I.额定电流；II.额定电压；III.熔断特性（FAST 标示为“F”,SLOW或TIME LAG标示为“T”）;IV.防爆特性（LOW-BREAKING 标示为“L ”,HIGH-BREAKING 标示为“H”）;范例：T2.5AL,250V或F3.15AH,250Ve.端子I. 接地保护端子旁，应有“”标示；II.零线（中性线）端子旁，应有“N” 标示；注:可以有额外的标示,但先决条件是不可造成误导或混淆.3.2标示要求:a.标示不可置于可取下的物品上；b.上述标示种类之各种标示,经过酒精,汽油等有机溶剂及水测试后,须依然清晰可见，且为恒久标示．二 EMC1.EMC介绍EMC(ELECTRO-MAGNETIC COMPATIBILITY)即电磁兼容性，乃指产品在优良的设计下不干扰别的产品，也能忍受外界电磁干扰的能力，EMC包括EMI(ELECTRO-MAGNETIC INTERFERENCE)和EMC(ELECTRO-MAGNETIC SUSCEPTIBILITY).EMI即电磁干扰,指含有电子电机零件的仪器,装置整组设备或整套系统因动作而产生的一种电磁波噪声,或装置本身不需要的信号,经由辐射或传导路径影响其它装置,造成其它装置不正常或失真.EMS即电磁耐受性,也就是仪器,装置整组或整套系统本身具有抗拒外面噪声, 免除被外界噪声干扰的能力.2.EMI/EMC管制:目前,世界上很多国家或地区对于电子信息产品的EMI/EMS均有严格的管制措施,如美国FCC,欧盟的CE,日本的VCCI及电气用品取缔法,澳洲的SMA,加拿大,韩国等国家或地区均有专司EMI/EMS管制法规条文,对于销往这些国家或地区的产品都须先经过测试合格,方可合法的运送及销售.3.THE IEC 801-2 TEST STANDARD FOR ESD(静电放电试验)3.1.耦合方式I. 直接ESDi. 针对待测物之导体部分采用接触式放电:ii. 针对待测物之非导体部分采用空气式放电:II.间接ESD均采用接触式放电处理i. 水平耦合板(HCP)ii.垂直耦合板(VCP)4. THE IEC 801-4 TEST STANDARD FOR EFT(快速电性脉冲试验)4.1耦合方式I. 电容式耦合: 仿真传导耦合III. 空腔式耦合: 仿真辐射耦合5.LED颜色5.1. RED: 危险或警告或+5V;5.2 YELLOW: 注意或+3.3V;5.3 GREEN: 安全或-12V;5.4. BLUE: 特别讯息;5.5. WHITE: 一般讯息或-5V;5.6. BLACK: GROUND;5.7. ORANGE: 5VS.。
安规基础知识-rev
安规基础知识-结构安全要求
防触电
3、接地必须永久可靠 - 应有防松措施（锯齿形垫圈最佳). - 提供接地连续性的螺钉要旋入金属. - 耐腐蚀（至少58%的铜，钢必须有5μm的涂层）. 不同金属间的接触电位差<0.6V，否则将加速金属腐蚀和变 质. - 黄绿双色线只能用于接地线且应足够粗. -接地端子和接地金属部件间应低阻抗, 不大于0.1Ω. - 接地线应在载流线之后拉紧. - 接地不能借用.
安规基础知识-结构安全要求
防触电要求: 外壳的强度要求(欧标) *能经受3次0.5J的冲击（21） *如果信号灯或它们的灯罩超出外壳10mm，或 者它们的表面积超过4cm2，也要进行冲击试 验。 *冲击后不能有带电部件外露、绝缘损坏或者距 离减小
安规基础知识-结构安全要求
防触电 外壳的强度要求(美标)
安规基础知识
1
安规基础知识
1、基本安全理念
2、重要安规概念 3、结构安全要求 4、元器件之要求 5、安全测试要求 6、铭牌与说明书
安规基础知识-基本安全理念
•
什么样的产品才是安全的?
基本理念: 消费者在正常使用中, 即使是由 于不小心或误操作产品也不会对人体生命 及财产造成伤害. 产品中使用的元器件的可靠程度将会直接 影响到整个产品的安全性.
讨 论
37
安规基础知识-元器件的要求
常用元器件及其相应标准： 开关 Switch EN 61058-1 电容 Capacitor IEC 60384-14 插头 Power plug IEC 83 电源线 Power cord HD 21 马达热保护器 Thermal motor protector EN 60730-2-2 热断路器 Thermal cut-out EN 60730-2-9 安全隔离变压器 Safety isolating transformer EN 61558-2-6
安规设计基本知识
交流(1000V 2*额定工作电压)*1.2 直流(1000V 2*额定工作电压)*1.4*1.2 2.绝缘电阻-主要考量产品的绝缘性能绝缘电阻的试验电压一般采用直流电压,通常采用500V,绝缘电阻不低於10M Ohm,测试时间一般也为1分钟.如需缩短测试时间,可参照耐压测试进行调整. 3.泄漏电流-主要考量在最大工作电压和最大工作电流的情况下,产品由於分布电容或绝缘特性引起的,向大地或可接触介面泄漏的电流,这与产品的绝缘有关. 泄漏电流的最高限值一般为1mA.测试时间一般也为1分钟. 4.接地电阻-主要考量产品发生绝缘崩溃,或正常工作情况下泄漏的电荷,能把这些电荷迅速导入大地的能力,这属於一种保护措施,这在没有接地的产品中不做考量. 接地电阻要求越小越好,一般的单体接地电阻不允许大与0.1Ohm,系统接地总电阻不允许4 Ohm,系统中接地点之间的连续性电阻不允许大於0.01Ohm. 根据经验,如果耐压试验通过,那绝缘电阻测试一般也会通过,但绝缘电阻试验通过,但不能代表耐压试验也会通过. 在大规模生产的情况下,产线一般只要测试耐压即可,绝缘电阻,泄漏电流和接地电阻只是在抽查时进行试验. 5.安全距离安全距离包括爬电距离和电气间隙. 爬电距离-带电导体之间沿绝缘表面的最短距离. 电气间隙-带电导体之间的空间最短距离. 安全距离是耐压,绝缘电阻,泄漏电流的保证之一. 安全距离最低限值与产品的工作电压有关,请参见下表.6.电磁兼容电磁兼容的要求测试项目比较多,一般要求为: a.传导干扰及抗干扰b.辐射干扰及抗干扰 c.抗静电 d.抗雷击 e.抗浪涌或电压突变等因传导干扰,辐射干扰需要专用而且庞大复杂的测试设备,一般采用定期抽查并委托有能力的测试机构进行. 电磁兼容现在已成为安规的一个极其重要的要求,许多国家以将其列为强制性项目,并且独立开展电磁兼容认证-EMC认证.7.耐火阻燃要求产品本身不能起火燃烧,在外界存在火源时可以一起燃烧,但一旦外界火源消失,产品应立即停止燃烧.现在电子产品通行的防火等级是采用UL94中的V-0.8.机械结构伤害和热伤害电子产品由於在结构上存在缺陷,如有锋利的锐边,尖角,毛刺容易造成人体的伤害,开孔过大或安全距离不够容易触及内部带电的部件造成电击伤害,防护措施不当造成动作部件伤害人体,散热措施不当容易灼伤人体. 一般来说,在大规模的生产中,除了耐压和绝缘电阻可以在线测试外,其他项目均采取定期抽查或委外试验.CCC认证规定,产品要进行定期确认检验,至少每年进行一次.9.电子产品常见的安规零部件 a.保险丝 b.导线 c.X电容和Y电容d.高压电容 e.变压器,电感f.压敏电阻g.塑胶部件h.绝缘隔离物i.PCB板j.Model label或铭牌k.警示标志l.光电耦合器m.外壳n.散热风扇安规零部件是安规认证机构重点管控的部分之一,任一家安规认证机构都会对获得认证的产品开出一份安全关键件清单,安规认证机构会根据这份清单进行一致性检查.凡是在清单中注明规格型号和生产厂商的,都必须使用规定的厂商和规格型号,未注明厂商但注明规格型号的,还有可能指定要求获得相应的认证的,必须使用规定的规格型号,并需获得相应的认证.安全关键件发生变更,必须向安规认证机构申请报备,只有在获得批准认可後,才可变更,有时还必须重新送样试验,试验通过後,才能正式变更. 五.安规测试因工厂生产一般只进行耐压和绝缘电阻测试,现在就这两个项目做一个简单的介绍,测试仪器以常用的台湾华仪生产的EXTECH7440为主. EXTECH7440是台湾华仪公司生产的,具有交直流耐压测试,绝缘电阻测试,接地电阻测试四功能合一的安规分析仪,可以程控设置,并配有RS232和GPIB接口,可实现自动测试. 1.耐压测试 a.在线测试因其使用频率很高,所以在进行测试前要对仪器进行点检. 点检方法: 1)高压点检用高压点治具(可自制)对仪器的输出电压进行点检,检查仪器是否能正常输出高压和电压的精度是否符合要求.一般设定点检电压为2000V,电流选择5mA,10mA.然後观察仪器显示的电流是否符合目标值. 2)功能点检功能点检主要检查仪器的识别能力,也就是查验仪器是否会误判. 点检方法:分别用已确认为良品和不良品进行点检,仪器要正确识别良品和不良品. b.程式设定EXTECH7440的耐压测试可按照如下步骤设定: 1)设定测试电压,可根据产品的规格书,测试标准设定. 2)设定泄漏电流,一般上限取5mA或10mA,下限设为0.01-0.05mA,设定下限主要是防止产品未真正的接入测试电路中,造成仪器误判. 3)设定电压爬升时间,根据有关安规标准的规定,电压爬升有一定的速率,但从最低爬升到最高时间不得少於1秒. 4)定义测试通道,H表示高压端,L表示低压端,0表示该通道关闭. 5)电弧侦测设置,一般情况下,电弧侦测都应设置为开,但有些特产品电弧侦测需要设置为关. 6)频率选择,根据产品使用电压的频率选择,如果是通用型,一般选择60Hz. 7)偏差测试,因在高压情况下,测试线路和测试治具的分布电容产生漏电流,造成漏电流的读数误差,因此要进行偏差测试,让仪器自动扣除这部分误差. 8)连续测试设置,如果耐压测试结束後,还要继续测试其他本仪器提供的测试项目,可设置为开,仪器会自动转入下一个项目的测试. c.测试前的准备1)首先要确认仪器是否可靠接地.电源线,高压线有无破损,工作场所的地面是否舖上绝缘胶皮,或穿戴好绝缘鞋,绝缘手套等防护装置,取出佩戴的静电环. 2)确认测试线路治具连接无误.3)确认选择的测试程式於所测试的产品安规要求是否吻合. d.测试1)将待测品接入测试电路中,注意接线时高压线要接产品的高压端,馈线(地线或低压线)接产品的低压端.一般要将高压端的所有引线都要短接在一起,低压端也同样如此.不要认为一次侧纵是比二次侧电压高. 2)确认连接无误,可以开始测试,测试刚开始时,由於电路中存在分布电容,此时电容充电漏电流会较高,也很不稳定,随着时间的延长,漏电流会慢慢下降,应纪录最後的漏电流数值. 3)在测试过程中,人体不要触及带电部分,以防受到电击伤害. 2.绝缘电阻测试绝缘电阻一般不作测试,根据经验,如果耐压测试通过,就意味着绝缘电阻测试也会通过.因为耐压测试的试验电压比绝缘电阻的试验电压高很多. 绝缘电阻的测试方式与耐压测试差不多,只不过绝缘电阻测试使用的是直流电压,纪录数值是绝缘电阻. 绝缘电阻测试程式的设定 a.进入绝缘电阻测试介面. b.测试电压的设定,一般取直流500V. c.充电电流的设定,先测试被测物的充电电流(仪器自动进行测试),取该数值的1/2作为测试的充电电流. d.绝缘电阻的上限设定,一般将此项设定为0,表示对上限不做限定. e.绝缘电阻的下限设定,一般设定为10M Ohm,也可根据要求输入相应的下限. 判定延迟时间的设定,一般设为1秒,也可根据产品的自身特性设定.f.测试通道的设定与耐压测试相同. 保险管的安规标识齐全保险丝附近是否有6 项完整的标识，包括保险丝序号、熔断特性、额定电流值、防爆特性、额定电压值、英文警告标识。
安规基础知识
该产品就绝对安全了呢？ 产品安全是相对的 - 潜在危害的预判(可能发生的几率及危害程度) - 产品成本的承受(消费者对产品的期望) - 法律法规的限制(环保要求) - 社会科学的发展(以人为本的趋势)
基本安全理念-----涉及安全性规范的危害是什么?
- 触电危险 - 机械伤害 - 高温过热伤害 - 火灾危险(包括爆炸与自燃) - 辐射伤害 - 化学腐蚀伤害
值电压小于42.4V. • 保护阻抗－ 直流电流不超过2mA，交流峰值电流不
超过0.7mA。保护阻抗至少由两个分开的元件组成， 任意一个元件短（开）路，满足上述电流限值 。而 且,
– 峰值电压介于42.4V至450V, 不超过0.1μF容量的 电容 – 峰值电压介于450V至15kV, 放电电量不超过45μC
本防触电保护
附加绝缘(Supplementary insulation):独立于基本 绝缘,在基本绝缘损坏时提供防触电保
护. 双重绝缘(Double insulation):基本绝缘+附加绝缘
. 加强绝缘(Reinforced insulation):等效于双重绝 缘.
二、安規零件种类
• 零件類 — 插座, 開關, 保險絲及保險絲座, X 及 Y 電容, 連接器, 變壓器及電感類, 光耦合器, 直流 及交流風扇, 突波吸收器, 熱敏開關, 接地端子, 洩放電阻等.
何謂輻射危險 ?
如果設備內會釋放某種 形式之輻射, 則針對使用 者及維修者可能造成一 定的傷害, 如高強度可見 光, 離子化輻射, 紫外 線……… 等
何謂化學危險 ?
有毒化學物質本身及其 蒸氣, 如果人體直接接 觸到, 則會造成傷害. 所以設計時應避免在正 常及不正常情況下發生 此類之化學危險
安规基本知识
安规的基本知识一、安规简介：一般每个国家均有自己国家的安全规范，而且不同的国家或地区对安规所对应的要求也不相同。
例如：中国——GB；国标即将于2002年由3C标志所取代。
长城认证及CCIB 与中国检验检疫局统称3C标志，凡内销产品务必申请。
日本——JIS；日本安规即将于2002年4月1日由PSE标志所取代。
美国——UL；加拿大——CSA；德国——VDE；英国——BSI；欧洲——GS；澳地利——VE；智利——SICAL；墨西哥——NOM由于各国的使用电压基本集中于AC 220V～240V 50HZ和AC 110V～120V 50HZ；60HZ。
故通常我们将安规分为两种（GS UL）。
GS一般是欧洲方面的安规（AC 220V～240V 50HZ）的简称。
而UL一般指美国，加拿大等（AC 110V～120V 60HZ）的简称。
中国的国标（GB）是与IEC 335-1（1991）第3版等效的，IEC是国际电气技术委员会简称。
二、安规的基本知识。
安规所涉及的知识和范围十分广泛，而且纷繁复杂，如果要详细的讲述，几乎不可能几乎要通合几十种不同方面安规的测试，下面简单的讲一下测试名称：1.产品的干烧寿命测试；2.电源线的拉力；3.耐压测试；4.跌落强度测试；5.电源线曲折性能测试；6.溢水测试；7.泄漏电流测试；8.斜度测试；9.开关旁路测试；10.温升测试等等。
三、安规知识的作用安规，从广义上讲，就是对我们人体一些安全方面的知识帮安规涉及到方方面面就较多。
如果从消费者的角度讲，安规就是保护自己的安全，而对于产品制造者来讲，安规又是保护消费者的安全，随着社会的发展，人类自身残志不残保护意识的增强，那么人们的产品的安全性能越来越会提出更高的要求，而安规知识也是要我们在日常的生活和工作中不断的总结、积累、学习、进步的。
安规知识入门教程课件
②三重绝缘线
种类：杜邦 ETFE TEFZEL （R） 温度：F级（155 ℃） 绝缘系统：RXT1（B级），RXT2（F级） 每层绝缘厚度：0.02或0.03mm 击穿电压：1.8KV/0.01mm 绝缘强度：50KV-70KV/mm 0.1-0.2mm ③ 支撑物 ：骨架，线架 1.胶木（电木）（耐温高，易脆）中小型 （150℃） 2.PBT（有弹性，耐温低）大型 3. PET（耐温温，又有弹性）大型 4.其他
三.由于电子产品发展向超薄，小型化发展，变压器现采用的 骨架越来越小，要想满足安规的爬电距离和电气间隙，我 们就要考虑采用的骨架结构是否容易过安规。
2024/9/22
四.申请安规，及安规厂检注意事项
一.如何申请安规？
找代理—备资料和样品—初测—送测—检测—发证书 —厂检。
二.厂检注意事项：
厂检目的：通过检查工厂的品质保证体系，生产流程， 确保生产线上产品同样同获取安全认证拥有同样质量 。
2024/9/22
(爬间距离与端空胶带,铁氟龙套管三重绝缘线的使用)
例:BCK42E894B, BCK42E1110B, BCK42E1134
2024/9/22
• 根据以上事例我总结如下几条可供参考：
一.在绕组圈数不多，骨架空间有余地的情况下，我们尽量采 用加大端空来满足爬电距离要求。
二.在绕组圈数比较多的情况下，我们有以下几条可以参考。
ELV：导体与导体之间，导体对地之间电压不超过 42.4V 2024/9/22 AC和60V DC 二次电路。
实验电压
工作电压（V）
输入电路与输出电路之间 （基本绝缘）
输入电路与输出电路之间 （双重和加强绝缘）
<5 150 300 600 1000 0
安规基础知识
开发部：王德超
一.安规简介
1.定义
为了保证人身安全,财产,环境等不受伤害 和损失,所做出的规定. 2.安规所涉及的要求: a.电击 b.火灾 c.电磁辐射 d.环境污染
一.安规简介
e.化学辐射 f.能量冲击 g.化学腐蚀 h.机械伤害和热伤害 3.世界主要安规体系 a. IEC体系----以欧盟为代表 b. UL体系----以美国为代表 尽管这两个体系各自独立,但现在有互相
四.电子产品在制程中的 安规要求
般爬升时间不得低于1秒.缩短测试时间时, 应采用更高的试验电压.根据UL的规定, 可以有如下关系转换: 交流(1000V+2*额定工作电压)*1.2 直流(1000V+2*额定工作电压)*1.4*1.2 2.绝缘电阻——主要考虑产品的绝缘性能 绝缘电阻的试验电压一般采用直流电压, 通常采用500V,绝缘电阻不低于10M Ohm, 测试时间一般也为1分钟.如需缩短测试时 间,可参照耐压测试进行调整.
五.安规测试
c.测试前的准备
1)首先要确认仪器是否可靠接地.电源线,
高压线有无破损,工作场所的地面是否铺 上绝缘胶皮,或穿戴好绝缘鞋,绝缘手套等 防护装置,取出佩戴的静电环. 2)确认测试线路治具连接无误. 3)确认选择的测试程序于所测试的产品 安规要求是否吻合.
五.安规测试
d.测试 1)将待测品接入测试电路中,注意接线时高压线
五.安规测试
因工厂生产一般只进行耐压和绝缘电阻
测试,现在就这两个项目做一个简单的介 绍. 1.耐压测试 a.在线测试因其使用频率很高,所以在进 行测试前要对仪器进行点检.
五.安规测试
点检方法:
安规基础知识及设计注意细节
标语，UL969 • X/Y电容：IEC60384-14,2nd/EN132400, UL1414 • 光耦合器：一次侧与二次侧间，UL1577，IEC60950 • 电源开关：当作AC电源开关使用，UL1054,IEC61058-1/CEE24 • 电压选择开关：当作电压切换开关使用，UL1054,IEC61058-
因为有电流通过人体, 只要有数 毫安培的电流, 即可对正常健康 人造成影呼. 一般而言, 在干燥 情形下, 小于40Vpeak或60Vdc的 电压, 通常视为不具危险电压.
何谓能量危险 ?
具有大电流或高电容 线路上短路时, 有可 能造成电弧放电或融 化金属. 因此, 即使 是属于低电压线路, 也可能造成能量危险.
危险电压之定义为何 ?
一个电压超过 42.4Vpk, 或 60Vdc 者称之
二、安规零件种类
零件类 — 插座, 开关, 保险丝及保险丝座, X 及 Y 电容, 连接器, 变压器及电感类, 光耦合器, 直流 及交流风扇, 突波吸收器, 热敏开关, 接地端子, 泄放电阻等.
塑胶类 — PCB板, 安规标签线, 热缩套管, PVC 管, 绝缘片, 矽胶片,绝缘胶帶,绝缘塑胶盖子等.
1/CEE24 • 输入插座：当作disconnect device ground pin 须比line/neutral
pins长，IEC60320,UL498
安规零件种类
• 直流风扇：正常热源控制使用，但对于未有UL,CSA及EU如 VDE等承认之风扇须附加fan locked 测试，UL507
何谓火灾危险 ?
在过载, 零件失误, 绝缘崩溃等情況下, 其所造成之异常温 度变化有可能形成 火灾危险
何谓结构及热源危险 ?
安规基本知识
安规知识摘录第一章安规基本知识一. 安规的定义及目的.1. 定义: 各国依设备使用之范围而制定之安全规范.2. 申请安规的目的: 为保护使用者生命、财产之安全.如不受电击, 火灾等之危险.二. 一般通用安规标准.1. 基本上是依IEC 国际标准,各国依据国家不同之需求而制订其标准.2. 如 IEC60950 ( Information Technology Equipment 资讯类产品 )3. USA – UL609504. 欧盟– EN609505. 中国– GB 49436. 澳洲– AS32607. 日本– J609508. 韩国– K609509. 没有特别制定标准号码, 仍为IEC60950 –10. 新加坡,阿根廷.11. 医疗设备– IEC6060112. 视讯产品– IEC6006513. 家电类产品– IEC60335IEC 安规standard 一般订名称IEC60XXXEMC standard一般订名称IEC61000-三. 一般通用电压.1. 北美– US, Canada 120V, 60Hz2. 中南美– 220V 较多,有的国家也有120V3. 欧盟– 230V, 50Hz (因为英国原本是240V,其他西欧国家为220V,因此折中220V )4. 东欧–一般为 220V, 50Hz5. 日本– 100V, 50 HZ澳洲,纽西兰– 240V, 50 Hz6. 其他国家以220V居多.如:中国,韩国,东南亚国家.四. 电源供应形式.1. Adaptor –有塑胶外壳a. Class I 有接地 pinb. Class II没有接地 pin (双重绝缘)使用 Inlet 直接插墙式Open Frame –没外壳和有铁壳五. CB Report1. 何谓 CB report .2. CB - Certify Body 认证单位.3. NCB –国家认证单位.4. CB report 之功用.5. -节省申请时间,费用第二章机种安规设计注意事项一. 安规零件承认要点1. X电容X 电容方形电容,使用X电容是为解决EMI问题. X电容通常有多国安规认证,认证标准IEC384-14 2nd edition, 1993 . X电容愈大,放电愈慢. 为解决放电问题通常是与X电容串联一电阻,此电阻称为泄放电阻.当X电容 > 0.1uF 就要加上泄放电阻.a). UL-FOKY2, FOWX2及IEC384-14 X2 approval. 不控制厂牌及型号.b). 其他安规: 控制厂牌及型号, 更换厂牌亦要报备.c). Rating: 以Max.报备, 只可换小不可变大, 否则要报备.d). 一般飞宏使用厂牌:OKAYA: PA, RE typeArcotronics: R.46, 原1.40, 1.47禁用Hua June: MKP typeRoderstein: F1772 typeEvox Rifa: PHE840Me). 一般X电容最同温度限制为100℃2. Y电容Y 电容分为Y1、Y2电容,Y1电容为单绝缘电容,Y2电容为双绝缘电容.Y电容愈大,漏电电流(Leakage current)愈大.Class II产品漏电电流限制值为0.25mA,若Y容总值大於3300pF,则会fail. X,Y电容为非必要元件,若产品本身设计、layout OK, EMI也没有问题则可不使用此类元件(设为Optional).一般安规申请时X, Y电容列其最大值. EC电容要注意使用温度不超过其额定温度,电容容值一般设为min,只可改大不可改小.a). UL- FOKY2, FOWX2及IEC384-14 X2 approval. 不控制厂牌及型号.b). 其他安规: 控制厂牌及型号, 更换厂牌亦要报备.c). Rating: 以Max.报备, 只可换小不可变大.否则要报备.d). 跨一.二次侧电容称为Bridging Capacitor. 一般超过3300uF, 安规测试中的LCC test可能会fail-请特别注意.e). 一般飞宏使用厂牌:TDK: CD (Y1), CS (Y2) typeMurata: KX ( Y1), KC( Y2) typePan Overseas: AH (Y1), AC( Y2) typeSuccess: SE ( Y1), SB ( Y1), SF ( Y2 )Roderstein: WKO ( Y2) typeMatsushita: NS-A typef). 一般X 电容最高温度限制为85℃.TDK CD type 及Success SB, SE type safety承认到125℃.g). X, Y 电容一般可在report上标示为Optional.3. Fuse / Thermal fuse (thermal cut off)a). Fuse选用标准-只要比额定输入电流大就可以了.b). 请不要大、小power adaptor都用T 2.5A. CE 的surge只要测1KV ( 2 pin adaptor ), 2KV ( 3 pin adaptor ).因有时在Fuse rating 与输入电流相差过大, fuse 无法立即broke, 会造成end user 端的危险.c). 因为fuse是重要安规零件, 所要报备的厂商 / type就都要准备样品.d). 当安规完成后再报备新fuse需要做测试.e). 请工程师告知 2 个以上至厂商及type.f). Thermal fuse若无论在任何情形下都不会动作, 则可申请为Optional.4. Storage Capacitora). 一般申请时是以min. 报备. 若rating变大, 可以不用报备.b). Rating 变小要报备及测试.c). Storage capacitor - 只控制rating, 不控制厂商及type.d). 最大温度只有105ºC, 若温度过高也可能影响max. ambient之限制.5. 热缩套管:a). 要有UL, CSA approval.一般safety report 上不会注明厂商及型号.b). Rating: 选用适当之voltage及温度. 飞宏几乎都用600V, 125 ºC. (600V?)6. Transformera).整个成品中最重要之零件,若变压器变化,则至少有50% test要重做.b).线圈、线径变更要报备安规.c).UL Class B 130C insulation system.d).若无使用三层绝缘线则为Dash 2 B-5 system.报备此系统是因为长春电木bobbin在此系统内.e).若有使用三层绝缘线-则为 HIS-8A system.报备此系统是因为Furukawa type TEX-E 及totoku type TIW-E之三层绝缘线在此系统内. 期可使用之bobbin只有Hitachi CP-J-8800 type (电木)f).Insulation system 必须标示在变压器的label上. g).再申请UL若无使用三层绝缘线, Class A与Class B所使用材料是相同的, 因此一般直接申请Class B 变压器.h).飞宏无申请UL Class E insulation system.i).Furukawa 及 Totoku三层绝缘线UL本身认证只有105ºC, 但因有列入Hitachi Chemical HIS-8A系统内, 因此可用在Class B 130 ºC.但若单独使用则仍只有105 ºC UL approval.j).Furukawa在TUV只有Class E 120ºC承认.Totoku在 TUV 有130ºC承认.k).UL Class B system, 所有材料不论其个别承认温度为何, 只要系统内有列的材料皆可使用. 但系统内没列的也都不可以使用.l).其他安规是依材料本身所承认之温度来决定是否可使用m).变压器等级Class A –温升＜75 KClass E –温升＜90 KClass B –温升＜95 K其他 Class H, Class F* 申请UL若变压器等级＞Class E ,要申请绝缘系统.n).变压器绝缘系统(1) PH变压器绝缘系统UL file∶ E149666Ø 有三层绝缘线系统 HIS-8AØ 无三层绝缘线系统 DASH 2 B-5(2) 变压器绝缘系统 Insulation Class B 要注意之材料ØBobbinØMylar tape, Margin tapeØ三层绝缘线 (若有)Ø凡立水.o).变压器的表面必须印有该变压器所属的绝缘系统(HIS-8A或DASH 2 B-5)、变压器的型号,如PSC05R-050的变压器,其表面应标示C05R0501 PHIHONG E149666 HIS-8A等内容.7. Noise Filter (NF).在承认NF时,对照CB report或UL report的要求. 一般来说UL对Noise Filter材质和厂商没有特别的要求,只要其耐温能承受变压器的最大温升即可,其所用的材质及厂商不是一定要符合飞宏公司的绝缘系统.8. Plastic Enclosea).若产品为direct plug-in type. 申请IEC950时Plug 要做ball pressure, ball pressure test 温度125ºC min. 1hour.因此要考虑plug之材质.b).对於enclosure, plug (塑胶部分) 因要做烤箱及Ball pressure 测试, 若要申请两种以上材质, 则每种材质皆要提供样品.c). USA type Direct plug-in adaptor, 虽然UL1310 2000年版将距离缩为 5.2mm,但因为加拿大的距离维持不变, 因此申请UL, cUL还是以7.9mm min.为准. 此处距离是指adaptor 插入socket后, 金手指对AC input blade 间之最近距离.9. 风扇a).在挑选风扇除注意其尺寸外, 最重要的是其风量.b).当安规完成后若要在报备新风扇, 请尽量找风量( CFM)比原先风扇大者. 否则温度, abnormal …要重测.c).也因常被客户抱怨noise 太大而要求换风扇.d).风扇请找有 UL 及欧规认证之 type.10. AC / DC Corda).一般申请时都没有附AC cord,但若考虑客户要求出货时要一并附AC cord,则可将AC cord申请为optional.b).若无申请AC cord optional,则要分开包装,不可放在同一carton内.c).DC cord在UL是安规零件会写在UL report上.在其他安规不是安规零件.d). 若有申请UL则至少要VW-1. 80ºC,但UL一般会标示300V.但若安规样品上有rating则会依样品上之type、rating,温度直接写在UL report上, Ex. 18AWG. 2464 type, VW-1. 80ºC. 因此再请线材厂商做样品时要特别注意.11. 接地黄绿线a).接地线要打端子.b).若是使用3 pin inlet, 则接地线一端要直接焊在 inlet 之FG pin 上, 请不要两端都焊在 PCB上.c).若是open frame type 用的是3 pin connector, 因不确定以后是会以铁壳接地. 因此皆地点要做grounding test.12. 其他安规零件a). Switch- 控制厂牌, 型号, rating.b). Relay -- 控制厂牌, 型号, rating.c). Varistor -- 控制厂牌, 型号, rating.d). Inlet / outlet- 控制厂牌, 型号, rating.e). 光耦和器(PC)-控制厂牌, 型号, 内部绝缘距离,耐压.f). Insulator- kapton / mylar tape, 绝缘垫, 绝缘 mylar sheet(1). 一般绝缘 tape 没有UL94承认, UL card 上只有使用温度. Mylar / Kapton tape 做绝缘用时要pass AC3000 / 每层 Hi-pot test.l(2). 绝缘垫要控制厂牌, 型号与温度与燃烧等级.(3). 一般使用之mylar sheet虽为94V-0, 但温度承认只有60ºC. 因此要注意是否期周围温度会超过使用温度.(4). Diode - 控制rating.(5). Resistor - 控制rating.13. 各国插头a) . US Type –使用於北美,日本,台湾 .. EU Type –使用於欧洲及一般为220V电压之国家.. UK Type –使用於英国,爱尔兰.. Australia Type –使用於澳洲,纽西兰.e) . Korea Type –使用於韩国,其形状与EU type相同但其Metal cap EU type 4.0 mm, Korea type 4.8 mm.f) . Argentina type –类似澳洲plug 但在靠近Neutral pin 附近要打印“ N”.14. 塑胶料.a. 不同塑胶料有不同之适用温度及燃烧等级 .Ex. PC+ ABS GE C2950 80C, V-0PC GE 940 120C, V-0Noryl GE SE1 105C, V-1b. 因此必须依其使用范围而选用.c. 与塑胶料有关之安规测试.d. 外壳烤箱测试 min. 70C.e. 待电部分球压测试 min. 125C.f. Drop, Impact test (外壳).g. 绝缘片部分 ( mylar sheet ).h. 使用在隔离一, 二次侧,min. 厚度要求0.4mm.i. 若使用在隔离一次或二次侧,min. 厚度要求则依照 UL card.j. 上最小厚度之要求即可.k. Ex. FR1 min. 0.23 mm 94V-0, 110C.l. 一般塑胶料只要UL有承认,其他国家都可接受.m. UL 对塑胶料测试之标准UL 94. PCB.a). 保险丝的Rating须标示在本体附近, 且不可造成混淆. 各零件之编号亦须清晰可辨.b). 安规距离:No. Description 空间沿面1 AC line—natural 2.0 2.52 AC line—FG 2.0 2.53 Primary—secondary(当<20W 和>20W时) 2.0 2.54.4 6.44 Primary—PE 2.0 2.55 Line—Ground None6 Fuse 2.0 2.57 Secondary side None8 Secondary—FG None9 Primary before Fuse 2.0 2.5c)另PCB的底板即屏蔽板,其要求如下:(1).铜泊范围内需有不连续面,且任意一个不连续面的直径不大於安规要求尺寸Eg.: CHANYOU(千友) Max. 25.4mmYUE WAN(裕华) Max. 9.4mm(2).底板为二次侧或一次, 必须注意一次侧与二次侧间的距离应不小於5mm.16. Model Label:a). 一般要求:一般model label须标示:公司名或商标、型号、输入电压、输入电流、输入频率、输出电压、输出电流、交直流符号和相关的安规符号及叙述。
安规的基本知识课件
安规标准的实施需要企业和监管机构共同参与。企业需要按照安规标准进行产 品设计、制造和销售，同时监管机构需要对产品进行安全检测和评估，以确保 产品的安全性符合标准要求。
02
安规基础知识
电气安全基础知识
电流对人体的影响
了解电流通过人体产生的效应，如电击、电 休克等。
绝缘材料
识别常见的绝缘材料，如塑料、橡胶、陶瓷 等，以及它们在电气安全中的应用。
意义
安规是产品质量评估的重要指标之一，也是企业获取市场准入和消费者信任的关键因素。安规能够有效地保障 公众的健康和安全，防止产品在使用过程中对环境和人类造成伤害。
安规的分类与标准
分类
安规可以根据产品的不同类型和用途进行分类，如家电、电 子产品、医疗器械等。每个类别的产品都有相应的安规标准 和要求。
标准
安规的标准通常是由政府或行业协会制定和发布的，以确保 不同产品在不同地区和不同市场上的安全性。例如，中国的 安规标准多数是由国家质量监督检验检疫总局发布的。
安规的制定与实施
制定
安规标准的制定通常基于广泛的技术和科学知识，以确保标准的合理性和有效 性。在制定过程中，需要考虑产品的设计、材料、制造工艺、使用环境等多个 因素。
，员工触电受伤。
分析
该案例中，电机设备未接地是导 致触电事故的主要原因。按照安 规要求，所有电气设备的外壳都 应接地，以防止设备带电时对人
体造成伤害。
应用
在工厂中，所有电气设备都应按 照安规要求进行接地，并定期检 查接地情况，确保设备安全运行
。
机械设备案例分析与应用
01
案例二
某机械加工厂的机床设备未按照安规要求设置安全防护装置，导致员工
感谢您的观看
安规基本知识和设计
爬电距离和电气间隙图解
术语（七）
一次ቤተ መጻሕፍቲ ባይዱ路和二次电路
标准中下的定义：
一次电路（primary circuit) 直接与交流电网电源连接的电路。例如包括与交流电网电源连接的装置，变 压器的初级绕组，电动机及其他负载装置 二次电路（secondary circuit) 不与一次电路直接连接，而是由位于设备内的变压器、变换器或等效的隔离装 置供电或由电池供电的一种电路 我们曾有一些错误的理解，认为二次电路就时安全的，这是完全错误的。其实这 时，我们已经将二次电路和SELV电路混淆了。 根据定义，当市电断开或故障时，UPS工作在battery mode，这时UPS应该定义为 二次电路，但是否这时UPS内部线路就是安全的呢？肯定不是，我们应该理解：二次电 路并不一定安全，它包含SELV电路，但不等同于SELV电路 一次电路和二次电路区别在于是否直接与能产生瞬态高压的设备或作基本绝缘的 隔离，并不在于它是否安全。 我们来看看以下几种电路
R 187 C 72 R 149 R 150 C 250 R 211 C 65 R 312 R 180
R 154
Q5
R 129
24C02
R 82
R 188
D 35
D 10
R 205
4081
R 111
U7 U26
4066
C3
R 55
C8
R2
R 86
C 40
R 147
D 01
R 313
R16
1
C 23
D23
术语（六）
（爬电距离、电气间隙、漏电起痕）
爬电距离（Creepage Distance） 沿绝缘表面测得的两个导电零部件之间或导电零部件与设备界面之间的最短距离 电气间隙（Clearance） 在两个导电零部件之间或导电零部件与设备界面之间测得的最短空间距离 漏电起痕(tracking) 固体绝缘材料表面由于受到电应力和电解质污染物联合作用而在该表面逐渐形成 导电通路的最高电压 Ⅰ 组材料 600≤CTI Ⅱ 组材料 400≤CTI<600 Ⅲ a 组材料 175≤CTI<400 Ⅳ b组材料 100≤CTI<175
安规基础知识详解
安规基础知识详解安规就是产品认证中对产品安全的要求，包含产品零件的安全的要求、组成成品后的安全要求。
安规其实是中国人自己的产物，国外一般会叫成regulatory。
什么是安规?安规最佳的英文解释应当是Production Compliance。
是指产品从设计到销售到终端用户，贯穿产品使用的整个寿命周期，相对于销售地的法律、法规及标准产品安全符合性。
这种产品安全符合性不仅仅包含了普通意义上的产品安全，同时还包括产品的电磁兼容与辐射、节能环保、食品卫生等等方面的要求。
她应当不仅仅是一种要求、一本标准、一张证书、一份测试报告所能取代或能说明的，更应该是贯穿了产品生命周期的一种产品安全责任和活动。
单纯地把安规理解为认证应当是片面的。
认证只是评估产品符合性的一种手段或过程，但是它不是必需的手段或过程。
这种符合性应当在产品设计之初予以考核，经过但不一定经过第三方通过测试，考察产品对相关法律、法规及标准的符合性，对可预见或不可预见的风险进行评估，确保使用者在使用过程中尽可能地避免出现预见或不可预见的人身伤害或财产损失。
安规通过模拟终端客户可能的使用方法，经过一系列的测试，考核产品在正常或非正常使用的情况下可能出现的电击、火灾、机械伤害、热伤害、化学伤害、辐射伤害、食品卫生等等危害，在产品出厂前通过相应的设计，予以预防。
此安规规范适用于输入电压低于600V的弱点类设备的PCB安规设计。
第一部分安规基础知识UL与VDE的安全标准有本质上的差异,UL规格比较集中在防止失火的危险,而VDE规格则比较关于操作人员的安全,对于电源供给器而言,VDE乃是最严厉的电气安全标准.下面的安全件均需要有VDE and UL证书(如果到加拿大的机型还外加CUL证书)：1. 变压器(骨架、绝缘胶带、聚酯绝缘胶带)2. 滤波器(骨架、绝缘胶带、聚酯绝缘胶带)3. 光耦4. Y电容5. X电容6. PCB材质(并包括制板黄卡)7. 可燃性塑胶材质(包括前面板、电源板支撑胶柱、电源板绝缘PVC、保险管座、电源线插座VH-3等)8. 保险管9. 热缩套管10.大容量的电解电容.11.各类线材空间距离(clearance) / 电气间隙：在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。
安规基础知识教材(GS)
GS安规基础知识一、安规基本概念1、额定电压是由制造厂为器具规定的电压。
2、额定电压范围是由制造厂为器具规定的电压范围，用其上限和下限来表示。
3、工作电压器具以额定电压并在正常工作条件下运行时，其所考虑的那部分所承受的最高电压。
注1：需考虑控制器和开关设备不同位置的影响。
注2：工作电压已将谐振电压考虑在内。
注3：在确定工作电压时，瞬间电压的影响可忽略。
4、额定输入功率由制造厂为器具规定的输入功率。
5、额定输入功率范围由制造厂为器具规定的输入功率范围，用其上限和下限来表示。
6、额定电流由制造厂为器具规定的电流。
注：如果没有为器具规定电流，则额定电流：——对于电热器具，为由额定输入功率和额定电压计算出的电流；——对于电动器具和联合型器具，为器具以额定电压在正常工作条件下运行时测得的电流；7、额定频率由制造厂为器具规定的频率。
8、额定频率范围由制造厂为器具规定的频率范围，用其上限和下限来表示。
9、安全防护方面的基本概念：(1)基本绝缘：施加于带电部件对电击提供基本防护的绝缘。
(2)附加绝缘：万一基本绝缘失效，为了对电击提供防护，而对基本绝缘另外施加的独立绝缘。
(3)双重绝缘：由基本绝缘和附加绝缘构成的绝缘系统。
(4)加强绝缘：在本标准规定的条件下，提供与双重绝缘等效的防电击等级，而施加于带电部件的单一绝缘。
注：作为一个单独的绝缘系统，能够在可接触部分与带电部件直接提供与双重绝缘等效的防护，穿通厚度至少为2mm。
(5)功能性绝缘：在不同电势的导电部件之间的绝缘，仅为器具的正确运行所需。
注：绝缘厚度的要求：基本绝缘或附加绝缘厚度不小于1.0mm；加强绝缘厚度不小于2.0mm。
10、爬电距离两个导电部件之间，或一个导电部件与器具的易触及表面之间沿绝缘材料表面测量的最短路径。
11、电气间隙两个导电部件之间，或一个导电部件与器具的易触及表面之间的空间最短距离。
注意：塑胶材料的电镀表面认为是导电部件。
12、带电部件在正常使用时,通电的导线或导电性部件(包括中性线)，但不包括PEN导线(注符合8.1.4条件的不是带电部件)。
安规基础知识
2019/12/28
QC检验基础知识
16
4、器具的电源线连接方式
X型连接 ：
能够容易更换电源软线的连接方法。
注：该电源软线可以是专门制备并仅能从制造
厂或其服`务机构
处得到的。专门制备的软
线的也可包含器具的一部分
2019/12/28
QC检验基础知识
17Βιβλιοθήκη 型连接：不打碎或不损坏器具就不能更换电源软线的电源 软线连接方法。
3）双重绝缘：由基本绝缘和附加绝缘两种绝缘组成的 绝缘系统。 4）加强绝缘：加在带电部件上的一种单一绝缘系统， 它提供的防触电保护程度相当于双重绝缘。
2019/12/28
QC检验基础知识
2
绝缘示意图
绝缘厚度的要求： 基本绝缘或附加绝缘厚度不小于1.0mm； 加强绝缘厚度不小于2.0mm
电源线
可触及部分
110V 60Hz
2019/12/28
QC检验基础知识
19
6、各国安规标志：
2019/12/28
QC检验基础知识
20
7、GS标准： (1)GS的含义 GS的含义：是 “Germany Safety”(德国安全)-----是德国的安全
认证标志；
(2)CE简介 CE标志是强制施加在产品名牌上的,证明产品是通过工厂声明或
I类电器:其电击防护不仅依靠基本绝 缘而且包括一个附加安全防护措施 的器具。其防护措施是以万一基本 绝缘失效，易触及的导电部件不会 带电的方法是将易触及的导电部件 连接到设施固定布线中的接地保护 导体。
2019/12/28
QC检验基础知识
15
3、电器分类
II类电器：防触电不仅依靠基本绝缘， 而且具有附加的安全预防措施的电器。 例如：装有双重绝缘或加强绝缘，但 没有接地保护或依赖于安装条件的可 靠措施（依靠双重绝缘或加强绝缘防 护触电的部件）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

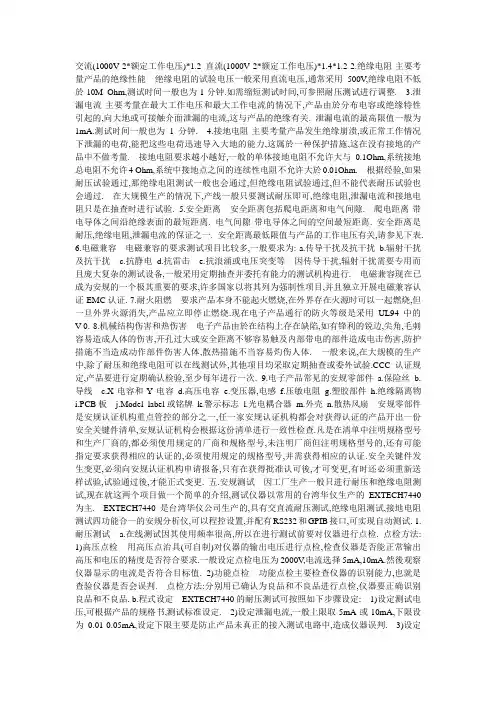

交流(1000V 2*额定工作电压)*1.2 直流(1000V 2*额定工作电压)*1.4*1.2 2.绝缘电阻-主要考量产品的绝缘性能绝缘电阻的试验电压一般采用直流电压,通常采用500V,绝缘电阻不低於10M Ohm,测试时间一般也为1分钟.如需缩短测试时间,可参照耐压测试进行调整. 3.泄漏电流-主要考量在最大工作电压和最大工作电流的情况下,产品由於分布电容或绝缘特性引起的,向大地或可接触介面泄漏的电流,这与产品的绝缘有关. 泄漏电流的最高限值一般为1mA.测试时间一般也为1分钟. 4.接地电阻-主要考量产品发生绝缘崩溃,或正常工作情况下泄漏的电荷,能把这些电荷迅速导入大地的能力,这属於一种保护措施,这在没有接地的产品中不做考量. 接地电阻要求越小越好,一般的单体接地电阻不允许大与0.1Ohm,系统接地总电阻不允许4 Ohm,系统中接地点之间的连续性电阻不允许大於0.01Ohm. 根据经验,如果耐压试验通过,那绝缘电阻测试一般也会通过,但绝缘电阻试验通过,但不能代表耐压试验也会通过. 在大规模生产的情况下,产线一般只要测试耐压即可,绝缘电阻,泄漏电流和接地电阻只是在抽查时进行试验. 5.安全距离安全距离包括爬电距离和电气间隙. 爬电距离-带电导体之间沿绝缘表面的最短距离. 电气间隙-带电导体之间的空间最短距离. 安全距离是耐压,绝缘电阻,泄漏电流的保证之一. 安全距离最低限值与产品的工作电压有关,请参见下表.
6.电磁兼容电磁兼容的要求测试项目比较多,一般要求为: a.传导干扰及抗干扰b.辐射干扰及抗干扰 c.抗静电 d.抗雷击 e.抗浪涌或电压突变等因传导干扰,辐射干扰需要专用而且庞大复杂的测试设备,一般采用定期抽查并委托有能力的测试机构进行. 电磁兼容现在已成为安规的一个极其重要的要求,许多国家以将其列为强制性项目,并且独立开展电磁兼容认证-EMC认证.
7.耐火阻燃要求产品本身不能起火燃烧,在外界存在火源时可以一起燃烧,但一旦外界火源消失,产品应立即停止燃烧.现在电子产品通行的防火等级是采用UL94中的V-0.
8.机械结构伤害和热伤害电子产品由於在结构上存在缺陷,如有锋利的锐边,尖角,毛刺容易造成人体的伤害,开孔过大或安全距离不够容易触及内部带电的部件造成电击伤害,防护措施不当造成动作部件伤害人体,散热措施不当容易灼伤人体. 一般来说,在大规模的生产中,除了耐压和绝缘电阻可以在线测试外,其他项目均采取定期抽查或委外试验.CCC认证规定,产品要进行定期确认检验,至少每年进行一次.
9.电子产品常见的安规零部件 a.保险丝 b.导线 c.X电容和Y电容d.高压电容 e.变压器,电感f.压敏电阻g.塑胶部件h.绝缘隔离物i.PCB板j.Model label或铭牌k.警示标志l.光电耦合器m.外壳n.散热风扇安规零部件是安规认证机构重点管控的部分之一,任一家安规认证机构都会对获得认证的产品开出一份安全关键件清单,安规认证机构会根据这份清单进行一致性检查.凡是在清单中注明规格型号和生产厂商的,都必须使用规定的厂商和规格型号,未注明厂商但注明规格型号的,还有可能指定要求获得相应的认证的,必须使用规定的规格型号,并需获得相应的认证.安全关键件发生变更,必须向安规认证机构申请报备,只有在获得批准认可後,才可变更,有时还必须重新送样试验,试验通过後,才能正式变更. 五.安规测试因工厂生产一般只进行耐压和绝缘电阻测试,现在就这两个项目做一个简单的介绍,测试仪器以常用的台湾华仪生产的EXTECH7440为主. EXTECH7440是台湾华仪公司生产的,具有交直流耐压测试,绝缘电阻测试,接地电阻测试四功能合一的安规分析仪,可以程控设置,并配有RS232和GPIB接口,可实现自动测试. 1.耐压测试 a.在线测试因其使用频率很高,所以在进行测试前要对仪器进行点检. 点检方法: 1)高压点检用高压点治具(可自制)对仪器的输出电压进行点检,检查仪器是否能正常输出高压和电压的精度是否符合要求.一般设定点检电压为2000V,电流选择5mA,10mA.然後观察仪器显示的电流是否符合目标值. 2)功能点检功能点检主要检查仪器的识别能力,也就是查验仪器是否会误判. 点检方法:分别用已确认为良品和不良品进行点检,仪器要正确识别良品和不良品. b.程式设定EXTECH7440的耐压测试可按照如下步骤设定: 1)设定测试电压,可根据产品的规格书,测试标准设定. 2)设定泄漏电流,一般上限取5mA或10mA,下限设为0.01-0.05mA,设定下限主要是防止产品未真正的接入测试电路中,造成仪器误判. 3)设定
电压爬升时间,根据有关安规标准的规定,电压爬升有一定的速率,但从最低爬升到最高时间不得少於1秒. 4)定义测试通道,H表示高压端,L表示低压端,0表示该通道关闭. 5)电弧侦测设置,一般情况下,电弧侦测都应设置为开,但有些特产品电弧侦测需要设置为关. 6)频率选择,根据产品使用电压的频率选择,如果是通用型,一般选择60Hz. 7)偏差测试,因在高压情况下,测试线路和测试治具的分布电容产生漏电流,造成漏电流的读数误差,因此要进行偏差测试,让仪器自动扣除这部分误差. 8)连续测试设置,如果耐压测试结束後,还要继续测试其他本仪器提供的测试项目,可设置为开,仪器会自动转入下一个项目的测试. c.测试前的准备1)首先要确认仪器是否可靠接地.电源线,高压线有无破损,工作场所的地面是否舖上绝缘胶皮,或穿戴好绝缘鞋,绝缘手套等防护装置,取出佩戴的静电环. 2)确认测试线路治具连接无误.
3)确认选择的测试程式於所测试的产品安规要求是否吻合. d.测试1)将待测品接入测试电路中,注意接线时高压线要接产品的高压端,馈线(地线或低压线)接产品的低压端.一般要将高压端的所有引线都要短接在一起,低压端也同样如此.不要认为一次侧纵是比二次侧电压高. 2)确认连接无误,可以开始测试,测试刚开始时,由於电路中存在分布电容,此时电容充电漏电流会较高,也很不稳定,随着时间的延长,漏电流会慢慢下降,应纪录最後的漏电流数值. 3)在测试过程中,人体不要触及带电部分,以防受到电击伤害. 2.绝缘电阻测试绝缘电阻一般不作测试,根据经验,如果耐压测试通过,就意味着绝缘电阻测试也会通过.因为耐压测试的试验电压比绝缘电阻的试验电压高很多. 绝缘电阻的测试方式与耐压测试差不多,只不过绝缘电阻测试使用的是直流电压,纪录数值是绝缘电阻. 绝缘电阻测试程式的设定 a.进入绝缘电阻测试介面. b.测试电压的设定,一般取直流500V. c.充电电流的设定,先测试被测物的充电电流(仪器自动进行测试),取该数值的1/2作为测试的充电电流. d.绝缘电阻的上限设定,一般将此项设定为0,表示对上限不做限定. e.绝缘电阻的下限设定,一般设定为10M Ohm,也可根据要求输入相应的下限. 判定延迟时间的设定,一般设为1秒,也可根据产品的自身特性设定.f.测试通道的设定与耐压测试相同
. 保险管的安规标识齐全
保险丝附近是否有6 项完整的标识，包括保险丝序号、熔断特性、额定电流值、防爆特性、额定电压值、英文警告标识。
如F101 F3.15AH,250Vac, “CAUTION：For Continued Protection Against Risk of Fire，Replace Only With Same Type and Rating of Fuse”。
若PCB 上没有空间排布英文警告标识，可将工，英文警告标识放到产品的使用说明书中
说明。
2
PCB 上危险电压区域标注高压警示符
PCB 的危险电压区域部分应用40mil 宽的虚线与安全电压区域隔离，并印上高压危险标
识和“DANGER!HIGH VOTAGE ”。
高压警示符如图16 所示：
图16
3
原、付边隔离带标识清楚
PCB 的原、付边隔离带清晰，中间有虚线标识。
4
PCB 板安规标识应明确
PCB 板五项安规标识（UL 认证标志、生产厂家、厂家型号、UL 认证文件号、阻燃等级）
齐全。
5
加强绝缘隔离带电气间隙和爬电距离满足要求
PCB 上加强绝缘隔离带电气间隙和爬电距离满足要求，具体参数要求参见相关的<<信息技术设备PCB 安规设计规范>>。
靠隔离带的器件需要在10N 推力情况下仍然满足上述要求。
除安规电容的外壳到引脚可以认为是有效的基本绝缘外，其它器件的外壳均不认为是有效绝缘，有认证的绝缘套管、胶带认为是有效绝缘。
6
基本绝缘隔离带电气间隙和爬电距离满足要求
原边器件外壳对接地外壳的安规距离满足要求。
原边器件外壳对接地螺钉的安规距离满足要求。
原边器件外壳对接地散热器的安规距离满足要求。
（具体距离尺寸通过查表确定）DANGER!!!
HIGH VOLTAGE
7
制成板上跨接危险和安全区域（原付边）的电缆应满足加强绝缘的安规要求
8
考虑10N 推力，靠近变压器磁芯的两侧器件应满足加强绝缘的要求
9
考虑10N 推力，靠近悬浮金属导体的器件应满足加强绝缘的要求
10
对于多层PCB，其内层原付边的铜箔之间应满足电气间隙爬电距离的要求（污染等级按照Ⅰ计算）
11
对于多层PCB，其导通孔附近的距离（包括内层）应满足电气间隙和爬电距离的要求12
对于多层PCB 层间一次侧与二次侧的介质厚度要求≧0.4mm
层间厚度指的是介质厚度（不包括铜箔厚度），其中2—3、4—5、6—7、8—9、10—11 间用的是芯板，其它层间用的是半固化片。
13
裸露的不同电压的焊接端子之间要保证最小2mm 的安规距离，焊接端子在插入焊接后可能发生倾斜和翘起而导致距离变小。
表8 列出的是缺省的对称结构及层间厚度的设置：安规电容的安规要求有哪些？
.。
