抗震钢筋最大力延伸率试验方法
《钢筋混凝土用600MPa级热轧抗震带肋钢筋(征求意见稿)》编制说明
600MPa贯彻落实国务院出台的《深化标准化工作改革方案》中发展壮大团体标准的有关要求，制定满足市场和创新需要的团体标准，落实国家关于钢铁行业高质量发展的政策导向，满足生产企业和下游用户对钢筋混凝土用600MPa 级热轧抗震带肋钢筋产品标准的实际需求，提出《钢筋混凝土用600MPa 级抗震热轧带肋钢筋》团体标准制定项目。
本标准由中国工程建设标准化协会、中国特钢企业协会联合提出并归口。
由山东钢铁股份有限公司莱芜分公司牵头起草，多家钢筋生产企业共同参与前期研究、调研和标准的编制、修改、技术数据验证以及标准推广等工作。
钢筋是指钢筋混凝土和预应力钢筋混凝土用钢材。
我国钢筋占钢铁总产量的25%左右，提高钢筋的档次、质量和稳定性，将推动钢铁“减量化”应用，支撑建筑业的转型升级；同时可缓解钢铁生产在资源、能源和环境的制约，对我国钢铁工业加快实现由注重规模扩张向注重品质质量效益转变具有十分重要的意义。
2012 年1月4日，住房和城乡建设部、工业和信息化部联合印发了《关于加快应用高强钢筋的指导意见》，意见中指出“高强钢筋1作为节材节能环保产品，在建筑工程中大力推广应用，是加快转变经济发展方式的有效途径，是建设资源节约型、环境友好型社会的重要举措，对推动钢铁工业和建筑业结构调整、转型升级具有重大意义。
”《指导意见》明确了加快应用高强钢筋的路线图，要求2013 年底，在建筑工程中淘汰335 兆帕级钢筋；到2015 年底，高强钢筋的产量占螺纹钢筋总产量的80％，在建筑工程中使用量达到建筑用钢筋总量的65％以上。
《指导意见》表示，对大型高层建筑和大跨度公共建筑，优先采用500 兆帕级钢筋，逐年提高500 兆帕钢筋的生产和应用比例，开展600 兆帕级钢筋的应用技术研发。
针对国内外高强度钢筋升级换代的发展趋势，国内莱钢、承钢等钢铁企业均积极展开600MPa 级热轧高强度钢筋的研发工作，并采用热轧微合金化工艺相继开发出了600MPa 级热轧高强度钢筋。
HRB500E高强抗震钢筋生产实践
1 前言 建材是钢铁工业主要品种大类，随着我国建筑工业的迅速发展，高层建筑、大型水利工程等对钢筋性能的要求越来越高，新版国标GB/T1499.2-2018的发布，HRB500E 高强抗震钢筋生产成为大势所趋[1]，在棒材生产线上对HRB500E 高强抗震钢筋进行了试制，通过采用铌钒复合微合金化成分设计，以及合理控轧控冷工艺措施，成功轧制出HRB500E 高强抗震钢筋，各项成分、性能指标均满足标准要求。
2 HRB500E 高强抗震钢筋要求 抗震钢筋基本技术条件包括：钢筋实测抗拉强度与实测屈服强度之比Rºm /RºeL 不小于1.25；钢筋实测屈服强度与规定的屈服强度特征值之比RºeL/ReL 不大于1.30；钢筋的最大力总伸长率Agt 不小于9.0%的要求[2]。
高强抗震钢筋要求具有良好的塑韧性，来最大限度地吸收地震能量，提高建筑物安全性，起到抗震的作用。
根据国标GB/T1499.2-2018中HRB500E 热轧带肋抗震钢筋力学性能特征值要求，结合生产实际中的时效和检验偏差，制定内控标准，见表1。
HRB500E 高强抗震钢筋生产实践冯启鹏,袁 诚,康天召（日照钢铁控股集团有限公司,山东 日照 276806）摘 要：目前HRB500E 高强抗震钢筋生产主要采用钒氮微合金化生产，主要技术难点是屈服强度ReL、强屈比Rm/ReL 和最大力下总延伸率Agt 偏低。
结合生产线装备，通过采用铌钒复合微合金化成分设计，以及控轧控冷工艺等措施，成功轧出符合国标要求的HRB500E 高强抗震钢筋。
关键词：HRB500E；铌钒复合；控轧控冷DOI:10.16640/ki.37-1222/t.2019.19.025表1 HRB500E 抗震钢筋力学性能特征值[2]标准ReL / MPa Rm / MPa Rºm /RºeL RºeL/ReL Agt/%国标≥500≥630≥1.25≤1.30≥9内控520～650≥650≥1.25≤1.30≥93 工艺设计 HRB500E 高强抗震钢筋钢，单纯靠C、Si、Mn 不能很好的满足GB/T1499.2-2018要求，生产企业一般采用微合金化，匹配轧后控冷工艺。
钢筋最大力总延伸率技术要求
钢筋最大力总延伸率技术要求一、引言钢筋是建筑工程中不可或缺的材料，其力学性能直接关系到建筑物的安全性和稳定性。
而钢筋的最大力总延伸率技术要求则是保证钢筋在使用过程中不会出现断裂或变形的重要指标。
本文将从技术要求、检测方法和应用范围三个方面进行阐述。
二、技术要求钢筋的最大力总延伸率是指在钢筋受到最大拉力时，其长度与原始长度之比。
根据国家标准，钢筋的最大力总延伸率应不小于5%。
这一要求是为了保证钢筋在受到外力时能够有一定的延展性，从而避免出现断裂或变形的情况。
除了最大力总延伸率外，钢筋还有一些其他的技术要求，如抗拉强度、屈服强度、弹性模量等。
这些指标的要求都是为了保证钢筋在使用过程中能够承受一定的外力，同时不会出现过度变形或断裂的情况。
三、检测方法钢筋的最大力总延伸率可以通过拉伸试验来进行检测。
具体方法是将钢筋固定在试验机上，施加逐渐增大的拉力，直到钢筋断裂为止。
在试验过程中，可以通过测量钢筋的长度变化来计算出其最大力总延伸率。
除了拉伸试验外，还可以通过金相显微镜、扫描电镜等方法来观察钢筋的微观结构，从而判断其力学性能是否符合要求。
四、应用范围钢筋的最大力总延伸率技术要求适用于各种建筑工程中使用的钢筋，如混凝土结构、钢结构等。
在建筑工程中，钢筋的作用是承受外力，从而保证建筑物的稳定性和安全性。
因此，钢筋的力学性能是建筑工程中不可忽视的重要因素。
除了建筑工程外，钢筋的最大力总延伸率技术要求还适用于其他领域，如机械制造、航空航天等。
在这些领域中，钢筋的作用也是承受外力，从而保证机械设备或飞行器的稳定性和安全性。
五、结论钢筋的最大力总延伸率技术要求是保证钢筋在使用过程中不会出现断裂或变形的重要指标。
通过拉伸试验等方法可以对钢筋的最大力总延伸率进行检测，从而保证其力学性能符合要求。
在建筑工程和其他领域中，钢筋的力学性能是保证设备或建筑物稳定性和安全性的重要因素。
GBT1499.2-2018主要内容介绍
GB/T 1499.2-2018 钢筋混凝土用钢 第2部分：热轧带肋钢筋 标准介绍
一、标准修订背景及政策 二、基本性能要求 三、标准的主要修改内容 四、标准的主要技术内容
热轧带肋钢筋是钢筋混凝土用领域非常重要 的建筑材料，广泛用于房屋、桥梁、道路等土建 工程。近些年的产量一直维持在2 亿吨左右，取 得生产许可证的企业在500 家左右。 2018年2月6日国家质量监督检验检疫总局、国家 标准化管理委员会发布GB/T 1499.2-2018《钢筋 混凝土用钢第2部分：热轧带肋钢筋》标准，将于 2018年11月1日起执行。 热轧带肋钢筋是公司棒线产线的主要产品，为 了更好实施这一国家标准，供大家在使用钢筋标 准中参考。
5 增加带E钢筋牌号，带E牌号钢筋反向弯曲 试验变为常规检验项目
牌号 HRB400 HRBF400 HRB400E HRBF400E HRB500 HRBF500 HRB500E HRBF500E HRB600 ReL MPa Rm MPa A % 不小于 7.5 400 540 16 9.0 7.5 500 630 15 9.0 600 730 14 7.5 1.25 1.30 1.25 1.30 Agt %
发改委、工信部、质检总局、银 监会、证监会五部会联合发文发 改产业（2017）176号《关于进 一步落实有保有压政策促进钢材 市场平衡运行的通知》
HRB500E性能影响因素的研究

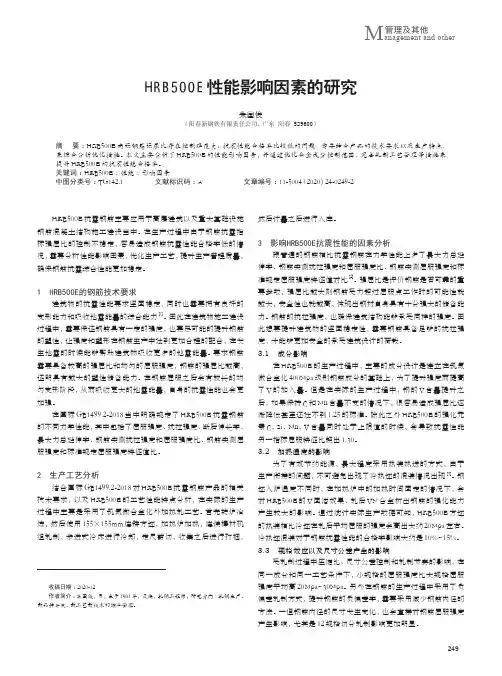

249管理及其他M anagement and otherHRB500E 性能影响因素的研究朱国俊（阳春新钢铁有限责任公司，广东 阳春 529600）摘 要：HRB500E 高强钢筋强屈比存在控制难度大、抗震性能合格率比较低的问题，需要结合产品的技术要求以及生产特点，来综合分析优化措施。
本文主要分析了HRB500E 的性能影响因素，并通过优化合金成分控制范围、完善轧制工艺管理等措施来提升HRB500E 的抗震性能合格率。
关键词：HRB500E ；性能；影响因素中图分类号：TG142.1 文献标识码：A 文章编号：11-5004（2020）24-0249-2 收稿日期：2020-12作者简介：朱国俊，男，生于1981年，汉族，轧钢工程师，研究方向：轧钢生产、新品种开发、新工艺新技术的综合管理。
HRB500E 抗震钢筋主要应用于高层建筑以及重大基础设施钢筋混凝土结构施工建设当中。
在生产过程中由于钢筋抗震指标强屈比的控制不稳定，容易造成钢筋抗震性能合格率低的情况，需要分析性能影响因素，优化生产工艺，提升生产管理质量，确保钢筋抗震综合性能更加稳定。
1 HRB500E的钢筋技术要求建筑物的抗震性能要求坚固稳定，同时也需要拥有良好的变形能力和吸收地震能量的综合能力[1]。
因此在建筑物施工建设过程中，需要保证钢筋具有一定的强度，也要尽可能的提升钢筋的塑性，让强度和塑形在钢筋生产中达到更加合理的配合，在发生地震的时候能够帮助建筑物吸收更多的地震能量。
要求钢筋需要具备较高的强屈比和均匀的屈服强度，钢筋的强屈比越高，证明具有越大的塑性储备能力。
在钢筋屈服之后会有较长的均匀变形阶段，从而吸收更大的地震能量，自身的抗震性能也会更加强。
在国标GB1499.2-2018当中明确规定了HRB500E 抗震钢筋的不同力学性能，其中包括了屈服强度、抗拉强度、断后伸长率、最大力总延伸率、钢筋实测抗拉强度和屈服强度比、钢筋实测屈服强度和标准规定屈服强度特征值比。
原材检测实验总结报告范文(3篇)
第1篇一、实验背景随着我国建筑行业的快速发展，原材料的检测和质量控制成为保障工程质量的关键环节。
本实验旨在通过一系列原材检测实验，了解原材料的性能，为工程实践提供科学依据。
本次实验主要针对钢筋、混凝土、砂石等建筑材料进行检测，包括力学性能、化学成分、物理性能等方面的测试。
二、实验目的1. 了解原材料的性能，为工程实践提供科学依据。
2. 掌握原材检测的基本方法和流程。
3. 提高实验操作技能，培养严谨的科学态度。
三、实验内容1. 钢筋原材检测（1）实验方法：采用拉伸试验、弯曲试验等方法检测钢筋的原材性能。
（2）实验结果：抗拉强度：钢筋的抗拉强度为560MPa，满足国家标准要求。
屈服强度：钢筋的屈服强度为490MPa，满足国家标准要求。
断后伸长率：钢筋的断后伸长率为24%，满足国家标准要求。
最大力总延伸率：钢筋的最大力总延伸率为31%，满足国家标准要求。
2. 混凝土原材检测（1）实验方法：采用抗压强度试验、抗折强度试验等方法检测混凝土的原材性能。
（2）实验结果：抗压强度：混凝土的抗压强度为40MPa，满足国家标准要求。
抗折强度：混凝土的抗折强度为4.5MPa，满足国家标准要求。
3. 砂石原材检测（1）实验方法：采用筛分试验、含泥量试验、泥块含量试验等方法检测砂石的原材性能。
（2）实验结果：细度模数：砂的细度模数为2.8，满足国家标准要求。
含泥量：砂的含泥量为0.5%，满足国家标准要求。
泥块含量：砂的泥块含量为0.1%，满足国家标准要求。
4. 碎石原材检测（1）实验方法：采用筛分试验、含泥量试验、泥块含量试验等方法检测碎石的原始性能。
（2）实验结果：细度模数：碎石的细度模数为2.6，满足国家标准要求。
含泥量：碎石的含泥量为0.8%，满足国家标准要求。
泥块含量：碎石的泥块含量为0.3%，满足国家标准要求。
四、实验分析1. 钢筋原材检测结果显示，抗拉强度、屈服强度、断后伸长率等指标均满足国家标准要求，说明钢筋原材质量良好。
热轧带肋钢筋最大力总延伸率
热轧带肋钢筋是建筑工程中常用的一种钢筋材料，具有较高的强度和良好的延性。
在实际应用中，热轧带肋钢筋的最大力总延伸率是一个非常重要的性能指标，它直接影响到钢筋的抗拉性能和抗震性能。
本文将对热轧带肋钢筋的最大力总延伸率进行详细的阐述。
首先，我们需要了解什么是最大力总延伸率。
最大力总延伸率是指钢筋在承受拉力作用时，从开始受力到断裂的过程中，钢筋的伸长量与原始长度之比。
这个指标反映了钢筋在受力过程中的变形能力，即钢筋的延性。
最大力总延伸率越大，说明钢筋的延性越好，抵抗破坏的能力越强。
热轧带肋钢筋的最大力总延伸率受到多种因素的影响，主要包括以下几个方面：1. 原材料因素：热轧带肋钢筋的原材料主要是钢材，钢材的化学成分、冶炼工艺等都会影响钢筋的性能。
一般来说，含碳量较低的钢材具有较好的延性，因此，选择优质的钢材作为原材料是提高热轧带肋钢筋最大力总延伸率的关键。
2. 生产工艺因素：热轧带肋钢筋的生产工艺包括加热、轧制、冷却等过程。
加热温度、轧制速度、冷却速度等参数的控制对钢筋的性能有很大影响。
合理的生产工艺可以有效提高钢筋的最大力总延伸率。
3. 热处理因素：热轧带肋钢筋在生产过程中需要进行热处理，以消除内应力、改善组织结构、提高力学性能。
热处理工艺的选择和控制对钢筋的最大力总延伸率有很大影响。
一般来说，采用适当的热处理工艺可以使钢筋的最大力总延伸率达到最佳状态。
4. 机械加工因素：热轧带肋钢筋在生产过程中需要进行切割、弯曲等机械加工。
这些加工过程会对钢筋的性能产生一定的影响。
因此，在机械加工过程中，应尽量减少对钢筋的损伤，以保证钢筋的最大力总延伸率。
在实际工程中，热轧带肋钢筋的最大力总延伸率需要根据具体的设计要求和使用环境来确定。
一般来说，对于重要的结构构件，如桥梁、高层建筑等，要求钢筋具有较高的最大力总延伸率，以保证结构的安全性和抗震性能。
而对于一般的建筑结构，可以适当降低对最大力总延伸率的要求，以降低成本。
抗震钢筋最大力延伸率试验方法
抗震钢筋最大力延伸率试验方法引言：抗震钢筋是建筑工程中广泛使用的一种重要材料，其力学性能的稳定性是保障施工安全和工程质量的关键。
抗震钢筋最大力延伸率试验是评估抗震钢筋的延性能力的一项重要试验。
本文将介绍抗震钢筋最大力延伸率试验的方法及步骤。
试验目的：评估抗震钢筋的最大力延伸率，以判断其延性能力，并为工程设计提供参考依据。
试验设备和材料：1.抗拉试验机：能够提供稳定加载速度的试验机，工作范围达到试验要求。
2.测量设备：应提供准确的应变测量装置，如应变计和应变放大器。
3.试件：长度为200mm的抗震钢筋试件3根。
试验步骤：1.试验前准备(1)将试件的直径和长度测量并记录下来。
(2)校准试验机并确保其能够提供稳定的加载速度。
(3)校准应变测量装置并确保其准确性。
2.试验设置(1)将试件固定在试验机上，在试件两端分别安装夹具，确保试件能够均匀受力。
(2)设置试验参数：加载速度、试验温度等。
3.试验加载(1)开始加载试验机，并记录试验机所提供的加载速度。
(2)同时，记录试件的应变随时间的变化情况，直到试件断裂。
4.数据处理(1)根据试验过程中的应变数据和加载速度，绘制应变-时间曲线。
(2)根据试验过程中的加载速度和试件断裂时间，计算抗震钢筋的最大力延伸率。
结果分析：根据试验结果，可以评估抗震钢筋的最大力延伸率，并与国家相关标准进行比较。
如果试验结果符合标准要求，则抗震钢筋的延性能力是合格的；如果试验结果不符合标准要求，则需要进一步调整材料配比或更换抗震钢筋。
结论：。
《 钢筋混凝土用600MPa级热轧抗震带肋钢筋(征求意见稿)》
ICS 77.140.60H 44团体X X X 标准T/XXX××××—××××钢筋混凝土用600MPa 级抗震热轧带肋钢筋600MPa grade anti seismic hot rolled ribbed bar for thereinforcement of concreteXXXX – XX-XX 发布XXXX – XX- XX 实施前言本文件按照 GB/T 1.1-2020 《标准化工作导则第 1 部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国工程建设标准化协会、中国特钢企业协会提出。
本文件由中国工程建设标准化协会、中国特钢企业协会归口。
本文件起草单位：本文件主要起草人：钢筋混凝土用600MPa 级抗震热轧带肋钢筋1 范围本文件规定钢筋混凝土用600MPa级抗震热轧带肋钢筋的术语和定义、牌号、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本文件适用于钢筋混凝土用600MPa级抗震热轧带肋钢筋。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T 222223.5223.11223.12223.14223.19223.23223.26223.37223.40223.59223.63223.84223.85223.86钢的成品化学成分允许偏差钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法钢铁及合金铬含量的测定钢铁及合金化学分析方法钢铁及合金化学分析方法钢铁及合金化学分析方法钢铁及合金镍含量的测定钢铁及合金钼含量的测定可视滴定或电位滴定法碳酸钠分离二苯碳酰二肼光度法测定铬量钽试剂萃取光度法测定钒含量新亚铜灵三氯甲烷萃取光度法测定铜量丁二酮肟分光光度法硫氰酸盐分光光度法钢铁及合金化学分析方法蒸馏分离靛酚蓝光度法测定氮量钢铁及合金铌含量的测定氯磺酚S分光光度法钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量钢铁及合金钛含量的测定二安替比林甲烷分光光度法钢铁及合金硫含量的测定感应炉燃烧后红外吸收法钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法GB/T 1499.2-2018 钢筋混凝土用钢第2部分：热轧带肋钢筋GB/T 2101 型钢验收、包装、标志及质量证明书的一般规定GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析方法(常规法)GB/T GB/T GB/T GB/T GB/T GB/T GB/T 13298175052006620123201242012528900金属显微组织检验方法钢及钢产品一般交货技术要求钢和铁化学成分测定用试样的取样和制样方法钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）钢铁氮含量的测定惰性气体熔融热导法（常规方法）低合金钢多元素的测定电感耦合等离子体发射光谱法钢筋混凝土用钢材试验方法YB/T 081 冶金技术标准的数值修约与检测数值的判定原则JGJ 18 钢筋焊接及验收规程JGJ 107 钢筋机械连接技术规程3 术语和定义GB/T 1499.2中的术语和定义适用于本文件。
抗震钢筋要满足的三大指标
抗震钢筋要满足的三大指标抗震钢筋是一种用于建筑结构中的重要材料，其主要功能是增强混凝土的抗震性能。
为了保证抗震钢筋的质量和性能，需满足以下三大指标：强度、延伸性能和抗腐蚀能力。
本文将逐一详细介绍这三个方面的指标。
首先，抗震钢筋的强度是指钢筋所能承受的力量。
钢筋的强度主要有两个指标：抗拉强度和屈服强度。
抗拉强度是指钢筋在拉伸状态下所能承受的最大拉力，而屈服强度则是指钢筋在受力过程中发生塑性变形时所承受的力的最大值。
强度是衡量钢筋质量的重要指标之一，它决定了钢筋在抗震过程中的承载能力和安全性。
其次，抗震钢筋的延伸性能指钢筋在受力过程中的延伸能力。
延伸性能又分为延伸率和断裂伸长率两个指标。
延伸率是指钢筋在受到拉力时能够延伸的长度与原始长度之比，它反映了钢筋的柔韧性和延展性。
断裂伸长率是指在拉伸破坏时钢筋断裂前的最大延伸长度与原始长度之比，它反映了钢筋的韧性和抗震能力。
延伸性能的好坏将直接影响到结构的延性和耐震性能。
最后，抗震钢筋的抗腐蚀能力也是非常重要的指标。
由于建筑物经常受到高湿度和腐蚀性环境的侵蚀，抗震钢筋需要具有良好的抗腐蚀性，以确保其长期稳定的性能。
抗腐蚀能力主要包括抗氧化、抗碱性和抗盐性。
钢筋经过特殊处理，如防锈涂层、镀锌等，能够有效地提高其抗腐蚀能力，从而延长抗震钢筋的使用寿命。
综上所述，抗震钢筋的三大指标包括强度、延伸性能和抗腐蚀能力。
这些指标不仅影响着抗震钢筋的质量和性能，还关系到建筑结构的安全性和耐久性。
因此，在选购抗震钢筋时，我们应该根据工程需求和环境要求，综合考虑这些指标，选择合适的抗震钢筋，以确保建筑物在地震发生时能够保持稳定和安全。
最大力总延伸率(最大力延伸率试验标准化作业指导书)
工程检测咨询有限公司最大力延伸率试验标准化作业指导书一、依据的检测标准及技术要求（1）《金属材料拉伸试验第1部分：室温试验方法》GB/T 228.1-2010；（2）《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB/T 1499.1-2008；（3）《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB/T 1499.2-2007；（4）《钢筋机械连接技术规程》JGJ 107-2016；（5）《钢筋机械连接用套筒》JG/T 163-2013。
二、适用范围本作业指导书适用于测定金属材料最大力下延伸率，适用于金属材料室温条件的最大力延伸率试验。
三、试验目的熟悉最大力延伸率的测定方法。
四、仪器设备（1）万能材料试验机，1级，0~1000kN；（2）微机电液伺服钢绞线试验机，1级，0~600kN；（3）钢筋夹头，标距打点机等；（4）游标卡尺、钢直尺。
五、环境条件试验一般在室温10℃~35℃范围内进行，对温度要求严格的试验，试验温度应为（23±5）℃。
环境湿度适宜。
六、试验准备室内钢材屈服强度试验之前，需要收集以下资料：（1）万能材料试验机，1级，0~1000KN；微机电液伺服钢绞线试验机，1级，0~600KN 。
（2）委托单位名称，试验钢材类型及钢材出厂证明书或者检验报告单；（3）检测原因。
七、操作规程7.1试验前准备（1）试验前检查仪器设备，以及环境温湿度并做好相应记录；（2）从所送检材料中抽取未损坏的两根代表式样，做好相应标记编号。
（3）认真填写《钢筋原材试验记录表》。
7.2试样制备处理试样的形状和尺寸取决于要被实验的金属产品的形状和尺寸。
通常从产品、压制坯或铸件切取样坯经机加工制成试样。
但是对于截面尺寸恒定的产品和铸造试样可不经过机加工而进行试验。
对于圆形或者多边形，测定试样原始横截面积S 0时利用游标卡尺在两个互相垂直的方向上测量其直径尺寸，然后取平均确定S 0。
对于比例试样根据公式00S k L 计算原始标距，其中k 取值5.65。
耐工业大气腐蚀抗震钢筋-2024标准
耐工业大气腐蚀抗震钢筋1范围本文件规定了耐工业大气腐蚀抗震钢筋的术语和定义、分类、牌号、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本文件适用于耐工业大气腐蚀抗震钢筋（以下简称钢筋）。
2规范性引用文件下列文件中的内容通过文中的规范性引用而成为本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法GB/T223.14钢铁及合金化学分析方法钽试剂萃取光度法测定钒含量GB/T223.19钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量GB/T223.37钢铁及合金氮含量的测定蒸馏分离靛酚蓝分光光度法GB/T223.40钢铁及合金铌含量的测定氯磺酚S分光光度法GB/T223.59钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法GB/T223.63钢铁及合金化学分析方法高碘酸钠（钾）光度法测定锰量GB/T223.84钢铁及合金钛含量的测定二安替比林甲烷分光光度法GB/T223.85钢铁及合金硫含量的测定感应炉燃烧后红外吸收法GB/T223.86钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法GB/T1499.2-2018钢筋混凝土用钢第2部分：热轧带肋钢筋GB/T33953-2017钢筋混凝土用耐蚀钢筋GB/T2101型钢验收、包装、标志及质量证明书的一般规定GB/T4336碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法）GB/T13298金属显微组织检验方法GB/T17505钢及钢产品交货一般技术要求GB/T20066钢和铁化学成分测定用试样的取样和制样方法GB/T20123钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）GB/T20124钢铁氮含量的测定惰性气体熔融热导法（常规方法）GB/T20125低合金钢多元素的测定电感耦合等离子体发射光谱法GB/T28900钢筋混凝土用钢材试验方法YB/T081冶金技术标准的数值修约与检测数值的判定YB/T4368钢筋工业大气环境中腐蚀试验方法JGJ18钢筋焊接及验收规程JGJ/T27钢筋焊接接头试验方法标准JGJ107钢筋机械连接技术规程3术语和定义GB/T1499.2、GB/T33953界定的术语和定义适用于本文件。
最大力延伸率钢筋试验记录
验
试验前同样标记间的距 离L0/原始标距L 0 （mm）
采用标准 试件编号
拉
断裂后的距离L/断后 标距L 1（mm）
每延米重量（kg） 伸 试 屈服力F s （kN） 屈服点σ s（MPa） 屈服强度标准值 （MPa） 拉断最大力F b （kN） 抗拉强度σ b （MPa） 抗拉强度与屈服强 度比值（%） 屈服强度实测值与 屈服强度标准值的 比值（%） 屈服强度实测值与 抗拉强度实测值的 比值（%） 伸长率δ （%） 最大力下的总伸长 率A gt （%） 拉断处位置描述 弯 曲 试 验 附注： 试验 计算 复核 弯曲角度α （°） 弯心直径d （mm） 弯曲外表面描述 弯曲结果
钢筋试验记录
样品编号 级别代号 产地厂名 产品批号 代表数量 仪器设备名称 型号 记录编号 委托编号 委托日期 表面形状 试验铁建设函 [2009]27号
仪器设备 及 环境条件
分辨力
温度（℃）
相对湿度 （%）
样品状态描述 项目 公称直径a （mm） 公称截面面积S （mm2） 实测直径（mm）
铁建设函200927号样品编号记录编号级别代号委托编号产地厂名委托日期产品批号表面形状代表数量试验日期拉伸试验弯曲试验试验计算复核仪器设备及环境条件仪器设备名称屈服强度实测值与抗拉强度实测值的比值伸长率型号管理编号示值范围采用标准分辨力温度相对湿度项目试件编号样品状态描述公称直径amm实测直径mm公称截面面积smm2断裂后的距离l断后标距l1mm试验前同样标记间的距离l0原始标距l0mm钢筋试验记录弯曲角度拉断处位置描述最大力下的总伸长率agt附注
钢筋力学性能试验中试验室内部人员比对的研究
套筒受力变形仿真模拟结果如图14所示。
从仿真的数据来看，套筒双段中间部位产生最大变形，最大的变形量为ε（estrn）=0.02027 mm，设计的理论变形量δ=0.0289 mm 相差不大，从而可知理论设计的可行性和正确性。
图15表面电镜检测车铣外型方案验证:为了验证刀具与参数匹配合理性以及夹具装夹方案的可行性，选择已加工完内孔的零件进行装配车削试验，同时对车削部位进行同步打表检测，观察千分表的振动情况，以达到改善的目的。
检测跳动结果：百分表跳动变化基本不大，在均匀发生跳动，维持在0.005mm 左右，也就是说零件在车削过程中，刀具对其的受力影响比较小，夹具在整个过程中起到了很好的支撑效果，减少了对零件的影响，减少了振纹的产生。
从图15电镜检测微观形貌可以看出，零件表面只存在正常的横向加工刀具痕迹，未发现明显的弧形振刀纹路。
３ 结语回顾整个的研究过程，从深孔加工方案以及外型加工方案上详细论述了刀具的改进，车加工后余量与珩磨参数的确定和外型加工刀具与参数的优化匹配，柔性夹具方案的设计，并对各自的方案进行工程化试验和应用，对导管类薄壁件的变形控制和加工振纹的控制起到了很好的作用。
参考文献[1]李传才，潘玉田，李会营，等.液性塑料夹具[J].机械制造与自动化， 2011（4）：27-28.[2]陈树峰，刘浩.液牲塑料夹具中的薄壁套筒精确设计与分析[J].煤矿机械，2003（9）：12.（上接第55页）１ 该文研究的意义目前很多试验检测机构在组织内部比对的环节上处于薄弱阶段，对比对结果评价的认知不足。
本次内部人员比对研究已经在试验室多次实践论证可行，颇具创新价值，特别是具备很强的可操作性、易获得性和实用性，可为社会上各试验检测机构提供可靠的借鉴和参考，具有指导意义。
２ 钢筋力学性能试验中试验室内部人员比对钢筋力学性能试验中试验室内部人员比对是指在相同的环境条件、检测方法、设备和设施等条件下，由试验室内部不同的检测人员对同一规格型号的钢筋样品进行检测。
钢筋最大力总延伸率的计算方法
钢筋最大力总延伸率的计算方法文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]钢筋最大力总延伸率的计算方法2018年11月1号起，GB/T 1499.2-2018正式代替GB/T 1499.2-2007开始执行，GB/T 1499.2-2007同时废止。
相比于GB/T 1499.2-2007，GB/T 1499.2-2018的主要变化包括：取消了335MPa级钢筋、增加了600MPa级钢筋、增加了带E的钢筋牌号并将牌号带E的钢筋反向弯曲试验要求作为常规检验项目、删除了附录A 《钢筋在最大力下总伸长率的测定方法》等等。
随着附录A的删除，钢筋的最大力总延伸率的计算方法也变成了GB/T 28900-2012标准中的手工法测量A gt。
计算公式如下：A gt=A g+R m/2000............................................①老标准GB/T 1499.2-2007附录A中A gt计算公式如下：.................................②比较这两个公式就会发现公式①是把公式②中括号外面的100乘进去了，公式②中的E是钢筋的弹性模量，等于200000MPa。
但问题是GB/T 28900-2012标准中并未给出A g的计算公式，只说了一句A g是最大力F m塑性延伸率。
A g应以一个100mm的标距长度进行测定。
GB/T 1499.2-2018起草人之一的刘宝石教授是这样解释的：A g=（L-L0）/L0×100，老标准GB/T 1499.2-2007中的公式是错误的，GB/T 28900-2012标准中未给出A g的计算公式也是一个小问题，下次修订的时候会改过来。
根据刘教授的解释A g=（L-L0）/L0×100，公式中L是断后标距，L0是原始标距，并且L0等于100mm，这样A g就可以简化为A g=L-L0，最终的A gt=A g+R m/2000=（L-L0）+R m/2000。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
培训学习记录表
工程名称
贵州省正安至习水高速公路
学习日期
组织学习
机构
正安至习水高速公路第十六合同段工地试验室
教育者
总人数
参加人数
主题：《钢筋混凝土用钢材试验方法》GB/T28900-2012
组织学习的相关内容：
1、《钢筋混凝土用钢材试验方法》GB/T28900-2012中的5 拉伸试验。
2、试验方法：
1)、GB/T28900-2012《钢筋混凝土用钢材试验方法》中的第5 章拉伸试验
2）、GB/T228.1-2010《金属材料拉伸试验第1部分：室温试验方法》中关于最大力塑性延伸率的测定及无缩颈塑性延伸率的测定
说明：
1、我试验室暂未配置引伸计，故不具备直接测定最大力总延伸率条件。
2、GB/T228.1-2010《金属材料拉伸试验第1部分：室温试验方法》中未注明应力-延伸率曲线弹性部分的斜率的测定或计算方法；如直接以弹性模量代入计算最大力塑性延伸率得出结果于真值不符，故不采用该方法测定 To
Download !!!
欢迎您的下载，资料仅供参考！
